بولت مکانیکی

بولت مکانیکی نوعی اتصال‌دهنده برای مهار قطعات، صفحات فولادی و تجهیزات به بتن و سایر مصالح مجاز است که از طریق انبساط، اصطکاک یا قفل‌شدگی مکانیکی عمل می‌کند. انواع بولت مکانیکی از نظر مکانیزم به غلافی، گوه‌ای، ضربه‌ای، پیچ بتن و زیرتراش تقسیم می‌شوند و از نظر کاربرد در گروه‌های باربری سبک، متوسط و سنگین قرار می‌گیرند. برای خرید بولت مکانیکی باید جنس بستر، ظرفیت باربری، ابعاد و شرایط نصب مشخص باشد. قیمت بولت مکانیکی نیز به نوع انکر، سایز، برند، جنس فولاد و تعداد سفارش بستگی دارد.

بولت مکانیکی چیست و چگونه عمل می‌کند؟

بولت مکانیکی یا انکر مکانیکی، اتصال‌دهنده‌ای است که برای انتقال نیروی قطعات و تجهیزات به بتن یا مصالح ساختمانی مجاز استفاده می‌شود. این اتصال در بسیاری از کاربردهای ساختمانی و صنعتی پس از سخت‌شدن بتن نصب می‌شود و به همین دلیل در گروه انکرهای پس‌نصب قرار می‌گیرد. مکانیزم مهار می‌تواند با بازشدن غلاف فلزی، حرکت کلیپس روی مخروط انتهایی، درگیری مستقیم رزوه با بتن یا قفل‌شدگی هندسی ایجاد شود. برخلاف سیستم‌های شیمیایی، عملکرد اصلی انکر مکانیکی به گیرش رزین وابسته نیست و بسیاری از این محصولات پس از تکمیل نصب صحیح، بدون زمان انتظار برای گیرش چسب آماده بارگذاری هستند. ساختار بولت‌ها از نظر وجود مهره، واشر، غلاف یا رزوه داخلی یکسان نیست و نوع مکانیزم، شکل اتصال و شرایط باربری باید به‌صورت مستقل بررسی شوند. کاربرد بولت مکانیکی شامل نصب بیس‌پلیت‌های فولادی، براکت‌ها، پایه تجهیزات، ساپورت‌های تأسیساتی، زیرسازی‌های فلزی و قطعات ساختمانی است. در بعضی پروژه‌ها، اتصال تحت نیروی برشی قرار دارد و در برخی دیگر، نیروهای کششی یا ترکیبی بر آن وارد می‌شوند. ظرفیت مهار علاوه بر جنس و قطر بولت، به مقاومت بتن، عمق مؤثر کاشت، فاصله از لبه و فاصله میان انکرها وابسته است. یک اتصال مکانیکی مناسب باید از نظر ظرفیت و شرایط اجرایی با نیاز پروژه هماهنگ باشد؛ زیرا افزایش قطر یا تعداد بولت‌ها به‌تنهایی تضمین‌کننده افزایش مقاومت اتصال نیست.

انواع بولت مکانیکی بر اساس مکانیزم اتصال

انواع بولت مکانیکی از نظر روش ایجاد مهار در بتن به خانواده‌های انبساطی، رزوه‌ای و قفل‌شونده تقسیم می‌شوند. در انکرهای انبساطی، حرکت اجزای داخلی باعث بازشدن غلاف یا کلیپس می‌شود و نیروی مهار از طریق فشار و درگیری با دیواره سوراخ ایجاد می‌گردد. در پیچ بتن، رزوه مخصوص بدنه مستقیماً با بتن درگیر می‌شود و به غلاف انبساطی مستقل نیاز ندارد. انکرهای زیرتراش نیز با قفل‌شدگی هندسی در ناحیه‌ای از سوراخ عمل می‌کنند. این تفاوت‌ها بر قطر مته، عمق نصب، محدودیت فاصله از لبه و روش فعال‌سازی اتصال تأثیر دارند. شناخت مکانیزم انکر، نقطه شروع انتخاب محصول برای نصب قطعات فلزی و تجهیزات است.

انکر غلافی و انکر گوه‌ای چه تفاوتی دارند؟

انکر غلافی و انکر گوه‌ای هر دو از خانواده اتصالات انبساطی هستند، اما هندسه بخش مهارشونده آن‌ها متفاوت است. در انکر غلافی، پوشش فلزی اطراف بخشی از بدنه منبسط می‌شود؛ در حالی که در انکر گوه‌ای، کلیپس انتهایی روی مخروط حرکت کرده و در بتن درگیر می‌شود. در بعضی بولت‌های غلافی، قطر خارجی غلاف از قطر رزوه بزرگ‌تر است و همین موضوع بر انتخاب مته تأثیر می‌گذارد. انکرهای گوه‌ای معمولاً دارای استاد رزوه‌دار بیرونی هستند و در بسیاری از خانواده‌ها برای نصب عبوری صفحات فولادی استفاده می‌شوند. هر دو مکانیزم می‌توانند در گروه‌های مختلف باربری قرار بگیرند و ظرفیت نهایی آن‌ها بر اساس طراحی محصول تعیین می‌شود. انواع رول بولت این دو خانواده را در ابعاد و ساختارهای متنوع پوشش می‌دهند.

انکر ضربه‌ای رزوه‌داخل (Drop-in) چیست؟

انکر ضربه‌ای رزوه‌داخل (Drop-in) نوعی انکر مکانیکی فلزی است که دارای رزوه داخلی بوده و با ابزار نصب مخصوص در بتن مهار می‌شود. این محصول معمولاً درون سوراخ قرار می‌گیرد و مکانیزم انبساطی آن با تغییر شکل کنترل‌شده بخش داخلی فعال می‌شود. پس از تکمیل نصب، پیچ یا راد رزوه‌دار به انکر متصل می‌گردد. این ساختار برای سیستم‌های آویز، ساپورت لوله، تجهیزات تأسیساتی و قطعاتی که به اتصال رزوه‌ای توکار نیاز دارند کاربرد دارد. در بازار ایران گاهی به انکر ضربه‌ای رزوه‌داخل، «انکر بولت» نیز گفته می‌شود؛ اما از نظر فنی، انکر بولت اصطلاح گسترده‌تری است و می‌تواند پیچ‌های مهاری پیش‌نصب هنگام بتن‌ریزی را نیز شامل شود. انکر پیش‌نصب در زمان اجرای بتن در محل قرار می‌گیرد، در حالی که انکر ضربه‌ای پس از سخت‌شدن بتن نصب می‌شود. این تفاوت در انتخاب سیستم مهار، روش اجرا و شرایط طراحی اهمیت دارد. محصولات انکر بولت در کالا عمران عمدتاً بر اتصالات رزوه‌داخل و کاربردهای مرتبط با آن متمرکز هستند.

پیچ بتن و انکر زیرتراش چه ویژگی‌هایی دارند؟

پیچ بتن نوعی انکر مکانیکی پس‌نصب است که با استفاده از رزوه مخصوص در بتن درگیری ایجاد می‌کند. در بسیاری از این محصولات، مکانیزم غلاف انبساطی مستقل وجود ندارد و انتقال نیرو از طریق تماس رزوه با مصالح انجام می‌شود. انکر زیرتراش ساختار متفاوتی دارد و با ایجاد قفل‌شدگی هندسی در محدوده مشخصی از بتن مهار می‌شود. تفاوت این دو گروه با انکرهای گوه‌ای در روش انتقال نیرو، ابعاد سوراخ و شرایط نصب است. بعضی خانواده‌های تخصصی پیچ بتن و انکر زیرتراش برای شرایط مشخص بتن یا بارگذاری دارای ارزیابی فنی هستند. انتخاب آن‌ها بیشتر در پروژه‌هایی مطرح می‌شود که هندسه اتصال، عمق کاشت یا محدودیت‌های اجرایی به مکانیزم خاصی نیاز دارد.

تفاوت انکرهای باربری سبک، متوسط و سنگین

انکرهای مکانیکی در بازار براساس نوع کاربرد و سطح باربری به سه گروه سبک، متوسط و سنگین تقسیم می‌شوند. این تقسیم‌بندی برای انتخاب اولیه محصول مفید است، اما معادل یک استاندارد ثابت با مرز ظرفیت مشخص نیست. یک انکر گوه‌ای می‌تواند باتوجه به طراحی و مشخصات فنی در گروه متوسط یا سنگین قرار بگیرد؛ بنابراین مکانیزم اتصال با رده باربری دو معیار مستقل هستند. در محصولات سبک، انکرهای پلیمری و نایلونی برای اتصالات عمومی رواج دارند. گروه متوسط بیشتر شامل انکرهای فلزی برای نصب صفحات و تجهیزات است و گروه سنگین بر اتصالات با الزامات باربری یا طراحی تخصصی تمرکز دارد.

جدول مقایسه رده‌های باربری بولت مکانیکی

این نمونه‌ها نشان‌دهنده جایگاه محصولات در دسته‌بندی فروشگاه هستند و نباید به‌عنوان رتبه‌بندی قطعی ظرفیت باربری در نظر گرفته شوند. ممکن است یک انکر تخصصی با قطر کمتر، در شرایط طراحی مشخص عملکرد مناسب‌تری نسبت به انکری بزرگ‌تر داشته باشد.

انکر باربری سبک چه کاربردی دارد؟

انکرهای باربری سبک برای نصب قطعات عمومی و غیرسازه‌ای مانند قاب، تابلو، چراغ، ریل پرده و بعضی تجهیزات کم‌بار استفاده می‌شوند. بخش مهمی از این محصولات از نایلون یا پلیمر ساخته شده و از طریق انبساط بدنه یا تغییر شکل آن در مصالح مهار می‌شوند. در بتن و آجر توپر، فشار انبساطی نقش اصلی را دارد؛ اما انکرهای چندمنظوره در برخی مصالح توخالی با گره‌خوردن یا جمع‌شدن بدنه عمل می‌کنند. نوع پیچ، مقاومت دیوار و ضخامت مصالح بر عملکرد اتصال تأثیر دارند. محصولات انکر باربری سبک برای اتصالات عمومی با شرایط باربری متناسب انتخاب می‌شوند و جایگزین انکرهای سازه‌ای نیستند.

انکر باربری متوسط برای چه اتصالاتی مناسب است؟

انکرهای باربری متوسط برای نصب قطعات فلزی، براکت‌ها، صفحات اتصال و تجهیزات ساختمانی روی بتن کاربرد دارند. این گروه عمدتاً شامل انکرهای فولادی غلافی و گوه‌ای است که با مکانیزم انبساط در بتن مهار می‌شوند. در بعضی محصولات، اطلاعات طراحی و محدوده مجاز استفاده برای بتن غیرترک‌خورده تعریف شده است و در خانواده‌های تخصصی‌تر امکان استفاده در بتن ترک‌خورده نیز تحت شرایط مشخص وجود دارد. تنوع قطر و طول باعث می‌شود انکرهای باربری متوسط برای اتصال قطعات با ضخامت‌های مختلف استفاده شوند. در این گروه، ظرفیت کششی و برشی باید مستقل از ظاهر و سایز محصول بررسی شود.

انکر باربری سنگین چه ویژگی‌هایی دارد؟

انکرهای باربری سنگین در پروژه‌هایی کاربرد دارند که اتصال به ظرفیت بالاتر یا عملکرد فنی تخصصی نیاز دارد. مکانیزم این محصولات می‌تواند گوه‌ای، غلافی تقویت‌شده یا قفل‌شونده باشد و ظرفیت آن‌ها به طراحی انکر و شرایط بتن وابسته است. نصب تجهیزات صنعتی، صفحات فولادی سنگین و پایه ماشین‌آلات از کاربردهای این گروه محسوب می‌شود. در بعضی خانواده‌ها، اطلاعات طراحی برای بتن ترک‌خورده یا شرایط بارگذاری ویژه وجود دارد. برای اتصالات دارای بارهای ترکیبی، فاصله از لبه و اثر متقابل انکرها نیز در ظرفیت نهایی نقش دارند. انکرهای باربری سنگین باید با توجه به الزامات واقعی پروژه و اطلاعات فنی معتبر مقایسه شوند.

کدام بولت مکانیکی برای کاربرد شما مناسب‌تر است؟

انتخاب بولت مکانیکی مناسب با مشخص‌کردن جنس مصالح و شرایط بارگذاری آغاز می‌شود. در اتصالات عمومی روی بتن، خانواده‌های غلافی و گوه‌ای گزینه‌های متداول هستند؛ اما در بتن ترک‌خورده باید از محصول دارای ارزیابی معتبر برای این وضعیت استفاده شود. در دیوارهای توخالی، مقاومت صفحه یا جداره مصالح اهمیت بیشتری دارد و انکر مخصوص بتن را نمی‌توان جایگزین اتصال طراحی‌شده برای پانل کرد. برای تجهیزات صنعتی، بارهای کششی و برشی، ارتعاشات و شرایط محیطی نیز در انتخاب نقش دارند. جدول زیر به خریدار کمک می‌کند بدون اشتباه‌گرفتن مکانیزم اتصال با رده باربری، گروه مناسب را انتخاب کند.

آیا بولت مکانیکی برای دیوار گچی و کناف مناسب است؟

بولت‌های مکانیکی مخصوص بتن نباید مستقیماً در گچ‌برگ و صفحات کناف استفاده شوند؛ زیرا مکانیزم انبساط و شرایط باربری آن‌ها برای چنین بستری طراحی نشده است. در دیوار خشک، ضخامت صفحه و فضای خالی پشت آن تعیین‌کننده روش مهار هستند. انکرهای پشت‌بازشو، بولت‌های فنری و اتصالات پشت‌پنلی از طریق ایجاد تکیه‌گاه در پشت صفحه یا درگیری با بدنه پانل عمل می‌کنند. در نصب کابینت سنگین، پایه تلویزیون یا تجهیزات دارای نیروی اهرمی، ممکن است اتصال به زیرسازی مقاوم ضروری باشد. انکر دیواره دو جداره DRYWALL (دیوار خشک) برای انتخاب اتصالات مناسب صفحات گچی و مصالح توخالی در نظر گرفته شده است.

بهترین برند بولت مکانیکی کدام است؟

انتخاب برند بولت مکانیکی به نوع اتصال، سطح حساسیت پروژه و مستندات فنی محصول مربوط است. برندهای هیلتی، فیشر، ایندکس و آپولو میا در زمینه سیستم‌های مهار مکانیکی، خانواده‌های مختلفی با ویژگی‌های اجرایی و فنی متفاوت ارائه می‌کنند. طلوع و وستا دژ از برندهای ایرانی فعال در حوزه انکرهای فلزی هستند و کانکت نیز در زمینه اتصالات مکانیکی و سیستم‌های ساپورت حضور دارد. تفاوت برندها تنها در قیمت و کشور مبدأ نیست؛ نوع مکانیزم، پوشش محافظ، اطلاعات طراحی و شرایط تأمین نیز اهمیت دارند. برای پروژه‌های عمومی، محصولات متناسب با بستر و ظرفیت موردنیاز اهمیت دارند؛ در اتصالات سازه‌ای یا ایمنی‌حیاتی، مدارک معتبر عملکرد باید اولویت داشته باشند.

جدول مقایسه برندهای بولت مکانیکی

کشور درج‌شده به مبدأ برند اشاره دارد و الزاماً محل ساخت تمام محصولات آن نیست. همچنین وجود ارزیابی فنی برای یک خانواده به معنای تأیید تمام محصولات همان برند نیست.

تفاوت انکرهای هیلتی و فیشر در چیست؟

هیلتی و فیشر هر دو در زمینه سیستم‌های مهار مکانیکی دارای محصولات متنوع هستند، اما تفاوت واقعی را باید میان خانواده‌های هم‌کاربرد بررسی کرد. برای نمونه، رول بولت HSA هیلتی (اچ‌اس‌ای) از انکرهای گوه‌ای مناسب کاربردهای تعریف‌شده در بتن غیرترک‌خورده است. در مقابل، HST3 هیلتی (اچ‌اس‌تی ۳) از خانواده‌های تخصصی گوه‌ای است که برای بتن ترک‌خورده و غیرترک‌خورده دارای اطلاعات طراحی و ارزیابی فنی است. این تفاوت نشان می‌دهد حتی محصولات یک برند نیز از نظر شرایط مجاز استفاده یکسان نیستند. در محصولات فیشر نیز FBN II (اف‌بی‌ان ۲) برای کاربردهای مشخص در بتن غیرترک‌خورده شناخته می‌شود، در حالی که خانواده FAZ II (فاز ۲) برای اتصالات تخصصی‌تر و شرایط تعریف‌شده بتن ترک‌خورده و غیرترک‌خورده عرضه شده است. در انتخاب این محصولات، شرایط بتن و اطلاعات طراحی مهم‌تر از تفاوت نام تجاری هستند. همین منطق برای مقایسه دیگر برندهای انکر مکانیکی نیز کاربرد دارد.

بولت مکانیکی ایرانی بهتر است یا خارجی؟

برای خریدهای عمومی، محصولات ایرانی دارای کیفیت ساخت و مشخصات قابل احراز می‌توانند از نظر هزینه و امکان تأمین گزینه مناسبی باشند. در مقابل، بعضی برندهای تخصصی خارجی داده‌های گسترده‌تری برای طراحی اتصال در بتن ترک‌خورده، شرایط بارگذاری ویژه یا محیط‌های خاص ارائه می‌کنند. این تفاوت به معنای برتری مطلق محصولات وارداتی نیست؛ زیرا ظرفیت و کیفیت باید برای هر انکر به‌صورت مستقل مشخص باشد. در سفارش‌های پروژه‌ای، علاوه بر قیمت، یکنواختی مشخصات اقلام، وضعیت موجودی و امکان تأمین مجدد اهمیت دارد. در اتصالات حساس نیز انتخاب بر اساس مدارک فنی معتبر، منطقی‌تر از مقایسه صرف کشور سازنده است.

سایزبندی بولت مکانیکی چگونه تعیین می‌شود؟

سایزبندی بولت مکانیکی با توجه به نوع مکانیزم و شیوه نام‌گذاری محصول متفاوت است. در انکرهای گوه‌ای، قطر اسمی معمولاً به ابعاد نامی بدنه یا رزوه مرتبط است، اما در انکرهای غلافی، قطر خارجی غلاف می‌تواند بزرگ‌تر از قطر رزوه باشد. در انکرهای رزوه‌داخل نیز سایز رزوه نشان‌دهنده ابعاد پیچ قابل اتصال است و الزاماً قطر سوراخ‌کاری را مشخص نمی‌کند. قطرهای متریک مانند M6، M8، M10، M12 و M16 در خانواده‌های مختلف رایج هستند، اما ظرفیت هیچ‌کدام تنها از روی قطر قابل تعیین نیست. طول کلی، عمق مؤثر کاشت، ضخامت قطعه و فاصله از لبه باید در کنار هم بررسی شوند. جدول زیر مهم‌ترین مشخصات هنگام مقایسه سایزهای مختلف را نشان می‌دهد.

قیمت بولت مکانیکی و راهنمای خرید

قیمت انواع بولت مکانیکی با توجه به مکانیزم اتصال، جنس فولاد یا پلیمر، قطر، طول، نوع پوشش و برند متفاوت است. برای مقایسه قیمت، ابتدا باید مشخص شود خریدار به انکر پلاستیکی سبک، بولت فلزی عمومی یا انکر تخصصی دارای ارزیابی فنی نیاز دارد. در بولت‌های فلزی، جنس فولاد و پوشش محافظ مانند گالوانیزه یا فولاد زنگ‌نزن می‌تواند اختلاف هزینه ایجاد کند. در برخی خانواده‌های تخصصی نیز شرایط کاربرد و سطح مستندات فنی بر ارزش محصول تأثیر دارند. مقایسه دو انکر با قطر برابر اما ظرفیت طراحی متفاوت، معیار دقیقی برای انتخاب اقتصادی نیست. در خرید پروژه‌ای، تعداد در بسته‌بندی و شرایط سفارش نیز اهمیت دارد. فهرست کالا عمران شامل بسته‌بندی‌های متفاوت و محصولاتی با امکان خرید عمده است و قیمت واحد باید با تعداد واقعی اقلام مقایسه شود. در بعضی کالاهای تولید داخل، برچسب «تولید سفارشی» نیز ثبت شده است؛ برای نمونه، صفحه رول بولت قلاب‌دار سقفی دارای این برچسب است، هرچند در حال حاضر امکان ثبت سفارش مستقیم آن فعال نیست. در سفارش سفارشی، ابعاد، نوع پوشش، تعداد و شرایط تولید باید پیش از تأیید قیمت نهایی مشخص شوند. برای انتخاب سریع‌تر، ابتدا خانواده مناسب اتصال را از جدول‌های بالای صفحه تعیین کنید و سپس سایز، مشخصات فنی، تعداد در بسته و قیمت روز را در فهرست محصولات همان گروه مقایسه کنید.

تفاوت بولت مکانیکی و بولت شیمیایی چیست؟

بولت مکانیکی و بولت شیمیایی دو روش متفاوت برای ایجاد اتصال پس‌نصب در بتن هستند. در انکر مکانیکی، مهار از طریق انبساط، اصطکاک یا قفل‌شدگی ایجاد می‌شود؛ اما در سیستم شیمیایی، ماده چسباننده به همراه المان فلزی نیرو را به بتن منتقل می‌کند. انکر مکانیکی در بسیاری از کاربردها پس از تکمیل نصب صحیح، بدون انتظار برای گیرش چسب قابل بارگذاری است. در مقابل، در انکر شیمیایی نوع رزین، شرایط سوراخ و زمان گیرش اهمیت ویژه‌ای دارند. انتخاب میان این دو سیستم به بارگذاری، وضعیت بتن، هندسه اتصال و شرایط اجرایی بستگی دارد. خانواده بولت شیمیایی برای مقایسه سیستم‌های اتصال چسبی و کاربردهای مرتبط با آن در نظر گرفته شده است.

نحوه نصب بولت مکانیکی چگونه است؟

نحوه نصب بولت مکانیکی به مکانیزم انکر و مشخصات فنی محصول وابسته است. انکرهای گوه‌ای و بعضی انواع غلافی با اعمال گشتاور مشخص فعال می‌شوند، در حالی که انکرهای ضربه‌ای رزوه‌داخل به ابزار نصب سازگار نیاز دارند. قطر سوراخ، عمق کاشت و شرایط آماده‌سازی بتن نیز بر عملکرد اتصال تأثیر دارند. در پروژه‌های باربر، این مراحل باید توسط نصاب آموزش‌دیده، مطابق دستورالعمل محصول و الزامات طراحی اجرا و کنترل شوند.

مراحل اصلی نصب و کنترل بولت مکانیکی:

۱. انتخاب مته مناسب: قطر و طول مته بر اساس ابعاد انکر و عمق نصب تعیین می‌شود. مته چهارشیار اس‌دی‌اس پلاس (SDS Plus) یکی از گروه‌های متداول مته بتن است.

۲. سوراخ‌کاری: سوراخ با قطر و عمق تعریف‌شده در نقشه و اطلاعات نصب ایجاد می‌شود. دریل چهارشیار و تجهیزات حفاری باید با نوع مته و شرایط بتن سازگار باشند.

۳. تمیزکردن سوراخ: گردوغبار و ذرات باقی‌مانده مطابق روش مجاز سازنده پاک‌سازی می‌شوند. الزام پاک‌سازی و روش آن برای تمام محصولات یکسان نیست.

۴. قرارگیری انکر: بولت در موقعیت و عمق تعیین‌شده مستقر می‌شود و وضعیت قطعه متصل‌شونده کنترل می‌گردد.

۵. فعال‌سازی مکانیزم: در انکرهای گشتاوری، گشتاور مشخص‌شده اعمال می‌شود و در انکرهای ضربه‌ای، ابزار نصب مخصوص به کار می‌رود.

۶. کنترل نهایی: عمق استقرار، وضعیت اتصال و الزامات کنترل کیفیت پیش از بارگذاری بررسی می‌شوند.

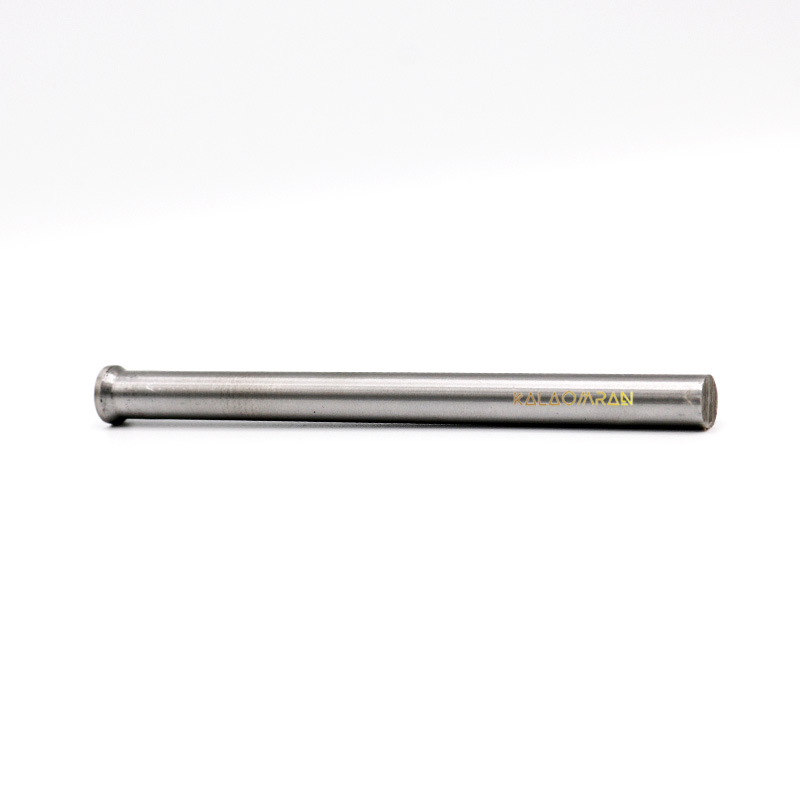

ابزارهایی مانند سنبه انکرکوب، مته مخصوص کاشت و تجهیزات کنترل نصب در گروه متعلقات جانبی و نصب قرار دارند.

استانداردهای بولت مکانیکی و اهمیت ارزیابی فنی

در اتصالات مکانیکی بتن، طراحی ظرفیت و بررسی شرایط نصب بر اساس مقررات فنی معتبر انجام می‌شود. استاندارد اروپایی EN 1992-4 به طراحی اتصالات مهاری در بتن اختصاص دارد و موضوعاتی مانند مقاومت کششی و برشی، شکست مخروطی بتن، شکست لبه و اثر متقابل انکرها را بررسی می‌کند. در سیستم آمریکایی نیز فصل ۱۷ آیین‌نامه ACI 318 به طراحی مهار در بتن می‌پردازد. برای ارزیابی فنی محصول، اسناد اروپایی EAD مبنای روش ارزیابی هستند و ETA عملکرد انکر مشخص را در شرایط تعریف‌شده ارائه می‌کند. اطلاعات مربوط به ظرفیت مشخصه و ظرفیت طراحی، محدودیت‌های بتن و ابعاد نصب باید از همین مدارک و مستندات معتبر محصول استخراج شوند.

بولت مکانیکی مقاوم در برابر زلزله چه ویژگی‌هایی دارد؟

مناسب‌بودن بولت مکانیکی برای بارگذاری لرزه‌ای به ارزیابی عملکرد انکر و طراحی مجموعه اتصال بستگی دارد. رده‌های C1 و C2، دسته‌های عملکرد لرزه‌ای در ارزیابی فنی اروپایی محصولات مرتبط هستند و برای شرایط تعریف‌شده استفاده می‌شوند. وجود این رده‌ها نشان می‌دهد محصول در محدوده مشخصی برای عملکرد لرزه‌ای ارزیابی شده است؛ اما به‌تنهایی ایمنی تمام اتصالات اجراشده با آن انکر را تأیید نمی‌کند. وضعیت بتن، هندسه صفحه، تعداد انکرها و نیروهای طراحی همچنان تعیین‌کننده هستند. مقاومت بالا در برابر بارهای ثابت نیز الزاماً معادل عملکرد مناسب در برابر زلزله یا خستگی نیست.

پرسش‌های متداول درباره بولت مکانیکی

آیا بولت مکانیکی در آجر سوراخ‌دار قابل استفاده است؟

همه بولت‌های مکانیکی برای آجر سوراخ‌دار مناسب نیستند. بعضی انکرهای چندمنظوره برای مصالح حفره‌دار طراحی شده‌اند و با تغییر شکل یا ایجاد تکیه‌گاه در فضای خالی مهار می‌شوند. انکرهای گوه‌ای مخصوص بتن نباید بدون تأیید سازنده در آجر سوراخ‌دار استفاده شوند؛ زیرا فشار انبساط می‌تواند به جداره مصالح آسیب برساند.

ظرفیت بولت مکانیکی بر حسب کیلوگرم است یا کیلونیوتن؟

در مستندات فنی انکرها، ظرفیت نیرو معمولاً بر حسب نیوتن یا کیلونیوتن (kN) بیان می‌شود، در حالی که کیلوگرم واحد جرم است. ظرفیت مشخصه، مقاومت طراحی و بار مجاز نیز مفاهیم یکسانی نیستند. تبدیل خودسرانه یک عدد کیلونیوتن به وزن قابل آویختن بر حسب کیلوگرم، بدون بررسی ضرایب ایمنی، جهت بار و شرایط اتصال، برای انتخاب بولت درست نیست.

تفاوت ظرفیت مشخصه و ظرفیت طراحی بولت چیست؟

ظرفیت مشخصه مقداری است که بر اساس روش‌های آزمون و ارزیابی فنی تعیین می‌شود. ظرفیت طراحی با درنظرگرفتن ضرایب جزئی ایمنی و شرایط مربوط به طراحی به دست می‌آید. این دو مقدار نباید به‌جای یکدیگر در محاسبه اتصال استفاده شوند. همچنین مقدار درج‌شده در جدول بار توصیه‌شده یک سازنده ممکن است بر پایه فرضیات مشخصی از بتن و نصب باشد.

آیا نصب بولت مکانیکی در بتن تازه مجاز است؟

بتن باید شرایط مقاومت و الزامات تعیین‌شده برای نصب انکر را داشته باشد. نمی‌توان صرف گذشت یک تعداد روز ثابت را برای تمام بتن‌ها و تمام انکرها کافی دانست. مقاومت به‌دست‌آمده بتن و شرایط طراحی اتصال، مبنای تعیین زمان مناسب نصب هستند.

آیا می‌توان بولت مکانیکی را نزدیک میلگرد بتن نصب کرد؟

موقعیت میلگردهای موجود در بتن باید در طراحی و اجرای اتصال در نظر گرفته شود. برخورد سوراخ با آرماتور یا تغییر محل آن می‌تواند بر عضو بتنی و هندسه اتصال اثر بگذارد. هرگونه تغییر در محل کاشت یا مداخله در آرماتور سازه‌ای به بررسی و تأیید فرد صلاحیت‌دار نیاز دارد.

آیا برای نصب چند بولت در یک صفحه، ظرفیت آن‌ها با هم جمع می‌شود؟

ظرفیت مجموعه‌ای از انکرها همیشه برابر مجموع ظرفیت مستقل هر انکر نیست. فاصله میان نقاط مهار، فاصله از لبه بتن، سختی صفحه و توزیع نیرو می‌توانند باعث کاهش ظرفیت گروه شوند. در اتصال دارای چند بولت، بررسی گروه انکرها اهمیت بیشتری از جمع ساده ظرفیت تک‌تک محصولات دارد.

آیا وجود تأییدیه فنی به معنی مناسب‌بودن بولت برای هر پروژه است؟

خیر. ارزیابی فنی به محصول مشخص و محدوده کاربرد تعریف‌شده مربوط است. ممکن است یک انکر برای بتن ترک‌خورده مجاز باشد اما برای نوع خاصی از بارگذاری یا شرایط محیطی مناسب نباشد. سایز، عمق کاشت، نوع بتن و محدودیت‌های استفاده باید در مدارک معتبر همان محصول بررسی شوند.

آیا می‌توان برند بولت مکانیکی را در میانه پروژه تغییر داد؟

جایگزینی یک برند با برند دیگر صرفاً بر اساس قطر و طول ظاهری مناسب نیست. دو انکر هم‌اندازه می‌توانند از نظر ظرفیت، عمق کاشت، گشتاور و فاصله مجاز از لبه متفاوت باشند. در اتصالات طراحی‌شده، محصول جایگزین باید از نظر عملکرد و الزامات نصب توسط مسئول فنی پروژه تأیید شود.

خرید انواع بولت مکانیکی از کالا عمران

انتخاب بولت مکانیکی با تعیین نوع مصالح و مکانیزم اتصال آغاز می‌شود و با بررسی ظرفیت، سایز، شرایط نصب و قیمت ادامه پیدا می‌کند. انکرهای غلافی و گوه‌ای برای بسیاری از اتصالات بتنی کاربرد دارند، انکرهای رزوه‌داخل برای سیستم‌های نصب توکار استفاده می‌شوند و محصولات مخصوص دیوار خشک یا مصالح توخالی دارای ساختار متفاوتی هستند. دسته‌بندی‌های باربری سبک، متوسط و سنگین نیز مسیر انتخاب را بر اساس نیاز اجرایی مشخص می‌کنند. در خرید پروژه‌ای، تعداد موردنیاز، مشخصات فنی یکسان، بسته‌بندی و امکان تأمین مجدد اهمیت بیشتری دارند. مجموعه کالا عمران انواع بولت مکانیکی، انکر فلزی و تجهیزات جانبی نصب را برای مقایسه مشخصات و بررسی شرایط خرید در اختیار مشتریان ساختمانی، تأسیساتی و صنعتی قرار می‌دهد.
