رولپلاک پلاستیکی F آپولو میا برای نصب تجهیزات سبک و متوسط روی مصالح ساختمانی توپر طراحی شده است. بدنه این رولپلاک پس از ورود پیچ، به‌ویژه در بخش میانی، در چهار جهت منبسط می‌شود و با افزایش سطح تماس با دیواره سوراخ، اتصال پایدارتری ایجاد می‌کند. این رولپلاک معمولی برخلاف رولپلاک‌های یونیورسال گره‌شونده، اساساً برای عملکرد انبساطی در مصالح توپر ساخته شده است. بتن، سنگ طبیعی، آجر توپر، آجر ماسه‌آهکی توپر و بلوک بتنی سبک توپر، زیرسازی‌های اصلی مناسب برای این محصول محسوب می‌شوند. استفاده در بتن هوادار، بلوک گچی و مصالح سوراخ‌دار نیز امکان‌پذیر است، اما ظرفیت اتصال در این مصالح محدودتر بوده و باید با نوع و مقاومت زیرسازی تطبیق داده شود. رولپلاک F با نام رولپلاک استاندار نیز شناخته می شود.

طراحی انبساطی چهارطرفه رولپلاک F

بخش انبساطی رولپلاک F در قسمت میانی بدنه قرار دارد. با بسته‌شدن پیچ، این قسمت در چهار جهت به دیواره سوراخ فشار وارد می‌کند. توزیع فشار در چند جهت باعث می‌شود رولپلاک معمولی در سوراخ استاندارد، گیرایی یکنواخت‌تری نسبت به نمونه‌های ساده دوپر داشته باشد. زبانه‌های برجسته روی بدنه نیز با دیواره سوراخ درگیر می‌شوند و مانع چرخش رولپلاک همراه پیچ می‌گردند. ساختار نسبتاً مستحکم بدنه برای کاهش احتمال خم‌شدن رولپلاک هنگام ضربه‌زدن و قرار دادن آن داخل سوراخ طراحی شده است. کیفیت ساخت این سبک از روپلاک های اروپایی نسبت به نمونه های داخلی بسیار بالا بوده و همچنین دارای قیمت بالاتری نیز هستند.

هدایت مناسب پیچ برای رولپلاک F آپولومیا

دهانه باز و مسیر داخلی رولپلاک F پیچ را در مرکز بدنه هدایت می‌کند. این ساختار احتمال انحراف پیچ و خروج آن از کناره رولپلاک هنگام بسته‌شدن را کاهش می‌دهد. برای دستیابی به انبساط کامل، قطر پیچ باید در محدوده تعیین‌شده برای هر سایز انتخاب شود. پیچ باریک‌تر ممکن است فشار کافی ایجاد نکند و پیچ بیش‌ازحد قطور می‌تواند موجب آسیب یا تغییر شکل نامناسب بدنه شود. اکثر پیچ های موجود در بازار با رولپلاک F هماهنگی داشته و نباید حتما از پیچ خود برند آپولو میا استفاده کرد.

جنس نایلونی مقاوم رولپلاک استاندار F

بدنه رولپلاک F از نایلون باکیفیت ساخته شده و در برابر فرسودگی ناشی از گذشت زمان، شرایط جوی و تابش فرابنفش مقاومت مناسبی دارد. مقاومت مکانیکی بدنه نیز کمک می‌کند رولپلاک هنگام نصب در سوراخ استاندارد، فرم اصلی خود را حفظ کند. این محصول برای اتصالات عمومی مانند چراغ، کلید و تجهیزات الکتریکی، قفسه دیواری، کابینت، ریل پرده، صندوق پستی، تابلو، دستگیره و برخی تجهیزات بهداشتی قابل استفاده است. ظرفیت نهایی اتصال به جنس مصالح، فاصله از لبه، قطر پیچ، عمق نصب و کیفیت سوراخ‌کاری وابسته است. کیفیت مقاومت باربری این محصول که ساخت کشور آلمان بوده را نباید با محصولات ایرانی نباید مقایسه کرد.

جدول معرفی محصول

جدول کامل سایزبندی رولپلاک F آپولو میا

عمق سوراخ باید از طول رولپلاک بیشتر باشد تا فضای کافی برای گردوغبار انتهای سوراخ و ورود کامل پیچ وجود داشته باشد. تعداد جعبه درج‌شده مربوط به بسته‌بندی استاندارد سری بدون پیچ است. در نظر داشته باشید برای نصب اصولی و درست باید طبق اصولی کاشتی که شرکت خود آپولو میا معرفی کرده است.

رولپلاک پلاستیکی F سایز 4×20 آپولو میا

رولپلاک F سایز 4×20 آپولو میا کوچک‌ترین متغیر این سری است و با مته 4 میلی‌متری و پیچ قطر 2 تا 3 میلی‌متر نصب می‌شود. این سایز برای اتصال قطعات کوچک، تجهیزات الکتریکی سبک، پلاک، قاب و متعلقات کم‌وزن روی مصالح توپر مناسب است. حداقل عمق سوراخ موردنیاز آن 30 میلی‌متر است.

رولپلاک پلاستیکی F سایز 5×25 آپولو میا

رولپلاک F سایز 5×25 آپولو میا با مته 5 میلی‌متری و پیچ قطر 2.5 تا 4 میلی‌متر استفاده می‌شود. این مدل برای نصب چراغ‌های سبک، قاب، کلید و پریز، نگهدارنده‌های کوچک و برخی قطعات دکوراتیو روی بتن یا آجر توپر کاربرد دارد.

رولپلاک پلاستیکی F سایز 6×30 آپولو میا

رولپلاک F سایز 6×30 آپولو میا یکی از سایزهای عمومی و پرکاربرد این خانواده است. این مدل با مته 6 میلی‌متری و پیچ قطر 3.5 تا 5 میلی‌متر نصب می‌شود و برای نصب ریل پرده، چراغ، تابلو، تجهیزات الکتریکی و قفسه‌های سبک مناسب است.

رولپلاک پلاستیکی F سایز 7×30 آپولو میا

رولپلاک F سایز 7×30 آپولو میا با وجود طول مشابه مدل 6 میلی‌متری، قطر بیشتر و محدوده پیچ 4 تا 5.5 میلی‌متر دارد. این سایز برای اتصالاتی مناسب است که به پیچ کمی ضخیم‌تر نیاز دارند، اما محدودیت عمق سوراخ اجازه استفاده از رولپلاک بلندتر را نمی‌دهد.

رولپلاک پلاستیکی F سایز 8×40 آپولو میا

رولپلاک F سایز 8×40 آپولو میا با مته 8 میلی‌متری و پیچ قطر 4.5 تا 6 میلی‌متر نصب می‌شود. این سایز برای قفسه دیواری، براکت، کابینت سبک، تجهیزات بهداشتی و قطعاتی با سطح اتصال بزرگ‌تر قابل استفاده است. حداقل عمق سوراخ آن 55 میلی‌متر است.

رولپلاک پلاستیکی F سایز 10×50 آپولو میا

رولپلاک F سایز 10×50 آپولو میا برای پیچ‌های قطر 6 تا 8 میلی‌متر طراحی شده و عمق مهار آن 50 میلی‌متر است. این متغیر برای براکت‌های بزرگ‌تر، قفسه، تجهیزات تأسیساتی و اتصالاتی که به گیرایی بیشتری در مصالح توپر نیاز دارند مناسب است.

رولپلاک پلاستیکی F سایز 12×60 آپولو میا

رولپلاک F سایز 12×60 آپولو میا با مته 12 میلی‌متری و پیچ قطر 8 تا 10 میلی‌متر استفاده می‌شود. طول 60 میلی‌متری آن سطح مهار بیشتری نسبت به سایزهای کوچک ایجاد می‌کند؛ بااین‌حال پیش از نصب قطعات سنگین باید مقاومت زیرسازی و بار واردشده بررسی شود.

رولپلاک پلاستیکی F سایز 14×70 آپولو میا

رولپلاک F سایز 14×70 آپولو میا برای پیچ‌های قطر 10 تا 12 میلی‌متر و سوراخ 14 میلی‌متری در نظر گرفته شده است. این سایز برای اتصالات بزرگ‌تر در بتن و سایر مصالح توپر مناسب است و به حداقل سوراخ‌کاری 90 میلی‌متری نیاز دارد.

رولپلاک پلاستیکی F سایز 16×80 آپولو میا

رولپلاک F سایز 16×80 آپولو میا با پیچ قطر 12 تا 14 میلی‌متر نصب می‌شود. این متغیر برای اتصالاتی کاربرد دارد که به پیچ قطور و عمق مهار 80 میلی‌متری نیاز دارند. مقدار بار توصیه‌شده این سایز در جدول فنی در دسترس درج نشده است و ظرفیت آن نباید براساس حدس تعیین شود.

رولپلاک پلاستیکی F سایز 20×90 آپولو میا

رولپلاک F سایز 20×90 آپولو میا بزرگ‌ترین سایز این سری است و با مته 20 میلی‌متری و پیچ قطر 16 میلی‌متر استفاده می‌شود. حداقل عمق سوراخ آن 120 میلی‌متر است. با وجود ابعاد بزرگ، این مدل همچنان رولپلاک پلاستیکی محسوب می‌شود و برای اتصال سازه‌ای یا بارهای دارای اهمیت ایمنی، جایگزین انکر فلزی یا شیمیایی نیست.

جدول بار توصیه‌شده رولپلاک F

مقادیر زیر برحسب کیلونیوتن و برای یک رولپلاک، پیچ چوب با بیشترین قطر مجاز و استفاده از تمام عمق مهار اعلام شده‌اند. در نظر داشته باشید که اعداد به دست آمده طبق نصب اصولی و درست محصول به دست آمده و هنگام نصب باید به اصول نصب ارائه شده از سوی شرکت در سایت اصلی و یا روی جعبه دقت کنید.

این مقادیر شامل ضریب ایمنی 7 هستند. هنگام استفاده از پیچ نئوپان، به‌ویژه در مصالح توپر، مقادیر باید حدود 40 درصد کاهش داده شوند. این جدول برای اتصال غیرسازه‌ای است و جایگزین محاسبه مهندسی اتصال‌های حساس نیست. در نظر داشته باشید که اعداد اعلام شده فقط برای آشنایی بیشتر با محصول بوده و نباید این اعداد را اعداد نهایی مقاوت محصول در نظر بگیرید.

مقایسه رولپلاک F با مدل‌های دیگر بازار

مدل F برای مصالح توپر و زمانی مناسب است که سایزبندی گسترده، بدنه بدون لبه و نصب کلاسیک موردنیاز باشد. مدل FX برای کاربرد عمومی‌تر و جلوگیری از فرورفتن رولپلاک داخل سوراخ مناسب‌تر است. مدل MZK در مصالح توخالی با گره‌خوردن عملکرد متفاوتی دارد و مدل FL برای زیرسازی‌های قدیمی یا نیازمند سطح انبساط طولانی طراحی شده است.

راهنمای انتخاب و نصب رولپلاک F

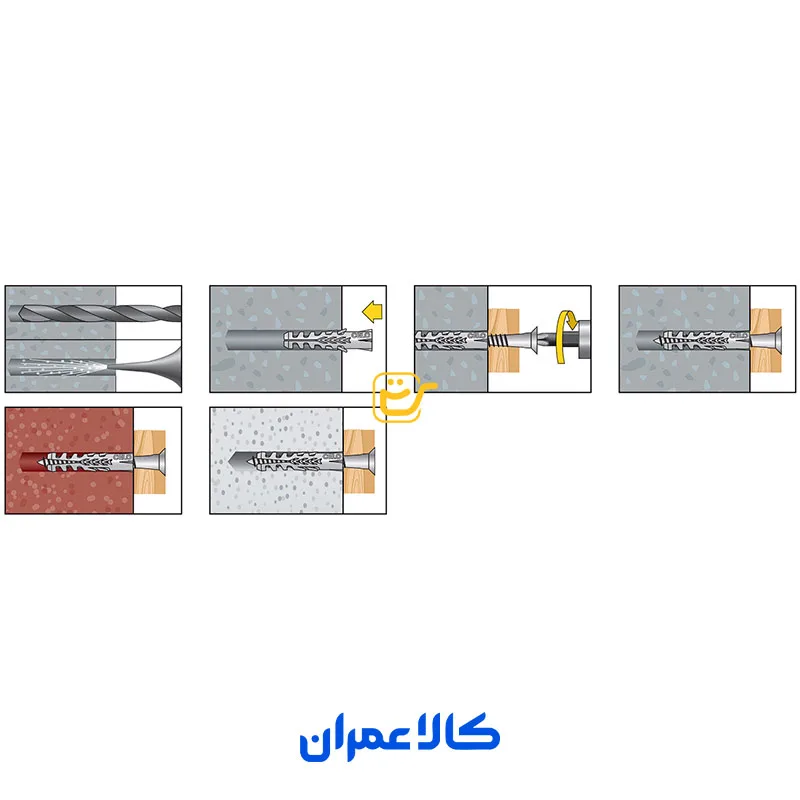

قطر مته باید دقیقاً با قطر اسمی رولپلاک برابر باشد. پس از سوراخ‌کاری، گردوغبار داخل سوراخ تخلیه شود و رولپلاک بدون له‌شدن یا تغییر شکل در محل قرار گیرد. طول پیچ باید حداقل برابر با مجموع طول رولپلاک، ضخامت قطعه نصب‌شونده و مقدار اضافی لازم برای نوک پیچ باشد. انتخاب پیچ تنها براساس قطر رولپلاک کافی نیست و طول پیچ نیز باید با ضخامت قطعه هماهنگ شود. فاصله حداقلی پیشنهادی از لبه مصالح برابر با یک برابر طول رولپلاک است. در نزدیکی لبه، گوشه دیوار یا مصالح ترک‌خورده، ظرفیت اتصال می‌تواند کاهش پیدا کند.

جمع‌بندی تخصصی

رولپلاک پلاستیکی F آپولو میا یک رولپلاک نایلونی کلاسیک و حرفه‌ای برای اتصالات عمومی در مصالح توپر است. انبساط چهارطرفه بخش میانی، زبانه‌های ضدچرخش، هدایت مناسب پیچ و بدنه مقاوم، مهم‌ترین تفاوت‌های آن با رولپلاک‌های پلاستیکی ساده بازار هستند. وجود ده سایز از 4×20 تا 20×90 میلی‌متر امکان انتخاب متناسب با قطر پیچ و عمق اتصال را فراهم می‌کند. بااین‌حال، برای آجرهای بسیار توخالی، صفحات گچی نازک، زیرسازی‌های نامشخص یا مصالح قدیمی و کم‌تراکم، انتخاب مدل تخصصی متناسب با همان زیرسازی نتیجه مطمئن‌تری خواهد داشت. امکان خرید رول پلاک F آپولو میا به صورت حضوری و اینترنتی در مجموعه کالا عمران امکان پذیر است.
