رول بولت فوق سنگین HSL4 هیلتی

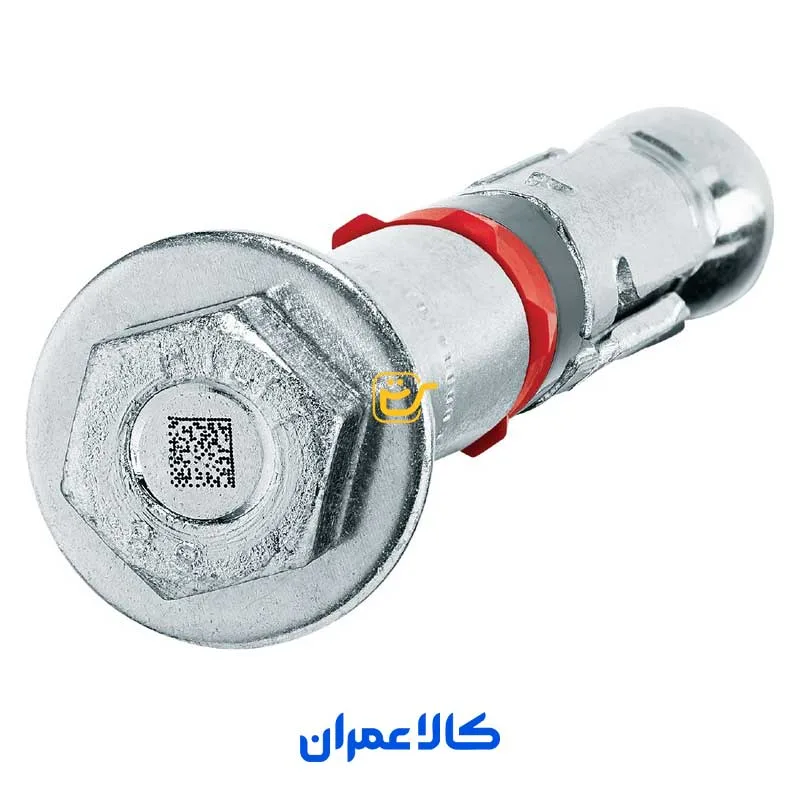

رول بولت فوق سنگین HSL4 هیلتی نسل جدید خانواده Heavy-Duty Expansion Anchor هیلتی است که در دسته رول بولت ها قرار می گیرد و برای اتصال‌های پرظرفیت و پروژه‌هایی طراحی شده که علاوه بر بار استاتیکی، وضعیت بتن ترک‌دار، لرزه، Shock، خستگی یا الزامات ایمنی نیز اهمیت دارند. جدید ترین مدل از خانواده HSL های هیلتی کد 4 را همراه دارد و با سایز بندی و تائیدیه های کامل تر از نسل های قبلی خود انتخاب اول بسیاری از پروژه های ساختمانی است. تغییر شکل ظاهری HSL4 نسبت به نسل قبلی خود کاملا واضح بوده و کمپانی هیلتی HILTI در حال حاظر تنها تولید این رول بولت فوق سنگین نسل 4 را در کارخانه های خود انجام می دهد.

نسخه HSL4 مورد بررسی دارای سر شش‌گوش، فولاد کربنی و پوشش روی حداقل 5 میکرومتر است و در سایزهای M8 تا M24 تولید می‌شود. برخلاف رول بولت‌های Wedge ساده که قطر مته معمولاً نزدیک قطر اسمی انکر است، HSL4 دارای Sleeve بزرگ و سیستم انبساطی چندجزئی است؛ به همین دلیل مثلاً HSL4 M8 با مته 12 میلی‌متر و HSL4 M16 با مته 24 میلی‌متر نصب می‌شود. پس یکی از از مهم ترین تفاوت های HSL4 با دیگر رول بولت هیلتی های بازار در سایز بندی نامی است. اگر به دنبال کامل ترین و به روز ترین رول بولت فوق سنگین بازار هستید، در حال حاظر انتخابی به جز رول بولت HSL4 هیلتی ندارید.

کاربرد رول بولت فوق سنگین HSL4 هیلتی و مناسب چه کسانی است؟

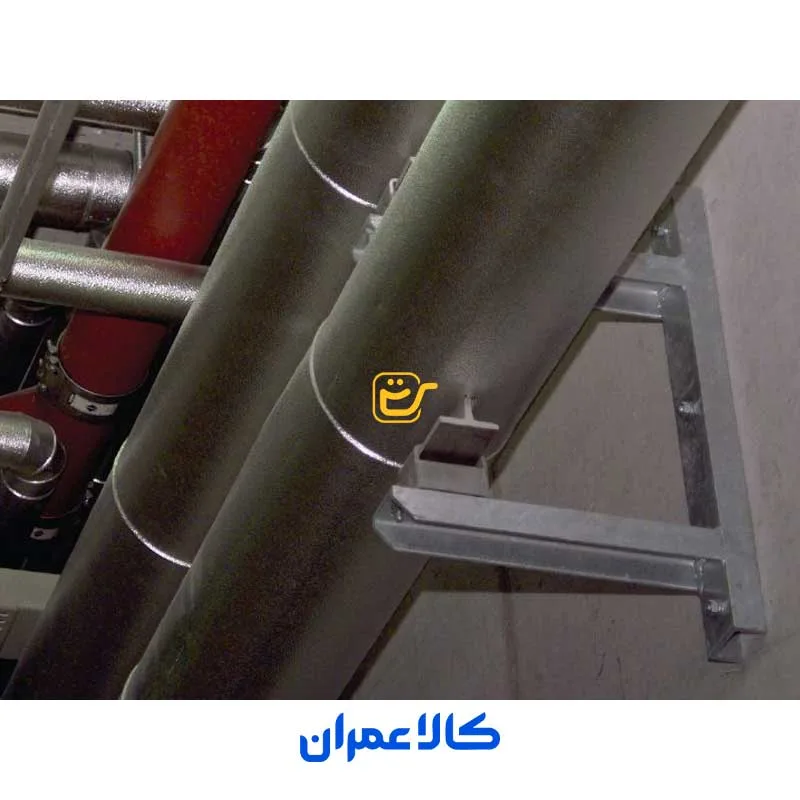

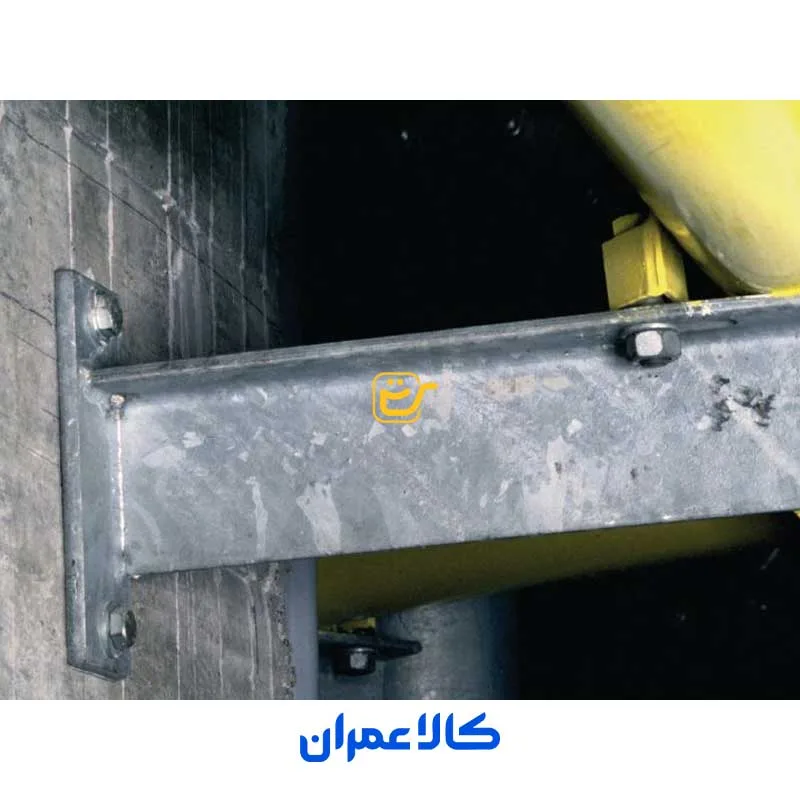

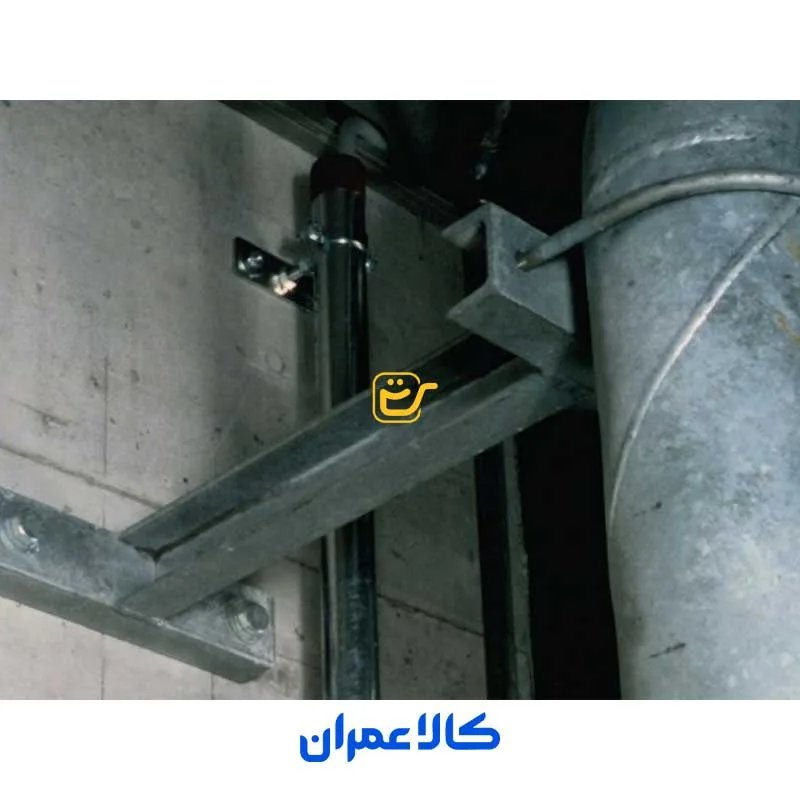

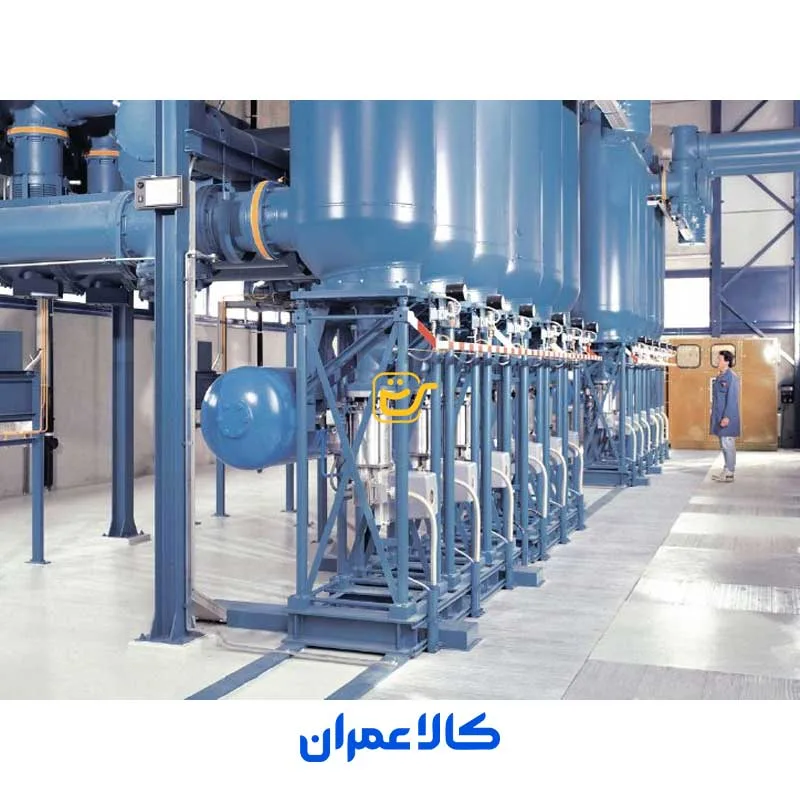

HSL4 برای اتصال ماشین‌آلات، تجهیزات صنعتی سنگین، ستون فولادی، ساپورت‌های بزرگ لوله، پمپ، تیر و تکیه‌گاه، تجهیزات پزشکی، کنسول، جرثقیل، بالابر خودرو و دیگر اتصالاتی طراحی شده که ظرفیت بالا و پشتوانه فنی گسترده نیاز دارند. هیلتی همچنین این خانواده را برای کاربردهای Safety-Relevant و Dynamic و حتی برخی کاربردهای صنعت نیروگاهی معرفی می‌کند. بنابراین HSL4 بیش از آنکه یک «رول بولت عمومی» باشد، یک سیستم انکر مکانیکی مهندسی برای اتصال‌های حساس است. بیشتر مشتریان کالا عمران از رول بولت HSL4 برای نصب ربات ها در خط تولید کارخانجات و یا نصب پله برقی و آسانسور در پروژه های بزرگی مانند مترو هستند.

ساختار چندجزئی و Sleeve پرمقاومت

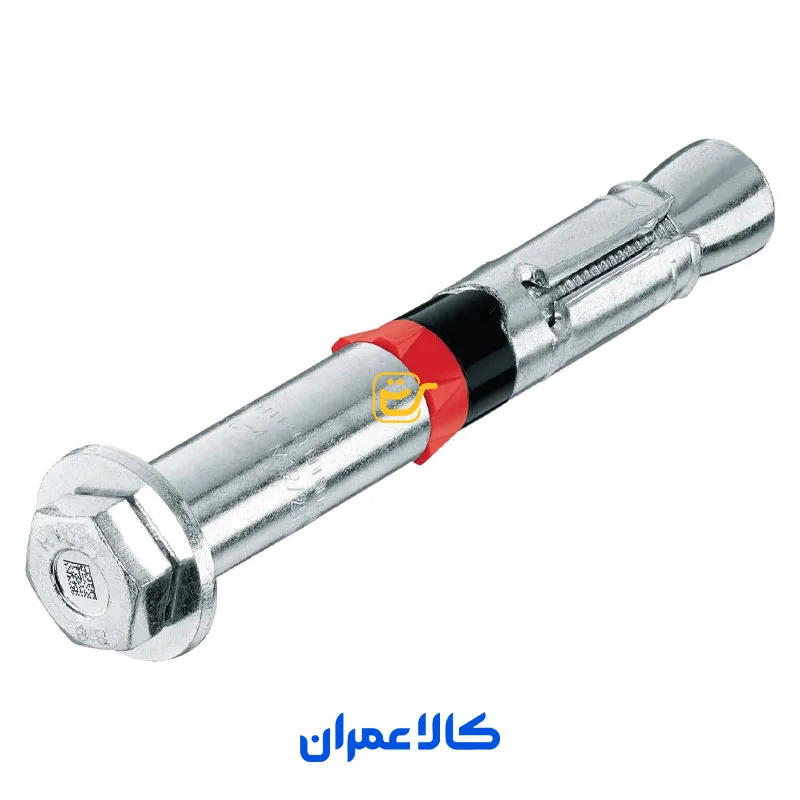

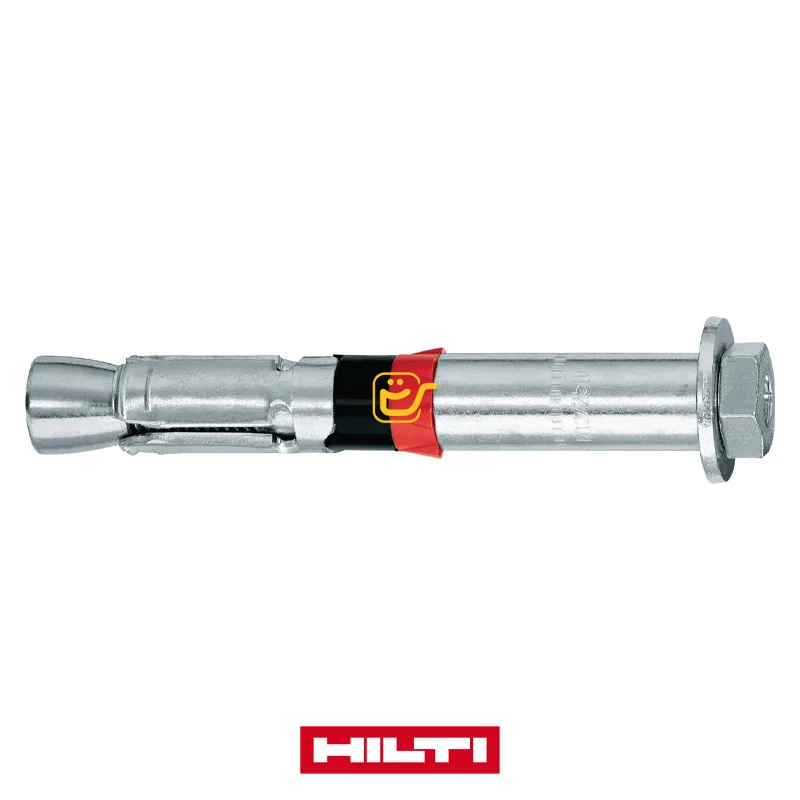

ساختار HSL4 شامل Cone، قطعه Collapsible، Expansion Sleeve، Distance Sleeve، Washer و پیچ شش‌گوش است. وجود Sleeve مقاوم یکی از دلایل اصلی ظرفیت برشی بالای این خانواده محسوب می‌شود. اعمال گشتاور، مخروط در مجموعه انبساطی حرکت می‌کند و Expansion Sleeve را به دیواره سوراخ فشار می‌دهد. سیستم Force-Controlled Expansion امکان Follow-up Expansion را نیز فراهم می‌کند؛ یعنی مکانیزم انکر برای حفظ عملکرد مهاری خود طراحی شده است. اگر قسمت انتهایی رول بولت را باز کنید متوجه چند تیکه بودن و جدا بودن اجزای این محصول از همدیگر می شوید.

سه عمق کاشت برای هر قطر

یکی از تفاوت‌های مهم HSL4 هیلتی با نسل‌های قدیمی‌تر، امکان طراحی هر قطر در سه سطح عمق مؤثر کاشت است. در نظر داشته باشید بلند شدن طول رول بولت همیشه به معنای بالارفتن ظرفیت برش و کشش محصول نبوده و برای بالارفتن ظرفیت کششی بالاتر باید طراحی های مشخصی داشته باشید زمانی که ضخامت بیس پلیت شما از حالت استاندارد خارج است، باید به سراغ طول های بلندتر بروید. شاید تمامی سایز بندی HSL4 در بازار ایران و یا فروشگاه کالا عمران موجود نباشد و تنها سایز های استاندارد قابل خریداری باشند.

گشتاور نصب کمتر نسبت به HSL-3

نسل HSL4 در بسیاری از قطرها گشتاور نصب پایین‌تری نسبت به HSL-3 دارد. این مورد یکی از به روز رسانی هیلتی برای این رول بولت فوق سنگین نسل 4 است.

کاهش گشتاور موردنیاز می‌تواند نصب کنترل‌شده را آسان‌تر کند، به‌خصوص در تعداد بالا؛ البته مقدار نهایی باید دقیقاً مطابق دستور نصب همان مدل اعمال شود. حتما برای نصب رول بولت HSL4 باید از ترکمتر استفاده کنید. اگر گشتاور پیشنهادی برای نصب این محصول درست و اصولی اجرا نشود، نباید انتظار بالاترین ظرفیت های کششی و برشی را از محصول داشت.

بتن ترک‌دار و بدون ترک

ETA-19/0556 خانواده HSL4 را برای بتن ترک‌دار و بدون ترک ارزیابی می‌کند. مستند فنی هیلتی برای داده‌های اصلی استاتیکی از بتن C20/25 استفاده کرده و برای طراحی واقعی باید کلاس بتن، فاصله از لبه، فاصله میان انکرها و ضخامت عضو در محاسبات لحاظ شوند. رول بولت های فوق سنگین باید مناسب با بتن ترک دار باشند و در هنگام طراحی حتما باید به سایت هیلتی مراجعه و جدید ترین تائیدیه و دستور العمل های هیلتی برای این محصول را مشاهده و ذخیره سازی کنید.

عملکرد لرزه‌ای C1 و C2

HSL4 برای طراحی لرزه‌ای نیز ارزیابی شده است. Technical Datasheet هیلتی هر دو Seismic Category C1 و C2 را در دامنه خانواده ذکر می‌کند. در جدول فنی منتشرشده، داده C2 برای M10 تا M24 به‌صورت مستقیم ارائه شده و داده C1 برای M8 تا M24 درج شده است. بنابراین طراحی لرزه‌ای هر سایز باید دقیقاً با جدول ETA و عمق کاشت انتخاب‌شده کنترل شود. برای بررسی دقیق تر جداول ارائه شده برای این محصول حتما باید به سایت اصلی هیلتی مراجعه و جدید ترین اسناد را از آنجا مشاهده کنید.

خستگی، Shock و حریق

HSL4 تنها برای بار استاتیکی طراحی نشده است. هیلتی برای این سیستم، ETA مربوط به Fatigue، تأییدیه Shock و ارزیابی Fire را نیز معرفی کرده است. این موضوع باعث می‌شود HSL4 در پروژه‌های دارای بارهای تناوبی، تجهیزات صنعتی و کاربردهای با الزامات ایمنی گسترده‌تر نسبت به رول بولت‌های عمومی قابل بررسی باشد. یکی از دیگر تفاوت های مهم HSL4 با دیگر محصولات برند هیلتی مانند رول بولت HSA هیلتی و رول بولت HST3 هیلتی، داشتن تاییدیه شوک است. اکثر ربات ها، آسانسور ها و پله برقی ها به سازه شوک وارد می کنند و تنها خانواده HSL است که توان مقابله با شوک ها را دارد.

روش‌های مختلف سوراخ‌کاری

مستند هیلتی استفاده از سوراخ‌کاری چکشی، سوراخکاری الماسه (Diamond Core Drilling) و سوراخکاری با مته گردبر (Hollow Drill Bit) را برای این خانواده پوشش می‌دهد. این انعطاف اجازه می‌دهد روش سوراخ‌کاری با شرایط پروژه هماهنگ شود، ولی دستور نصب و تمیزکاری مربوط به همان روش باید رعایت شود. اگر دستورالعمل های نظافتی برای رول بولت HSL4 به درستی انجام نشود تمامی اعداد به دست آمده در جداول بی اهمیت می شود و نباید انتظار باربری درستی از محصول را داشت.

جدول معرفی رول بولت HSL4 هیلتی

معیار انتخاب مدل HSL4

یادگیری نام گذاری رول بولت HSL4 برای شما خریدار گرامی بسیار مهم است. شما باید دقیقا متوجه اعداد ارائه شده برای محصول باشید. نام کامل یک مدل HSL4 چند بخش اطلاعات فنی دارد. برای نمونه:

HSL4 M12 d18×156 50/25

به این معناست:

M12 سایز رول بولت است، مته موردنیاز قطر 18 میلی‌متر دارد، طول کل انکر 156 میلی‌متر است و عبارت 50/25 ضخامت قابل اتصال در عمق‌های مختلف کاشت را نشان می‌دهد.

جدول سایزبندی کامل رول بولت HSL4 هیلتی

توضیح سایزهای رول بولت HSL4 هیلتی

رول بولت فوق سنگین HSL4 هیلتی سایز M8

رول بولت HSL4 هیلتی M8 کوچک‌ترین قطر خانواده استاندارد است، اما به دلیل ساختار Sleeve، با مته 12 میلی‌متری نصب می‌شود. سه طول 82، 97 و 117 میلی‌متری امکان اتصال قطعات با ضخامت‌های متفاوت را فراهم می‌کنند. عمق مؤثر این سایز می‌تواند 60، 80 یا 100 میلی‌متر باشد و گشتاور نصب 15 نیوتن‌متر است. M8 برای اتصال‌هایی مناسب است که ظرفیت و تأییدیه HSL4 موردنیاز است ولی ابعاد بیس‌پلیت اجازه استفاده از قطر بزرگ‌تر را نمی‌دهد.

رول بولت فوق سنگین HSL4 هیلتی سایز M10

رول بولت HSL4 هیلتی M10 با مته 15 میلی‌متر و گشتاور نصب 25 نیوتن‌متر اجرا می‌شود. عمق‌های مؤثر 70، 90 و 110 میلی‌متر برای این سایز تعریف شده‌اند و مدل‌های 94، 109 و 129 میلی‌متری ضخامت‌های مختلف اتصال را پوشش می‌دهند. M10 برای تجهیزات، ساپورت و بیس‌پلیت‌هایی مناسب است که ظرفیت بیشتری نسبت به M8 نیاز دارند ولی فضای اتصال هنوز محدود است.

رول بولت فوق سنگین HSL4 هیلتی سایز M12

رول بولت HSL4 هیلتی M12 یکی از سایزهای کاربردی اتصالات فوق‌سنگین صنعتی است. این قطر با مته 18 میلی‌متری، سوراخ بیس‌پلیت 20 میلی‌متری و گشتاور 60 نیوتن‌متر نصب می‌شود. سه عمق کاشت 80، 105 و 130 میلی‌متری و طول‌های 111، 131 و 156 میلی‌متر، امکان تطبیق مناسب با ضخامت‌های مختلف بیس‌پلیت را فراهم می‌کنند.

رول بولت فوق سنگین HSL4 هیلتی سایز M16

رول بولت HSL4 هیلتی M16 وارد محدوده اتصال‌های بسیار سنگین‌تر می‌شود. قطر مته 24 میلی‌متر، سوراخ بیس‌پلیت 26 میلی‌متر و گشتاور نصب 75 نیوتن‌متر است. عمق کاشت از 100 تا 150 میلی‌متر تغییر می‌کند و طول‌های 138، 153 و 178 میلی‌متر قابل انتخاب هستند. M16 برای ستون‌های فولادی، تجهیزات صنعتی، ساپورت سنگین و ماشین‌آلات گزینه قابل بررسی است.

رول بولت فوق سنگین HSL4 هیلتی سایز M20

رول بولت HSL4 هیلتی M20 با مته 28 میلی‌متر و گشتاور نصب 145 نیوتن‌متر طراحی شده است. عمق‌های 125، 155 و 185 میلی‌متری و سه طول 163، 183 و 213 میلی‌متر، دامنه مناسبی برای اتصال تجهیزات بزرگ و قطعات ضخیم ایجاد می‌کنند. انتخاب M20 باید بر اساس محاسبات بار، ضخامت عضو بتنی و هندسه واقعی بیس‌پلیت انجام شود.

رول بولت فوق سنگین HSL4 هیلتی سایز M24

رول بولت HSL4 هیلتی M24 بزرگ‌ترین قطر استاندارد این خانواده است و برای نصب به مته 32 میلی‌متر، سوراخ بیس‌پلیت 35 میلی‌متر و گشتاور 210 نیوتن‌متر نیاز دارد. سه عمق مؤثر 150، 180 و 210 میلی‌متر و طول‌های 185، 205 و 235 میلی‌متر ارائه شده‌اند. این سایز برای اتصال‌های صنعتی بسیار سنگین و Safety-Relevant در نظر گرفته شده و استفاده از آن بدون نیاز محاسباتی صرفاً هزینه و حجم حفاری را افزایش می‌دهد.

پارامترهای نصب این شش قطر در دستور رسمی HSL4 هیلتی آمده‌اند.

جدول پارامترهای کاشت HSL4

جدول باربری پیشنهادی رول بولت HSL4

اعداد زیر Recommended Loads هیلتی برای یک انکر، بتن C20/25 و شرایط تعریف‌شده در دیتاشیت هستند. سه عدد هر خانه به‌ترتیب مربوط به سه عمق hef1 / hef2 / hef3 است و نباید مستقیماً به‌عنوان ظرفیت نهایی هر پروژه استفاده شوند. در نظر داشته باشید این اعداد تنها جنبه اطلاع رسانی دارد و نباید به عنوان ملاک اصلی طراحی شما قرار گیرد.

شرایط واقعی لبه، فاصله انکرها، ضخامت بتن، کلاس بتن و ترکیب کشش و برش می‌توانند ظرفیت طراحی را کاهش دهند.

مقایسه رول بولت HSL4 هیلتی

HSL4 را نباید صرفاً «نسخه قوی‌تر HST4» دانست؛ دو سیستم هندسه، قطر حفاری و منطق انتقال بار متفاوتی دارند. HST4 برای دامنه متغیر کاشت و سوراخ کوچک‌تر طراحی شده، درحالی‌که HSL4 از Sleeve بزرگ و مقاوم برای اتصالات Heavy-Duty استفاده می‌کند. سبک طراحی و موارد استفاده HSL4 با دیگر رول بولت هیلتی کاملا تفاوت دارد در کلاس طراحی دیگری است.

محصولات و تجهیزات مرتبط با رول بولت HSL4 هیلتی

برای طراحی این محصول می‌توان از Hilti PROFIS Engineering استفاده کرد. برای نصب پروژه‌ای نیز مته متناسب با سایز، دستگاه حفاری مناسب، ابزار پاک‌سازی سوراخ و ابزار کنترل گشتاور موردنیاز است. در نصب‌های پرتعداد، سیستم Adaptive Torque هیلتی امکان کنترل بهتر فرآیند سفت‌کردن را فراهم می‌کند. برای نصب درست و اصولی رول بولت فوق سنگین HSL4 باید از دریل مناسب و مته سایز درست استفاده کنید که تمامی این محصولات در سایز بندی و تنوع برند ها در فروشگاه کالا عمران موجود می باشند.

نحوه استفاده صحیح از رول بولت HSL4 هیلتی

قطر و عمق سوراخ باید مطابق سایز و عمق کاشت انتخاب‌شده باشد. پس از آماده‌سازی سوراخ طبق دستور رسمی هیلتی، مجموعه HSL4 از داخل قطعه در محل اتصال قرار گرفته و با گشتاور تعیین‌شده برای همان سایز فعال می‌شود. در اتصالات سازه‌ای، انتخاب عمق hef1، hef2 یا hef3 نباید صرفاً براساس فضای موجود انجام شود؛ بار، فاصله از لبه، فاصله انکرها و ضخامت بتن نیز باید در طراحی لحاظ شوند.

نکات ایمنی و نگهداری رول بولت HSL4 هیلتی

HSL4 استاندارد این صفحه از فولاد کربنی روی‌اندود است. برای محیط‌های خورنده، مرطوب یا شرایط ویژه باید سیستم خوردگی متناسب با محیط پروژه بررسی شود و نمی‌توان مشخصات نسخه‌های استنلس را به این مدل نسبت داد. در پروژه‌های لرزه‌ای، Fatigue، Shock یا Fire، فقط وجود عبارت HSL4 کافی نیست و طراحی باید با مدرک و شرایط بارگذاری همان پروژه انجام شود.

قیمت رول بولت فوق سنگین HSL4 هیلتی

قیمت رول بولت فوق سنگین HSL4 هیلتی به قطر، طول کلی، ضخامت قابل اتصال، کد رسمی هیلتی و تعداد داخل بسته وابسته است. برای مثال سه مدل M12 با طول‌های 111، 131 و 156 میلی‌متر سه SKU مستقل هستند و قیمت یکسانی ندارند. علاوه بر قطر، کد دقیق مانند 2237412 یا نام کامل HSL4 M12 d18×131 باید هنگام استعلام اعلام شود. قیمت مدل‌های M16، M20 و M24 نیز به دلیل افزایش ابعاد، Sleeve و متریال مصرفی با سایزهای کوچک‌تر متفاوت خواهد بود. قیمت رول بولت فوق سنگین HSL4 برای خرید های تعداد و پروژه ای در کالا عمران دارای تخفیف ویژه می باشد.

خرید رول بولت فوق سنگین HSL4 هیلتی از کالا عمران

برای خرید رول بولت فوق سنگین HSL4 هیلتی به‌صورت آنلاین و حضوری از کالا عمران، فقط انتخاب M8 تا M24 کافی نیست و باید طول، ضخامت بیس‌پلیت و عمق کاشت نیز مشخص شوند. کارشناسان فنی کالا عمران می‌توانند براساس نوع بتن، ضخامت صفحه، قطر سوراخ، بار اتصال و شرایط پروژه، مدل دقیق را از میان 18 پیکربندی اصلی بررسی کنند. در پروژه‌های حساس، ارائه کد رسمی هیلتی و مشخصات طراحی باعث کاهش خطای انتخاب میان مدل‌های هم‌قطر می‌شود. خرید تکی و کارتنی HSL4 در کالا عمران قیمت های متفاوتی دارد و این تنوع قیمت رابطه مستقیمی با تعداد درخواست شما دارد.

جمع‌بندی رول بولت فوق سنگین HSL4 هیلتی

HSL4 هیلتی یک انکر مکانیکی Heavy-Duty برای اتصال‌های پرظرفیت در بتن ترک‌دار و بدون ترک است. شش قطر M8 تا M24، سه سطح عمق کاشت، ظرفیت برشی بالا، تأییدیه‌های لرزه‌ای، Fatigue، Shock و Fire و امکان نصب کنترل‌شده با Adaptive Torque از مهم‌ترین نقاط تمایز آن هستند. برای انتخاب صحیح باید مدل کامل، طول، tfix و عمق کاشت مشخص شود و صرفاً انتخاب قطر کافی نیست.

نظر کارشناسان کالا عمران درباره رول بولت HSL4 هیلتی

از دید کارشناسان کالا عمران، رول بولت فوق سنگین HSL4 هیلتی زمانی انتخاب منطقی است که اتصال واقعاً به سطح Heavy-Duty، ظرفیت برشی بالا و پشتوانه تأییدیه گسترده نیاز داشته باشد. برای ماشین‌آلات، ستون‌های فولادی، تجهیزات صنعتی و اتصال‌های Safety-Relevant، ساختار Sleeve و سه سطح عمق کاشت انعطاف طراحی مناسبی ایجاد می‌کنند. نکته مهم این است که هر قطر سه طول متفاوت دارد و انتخاب تنها بر اساس M12 یا M16 کافی نیست. در خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است Item Number رسمی، ضخامت بیس‌پلیت و شرایط بتن مشخص شود. برای اتصال‌های معمولی که چنین ظرفیت و سطح تأییدیه‌ای نیاز ندارند، HST4 یا سیستم سبک‌تر ممکن است از نظر هزینه و حفاری انتخاب منطقی‌تری باشد.
