انکر بولت EA II فیشر

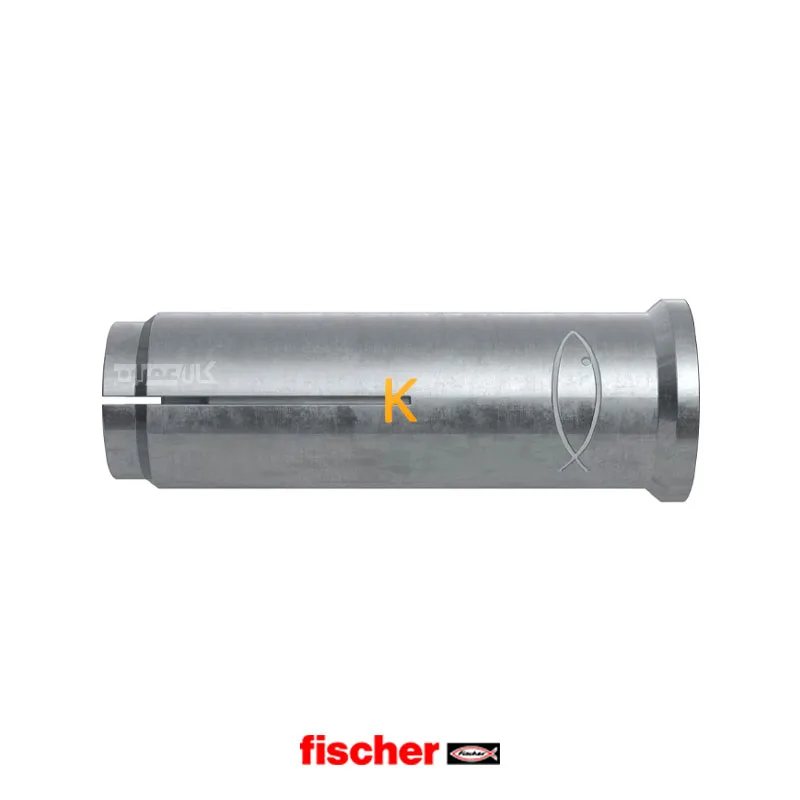

انکر بولت EA II فیشر (fischer EA II) یک انکر بولت مکانیکی انبساطی از نوع ضربه‌ای با رزوه داخلی است که برای ایجاد اتصالات مطمئن در بتن طراحی شده است. این محصول دارای بدنه فولادی استوانه‌ای، رزوه متریک داخلی، مخروط انبساطی و لبه برجسته در دهانه است. مکانیزم مهار آن با استفاده از ابزار تنظیم مخصوص فعال می‌شود و پس از تثبیت بدنه در بتن، امکان اتصال پیچ یا راد رزوه‌دار را فراهم می‌کند. طراحی رزوه داخلی باعث شده است EA II برای نصب ساپورت‌های تأسیساتی، بست لوله، سیستم‌های آویز، کانال تهویه و مجموعه‌های نگهدارنده تجهیزات کاربرد داشته باشد. این خانواده در ۱۲ سایز گالوانیزه از M6×25 تا M20×80 عرضه می‌شود و هر سایز دارای قطر مته، عمق سوراخ و محدوده درگیری رزوه مشخص است. از ویژگی‌های متمایز آن می‌توان به لبه کنترل عمق، سیستم تنظیم قابل کنترل و ابزارهای اختصاصی برای نصب‌های پرتعداد اشاره کرد.

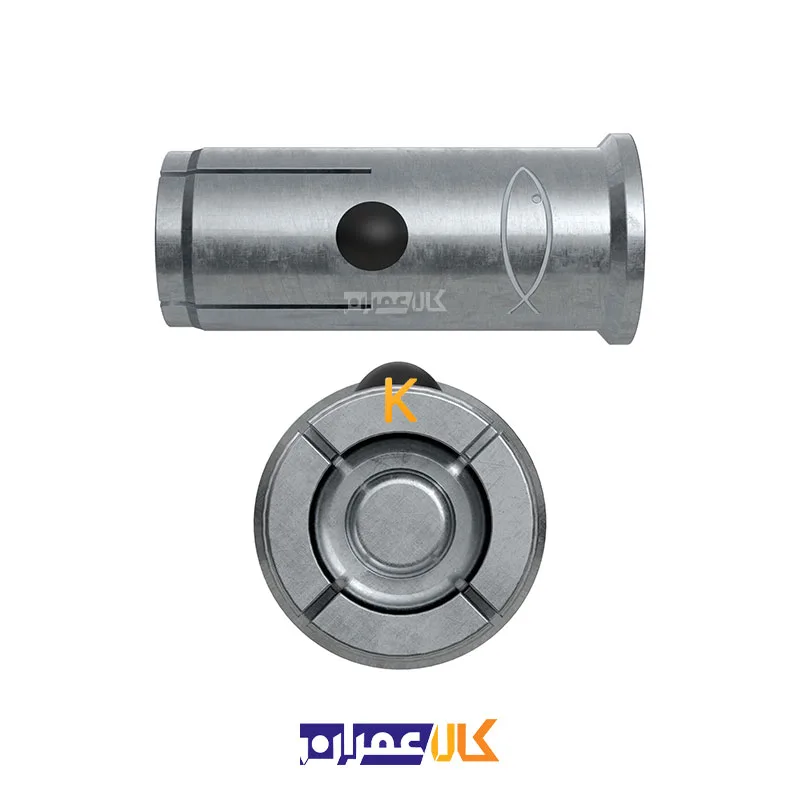

جنس بدنه، روش ساخت و پوشش انکر EA II فیشر

بدنه انکر رزوه داخلی EA II فیشر از فولاد کربنی با پوشش گالوانیزه الکتریکی در کشور آلمان و توسط مهندسان فیشر FISCHER ساخته شده است. بدنه انکر در فرایند شکل‌دهی بدون براده تولید می‌شود تا ساختار استوانه‌ای، بخش رزوه داخلی و قسمت انبساطی با ابعاد کنترل‌شده شکل بگیرند. پوشش روی برای کاهش خوردگی سطح فولاد در شرایط محیطی مناسب کاربرد دارد، اما این نسخه نباید با مدل استنلس استیل EA II R یکسان در نظر گرفته شود. قسمت داخلی انکر شامل مخروط انبساطی است که وظیفه انتقال نیروی تنظیم به بخش بازشونده بدنه را بر عهده دارد. ساختار یکپارچه بدنه و مکانیزم داخلی باعث می‌شود اتصال نهایی از طریق درگیری مکانیکی با دیواره سوراخ بتن برقرار شود. مقاومت نهایی این سیستم علاوه بر کیفیت ساخت قطعه، به مشخصات بتن، عمق مهار و شرایط طراحی اتصال وابسته است.

مکانیزم عملکرد و انبساط مکانیکی EA II فیشر آلمان

انکر ضربه‌ای فیشر EA II از مکانیزم انبساط کنترل‌شده استفاده می‌کند که با عنوان Deformation-Controlled Expansion شناخته می‌شود. در این ساختار، قطعه مخروطی داخلی با فعال‌شدن توسط ابزار تنظیم یا همان سمبه برای ضربه زدن، باعث تغییر شکل قسمت انتهایی بدنه و ایجاد فشار تماس با بتن می‌شود. پس از تکمیل تنظیم، بار اتصال از طریق پیچ یا راد رزوه‌دار به بدنه انکر و از آنجا به ناحیه مهار در بتن انتقال می‌یابد. این مکانیزم با رول بولت‌های گوه‌ای که انبساط آنها به گشتاور بستن وابسته است تفاوت دارد. در EA II، تنظیم صحیح مکانیزم انبساط یک فرایند مستقل از سفت‌کردن پیچ قطعه متصل‌شونده محسوب می‌شود. به همین دلیل کیفیت سوراخ، ابزار تنظیم مناسب و کنترل صحت فعال‌شدن انکر در عملکرد اتصال اهمیت دارند.

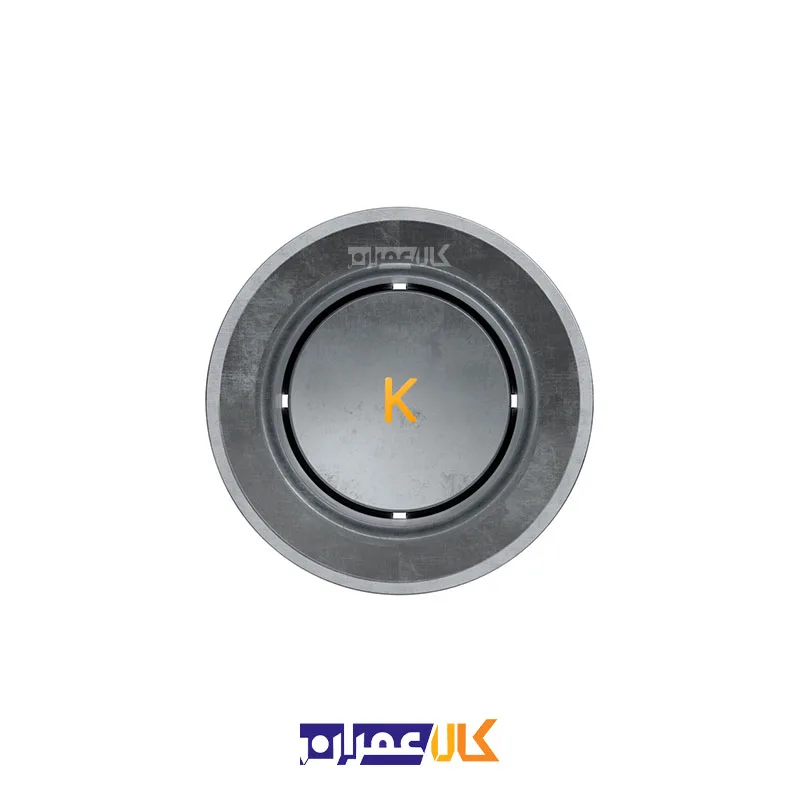

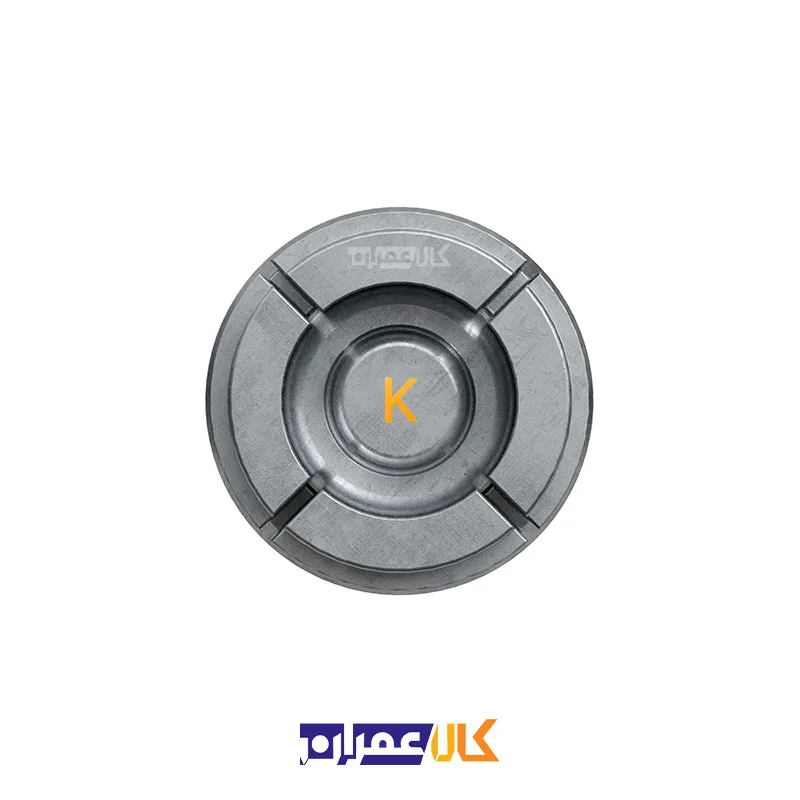

نقش لبه برجسته در دهانه انکر EAII فیشر

یکی از ویژگی‌های اصلی انکر EA II لبه‌دار فیشر، وجود لبه برجسته در قسمت دهانه است. این لبه موقعیت قرارگیری انکر را نسبت به سطح بتن مشخص می‌کند و از فرو رفتن بیش از اندازه بدنه در سوراخ جلوگیری می‌کند. برخلاف انکرهای بدون لبه که موقعیت قرارگیری آنها به کنترل عمق وابسته است، EA II دارای یک تکیه‌گاه مشخص در دهانه است. لبه انکر همچنین در سیستم تنظیم EHS Plus نقش دارد و امکان ایجاد علامت قابل مشاهده برای کنترل انجام صحیح فرایند تنظیم را فراهم می‌کند. این ویژگی در پروژه‌هایی با تعداد زیاد اتصال، بررسی و کنترل نصب را ساده‌تر می‌کند. وجود لبه به‌تنهایی جایگزین کنترل قطر سوراخ، مشخصات بتن یا الزامات طراحی نیست، اما از نظر هندسه نصب یکی از تفاوت‌های مهم EA II با بعضی مدل‌های رزوه داخلی دیگر محسوب می‌شود.

مزیت مدل‌های کوتاه با عمق مهار ۲۵ میلی‌متر

خانواده EA II فیشر دارای چهار نسخه کوتاه M6×25، M8×25، M10×25 و M12×25 است که عمق مؤثر مهار آنها ۲۵ میلی‌متر است. این گروه برای بعضی اتصالات چندگانه تأسیساتی طراحی شده و به سوراخ‌کاری کم‌عمق‌تری نسبت به مدل‌های بلندتر نیاز دارد. در قسمت خارجی مدل‌های کوتاه، یک نقطه تثبیت اولیه وجود دارد که به جلوگیری از افتادن انکر از سوراخ پیش از فعال‌شدن مکانیزم در نصب‌های بالاسری کمک می‌کند. کاهش عمق سوراخ می‌تواند احتمال برخورد با آرماتور را نسبت به نسخه‌های بلندتر کمتر کند، اما این موضوع به معنی مجاز بودن کرگیری یا سوراخ‌کاری در هر بخش سازه نیست. مدل‌های کوتاه باید در محدوده کاربرد و تأییدیه مخصوص خود انتخاب شوند و نمی‌توان آنها را بدون بررسی جایگزین نسخه‌های بلندتر کرد. نوع پیچ یا راد، طول درگیری رزوه و مشخصات بارگذاری نیز برای هر نسخه باید جداگانه کنترل شوند.

عملکرد EA II فیشر در برابر بار کششی و برشی

انکر EA II برای انتقال بار از قطعه متصل‌شونده به بتن طراحی شده است و می‌تواند در محدوده تأییدیه مربوط تحت بار کششی، برشی یا ترکیبی قرار گیرد. مقاومت اتصال فقط به سایز رزوه وابسته نیست و به مقاومت فولاد، مقاومت بتن، هندسه مهار و نحوه آرایش انکرها نیز ارتباط دارد. در طراحی اتصال، پدیده‌هایی مانند شکست مخروطی بتن، شکست لبه، بیرون‌کشیدگی و مقاومت قسمت فولادی باید بررسی شوند. نسخه‌های بلندتر در بعضی شرایط ظرفیت بیشتری نسبت به نسخه‌های کوتاه دارند، اما افزایش عمق به‌تنهایی برای اعلام ظرفیت مجاز کافی نیست. همچنین فاصله انکرها از یکدیگر و از لبه بتن می‌تواند مقاومت طراحی را تغییر دهد. بنابراین برای معرفی این محصول نباید یک عدد ثابت با عنوان «تحمل وزن انکر EA II» به تمام سایزها یا همه شرایط نصب نسبت داده شود.

کاربرد EA II فیشر در بتن ترک‌خورده و بدون ترک

انکر مکانیکی EA II فیشر برای کاربردهای مشخص در بتن بدون ترک و همچنین اتصالات چندگانه سیستم‌های غیرسازه‌ای در بتن ترک‌خورده دارای ارزیابی فنی است. تأییدیه ETA-07/0135 به مجموعه‌ای از کاربردهای انکر در بتن بدون ترک مربوط می‌شود، درحالی‌که ETA-07/0142 شرایط اتصالات چندگانه و افزونه در سیستم‌های غیرسازه‌ای را پوشش می‌دهد. این تفاوت مهم است، زیرا وجود تأییدیه استفاده چندگانه در بتن ترک‌خورده به معنی مجاز بودن یک اتصال منفرد با هر نوع بارگذاری نیست. در سیستم‌هایی مانند سقف کاذب، ریل تأسیساتی و ساپورت لوله، تعداد نقاط مهار و نحوه توزیع بار در عملکرد مجموعه نقش دارند. برای بتن‌های با مقاومت متفاوت نیز ظرفیت مجاز باید براساس شرایط تأییدیه محاسبه شود. هنگام انتخاب محصول برای پروژه‌های حساس، نوع اتصال و شرایط واقعی بتن باید پیش از تعیین سایز بررسی شوند.

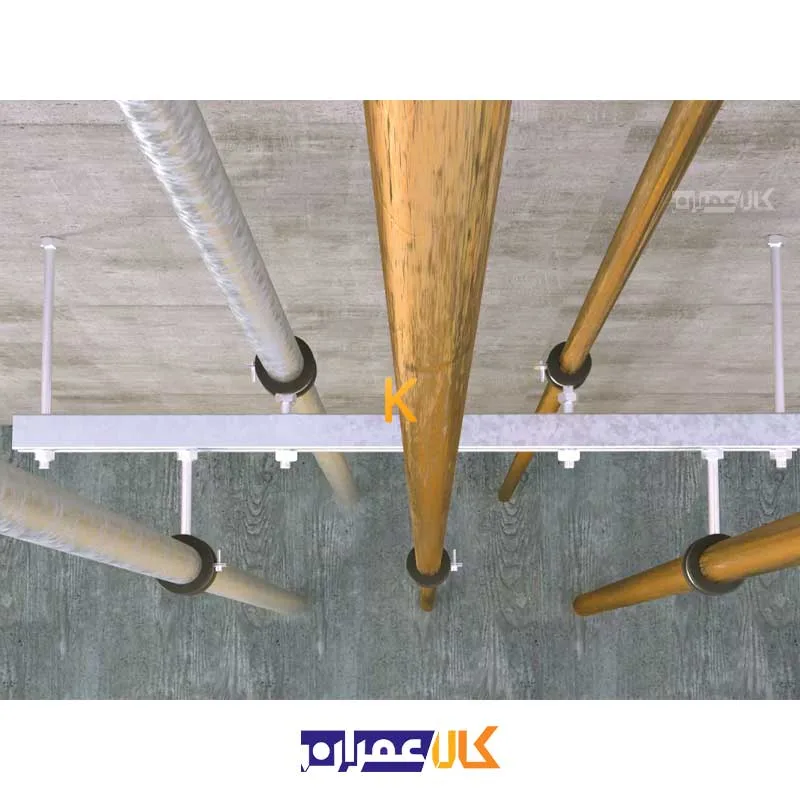

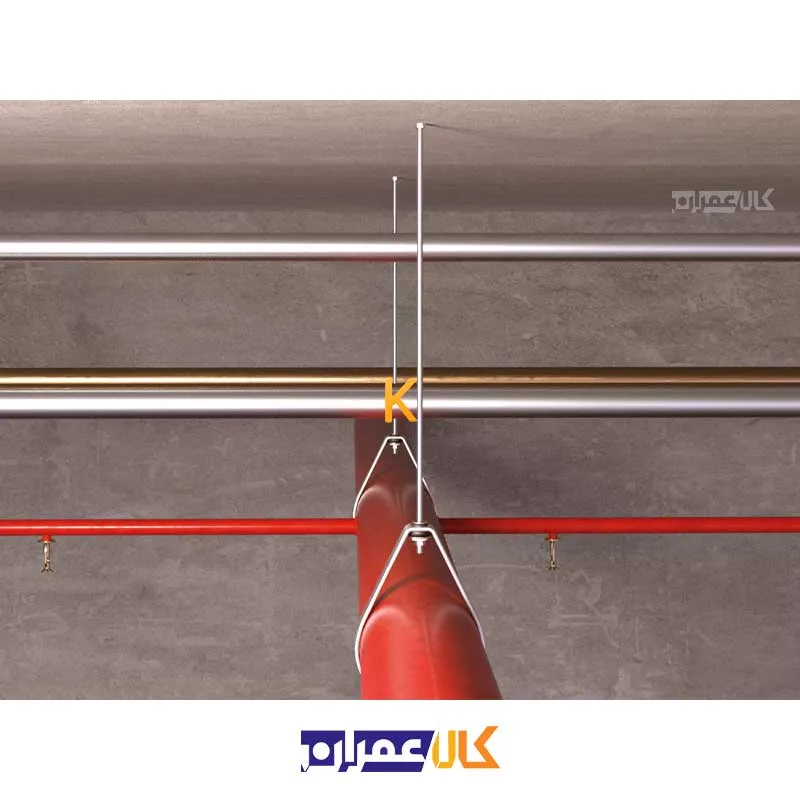

کاربرد انکر EA II فیشر آلمان در تأسیسات ساختمان

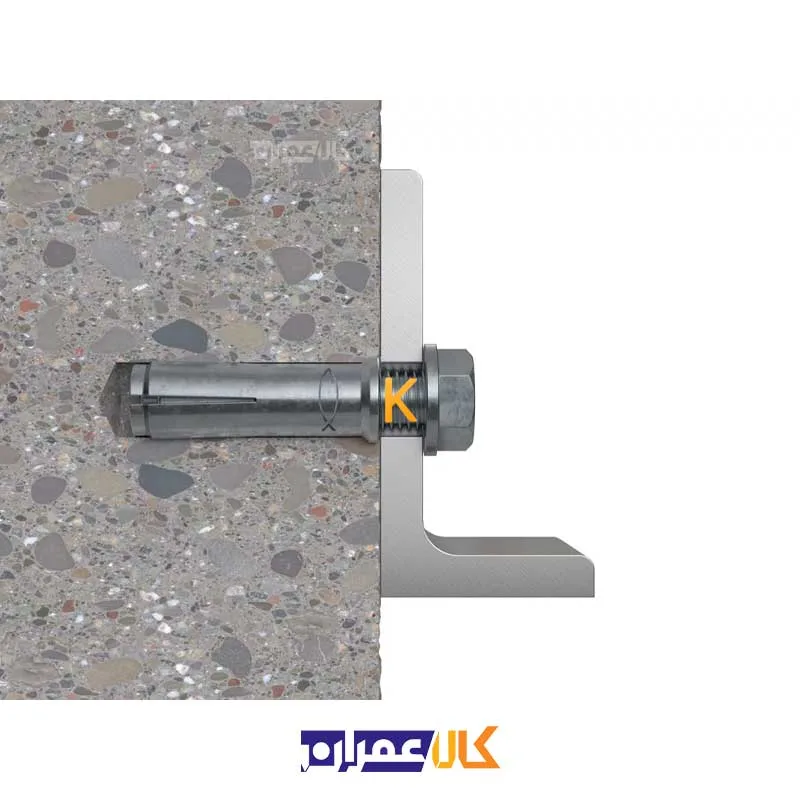

انکر سقفی EA II فیشر برای اتصال مجموعه‌های تأسیساتی به بتن از جمله ساپورت مدولار، لوله‌ها، کانال‌های تهویه، سینی کابل و سیستم‌های اسپرینکلر کاربرد دارد. رزوه داخلی متریک امکان استفاده از پیچ متری یا راد تمام‌رزوه متناسب با سایز انکر را فراهم می‌کند و اتصال نهایی بدون وجود استادبولت ثابت روی بدنه انجام می‌شود. در اجرای ساپورت‌ها، انتخاب سایز رزوه باید با قطعاتی مانند راد، بست، مهره و اجزای نگهدارنده هماهنگ باشد. برای مثال، مدل M10 با اتصال رزوه M10 ارتباط دارد، اما قطر سوراخ بتن موردنیاز آن ۱۲ میلی‌متر است. در کاربردهای دارای الزامات ایمنی، از جمله بعضی سیستم‌های آویز و اطفای حریق، طراحی و شرایط تأییدیه باید کنترل شوند. EA II برای این دسته از اتصالات یک سیستم مهار تخصصی است و نباید به‌عنوان انکر عمومی برای تمام مصالح و بارگذاری‌ها معرفی شود.

تفاوت سایز رزوه داخلی، قطر مته و عمق سوراخ

سه پارامتر اصلی در انتخاب انکر بولت EA II فیشر عبارت‌اند از قطر رزوه داخلی، طول بدنه و قطر مته بتن. اندازه رزوه با حرف M مشخص می‌شود و بیانگر قطر اسمی پیچ یا رادی است که به انکر متصل خواهد شد. قطر سوراخ بتن معمولاً از سایز رزوه بزرگ‌تر است؛ برای مثال، EA II M8 به مته ۱۰ میلی‌متری، M10 به مته ۱۲ میلی‌متری و M12 به مته ۱۵ میلی‌متری نیاز دارد. حداقل عمق سوراخ نیز بر اساس طول بدنه تعیین می‌شود و نباید با طول درگیری پیچ داخل انکر اشتباه گرفته شود. برای دو مدل M10×25 و M10×40، قطر مته یکسان است اما عمق سوراخ و پارامترهای مهار تفاوت دارند. همین اختلاف نشان می‌دهد که انتخاب انکر فقط براساس رزوه داخلی برای یک اتصال مهندسی کافی نیست.

عمق مؤثر مهار و طول درگیری رزوه در EA II

عمق مؤثر مهار (hef) فاصله‌ای است که در محاسبات مقاومت انکر مورد استفاده قرار می‌گیرد و یکی از مشخصات مهم طراحی اتصال است. پارامتر h1 به عمق سوراخ مربوط می‌شود و ممکن است از عمق مؤثر مهار بیشتر باشد. از طرف دیگر، حداقل و حداکثر طول درگیری رزوه با نمادهای lE,min و lE,max مشخص می‌شوند و به میزان ورود پیچ یا راد به قسمت رزوه‌دار انکر مربوط هستند. برای مثال، در EA II M10×40 طول درگیری رزوه از ۱۰ تا ۱۷ میلی‌متر تعریف شده است، درحالی‌که در M10×25 این محدوده ۱۰ تا ۱۴ میلی‌متر است. افزایش طول پیچ نباید باعث برخورد نامناسب آن با مکانیزم داخلی انکر شود. بنابراین ابعاد قطعه متصل‌شونده، ضخامت اتصال و طول رزوه باید مطابق محدودیت‌های فنی مدل انتخاب شوند.

انتخاب مته چهارشیار و پنج‌شیار برای EA II

انتخاب مته بتن مناسب باید براساس قطر سوراخ تعریف‌شده برای هر سایز EA II انجام شود. قطرهای ۸، ۱۰، ۱۲ و ۱۵ میلی‌متر در گروه مته‌های رایج برای سوراخ‌کاری بتن قرار دارند و معمولاً با مته چهارشیار SDS Plus و دستگاه سازگار قابل بررسی هستند. در سایزهای بزرگ‌تر مانند M16 و M20، مته‌های ۲۰ و ۲۵ میلی‌متری به کار می‌روند و استفاده از سیستم مته پنج‌شیار SDS Max نیز بسته به دستگاه و شرایط کار قابل بررسی است. این تقسیم‌بندی به معنای ممنوعیت استفاده از سایر سیستم‌های سازگار یا یکسان بودن توان تمام بتن‌کن‌ها نیست. قطر سوراخ و ظرفیت دستگاه باید با ابعاد انکر مطابقت داشته باشند. برای بررسی محصولات مرتبط می‌توان از مته چهارشیار SDS Plus کالا عمران استفاده کرد.

۳. جدول کامل سایزبندی انکر EA II فیشر

این خانواده در نسخه فولادی گالوانیزه دارای ۱۲ سایز است. قطر مته، طول بدنه و حداقل عمق سوراخ برای هر مدل متفاوت است. کد کارخانه‌ای مبنای دقیق شناسایی محصول قرار می‌گیرد و برای کنترل سفارش و موجودی اهمیت دارد. تعداد در بسته نیز براساس بسته‌بندی استاندارد فیشر مشخص شده است. این مشخصات در کنار یکدیگر امکان انتخاب فنی و مقایسه صحیح مدل‌ها را فراهم می‌کنند. وضعیت موجودی هر سایز مستقل از عرضه رسمی آن تعیین می‌شود.

واحد ابعاد میلی‌متر است.

۴. توضیح اختصاصی سایزهای انکر بولت EA II فیشر

انکر بولت EA II فیشر سایز M6×25

انکر EA II M6×25 فیشر کوچک‌ترین مدل کم‌عمق این مجموعه است و برای اتصالاتی با رزوه M6 و شرایط بارگذاری متناسب کاربرد دارد. طول بدنه ۲۵ میلی‌متر و قطر مته بتن آن ۸ میلی‌متر است. این نسخه در گروه انکرهای کوتاه قرار می‌گیرد و دارای نقطه تثبیت اولیه برای کمک به نگهداری انکر در سوراخ پیش از تنظیم است. عمق مؤثر مهار ۲۵ میلی‌متری، آن را از نسخه M6×30 متمایز می‌کند. در خرید انکر EA II فیشر سایز M6×25 باید نوع اتصال و محدودیت‌های تأییدیه بررسی شوند. قیمت انکر EA II M6×25 براساس کد 532230 و بسته‌بندی آن تعیین می‌شود.

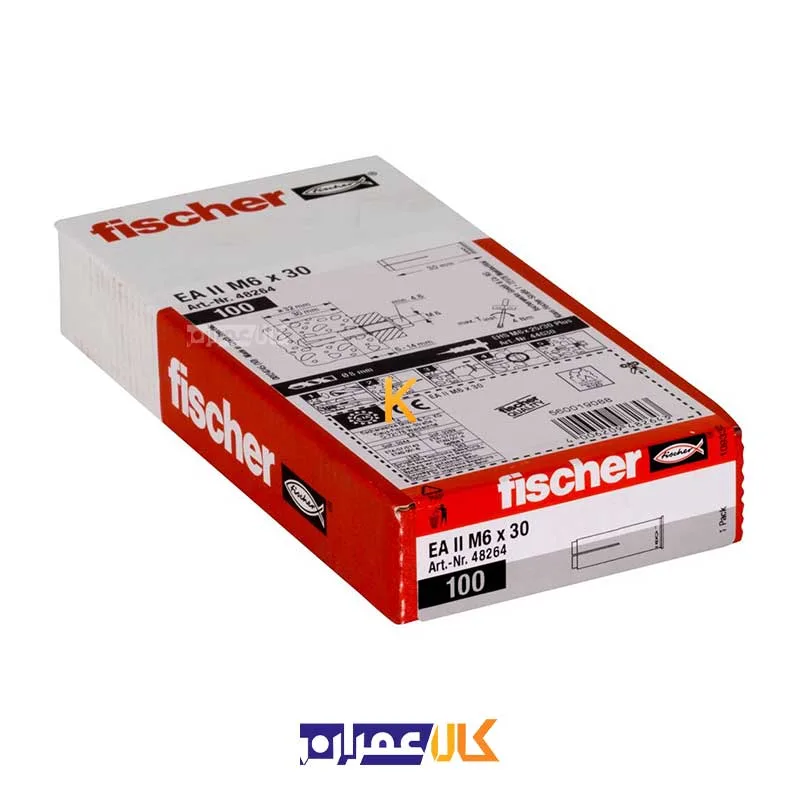

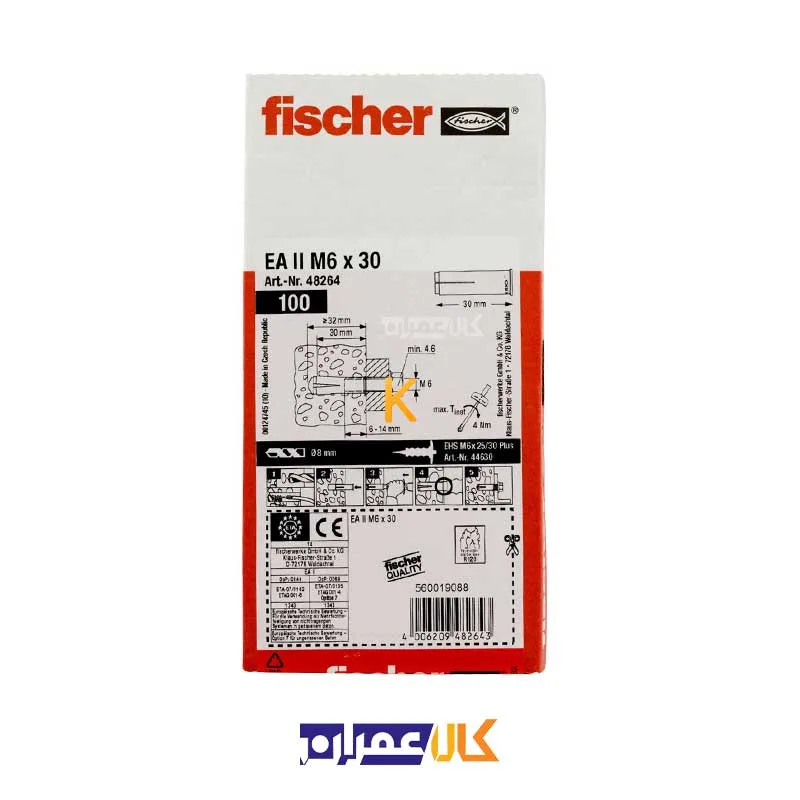

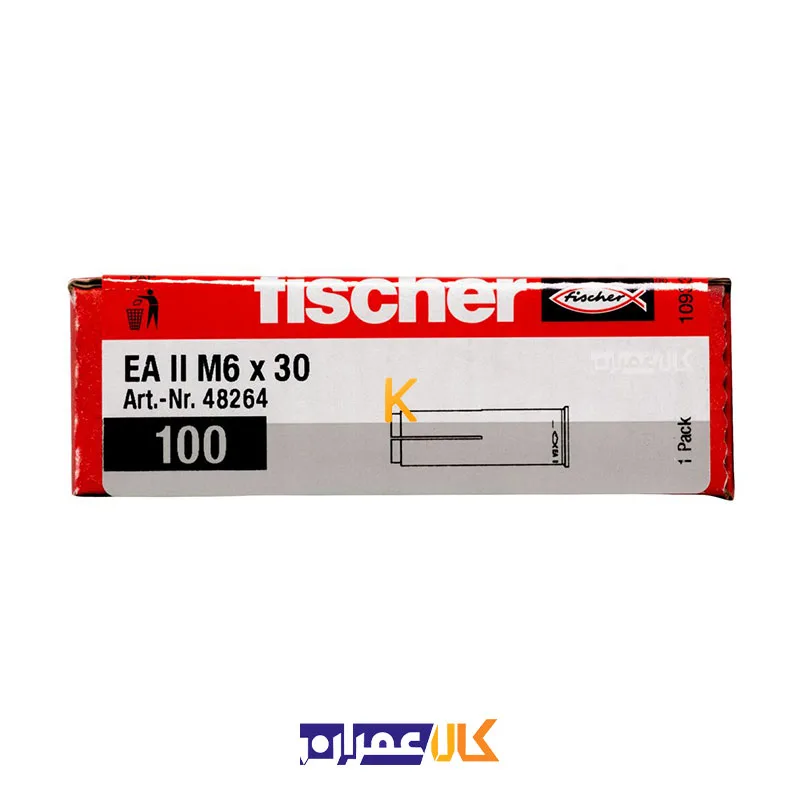

انکر بولت EA II فیشر سایز M6×30

انکر EA II M6×30 فیشر دارای رزوه داخلی M6 و طول بدنه ۳۰ میلی‌متر است. این مدل نسبت به نسخه M6×25 عمق مهار بیشتری دارد و برای اتصالاتی قابل بررسی است که شرایط استفاده از نسخه بلندتر را دارند. قطر مته بتن همچنان ۸ میلی‌متر است، اما حداقل عمق سوراخ به ۳۲ میلی‌متر افزایش پیدا می‌کند. محدوده درگیری رزوه ۶ تا ۱۴ میلی‌متر است و باید با پیچ یا راد انتخاب‌شده هماهنگ باشد. در خرید انکر رزوه داخلی EA II M6×30، انتخاب طول مناسب اهمیت دارد. قیمت انکر فیشر EA II M6×30 مطابق کد 048264 بررسی می‌شود.

انکر بولت EA II فیشر سایز M8×25

انکر EA II M8×25 فیشر از نسخه‌های کم‌عمق این خانواده است و برای اتصال راد یا پیچ با رزوه M8 در شرایط مجاز طراحی شده است. این مدل دارای بدنه ۲۵ میلی‌متری و قطر مته بتن ۱۰ میلی‌متر است. وجود نقطه تثبیت اولیه در مدل‌های کوتاه، به قرارگیری موقت انکر در بعضی اتصالات بالاسری کمک می‌کند. عمق مؤثر مهار این نسخه ۲۵ میلی‌متر است و نباید با مدل M8×30 یکسان در نظر گرفته شود. در خرید انکر EA II M8×25 فیشر باید الزامات اتصال چندگانه و شرایط بتن بررسی شوند. قیمت انکر EA II سایز M8×25 با کد 532231 مشخص می‌شود.

انکر بولت EA II فیشر سایز M8×30

انکر EA II M8×30 فیشر یکی از مدل‌های کاربردی برای اتصالات تأسیساتی با رزوه داخلی M8 است. بدنه این مدل ۳۰ میلی‌متر طول دارد و سوراخ‌کاری آن با قطر اسمی ۱۰ میلی‌متر مرتبط است. تفاوت آن با M8×25 در عمق مهار و شرایط مهندسی اتصال قرار دارد. این نسخه برای سیستم‌های ساپورت و نگهدارنده‌ای که رزوه M8 موردنیاز دارند قابل بررسی است. در خرید انکر EA II فیشر سایز M8×30، هماهنگی ابزار تنظیم با مدل انکر اهمیت دارد. قیمت انکر EA II M8×30 براساس کد 048284 ثبت می‌شود.

انکر بولت EA II فیشر سایز M8×40

انکر EA II M8×40 فیشر بلندترین نسخه دارای رزوه M8 در این مجموعه است. این مدل با طول بدنه ۴۰ میلی‌متر و قطر مته ۱۰ میلی‌متر، نسبت به M8×25 و M8×30 عمق مؤثر مهار بیشتری دارد. افزایش عمق می‌تواند بر پارامترهای مقاومت طراحی اتصال اثر بگذارد، اما ظرفیت نهایی باید مطابق شرایط بتن و تأییدیه تعیین شود. محدوده درگیری رزوه این مدل همچنان ۸ تا ۱۴ میلی‌متر است؛ بنابراین طول بیشتر بدنه به معنی افزایش نامحدود عمق ورود پیچ نیست. در خرید انکر EA II M8×40 فیشر باید نوع قطعه اتصال بررسی شود. قیمت انکر فیشر سایز M8×40 متعلق به کد 048323 است.

انکر بولت EA II فیشر سایز M10×25

انکر EA II M10×25 فیشر یک انکر رزوه داخلی کم‌عمق با بدنه ۲۵ میلی‌متری است. این مدل با وجود رزوه M10، به سوراخ بتن با قطر اسمی ۱۲ میلی‌متر نیاز دارد. ساختار کوتاه آن برای کاربردهای مشخص اتصال چندگانه غیرسازه‌ای در نظر گرفته شده است و با مدل‌های بلندتر M10 تفاوت دارد. در این نسخه، نقطه تثبیت اولیه به نگهداری انکر پیش از تنظیم در نصب‌های بالاسری کمک می‌کند. برای خرید انکر EA II M10×25 با مته ۱۲ باید طول بدنه و محدودیت‌های مهار بررسی شوند. قیمت انکر EA II M10 کوتاه براساس کد 532232 تعیین می‌شود.

انکر بولت EA II فیشر سایز M10×30

انکر EA II M10×30 فیشر دارای رزوه داخلی M10 و طول بدنه ۳۰ میلی‌متر است. قطر مته بتن موردنیاز آن ۱۲ میلی‌متر است و از نظر سوراخ‌کاری با نسخه‌های M10×25 و M10×40 قطر مشترکی دارد. تفاوت این سه نسخه در طول بدنه و عمق مؤثر مهار است. مدل M10×30 برای اتصالاتی کاربرد دارد که مشخصات طراحی آنها با عمق مهار ۳۰ میلی‌متر هماهنگ باشد. در خرید انکر EA II فیشر M10×30 باید نوع ساپورت و شرایط بتن بررسی شود. قیمت انکر EA II M10×30 مطابق کد رسمی 048332 ارزیابی می‌شود.

انکر بولت EA II فیشر سایز M10×40

انکر EA II M10×40 فیشر یکی از سایزهای مهم برای اتصالات رزوه داخلی M10 در سیستم‌های تأسیساتی است. طول بدنه آن ۴۰ میلی‌متر و قطر سوراخ موردنیاز ۱۲ میلی‌متر است. در مقایسه با M10×25 و M10×30، عمق مؤثر مهار بیشتری دارد و حداکثر طول درگیری رزوه آن به ۱۷ میلی‌متر می‌رسد. این تفاوت در انتخاب پیچ یا راد و محاسبات مهندسی اتصال اهمیت دارد. برای خرید انکر EA II فیشر سایز M10×40 با مته ۱۲ باید مشخصات بتن و ابزار تنظیم کنترل شوند. قیمت انکر EA II M10×40 به کد 048339 مربوط است.

انکر بولت EA II فیشر سایز M12×25

انکر EA II M12×25 فیشر از مدل‌های کوتاه با رزوه داخلی M12 است. این نسخه دارای بدنه ۲۵ میلی‌متری و قطر مته بتن ۱۵ میلی‌متر است؛ بنابراین با وجود طول مشابه بعضی مدل‌های کوچک‌تر، به سوراخ بزرگ‌تری نیاز دارد. ساختار کم‌عمق و نقطه تثبیت اولیه، آن را برای کاربردهای خاص اتصال چندگانه غیرسازه‌ای قابل بررسی می‌کند. محدوده درگیری رزوه ۱۲ تا ۱۴ میلی‌متر است و نسبت به M12×50 محدودتر خواهد بود. در خرید انکر EA II M12×25 فیشر باید این محدودیت در انتخاب قطعه اتصال رعایت شود. قیمت انکر EA II M12 کوتاه براساس کد 532233 مشخص می‌شود.

انکر بولت EA II فیشر سایز M12×50

انکر EA II M12×50 فیشر با رزوه داخلی M12 و طول بدنه ۵۰ میلی‌متر برای اتصال‌های تأسیساتی و مکانیکی در بتن کاربرد دارد. قطر مته موردنیاز این مدل ۱۵ میلی‌متر است و نباید با نسخه مخصوص دستگاه کرگیری EA II-D که مشخصات متفاوتی دارد اشتباه گرفته شود. عمق مؤثر مهار این انکر ۵۰ میلی‌متر و حداکثر طول درگیری رزوه آن ۲۲ میلی‌متر است. این مدل نسبت به M12×25 طول بدنه و محدوده درگیری رزوه بیشتری دارد. در خرید انکر EA II فیشر M12×50 باید کد 048406 و نوع کاربرد کنترل شوند. قیمت انکر EA II M12×50 مربوط به مدل معمولی این خانواده است و مستقل از EA II-D بررسی می‌شود.

انکر بولت EA II فیشر سایز M16×65

انکر EA II M16×65 فیشر از نسخه‌های بزرگ این خانواده با رزوه داخلی M16 و طول بدنه ۶۵ میلی‌متر است. قطر مته بتن موردنیاز آن ۲۰ میلی‌متر و حداقل عمق سوراخ ۷۰ میلی‌متر است. این مدل برای اتصالاتی قابل بررسی است که طراحی آنها به رزوه M16 و مشخصات مهار متناسب نیاز دارد. در این سایز، انتخاب دستگاه سوراخ‌کاری و ابزار نصب اهمیت بیشتری پیدا می‌کند و فیشر ابزار مکانیکی EMS با اتصال SDS Max را نیز معرفی کرده است. در خرید انکر EA II فیشر M16×65 باید نوع قطعه اتصال و ظرفیت مهار بررسی شوند. قیمت انکر EA II M16 براساس کد 048408 تعیین می‌شود.

انکر بولت EA II فیشر سایز M20×80

انکر EA II M20×80 فیشر بزرگ‌ترین سایز خانواده فولادی گالوانیزه در مجموعه بررسی‌شده است. این مدل دارای رزوه داخلی M20 و طول بدنه ۸۰ میلی‌متر است و برای سوراخ‌کاری بتن به قطر اسمی ۲۵ میلی‌متر نیاز دارد. عمق مؤثر مهار ۸۰ میلی‌متری و محدوده درگیری رزوه ۲۰ تا ۳۴ میلی‌متر، آن را از سایر مدل‌های EA II متمایز می‌کند. برای تنظیم مکانیکی این نسخه، ابزار EMS مخصوص با اتصال SDS Max معرفی شده است. در خرید انکر EA II فیشر M20×80 باید ظرفیت سیستم مهار و شرایط طراحی پروژه تأیید شوند. قیمت انکر EA II M20 فیشر با کد رسمی 048409 بررسی می‌شود.

۵. جدول مقایسه انکر EA II فیشر با مدل‌های دیگر

تفاوت EA II معمولی با EA II-D

مدل EA II-D یک نسخه تخصصی مستقل برای کاربردهای مربوط به مهار بعضی تجهیزات کرگیری و برش الماسه است. در نسخه EA II M12×50 D، طراحی غلاف نسبت به مدل معمولی تقویت شده و قطر سوراخ موردنیاز ۱۶ میلی‌متر است. در مقابل، انکر EA II M12×50 معمولی دارای کد 048406 و قطر مته ۱۵ میلی‌متر است. مدل EA II-D کد جداگانه 048407 دارد و نباید با EA II معمولی ادغام شود. اختلاف یک میلی‌متری قطر مته و تفاوت ساختار غلاف، دلیل اهمیت تفکیک این دو محصول است. برای انتخاب هر یک باید کاربرد و مشخصات همان نسخه ملاک قرار گیرد.

ابزارهای نصب و تجهیزات مرتبط با انکر EA II

مته بتن، ابزار تنظیم مخصوص، پیچ یا راد رزوه‌دار، مهره و اجزای ساپورت، تجهیزات مکمل سیستم EA II هستند. فیشر برای نسخه‌های کم‌عمق، مته‌های EBB دارای کنترل عمق و برای تنظیم انکر، ابزارهای EHS Plus و EMS را معرفی کرده است. در مجموعه تجهیزات سوراخ‌کاری، قطر مته باید با مدل انکر مطابقت داشته باشد و نوع اتصال دستگاه نیز مستقل بررسی شود. برای مشاهده طیف وسیع‌تری از ابزارهای سوراخ‌کاری، دسته‌بندی مته در کالا عمران قابل استفاده است. پیچ و راد متصل‌شونده نیز باید با رزوه داخلی و محدودیت‌های طول درگیری انکر سازگار باشند. اقلام مکمل جزو اجزای استاندارد خود انکر نیستند و به‌صورت مستقل انتخاب می‌شوند.

کنترل فنی و ایمنی اتصالات EA II

انکر EA II باید مطابق شرایط بستر و محدوده تأییدیه فنی همان کاربرد انتخاب شود. نوع بتن، مقاومت فشاری، وضعیت ترک‌خوردگی، فاصله از لبه، تعداد انکرها و نحوه انتقال بار از پارامترهای اصلی طراحی هستند. در اتصالات سقفی و سیستم‌های دارای الزامات ایمنی، طراحی و کنترل مجموعه توسط فرد واجد صلاحیت اهمیت دارد. استفاده از ابزار تنظیم متناسب برای فعال‌سازی مکانیزم انبساط ضروری است و بستن پیچ جایگزین تنظیم اولیه انکر نمی‌شود. مدل فولادی گالوانیزه برای شرایط محیطی مناسب این نوع پوشش در نظر گرفته شده و در محیط‌های خورنده باید مقاومت خوردگی سیستم مستقل بررسی شود. کنترل صحت تنظیم و رعایت دستورالعمل معتبر سازنده از الزامات عملکرد قابل اتکای اتصال هستند.

۶. قیمت انکر بولت EA II فیشر

قیمت انکر بولت EA II فیشر به سایز رزوه داخلی، طول بدنه، کد کارخانه‌ای و تعداد در بسته بستگی دارد. برای مثال، مدل‌های M10×25، M10×30 و M10×40 با وجود رزوه یکسان، طول بدنه و مشخصات مهندسی متفاوت دارند و باید به‌صورت مستقل قیمت‌گذاری شوند. همچنین تعداد بسته‌بندی استاندارد در سایزهای کوچک و بزرگ متفاوت است و این موضوع هنگام مقایسه قیمت واحد اهمیت دارد. مدل EA II گالوانیزه از نظر جنس و نوع پوشش با نسخه استیل EA II R تفاوت دارد و قیمت این دو نباید در یک انتخاب مشترک نمایش داده شود. قیمت انکر بولت EA II فیشر در مجموعه کالا عمران برای اپراتوران ومجریان ساختمانی دارای تخفیف ویژه بوده و برای دریافت این تخفیفات باید در پنل کاربری خود درخواست مشتری عمده خود را ثبت کنید.

۷. خرید انکر بولت EA II فیشر از کالا عمران

خرید انکر بولت EA II فیشر به‌صورت آنلاین و حضوری از کالا عمران با انتخاب سایز رزوه و طول مناسب انجام می‌شود. این خانواده در ۱۲ سایز رسمی گالوانیزه از M6×25 تا M20×80 معرفی شده و برای اتصالات متناسب در بتن کاربرد دارد. هنگام انتخاب باید به تفاوت اندازه رزوه داخلی، قطر مته، عمق سوراخ و محدوده درگیری پیچ توجه شود. مدل‌های کوتاه ۲۵ میلی‌متری برای کاربردهای مشخص دارای شرایط متفاوتی نسبت به نسخه‌های بلندتر هستند. در کنار انتخاب خود انکر، سازگاری ابزار تنظیم، مته بتن و راد یا پیچ متصل‌شونده نیز اهمیت دارد. امکان خرید انکر بولت EA II فیشر در مجموعه کالا عمران به صورت حضوری وجود دارد اما بهتر است قبل از ارتباط با کارشناسان کالا عمران تماس بگیرید.

۸. نظر کارشناسان کالا عمران درباره EA II فیشر

در ارزیابی فنی کارشناسان کالا عمران، ویژگی متمایز انکر EA II فیشر ترکیب رزوه داخلی، لبه کنترل موقعیت و مکانیزم انبساطی با امکان کنترل تنظیم است. این ساختار برای اتصالات تأسیساتی دارای راد رزوه‌دار یا پیچ متریک کاربرد دارد و در مقایسه با انکرهای رزوه بیرونی، روش متفاوتی برای اتصال قطعات ارائه می‌دهد. نسخه‌های کم‌عمق ۲۵ میلی‌متری در پروژه‌های دارای شرایط نصب مناسب می‌توانند مفید باشند، اما نباید جایگزین عمومی مدل‌های بلندتر تلقی شوند. تفاوت عمق مؤثر مهار، طول درگیری رزوه و محدوده تأییدیه از معیارهای اصلی انتخاب سایز است. برای اتصالات پرتعداد، وجود ابزارهای تخصصی EHS Plus و EMS می‌تواند کنترل و یکنواختی نصب را بهبود دهد. هنگام خرید، انتخاب بر اساس کد واقعی، شرایط بتن و کاربرد مهندسی اهمیت بیشتری از انتخاب صرفاً بر مبنای قطر رزوه دارد.
