رول بولت فوق سنگین HSL3 هیلتی

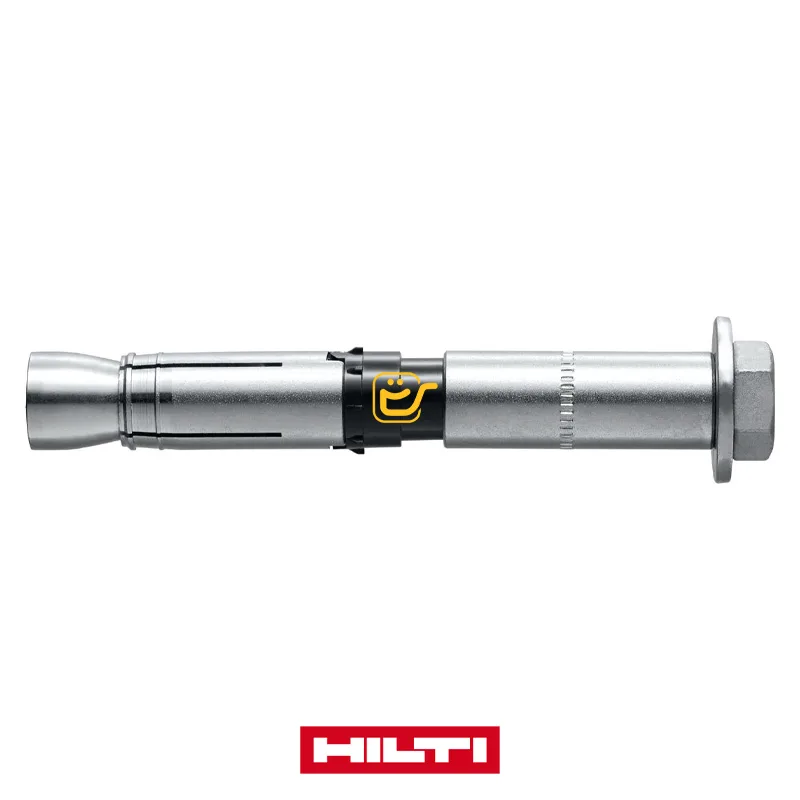

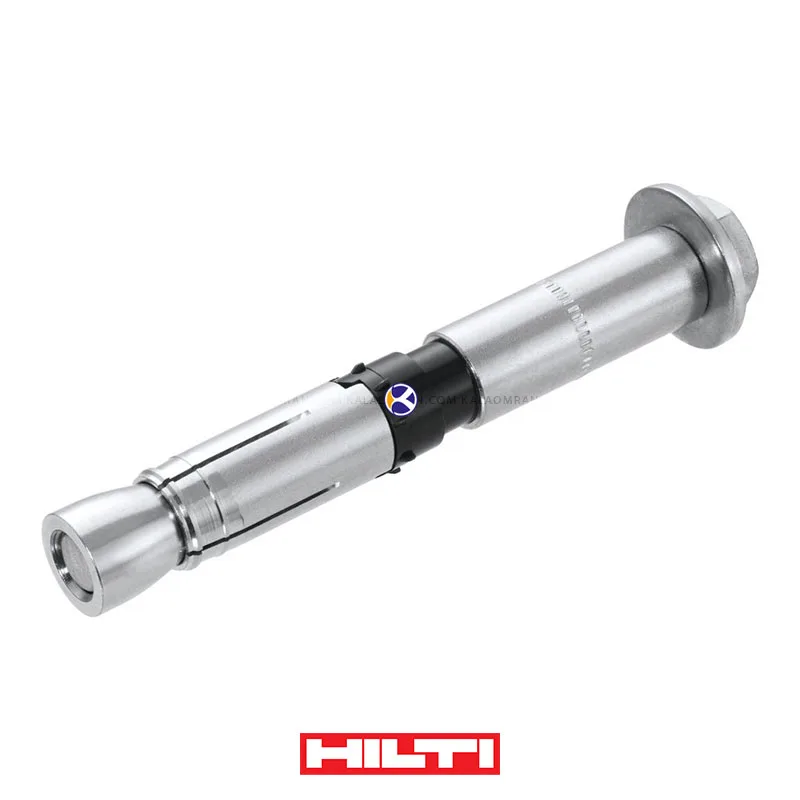

رول بولت فوق سنگین HSL3 هیلتی یا Hilti HSL-3 Heavy-Duty Anchor یک رول بولت مکانیکی فوق سنگین پرظرفیت با عملکرد انبساطی کنترل‌شونده با گشتاور است که برای اتصالات سنگین و حساس روی بتن طراحی شده است. این مدل استاندارد دارای سر شش‌گوش بوده و از فولاد کربنی با پوشش روی حداقل 5 میکرومتر ساخته شده است؛ پیچ داخلی نیز کلاس مقاومتی 8.8 دارد. طراحی و تولید نمونه اولیه رول بولت HSL3 توسط مهندسان هیلتی HILTI و در کشور آلمان صورت گرفته و این محصول نمونه نسل 3 به روز شده از خانواده HSL برند هیلتی است.

تفاوت HSL-3 با رول بولت‌های سبک‌تر فقط در قطر بیشتر نیست. بدنه و Sleeve پرمقاومت این سیستم بخش مهمی از انتقال بار برشی را بر عهده دارد و مکانیزم Force-Controlled Expansion امکان ادامه انبساط سیستم در شرایط طراحی‌شده را فراهم می‌کند. هیلتی این خانواده را برای اتصالات سنگین و کاربردهایی که ایمنی و ظرفیت اتصال اهمیت زیادی دارد معرفی کرده است. سری استاندارد HSL-3 در شش قطر M8، M10، M12، M16، M20 و M24 تولید شده و هر قطر سه مدل با ضخامت اتصال متفاوت دارد؛ در مجموع 18 واریانت رسمی برای نسخه سرشش‌گوش فولادی وجود دارد.

کاربرد رول بولت HSL3 هیلتی و مناسب چه کسانی است؟

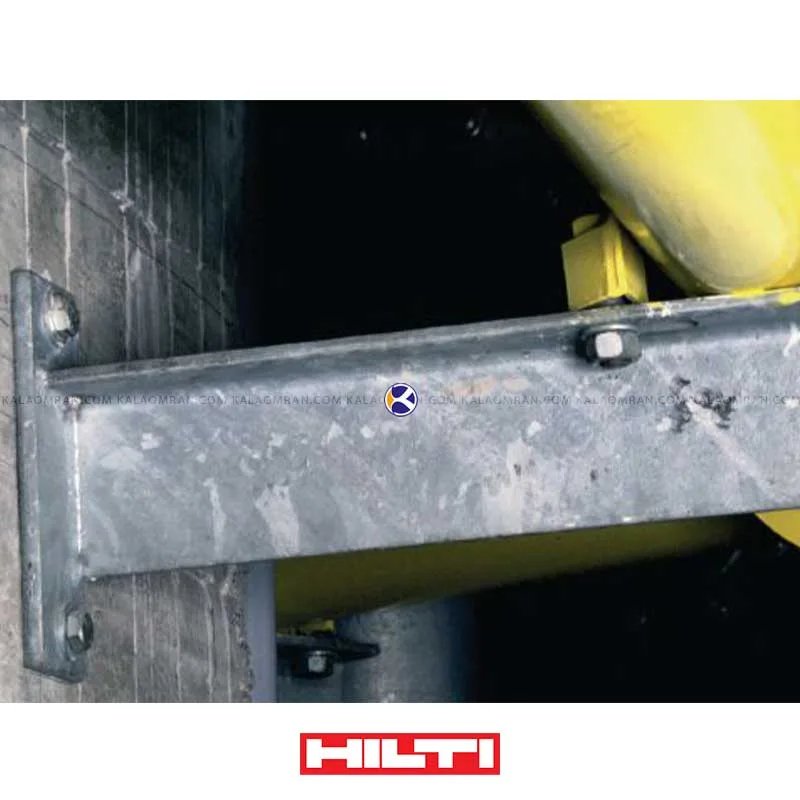

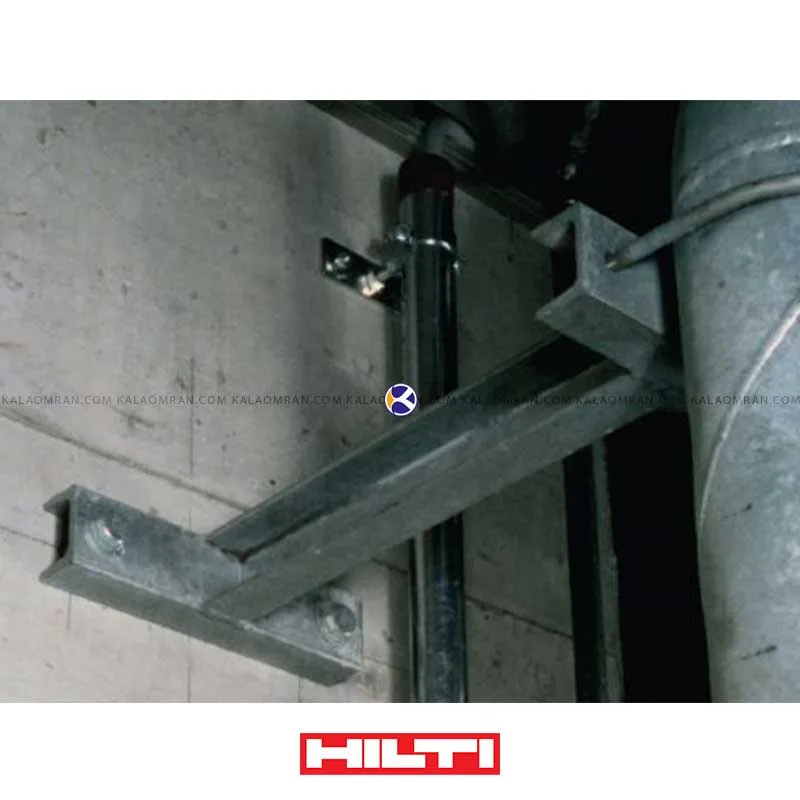

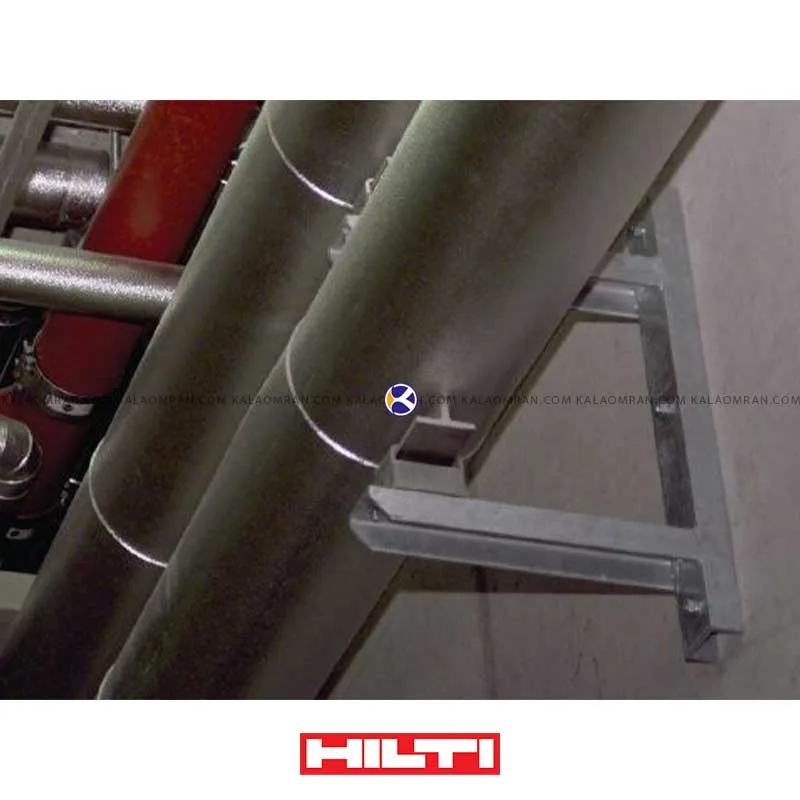

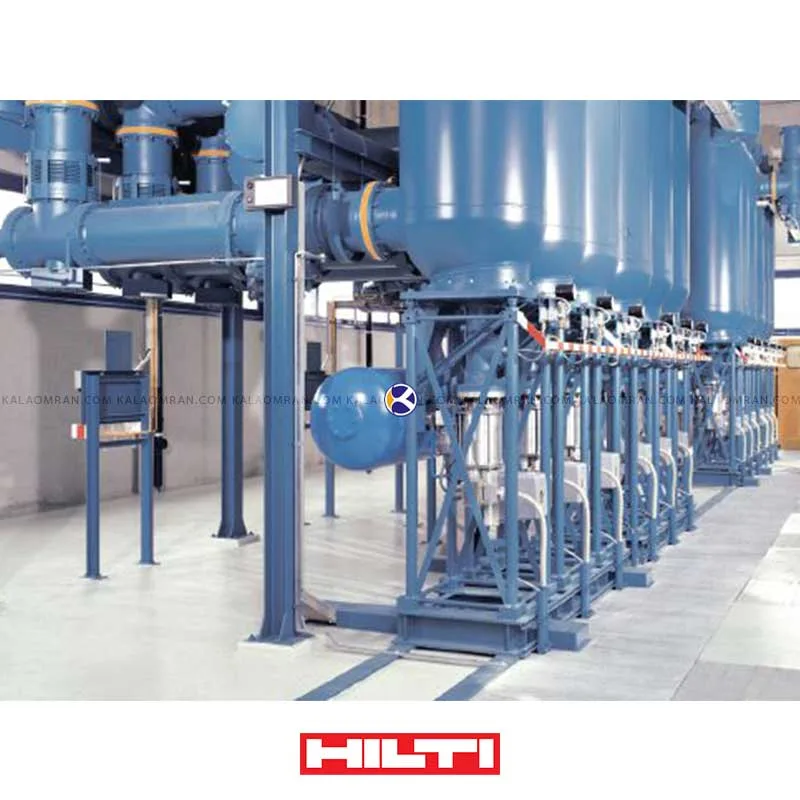

این بولت مکانیکی برای پروژه‌هایی طراحی شده که یک رول بولت عمومی ظرفیت یا پشتوانه فنی کافی ندارد. کاربردهای رسمی هیلتی شامل ماشین‌آلات، تجهیزات سنگین، ستون‌های فولادی، ساپورت‌های سنگین لوله، پمپ‌ها، تکیه‌گاه تیر، تجهیزات پزشکی، کنسول‌ها، جرثقیل‌ها و بالابر خودرو است. هیلتی حتی HSL-3 را برای برخی کاربردهای بسیار حساس و پروژه‌های صنعتی با الزامات بالای ایمنی معرفی کرده است. برای مجری سازه فلزی، پیمانکار صنعتی و طراح بیس‌پلیت، مزیت مهم HSL-3 این است که قطر مته، گشتاور، ضخامت قطعه قابل اتصال و ابعاد هر SKU از پیش مشخص هستند و اتصال می‌تواند در نرم‌افزارهای طراحی انکر بررسی شود. پیشنهاد می شود اجرای رول بولت HSL3 هیلتی توسط اپراتور ماهر و آشنا با این سیستم صورت گیرد.

تفاوت HSL-3 با سایر نسخه‌های همین خانواده

خانواده قدیمی HSL-3 نسخه‌های متعددی داشته است، اما محصول این صفحه فقط HSL-3 استاندارد با سر شش‌گوش است. در ETA رسمی، نسخه‌های دیگری مانند HSL-3-G با رزوه بیرونی، HSL-3-B با Safety Cap، HSL-3-SH با سر آلن و HSL-3-SK با سر خزینه نیز تعریف شده‌اند. نسخه HSL-3-R نیز استنلس استیل است. هیچ‌کدام از مشخصات ابعادی این نسخه‌ها در جدول محصول حاضر با HSL-3 استاندارد ترکیب نشده‌اند. متاسفانه تمامی مدل های HSL3 که کاربرد های متفاوتی نیز دارند، وارد بازار ایران و مجموعه کالا عمران نمی شود و تنها نسخه استاندارد و سایز های پر استفاده موجود هستند.

عملکرد در بتن ترک‌دار و بدون ترک

ETA-02/0042 استفاده از رول بولت هیلتی HSL-3 را در بتن معمولی C20/25 تا C50/60، هم در بتن ترک‌دار و هم بتن بدون ترک پوشش می‌دهد. این موضوع یکی از تفاوت‌های مهم HSL-3 با بسیاری از رول بولت‌های اقتصادی است که تأییدیه اصلی آن‌ها فقط برای بتن بدون ترک صادر شده است. در طراحی واقعی، ظرفیت اتصال فقط با قطر HSL-3 تعیین نمی‌شود. مقاومت بتن، ترک‌دار بودن بتن، فاصله از لبه، فاصله بین انکرها، ضخامت عضو، جهت بار و ترکیب کشش و برش همگی باید بررسی شوند. قبل از سفارش و یا اجرا حتما باید جدید ترین تائیدیه و برگه های عملکردی محصول را از سایت اصلی خود هیلتی ذخیره سازی و مشاهده کنید.

مکانیزم Force-Controlled Expansion در HSL3

HSL-3 از مکانیزم انبساط کنترل‌شونده بهره می‌برد. پس از قرارگیری انکر داخل سوراخ و اعمال گشتاور، اجزای انبساطی درون سوراخ فعال شده و فشار شعاعی ایجاد می‌کنند. یکی از ویژگی‌های مهم طراحی، Collapsing Element است که هیلتی برای جلوگیری از چرخیدن انکر در سوراخ و کمک به Clamp شدن قابل‌اعتماد قطعه معرفی کرده است. این ساختار در اتصال‌های سنگین اهمیت بیشتری نسبت به رول بولت‌های ساده دارد. عملکرد HSL3 با نمونه محصولات مشابه از برند هیلتی متفاوت بوده و این سبک از رول بولت نحوه نصب متفاوتی دارد.

بدنه و Sleeve پرمقاومت HSL3

در HSL-3، Sleeve فقط نقش پوشش ظاهری ندارد و در مقاومت سیستم، به‌خصوص در برابر برش، مؤثر است. هیلتی ظرفیت بالای کششی و برشی و Sleeve مقاوم را از مزایای اصلی HSL-3 معرفی کرده است. همین ساختار باعث شده قطر سوراخ در HSL-3 از سایز رزوه بزرگ‌تر باشد؛ برای مثال HSL-3 M8 با مته 12 میلی‌متری و M16 با مته 24 میلی‌متری نصب می‌شود. یکی از تفاوت های رول بولت HSL3 با محصولات مشابه مانند HSA هیلتی در سایز این است که HSA M 10 دقیقا برابر با 10 میلی متر است و باید از مته 10 استفاده کنید اما HSL3 M8 را باید با مته 12 میلی متر سوراخکاری کنید.

نصب عبوری Through-Fastening

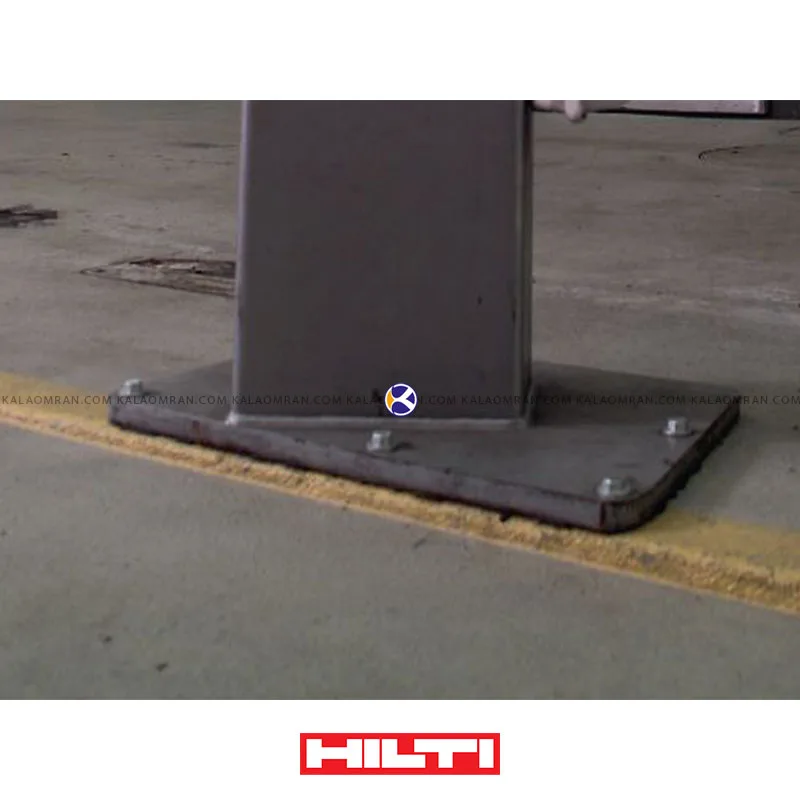

نوع نصب استاندارد HSL-3 Through-fastening است؛ یعنی انکر می‌تواند از داخل سوراخ بیس‌پلیت یا قطعه عبور کرده و در بتن نصب شود. این روش برای بیس‌پلیت‌ها و تجهیزات سنگین، اجرای سریع و کنترل‌شده‌ای ایجاد می‌کند. در هنگام نصب هیچگونه احتیاجی به باز کردن اجزای رول بولت HSL3 ندارید و تنها با جایگذاری مناسب بر روی بیس پلیت می توانید بولت را تا انتهای حفره هدایت و آن را با آچار ترکمتر سفت کنید.

جدول معرفی رول بولت HSL3 هیلتی

جدول سایزبندی کامل رول بولت HSL3 هیلتی

جدول زیر مستقیماً از کاتالوگ رسمی نسخه HSL-3 Hex Head استخراج شده است.

توضیح سایزهای رول بولت HSL3 هیلتی

رول بولت HSL3 هیلتی M8

HSL-3 M8 کوچک‌ترین قطر این خانواده فوق‌سنگین است، اما ساختار آن همچنان با یک رول بولت M8 معمولی تفاوت زیادی دارد و برای نصب به مته 12 میلی‌متری نیاز دارد. سه مدل M8/5، M8/20 و M8/40 به‌ترتیب برای قطعات با ضخامت حداکثر 5، 20 و 40 میلی‌متر تولید شده‌اند. گشتاور هر سه مدل 25 نیوتن‌متر و عمق حفاری 80 میلی‌متر است. M8 برای اتصال‌هایی مناسب است که ظرفیت سیستم HSL موردنیاز است ولی ابعاد بیس‌پلیت یا فضای اتصال اجازه استفاده از قطرهای بزرگ‌تر را نمی‌دهد.

رول بولت HSL3 هیلتی M10

HSL-3 M10 در سه مدل 5، 20 و 40 میلی‌متر ضخامت اتصال تولید شده و طول کلی آن از 95 تا 130 میلی‌متر تغییر می‌کند. برای نصب این قطر از مته 15 میلی‌متری، سوراخ بیس‌پلیت 17 میلی‌متری و گشتاور 50 نیوتن‌متر استفاده می‌شود. این سایز نسبت به M8 ظرفیت و سطح مقطع بیشتری دارد و برای ساپورت‌های سنگین‌تر، تجهیزات صنعتی و بیس‌پلیت‌هایی که هنوز به M12 نیاز ندارند مناسب است.

رول بولت HSL3 هیلتی M12

HSL-3 M12 یکی از سایزهای مهم این سری برای اتصالات صنعتی است. مدل‌های M12/5، M12/25 و M12/50 دارای طول‌های 111، 131 و 156 میلی‌متر هستند. قطر سوراخ بتن 18 میلی‌متر، سوراخ بیس‌پلیت 20 میلی‌متر و گشتاور نصب 80 نیوتن‌متر است. M12 برای بیس‌پلیت، ماشین‌آلات، تجهیزات و سازه‌های فلزی با بار بالاتر از M8 و M10 کاربرد دارد.

رول بولت HSL3 هیلتی M16

HSL-3 M16 وارد محدوده اتصالات سنگین‌تر خانواده می‌شود. برای این قطر مته 24 میلی‌متری، سوراخ بیس‌پلیت 26 میلی‌متری و گشتاور 120 نیوتن‌متر نیاز است. مدل‌های M16/10، M16/25 و M16/50 طول‌های 138، 153 و 178 میلی‌متری دارند. این قطر برای ستون‌های فلزی، ساپورت‌های سنگین، ماشین‌آلات و تجهیزاتی مناسب است که بار کششی و به‌خصوص برشی قابل‌توجهی به اتصال وارد می‌کنند.

رول بولت HSL3 هیلتی M20

HSL-3 M20 یک انکر فوق‌سنگین با مته 28 میلی‌متری و گشتاور نصب 200 نیوتن‌متر است. مدل‌های /10، /30 و /60 برای قطعات با ضخامت‌های مختلف تولید شده‌اند و طول انکر از 163 تا 213 میلی‌متر تغییر می‌کند. این سایز برای ماشین‌آلات سنگین، ستون، پایه تجهیزات، ساپورت‌های صنعتی و اتصال‌هایی قابل بررسی است که انتخاب آن‌ها بر اساس محاسبات مهندسی انجام شده باشد.

رول بولت HSL3 هیلتی M24

HSL-3 M24 بزرگ‌ترین قطر نسخه استاندارد HSL-3 است. نصب آن با مته 32 میلی‌متری، سوراخ بیس‌پلیت 35 میلی‌متری و گشتاور 250 نیوتن‌متر انجام می‌شود. سه مدل M24/10، M24/30 و M24/60 طول‌های 185، 205 و 235 میلی‌متری دارند. M24 برای اتصال‌های واقعاً سنگین طراحی شده و انتخاب آن باید بر اساس بار و هندسه اتصال باشد؛ استفاده از بزرگ‌ترین قطر بدون نیاز محاسباتی فقط هزینه حفاری و اجرا را افزایش می‌دهد.

جدول باربری کششی و برشی HSL-3

کاتالوگ رسمی هیلتی برای HSL-3، در شرایط مرجع خود، بارهای توصیه‌شده زیر را منتشر کرده است. این مقادیر Nrec و Vrec هستند و جایگزین طراحی کامل اتصال با درنظرگرفتن لبه، فاصله انکرها، مقاومت بتن و ترکیب بار نیستند. در نظر داشته باید این اعدا تنها جنبه اطلاع رسانی داشته و نباید ملاک طراحی پروژه شما قرار گیرد. در زمان طراحی حتما باید به سایت اصلی HILTI مراجعه و جدید ترین اسناد را ذخیره سازی و مشاهده کنید.

ETA همچنین بار برشی 17.8 تا 101.4 کیلونیوتن را برای سایزهای M8 تا M24 در جدول جابه‌جایی برشی HSL-3 ثبت کرده است.

مقایسه HSL3 با انکرهای نزدیک

HSL4 محصول فعلی جانشین این خانواده است و همچنان ساختار Heavy-Duty، ETA Option 1 و سایزبندی M8 تا M24 را ادامه می‌دهد. امکان خرید و مشاهده رول بولت فوق سنگین HSL4 هیلتی نیز در سایت کالا عمران امکان پذیر است. در صورتی که نیاز به خرید تعداد از این رول بولت ها داشتید و این سایز ها در سایت کالا عمران موجود نبودند می توانید با کارشناسان کالا عمران تماس بگیرید.

محصولات و تجهیزات مرتبط با رول بولت HSL3 هیلتی

برای اجرای HSL-3، قطر مته برابر سایز رزوه نیست. به‌ترتیب باید از مته‌های 12، 15، 18، 24، 28 و 32 میلی‌متری برای M8 تا M24 استفاده شود.

تجهیزات اجرایی شامل:

• بتن‌کن یا سیستم حفاری مناسب

• مته با قطر صحیح

• ابزار تمیزکاری سوراخ

• چکش نصب

• آچار متناسب

• ترک‌متر با محدوده مناسب گشتاور

در نظر داشته باشید در صورتی که یک رول بولت آلمانی مانند HSL3 هیلتی را خریداری می کنید باید به اصول و قوانین نصب محصول نیز عمل کنید. کمپانی هیلتی دستورالعمل هایی برای نصب درست و اصولی ای برای این محصول ارائه کرده است که اپراتور حتما باید به این موارد واقف باشد. برای نصب درست و اصولی شما نیاز به دریل مناسب و مته با سایز درست هستید که تمامی این محصولات را می توانید در سایت کالا عمران مشاهده و خریداری کنید.

نحوه استفاده صحیح از رول بولت HSL3 هیلتی

پس از مشخص‌کردن محل اتصال، سوراخ باید با قطر و عمق مربوط به سایز HSL-3 ایجاد شود. سوراخ بیس‌پلیت نیز باید مطابق جدول باشد؛ برای مثال M12 به سوراخ 20 میلی‌متری روی صفحه نیاز دارد. انکر به روش Through-fastening از داخل صفحه وارد سوراخ می‌شود. پس از نشاندن صحیح، پیچ شش‌گوش با گشتاور مشخص بسته می‌شود. مقادیر گشتاور از 25 نیوتن‌متر برای M8 تا 250 نیوتن‌متر برای M24 تغییر می‌کنند. استفاده از گشتاور نامناسب می‌تواند عملکرد سیستم انبساطی را از وضعیت طراحی‌شده خارج کند.

نکات ایمنی و شرایط محیطی HSL3

HSL-3 استاندارد از فولاد روی‌اندود ساخته شده و برای محیط داخلی خشک تعریف شده است. نسخه استنلس HSL-3-R محصول جداگانه‌ای است و نباید مشخصات خوردگی آن به HSL-3 فولادی نسبت داده شود. در ETA، عمر کاری مفروض 50 سال در شرایط طراحی ذکر شده است؛ این عدد «گارانتی 50 ساله» نیست و صرفاً مبنای ارزیابی فنی است.

قیمت رول بولت فوق سنگین HSL3 هیلتی

قیمت رول بولت HSL3 هیلتی به قطر، ضخامت قابل اتصال، طول کامل، موجودی کد قدیمی و تعداد داخل بسته وابسته است. برای مثال HSL-3 M12/5، M12/25 و M12/50 هر سه یک قطر دارند اما طول، میزان فولاد و ضخامت قطعه قابل نصب متفاوت است. از آنجا که HSL-3 استاندارد در تولید جاری هیلتی قرار ندارد، موجودی بازار نیز می‌تواند روی قیمت آن تأثیر بیشتری نسبت به محصولات جاری داشته باشد. قیمت رول بولت HSL3 هیلتی برای تعداد بالا و پروژه های ساختمانی در کالا عمران دارای تخفیف ویژه است. برای دریافت بهترین قیمت رول بولت HSL 3 هیلتی می توانید با کارشناسان کالا عمران تماس بگیرید.

خرید رول بولت فوق سنگین HSL3 هیلتی از کالا عمران

برای خرید رول بولت فوق سنگین HSL3 هیلتی به‌صورت آنلاین و حضوری از کالا عمران، علاوه بر قطر M8 تا M24 باید ضخامت قطعه اتصال نیز مشخص باشد تا مدل /5، /20، /25، /30، /40، /50 یا /60 به‌درستی انتخاب شود. کارشناسان فنی کالا عمران می‌توانند براساس ضخامت بیس‌پلیت، قطر سوراخ، نوع بتن و شرایط بارگذاری، کد مناسب موجودی HSL-3 را بررسی کنند. در پروژه‌های جدیدی که موجودی HSL-3 در دسترس نیست، HSL4 به‌عنوان نسل فعلی همین خانواده باید از نظر طراحی و جایگزینی بررسی شود. امکان خرید تعداد از رول بولت HSL 33 در کالا عمران امکان پذیر است. در صورتی که کالا قیمت نداشت می توانید با پر کردن فرم استعلام، قیمت محصول مورد نظر را از کارشناسان کالا عمران دریافت کنید.

جمع‌بندی رول بولت فوق سنگین HSL3 هیلتی

HSL-3 یک انکر مکانیکی فوق‌سنگین با Sleeve پرمقاومت، سر شش‌گوش و سیستم انبساط کنترل‌شونده است که در قطرهای M8 تا M24 برای بتن ترک‌دار و بدون ترک عرضه شده است. ظرفیت برشی بالا، ETA Option 1 و سایزبندی دقیق برای ضخامت‌های مختلف بیس‌پلیت از نقاط برجسته این خانواده هستند. مهم‌ترین ملاحظات آن، نیاز به سوراخ بزرگ‌تر از قطر رزوه، گشتاور بالای نصب در سایزهای بزرگ و توقف تولید نسل سوم است.

نظر کارشناسان کالا عمران درباره رول بولت HSL3 هیلتی

از دید کارشناسان کالا عمران، رول بولت فوق سنگین HSL3 هیلتی زمانی انتخاب منطقی است که اتصال به ظرفیت برشی بالا و ساختار Heavy-Duty واقعی نیاز داشته باشد. این محصول را نباید تنها با رول بولت‌های Wedge معمولی براساس قطر رزوه مقایسه کرد؛ Sleeve پرمقاومت و قطر حفاری بزرگ‌تر آن بخشی از طراحی سیستم هستند. در خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است Item Number و ضخامت قابل اتصال هر مدل قبل از سفارش کنترل شود، زیرا برای یک قطر سه SKU متفاوت وجود دارد. HSL-3 همچنان از نظر فنی محصول قدرتمندی است، اما نسل جاری این سیستم HSL4 است؛ بنابراین برای طراحی پروژه جدید یا زمانی که موجودی HSL-3 محدود است، بررسی HSL4 نیز منطقی خواهد بو
