انکر بولت HKV هیلتی
مشخصات اصلی کالا
انکر ضربهای رزوه داخل برند هیلتی
مناسب بتن بدون ترک و داخلی خشک
سایز بندی M6 - M8 - M10 - M12 - M16 - M20
ساختهشده از فولاد کربنی زینکپلیت
نصب دستی با ابزار HSD-G یا HSD-B
مناسب ساپورت تأسیسات و داکتکشی
قابل استفاده با پیچ یا میلرزوه
فاقد تأییدیه رسمی در صفحه محصول
ویژگی های کلیدی کالا
تحلیل تخصصی هوش مصنوعی
بر اساس دادههای واقعی و کارشناسان
نقاط قوت
- رزوه داخلی متریک، استفاده از پیچ و میلرزوه استاندارد را برای نصبهای تأسیساتی سادهتر میکند.
- طراحی بدون لبه، امکان نصب در عمق بیشتر و سطح همترازتر را فراهم میکند.
- ابزارهای HSD-G و HSD-M، کنترل نصب و بررسی بصری تنظیم صحیح را دقیقتر میکنند.
نقاط ضعف
- صفحه رسمی هیلتی برای این محصول تأییدیه یا گزارش تست رسمی اعلام نکرده است.
- بستر مناسب آن بتن بدون ترک است و برای بتن ترکدار باید گزینه دیگری بررسی شود.
- شرایط محیطی محصول فضای داخلی خشک است و برای محیط مرطوب یا بیرونی مناسب نیست.
مشخصات فنی
مشخصات فنی
معرفی و بررسی محصول
توضیحات کامل محصول

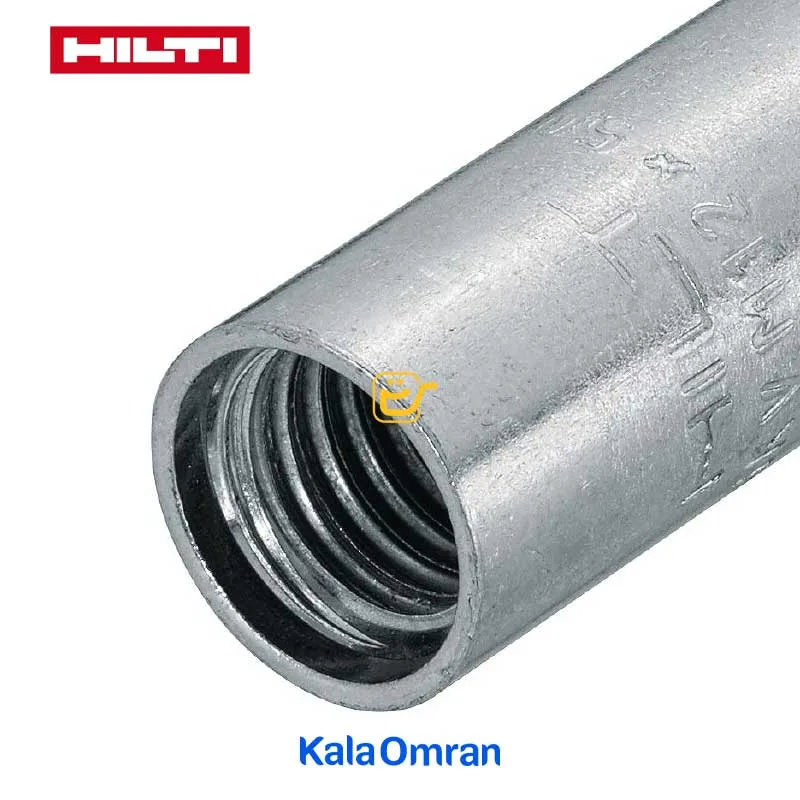

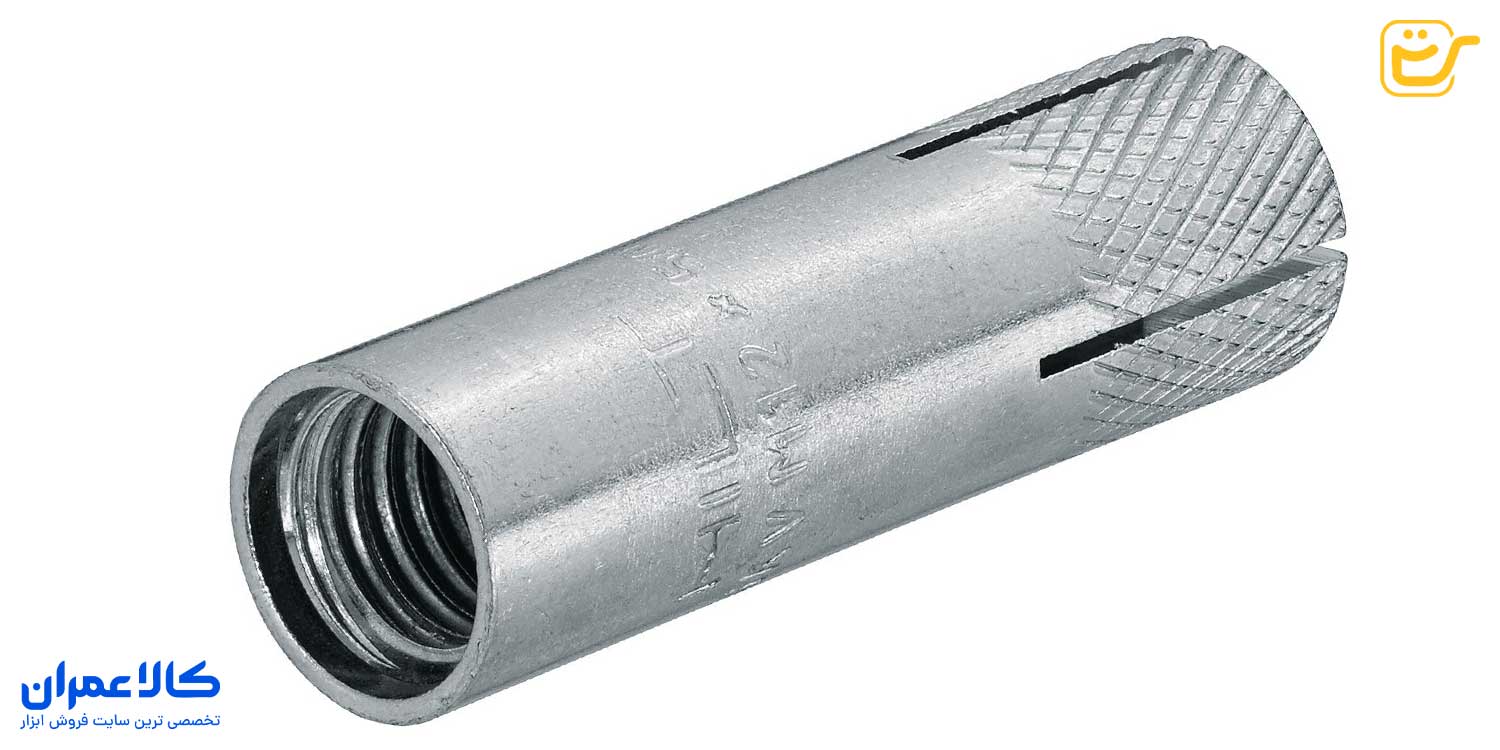

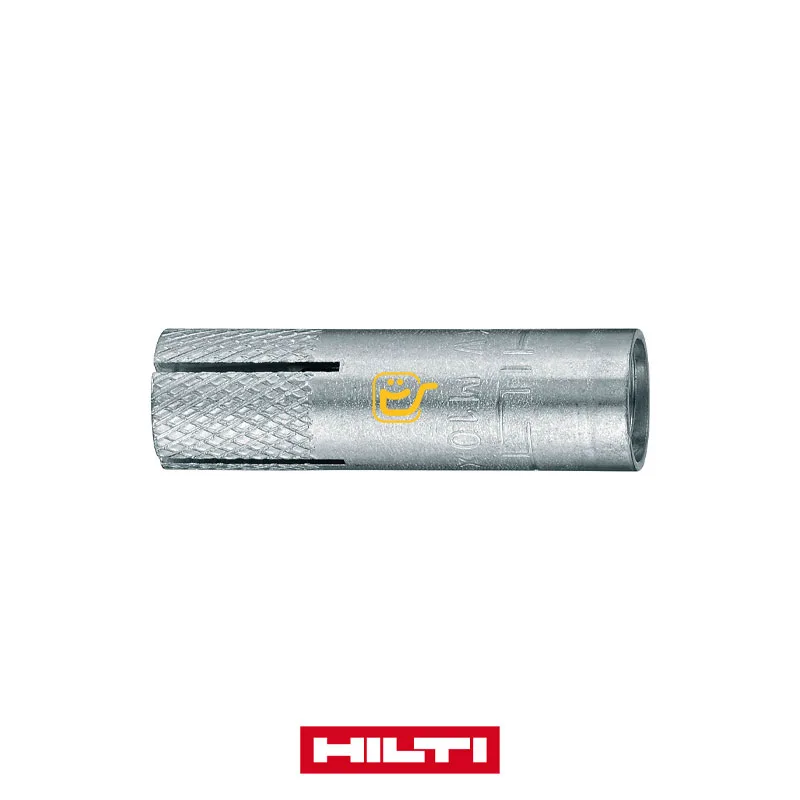

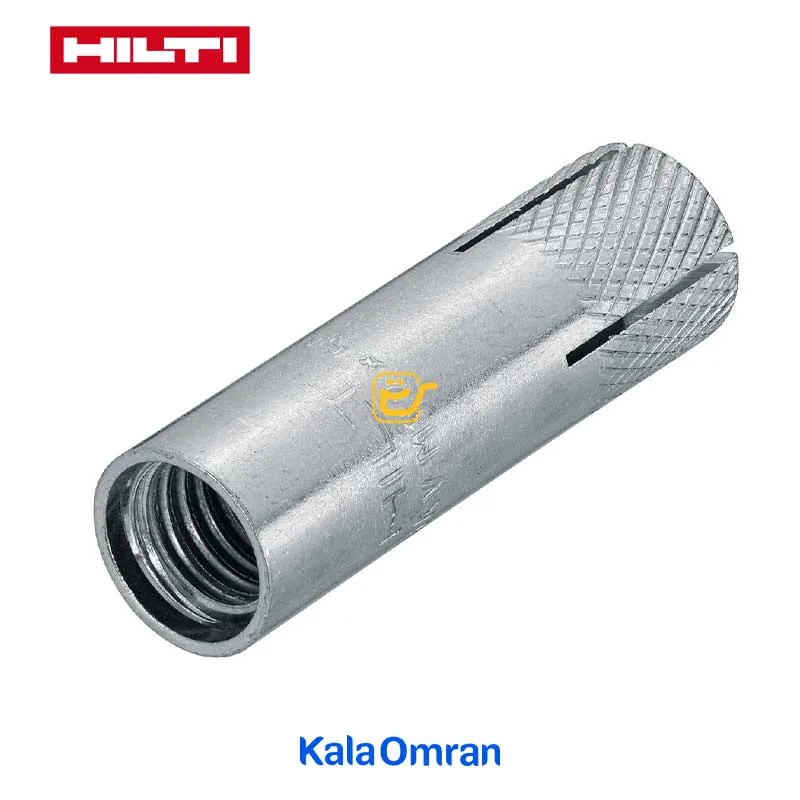

انکر بولت HKV هیلتی یک انکر ضربهای از داخل رزوه از نوع Drop-in Anchor است که برای نصبهای متوسط در بتن بدون ترک استفاده میشود. این محصول در صفحه رسمی سازنده محصول یعنی هیلتی HILTI آلمان، محصول با عنوان HKV Drop-in anchor (metric) معرفی شده و بهعنوان یک انکر بولت هیلتی، اقتصادی و بدون لبه برای سایزهای متریک استاندارد شناخته میشود. ساختار انکر HKV بهگونهای است که داخل سوراخ بتن قرار میگیرد و پس از کوبیدن قطعه انبساطی با ابزار نصب، جداره انکر در بتن باز شده و امکان اتصال پیچ متری را فراهم میکند. این مدل بیشتر برای نصابهای تأسیسات، ساپورتگذاری، داکت، لوله، سیستمهای معلق و نصب پایه دستگاه کرگیری روی بتن کاربرد دارد.
برادر بزرگتر انکر بولت HKV هیلتی، انکر بولت HKD هیلتی بوده که نسبت به HKV دارای لبه بر روی خود و مناسب برای بتن ترک دار و بتن بدون ترک است. تاییدیه های انکر HKV به نسبت HKD کمتر بوده و همین امر این محصول را یک انکر اقتصادی کرده است. اگر به دنبال خرید یک انکر بولت با برند معتبر و یا کیفیت ساخت بالا هستید که به راحتی پیچ متری بر روی آن نصب کنید و یا به راحتی بتوانید دریل کرگیری خود را بر روی دیوار و یا زمین نصب کنید، انکر بولت HKV هیلتی می توایند گزینه ای مناسب باشد. انکر بولت HKD هیلتی با داشتن لبه بر روی لبه حفره ایجاد شده ثابت می ماند و انکر بولت HKV به دلیل نداشتن لبه به انتهای حفره ایجاد شده می رود.
مشخصه | مقدار |
|---|---|
نام محصول | انکر بولت HKV هیلتی |
نام انگلیسی | Hilti HKV Drop-in Anchor |
نوع انکر | Drop-in / Flush Anchor |
جنس بدنه | فولاد کربنی زینکپلیت |
پوشش بدنه | گالوانیزه حداقل ۵ میکرون |
بستر مناسب | بتن بدون ترک |
شرایط محیطی | فضای داخلی خشک |
کاربردها و شرایط استفاده از انکر بولت HKV هیلتی

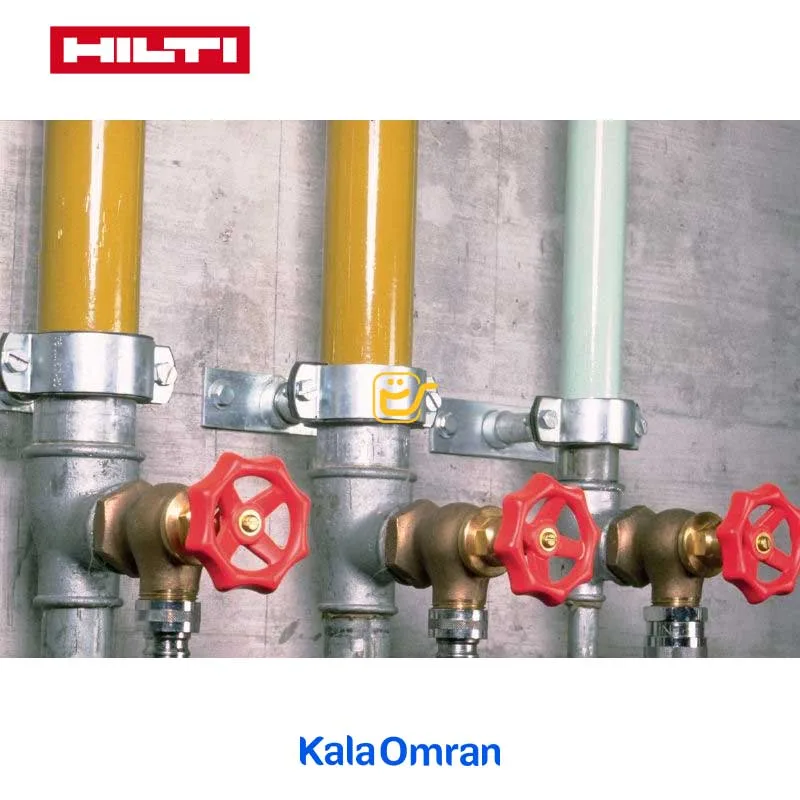

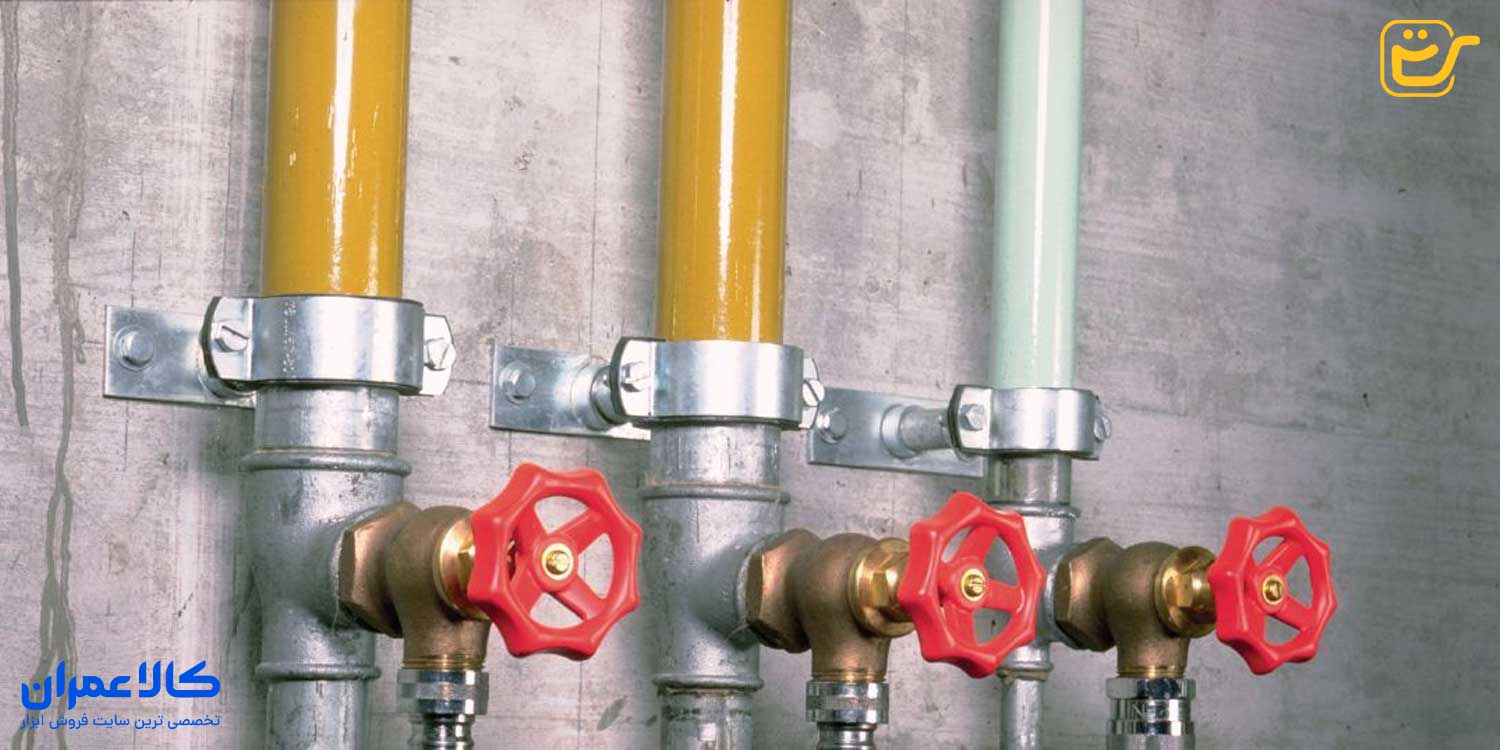

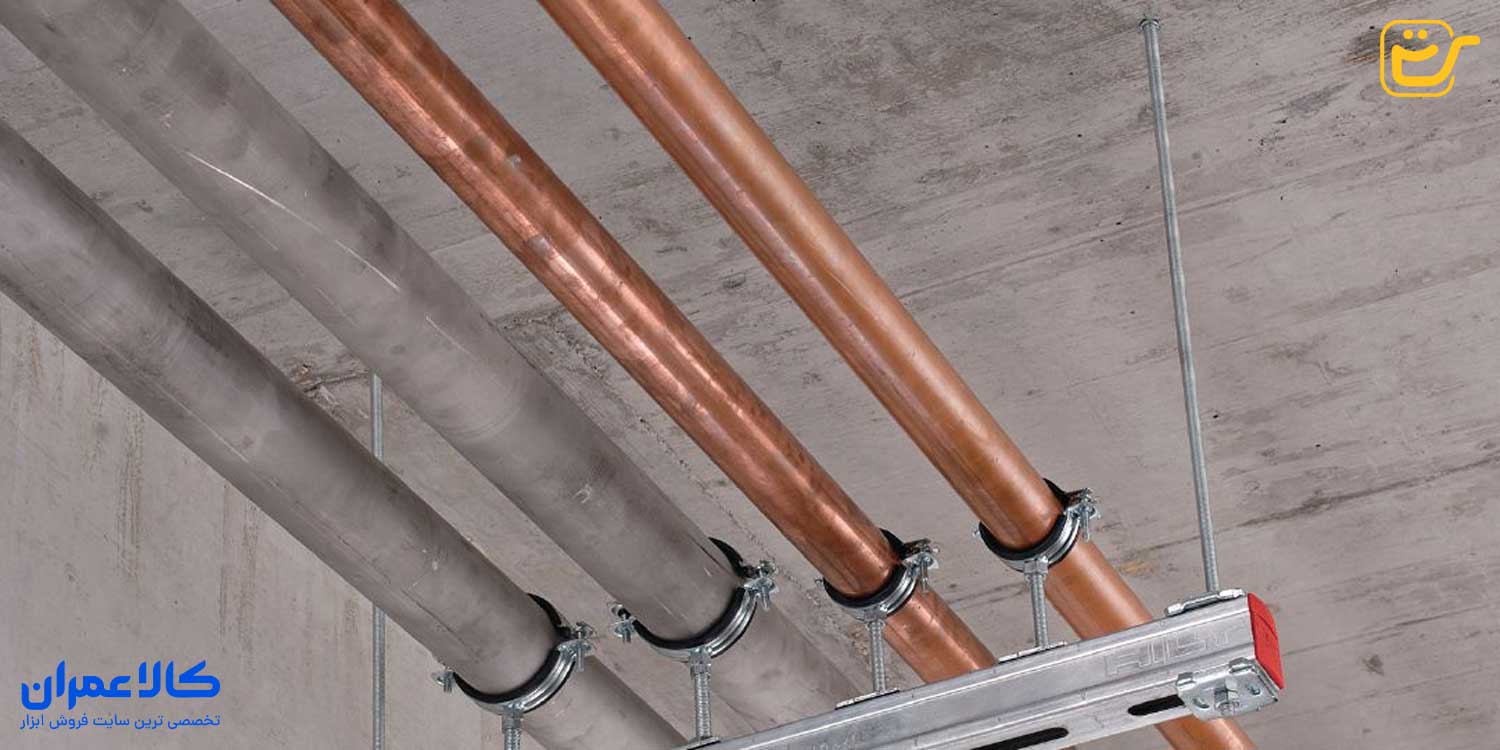

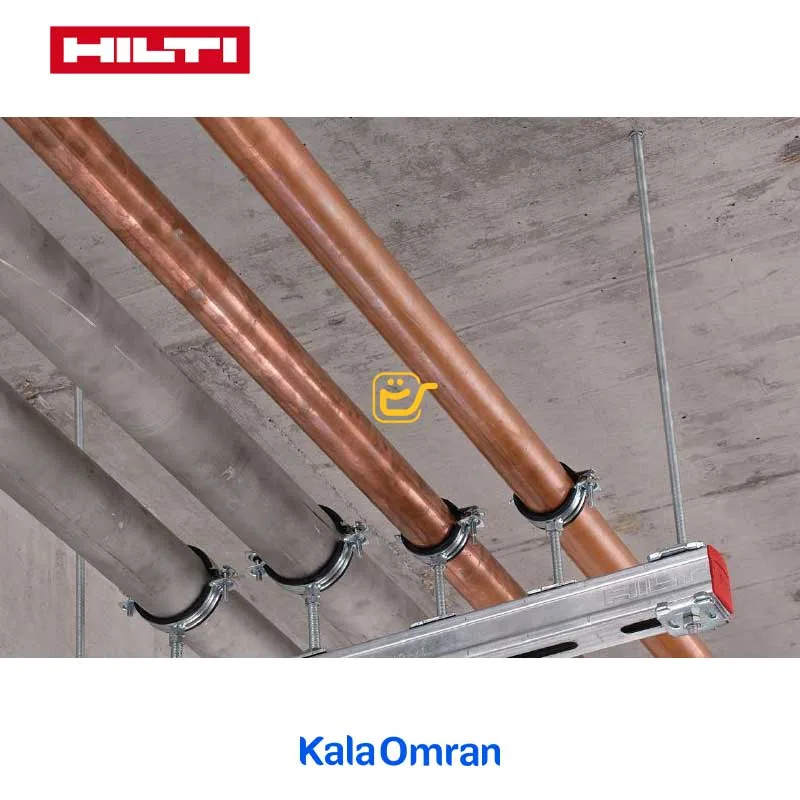

کاربرد اصلی HKV در نصب متعلقات تأسیساتی با پیچ متری است؛ مانند ساپورتهای آویز لوله، کانال، داکت، سیستم اسپرینکلر و نصب پایه دستگاه کرگیری روی بتن. استفاده از این محصول برای نصب سیستمهای MEP و دریل کرگیری روی بتن استفاده می شود. بستر مناسب این انکر، بتن بدون ترک است و شرایط محیطی آن فضای داخلی خشک است. بنابراین نباید آن را بدون بررسی مهندسی برای بتن ترکدار، فضای بیرونی، محیط مرطوب، بار لرزهای یا نصبهای سازهای حساس جایگزین انکرهای تأییدیهدار کرد.
بررسی فنی و شاخصهای مهم انتخاب انکر HKV
مهمترین شاخصهای انتخاب انکر بولت HKV هیلتی شامل سایز رزوه داخلی، عمق کاشت، قطر مته، عمق سوراخکاری، گشتاور پیچ و ابزار نصب است. برند هیلتی، سایزهای M8، M10، M12 ، M16 و M20 را برای این محصول معرفی کرده است. جنس بدنه انکر در صفحه محصول و دیتاشیت، فولاد کربنی زینکپلیت برای بدنه انکر، پوشش گالوانیزه حداقل ۵ میکرون از دیگر ویژگی های این محصول است. هیلتی برای این محصول تأییدیه یا گزارش تست رسمی در صفحه هیلتی HILTI اعلام نکرده و مقدار Approvals/Test reports را N/A نوشته است. در نظر داشته باشید این انکر جزو انکر های اقتصادی برند هیلتی بوده و تاییدیه های کامل مانند انکر HKD هیلتی ندارد.
سایزبندی، عمق کاشت و باربری پیشنهادی انکر بولت HKV هیلتی
یکی از میزیت های انکر HKV هیلتی داشتن دو طول در سایز 10 میلی متر است. سایز 10 پرمصرف ترین و پرکاربرد ترین سایز در خانواده HKV است که برای سقف های بتنی غرشه فولادی استفاده از انکر HKV 10 طول 2.5 سانتی متری می تواند گزینه ای مناسب باشد. استاندارد سایز 10 به طول 40 میلی متر است و تنها برند های اروپایی مانند هیلتی و فیشر به سراغ طراحی طول 25 میلی متر برای سایز 10 میلی متر می روند.
انکر بولت HKV هیلتی دارای سایزبندی کاملی بوده که می تواند تمامی نیاز های نصب تاسیساتی شما را انجام دهد. بیشترین سایزی که برای سیستم تاسیسات استفاده می شود سایز 8 و 10 بوده که با استفاده از پیچ متری سایز 8 و 10 به راحتی می توانید سیستم تاسیساتی خود را از سقف آویزان کنید. برای نصب دریل کرگیری اگر نصب بر روی زمین است می توایند از سایز 12 انکر HKV استفاده کنید و اگر نصب بر روی دیوار دارید بهتر است از سایز های 16 و 20 میلی متر استفاده کنید.
سایز | عمق مؤثر hef | کشش پیشنهادی NRec | برش پیشنهادی VRec | کاربرد پیشنهادی |
|---|---|---|---|---|
M6 | 25 mm | 2.0 kN | 2.9 kN | نصب سبک |
M8 | 30 mm | 2.8 kN | 4.9 kN | ساپورت سبک |
M10 کوتاه | 30 mm | 2.8 kN | 5.7 kN | اتصال متوسط سبک |
M10 بلند | 40 mm | 4.3 kN | 5.7 kN | اتصال متوسط |
M12 | 50 mm | 6.0 kN | 10.5 kN | ساپورت سنگینتر |
M16 | 65 mm | 12.6 kN | 19.3 kN | نصبهای قویتر داخلی |
مقادیر بالا از جدول دیتاشیت HKV استخراج شدهاند و بهعنوان Recommended loads با ضریب ایمنی کلی بارگذاری ۱.۴ معرفی شدهاند. این اعداد برای یک انکر تکی، نصب صحیح، بدون اثر فاصله از لبه و فاصله بین انکرها و بتن C20/25 هستند. در نظر داشته باشید جداول ارائه شده توسط کالا عمران تنها جهت آشنایی بشتر مشتریان با محصول بوده و هیچ جنبه محاسباتی و طراحی برای پروژه شما نباید داشته باشد.
مقاومت مشخصه و مقاومت طراحی انکر بولت HKV هیلتی
سایز | کشش مشخصه NRk | برش مشخصه VRk | کشش طراحی NRd | برش طراحی VRd |
|---|---|---|---|---|
M6 | 4.2 kN | 5.0 kN | 2.8 kN | 5.0 kN |
M8 | 5.9 kN | 8.6 kN | 3.9 kN | 8.6 kN |
M10 کوتاه | 5.9 kN | 10.0 kN | 3.9 kN | 8.0 kN |
M10 بلند | 9.1 kN | 11.0 kN | 6.1 kN | 8.0 kN |
M12 | 12.7 kN | 18.3 kN | 8.5 kN | 14.6 kN |
M16 | 26.5 kN | 33.8 kN | 17.6 kN | 27.0 kN |
این جدول برای بتن C20/25، نصب صحیح، حداقل ضخامت عضو و بدون اثر فاصله از لبه یا فاصله بین انکرها ارائه شده است. در پروژه واقعی، فاصله از لبه، فاصله بین انکرها، ضخامت بتن، نوع پیچ یا میلرزوه و جهت بار باید کنترل شود. برای مشاهده دقیق تست های برش و کشش انکر بولت HKV هیلتی بهتر است به سایت اصلی برند هیلتی مراجعه کنید و فایل های ارائه شده به روز را ذخیره سازی و مشاهده کنید.
اطلاعات سوراخکاری و نصب انکر بولت HKV هیلتی
سایز | قطر مته d0 | عمق سوراخ h1 | سوراخ قطعه df | گشتاور Tinst | عمق ورود پیچ |
|---|---|---|---|---|---|
M6 | 8 mm | 27 mm | 7 mm | 4 Nm | 6 تا 10 mm |
M8 | 10 mm | 33 mm | 9 mm | 8 Nm | 8 تا 12 mm |
M10 کوتاه | 12 mm | 33 mm | 12 mm | 15 Nm | 10 تا 10.5 mm |
M10 بلند | 12 mm | 43 mm | 12 mm | 15 Nm | 10 تا 15.5 mm |
M12 | 15 mm | 54 mm | 14 mm | 35 Nm | 12 تا 20 mm |
M16 | 20 mm | 70 mm | 18 mm | 60 Nm | 16 تا 25.5 mm |
در نصب انکر HKV هیلتی، سوراخکاری، تمیزکاری، جایگذاری انکر و کوبیدن با ابزار نصب باید طبق دستورالعمل انجام شود. هیلتی ابزارهای دستی HSD-G و ماشینی HSD-M را برای نصب این انکر معرفی کرده است. تمامی اعدا ارائه شده در تست های برند هیلتی با نصب درست و اصولی به دست آمده اند. برای نتیجه درست و اصولی و نزدیک شدن به اعداد تست های هیلتی باید نصب انکر HKV دقیقا همانند روش های ارائه شده توسط برند هیلتی باشد. نصب غیر اصولی یعنی سایز اشتباه مته، عدم نظافت حفره ایجاد شده و عدم ضربه کافی به وسط انکر برای باز شدن پره های پایینی انکر داخل بتن است.
پارامترهای اجرایی، ابزار و محدودیتهای انکر HKV
سایز | حداقل ضخامت بتن | حداقل فاصله محور | حداقل فاصله از لبه | ابزار نصب دستی | ابزار نصب ماشینی |
|---|---|---|---|---|---|
M6 | 100 mm | 200 mm | 150 mm | HSD-G 6x25/30 | HSD-M 6x25/30 |
M8 | 100 mm | 200 mm | 150 mm | HSD-G 8x25/30 | HSD-M 8x25/30 |
M10 کوتاه | 100 mm | 200 mm | 150 mm | HSD-G 10x25/30 | HSD-M 10x25/30 |
M10 بلند | 100 mm | 200 mm | 150 mm | HSD-G 10x40 | HSD-M 10x40 |
M12 | 100 mm | 200 mm | 150 mm | HSD-G 12x50 | HSD-M 12x50 |
M16 | 130 mm | 260 mm | 195 mm | HSD-G 16x65 | HSD-M 16x65 |
دیتاشیت هیلتی برای نصب HKV، ابزارهای کمکی مانند چکش، ترکمتر و پمپ باد را هم ذکر کرده است. همچنین در صفحه محصول، ابزارهای HSD-G بهعنوان محصولات مرتبط معرفی شدهاند تا نصب دستی انکر با کنترل بهتر انجام شود. نصب انکر HKV هیلتی بهتر است توسط اپراتور ماهر و آشنا به سیستم بولت مکانیکی صورت بگیرد و از مته و دریل مناسب برای نصب استفاده شود.
نکات مهم پیش از خرید انکر بولت HKV هیلتی
پیش از خرید انکر بولت HKV هیلتی، باید مشخص شود که پروژه روی بتن بدون ترک و در فضای داخلی خشک اجرا میشود یا نه. سپس سایز رزوه داخلی، قطر مته، عمق سوراخکاری، حداقل ضخامت بتن و ابزار نصب کنترل شود. برای اتصالهای تأسیساتی، طول پیچ یا میلرزوه باید با حداقل و حداکثر عمق ورود پیچ هماهنگ باشد؛ ورود کمتر از مقدار مجاز، گیرایی اتصال را کاهش میدهد و ورود بیش از حد میتواند نصب را دچار مشکل کند. در خرید حضوری، سلامت رزوه داخلی، بستهبندی، حک یا کد محصول و یکنواختی بدنه بررسی شود. در خرید اینترنتی، تطبیق تصویر، سایز، برند و نوع انکر اهمیت دارد.
بررسی قیمت و راهنمای خرید انکر بولت HKV هیلتی
قیمت انکر بولت HKV هیلتی به سایز رزوه، تعداد بسته، موجودی کالا عمران، قیمت دلار و شرایط واردات وابسته است. سایزهای بزرگتر مثل M12 و M16 معمولاً بهدلیل ابعاد بیشتر و ظرفیت بالاتر، قیمت بیشتری نسبت به سایزهای کوچکتر دارند. با این حال، انتخاب HKV نباید فقط بر اساس قیمت انجام شود؛ چون در نصبهای تأسیساتی، تطبیق سایز رزوه، قطر مته، عمق کاشت و ابزار نصب، مستقیماً روی کیفیت اجرا اثر دارد. در خرید حضوری، بستهبندی، سایز، رزوه داخلی و ابزار نصب پیشنهادی کنترل شود. در خرید اینترنتی نیز بهتر است کاربر قبل از انتخاب، نوع بتن، بار وارد بر اتصال و سازگاری با پیچ یا میلرزوه را بررسی کند. برای دریافت مشاوره برای خرید عمده انکر بولت HKV هیلتی می توانید با کارشناسان کالا عمران تماس بگیرید.
