رول بولت MTP-X ایندکس

رول بولت MTP-X ایندکس (INDEX) یک رول بولت مکانیکی گوه‌ای با عملکرد حرفه‌ای است که برای ایجاد اتصالات مقاوم در بتن ترک‌خورده و بدون ترک طراحی شده است. این انکر از خانواده انکرهای انبساطی با کنترل گشتاور محسوب می‌شود و در گروه Through Bolt Anchor قرار دارد؛ به این معنی که ساختار آن برای اتصال عبوری قطعاتی مانند پلیت فولادی، پایه تجهیزات، براکت و اجزای سازه‌ای به بتن مناسب است. مدل MTP-X دارای استادبولت فولادی گالوانیزه، کلیپ انبساطی با پوشش اختصاصی ATLANTIS C3-L، مهره و واشر است و با سیستم مهار گوه‌ای، نیرو را از قطعه متصل‌شونده به بتن منتقل می‌کند. MTPX را می توان پرچم دار بولت های لرزه ای از برند ایندکس INDEX اسپانیا در نظر گرفت که چند سالی هست در بازار ایران با نمونه های اروپایی، مخصوصا آلمانی های بازار رقابت دارد.

یکی از مهم‌ترین مزیت‌های انکر بولت MTP-X ایندکس، برخورداری از تأییدیه اروپایی ETA 12/0397 Option 1 است که عملکرد آن را برای کاربردهای مشخص در بتن ترک‌خورده و بدون ترک ارزیابی می‌کند. این محصول در شرایط تعریف‌شده دارای اطلاعات مقاومت کششی، برشی، بارگذاری لرزه‌ای و مقاومت در برابر آتش است. وجود داده‌های مهندسی معتبر، MTP-X را به گزینه‌ای قابل بررسی برای پروژه‌هایی تبدیل می‌کند که انتخاب انکر باید بر مبنای محاسبات فنی و مشخصات مستند انجام شود. رول بولت MTPX عرضه‌شده توسط کالا عمران ساخت اسپانیا است و در ده سایز منتخب از M8×75 تا M20×170 ارائه می‌شود. تفاوت مدل‌ها تنها به قطر و طول محدود نیست؛ میزان ضخامت مجاز قطعه متصل‌شونده، عمق مهار، گشتاور اسمی و شرایط هندسی بتن نیز در انتخاب اهمیت دارند.

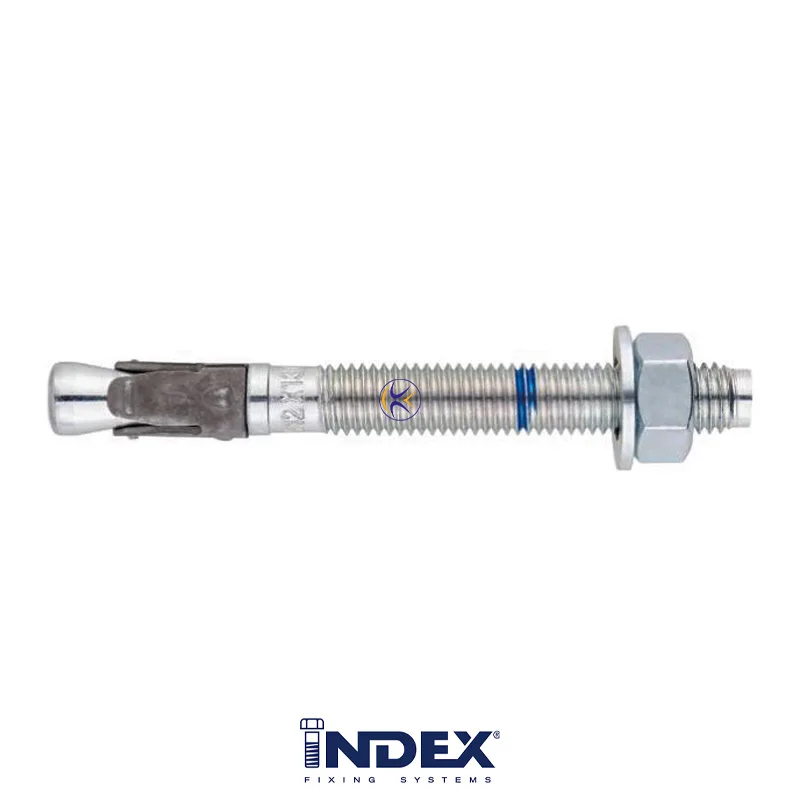

ساختار فلزی و اجزای انکر MTP-X

بدنه اصلی رول بولت MTP-X ایندکس از فولاد کربنی ساخته شده و دارای رزوه متریک بیرونی است. ساختار انکر شامل استادبولت، بخش مخروطی انتهایی، کلیپ انبساطی، مهره شش‌گوش و واشر است. کلیپ در ناحیه انتهایی انکر قرار دارد و با عملکرد قسمت مخروطی، فشار تماس موردنیاز برای مهار در بتن ایجاد می‌شود. این سازوکار با انکرهای رزوه داخلی ضربه‌ای مانند HKD تفاوت دارد؛ زیرا در MTP-X، استادبولت رزوه‌دار خود بخشی از انکر است.

مهره و واشر ضمن تکمیل مجموعه اتصال، در انتقال نیروی فشاری به قطعه متصل‌شونده نقش دارند. در مشخصات استاندارد این خانواده، مهره شش‌گوش مطابق DIN 934 و واشر تخت مطابق DIN 125 معرفی شده‌اند. برخی نسخه‌های دارای واشرهای دیگر نیز در خانواده محصول وجود دارند، اما در محتوای این صفحه، مدل استاندارد MTP-X با کدهای APX مبنا قرار گرفته است.

پوشش گالوانیزه بدنه و ATLANTIS C3-L کلیپ

یکی از ویژگی‌های فنی متمایز رول بولت ایندکس سری MTP-X، استفاده از دو نوع حفاظت سطحی در اجزای مختلف انکر است. بدنه فولاد کربنی و قطعات استاندارد مهره و واشر دارای پوشش روی با ضخامت حداقل ۵ میکرومتر هستند، درحالی‌که کلیپ فولادی انبساطی از پوشش محافظ ATLANTIS C3-L با ضخامت حداقل ۱۵ میکرومتر بهره می‌برد.

این تفکیک اهمیت زیادی دارد؛ زیرا کلیپ در مکانیزم انبساطی نقش مستقیم دارد و کیفیت سطح آن یکی از عوامل مؤثر بر دوام قطعه است. بااین‌حال، وجود پوشش ATLANTIS روی کلیپ به معنی پوشش یکسان تمام بدنه یا تأیید استفاده از انکر در محیط ساحلی نیست. نسخه MTP-X موردنظر برای شرایط محیط داخلی خشک در محدوده تأییدیه مربوط در نظر گرفته شده است. برای محیط‌های بیرونی، مرطوب یا خورنده باید نسخه‌ای با جنس و پوشش مناسب همان محیط انتخاب شود.

مکانیزم انبساط گوه‌ای با کنترل گشتاور

انکر مکانیکی MTP-X ایندکس بر اساس مکانیزم Torque-Controlled Expansion عمل می‌کند. در این ساختار، بخش مخروطی انتهایی و کلیپ انبساطی با یکدیگر در ارتباط هستند و نیروی ایجادشده از تنظیم اتصال، باعث گسترش کلیپ و افزایش فشار تماس آن با جداره بتن می‌شود. درگیری مکانیکی ایجادشده امکان انتقال بار از استادبولت به بستر بتنی را فراهم می‌کند.

این مکانیزم با اتصالات چسبی یا انکرهای ضربه‌ای رزوه داخلی متفاوت است. در MTP-X، گشتاور اسمی بخشی از مشخصات عملکردی سیستم مهار است و مقدار آن براساس قطر انکر تعیین می‌شود. برای نمونه، مدل‌های M10 دارای گشتاور اسمی ۴۰ نیوتن‌متر و مدل‌های M12 دارای گشتاور اسمی ۶۰ نیوتن‌متر هستند. عملکرد طراحی‌شده انکر به تناسب تمام اجزا، کیفیت بتن و رعایت الزامات فنی وابسته است.

تفاوت رول بولت MTP-X با رول بولت‌های معمولی

تفاوت اصلی رول بولت MTP-X دارای تأییدیه ETA با بسیاری از رول بولت‌های عمومی بازار، وجود داده‌های ارزیابی‌شده برای عملکرد در بتن ترک‌خورده و بدون ترک است. در این خانواده، مشخصات هندسی، عمق مهار، گشتاور، مقاومت‌های مشخصه و شرایط لرزه‌ای در مدارک فنی سازنده ارائه شده‌اند. MTP-X همچنین دارای کلیپ با پوشش اختصاصی و نشانه‌های شناسایی روی قطعه است. این ویژگی‌ها به تشخیص نسخه صحیح و تطبیق با مدارک محصول کمک می‌کنند. با وجود این، داشتن تأییدیه به معنی یکسان بودن ظرفیت تمام سایزها یا مجاز بودن هر نوع اتصال نیست؛ ظرفیت واقعی باید براساس هندسه، شرایط بتن و طراحی پروژه مشخص شود.

نقش ETA Option 1 در انتخاب MTP-X ایندکس

تأییدیه اروپایی ETA 12/0397 Option 1 از مهم‌ترین مشخصات فنی MTP-X محسوب می‌شود. این ارزیابی برای اتصالات مکانیکی در بتن ترک‌خورده و بدون ترک تدوین شده و پارامترهای لازم برای طراحی مطابق EN 1992-4 را ارائه می‌کند. وجود این تأییدیه امکان استفاده از داده‌های رسمی مربوط به مقاومت مصالح، مکانیزم شکست، عمق مهار و فواصل هندسی را فراهم می‌سازد. در نتیجه، مهندسان می‌توانند با استفاده از داده‌های معتبر و شرایط واقعی پروژه، اتصال موردنظر را بررسی کنند. عبارت ETA Option 1 به معنی مجاز بودن نصب در هر نوع بتن، بدون محدودیت فاصله از لبه یا بدون محاسبات طراحی نیست.

عملکرد در بتن ترک‌خورده و بدون ترک

MTP-X برای کاربردهای مشخص در بتن معمولی و بتن مسلح، در دو وضعیت ترک‌خورده و بدون ترک ارزیابی شده است. تفاوت این دو وضعیت بر مقاومت‌های قابل استفاده در طراحی اثر دارد؛ زیرا ترک‌های بتن می‌توانند رفتار انکر و نحوه انتقال نیرو را تغییر دهند. این محصول در تأییدیه مربوط برای بتن با رده مقاومتی C20/25 تا C50/60 دارای اطلاعات فنی است. هنگام انتخاب انکر برای پروژه، وضعیت ترک‌خوردگی، مقاومت فشاری بتن، فاصله انکرها و محل قرارگیری پلیت یا قطعه متصل‌شونده از پارامترهای مهم هستند.

مقاومت در برابر بار کششی و برشی

رول بولت MTP-X ایندکس دارای داده‌های فنی مستقل برای بار کششی و برشی است. بار کششی در امتداد محور انکر و بار برشی عمود بر محور آن اثر می‌گذارد؛ در بسیاری از اتصالات واقعی نیز این دو به‌صورت ترکیبی وجود دارند. مقاومت اتصال ممکن است توسط مقاومت فولاد، بیرون‌کشیدگی، شکست مخروطی بتن، شکست لبه یا دیگر حالت‌های گسیختگی کنترل شود. بنابراین نباید صرفاً مقاومت کششی فولاد را به‌عنوان ظرفیت کل انکر معرفی کرد. ایندکس برای MTP-X مقادیر مقاومت مشخصه و بارهای توصیه‌شده در شرایط مرجع ارائه کرده است که در جدول‌های جداگانه این صفحه نمایش داده می‌شوند.

ارزیابی لرزه‌ای C1 و C2

یکی از مزیت‌های فنی MTP-X، برخورداری از داده‌های ارزیابی لرزه‌ای برای گروه‌هایی از سایزهای محصول است. در مجموعه انتخابی کالا عمران، قطرهای M8، M10، M12، M16 و M20 دارای اطلاعات عملکرد در دسته C1 هستند؛ اما ارزیابی C2 برای مدل‌های M10، M12 و M20 قابل استناد است. وجود دسته لرزه‌ای C1 یا C2 به معنی تضمین عملکرد کل سازه در زلزله نیست. این طبقه‌بندی مربوط به ارزیابی مشخص انکر و شرایط طراحی اتصال است. در پروژه‌های دارای بارگذاری لرزه‌ای، انتخاب سایز، طراحی پلیت، وضعیت بتن و جزئیات اتصال باید مطابق الزامات مهندسی بررسی شوند.

مقاومت انکر در شرایط حریق

برای خانواده MTP-X اطلاعات مقاومت در برابر آتش در رده‌های R30، R60، R90 و R120 ارائه شده است. این اعداد بیانگر بازه‌های ارزیابی عملکرد در شرایط مشخص حریق هستند و ظرفیت قابل استفاده در این شرایط با باربری معمول در دمای محیط متفاوت است. در طراحی اتصال مقاوم در برابر آتش، داده‌های مربوط به هر قطر و نوع بارگذاری باید از جداول مخصوص حریق استخراج شوند. همچنین باید رفتار بتن، محل اتصال و الزامات مقاوم‌سازی کل مجموعه در نظر گرفته شود. به همین دلیل نمی‌توان صرفاً با مشاهده عبارت R120، تمام اتصالات اجراشده با MTP-X را بدون بررسی، مقاوم در برابر آتش برای ۱۲۰ دقیقه دانست.

تشخیص مدل MTP-X و علائم شناسایی

ایندکس برای شناسایی نسخه‌های MTP-X از علائم مشخصی روی مجموعه استفاده می‌کند. درج مشخصات ابعادی روی بدنه، نشانگر عمق کاشت و علامت‌های مرتبط با طول و خانواده محصول به تشخیص کد صحیح کمک می‌کنند. ازجمله ویژگی‌های شناسایی می‌توان به نشان MTP-X روی کلیپ انبساطی، کد طول و نشانه عمق روی بدنه اشاره کرد. این علائم همراه با کد کارخانه‌ای APX اهمیت دارند؛ زیرا محصولات خانواده MTP، MTP-G، MTP-X و MTP-AT ممکن است شباهت ظاهری داشته باشند، اما پوشش و شرایط فنی آنها یکسان نیست.

کاربردهای رول بولت MTP-X در ساختمان و صنعت

رول بولت MTP-X ایندکس اسپانیا برای اتصال مجموعه‌های فولادی و مکانیکی به بتن کاربرد دارد. اتصال صفحه‌ستون و بیس‌پلیت طراحی‌شده، براکت، کنسول، نرده، سازه‌های فلزی، تجهیزات صنعتی، پایه ماشین‌آلات و بعضی اجزای تأسیساتی از کاربردهای قابل بررسی این خانواده هستند. در پروژه‌هایی که مستندات اروپایی انکر اهمیت دارد، ETA و داده‌های باربری MTP-X امکان بررسی فنی منظم‌تری را فراهم می‌کنند. استفاده در سیستم‌های حفاظتی، تجهیزات دارای ارتعاش، تأسیسات آویز یا اتصالات حساس نیز تابع ارزیابی مهندسی همان کاربرد است.

تفاوت طول رول بولت با ضخامت قطعه متصل‌شونده

در انتخاب رول بولت MTP-X، طول کل انکر (L) با حداکثر ضخامت قطعه متصل‌شونده (tfix) یکسان نیست. طول انکر شامل قسمت‌های قرارگرفته در بتن و بخش مربوط به قطعه، مهره و واشر است. برای مثال، مدل‌های M12×100، M12×110، M12×120 و M12×150 همگی با قطر مته ۱۲ میلی‌متر و عمق مؤثر مهار ۷۰ میلی‌متر مشخص شده‌اند؛ اما حداکثر ضخامت قطعه قابل اتصال در آنها به‌ترتیب ۴، ۱۴، ۲۴ و ۵۴ میلی‌متر است. بنابراین طول بیشتر لزوماً به معنی عمق کاشت بیشتر نیست. یکی از مهم‌ترین معیارهای خرید این خانواده، انتخاب طول متناسب با ضخامت قطعه و مشخصات مهار تعریف‌شده است.

جدول کامل سایزبندی رول بولت MTP-X ایندکس

در مجموعه کالا عمران، ده سایز از خانواده MTP-X با کدهای رسمی APX قابل تأمین هستند. هر مدل از نظر طول کل، حداکثر ضخامت قطعه قابل اتصال و بعضی مشخصات ابعادی متفاوت است. سایز رزوه با قطر اسمی مته بتن در این مدل‌ها برابر است؛ برای مثال، M12 دارای قطر مته ۱۲ میلی‌متر است. تفاوت قطرهای M8 تا M20 بر عمق مهار و گشتاور اسمی نیز اثر می‌گذارد. در جدول زیر تمام مقادیر براساس مدل انتخابی و اطلاعات رسمی سازنده تنظیم شده‌اند. در نظر داشته باشید به دلیل محدودیت و تحریم ها ممکن است تمامی سایز بندی ارائه شده برای این محصول در بازار ایران و فروشگاه کالاعمران موجود نباشد و برای دریافت اطلاعات بیشتر پیشنهاد می شود با کارشناسان کالا عمران در ارتباط باشید.

جدول تکمیلی پارامترهای مهندسی هر قطر

توضیحات سایز بندی MTP-X ایندکس

رول بولت MTP-X ایندکس سایز M8×75

رول بولت MTP-X ایندکس سایز M8×75 کوچک‌ترین قطر در میان ده سایز انتخابی کالا عمران است و دارای رزوه M8 با طول کلی ۷۵ میلی‌متر است. این مدل با کد رسمی APX08075 شناخته می‌شود و برای اتصال قطعات با ضخامت حداکثر ۹ میلی‌متر در پیکربندی استاندارد ارزیابی شده است. قطر اسمی مته بتن ۸ میلی‌متر و عمق مؤثر مهار ۴۸ میلی‌متر است. کلیپ انبساطی ATLANTIS C3-L و ساختار گالوانیزه بدنه در این سایز نیز وجود دارند. مدل M8 دارای ارزیابی لرزه‌ای C1 است و برای اتصالات متناسب با مشخصات مهندسی خود قابل بررسی خواهد بود. در خرید رول بولت MTP-X ایندکس سایز ۸ طول ۷۵ باید ضخامت قطعه اتصال و کد کارخانه‌ای کنترل شود. قیمت رول بولت MTP-X M8×75 به‌صورت مستقل در محصول متغیر ثبت می‌شود.

رول بولت MTP-X ایندکس سایز M10×90

رول بولت MTP-X ایندکس سایز M10×90 دارای رزوه M10 و طول بدنه ۹۰ میلی‌متر است و با کد APX10090 شناخته می‌شود. این مدل دارای قطر مته ۱۰ میلی‌متر و عمق مؤثر مهار ۶۰ میلی‌متر است و برای قطعات با ضخامت حداکثر ۱۰ میلی‌متر در پیکربندی استاندارد تعریف شده است. نسبت به مدل M8، قطر رزوه و عمق مهار بیشتری دارد و پارامترهای باربری آن نیز متفاوت هستند. کلیپ انبساطی با پوشش ATLANTIS C3-L و بدنه گالوانیزه از مشخصات اصلی این نسخه محسوب می‌شوند. این سایز دارای داده‌های لرزه‌ای C1 و C2 در محدوده تأییدیه است. در خرید انکر بولت MTP-X ایندکس M10×90 باید ضخامت پلیت و الزامات اتصال بررسی شوند. قیمت رول بولت ایندکس 10×90 با شناسه مستقل همین کد نمایش داده می‌شود.

رول بولت MTP-X ایندکس سایز M10×115

رول بولت MTP-X ایندکس سایز M10×115 دارای رزوه M10 و طول کلی ۱۱۵ میلی‌متر است. مهم‌ترین تفاوت آن با M10×90، افزایش حداکثر ضخامت قطعه متصل‌شونده از ۱۰ به ۳۵ میلی‌متر است؛ درحالی‌که عمق مؤثر مهار هر دو مدل ۶۰ میلی‌متر باقی می‌ماند. این ویژگی برای انتخاب طول مناسب در اتصال پلیت‌ها و براکت‌های مختلف اهمیت دارد. مدل APX10115 با قطر مته ۱۰ میلی‌متر و گشتاور اسمی ۴۰ نیوتن‌متر شناخته می‌شود. ارزیابی لرزه‌ای C1 و C2 برای این قطر در محدوده تأییدیه وجود دارد. در خرید رول بولت MTP-X ایندکس 10×115 لازم است طول مدل با ضخامت قطعه متصل‌شونده تطبیق داشته باشد. قیمت رول بولت ایندکس M10×115 مستقل از M10×90 ثبت می‌شود.

رول بولت MTP-X ایندکس سایز M12×100

رول بولت MTP-X ایندکس سایز M12×100 اولین مدل M12 در مجموعه انتخابی کالا عمران است و دارای طول کلی ۱۰۰ میلی‌متر است. این سایز با کد APX12100، قطر مته ۱۲ میلی‌متر و عمق مؤثر مهار ۷۰ میلی‌متر معرفی می‌شود. حداکثر ضخامت قطعه قابل اتصال در این مدل ۴ میلی‌متر است که آن را از نسخه‌های بلندتر M12 متمایز می‌کند. بنابراین انتخاب این سایز برای پلیت‌های ضخیم‌تر بدون بررسی ابعاد مجاز صحیح نیست. مدل M12 دارای داده‌های مهندسی مربوط به عملکرد در بتن ترک‌خورده و بدون ترک و همچنین دسته‌های لرزه‌ای C1 و C2 است. در خرید رول بولت MTP-X ایندکس سایز ۱۲ طول ۱۰۰ باید ضخامت قطعه و شرایط طراحی اتصال کنترل شود. قیمت رول بولت MTP-X M12×100 برای کد APX12100 به‌صورت مستقل تعیین می‌شود.

رول بولت MTP-X ایندکس سایز M12×110

رول بولت MTP-X ایندکس سایز M12×110 دارای قطر رزوه ۱۲ میلی‌متر و طول کلی ۱۱۰ میلی‌متر است. این مدل با کد APX12110 و حداکثر ضخامت قطعه قابل اتصال ۱۴ میلی‌متر شناخته می‌شود. در مقایسه با M12×100، طول کلی ۱۰ میلی‌متر افزایش یافته، اما عمق مؤثر مهار همچنان ۷۰ میلی‌متر است. بنابراین تفاوت اصلی این دو نسخه در ظرفیت پذیرش ضخامت قطعه متصل‌شونده قرار دارد. قطر مته ۱۲ میلی‌متر و گشتاور اسمی ۶۰ نیوتن‌متر از مشخصات مشترک خانواده M12 هستند. در خرید رول بولت ایندکس MTP-X سایز 12×110 باید ضخامت پلیت و محدودیت هندسی بتن با کد محصول هماهنگ باشند. قیمت رول بولت ایندکس M12×110 مستقل از مدل‌های دیگر M12 نمایش داده می‌شود.

رول بولت MTP-X ایندکس سایز M12×120

رول بولت MTP-X ایندکس سایز M12×120 یکی از نسخه‌های میانی خانواده M12 است و دارای طول کلی ۱۲۰ میلی‌متر و رزوه M12 است. حداکثر ضخامت قطعه قابل اتصال در این مدل ۲۴ میلی‌متر است و به همین دلیل از نظر ابعاد اتصال میان نسخه‌های M12×110 و M12×150 قرار می‌گیرد. این رول بولت با کد APX12120 عرضه می‌شود و عمق مؤثر مهار آن برابر ۷۰ میلی‌متر است. بدنه فولادی گالوانیزه و کلیپ ATLANTIS C3-L از ویژگی‌های مشترک خانواده MTP-X هستند. داده‌های عملکرد لرزه‌ای C1 و C2 نیز برای این قطر وجود دارند. در خرید رول بولت MTP-X ایندکس 12×120 انتخاب ضخامت مناسب قطعه اهمیت دارد. قیمت رول بولت ایندکس M12 طول ۱۲۰ متناسب با کد مستقل آن تعیین می‌شود.

رول بولت MTP-X ایندکس سایز M12×150

رول بولت MTP-X ایندکس سایز M12×150 بلندترین مدل M12 در مجموعه انتخابی کالا عمران است و دارای طول کلی ۱۵۰ میلی‌متر است. این نسخه با کد APX12150 شناخته می‌شود و برای قطعات با ضخامت حداکثر ۵۴ میلی‌متر در پیکربندی استاندارد در نظر گرفته شده است. عمق مؤثر مهار آن همچنان ۷۰ میلی‌متر است؛ بنابراین افزایش طول نسبت به مدل M12×100 عمدتاً برای پذیرش قطعات ضخیم‌تر استفاده می‌شود، نه افزایش عمق مهار. این تفاوت در انتخاب رول بولت برای براکت‌های ضخیم یا مجموعه‌های دارای فاصله هندسی اهمیت دارد. نسخه M12 دارای ارزیابی لرزه‌ای C1 و C2 در شرایط مشخص است. در خرید رول بولت MTP-X ایندکس 12×150 باید ضخامت قطعه و شرایط طراحی بررسی شود. قیمت رول بولت ایندکس سایز ۱۲ طول ۱۵۰ به کد APX12150 مربوط است.

رول بولت MTP-X ایندکس سایز M16×145

رول بولت MTP-X ایندکس سایز M16×145 با قطر رزوه M16 و طول کلی ۱۴۵ میلی‌متر در گروه سایزهای بزرگ‌تر این مجموعه قرار می‌گیرد. این مدل دارای قطر مته ۱۶ میلی‌متر، عمق مؤثر مهار ۸۵ میلی‌متر و حداکثر ضخامت اتصال ۲۸ میلی‌متر است. ساختار استادبولت گالوانیزه و کلیپ انبساطی با پوشش ATLANTIS C3-L در این نسخه نیز وجود دارد. گشتاور اسمی خانواده M16 برابر ۱۰۰ نیوتن‌متر است و شرایط طراحی آن با مدل‌های M12 متفاوت است. مدل M16 دارای اطلاعات ارزیابی لرزه‌ای C1 است، اما نباید برای آن تأیید عملکرد کامل C2 اعلام شود. در خرید رول بولت MTP-X ایندکس M16×145 باید ضخامت اتصال و مشخصات پروژه کنترل شوند. قیمت رول بولت ایندکس سایز ۱۶ طول ۱۴۵ مستقل از M16×175 ثبت می‌شود.

رول بولت MTP-X ایندکس سایز M16×175

رول بولت MTP-X ایندکس سایز M16×175 دارای رزوه M16 و طول کلی ۱۷۵ میلی‌متر است و با کد رسمی APX16175 شناخته می‌شود. حداکثر ضخامت قطعه قابل اتصال در این مدل ۵۸ میلی‌متر است؛ درحالی‌که مدل M16×145 امکان اتصال قطعات تا ضخامت ۲۸ میلی‌متر را در همان پیکربندی استاندارد دارد. هر دو مدل از نظر قطر مته ۱۶ میلی‌متر و عمق مؤثر مهار ۸۵ میلی‌متر مشترک هستند. این اختلاف نشان می‌دهد انتخاب طول بیشتر عمدتاً به ضخامت مجموعه متصل‌شونده مربوط می‌شود. بدنه گالوانیزه و کلیپ ATLANTIS C3-L از مشخصات اصلی این نسخه هستند. در خرید رول بولت MTP-X ایندکس 16×175 باید ضخامت قطعه و الزامات بارگذاری در نظر گرفته شوند. قیمت رول بولت ایندکس M16×175 براساس کد مستقل همین سایز تعیین می‌شود.

رول بولت MTP-X ایندکس سایز M20×170

رول بولت MTP-X ایندکس سایز M20×170 بزرگ‌ترین قطر در مجموعه ده‌سایزی کالا عمران است و دارای رزوه M20 و طول کلی ۱۷۰ میلی‌متر است. این مدل با کد APX20170، قطر مته ۲۰ میلی‌متر، عمق مؤثر مهار ۱۰۰ میلی‌متر و حداکثر ضخامت اتصال ۳۲ میلی‌متر شناخته می‌شود. گشتاور اسمی این سایز ۲۰۰ نیوتن‌متر است و طراحی اتصال آن باید با شرایط مهندسی M20 انجام شود. این نسخه برای مجموعه‌هایی که به انکر قطر بزرگ با داده‌های باربری معتبر نیاز دارند قابل بررسی است. در گروه M20 نیز اطلاعات ارزیابی لرزه‌ای C1 و C2 وجود دارد. در خرید رول بولت MTP-X ایندکس سایز ۲۰ طول ۱۷۰ باید تطبیق کد کارخانه‌ای، ضخامت قطعه و شرایط طراحی بررسی شود. قیمت رول بولت ایندکس M20×170 برای شناسه APX20170 نمایش داده می‌شود.

جدول تخصصی مقاومت کششی و برشی MTP-X

مقاومت مشخصه انکر در بتن C20/25

مقاومت مشخصه کششی NRk و مقاومت مشخصه برشی VRk از مقادیر ارزیابی‌شده فنی هستند. این مقادیر با بار مجاز نهایی هر اتصال تفاوت دارند و برای طراحی باید حالت‌های گسیختگی مختلف بررسی شوند. جدول زیر داده‌های مرجع MTP-X برای هر گروه قطر را نشان می‌دهد. واحد مقادیر کیلو‌نیوتن (kN) است. جدول بر مبنای مقادیر مرجع مشخص‌شده در دیتاشیت رسمی ایندکس است؛ مقادیر آن نباید بدون محاسبه دیگر حالت‌های شکست به‌عنوان مقاومت نهایی اتصال استفاده شوند. اعداد ارائه شده تنها برای آشنایی بیشتر شما بوده و به هیچ عنوان جنبه فنی و محاسباتی ندارد. برای مشاهده اعداد دقیق و مورد اطمینان حتما باید به سایت تولید کننده محصول ایندکس INDEX مراجعه کنید.

بارهای توصیه‌شده MTP-X

جدول زیر بارهای توصیه‌شده در شرایط مرجع دیتاشیت ایندکس را نمایش می‌دهد. این جدول با ضریب بار γF=1.4 ارائه شده و مقادیر آن با مقاومت مشخصه متفاوت هستند.

تفاوت مقاومت مشخصه، طراحی و توصیه‌شده

مقاومت مشخصه مقداری است که براساس ارزیابی فنی و مدل طراحی تعیین می‌شود. مقاومت طراحی با اعمال ضرایب جزئی و بررسی حالت‌های گسیختگی به دست می‌آید و باید با اثر بارهای طراحی مقایسه شود. بار توصیه‌شده نیز در شرایط مرجع سازنده با مفروضات مشخص گزارش می‌شود. در طراحی یک اتصال، ممکن است مقاومت فولاد بیشتر از مقاومت بتن باشد یا گسیختگی لبه قبل از رسیدن انکر به مقاومت فولادی رخ دهد. به همین دلیل نه بزرگ‌ترین عدد جدول و نه مقاومت گسیختگی فولاد، به‌تنهایی معرف ظرفیت مجاز تمام پروژه‌ها نیستند.

مقایسه MTP-X ایندکس با فیشر و هیلتی

رول بولت ایندکس در برابر FAZ II Plus فیشر

رول بولت MTP-X ایندکس و انکر FAZ II Plus فیشر هر دو از نوع رول بولت گوه ای با مکانیزم انبساط کنترل‌شده با گشتاور هستند و برای کاربردهای دارای الزامات عملکردی در بتن ترک‌خورده و بدون ترک قابل بررسی‌اند. تفاوت اصلی آنها در هندسه انکر، جزئیات کلیپ، عمق‌های مهار ارزیابی‌شده و امکانات اجرایی قرار دارد. فیشر FAZ II Plus را با چندین عمق مهار قابل انتخاب و در محدوده مشخص با قابلیت نصب بدون پاک‌سازی متداول سوراخ معرفی می‌کند. در مقابل، MTP-X ایندکس در مجموعه موردنظر دارای عمق اصلی مشخص برای هر قطر، کلیپ با پوشش ATLANTIS C3-L و داده‌های فنی ETA Option 1 است. بنابراین مقایسه این دو باید براساس کد، عمق مهار و شرایط اتصال انجام شود؛ نه صرفاً قطر رزوه.

مقایسه MTP-X با HST3 هیلتی

رول بولت HST3 هیلتی یکی ازرول بولت های تخصصی این برند است که برای بتن ترک‌خورده، اتصالات سازه‌ای و شرایط هندسی خاص طراحی شده است. HST3 با تأییدیه ETA-98/0001 و داده‌های مربوط به عملکرد لرزه‌ای، از نظر گروه کاربردی رقیب MTP-X محسوب می‌شود. یکی از ویژگی‌های آن، امکان انتخاب عمق‌های مهار مشخص در محدوده تأییدیه است. MTP-X نیز دارای ETA Option 1، باربری مستند و کلیپ پوشش‌دار اختصاصی است. تفاوت عملکرد میان این دو خانواده باید در شرایط طراحی یکسان و با بررسی هندسه انکر، فاصله از لبه و بارهای کششی و برشی مشخص شود.

مقایسه MTP-X با HST4 هیلتی

رول بولت HST4 هیلتی از خانواده‌های جدیدتر و پیشرفته‌تر رول بولت هیلتی محسوب می‌شود و برای اتصالات سازه‌ای و بارهای بالا در بتن ترک‌خورده طراحی شده است. قابلیت انتخاب دامنه وسیع‌تری از عمق کاشت، بهینه‌سازی اتصالات صفحه‌پایه و استفاده از سیستم طراحی PROFIS Engineering از ویژگی‌های مهم این خانواده هستند. HST4 دارای تأییدیه ETA-21/0878 و اطلاعات مربوط به بارگذاری لرزه‌ای و مقاومت در برابر آتش در محدوده مشخص است. در مقابل، MTP-X ایندکس بر ارزیابی ETA Option 1، مشخصات نصب روشن، کلیپ ATLANTIS C3-L و امکان طراحی با INDEXcal تکیه دارد. مقایسه مستقیم ظرفیت دو انکر تنها زمانی معتبر است که شرایط بتن، هندسه، عمق مهار و معیارهای طراحی یکسان باشند.

جدول مقایسه چهار انکر حرفه‌ای

جمع‌بندی رقیب‌سنجی

هر چهار خانواده دارای داده‌های فنی و تأییدیه‌هایی برای کاربرد در بتن هستند، اما ظرفیت واقعی آنها مستقیماً از نام برند قابل مقایسه نیست. MTP-X ایندکس با برخورداری از ETA Option 1، ارزیابی لرزه‌ای در قطرهای مشخص و پوشش ویژه کلیپ، برای خریدارانی که به یک انکر اروپایی با مستندات مهندسی نیاز دارند گزینه‌ای قابل بررسی است. فیشر FAZ II Plus در انعطاف عمق مهار و امکانات نصب مزیت‌هایی دارد، درحالی‌که هیلتی HST3 و HST4 نیز برای شرایط تخصصی و طراحی‌های متفاوت معرفی شده‌اند. انتخاب نهایی باید با محاسبات مهندسی و بررسی هزینه واقعی هر راهکار انجام شود.

تجهیزات جانبی نصب رول بولت MTP-X ایندکس

برای انتخاب رول بولت MTP-X ایندکس، علاوه بر خود انکر، تجهیزات سوراخ‌کاری و کنترل مشخصات اتصال نیز اهمیت دارند. برای بررسی محصولات مرتبط با قطرهای موردنیاز این خانواده می‌توان از دسته‌بندی مته چهارشیار SDS Plus کالا عمران استفاده کرد. این دسته برای بررسی مته‌های بتن متناسب با دستگاه‌های چهارشیار کاربرد دارد و انتخاب قطر باید براساس مدل انکر باشد.

برای قطرهای بزرگ‌تر مانند M16 و M20، مته‌های بتن سازگار با دستگاه‌های پنج‌شیار SDS Max نیز قابل بررسی هستند. استفاده از سیستم سوراخ‌کاری مناسب، سلامت مته و تطبیق ابعاد با مشخصات انکر از عوامل مؤثر بر کیفیت اتصال محسوب می‌شوند. برای آشنایی با خانواده‌های دیگر انکرهای مکانیکی، بخش انواع رول بولت در کالا عمران در دسترس است. همچنین تجهیزات تکمیلی مانند آچارهای کنترل گشتاور، قطعات فولادی اتصال و سیستم‌های ساپورت می‌توانند بخشی از مجموعه اجرایی پروژه باشند.

انتخاب انکر متناسب با شرایط پروژه

مهم‌ترین موضوع در انتخاب MTP-X، هماهنگی مشخصات انکر با نیاز واقعی اتصال است. قطر رزوه، طول انکر، ضخامت پلیت، عمق مهار، مقاومت بتن و نوع بارگذاری باید با یکدیگر تطبیق داشته باشند. برای مثال، مدل M12×150 به‌دلیل طول بیشتر می‌تواند برای قطعه ضخیم‌تری نسبت به M12×100 در نظر گرفته شود، اما عمق مؤثر مهار هر دو مدل یکسان است. در اتصالات دارای محدودیت فاصله از لبه، آرایش چندانکری یا بارگذاری لرزه‌ای، انتخاب مدل باید با داده‌های طراحی و جزئیات تأییدیه هماهنگ باشد. برای محاسبه مهارهای خاص، استفاده از نرم‌افزار تخصصی و تأیید طراحی توسط مهندس ذی‌صلاح ضروری است.

قیمت رول بولت MTP-X ایندکس

قیمت رول بولت MTP-X ایندکس براساس قطر رزوه، طول کل، مقدار فولاد مصرفی، مشخصات پوشش و شرایط تأمین هر سایز متفاوت است. این محصول از انکرهای حرفه‌ای دارای ETA محسوب می‌شود و در ارزیابی ارزش خرید آن، تنها مبلغ اولیه نباید مبنای تصمیم باشد. وجود اطلاعات مهندسی معتبر، پوشش اختصاصی کلیپ و تطبیق دقیق مشخصات فنی با پروژه از عوامل مهم بررسی محصول هستند. در میان سایزهای انتخابی، مدل‌های M10×90 و M10×115 از نظر قطر و عمق مهار مشترک‌اند، اما برای ضخامت‌های متفاوت قطعه متصل‌شونده در نظر گرفته شده‌اند. همین موضوع برای نسخه‌های M12 و M16 نیز وجود دارد و باعث می‌شود هر کد کارخانه‌ای دارای قیمت مستقل باشد

امکان ارائه قیمت ویژه و با تخفیف رول بولت MTPX ایندکی برای مجریان و شرکت های پیمانکاری وجود دارد و برای دریافت لیست قیمت و تخفیف های همکاری باید درخواست خود را در پنل کاربری سایت کالا عمران ثبت کنید و پس از تائید قیمت های همکاری در سایت برای شما نمایش داده می شوند.

خرید رول بولت MTP-X ایندکس از کالا عمران

برای خرید رول بولت MTP-X ایندکس به‌صورت آنلاین و حضوری از کالا عمران، ده سایز منتخب از M8×75 تا M20×170 قابل بررسی هستند. محموله عرضه‌شده ساخت اسپانیا بوده و این خانواده از بدنه فولادی گالوانیزه و کلیپ انبساطی ATLANTIS C3-L استفاده می‌کند. مهم‌ترین معیار انتخاب، بررسی سایز، طول و حداکثر ضخامت قطعه قابل اتصال است؛ زیرا افزایش طول رول بولت در یک قطر مشخص الزاماً عمق مؤثر مهار را افزایش نمی‌دهد. برای پروژه‌هایی که به رول بولت دارای مستندات مهندسی نیاز دارند، وجود ETA 12/0397 و داده‌های باربری مستقل مزیت مهمی است. همچنین انتخاب مته بتن و ابزار مناسب باید با سایز انکر و شرایط اجرایی هماهنگ باشد.

جمع‌بندی کارشناسان کالا عمران در خصوص رول بولت MTP-X ایندکس

رول بولت MTP-X ایندکس یک رول بولت مکانیکی گوه‌ای با رزوه بیرونی و مکانیزم انبساط کنترل‌شده با گشتاور است. بدنه فولادی گالوانیزه، کلیپ دارای پوشش ATLANTIS C3-L، تأییدیه ETA Option 1 و ارزیابی عملکرد در بتن ترک‌خورده و بدون ترک از ویژگی‌های اصلی آن به شمار می‌روند. این خانواده در قطرهای M8 تا M20 دارای سایزها و طول‌های مختلف است و ده مدل منتخب آن در کالا عمران عرضه می‌شود. تفاوت اصلی نسخه‌های هم‌قطر در طول کل و ضخامت مجاز قطعه متصل‌شونده قرار دارد. عملکرد واقعی اتصال باید براساس بارگذاری و شرایط مهندسی تعیین شود؛ ازاین‌رو MTP-X برای خریدارانی که به اطلاعات فنی مستند و انتخاب دقیق محصول اهمیت می‌دهند، گزینه‌ای تخصصی محسوب می‌شود.

نظر کارشناسان کالا عمران درباره MTP-X ایندکس

در ارزیابی کارشناسی کالا عمران، مهم‌ترین مزیت رول بولت MTP-X ایندکس برخورداری از مستندات فنی معتبر و تفکیک روشن مشخصات هر سایز است. تأییدیه ETA 12/0397 Option 1، داده‌های مقاومت کششی و برشی و ارزیابی لرزه‌ای سایزهای منتخب، امکان بررسی مهندسی محصول را فراهم می‌کنند. کلیپ انبساطی دارای پوشش ATLANTIS C3-L نیز یکی از ویژگی‌های متمایز این سری نسبت به برخی انکرهای معمولی است. از نظر انتخاب سایز، بررسی ضخامت قطعه متصل‌شونده اهمیت زیادی دارد؛ برای مثال، در مدل‌های M12 عمق مؤثر مهار یکسان است، اما ظرفیت پذیرش ضخامت پلیت تغییر می‌کند. در مقایسه با فیشر FAZ II Plus و هیلتی HST3 و HST4، ایندکس یک سیستم مهار دارای تأییدیه و اطلاعات طراحی مستقل ارائه می‌کند. انتخاب نهایی باید براساس مشخصات واقعی اتصال انجام شود، نه صرفاً نام برند یا بیشترین عدد باربری جدول.
