رول بولت HST3 هیلتی
مشخصات اصلی کالا
ویژگی های کلیدی کالا
تحلیل تخصصی هوش مصنوعی
بر اساس دادههای واقعی و کارشناسان
نقاط قوت
- داشتن تأییدیههای ETA، لرزهای و حریق، ارزیابی فنی محصول را برای پروژههای حساس سادهتر میکند.
- امکان استفاده در بتن ترکخورده و بدون ترک، دامنه کاربرد انکر را در شرایط اجرایی مختلف افزایش میدهد.
- ارائه دادههای دقیق نصب مانند قطر مته، گشتاور و عمق کاشت، خطای انتخاب و اجرای نصاب را کاهش میدهد.
نقاط ضعف
- نسخه معرفیشده از فولاد کربنی زینکپلیت است و برای همه محیطهای خورنده یا فضای بیرونی مناسب نیست.
- قیمت و موجودی عمومی در صفحه رسمی قابل مشاهده نبود و برای برآورد خرید باید استعلام جداگانه انجام شود.
- انتخاب دقیق آن در پروژههای با فاصله لبه و فاصله محور کم، به کنترل مهندسی و بررسی دیتاشیت نیاز دارد.
مشخصات فنی
مشخصات فنی
معرفی و بررسی محصول
توضیحات کامل محصول
رول بولت HST3 هیلتی
رول بولت HST3 هیلتی یکی از بولت های مکانیکی پرقدرت برند هیلتی HILTI برای اتصال قطعات فلزی، بیسپلیتها، ساپورتهای تأسیساتی، ریلها، هندریل، تجهیزات صنعتی، ماشینآلات و اتصالات ایمنیمحور به بتن است. این رول بولت در گروه بولت مکانیکی یا انکرهای انبساطی قرار میگیرد و برای پروژههایی انتخاب میشود که اتصال باید با دقت، کنترل نصب، ظرفیت باربری بالا و امکان طراحی مهندسی انجام شود. البته نسل جدید این محصول را می توان در اصل پرچم دار جدید رول بولت های لرزه ای و ترک دار برند هلیتی دانست.
تفاوت اصلی رول بولت HST3 هیلتی با مدلهای اقتصادیتر مانند HSA هیلتی این است که HST3 برای بتن ترکدار و بتن ترکنخورده طراحی شده و در شرایط بارگذاری استاتیکی، شبهاستاتیکی و لرزهای توان بالاتر دارد. به همین دلیل این محصول بیشتر برای اتصالات حساستر، نصبهای سازهایتر، پروژههای صنعتی، نما، تأسیسات سنگین، تجهیزات مکانیکی و محلهایی استفاده میشود که انتخاب انکر باید بر اساس دیتاشیت و طراحی فنی انجام شود.
انتخاب سایز انکر بولت HST3 هیلتی فقط با نگاه کردن به قطر انکر انجام نمیشود. البته در اکثر مواقع دربازار داخلی برای هر قطر از انکر فقط یک طول موجود است نه تنوع کامل طول برای هر قطر. به صورت استاندارد باید به مته، عمق کاشت مؤثر، ضخامت قطعه یا پلیت، فاصله از لبه بتن، فاصله بین انکرها، مقاومت بتن، نوع بارگذاری، شرایط محیطی و گشتاور نصب باید همزمان بررسی شوند. از دید کارشناسان کالا عمران، HST3 محصولی است که باید با نگاه مهندسی انتخاب شود، نه صرفاً بر اساس سایز رزوه یا طول ظاهری انکر.
مشخصات کلی رول بولت HST3 هیلتی
مشخصه | مقدار | توضیح کاربردی |
|---|---|---|
نوع محصول | رول بولت مکانیکی / انکر انبساطی | مناسب اتصال مکانیکی به بتن |
برند | Hilti / هیلتی | برند تخصصی ابزار و سیستم بولت مکانیکی و بولت شیمیایی |
مدل | HST3 | نسخه پرقدرتتر نسبت به انکرهای عمومی مثل HSA |
نوع اتصال | Wedge Anchor / Expansion Anchor | اتصال با مکانیزم انبساط در سوراخ بتن |
جنس نسخه HST3 | فولاد کربنی | مناسب کاربردهای داخلی خشک |
پوشش | Zinc-plated / گالوانیزه | برای محیطهای داخلی و خشک مناسبتر است |
نوع سر | رزوه خارجی | نصب با مهره و واشر |
بستر مناسب | بتن ترکدار و بتن ترکنخورده | مناسب پروژههای حساستر نسبت به HSA |
نوع بارگذاری | استاتیکی، شبهاستاتیکی، لرزهای | طراحی نهایی باید بر اساس دیتاشیت انجام شود |
نرمافزار طراحی | PROFIS Engineering | برای طراحی دقیق اتصالات فولاد به بتن |
کاربرد اصلی | نصب بیسپلیت، نما، هندریل، ساپورت، ماشینآلات و تجهیزات | مناسب پروژههای ساختمانی و صنعتی |
سایزبندی رول بولت HST3 هیلتی
رول بولت HST3 هیلتی در سایز بندی کامل M8 تا M24 معرفی شده است. تمامی سایز های رول بولت HST3 در بازار ایران ممکن است موجود نباشد، یعنی برند هیلتی برای هر قطر از این محصول طول های متنوعی را ارائه کرده است اما در بازار ایران تنها طول های استاندارد وارد و ارائه می شود. امکان خرید حضوری و آنلاین رول بولت HST3 M8 - رول بولت HST3 M10 - رول بولت HST3 M12 - رول بولت HST3 M16 - رول بولت HST3 M20 و رول بولت HST3 M24 در فروشگاه کالا عمران امکان پذیر است.
نکته مهم این است که بلندتر بودن رول بولت همیشه به معنی ظرفیت باربری بیشتر نیست. در بسیاری از موارد، طول بیشتر برای عبور از پلیت ضخیمتر یا قطعه نصبشونده استفاده میشود. افزایش ظرفیت واقعی بیشتر به عمق کاشت مؤثر، شرایط بتن، فاصله از لبه، فاصله بین انکرها و نوع بارگذاری وابسته است.
سایز انکر | قطر مته | محدوده عمق کاشت مؤثر تأییدشده | عمقهای کاشت مرجع برای محاسبه | حداکثر طول انکر در دیتاشیت | حداکثر ضخامت قطعه قابل نصب |
|---|---|---|---|---|---|
M8 | 8 mm | 47 تا 90 mm | 47 mm | 260 mm | 195 mm |
M10 | 10 mm | 40 تا 100 mm | 40 / 60 mm | 280 mm | 220 mm |
M12 | 12 mm | 50 تا 125 mm | 50 / 70 mm | 350 mm | 270 mm |
M16 | 16 mm | 65 تا 160 mm | 65 / 85 mm | 475 mm | 370 mm |
M20 | 20 mm | 101 تا 180 mm | 101 mm | 450 mm | 310 mm |
M24 | 24 mm | 125 mm | 125 mm | 500 mm | 330 mm |
راهنمای انتخاب سایز رول بولت HST3 هیلتی
در نظر داشته باشیدبه هیچ عنوان قطر و طول مورد نیاز پروژه خود را نباید از فروشنده کالا نظر بپرسید، بلکه قطر و طول دقیق رول بولت HST3 را باید طراح پروژه به شما معرفی کند. فروشندگان این کالا از نوع پروژه و میزان باربری پروژه شما اطلاعی ندارند و انتخاب قطر محصول باید طبق نظر طراح پروژه فقط انتخاب شود. در ادامه لیست کاملی از سایز بندی این محصول را مشاهده می کنید.
رول بولت HST3 M8 هیلتی
رول بولت HST3 M8 هیلتی برای اتصالات سبکتر اما حساستر نسبت به رول بولتهای عمومی استفاده میشود. این سایز زمانی کاربرد دارد که فضای نصب محدود است، قطر سوراخکاری باید کوچکتر باشد و اتصال روی بتن ترکدار یا ترکنخورده نیاز به بررسی فنی داشته باشد. قطر مته این سایز 8 میلیمتر و گشتاور نصب آن 20 نیوتنمتر است.
رول بولت HST3 M10 هیلتی
رول بولت HST3 M10 هیلتی یکی از سایزهای کاربردی برای نصب ساپورتهای تأسیساتی، براکتها، ریلها، بیسپلیتهای سبکتر و اتصالات فلزی عمومی در پروژههای ساختمانی و صنعتی است. این سایز با دو عمق کاشت مرجع 40 و 60 میلیمتر در دیتاشیت فنی بررسی شده و امکان انتخاب منعطفتری برای شرایط مختلف نصب دارد. قطر مته آن 10 میلیمتر و گشتاور نصب 45 نیوتنمتر است.
رول بولت HST3 M12 هیلتی
رول بولت HST3 M12 هیلتی از سایزهای بسیار پرکاربرد در نصبهای صنعتی، تأسیساتی و ساختمانی است. این سایز برای نصب صفحات فلزی، پایه تجهیزات، ساپورتهای مقاومتر، سیستمهای نما، هندریل و اتصالاتی که نیاز به ظرفیت بالاتر از M10 دارند انتخاب میشود. قطر مته این سایز 12 میلیمتر و گشتاور نصب آن 60 نیوتنمتر است.
رول بولت HST3 M16 هیلتی
رول بولت HST3 M16 هیلتی برای اتصال قطعات سنگینتر، بیسپلیتهای بزرگتر، ماشینآلات، تجهیزات صنعتی، ریلهای سنگین و نصبهایی استفاده میشود که کنترل فاصله از لبه و فاصله بین انکرها اهمیت زیادی دارد. این سایز با عمق کاشتهای مرجع 65 و 85 میلیمتر بررسی شده و انتخاب آن باید حتماً با توجه به ضخامت بتن، موقعیت انکرها و نوع بارگذاری انجام شود. قطر مته M16 برابر 16 میلیمتر و گشتاور نصب آن 110 نیوتنمتر است.
رول بولت HST3 M20 هیلتی
رول بولت HST3 M20 هیلتی برای اتصالات سنگین و پروژههایی استفاده میشود که بارهای بالاتر، ابعاد قطعه بزرگتر و حساسیت اجرایی بیشتری دارند. در این سایز، عمق کاشت، فاصله از لبه بتن، فاصله بین انکرها، ضخامت عضو بتنی و کیفیت سوراخکاری باید با دقت بررسی شود. قطر مته این سایز 20 میلیمتر و گشتاور نصب آن 180 نیوتنمتر است.
رول بولت HST3 M24 هیلتی
رول بولت HST3 M24 هیلتی در دسته سایزهای سنگین این خانواده قرار میگیرد و بیشتر برای اتصالات خاص، صنعتی و پروژههایی استفاده میشود که طراحی مهندسی دقیق دارند. این سایز در مقایسه با سایزهای رایج بازار، مصرف عمومی کمتری دارد و معمولاً باید بر اساس نیاز پروژه و دیتاشیت فنی انتخاب شود. قطر مته M24 برابر 24 میلیمتر و گشتاور نصب آن 300 نیوتنمتر است.
کاربرد رول بولت HST3 هیلتی

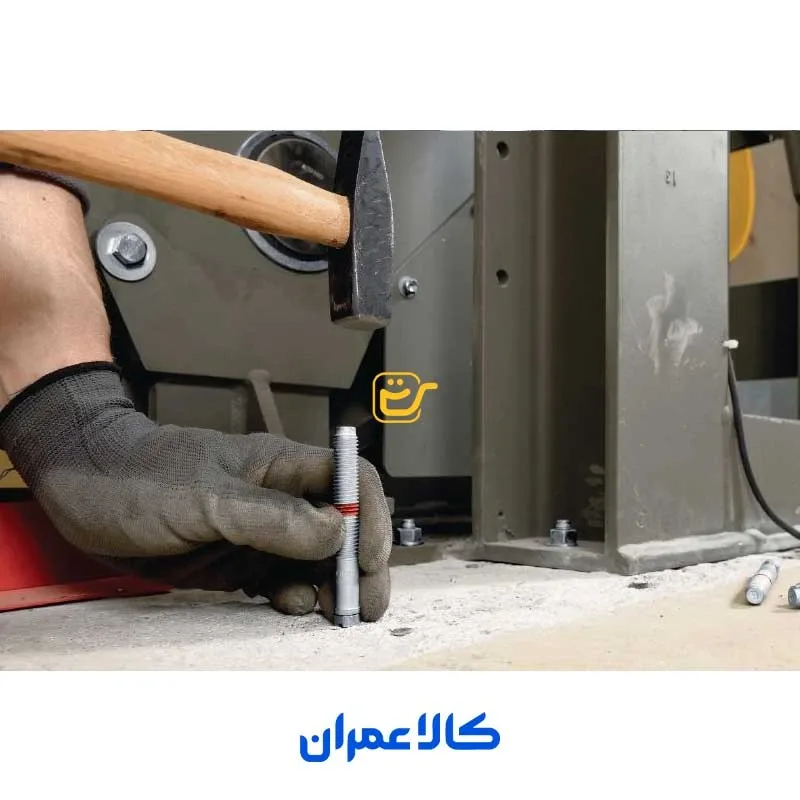

رول بولت HST3 هیلتی یک انکر مکانیکی انبساطی است. بعد از سوراخکاری بتن، انکر داخل سوراخ قرار میگیرد و با بستن مهره طبق گشتاور نصب مشخص، قسمت انبساطی در انتهای انکر داخل بتن درگیر میشود. این درگیری مکانیکی باعث انتقال بار از قطعه فلزی به عضو بتنی میشود. پس از سفت شدن رول بولت HST3 در بتن، دیگر امکان خارج کردن آن وجود ندارد. در نظر داشته باشید که برای نصب این محصول حتما باید به استاندارد های ارائه شده از سوی برند هیلتی دقت کنید و مراحل اجرایی را دقیقا از روی کاتالوگ ارائه شده پیش ببرید. در ادامه به کاربرد های تخصصی این محصول اشاره می شود.

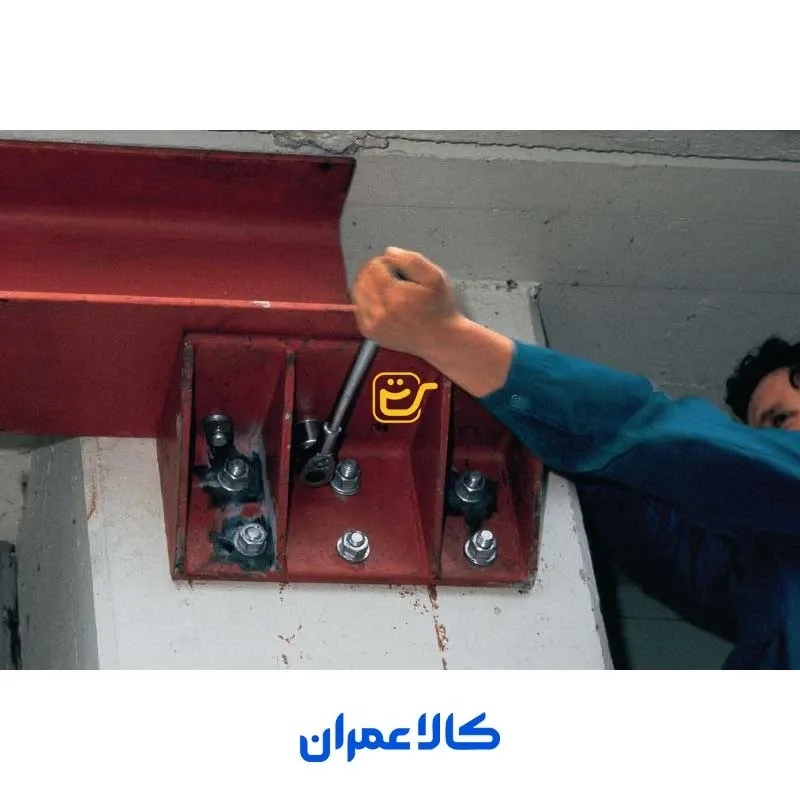

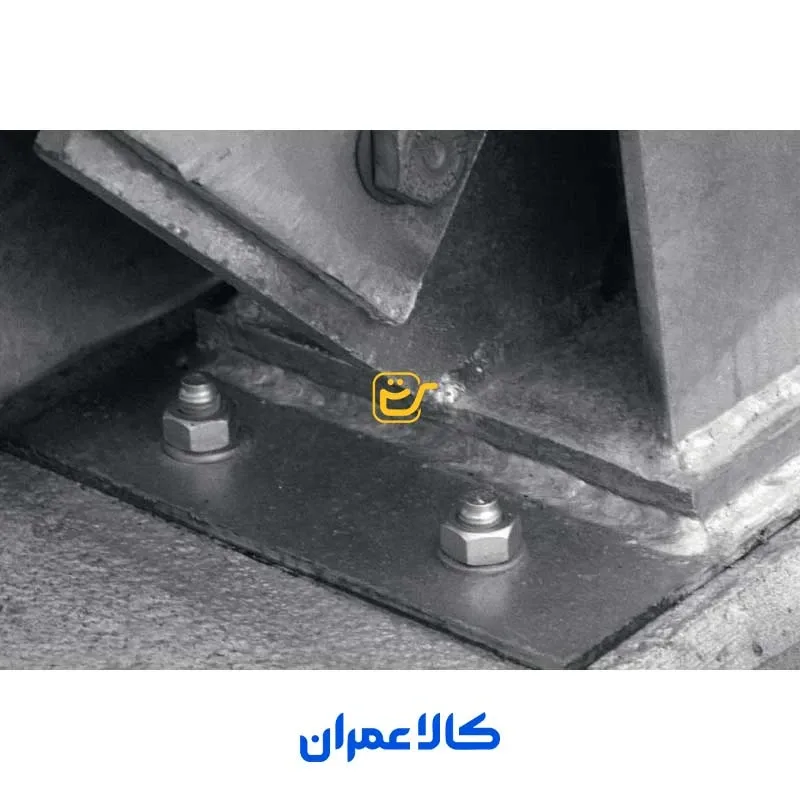

نصب بیسپلیت و صفحات فلزی

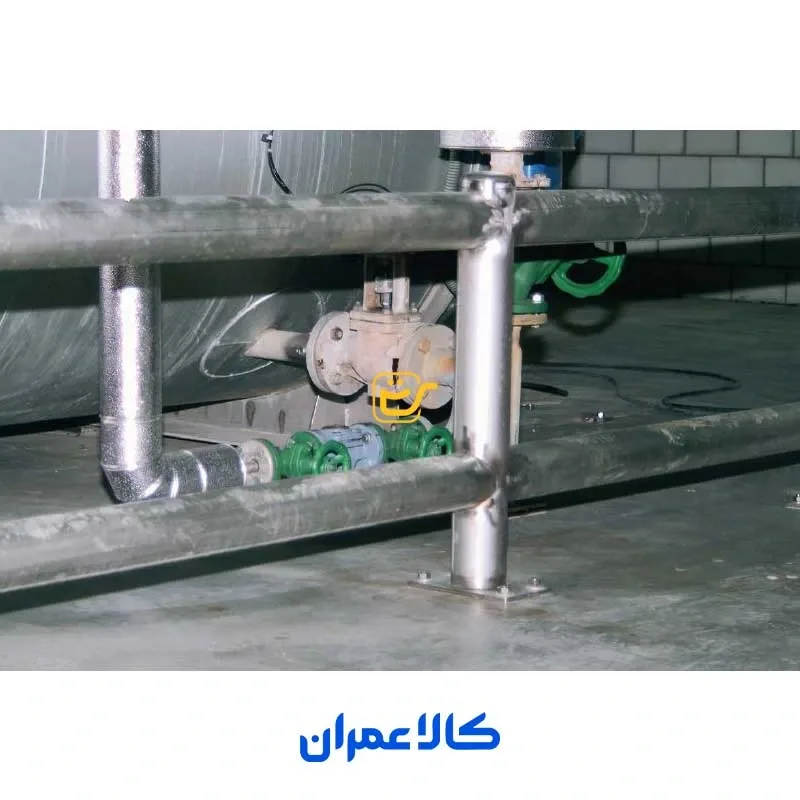

نصب هندریل و نردههای فلزی
نصب سیستمهای نما و براکتهای نما
نصب ساپورتهای مکانیکی، برقی و تأسیساتی
نصب ماشینآلات و تجهیزات صنعتی
نصب ریلها و قفسههای صنعتی
اتصالات ایمنیمحور در بتن ترکدار و ترکنخورده
HST3 هیلتی برای نصبهای حساستر از HSA هیلتی مناسبتر است، اما این موضوع به معنی انتخاب آزادانه آن برای هر پروژه نیست. در اتصالهای سازهای، لرزهای، دینامیکی، نزدیک لبه، روی بتن ضعیف یا با فاصله کم بین انکرها، طراحی باید توسط طراح پروژه و بر اساس دیتاشیت انجام شود.

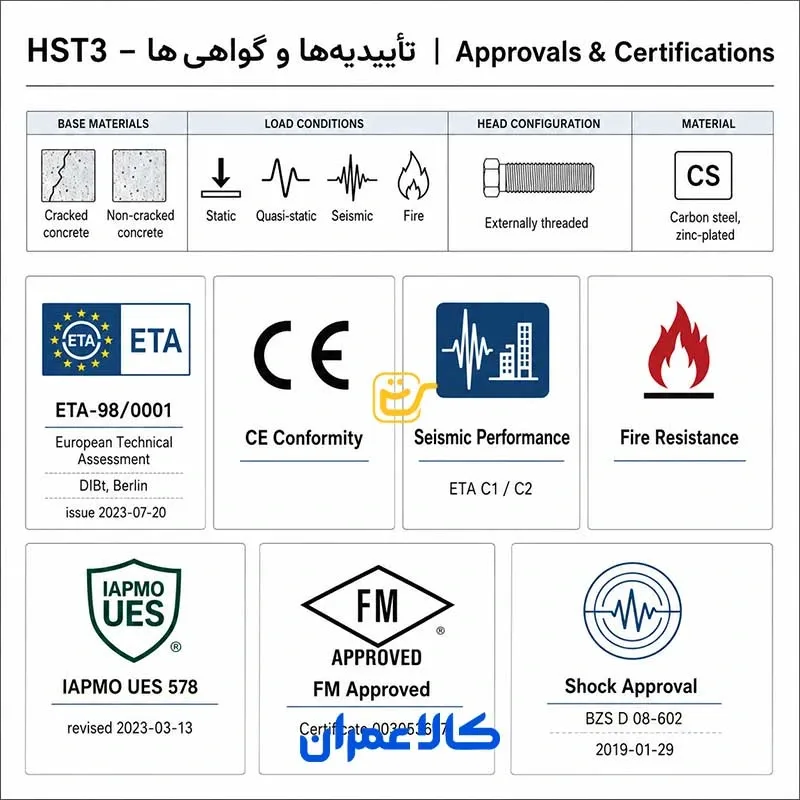

تأییدیهها و گزارشهای فنی رول بولت HST3 هیلتی
نوع تأییدیه / گزارش | مرجع / شماره | توضیح کاربردی |
|---|---|---|
European Technical Assessment | ETA-98/0001 | مرجع اصلی طراحی اروپایی برای HST3 |
Fire test report | ETA-98/0001 | بررسی عملکرد تحت شرایط آتش |
IAPMO Report | UES 578 | گزارش ارزیابی فنی برای بازارهای دارای الزامات کد ساختمانی |
Certificate of Compliance | FM 003053697 | گواهی انطباق |
Shock approval | BZS D 08-602 | برای سایزهای M10 تا M24 |
Seismic assessment | C1 / C2 | مناسب بررسی در بارهای لرزهای با الزامات دیتاشیت |
CE / UKCA | بسته به بازار عرضه | نشان انطباق با الزامات مربوطه |
از دید فنی، وجود تأییدیههای ETA، لرزهای و آتش باعث میشود HST3 در پروژههایی که کنترل مستندات، بازرسی، طراحی مهندسی و ایمنی اتصال مهم است، گزینه جدیتری نسبت به انکرهای عمومی و اقتصادی باشد. برای مشاهده و ذخیره سازی تاییدیه های کسب شده توسط HST3 هیلتی بهتر است به سایت مرجع محصول مراجعه کنید و یا به کارشناسان کالا عمران درخواست ارسال تاییدیه ارسال کنید تا به روز ترین و کامل ترین تاییدیه های محصول را برای شما ارسال کنند.

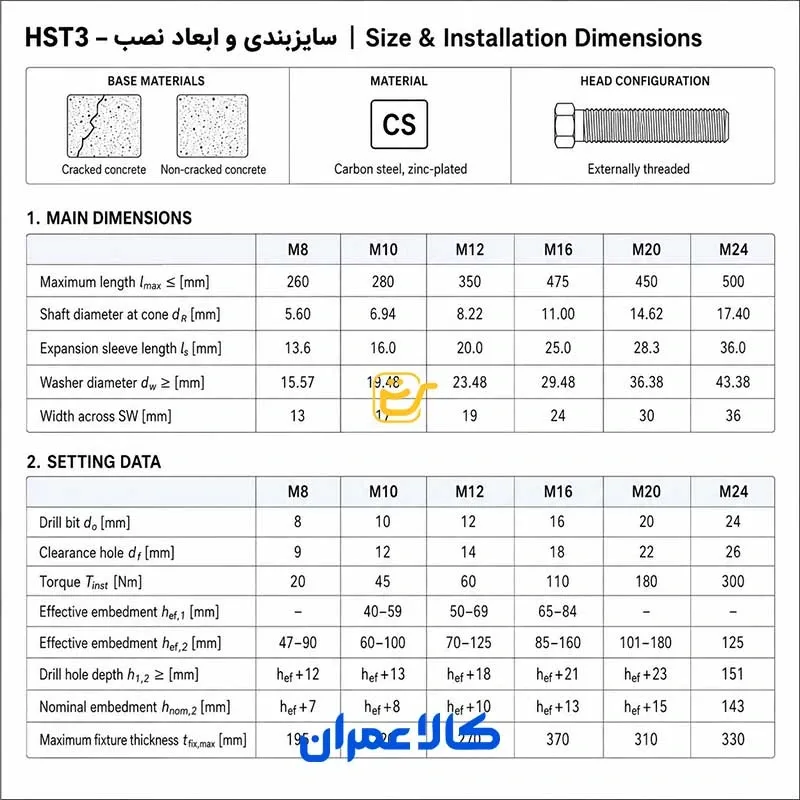

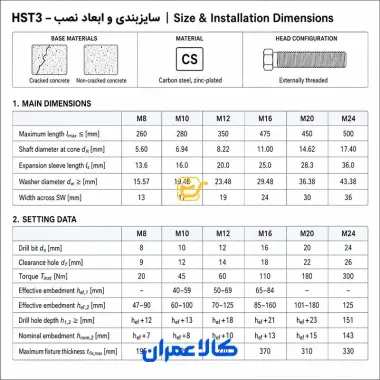

مشخصات نصب رول بولت HST3 هیلتی
سایز انکر | قطر مته | قطر برش مجاز مته | عمق کاشت مؤثر | حداقل عمق سوراخکاری | قطر مجاز سوراخ قطعه | گشتاور نصب | حداکثر ضخامت قطعه | آچارخور |
|---|---|---|---|---|---|---|---|---|
M8 | 8 mm | 8 mm | 47 تا 90 mm | hef + 12 mm | 9 mm | 20 Nm | 195 mm | 13 mm |
M10 | 10 mm | 10 mm | 40 تا 100 mm | hef + 13 mm | 12 mm | 45 Nm | 220 mm | 17 mm |
M12 | 12 mm | 12 mm | 50 تا 125 mm | hef + 18 mm | 14 mm | 60 Nm | 270 mm | 19 mm |
M16 | 16 mm | 16 mm | 65 تا 160 mm | hef + 21 mm | 18 mm | 110 Nm | 370 mm | 24 mm |
M20 | 20 mm | 20 mm | 101 تا 180 mm | hef + 23 mm | 22 mm | 180 Nm | 310 mm | 30 mm |
M24 | 24 mm | 24 mm | 125 mm | 151 mm | 26 mm | 300 Nm | 330 mm | 36 mm |
در نصب رول بولت HST3 هیلتی، قطر مته باید با سایز انکر همخوانی داشته باشد، یعنی مته مناسب کاشت رول بولت HST3 دقیقا همان سایز رول بولت انتخابی است. سوراخکاری بیش از حد، تمیزکاری نامناسب، رعایت نکردن عمق کاشت یا بستن مهره بدون گشتاور مناسب میتواند عملکرد واقعی انکر را کاهش دهد. در سوراخکاری با مته کرگیری الماسه، عمق سوراخ برای M8 تا M10 باید 5 میلیمتر و برای M12 تا M24 باید 2 میلیمتر بیشتر در نظر گرفته شود. همچنین در حالت سوراخکاری چکشی بدون تمیزکاری، برای M8 تا M20 باید 12 میلیمتر به عمق سوراخکاری اضافه شود.
ابزار مناسب نصب رول بولت HST3 هیلتی
مورد نصب | ابزار یا توضیح |
|---|---|
سوراخکاری بتن | بتنکن یا دریل بتنکن مناسب با قطر مته |
سوراخکاری سایزهای کوچک و متوسط | دستگاههای سبکتر مانند سری TE2 تا TE30 |
سوراخکاری سایزهای بزرگتر | دستگاههای قویتر مانند TE40 تا TE80 |
سوراخکاری با کرگیری | DD-30W یا DD-EC1 طبق شرایط دیتاشیت |
بستن با گشتاور کنترلشده | آچار ترکمتر یا ابزار Adaptive Torque سازگار هیلتی |
ابزار کوبش انکر | HS-SC برای نصب انکرهای سازگار |
تمیزکاری سوراخ | پمپ باد، فرچه یا روش مجاز طبق دیتاشیت |
طراحی اتصال | PROFIS Engineering |
یکی از مزیتهای اجرایی HST3 در برخی سایزها و شرایط، امکان نصب سریعتر با روشهای مورد تأیید هیلتی و ابزارهای کنترل گشتاور است. با این حال، در پروژههای حساس نباید اجرای تجربی جایگزین دستورالعمل نصب شود. زمانی که جایگاه بولت شما مشخص شده است و امکان تغییر و جا به جایی در نصب ندارید و در بتن شما میلگرد وجود دارد، امکان سوراخکاری با مته 4 شیار و مته 5 شیار امکان پذیر نبوده و باید به سراغ سیستم کرگیری بروید. سیستم کرگیری این امکان را به شما می دهد تا دقیقا همان نقطه مورد نظر بدون جا به جایی سوراخکاری کنید و حتی این سیستم میلگرد های داخل بتن را نیز برای شما سوراخکاری می کند.

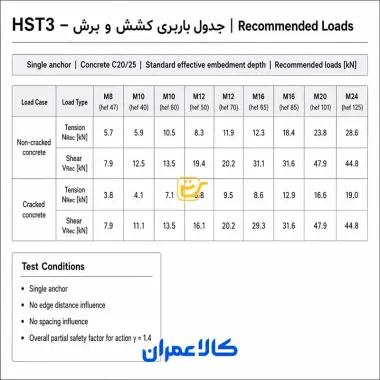

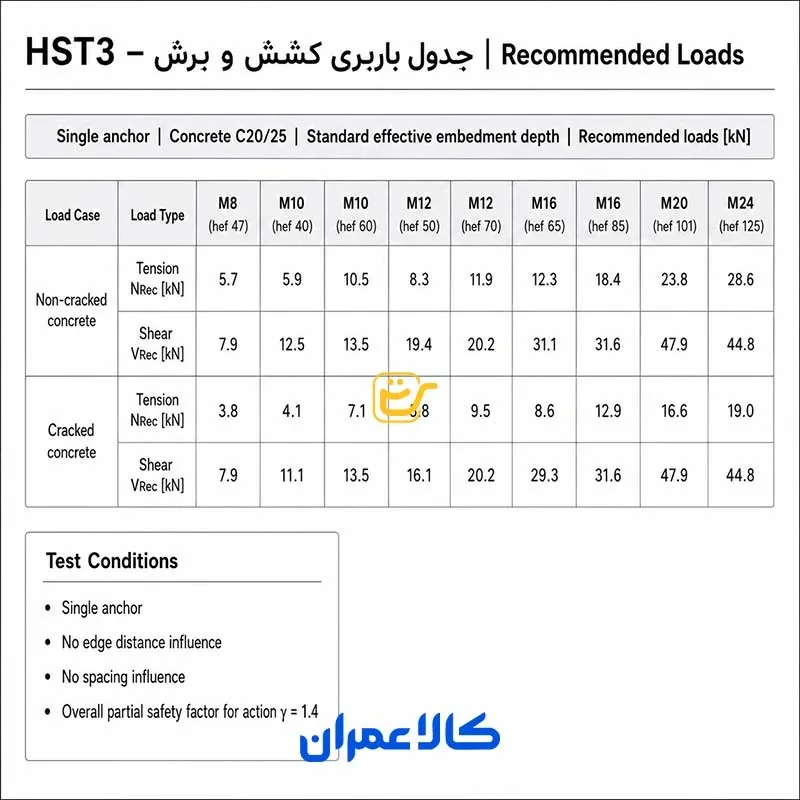

جدول بار پیشنهادی رول بولت HST3 در بتن C20/25
مقادیر زیر برای یک انکر منفرد، نصب صحیح، بدون اثر فاصله از لبه و فاصله بین انکرها، شکست فولاد، حداقل ضخامت بتن و بتن C20/25 ارائه شدهاند. این اعداد برای برآورد اولیه مفید هستند، اما طراحی نهایی باید بر اساس دیتاشیت، شرایط واقعی پروژه و نرمافزار طراحی انجام شود. در نظر داشته باشید اعداد به دست آمده زیر طبق نصب اصولی محصول به دست آمده است و نصب طبق اصول ارائه شده از سوی کمپانی هیلتی صورت گرفته است.
سایز انکر | عمق کاشت مؤثر | کشش پیشنهادی در بتن ترکنخورده | برش پیشنهادی در بتن ترکنخورده | کشش پیشنهادی در بتن ترکدار | برش پیشنهادی در بتن ترکدار |
|---|---|---|---|---|---|
M8 | 47 mm | 5.7 kN | 7.9 kN | 3.8 kN | 7.9 kN |
M10 | 40 mm | 5.9 kN | 12.5 kN | 4.1 kN | 11.1 kN |
M10 | 60 mm | 10.5 kN | 13.5 kN | 7.1 kN | 13.5 kN |
M12 | 50 mm | 8.3 kN | 19.4 kN | 5.8 kN | 16.1 kN |
M12 | 70 mm | 11.9 kN | 20.2 kN | 9.5 kN | 20.2 kN |
M16 | 65 mm | 12.3 kN | 31.1 kN | 8.6 kN | 29.3 kN |
M16 | 85 mm | 18.4 kN | 31.6 kN | 12.9 kN | 31.6 kN |
M20 | 101 mm | 23.8 kN | 47.9 kN | 16.6 kN | 47.9 kN |
M24 | 125 mm | 28.6 kN | 44.8 kN | 19.0 kN | 44.8 kN |
جدول مقاومت طراحی رول بولت HST3 در بتن C20/25
این جدول برای بررسی دقیقتر نسبت به جدول بار پیشنهادی کاربرد دارد. مقادیر مقاومت طراحی در پروژه واقعی تحت تأثیر آرایش انکرها، فاصله از لبه، فاصله بین انکرها، ضخامت بتن، ترکدار یا ترکنخورده بودن بتن و ضرایب آییننامهای تغییر میکنند.
سایز انکر | عمق کاشت مؤثر | کشش طراحی در بتن ترکنخورده | برش طراحی در بتن ترکنخورده | کشش طراحی در بتن ترکدار | برش طراحی در بتن ترکدار |
|---|---|---|---|---|---|
M8 | 47 mm | 8.0 kN | 11.0 kN | 5.3 kN | 11.0 kN |
M10 | 40 mm | 8.3 kN | 17.5 kN | 5.8 kN | 15.5 kN |
M10 | 60 mm | 14.7 kN | 18.9 kN | 10.0 kN | 18.9 kN |
M12 | 50 mm | 11.6 kN | 27.2 kN | 8.1 kN | 22.6 kN |
M12 | 70 mm | 16.7 kN | 28.3 kN | 13.3 kN | 28.3 kN |
M16 | 65 mm | 17.2 kN | 43.6 kN | 12.0 kN | 41.0 kN |
M16 | 85 mm | 25.7 kN | 44.2 kN | 18.0 kN | 44.2 kN |
M20 | 101 mm | 33.3 kN | 67.1 kN | 23.3 kN | 67.1 kN |
M24 | 125 mm | 40.0 kN | 62.7 kN | 26.7 kN | 62.7 kN |
جدول عملکرد لرزهای رول بولت HST3
HST3 هیلتی برای عملکرد لرزهای C1 و C2 قابل بررسی است. در طراحی لرزهای، استفاده از جزئیات نصب، فیلینگ ست هیلتی، عمق کاشت، فاصله از لبه و آییننامه پروژه اهمیت زیادی دارد. جدول زیر فقط برای درک مقایسهای اولیه ارائه میشود و جایگزین طراحی مهندسی نیست.
عملکرد لرزهای C2 با Hilti Filling Set
سایز انکر | عمق کاشت مؤثر مرجع | کشش مشخصه لرزهای C2 | برش مشخصه لرزهای C2 | کشش طراحی لرزهای C2 | برش طراحی لرزهای C2 |
|---|---|---|---|---|---|
M8 | 47 mm | 3.0 kN | 9.9 kN | 2.0 kN | 7.9 kN |
M10 | 60 mm | 10.4 kN | 19.0 kN | 6.9 kN | 15.2 kN |
M12 | 70 mm | 17.1 kN | 28.6 kN | 11.4 kN | 22.9 kN |
M16 | 85 mm | 22.9 kN | 48.5 kN | 15.3 kN | 38.8 kN |
M20 | 101 mm | 29.7 kN | 84.3 kN | 19.8 kN | 63.4 kN |
عملکرد لرزهای C1 با Hilti Filling Set
سایز انکر | کشش مشخصه لرزهای C1 | برش مشخصه لرزهای C1 | کشش طراحی لرزهای C1 | برش طراحی لرزهای C1 |
|---|---|---|---|---|
M8 | 8.0 kN | 16.6 kN | 5.3 kN | 13.3 kN |
M10 | 13.6 kN | 25.8 kN | 9.1 kN | 20.6 kN |
M12 | 17.1 kN | 39.0 kN | 11.4 kN | 31.2 kN |
M16 | 22.9 kN | 60.9 kN | 15.3 kN | 48.7 kN |
M20 | 29.7 kN | 95.1 kN | 19.8 kN | 63.4 kN |
نکات مهم در طراحی و اجرای رول بولت HST3 هیلتی
۱. بتن ترکدار یا ترکنخورده
HST3 برای هر دو حالت بتن ترکدار و ترکنخورده قابل بررسی است. این موضوع یکی از تفاوتهای مهم آن با انکرهای اقتصادیتر مانند HSA هیلتی است. با این حال، ترکدار بودن بتن باعث کاهش ظرفیت کششی نسبت به بتن ترکنخورده میشود و باید در طراحی لحاظ شود.
۲. عمق کاشت مؤثر
افزایش عمق کاشت در بسیاری از سایزها میتواند ظرفیت باربری را افزایش دهد یا امکان طراحی نزدیکتر به لبه و فاصله کمتر بین انکرها را فراهم کند. اما عمق کاشت بیشتر باید با ضخامت بتن، طول انکر و شرایط اجرایی پروژه هماهنگ باشد.
۳. فاصله از لبه و فاصله بین انکرها
در انکرهای مکانیکی، فاصله کم از لبه بتن یا فاصله کم بین انکرها میتواند باعث کاهش ظرفیت واقعی شود. در دیتاشیت هیلتی برای این موضوع مقادیر حداقل و بحرانی ارائه شده است، اما برای طراحی دقیق باید آرایش واقعی انکرها در نرمافزار PROFIS Engineering بررسی شود.
۴. گشتاور نصب
گشتاور نصب در HST3 بسیار مهم است. بستن کمتر از مقدار مورد نیاز میتواند باعث درگیری ناقص انکر شود و بستن بیش از حد نیز ممکن است به رزوه، قطعه، بتن یا عملکرد اتصال آسیب بزند. بنابراین استفاده از آچار ترکمتر یا ابزار کنترل گشتاور در پروژههای حساس توصیه میشود.
۵. کیفیت سوراخکاری
قطر سوراخ، عمق سوراخ، نوع مته و تمیزکاری حفره روی عملکرد نهایی انکر تأثیر مستقیم دارند. در پروژههایی که بتن مسلح است، استفاده از مته مناسب بتن مسلح و رعایت دستورالعمل سوراخکاری اهمیت بیشتری دارد.
۶. شرایط محیطی
نسخه HST3 با فولاد کربنی گالوانیزه برای محیطهای داخلی خشک مناسبتر است. برای محیطهای مرطوب، خورنده، فضای باز دائمی یا پروژههایی که دوام خوردگی اهمیت زیادی دارد، باید نسخههای استنلس استیل مانند HST3-R یا گزینههای مقاومتر در برابر خوردگی بررسی شوند.
مقایسه رول بولت HST3 هیلتی با رقبا و محصولات مشابه
محصول | جایگاه فنی | مناسب برای | نکته انتخاب |
|---|---|---|---|
HST3 هیلتی | انکر پرقدرت برای بتن ترکدار و لرزهای | اتصالات حساس، نما، بیسپلیت، تجهیزات، سازههای فلزی سبک و متوسط | انتخاب مهندسیتر از HSA |
HSA هیلتی | انکر اقتصادیتر و عمومیتر هیلتی | نصبهای عمومی روی بتن ترکنخورده | برای پروژههای لرزهای یا بتن ترکدار جایگزین HST3 نیست |
HST4 هیلتی | نسل جدیدتر و پرظرفیتتر هیلتی | پروژههای حساستر با نیاز به عملکرد بالاتر | در صورت موجودی، گزینه بالاتر از HST3 محسوب میشود |
FAZ II Plus فیشر | رقیب جدی اروپایی HST3 | بتن ترکدار، بارهای بالا، پروژههای مهندسی | در ایران از نظر قیمت و موجودی باید با HST3 مقایسه شود |
FBN II فیشر | گزینه اقتصادی برای بتن ترکنخورده | نصبهای عمومی، ساپورت، اتصالات سبکتر | برای پروژههای حساس و لرزهای جایگزین HST3 نیست |
HSL-3 / HSL4 هیلتی | انکرهای سنگینتر و خاصتر | اتصالات سنگین و پروژههای خاص | برای بارهای بسیار سنگین یا جزئیات خاص بررسی میشود |
در بازار ایران، انتخاب بین HST3 هیلتی و FAZ II فیشر معمولاً به چهار عامل بستگی دارد: موجودی واقعی سایز، قیمت نهایی، نیاز پروژه به تأییدیههای مشخص و نظر طراح یا دستگاه نظارت. اگر پروژه فقط نصب عمومی روی بتن ترکنخورده باشد، HSA هیلتی یا FBN II فیشر میتوانند گزینه اقتصادیتری باشند؛ اما اگر بتن ترکدار، بار لرزهای، اتصال حساس یا کنترل مهندسی مطرح باشد، HST3 یا FAZ II باید جدیتر بررسی شوند. بیشتر مشتریان کالا عمران به دلیل قیمت بالای محصولات و متعلقات برند هیلتی سراغ برند و محصولات اقتصادی تری می روند.
کیفیت محصولات هیلتی برای مشتریان و در بازار جهای ثابت شده است و دلیل بالا بودن قیمت این برند، استفاده از مواد اولیه درجه یک، تست و بررسی سالانه محصول در برترین آزمایشگاه های اروپایی و آمریکایی است. برای انتخاب بین مدل های برند هیلتی و فیشر کارشناسان کالا عمران به شما مشاوره های تخصصی و جامعی را ارائه می دهند اما در نظر داشته باشید انتخاب نهایی سایز و مدل با طراح پروژه می باشد.
نکات مهم خرید رول بولت HST3 هیلتی
انتخاب سایز بر اساس طراحی، نه فقط تجربه
برای خرید رول بولت HST3 هیلتی، انتخاب سایز نباید فقط بر اساس تجربه قبلی یا قطر انکر انجام شود. ممکن است دو پروژه هر دو به انکر M12 نیاز داشته باشند، اما به دلیل تفاوت ضخامت پلیت، فاصله از لبه یا نوع بتن، طول و عمق کاشت متفاوتی لازم داشته باشند.
بررسی ضخامت پلیت
ضخامت قطعه یا بیسپلیت در انتخاب طول انکر اهمیت زیادی دارد. اگر طول انکر برای ضخامت قطعه کافی نباشد، عمق کاشت مؤثر تأمین نمیشود و اگر طول بیش از حد انتخاب شود، ممکن است اجرای پروژه یا موجودی محصول دچار مشکل شود.
توجه به بتن و شرایط پروژه
HST3 برای بتن ترکدار و ترکنخورده قابل بررسی است، اما نوع بتن و مقاومت آن روی ظرفیت نهایی اثر دارد. برای بتن ضعیفتر، لبههای نزدیک، فاصله کم بین انکرها یا بارهای ترکیبی، نباید فقط از جدول ساده استفاده شود.
کنترل اصالت کالا
به دلیل حساسیت فنی انکرهای هیلتی و قیمت بالاتر آنها، خرید از تأمینکننده معتبر اهمیت زیادی دارد. اصالت کالا، سلامت رزوه، وضعیت پوشش، بستهبندی، تطابق سایز، شرایط نگهداری و دسترسی به دیتاشیت باید بررسی شود.
بررسی موجودی بازار ایران
در بازار ایران، همه سایزها و طولهای HST3 همیشه موجود نیستند. معمولاً سایزهای M10، M12 و M16 برای پروژههای ساختمانی و صنعتی بیشتر درخواست میشوند. برای M20 و M24، بهتر است قبل از نهاییکردن طراحی، موجودی و زمان تأمین بررسی شود.
قیمت رول بولت HST3 هیلتی
رول بولت HST3 هیلتی به دلیل سطح عملکرد، تأییدیهها، قابلیت استفاده در بتن ترکدار، بررسی لرزهای و جایگاه برند هیلتی Hilti معمولاً نسبت به انکرهای عمومی و اقتصادی قیمت بالاتری دارد. این محصول بیشتر برای پروژههایی مناسب است که هزینه انکر در برابر اهمیت ایمنی، کنترل اجرا و مستندات فنی قابل توجیه باشد.
اگر پروژه فقط یک اتصال عمومی روی بتن ترکنخورده باشد، ممکن است انتخاب HSA هیلتی یا FBN II فیشر از نظر اقتصادی منطقیتر باشد. اما برای اتصالهای حساستر، بهخصوص جایی که بتن ترکدار، بار لرزهای، بیسپلیت، نما، تجهیزات صنعتی یا کنترل مهندسی مطرح است، HST3 گزینه تخصصیتری محسوب میشود.
جمعبندی کارشناسی کالا عمران
رول بولت HST3 هیلتی یکی از انکرهای مکانیکی قدرتمند و مهندسیشده برای اتصال قطعات فلزی به بتن ترکدار و ترکنخورده است. این محصول نسبت به مدلهای عمومیتر مانند HSA هیلتی، گزینه تخصصیتری برای پروژههای حساس، بارهای بالاتر، اتصالات ایمنیمحور و شرایط لرزهای محسوب میشود.
از دید کارشناسان کالا عمران، مهمترین نکته در خرید HST3 توجه همزمان به سایز انکر، طول، عمق کاشت مؤثر، ضخامت قطعه، فاصله از لبه، فاصله بین انکرها، مقاومت بتن و گشتاور نصب است. اجرای دقیق طبق دیتاشیت، استفاده از مته مناسب و کنترل گشتاور نصب، نقش مستقیم در عملکرد واقعی این انکر دارد. برای پروژههای سازهای، لرزهای یا دارای حساسیت ایمنی، انتخاب نهایی باید بر اساس طراحی مهندسی و بررسی دیتاشیت انجام شود. در صورت نیاز به محصول هم رده ولی با قیمتی اقتصادی تر، پیشنهاد می شود رول بولت FAZ II برند فیشر را نیز بررسی و مشاهده کنید.
