رول بولت HLC هیلتی
مشخصات اصلی کالا
رول بولت غلافی سر ششگوش هیلتی
مناسب نصب عبوری قطعات مختلف
بدنه فولاد کربنی با پوشش زینک
قابل استفاده در محیط داخلی خشک
عرضهشده در سایزهای 6.5 تا 20
ساختار مونتاژشده برای نصب سریعتر
مناسب اتصالات موقت و قابل بازکردن
ویژگی های کلیدی کالا
تحلیل تخصصی هوش مصنوعی
بر اساس دادههای واقعی و کارشناسان
نقاط قوت
- ساختار ازپیشمونتاژشده، تعداد اجزای جداگانه و زمان آمادهسازی نصب را کاهش میدهد.
- تنوع قطر و طول، انتخاب محصول متناسب با ضخامتهای مختلف قطعه را ممکن میکند.
- قابلیت بازکردن اتصال، HLC را برای نصبهای موقت و تجهیزات قابلجابهجایی مناسب میکند.
نقاط ضعف
- پوشش زینکپلیت برای فضای داخلی خشک است و در محیط مرطوب حفاظت کافی ایجاد نمیکند.
- صفحه محصول تأییدیه جامع بتن ترکدار یا بار لرزهای برای این خانواده اعلام نمیکند.
- ظرفیت اتصال شدیداً به بستر، عمق کاشت، فاصله از لبه و گشتاور صحیح وابسته است.
مشخصات فنی
مشخصات فنی
معرفی و بررسی محصول
توضیحات کامل محصول

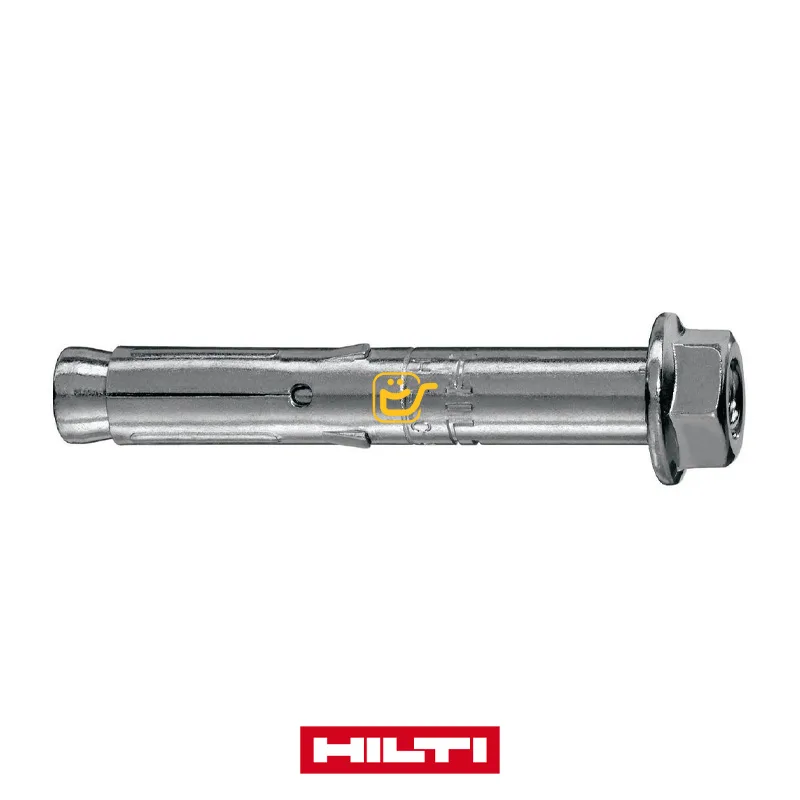

رول بولت HLC هیلتی یک انکر مکانیکی غلافی از خانواده Sleeve Anchor است که برای نصب عبوری قطعات روی مصالح پایه متراکم استفاده میشود. این رول بولت هیلتی بهعنوان یک انکر غلافی اقتصادی با سر ششگوش معرفی شده است. ساختار مدل استاندارد HLC از میله انکر، مخروط سردشکلدادهشده، غلاف انبساطی و مهره ششگوش فلنجدار تشکیل میشود. هنگام سفتشدن مهره، مخروط داخل غلاف حرکت کرده و زبانههای انبساطی را به جداره سوراخ فشار میدهد. این مدل برای نصب قطعات کوچک، اتصالات عمومی و کاربردهای موقت قابل بررسی است. تولید و عرضه اولیه این محصول برای سال های قدیمی است و جزو اولین نمونه رول بولت های تولید شده در شرکت هیلتی است.
کاربردها و شرایط استفاده رول بولت HLC هیلتی

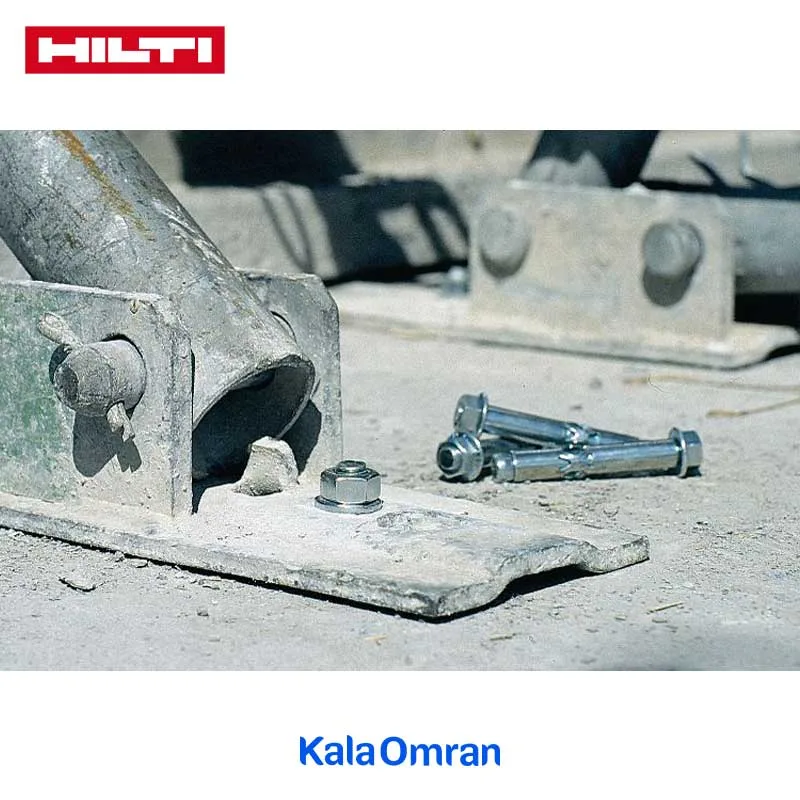

رول بولت HLC هیلتی بهصورت ازپیشمونتاژشده عرضه میشود و برای نصب عبوری طراحی شده است؛ یعنی انکر از داخل سوراخ قطعه نصبشونده وارد بستر میشود. هیلتی HILTI امکان بازکردن انکر را یکی از مزایای آن میداند و به همین دلیل HLC برای بستهای موقت، نصب قطعات کوچک و اتصالاتی که احتمال جابهجایی یا جمعآوری دارند کاربردی است. شرایط محیطی اعلامشده برای این مدل، فضای داخلی خشک است و بدنه فولاد کربنی زینکپلیت آن نباید بدون حفاظت تکمیلی در محیط بیرونی، مرطوب یا خورنده استفاده شود. بستر نهایی نیز باید متناسب با واریانت و دستور نصب انتخاب شود.
مشخصات اصلی و جنس محصول رول بولت HLC هیلتی
مشخصه | مقدار | اثر کاربردی |
|---|---|---|
نوع محصول | انکر غلافی / Sleeve Anchor | مناسب اتصال مکانیکی انبساطی |
فرم سر | مهره ششگوش فلنجدار | نصب با آچار استاندارد |
جنس بدنه | فولاد کربنی | مناسب مصارف عمومی داخلی |
حداقل استحکام کششی بدنه | 500 نیوتن بر میلیمترمربع | داده متریال مدل استاندارد HLC |
نوع پوشش | زینکپلیت، حداقل 5 میکرون | حفاظت محدود در محیط داخلی خشک |
نوع نصب | نصب عبوری | عبور انکر از قطعه به بستر |
شرایط محیطی | فضای داخلی خشک | نامناسب برای رطوبت و خوردگی |
ساختار محصول | انکر ازپیشمونتاژشده | کاهش اجزای جداگانه هنگام نصب |
اطلاعات متریال و حداقل ضخامت پوشش در ارزیابی حریق رسمی HLC ثبت شده و جنس را فولاد کربنی زینکپلیت است. در نظر داشته باشید این رول بولت در بازار ایران تنوع سایز بندی و موچودی کاملی ندارد و تنهای بعضی از سایز های رول بولت HLC هیلتی را می توانید در فروشگاه کالا عمران به صورت حضوری و یا آنلاین خریداری کنید.
بررسی فنی و شاخصهای مهم انتخاب رول بولت HLC هیلتی
مهمترین شاخصهای انتخاب این رول بولت شامل قطر انکر، قطر مته، عمق سوراخ، عمق مؤثر کاشت، قطر سوراخ قطعه و گشتاور نهایی است. سایز درجشده روی خانواده HLC با سایز رزوه داخلی یکسان نیست؛ برای نمونه، HLC سایز 10 دارای میله رزوه M8 است. انتخاب طول نیز باید بر اساس ضخامت قطعه نصبشونده و عمق موردنیاز در بستر انجام شود. هیلتی در صفحه محصول، طولهای 25 تا 150 میلیمتر و قطرهای 6.5 تا 20 میلیمتر را برای خانواده HLC نمایش میدهد.
سایزبندی رول بولت HLC هیلتی و مشخصات سوراخکاری
سایز انکر | رزوه | قطر مته | عمق سوراخ حداقل | عمق مؤثر کاشت |
|---|---|---|---|---|
6.5 mm | M5 | 6.5 mm | 30 mm | 16 mm |
8 mm | M6 | 8 mm | 40 mm | 26 mm |
10 mm | M8 | 10 mm | 50 mm | 31 mm |
12 mm | M10 | 12 mm | 65 mm | 33 mm |
16 mm | M12 | 16 mm | 75 mm | 41 mm |
20 mm | M16 | 20 mm | 85 mm | 41 mm |
برای نصب درست و اصولی رول بولت HLC هیلتی بهتر است به روش های ارائه شده از سوی هیلتی مراجعه کنید. انتخاب سایز مناسب مته و دریل توسط اپراتور حرفه ای امری مهم است و نظافت حفره ایجاد شده و نصب اصولی طبق گشتاور ارائه شده امری بسیار مهم است. بهتر است اپراتور نصب کننده رول بولت HLC هیلتی به سیستم بولت مکانیکی آشنایی داشته باشد.
اطلاعات نصب و گشتاور رول بولت HLC هیلتی
سایز انکر | قطر مجاز سوراخ قطعه | حداکثر گشتاور نصب | طولهای خانواده محصول |
|---|---|---|---|
6.5 mm | 7 mm | 5 Nm | وابسته به واریانت |
8 mm | 10 mm | 8 Nm | وابسته به واریانت |
10 mm | 12 mm | 25 Nm | وابسته به واریانت |
12 mm | 14 mm | 40 Nm | وابسته به واریانت |
16 mm | 18 mm | 50 Nm | وابسته به واریانت |
20 mm | 21 mm | 80 Nm | وابسته به واریانت |
خانواده HLC با طولهای 25، 40، 50، 55، 60، 70، 75، 80، 85، 100، 115، 140 و 150 میلیمتر در صفحه هیلتی نمایش داده میشود؛ اما تمام طولها لزوماً برای تمام قطرها عرضه نمیشوند. موجودی رول بولت HLC هیلتی در بازار ایران محدود بوده اما کالا عمران با موجودی بعضی سایز های موجود این محصول در فروشگاه خود امکان ارائه این محصول را با قیمتی مناسب برای مشتریان فراهم کرده است.
ارزیابی مقاومت در برابر حریق
هیلتی برای HLC یک ارزیابی حریق با شماره MPABS-2400987 منتشر کرده است. این ارزیابی در سال 2024 برای انکرهای نصبشده در مصالح بنایی توپر و تحت حریق یکطرفه مطابق DIN EN 1363-1 تهیه شده است. سند مزبور یک نظر کارشناسی است و جایگزین تأییدیه عمومی ساختمانی یا گزارش طبقهبندی کامل نیست. همچنین اگر بار مجاز در شرایط عادی کمتر از مقدار حریق باشد، مقدار پایینتر ملاک طراحی خواهد بود.
حداکثر بار کششی رول بولت HLC در شرایط حریق
مقاومت حریق | HLC 6.5 | HLC 8 | HLC 10 | HLC 12 | HLC 16 |
|---|---|---|---|---|---|
30 دقیقه | 0.37 kN | 0.65 kN | 1.31 kN | 2.08 kN | 3.02 kN |
60 دقیقه | 0.29 kN | 0.51 kN | 0.99 kN | 1.57 kN | 2.28 kN |
90 دقیقه | 0.21 kN | 0.37 kN | 0.67 kN | 1.07 kN | 1.55 kN |
120 دقیقه | 0.17 kN | 0.28 kN | 0.51 kN | 0.81 kN | 1.18 kN |
این مقادیر مربوط به بار کششی مرکزی مدل استاندارد HLC در شرایط ذکرشده در گزارش هستند. برای سایز HLC 20 در جدول منتشرشده مقدار حریق ارائه نشده است. مقادیر فوق نباید بدون بررسی بستر، فاصلهها، هندسه اتصال و بار مجاز شرایط عادی مستقیماً در طراحی استفاده شوند. اعداد ارائه شده در سایت کالا عمران تنها جهت آگاه سازی و ارائه اطلاعات بیشتر به مشتریان است و برای پروژه های حساس، طراح پروژه باید حتما برای دریافت اعداد درست و اصولی به سایت اصلی هیلتی مراجعه کند.
نکات مهم پیش از خریدرول بولت HLC هیلتی
پیش از خرید رول بولت HLC هیلتی باید قطر انکر، طول موردنیاز، ضخامت قطعه، قطر سوراخ بیسپلیت و عمق قابلدسترسی در بستر مشخص شود. قطر مته باید دقیقاً با سایز انکر هماهنگ باشد و عمق سوراخ نیز از حداقل مقدار جدول کمتر نباشد. در خرید حضوری، سلامت غلاف، مخروط انتهایی، مهره فلنجدار، پوشش سطحی و حک سایز بررسی شود. در خرید اینترنتی نیز تطبیق تصویر، قطر، طول، تعداد در بسته و کد واریانت اهمیت دارد. برای بتن ترکدار، بار لرزهای، محیط مرطوب یا اتصال دائمی حساس، باید انکر تأییدیهدار مناسبتری بررسی شود.
بررسی قیمت و راهنمای خرید رول بولت HLC هیلتی
قیمت رول بولت HLC هیلتی به قطر، طول، تعداد در بسته، موجودی، اصالت، شرایط واردات و نرخ ارز وابسته است. سایز بزرگتر الزاماً انتخاب بهتر نیست و باید با قطر سوراخ، ضخامت قطعه و گشتاور قابلاعمال هماهنگ باشد. در خرید حضوری از کالا عمران، امکان بررسی بستهبندی، پوشش، سایز و ساختار مونتاژشده محصول وجود دارد. در خرید اینترنتی، عنوان و تصویر باید با مدل HLC استاندارد سر ششگوش تطبیق داده شود؛ زیرا خانواده HLC مدلهای HLC-H، HLC-L و HLC-EC را نیز شامل میشود که فرم سر و کاربرد متفاوتی دارند. برای دریافت مشاوره برای خرید رول بولت HLC هیلتی می توانید با کارشناسان کالا عمران تماس بگیرید.
