رول بولت HSA کانکت

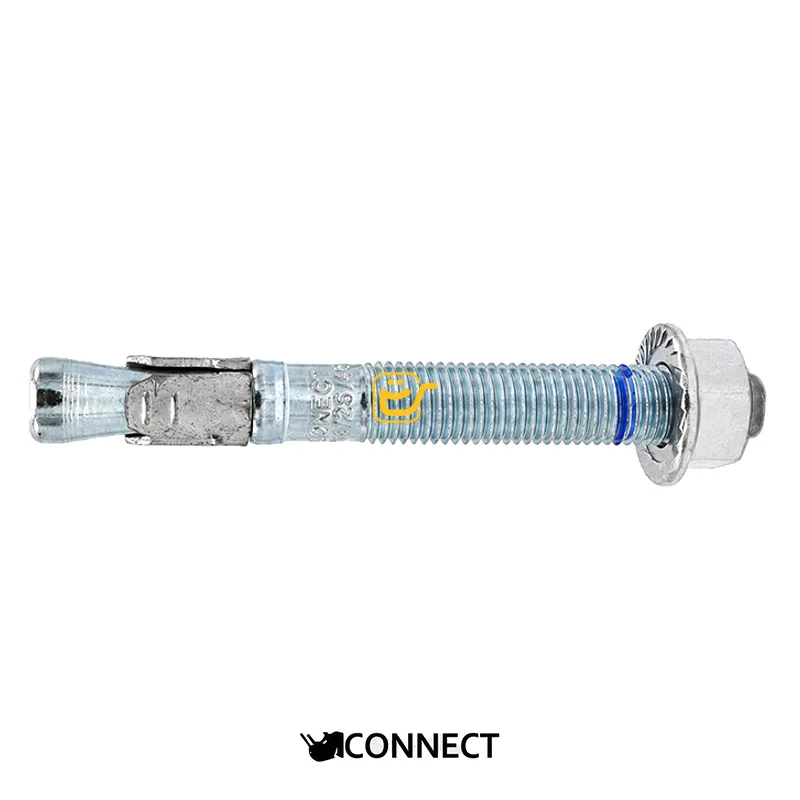

رول بولت HSA کانکت یک رول بولت مکانیکی فولادی با مکانیزم انبساطی است که برای اتصال صفحات فلزی، بیس‌پلیت، ساپورت، کنسول، ریل، تجهیزات و سازه‌های مختلف به بتن مورد استفاده قرار می‌گیرد. این خانواده از برند کانکت CONNECT ساخت چین است و با توجه به کیفیت متریال، دقت ساخت بدنه، رزوه و بخش انبساطی، در رده رول بولت‌های باکیفیت بازار قرار می‌گیرد. این محصول در کالا عمران به‌صورت یک خانواده کامل در ۱۱ سایز مختلف از 8×75 تا 24×250 میلی‌متر عرضه می‌شود. وجود قطرها و طول‌های مختلف باعث می‌شود برای یک اتصال سبک یا متوسط مجبور به استفاده از انکر بزرگ و غیرضروری نباشید و در پروژه‌های دارای بیس‌پلیت ضخیم یا اتصال بزرگ‌تر نیز سایز متناسب در دسترس باشد.

رول بولت‌های HSA کانکت دارای گزارش آزمون کشش و برش آزمایشگاه متالورژی رازی هستند. این موضوع برای خریدار پروژه‌ای اهمیت دارد، زیرا انتخاب محصول تنها بر اساس ظاهر یا نام برند انجام نمی‌شود و عملکرد مکانیکی نمونه‌ها نیز در داخل کشور مورد آزمایش قرار گرفته است. این سری دارای ETA، تأییدیه اروپایی یا تأییدیه خارجی مستقل نیست. بنابراین در پروژه‌هایی که مشاور یا دفترچه فنی پروژه، استفاده از انکر دارای ETA، تأییدیه لرزه‌ای خارجی یا Fire Approval را الزام کرده است باید محصول متناسب با همان مدرک انتخاب شود. HSA کانکت برای پروژه‌هایی مناسب است که کیفیت ساخت، تست داخلی و قیمت منطقی اهمیت دارند و الزام مدارک خارجی وجود ندارد.

کاربرد رول بولت HSA کانکت و مناسب چه کسانی است؟

رول بولت HSA کانکت برای پیمانکاران ساختمانی، مجریان سازه فلزی، نصابان تأسیسات، سازندگان ساپورت و کنسول، مجریان زیرسازی و تکنسین‌هایی که به یک اتصال مکانیکی مطمئن روی بتن نیاز دارند طراحی شده است. از این خانواده می‌توان برای نصب بیس‌پلیت، صفحات فلزی، ریل و گارد، کنسول، تجهیزات مکانیکی، ساپورت لوله و تأسیسات، نردبان، زیرسازی نما و سایر اتصالات مشابه استفاده کرد. مهم‌ترین اصل در انتخاب این رول بولت، هماهنگی قطر و طول انکر با نوع اتصال است. برای مثال دو محصول 12×100 و 12×150 هر دو قطر 12 میلی‌متر دارند، اما اختلاف طول آن‌ها باعث می‌شود برای ضخامت‌ها و شرایط نصب متفاوتی استفاده شوند.

ساختار مکانیکی و سیستم انبساط

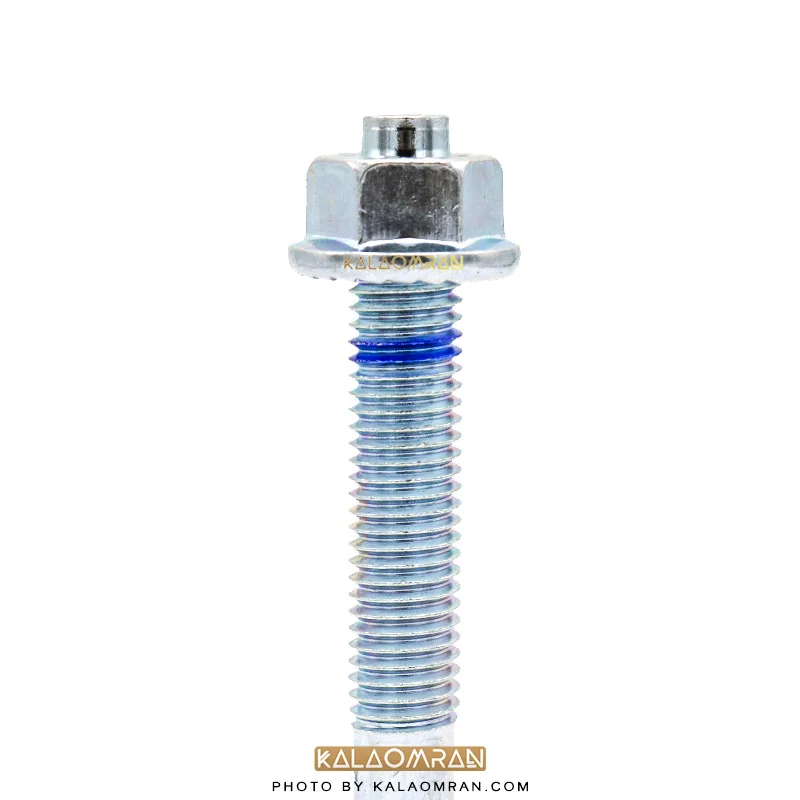

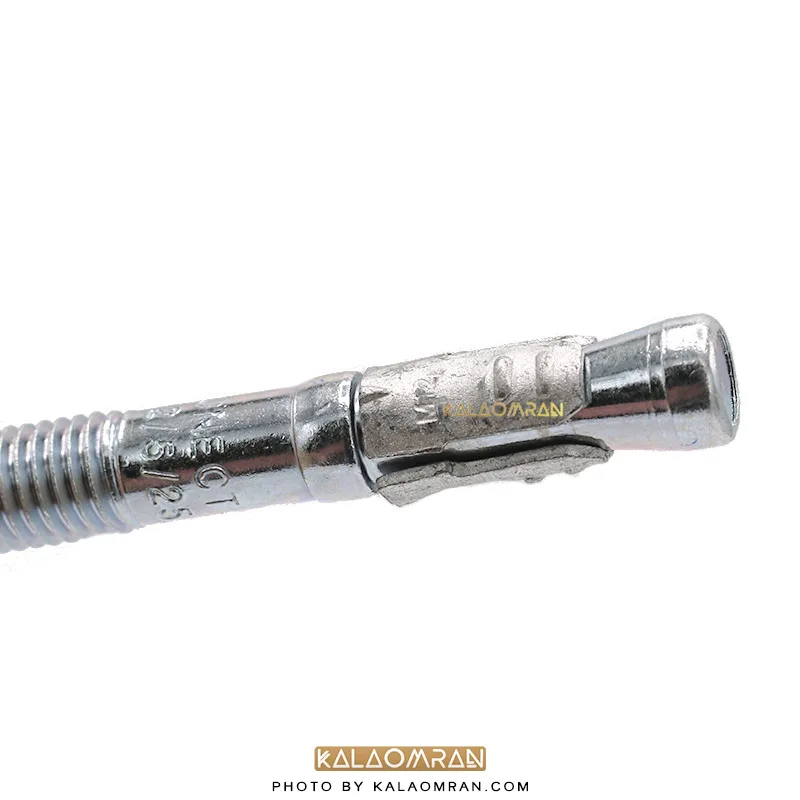

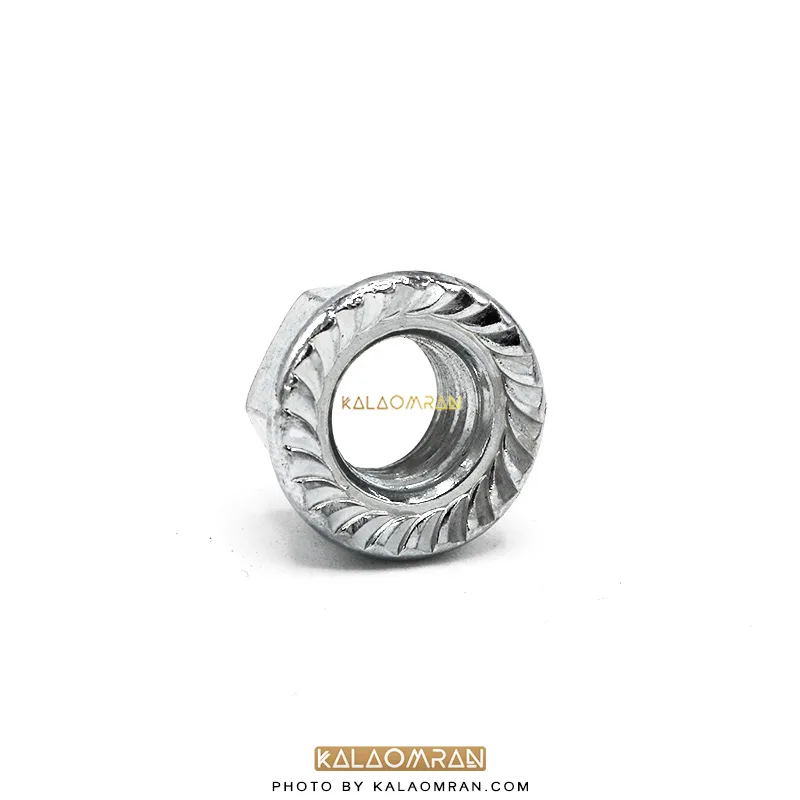

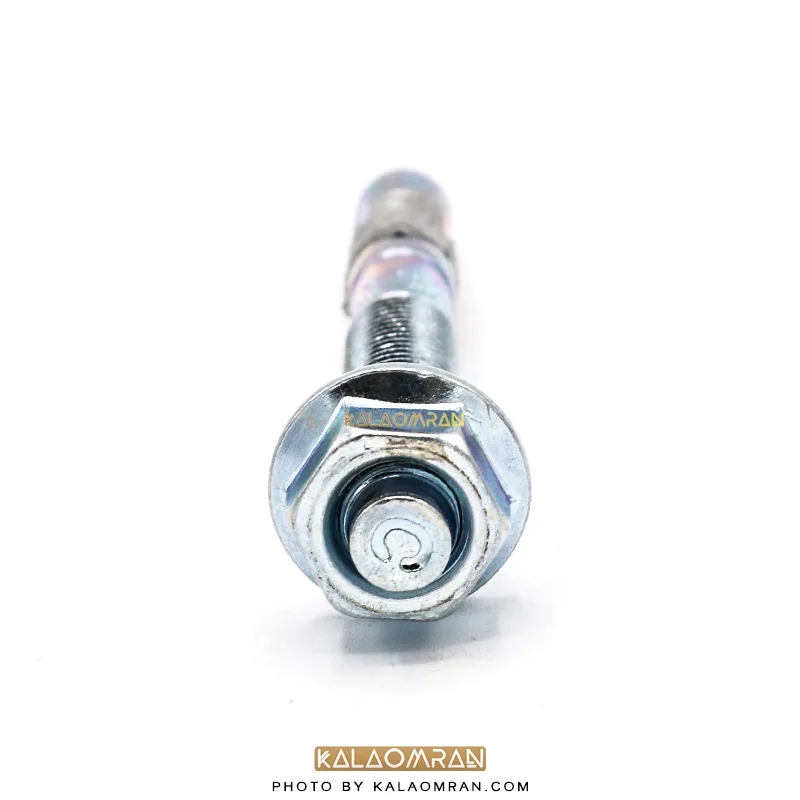

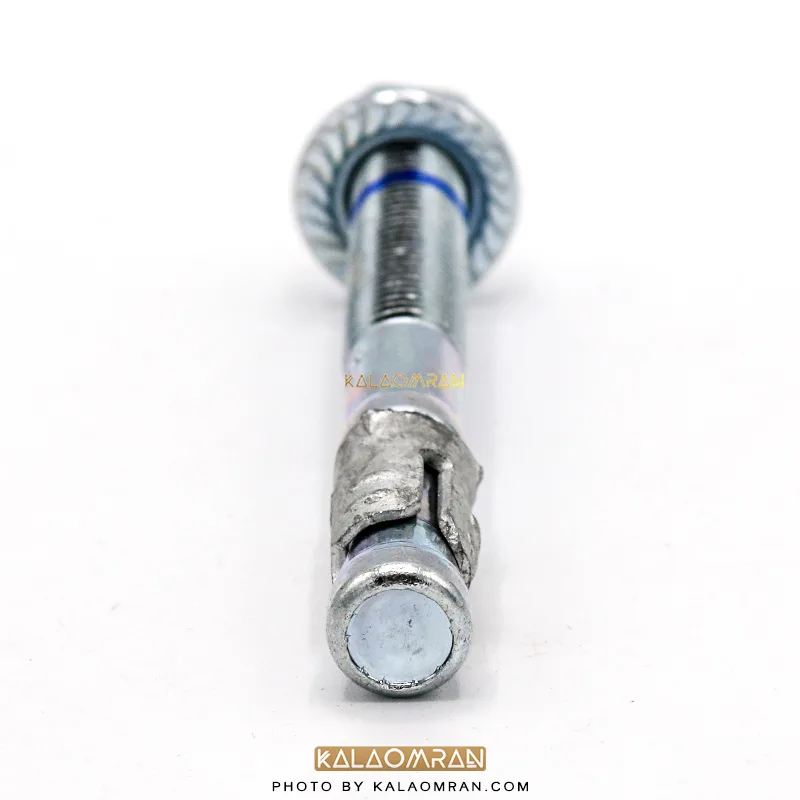

رول بولت کانکت از بدنه فولادی، قسمت رزوه‌دار، مخروط انتهایی، کلیپس انبساطی، مهره و واشر تشکیل شده است. بعد از قرارگرفتن انکر داخل سوراخ، با بستن مهره، مخروط وارد کلیپس می‌شود و بخش انبساطی به دیواره سوراخ فشار وارد می‌کند. این فشار شعاعی باعث مهار مکانیکی رول بولت در بتن می‌شود. به همین دلیل کیفیت کلیپس و مخروط، قطر صحیح سوراخ و اعمال گشتاور مناسب، مستقیماً روی عملکرد اتصال اثر دارند. برای رسیدن به عملکرد صحیح، استفاده از یک رول بولت باکیفیت بدون اجرای اصولی کافی نیست؛ سوراخ باید با قطر صحیح ایجاد، داخل آن کاملاً تمیز و سپس انکر با ابزار مناسب نصب شود.

کیفیت ساخت رول بولت CONNECT

یکی از دلایل انتخاب سری HSA کانکت در کالا عمران، کیفیت ساخت مناسب آن در مقایسه با بسیاری از رول بولت‌های عمومی و بدون برند موجود در بازار است. یکنواختی رزوه، کیفیت کلیپس، ساخت مناسب بخش مخروطی و پوشش فلزی بدنه در اجرای پروژه‌ای اهمیت زیادی دارند. ساخت چین بودن این محصول به معنی قرارگرفتن آن در گروه محصولات اقتصادی بدون کنترل کیفیت نیست. این سری به‌عنوان یک محصول پروژه‌ای برنددار عرضه شده و نمونه‌های آن تحت تست کشش و برش داخلی نیز قرار گرفته‌اند.

تست کشش و برش آزمایشگاه رازی

برای رول بولت‌های سری HSA کانکت، آزمون‌های کشش و برش توسط آزمایشگاه متالورژی رازی انجام شده است. این مستندات برای پروژه‌هایی که کنترل عملکرد واقعی انکر اهمیت دارد، مزیت مهمی نسبت به رول بولت‌های بدون برگه آزمایش ایجاد می‌کند. در سفارش‌های پروژه‌ای، ظرفیت موردنیاز اتصال باید با گزارش آزمون سایز موردنظر، تعداد انکر، فاصله از لبه، فاصله بین انکرها، مقاومت بتن و نوع بار پروژه تطبیق داده شود. ظرفیت یک سایز نیز نباید به سایز دیگر تعمیم داده شود.

پوشش گالوانیزه بدنه

بدنه فولادی HSA کانکت دارای پوشش گالوانیزه است که برای استفاده عمومی در محیط‌های داخلی و شرایط معمول ساختمانی مناسب است. این پوشش تماس مستقیم فولاد با محیط را کاهش می‌دهد و مقاومت سطحی محصول را در برابر خوردگی افزایش می‌دهد. برای محیط‌های دائماً مرطوب، ساحلی، شیمیایی یا دارای خورندگی بالا، باید از انکر با متریال و سیستم محافظ خوردگی متناسب با همان شرایط استفاده شود.

معیار انتخاب سایز مناسب رول بولت HSA کانکت

برای انتخاب صحیح، فقط قطر رول بولت را در نظر نگیرید. چهار پارامتر اصلی باید هم‌زمان بررسی شوند:

قطر انکر، طول کلی، ضخامت قطعه و بار اتصال.

اگر صفحه یا قطعه متصل‌شونده ضخامت بیشتری داشته باشد، استفاده از واریانت بلندتر همان قطر می‌تواند منطقی‌تر باشد. به همین دلیل در این خانواده برای قطرهای 8، 10، 12 و 16 میلی‌متر بیش از یک طول موجود است.

جدول سایزبندی رول بولت HSA کانکت

توضیح سایزهای رول بولت HSA کانکت

رول بولت HSA کانکت سایز 8×75 میلی‌متر

رول بولت HSA کانکت 8×75 کوچک‌ترین واریانت فعلی این خانواده است و برای اتصالاتی مناسب است که فضای نصب محدود بوده و به انکر قطور نیاز ندارند. قطر 8 میلی‌متر برای نصب صفحات و ساپورت‌های سبک‌تر کاربردی است و طول 75 میلی‌متر نیز باعث می‌شود حجم سوراخ‌کاری و فضای موردنیاز برای نصب محدود بماند. این سایز زمانی انتخاب مناسبی است که ابعاد اتصال کوچک است و استفاده از قطرهای 10 یا 12 میلی‌متر ضرورت فنی ندارد.

رول بولت HSA کانکت سایز 8×110 میلی‌متر

رول بولت HSA کانکت 8×110 همان قطر 8 میلی‌متر را با طول بیشتر در اختیار نصاب قرار می‌دهد. این مدل برای شرایطی مناسب است که قطر انکر 8 میلی‌متر کافی است اما ضخامت قطعه یا هندسه اتصال به بدنه بلندتری نیاز دارد. تفاوت اصلی آن با 8×75 در طول 35 میلی‌متر بیشتر است و انتخاب بین این دو باید بر اساس ضخامت قطعه و نحوه قرارگیری اتصال انجام شود.

رول بولت HSA کانکت سایز 10×90 میلی‌متر

رول بولت HSA کانکت 10×90 یک انتخاب متعادل برای ساپورت‌ها، کنسول‌ها و صفحات فلزی با ابعاد متوسط است. قطر 10 میلی‌متر نسبت به سری 8 مقطع بزرگ‌تری دارد و برای اتصال‌هایی مناسب است که طراحی آن‌ها به انکر بزرگ‌تری نیاز دارد. طول 90 میلی‌متر نیز برای پروژه‌هایی که قطعه نصب‌شونده ضخامت زیادی ندارد، ابعاد مناسبی ایجاد می‌کند.

رول بولت HSA کانکت سایز 10×115 میلی‌متر

رول بولت HSA کانکت 10×115 برای پروژه‌ای انتخاب می‌شود که قطر 10 میلی‌متر مناسب است اما مدل 90 میلی‌متری طول کافی برای قطعه موردنظر ندارد. اختلاف 25 میلی‌متری طول، امکان استفاده در صفحات و ساپورت‌های ضخیم‌تر را فراهم می‌کند. در انتخاب بین 10×90 و 10×115 نیازی به افزایش بی‌دلیل قطر نیست و می‌توان ابتدا ضخامت واقعی قطعه را معیار قرار داد.

رول بولت HSA کانکت سایز 12×100 میلی‌متر

رول بولت HSA کانکت 12×100 از سایزهای پرکاربرد این خانواده برای بیس‌پلیت، سازه فلزی، کنسول و ساپورت‌های متوسط است. قطر 12 میلی‌متر امکان استفاده در اتصال‌هایی را فراهم می‌کند که به انکر بزرگ‌تری نسبت به M8 و M10 نیاز دارند، درحالی‌که طول 100 میلی‌متری محصول باعث می‌شود برای صفحات با ضخامت معمول، ابعاد کلی انکر بیش از نیاز نباشد.

رول بولت HSA کانکت سایز 12×150 میلی‌متر

رول بولت HSA کانکت 12×150 برای زمانی مناسب است که قطر 12 میلی‌متر انتخاب شده اما ضخامت قطعه یا شرایط نصب به انکر بلندتری نیاز دارد. نسبت به نسخه 12×100، طول 50 میلی‌متر بیشتر باعث افزایش دامنه استفاده آن در اتصالات ضخیم‌تر می‌شود. این تفاوت طول نباید به‌صورت مستقیم به‌عنوان افزایش ظرفیت باربری تعبیر شود؛ ظرفیت واقعی اتصال بر اساس شرایط نصب و گزارش آزمون بررسی می‌شود.

رول بولت HSA کانکت سایز 14×140 میلی‌متر

رول بولت HSA کانکت 14×140 بین خانواده 12 و 16 میلی‌متر قرار دارد و برای پروژه‌هایی مناسب است که به قطر بزرگ‌تر از 12 میلی‌متر نیاز دارند اما استفاده از M16 ضروری نیست. طول 140 میلی‌متر نیز امکان استفاده در بسیاری از بیس‌پلیت‌ها و صفحات پروژه‌ای را ایجاد می‌کند. این سایز برای سازه فلزی، کنسول و اتصال تجهیزات با ابعاد متوسط رو به بالا قابل استفاده است.

رول بولت HSA کانکت سایز 16×140 میلی‌متر

رول بولت HSA کانکت 16×140 قطر بزرگ‌تر را با طول نسبتاً جمع‌وجور ارائه می‌کند. این ترکیب زمانی کاربرد دارد که قطر 16 میلی‌متر در طراحی موردنیاز است اما ضخامت قطعه به مدل 180 میلی‌متری نیاز ندارد. در پروژه‌ای با فضای محدود یا بیس‌پلیت با ضخامت متوسط، انتخاب 16×140 نسبت به 16×180 می‌تواند اجرای تمیزتر و متناسب‌تری ایجاد کند.

رول بولت HSA کانکت سایز 16×180 میلی‌متر

رول بولت HSA کانکت 16×180 برای اتصالاتی استفاده می‌شود که علاوه بر قطر 16 میلی‌متر، طول بیشتری نیز لازم دارند. این سایز برای بیس‌پلیت‌ها، سازه‌های فلزی، تجهیزات و قطعات ضخیم‌تر قابل استفاده است. نسبت به مدل 16×140 حدود 40 میلی‌متر طول بیشتری دارد و همین موضوع آن را برای هندسه‌های نصب بزرگ‌تر مناسب می‌کند.

رول بولت HSA کانکت سایز 20×170 میلی‌متر

رول بولت HSA کانکت 20×170 در گروه انکرهای بزرگ این خانواده قرار می‌گیرد. قطر 20 میلی‌متر برای اتصالاتی در نظر گرفته می‌شود که طراحی آن‌ها به انکر با مقطع بزرگ و قطعات اجرایی متناسب نیاز دارد. این سایز برای بیس‌پلیت‌های بزرگ، تجهیزات صنعتی و سازه‌های فلزی سنگین‌تر قابل بررسی است و انتخاب آن باید براساس بار پروژه و گزارش آزمون سایز مربوط انجام شود.

رول بولت HSA کانکت سایز 24×250 میلی‌متر

رول بولت HSA کانکت 24×250 بزرگ‌ترین واریانت موجود در این خانواده است. قطر 24 میلی‌متر و طول کلی 250 میلی‌متر این محصول را برای اتصالات حجیم، قطعات ضخیم و پروژه‌هایی که ابعاد بزرگ انکر در طراحی پیش‌بینی شده مناسب می‌کند. این سایز نباید صرفاً به دلیل بزرگ‌بودن به‌عنوان انتخاب ایمن‌تر در نظر گرفته شود؛ استفاده از آن زمانی صحیح است که قطر و طول 24×250 با طراحی واقعی اتصال هماهنگ باشند.

بررسی فنی سایزهای مختلف رول بولت HSA کانکت

سایزبندی این خانواده از 8×75 تا 24×250 میلی‌متر اجازه می‌دهد انتخاب محصول بر اساس شرایط واقعی پروژه انجام شود. در قطرهای 8، 10، 12 و 16 میلی‌متر دو طول متفاوت وجود دارد که به خریدار اجازه می‌دهد بدون افزایش غیرضروری قطر، تنها طول مناسب را انتخاب کند.

در قطرهای 14، 20 و 24 میلی‌متر نیز یک طول مشخص در موجودی فعلی کالا عمران تعریف شده است.

مقایسه سایزهای رول بولت HSA کانکت

محصولات و تجهیزات مرتبط با رول بولت HSA کانکت

برای اجرای صحیح این رول بولت از مته بتن متناسب با قطر انکر، دریل چکشی یا بتن‌کن، فرچه تمیزکاری، دمنده یا مکنده، چکش و ترک‌متر استفاده می‌شود. انتخاب مته باید دقیقاً با قطر موردنیاز انکر هماهنگ باشد و سوراخ قبل از نصب از گردوغبار آزاد پاک شود.

نحوه استفاده صحیح از رول بولت HSA کانکت

محل انکر روی بتن و بیس‌پلیت مشخص شده و سوراخ با قطر متناسب ایجاد می‌شود. پس از رسیدن به عمق موردنیاز، داخل سوراخ با دمنده و فرچه تمیز می‌شود تا گردوغبار مانع تماس صحیح کلیپس با بتن نشود. رول بولت از داخل قطعه وارد سوراخ شده و تا موقعیت صحیح نشانده می‌شود. در مرحله آخر، مهره با گشتاور متناسب بسته می‌شود تا مخروط، کلیپس انبساطی را فعال کند. در اتصال‌های پروژه‌ای، بستن مهره با ترک‌متر نسبت به سفت‌کردن چشمی کنترل اجرایی دقیق‌تری ایجاد می‌کند. برای نصب اصولی رول بولت کانکت بهتر از دریل مناسب و مته با سایز درست استفاده کنید، تمامی این محصولات با تنوع برند و سایز در فروشگاه کالا عمران موجود می باشند.

نکات ایمنی و نگهداری رول بولت HSA کانکت

سطح بتن باید سالم و مناسب نصب انکر باشد. از نصب در ناحیه دارای پوسته‌شدگی، شکستگی شدید یا لبه‌ای که فاصله کافی ندارد خودداری شود. قطر سوراخ، عمق کاشت، فاصله انکرها و تعداد رول بولت باید بر اساس اتصال واقعی پروژه انتخاب شوند. در اتصالات دارای اهمیت باربری، گزارش کشش و برش آزمایشگاه رازی سایز انتخاب‌شده باید با نیاز پروژه تطبیق داده شود. این محصول دارای تأییدیه خارجی ETA نیست و برای پروژه‌ای که ETA یا مدرک خارجی مشخص در اسناد فنی الزام شده، انکر دارای همان تأییدیه باید انتخاب شود.

قیمت رول بولت HSA کانکت

قیمت رول بولت HSA کانکت با توجه به قطر، طول کلی، وزن متریال مصرفی، تعداد سفارش و موجودی هر سایز متفاوت است. برای نمونه دو مدل 8×75 و 8×110 قطر یکسان دارند اما طول و مقدار فولاد آن‌ها متفاوت است؛ همین موضوع درباره 10×90 و 10×115، 12×100 و 12×150 و همچنین 16×140 و 16×180 نیز وجود دارد. برای استعلام دقیق قیمت رول بولت کانکت، سایز کامل محصول را اعلام کنید تا قیمت همان واریانت و موجودی روز بررسی شود. قیمت رول بولت کانکت در مجموعه کالا عمران برای پروژه های ساختمانی دارای تخفیف ویژه می باشد.

خرید رول بولت HSA کانکت از کالا عمران

برای خرید رول بولت HSA کانکت به‌صورت آنلاین و حضوری از کالا عمران ابتدا قطر، طول، ضخامت بیس‌پلیت و شرایط اتصال را مشخص کنید. این خانواده در ۱۱ واریانت از 8×75 تا 24×250 میلی‌متر عرضه می‌شود و کارشناسان فنی کالا عمران می‌توانند بر اساس سایز اتصال، شرایط پروژه و گزارش‌های آزمون موجود، مدل مناسب را بررسی کنند. برای سفارش پروژه‌ای و تعداد بالا نیز امکان بررسی سایزبندی و ارائه مشاوره فنی قبل از خرید وجود دارد.

جمع‌بندی رول بولت HSA کانکت

رول بولت HSA کانکت یک انکر مکانیکی فولادی ساخت چین با کیفیت ساخت بالا، پوشش گالوانیزه و سایزبندی گسترده است. ۱۱ واریانت موجود امکان انتخاب دقیق قطر و طول متناسب با پروژه را فراهم می‌کنند. وجود گزارش آزمون کشش و برش آزمایشگاه متالورژی رازی، مهم‌ترین مزیت مستندی این خانواده نسبت به رول بولت‌های عمومی بدون شناسنامه است. در مقابل، این محصول فاقد ETA و تأییدیه خارجی است و باید در پروژه‌های دارای الزام مدرک خارجی با سیستم تأییدشده همان پروژه جایگزین شود.

نظر کارشناسان کالا عمران درباره رول بولت HSA کانکت

در بررسی فنی کالا عمران، مهم‌ترین مزیت رول بولت HSA کانکت تنوع واقعی سایزبندی در کنار کیفیت ساخت و وجود گزارش‌های آزمون داخلی است. برای یک اتصال معمولی نباید مستقیماً سراغ سایز 16، 20 یا 24 میلی‌متر رفت؛ قطر و طول باید متناسب با بیس‌پلیت، بار و ساختار پروژه انتخاب شوند. وجود دو طول در قطرهای 8، 10، 12 و 16 میلی‌متر نیز کمک می‌کند بدون افزایش غیرضروری قطر، طول مناسب اتصال انتخاب شود. امکان خرید حضوری و اینترنتی از فروشگاه کالا عمران و دریافت مشاوره از کارشناسان فنی مجموعه برای انتخاب سایز فراهم است. در پروژه‌ای که الزام ETA یا تأییدیه خارجی وجود ندارد، HSA کانکت یک گزینه پروژه‌ای مناسب است؛ اما در پروژه‌های دارای الزام مستندات بین‌المللی باید انکر دارای همان تأییدیه استفاده شود.
