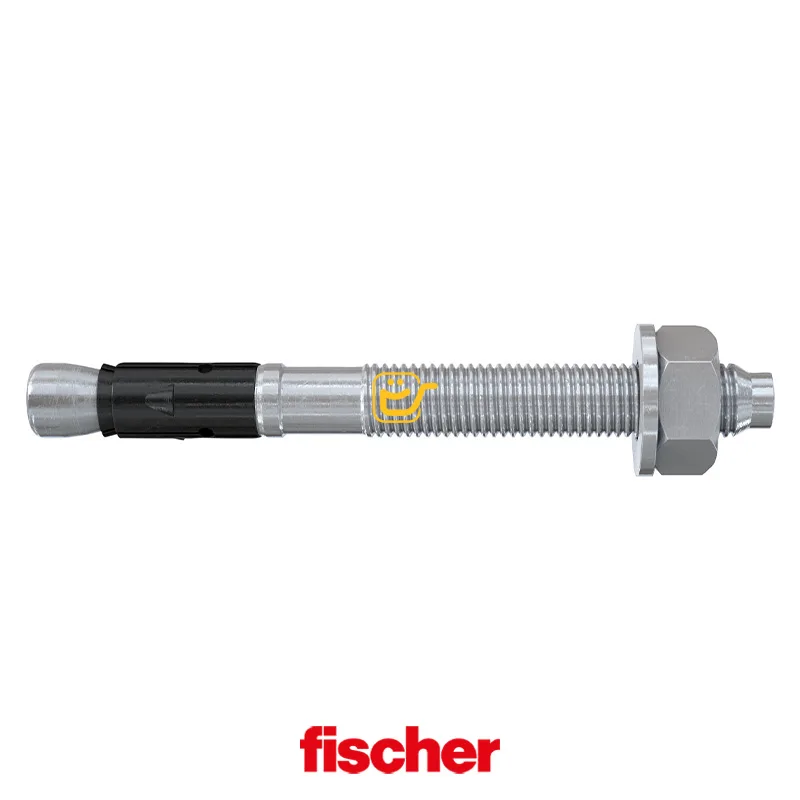

رول بولت FAZ II Plus فیشر

رول بولت FAZ II Plus فیشر یکی از رول بولت های مکانیکی گوه‌ای حرفه‌ای این برند آلمانی است که برای ایجاد اتصالات مقاوم در بتن ترک‌خورده و بدون ترک طراحی شده است. این محصول از یک استادبولت فولادی رزوه‌دار، مخروط انتهایی، کلیپ انبساطی، مهره شش‌گوش و واشر تخت تشکیل شده و مکانیزم مهار آن از نوع انبساط کنترل‌شده با گشتاور است. در این ساختار، مجموعه مخروط و کلیپ با دیواره سوراخ بتن درگیر می‌شود و نیروهای واردشده از قطعه متصل‌شونده را به بستر انتقال می‌دهد. وجود رزوه بیرونی امکان استفاده از این رول بولت را برای اتصال پلیت‌های فولادی، براکت‌ها، کنسول‌ها، ریل‌های تأسیساتی و تجهیزات صنعتی فراهم می‌کند.

از مهم‌ترین ویژگی‌های انکر بولت FAZ II Plus ساخت فیشر FISCHER آلمان می‌توان به تأییدیه اروپایی ETA-19/0520، عمق مهار متغیر، اطلاعات باربری مستند، ارزیابی عملکرد لرزه‌ای در قطرهای مشخص و شرایط نصب ویژه اشاره کرد. برخلاف بسیاری از رول بولت‌های عمومی که فقط براساس قطر و طول معرفی می‌شوند، این خانواده دارای اطلاعات مستقل برای مقاومت کششی، برشی، ضخامت قطعه متصل‌شونده و شرایط بتن است. همچنین سازنده برای قطرهای M16 تا M24 ارزیابی تکمیلی بارگذاری چرخه‌ای را در محدوده ETA-20/0897 ارائه کرده است.

نسخه عرضه‌شده رول بولت FAZ II در کالا عمران جزو جدید ترین نمونه های وارداتی بوده و از نوع فولاد کربنی گالوانیزه ZP با مهره شش‌گوش معمولی است. این نسخه با مدل‌های استنلس استیل R و HCR، مهره سربسته یا واشر بزرگ تفاوت دارد. نمونه موجود در انبار کالا عمران دارای بسته‌بندی اصلی فیشر با نشان ساخت آلمان و مشخصات قابل تطبیق با کد کارخانه‌ای است و هیچ گونه نگرانی در خصوص کاای فیک نداشته باشید.

جنس و پوشش گالوانیزه رول بولت FAZ II Plus

بدنه رول بولت FAZ II Plus ZP فیشر از فولاد کربنی ساخته شده و با پوشش الکتریکی روی محافظت می‌شود. این پوشش برای شرایط محیطی متناسب با فولاد گالوانیزه، به‌ویژه محیط‌های داخلی خشک، کاربرد دارد. کلیپ انبساطی، بخش مخروطی، مهره و واشر نیز اجزای یک سیستم مکانیکی واحد هستند که باید با نسخه اصلی انکر سازگار باشند. تفاوت جنس و پوشش در انکرهای فولادی اهمیت زیادی دارد، زیرا مقاومت خوردگی تنها به ظاهر نقره‌ای محصول وابسته نیست. مدل ZP نباید با نسخه‌های استنلس استیل یا پوشش‌های مقاوم‌تر در برابر محیط خورنده یکسان در نظر گرفته شود.

کالا عمران نسخه فولادی گالوانیزه با مهره شش‌گوش باز و واشر تخت معمولی را عرضه می‌کند. این ویژگی باعث می‌شود محصول از نظر مشخصات ظاهری و فنی با مدل‌های دارای واشر بزرگ GS، مهره سربسته H و دیگر نسخه‌های خاص این خانواده تفکیک شود. در پروژه‌هایی که محل اتصال در معرض رطوبت دائمی، هوای ساحلی یا عوامل خورنده است، انتخاب جنس انکر باید بر اساس شرایط محیطی و مستندات فنی مربوط انجام شود. انتخاب نوع و یا سایز انکر باید توسط طراح پروژه صورت بگیرد.

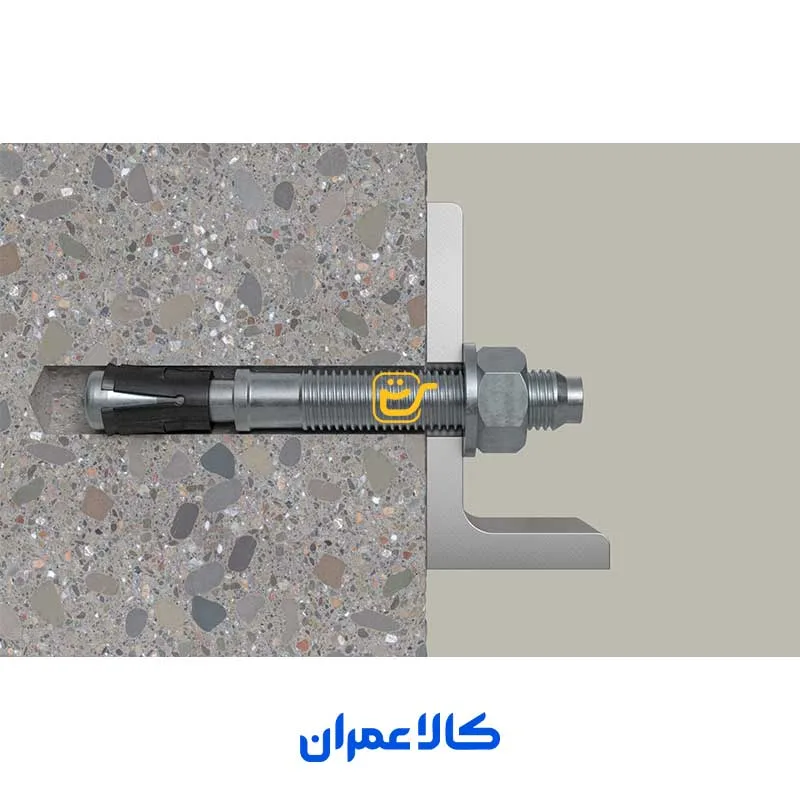

مکانیزم انبساط گوه‌ای و نقش کلیپ فلزی در FAZ II

مکانیزم رول بولت FAZ II Plus فیشر از نوع انبساط کنترل‌شده با گشتاور یا Torque-Controlled Expansion است. در این سیستم، بخش مخروطی انتهایی استادبولت با کلیپ انبساطی در ارتباط است و با فعال‌شدن مکانیزم، کلیپ به جداره سوراخ فشار وارد می‌کند. فشار تماس، اصطکاک و درگیری مکانیکی ایجادشده، امکان انتقال نیروی کششی و برشی را از اتصال به بتن فراهم می‌سازند. کیفیت هندسه کلیپ و مخروط در توزیع فشار و رفتار مهار اهمیت دارد. این سیستم با انکربولت های ضربه‌ای رزوه داخلی مانند انکر بولت HKD هیلتی و انکر بولت EA II فیشر و همچنین با پیچ بتن‌های دارای رزوه برش‌دهنده متفاوت است.

کلیپس انبساطی یکی از بخش‌های اصلی عملکرد این محصول است و طراحی آن باید با قطر سوراخ و ابعاد مهار هماهنگ باشد. افزایش قطر انکر یا طول آن به‌تنهایی بیانگر ظرفیت نهایی اتصال نیست؛ زیرا مقاومت ممکن است توسط فولاد، مخروط شکست بتن، فاصله از لبه یا دیگر حالت‌های گسیختگی کنترل شود. به همین دلیل انتخاب هر سایز باید در محدوده مشخصات ارزیابی‌شده همان سیستم مهاری انجام شود.

تفاوت FAZ II Plus با نسل قبلی FAZ II

رول بولت FAZ II Plus فیشر یک خانواده مستقل از FAZ II قدیمی است و نباید صرفاً با تغییر عنوان محصول قبلی جایگزین شود. در FAZ II Plus، سازنده بر افزایش دامنه ارزیابی فنی، بهینه‌سازی عملکرد کششی، انعطاف عمق مهار و برخی مزایای اجرایی تأکید کرده است. تأییدیه اصلی این خانواده ETA-19/0520 است، درحالی‌که مدل FAZ II قبلی دارای مجموعه اسناد و شماره تأییدیه متفاوتی است. همچنین کدهای سفارش کارخانه‌ای نسل Plus با مدل‌های پیشین یکسان نیستند. کالا عمران همیشه در تلاش بوده تا جدیدترین نمونه های تولید شده فیشر FISCHER آلمان را برای مشتریان خود وارد کند و این محصول هم جزو جدیدترین واردات این مجموعه است.

تأییدیه اروپایی ETA-19/0520 و دامنه کاربرد

یکی از مهم‌ترین نقاط قوت رول بولت فیشر FAZ II Plus برخورداری از ارزیابی فنی اروپایی ETA-19/0520 است. این سند برای کاربردهای مشخص انکر مکانیکی در بتن ترک‌خورده و بدون ترک اطلاعات مربوط به مقاومت، نحوه گسیختگی، هندسه مهار، مشخصات نصب و شرایط طراحی را ارائه می‌کند. رده اصلی بتن مورد ارزیابی C20/25 تا C50/60 است و سازنده برای برخی مصالح دیگر مانند بتن با مقاومت متفاوت، بتن الیافی و آجر ماسه‌آهکی توپر نیز طبقه‌بندی‌ها یا کاربردهای مشخصی معرفی کرده است.

وجود تأییدیه ETA به معنی مجاز بودن استفاده از انکر در تمام مصالح یا تمامی شرایط بارگذاری نیست. برای طراحی اتصال، نوع بتن، وضعیت ترک‌خوردگی، عمق مهار و اثرات هندسی باید بررسی شوند. همچنین شرایط عملکرد سازه‌ای و ضوابط محاسبات مهار باید با EN 1992-4 و اطلاعات تأییدیه هماهنگ باشند. مزیت ETA در این است که انتخاب انکر بر اساس داده‌های ارزیابی‌شده انجام می‌شود و تنها به توصیف تجاری محصول وابسته نیست. برای مشاهده و بررسی جدیدترین تائیدیه رول بولت FAZII PLUS فیشر بهتر است به سایت مرجع کمپانی سازنده مراجعه کنید و اسناد را از آن سایت ذخیره سازی و مشاهده کنید.

کاربرد رول بولت FAZ II Plus در بتن ترک‌خورده

انکر FAZ II Plus فیشر برای بتن ترک‌خورده در محدوده تأییدیه دارای داده‌های مستقل کششی و برشی است. این ویژگی در پروژه‌هایی اهمیت دارد که ناحیه اتصال ممکن است تحت کشش قرار گیرد یا در شرایط طراحی، بتن ترک‌خورده در نظر گرفته شود. در چنین وضعیتی، وضعیت ظاهری سطح بتن معیار کافی برای انتخاب انکر نیست و باید مفروضات مهندسی پروژه مشخص باشند. رفتار مهار در بتن ترک‌خورده می‌تواند با بتن بدون ترک تفاوت داشته باشد و ازاین‌رو ظرفیت مرجع این دو حالت یکسان نیست.

فیشر برای FAZ II Plus مجموعه‌ای از داده‌های فنی را ارائه می‌کند که امکان بررسی نوع اتصال، قطر انکر و عمق مهار را در این دو وضعیت فراهم می‌سازد. در انتخاب سایز باید توجه داشت که ظرفیت واقعی اتصال می‌تواند توسط شکست بتن، فاصله از لبه یا عملکرد گروه انکرها محدود شود. بنابراین استفاده از یک عدد عمومی با عنوان تحمل وزن رول بولت، جایگزین محاسبات مهندسی نیست.

عمق مهار متغیر و انعطاف در طراحی اتصال

یکی از مزیت‌های اصلی رول بولت FAZ II Plus فیشر امکان انتخاب عمق مهار متناسب با شرایط بارگذاری در محدوده تأییدیه است. عمق مؤثر مهار با نماد hef شناخته می‌شود و از مهم‌ترین عوامل مؤثر بر ظرفیت اتصال به شمار می‌رود. در این خانواده، به‌ویژه قطرهای M8 تا M16، سازنده برای ضخامت قابل اتصال در عمق استاندارد و حداقل مقادیر مجزا معرفی کرده است. همچنین در ارزیابی مهندسی، امکان بررسی عمق‌های مشخص دیگر نیز در محدوده داده‌های مربوط وجود دارد.

این قابلیت باعث می‌شود یک قطر و طول مشخص برای شرایط متفاوت اتصال قابل بررسی باشد. برای مثال، مدل FAZ II Plus 10/10 با طول واقعی ۹۵ میلی‌متر در جدول محصول دارای دو مقدار ۱۰ و ۳۰ میلی‌متر برای ضخامت اسمی اتصال در دو وضعیت مهار معرفی شده است. بااین‌حال، افزایش ضخامت قابل اتصال در عمق کمتر به معنی حفظ همان مقاومت عمق استاندارد نیست. ظرفیت طراحی باید برای عمق انتخابی محاسبه شود.

ویژگی‌های نصب و کنترل شرایط سوراخ‌کاری

فیشر برای FAZ II Plus در قطرهای M8 تا M24 شرایط مشخصی را معرفی کرده است که در آنها امکان حذف مرحله پاک‌سازی متداول سوراخ وجود دارد. این ویژگی در نصب‌های پرتعداد می‌تواند به افزایش بهره‌وری کمک کند، اما نباید به‌عنوان مجوز عمومی برای نادیده‌گرفتن تمام الزامات سوراخ‌کاری معرفی شود. روش ایجاد سوراخ، وضعیت بتن، هندسه مهار و دستورالعمل معتبر سازنده در تعیین شرایط مجاز تأثیر دارند.

برای دریافت بهترین بهره وری از این محصول، نصب آن باید به صورت دقیق و حرفه ای توسط اپراتور ماهر صورت بگیرد و برای اجرای دقیق شما نیاز به دریل با توان مناسب و مته با سایز استاندارد هستید که تنوع کاملی از تمامی این محصولات را می توانید در سایت کالا عمران مشاهده و بررسی کنید.

عملکرد لرزه‌ای C1 و C2

رول بولت FAZ II Plus فیشر دارای داده‌های عملکرد لرزه‌ای برای قطرهای مختلف این خانواده است. در نسخه گالوانیزه، قطر M8 در دسته لرزه‌ای C1 و قطرهای M10 تا M24 در دسته‌های C1 و C2 در محدوده تأییدیه معرفی شده‌اند. این ارزیابی‌ها برای پروژه‌هایی اهمیت دارند که عملکرد مهار در شرایط لرزه‌ای باید با داده‌های معتبر بررسی شود. فیشر FAZ II PLUS جزو معدود رول بولت های اروپایی بازار ایران بوده که در کنار داشتن تائیدیه های کامل مخصوصا تائیدیه لزره، محصول از قیمت مناسب و اقتصادی نیز برخوردار بوده و به دلیل تائیدیه های کامل و قیمت مناسب انتخاب بسیاری از پروژه های ساختمانی در ایران است.

ارزیابی بارگذاری دینامیکی و خستگی

از قابلیت‌های تخصصی FAZ II Plus، وجود ارزیابی تکمیلی برای بارگذاری چرخه‌ای و خستگی در قطرهای M16 تا M24 است. این موضوع با بارگذاری استاتیکی یا شبه‌استاتیکی تفاوت دارد؛ زیرا در بارهای چرخه‌ای، تعداد تکرار و دامنه تغییر نیرو بر رفتار مجموعه تأثیر می‌گذارند. تجهیزات صنعتی، بعضی ماشین‌آلات و سازه‌های تحت بارهای متناوب ممکن است به چنین ارزیابی‌هایی نیاز داشته باشند.

فیشر این بخش از عملکرد را در ارزیابی ETA-20/0897 برای شرایط تعریف‌شده بررسی کرده است. وجود این سند به معنی امکان استفاده بدون محدودیت در هر نوع لرزش، ضربه یا خستگی نیست. در اتصالات خاص صنعتی باید دامنه نیرو، تعداد چرخه‌ها، مدل انکر و شرایط طراحی بر اساس داده‌های معتبر کنترل شوند. این ویژگی MTP-X ایندکس، HST4 هیلتی و دیگر محصولات حرفه‌ای را نیز به رقبای مهم برای مقایسه عملکرد تبدیل می‌کند.

مقاومت رول بولت FAZ II Plus در شرایط حریق

فیشر برای خانواده FAZ II Plus اطلاعات عملکرد در شرایط آتش را نیز ارائه کرده است. ارزیابی این محصول شامل داده‌های مربوط به مقاومت در رده‌های زمانی مختلف است و در کنار ETA، گزارش‌های تکمیلی مانند RWS، ZTV و ETK نیز برای کاربردهای مربوط مطرح شده‌اند. مقاومت اتصال در آتش با ظرفیت آن در دمای معمول متفاوت است و باید براساس اطلاعات ویژه حریق و شرایط واقعی مجموعه بررسی شود. در اتصالات دارای الزام مقاومت حریق، قطر و عمق مهار، وضعیت بتن، جهت اثر نیرو و نحوه قرارگیری پلیت اهمیت دارند. در نتیجه عبارت R120 نباید به معنی تأیید یکسان تمام سایزها با هر نوع بارگذاری استفاده شود. انتخاب برای پروژه‌های دارای الزامات حریق باید با مشخصات سیستم مهاری و طراحی مورد تأیید هماهنگ باشد.

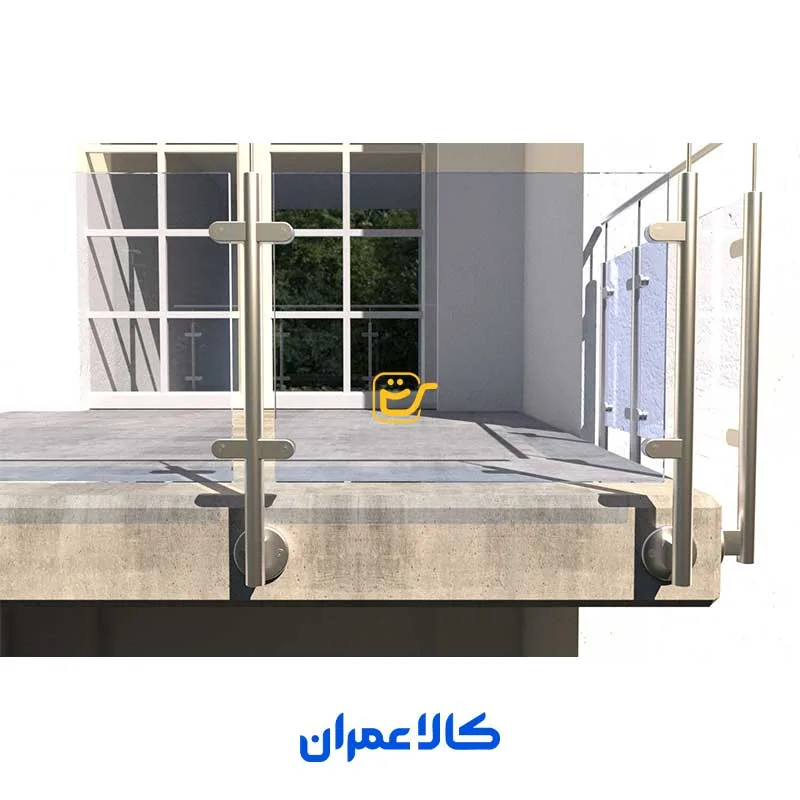

کاربردهای ساختمانی و صنعتی FAZ II Plus

رول بولت فیشر FAZ II Plus برای اتصال مجموعه‌های فولادی و مکانیکی به بتن کاربرد دارد. اتصال پلیت و پایه سازه فلزی، کنسول، براکت، نرده، پله فلزی، ریل تأسیساتی، سینی کابل و بعضی تجهیزات صنعتی از کاربردهای قابل بررسی آن هستند. این محصول برای اتصال عبوری مناسب است و در شرایط متناسب با طول رزوه، امکان بررسی اتصالات پیش‌نصب یا فاصله‌دار نیز وجود دارد.

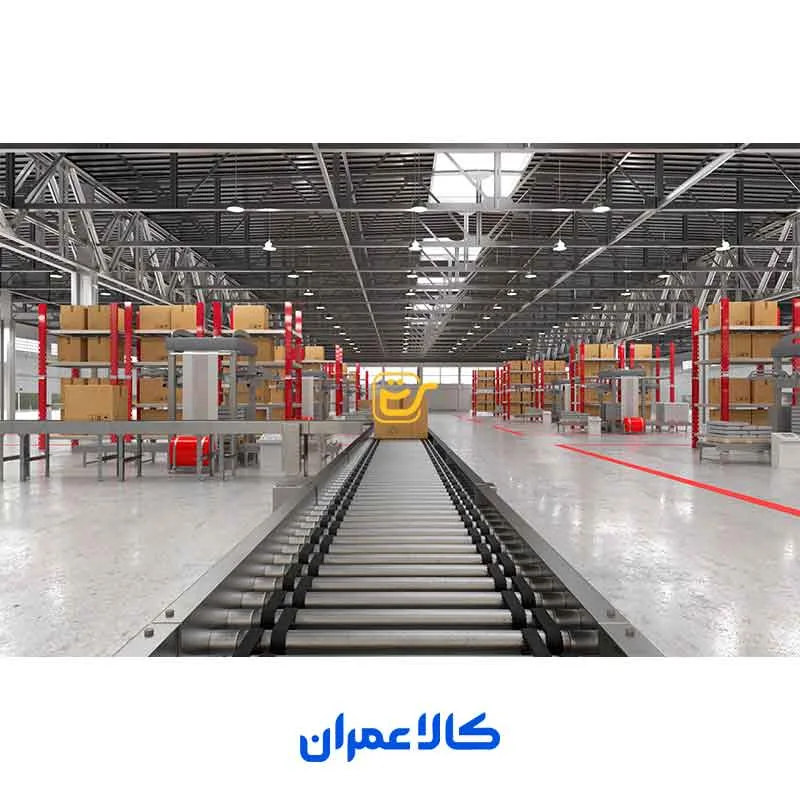

در پروژه‌های صنعتی، انتخاب سایز بر اساس نوع دستگاه و بارگذاری اهمیت زیادی دارد. برای مثال، اتصال ماشین‌آلات دارای بار متناوب ممکن است به اطلاعات بارگذاری چرخه‌ای نیاز داشته باشد و نمی‌توان تنها بر اساس اندازه مهره یا قطر انکر تصمیم گرفت. در اتصالات نزدیک لبه بتن یا گروهی نیز فاصله‌های مهندسی و ظرفیت هر مهار باید بررسی شوند. استفاده از انکر دارای ETA کمک می‌کند این ارزیابی‌ها بر پایه اطلاعات رسمی انجام شوند.

جدول نهایی سایزبندی FAZ II Plus فیشر

در این جدول، نام بازار بر مبنای قطر × طول واقعی درج شده است. نام کارخانه‌ای و کد رسمی فیشر نیز برای تطبیق با بسته‌بندی، سفارش و ثبت کالا در پنل در کنار هر سایز آمده‌اند. ده سایز اصلی مطابق نیاز اعلام‌شده شما هستند و پنج سایز تکمیلی نیز برای پوشش بهتر جستجوهای مربوط به طول‌های میانی و بلند اضافه شده‌اند. متاسفانه به دلیل تحریم و محدودیت های حاکم در بازار، امکان ارائه تمامی سایز های تولیدی از سوی فیشر آلمان برای FAZ II PLUS در بازار ایران توسط کالا عمران وجود ندارد و تمامی سایز های موجود دارای قیمت می باشند.

جدول قطر مته، عمق سوراخ و گشتاور هر سایز

واحد ابعاد میلی‌متر و گشتاور نیوتن‌متر است. این پارامترها مربوط به کدهای کارخانه‌ای فوق هستند و به‌تنهایی دستورالعمل کامل اجرای اتصال محسوب نمی‌شوند. کالا عمران پیشنهاد می دهد که نصاب یا اپراتور نصب کننده این محصول تجربه کافی و تجهیزات کامل برای نصب اصولی FAZII PLUS را به همراه داشته باشد. یکی از ابزار مهم در نصب رول بولت FAZII آچار ترکمتر بوده که در کشور ایران کمتر به آن دقت می شود.

توضیحات اختصاصی سایزهای FAZ II Plus فیشر

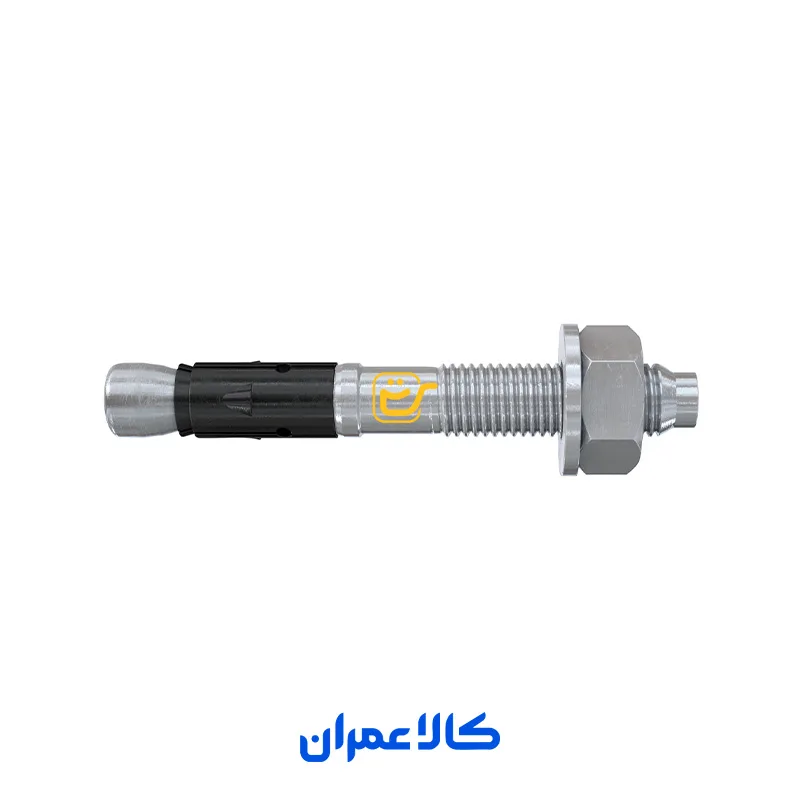

رول بولت FAZ II Plus فیشر سایز M8×75

رول بولت FAZ II Plus فیشر سایز M8×75 با کد رسمی 564574 و نام کارخانه‌ای FAZ II Plus 8/10 ZP عرضه می‌شود. این مدل دارای قطر اسمی ۸ میلی‌متر و طول واقعی ۷۵ میلی‌متر است و برای سوراخ‌کاری بتن به مته ۸ میلی‌متری نیاز دارد. حداکثر ضخامت قطعه در پیکربندی استاندارد ۱۰ میلی‌متر و در وضعیت حداقل عمق ۲۰ میلی‌متر است. گشتاور اسمی این مدل ۲۰ نیوتن‌متر بوده و دارای ارزیابی لرزه‌ای C1 در محدوده تأییدیه است. این سایز برای اتصالاتی که به قطر رزوه M8 و طول محدود نیاز دارند قابل بررسی است. در خرید رول بولت فیشر M8×75 باید ضخامت پلیت و شرایط مهار کنترل شود؛ قیمت رول بولت FAZ II Plus سایز ۸ طول ۷۵ نیز برای کد مستقل آن ثبت می‌شود.

رول بولت FAZ II Plus فیشر سایز M8×95

رول بولت FAZ II Plus فیشر سایز M8×95 با کد 564575 و نام کارخانه‌ای FAZ II Plus 8/30 ZP شناخته می‌شود. این مدل دارای همان قطر ۸ میلی‌متری نسخه M8×75 است، اما طول کلی آن ۲۰ میلی‌متر بیشتر است و برای قطعات ضخیم‌تر قابل بررسی خواهد بود. حداکثر ضخامت اتصال در پیکربندی استاندارد ۳۰ میلی‌متر و در حداقل عمق مهار ۴۰ میلی‌متر ثبت شده است. گشتاور اسمی ۲۰ نیوتن‌متر و آچار ۱۳ میلی‌متری از مشخصات مشترک گروه M8 هستند. این سایز از نظر دامنه ضخامت قطعه، میان نسخه‌های M8×75 و M8×115 قرار می‌گیرد. در خرید رول بولت ایندکس یا فیشر سایز ۸ طول ۹۵ باید مدل و برند به‌دقت تفکیک شوند؛ قیمت رول بولت FAZ II Plus M8×95 مربوط به کد 564575 است.

رول بولت FAZ II Plus فیشر سایز M8×115

رول بولت FAZ II Plus فیشر سایز M8×115 نسخه‌ای با طول واقعی ۱۱۵ میلی‌متر و کد رسمی 564576 است. فیشر این مدل را با نام FAZ II Plus 8/50 ZP معرفی می‌کند، زیرا حداکثر ضخامت اتصال در وضعیت استاندارد ۵۰ میلی‌متر است. در پیکربندی حداقل عمق نیز ضخامت قطعه تا ۶۰ میلی‌متر در محدوده مشخصات مربوط قابل بررسی است. قطر مته همچنان ۸ میلی‌متر و گشتاور اسمی ۲۰ نیوتن‌متر باقی می‌ماند. این مدل برای مجموعه‌هایی که قطعه متصل‌شونده ضخیم‌تری نسبت به نسخه‌های کوتاه M8 دارند کاربرد دارد. در خرید رول بولت FAZ II Plus فیشر سایز ۸ طول ۱۱۵ باید طول با ضخامت پلیت تطبیق داشته باشد و قیمت رول بولت فیشر M8×115 برای کد 564576 ثبت شود.

رول بولت FAZ II Plus فیشر سایز M10×95

رول بولت FAZ II Plus فیشر سایز M10×95 دارای کد کارخانه‌ای 564579 و نام رسمی FAZ II Plus 10/10 ZP است. این همان مدلی است که بسته‌بندی اصلی آن در مجموعه کالا عمران موجود است. قطر مته بتن ۱۰ میلی‌متر و طول واقعی انکر ۹۵ میلی‌متر است و گشتاور اسمی آن ۴۵ نیوتن‌متر تعیین شده است. ضخامت مجاز قطعه در پیکربندی استاندارد ۱۰ میلی‌متر و در حالت حداقل عمق ۳۰ میلی‌متر است. این مدل دارای ارزیابی لرزه‌ای C1 و C2 در محدوده تأییدیه است و یکی از سایزهای مهم این خانواده برای اتصالات دارای رزوه M10 محسوب می‌شود. در خرید رول بولت FAZ II Plus فیشر 10×95 تطبیق کد 564579 با بسته‌بندی اهمیت دارد و قیمت رول بولت فیشر سایز ۱۰ طول ۹۵ به‌صورت مستقل ثبت می‌شود.

رول بولت FAZ II Plus فیشر سایز M10×115

رول بولت FAZ II Plus فیشر سایز M10×115 با کد رسمی 564581 و نام کارخانه‌ای FAZ II Plus 10/30 ZP عرضه می‌شود. این مدل دارای قطر ۱۰ میلی‌متر و طول واقعی ۱۱۵ میلی‌متر است و نسبت به M10×95 امکان اتصال قطعات ضخیم‌تری را فراهم می‌کند. ضخامت اتصال در پیکربندی استاندارد ۳۰ میلی‌متر و در حالت حداقل عمق ۵۰ میلی‌متر است. با وجود افزایش طول، قطر مته و گشتاور اسمی همچنان ۱۰ میلی‌متر و ۴۵ نیوتن‌متر باقی می‌مانند. این موضوع نشان می‌دهد تفاوت اصلی دو نسخه در طول قابل استفاده برای قطعه متصل‌شونده است. در خرید رول بولت فیشر 10×115 باید کد کارخانه‌ای و ضخامت اتصال بررسی شود و قیمت رول بولت FAZ II Plus M10×115 برای شناسه 564581 تعیین گردد.

رول بولت FAZ II Plus فیشر سایز M12×100

رول بولت FAZ II Plus فیشر سایز M12×100 با کد رسمی 564675 و نام کارخانه‌ای FAZ II Plus 12/20 K ZP شناخته می‌شود. این محصول دارای قطر رزوه M12، طول واقعی ۱۰۰ میلی‌متر، مهره شش‌گوش باز و بدنه فولادی گالوانیزه است. قطر مته بتن آن ۱۲ میلی‌متر و حداقل عمق سوراخ عبوری برابر ۹۰ میلی‌متر است. گشتاور اسمی ۶۰ نیوتن‌متر و حداکثر ضخامت قطعه در پیکربندی معرفی‌شده ۲۰ میلی‌متر است. این مدل مانند سایر سایزهای FAZ II Plus در خانواده انکرهای گوه‌ای دارای ETA قرار می‌گیرد و انتخاب آن باید براساس شرایط باربری و هندسه اتصال انجام شود. در خرید رول بولت فیشر M12×100 مشخصات اصلی با کد 564675 شناسایی می‌شود و قیمت رول بولت FAZ II Plus سایز ۱۲ طول ۱۰۰ مستقل از طول‌های دیگر است.

رول بولت FAZ II Plus فیشر سایز M12×110

رول بولت FAZ II Plus فیشر سایز M12×110 با کد کارخانه‌ای 564586 و نام رسمی FAZ II Plus 12/10 ZP عرضه می‌شود. این مدل دارای طول واقعی ۱۱۰ میلی‌متر و قطر مته ۱۲ میلی‌متر است. ضخامت اتصال در پیکربندی استاندارد ۱۰ میلی‌متر و در حالت حداقل عمق ۳۰ میلی‌متر معرفی شده است. گشتاور اسمی ۶۰ نیوتن‌متر و آچار ۱۹ میلی‌متری از مشخصات اصلی آن هستند. نسبت به مدل M12×100، طول کلی و مشخصات پیکربندی مهار تفاوت دارند و به همین دلیل انتخاب باید براساس کد و جدول همان نسخه انجام شود. در خرید رول بولت FAZ II Plus فیشر 12×110 باید ضخامت قطعه بررسی شود و قیمت رول بولت فیشر سایز ۱۲ طول ۱۱۰ مطابق شناسه 564586 ثبت گردد.

رول بولت FAZ II Plus فیشر سایز M12×120

رول بولت FAZ II Plus فیشر سایز M12×120 با کد رسمی 564587 و نام کارخانه‌ای FAZ II Plus 12/20 ZP معرفی می‌شود. طول کلی این مدل ۱۲۰ میلی‌متر است و برای سوراخ‌کاری بتن از قطر مته ۱۲ میلی‌متری استفاده می‌کند. حداکثر ضخامت قطعه در پیکربندی استاندارد ۲۰ میلی‌متر و در حالت حداقل عمق ۴۰ میلی‌متر است. عمق سوراخ عبوری ۱۱۰ میلی‌متر و گشتاور اسمی ۶۰ نیوتن‌متر از مشخصات آن هستند. این مدل نسبت به M12×110 برای ضخامت اتصال بیشتری در عمق متناظر قابل بررسی است و انتخاب آن باید با شرایط طراحی هماهنگ باشد. در خرید رول بولت فیشر 12×120 باید سایز و کد کارخانه‌ای تطبیق داده شوند؛ قیمت رول بولت FAZ II Plus M12×120 مربوط به کد 564587 است.

رول بولت FAZ II Plus فیشر سایز M12×130

رول بولت FAZ II Plus فیشر سایز M12×130 یکی از طول‌های میانی خانواده M12 است و با کد 564588 شناخته می‌شود. نام رسمی این مدل FAZ II Plus 12/30 ZP است و طول واقعی ۱۳۰ میلی‌متری دارد. حداکثر ضخامت قطعه متصل‌شونده در پیکربندی استاندارد ۳۰ میلی‌متر و در حالت حداقل عمق ۵۰ میلی‌متر است. قطر مته ۱۲ میلی‌متر و گشتاور اسمی ۶۰ نیوتن‌متر با سایر نسخه‌های استاندارد M12 مشترک هستند. مزیت این طول، امکان انتخاب انکری میان نسخه‌های ۱۲۰ و ۱۵۰ میلی‌متری بدون افزایش غیرضروری طول قطعه است. در خرید رول بولت FAZ II Plus فیشر 12×130، ضخامت قطعه و کد کارخانه‌ای اهمیت دارند و قیمت رول بولت فیشر M12×130 جداگانه تعیین می‌شود.

رول بولت FAZ II Plus فیشر سایز M12×150

رول بولت FAZ II Plus فیشر سایز M12×150 با کد رسمی 564589 و نام کارخانه‌ای FAZ II Plus 12/50 ZP عرضه می‌شود. این مدل دارای طول کلی ۱۵۰ میلی‌متر است و برای اتصالاتی که قطعه متصل‌شونده ضخیم‌تری دارند قابل بررسی خواهد بود. ضخامت اتصال در وضعیت استاندارد ۵۰ میلی‌متر و در حالت حداقل عمق ۷۰ میلی‌متر است. قطر مته ۱۲ میلی‌متر، آچار ۱۹ میلی‌متری و گشتاور ۶۰ نیوتن‌متر از مشخصات اصلی این نسخه محسوب می‌شوند. طول بیشتر باعث افزایش دامنه ضخامت قابل اتصال می‌شود، اما ظرفیت طراحی همچنان به عمق واقعی مهار و وضعیت بتن وابسته است. در خرید رول بولت فیشر سایز ۱۲ طول ۱۵۰ باید این تفاوت بررسی شود و قیمت رول بولت FAZ II Plus M12×150 برای کد 564589 ثبت گردد.

رول بولت FAZ II Plus فیشر سایز M16×148

رول بولت FAZ II Plus فیشر سایز M16×148 دارای کد رسمی 564595 و نام کارخانه‌ای FAZ II Plus 16/25 ZP است. این مدل با قطر مته ۱۶ میلی‌متر و طول واقعی ۱۴۸ میلی‌متر در گروه انکرهای قطر بزرگ‌تر این خانواده قرار دارد. حداکثر ضخامت قطعه در پیکربندی استاندارد ۲۵ میلی‌متر و در حالت حداقل عمق ۴۵ میلی‌متر است. گشتاور اسمی آن ۱۱۰ نیوتن‌متر و آچار مهره ۲۴ میلی‌متر است. این قطر در مجموعه‌ای قرار دارد که فیشر برای آن ارزیابی تکمیلی بارگذاری چرخه‌ای را نیز در شرایط مشخص ارائه کرده است. در خرید رول بولت FAZ II Plus فیشر 16×148 باید نوع بارگذاری و عمق مهار بررسی شود؛ قیمت رول بولت فیشر M16×148 مربوط به کد 564595 است.

رول بولت FAZ II Plus فیشر سایز M16×173

رول بولت FAZ II Plus فیشر سایز M16×173 با کد رسمی 564596 و نام کارخانه‌ای FAZ II Plus 16/50 ZP شناخته می‌شود. این مدل دارای قطر رزوه M16 و طول واقعی ۱۷۳ میلی‌متر است و نسبت به نسخه M16×148 امکان اتصال قطعات ضخیم‌تری را فراهم می‌کند. ضخامت مجاز قطعه در پیکربندی استاندارد ۵۰ میلی‌متر و در حالت حداقل عمق ۷۰ میلی‌متر است. عمق سوراخ عبوری ۱۶۰ میلی‌متر و گشتاور اسمی ۱۱۰ نیوتن‌متر از مشخصات آن هستند. در اتصالات صنعتی، طول بیشتر این نسخه می‌تواند برای پلیت‌ها و براکت‌های ضخیم‌تر کاربرد داشته باشد، اما باربری نهایی باید براساس طراحی ارزیابی شود. برای خرید رول بولت فیشر M16×173 کد 564596 معیار شناسایی است و قیمت رول بولت FAZ II Plus سایز ۱۶ طول ۱۷۳ مستقل نمایش داده می‌شود.

رول بولت FAZ II Plus فیشر سایز M16×223

رول بولت FAZ II Plus فیشر سایز M16×223 یکی از طول‌های بلند خانواده M16 است و با کد رسمی 564597 عرضه می‌شود. نام کارخانه‌ای این محصول FAZ II Plus 16/100 ZP است و طول کلی آن ۲۲۳ میلی‌متر است. حداکثر ضخامت قطعه قابل اتصال در پیکربندی استاندارد ۱۰۰ میلی‌متر و در حالت حداقل عمق ۱۲۰ میلی‌متر معرفی شده است. با وجود افزایش طول نسبت به M16×173، قطر مته و گشتاور اسمی به‌ترتیب ۱۶ میلی‌متر و ۱۱۰ نیوتن‌متر هستند. این مدل برای مجموعه‌هایی با قطعات ضخیم‌تر در شرایط طراحی مجاز قابل بررسی است. در خرید رول بولت FAZ II Plus فیشر 16×223 باید ضخامت مجموعه و عمق مهار کنترل شوند و قیمت رول بولت فیشر M16×223 مطابق کد 564597 ثبت شود.

رول بولت FAZ II Plus فیشر سایز M20×172

رول بولت FAZ II Plus فیشر سایز M20×172 با کد کارخانه‌ای 564602 و نام رسمی FAZ II Plus 20/30 ZP عرضه می‌شود. طول واقعی این انکر ۱۷۲ میلی‌متر بوده و قطر مته بتن آن ۲۰ میلی‌متر است. حداکثر ضخامت قطعه در پیکربندی معرفی‌شده ۳۰ میلی‌متر و حداقل عمق سوراخ عبوری ۱۵۵ میلی‌متر است. گشتاور اسمی این مدل ۲۰۰ نیوتن‌متر و آچار مهره ۳۰ میلی‌متر است. این قطر علاوه بر داده‌های استاتیکی و لرزه‌ای، در مجموعه دارای ارزیابی تکمیلی بارگذاری چرخه‌ای قرار می‌گیرد. در خرید رول بولت FAZ II Plus فیشر 20×172 باید نوع اتصال و شرایط پروژه بررسی شوند؛ قیمت رول بولت فیشر سایز ۲۰ طول ۱۷۲ برای کد 564602 تعیین می‌شود.

رول بولت FAZ II Plus فیشر سایز M24×205

رول بولت FAZ II Plus فیشر سایز M24×205 بزرگ‌ترین قطر در مجموعه انتخابی کالا عمران است و با کد رسمی 564605 شناخته می‌شود. این مدل با نام کارخانه‌ای FAZ II Plus 24/30 ZP دارای طول واقعی ۲۰۵ میلی‌متر و قطر مته بتن ۲۴ میلی‌متر است. حداکثر ضخامت قطعه متصل‌شونده در پیکربندی استاندارد ۳۰ میلی‌متر است و حداقل عمق سوراخ عبوری به ۱۸۵ میلی‌متر می‌رسد. گشتاور اسمی این مدل ۲۷۰ نیوتن‌متر و اندازه آچار مهره ۳۶ میلی‌متر است. قطر M24 برای اتصالاتی با نیازهای ابعادی و مهندسی متناسب قابل بررسی است و بزرگ‌تر بودن آن جایگزین کنترل ظرفیت واقعی اتصال نیست. در خرید رول بولت فیشر M24×205 باید مشخصات فنی پروژه تأیید شوند و قیمت رول بولت FAZ II Plus سایز ۲۴ طول ۲۰۵ براساس کد 564605 تعیین گردد.

جدول باربری کششی و برشی FAZ II Plus

تعریف مقاومت مشخصه، طراحی و بار مجاز

برای تحلیل فنی رول بولت FAZ II Plus فیشر باید میان مقاومت مشخصه، مقاومت طراحی و بار مجاز تفاوت قائل شد. مقاومت مشخصه مانند NRk و VRk از پارامترهای ارزیابی‌شده در ETA است. مقاومت طراحی پس از اعمال ضرایب جزئی و بررسی حالت‌های شکست به دست می‌آید. بار مجاز یا قابل استفاده که در جدول رسمی با Nperm و Vperm مشخص شده، براساس شرایط مرجع و ضرایب اعلام‌شده سازنده ارائه می‌شود.

مقادیر زیر از جدول رسمی بارهای مجاز فیشر استخراج شده‌اند و برای یک انکر منفرد در بتن معمولی C20/25 هستند. فاصله از لبه، اثر انکرهای مجاور و بارگذاری ترکیبی باید جداگانه بررسی شوند. همچنین مقدار عمق مهار در جدول اهمیت دارد و همه عمق‌های مرجع برای تمام طول‌های محصول قابل استفاده نیستند. در نظر داشته باشید تمامی اعداد ارائه شده تنها برای آشنایی شما با رول بولت FAZ II بوده و برای طراحی پروژه باید به سایت فیشر آلمان مراجعه کرد و اعداد دقیق را از سایت مرجع مشاهده و بررسی کنید.

بارهای مجاز در بتن ترک‌خورده C20/25

بارهای مجاز در بتن بدون ترک C20/25

شرایط جدول: بتن C20/25، یک انکر منفرد، بارگذاری استاتیکی یا شبه‌استاتیکی، با لحاظ ضرایب ایمنی تعریف‌شده در جدول رسمی و ضریب بار ۱٫۴. مقادیر مرجع مربوط به عمق‌های معرفی‌شده هستند؛ برای مثال، عمق ۱۶۰ میلی‌متر در گروه M16 به معنی قابلیت استفاده از این عمق برای تمام طول‌های M16 نیست. شرایط فواصل، گروه انکرها، لبه بتن و اثر هم‌زمان کشش و برش باید براساس ETA-19/0520 و EN 1992-4 محاسبه شوند.

اهمیت ظرفیت واقعی در انتخاب سایز

بزرگ‌تر بودن قطر رول بولت به‌تنهایی تضمین‌کننده ظرفیت بیشتر در هر پروژه نیست. ممکن است مقاومت فولاد بالا باشد اما فاصله کم از لبه بتن یا عمق مهار محدود، ظرفیت طراحی را کاهش دهد. همچنین افزایش طول انکر در یک قطر مشخص معمولاً برای پذیرش ضخامت بیشتر قطعه استفاده می‌شود و نباید با افزایش خودکار مقاومت باربری اشتباه گرفته شود. برای مثال، مدل‌های M12×110، M12×120 و M12×150 از نظر قطر و مکانیزم مشابه هستند، ولی برای ضخامت‌های متفاوت قطعه معرفی شده‌اند. در پروژه‌های دارای بارهای لرزه‌ای یا چرخه‌ای، داده‌های استاتیکی جدول کافی نیستند و باید ارزیابی اختصاصی آن نوع بارگذاری نیز بررسی شود. استفاده از اطلاعات طراحی معتبر امکان انتخاب مناسب‌تر تعداد انکر، قطر و جزئیات پلیت را فراهم می‌کند.

مقایسه رول بولت FAZ II Plus با هیلتی، ایندکس، راولپلاگ و آپولو

مقایسه FAZ II Plus فیشر با رول بولت HST4 هیلتی

رول بولت FAZ II Plus فیشر و رول بولت HST4 هیلتی هر دو در گروه انکرهای گوه‌ای حرفه‌ای دارای ارزیابی فنی برای بتن ترک‌خورده و بدون ترک قرار دارند. این دو خانواده از نظر مکانیزم کلی انبساط کنترل‌شده با گشتاور مشابه هستند، اما جزئیات طراحی کلیپ، هندسه انکر، عمق‌های مهار و شرایط نصب یکسان ندارند. فیشر در FAZ II Plus بر انعطاف عمق مهار، عملکرد کششی و قابلیت‌های ویژه سوراخ‌کاری تأکید کرده است. در مقابل، هیلتی در HST4 مجموعه‌ای از گزینه‌های عمق مهار و قابلیت‌های طراحی تخصصی را ارائه می‌کند.

HST4 دارای تأییدیه ETA-21/0878 برای شرایط استاتیکی و شبه‌استاتیکی مربوط است و در نسخه‌های مشخص، اطلاعات چرخه‌ای تکمیلی نیز دارد. بنابراین هر دو محصول می‌توانند برای اتصالات پروژه‌ای حساس بررسی شوند. انتخاب برتر باید با مقایسه مقاومت در شرایط بتن، عمق مهار و هندسه یکسان انجام شود، نه صرفاً براساس بیشترین عدد جدول سازنده.

مقایسه FAZ II Plus با رول بولت HST3 هیلتی

رول بولت HST3 هیلتی یکی دیگر از رقبای مستقیم FAZ II Plus در خانواده انکرهای مکانیکی گوه‌ای است. این محصول در نسخه گالوانیزه با ETA-98/0001 و داده‌های عملکرد در بتن ترک‌خورده و بدون ترک معرفی شده است. هر دو خانواده برای اتصال قطعات فولادی و مجموعه‌های مکانیکی دارای محدوده‌های ارزیابی مشخص هستند و اطلاعات کششی، برشی و لرزه‌ای دارند.

تفاوت این دو بیشتر در هندسه، پیکربندی‌های عمق مهار، مشخصات نصب و جزئیات تأییدیه قرار دارد. در بعضی پروژه‌ها محدودیت فاصله از لبه یا ضخامت قطعه می‌تواند سبب شود یکی از مدل‌ها مناسب‌تر از دیگری باشد. بنابراین هنگام انتخاب میان HST3 و FAZ II Plus باید کد واقعی محصول و شرایط طراحی کنترل شود.

مقایسه FAZ II Plus با MTP-X ایندکس

رول بولت MTP-X ایندکس از خانواده انکرهای گوه‌ای با رزوه بیرونی است و دارای ETA-12/0397 Option 1 برای کاربردهای مشخص در بتن ترک‌خورده و بدون ترک است. این محصول با بدنه فولادی گالوانیزه و کلیپ دارای پوشش ATLANTIS C3-L شناخته می‌شود. در مقابل، FAZ II Plus فیشر از سیستم فولادی گالوانیزه با طراحی اختصاصی کلیپ و عمق مهار انعطاف‌پذیر استفاده می‌کند.

MTP-X نیز دارای داده‌های کششی، برشی و لرزه‌ای در قطرهای مشخص است. از نظر مقایسه فنی، هر دو محصول در رده انکرهای دارای مستندات مهندسی قرار دارند، اما عمق مؤثر مهار، حداقل ضخامت بتن، گشتاور و ظرفیت‌ها با یکدیگر یکسان نیستند. بنابراین برای مقایسه باربری آنها باید شرایط مهار و مقاومت بتن یکسان انتخاب شود.

مقایسه FAZ II Plus با R-HPTIII-ZP راولپلاگ

رول بولت R-HPTIII-ZP راولپلاگ (Rawlplug) یک انکر گوه‌ای فولادی با پوشش روی است که برای کاربردهای مشخص در بتن ترک‌خورده و بدون ترک دارای ETA-21/1082 است. این محصول مانند FAZ II Plus از مکانیزم انبساط کنترل‌شده با گشتاور استفاده می‌کند و برای اتصالات سازه‌ای و مکانیکی با شرایط طراحی متناسب قابل بررسی است.

از ویژگی‌های معرفی‌شده برای R-HPTIII-ZP می‌توان به هندسه بهینه بخش مخروطی و کلیپ، نشانگرهای شناسایی و اطلاعات عمق مهار اشاره کرد. در مقابل، FAZ II Plus دارای خانواده گسترده‌ای از سایزها، داده‌های عملکرد لرزه‌ای و ارزیابی‌های تکمیلی مرتبط با بارگذاری چرخه‌ای است. مقایسه واقعی باید براساس کد متناظر و داده‌های فنی همان قطر انجام شود.

مقایسه FAZ II Plus با رول بولت BAZ2 آپولو میا

رول بولت BAZ2 آپولو میا (CELO) از انکرهای گوه‌ای دارای ETA-24/0005 است که برای بتن ترک‌خورده و بدون ترک ارزیابی شده است. این خانواده با کلیپ انبساطی، رزوه بیرونی و طراحی مناسب برای اتصال پلیت‌ها و تجهیزات فلزی شناخته می‌شود. برند CELO در مدل BAZ2 بر دقت ساخت، طراحی مخروط و کلیپ و افزایش انعطاف در ضخامت قطعات متصل‌شونده تأکید می‌کند.

FAZ II Plus فیشر نیز دارای ساختار گوه‌ای و تأییدیه مستقل است، اما هندسه و مشخصات مهار آن با BAZ2 تفاوت دارد. وجود تأییدیه Option 1 در دو محصول به معنی ظرفیت یکسان نیست. برای انتخاب میان آنها باید قطر، عمق مهار، گشتاور، فاصله از لبه و قیمت واقعی بررسی شوند. این مقایسه برای خریدارانی که میان رول بولت فیشر و آپولو میا تصمیم می‌گیرند اهمیت دارد.

جدول کامل مقایسه فنی برندها

نتیجه مقایسه برندها

FAZ II Plus فیشر، HST4 و HST3 هیلتی، MTP-X ایندکس، R-HPTIII-ZP راولپلاگ و BAZ2 آپولو میا در یک گروه کلی از انکرهای گوه‌ای دارای تأییدیه قرار دارند. بااین‌حال، هر خانواده مجموعه‌ای از قطرها، عمق‌های مهار و شرایط کاربرد خاص خود را دارد. ویژگی شاخص FAZ II Plus، ترکیب تأییدیه اروپایی، دامنه گسترده سایزها، انعطاف در انتخاب عمق مهار و اطلاعات تکمیلی برای بعضی بارگذاری‌های ویژه است. در انتخاب برای پروژه، قیمت تنها یکی از عوامل تصمیم‌گیری است و باید همراه با مشخصات اتصال، دسترسی به سایز موردنیاز و مدارک مهندسی بررسی شود. مقایسه ظرفیت واقعی دو برند تنها زمانی معتبر است که شرایط بتن، عمق مهار، فاصله از لبه، نوع بار و ضرایب طراحی یکسان باشند.

تجهیزات جانبی و محصولات مرتبط

در کنار رول بولت FAZ II Plus فیشر، تج.هیزات سوراخ‌کاری و کنترل فنی اتصال اهمیت دارند. فیشر برای این خانواده مته‌های بتن Quattric II و SDS Plus II و همچنین ابزارهای مخصوص نصب پرتعداد مانند FABS و FA-ST II را معرفی کرده است. نوع و قطر مته باید با مشخصات رسمی هر انکر و دستگاه مربوط هماهنگ باشند.در کالا عمران انواع مته بتن و تجهیزات سوراخ‌کاری و مته چهارشیار SDS Plus قابل بررسی هستند. برای شناخت دیگر سیستم‌های مهار می‌توان به بخش انواع انکر بولت کالا عمران مراجعه کرد. انتخاب تجهیزات جانبی باید براساس سایز رول بولت و الزامات پروژه انجام شود. در اتصالات سازه‌ای و لرزه‌ای، جزئیات پلیت، لقی سوراخ و قطعات مکمل ممکن است بر محاسبات نهایی تأثیر داشته باشند. استفاده از مجموعه قطعات سازگار بخشی از طراحی صحیح سیستم اتصال است.

قیمت رول بولت FAZ II Plus فیشر

قیمت رول بولت FAZ II Plus فیشر براساس قطر رزوه، طول کل انکر، کد کارخانه‌ای و تعداد موردنیاز متفاوت است. این محصول در گروه رول بولت‌های حرفه‌ای دارای تأییدیه قرار دارد و ارزش خرید آن فقط به مبلغ اولیه محدود نمی‌شود. وجود اطلاعات مهندسی معتبر، کنترل دقیق سایزبندی، قابلیت بررسی عمق مهار متناسب و داده‌های کششی و برشی از عوامل مهم انتخاب این خانواده هستند.

برای مثال، مدل FAZ II Plus 10/10 با طول واقعی ۹۵ میلی‌متر و مدل 10/30 با طول ۱۱۵ میلی‌متر، قطر رزوه یکسان اما ضخامت مجاز اتصال متفاوتی دارند. در قطرهای M16 و M20 نیز مقدار فولاد مصرفی، طول بدنه و شرایط مهار بر تفاوت قیمت اثر می‌گذارند. به همین دلیل هر انتخاب در محصول متغیر باید دارای کد کارخانه‌ای، قیمت و وضعیت موجودی مستقل باشد. کالا عمران این محصول را به‌صورت تک‌عددی، تعدادی و عمده در اختیار خریداران قرار می‌دهد و امکان تأمین برای مشتریان تهران و شهرستان‌ها را فراهم می‌کند. برای استعلام قیمت پروژه‌ای، تعداد موردنیاز و کد دقیق فیشر معیار اصلی بررسی سفارش هستند.

خرید رول بولت FAZ II Plus فیشر از کالا عمران

برای خرید رول بولت FAZ II Plus فیشر به‌صورت حضوری و اینترنتی از کالا عمران، سایزهای مختلف نسخه فولادی گالوانیزه با مهره شش‌گوش قابل بررسی هستند. کالا عمران به‌عنوان یکی از مراکز اصلی عرضه و پخش این محصول در بازار ایران، خدمات فروش تک‌عددی، تعدادی و تأمین سفارش‌های پروژه‌ای را ارائه می‌کند. مشتریان تهران امکان خرید حضوری و ثبت سفارش آنلاین دارند و برای مشتریان شهرستان نیز امکان تأمین و ارسال محصول فراهم است.

در انتخاب محصول باید به کد اصلی فیشر، قطر مته، طول واقعی، حداکثر ضخامت قطعه متصل‌شونده و شرایط باربری توجه شود. نمونه‌های اصلی دارای بسته‌بندی مشخص، اطلاعات فنی، کد کارخانه‌ای و علائم شناسایی هستند. برای مثال، نسخه FAZ II Plus 10/10 ZP با کد 564579 و طول ۹۵ میلی‌متر شناخته می‌شود. خریداران حرفه‌ای و پیمانکاران می‌توانند سایز موردنیاز را براساس مشخصات فنی پروژه بررسی کنند و برای تعداد بالا، شرایط تأمین را به‌صورت مستقل استعلام بگیرند. برای آشنایی با دیگر محصولات و تجهیزات ساختمانی و صنعتی نیز فروشگاه کالا عمران در دسترس است.

نظر کارشناسان کالا عمران در خصوص رول بولت FAZ II PLUS

در ارزیابی کارشناسان کالا عمران، رول بولت FAZ II Plus فیشر از نظر ساختار، مستندات مهندسی و تنوع سایزبندی، یکی از خانواده‌های تخصصی انکرهای گوه‌ای برای اتصال به بتن محسوب می‌شود. تأییدیه ETA-19/0520، اطلاعات مقاومت کششی و برشی و دامنه استفاده در بتن ترک‌خورده و بدون ترک، امکان انتخاب این محصول را بر پایه شرایط واقعی اتصال فراهم می‌کنند. ویژگی مهم دیگر، انعطاف در انتخاب عمق مهار است که در پروژه‌های دارای ضخامت‌های متفاوت پلیت یا شرایط هندسی محدود می‌تواند اهمیت داشته باشد.

در مقایسه با هیلتی HST4 و HST3، ایندکس MTP-X، راولپلاگ R-HPTIII-ZP و آپولو میا BAZ2، این محصول دارای مجموعه‌ای از قابلیت‌های فنی قابل رقابت است. بااین‌حال، نتیجه مقایسه به عمق مهار، نوع بتن، فاصله از لبه و شرایط بارگذاری وابسته است. از نگاه کالا عمران، انتخاب مناسب زمانی انجام می‌شود که سایز و کد اصلی فیشر با مدارک فنی پروژه تطبیق داشته باشند. عرضه نسخه ساخت آلمان و امکان خرید تک‌عددی، تعدادی و پروژه‌ای از دیگر موضوعات مهم برای مشتریان این محصول است.

جمع‌بندی رول بولت مکانیکی FAZ II PLUS فیشر آلمان

رول بولت FAZ II Plus فیشر یک رول بولت مکانیکی گوه‌ای با رزوه بیرونی، بدنه فولادی گالوانیزه و مهره شش‌گوش است که برای ایجاد اتصالات مقاوم در بتن ترک‌خورده و بدون ترک طراحی شده است. مکانیزم انبساط کنترل‌شده با گشتاور، انتقال بار به بتن را از طریق مجموعه مخروط و کلیپ انجام می‌دهد. این خانواده دارای تأییدیه ETA-19/0520 بوده و در قطرهای مشخص، اطلاعات لرزه‌ای و ارزیابی تکمیلی بارگذاری چرخه‌ای نیز ارائه می‌کند.

در میان سایزهای انتخابی، طول کلی، قطر مته، ضخامت مجاز قطعه و گشتاور اسمی با یکدیگر تفاوت دارند. در نام‌گذاری محصول باید طول واقعی با ضخامت قطعه متصل‌شونده تفکیک شود؛ برای مثال، FAZ II Plus 16/50 دارای طول واقعی ۱۷۳ میلی‌متر است. وجود اطلاعات فنی و کدهای کارخانه‌ای مستقل باعث می‌شود هر مدل به‌صورت دقیق شناسایی شود. این محصول برای خریدارانی که به یک انکر گوه‌ای دارای مستندات مهندسی نیاز دارند، گزینه‌ای قابل بررسی است. انتخاب نهایی باید با شرایط پروژه هماهنگ باشد و محاسبات اتصال بر اساس تأییدیه و داده‌های مربوط انجام شود.
