توضیحات

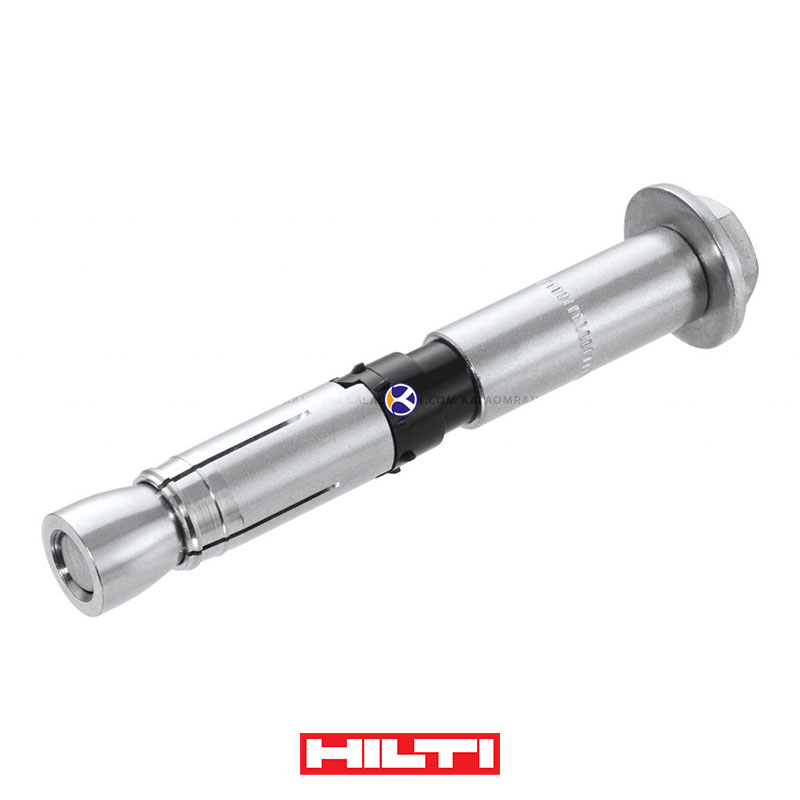

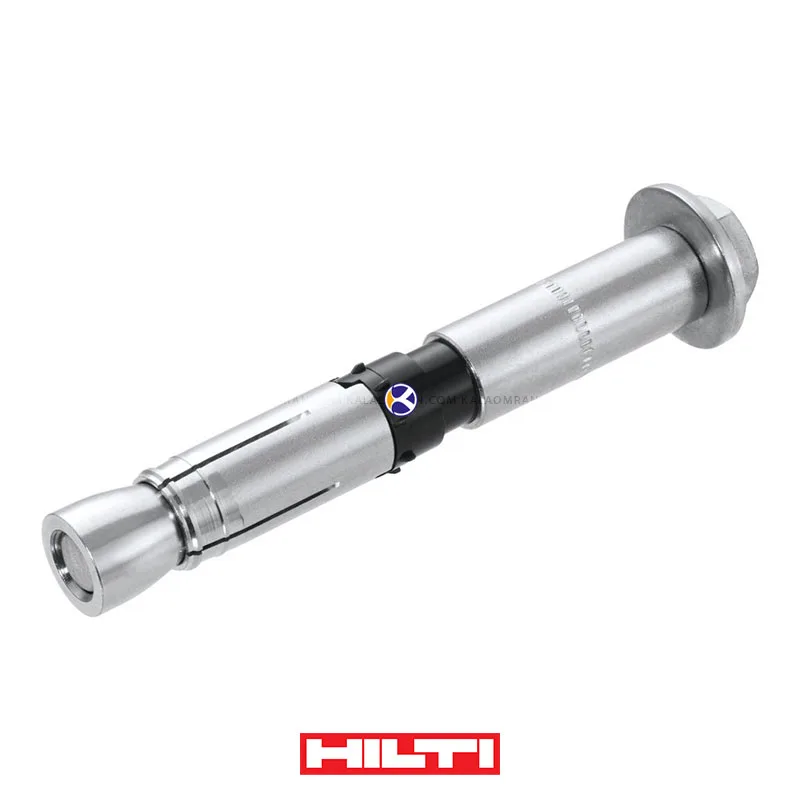

رول بولت HSL3 M10 هیلتی در دسته رول بولت هیلتی فوق سنگین قرار گرفته برای باربری های فوق سنگین مورد استفاده قرار می گیرد. بولت های خانواده HSL برند هیلتی به 4 دسته به نام های HSL-3 / HSL-3-G / HSL-3-SK / HSL-GR تقسیم بندی می شوند. مهم ترین تفاوت بولت HSL 3 نسب به بولت های HSA و یا HST شرکت هیلتی نحوه نصب محصول می باشد. در نمونه های HSA و HST ابتدا بولت در داخل بتن نصب و سپس پلیت بر روی آن ها نصب می شود. در سبک بولت HSL 3 پلیت بر روی حفره داخل بتن جایگذاری شده و سپس انکر HSL نصب می شود.
بررسی رول بولت HSL3 M10 هیلتی
رول بولت HSL3 M10 هیلتی در سایز 10 میلی متر و طول های ارائه شده برای این انکر 95 – 110 و 130 میلی متر است. انکر با قابلیت باز شوندگی، مناسب برای بتن های ترک دار و بدن ترک که در این زمینه توانسته تائیدیه های ETA و ESR را کسب کند. از برجسته ترین ویژگی های این انکر می توان به ظرفيت باربری کششی و برشي بالا و همچینین مناسب برای باربری های ديناميکی شامل خستگی، زلزله و شوک اشاره نمود. مواد اولیه به کار رفته در این انکر فولاد با مقاومت بالا (گرید 8.8) می باشد. انکر HSL سایز 10 در طول 95 با کد اختصاصی 10/5 و طول 110 با کد 10/20 و همچنین طول 130 که با کد 10/40 معرفی شده که اعداد 5 – 20 و 40 نشان دهنده نهایت قطر صفحه پلیت می باشد.
کاربرد رول بولت HSL3 M10 هیلتی

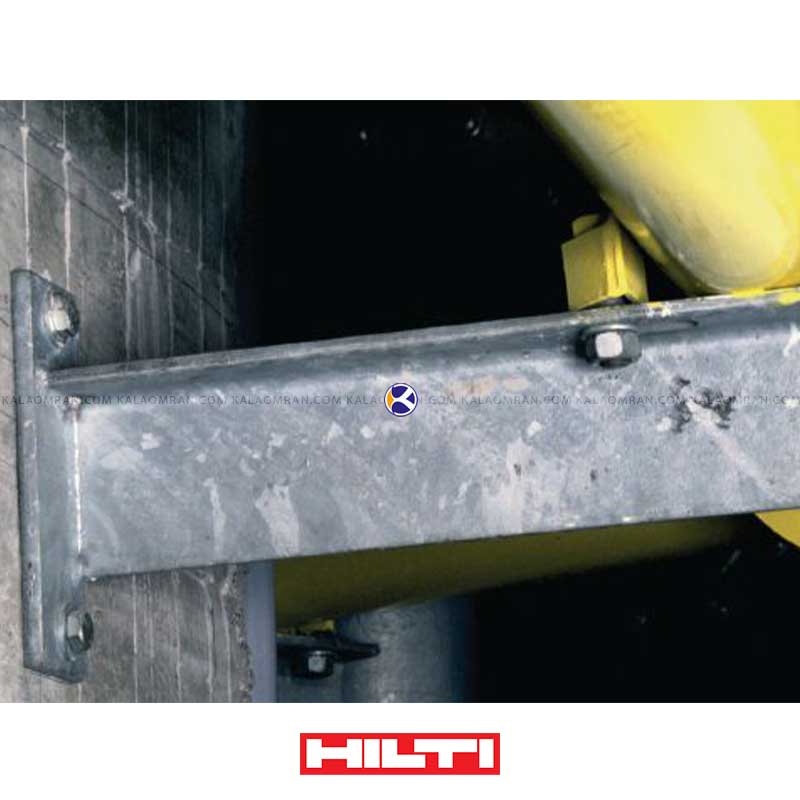

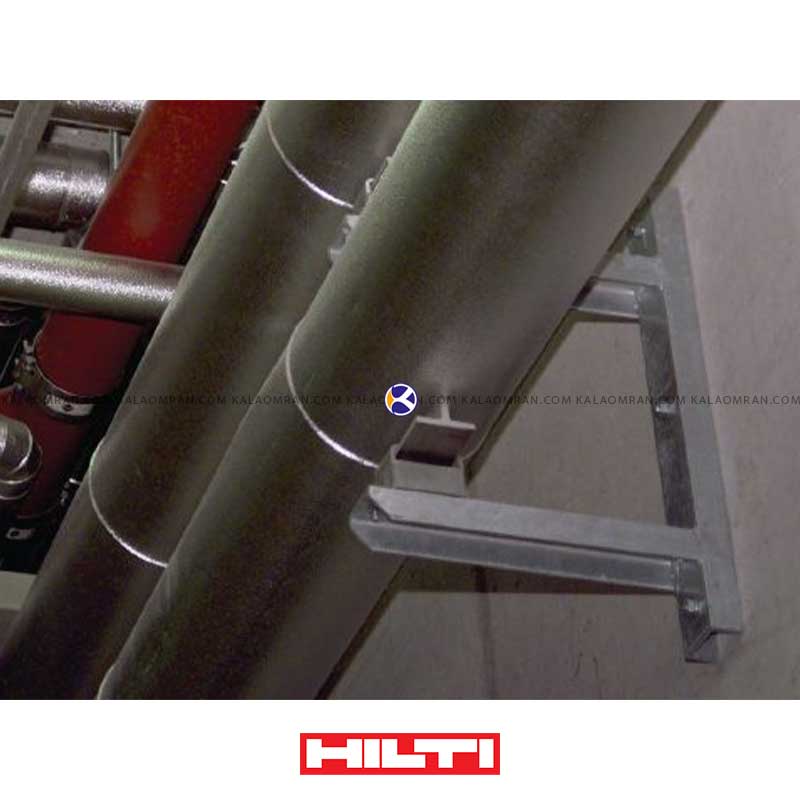

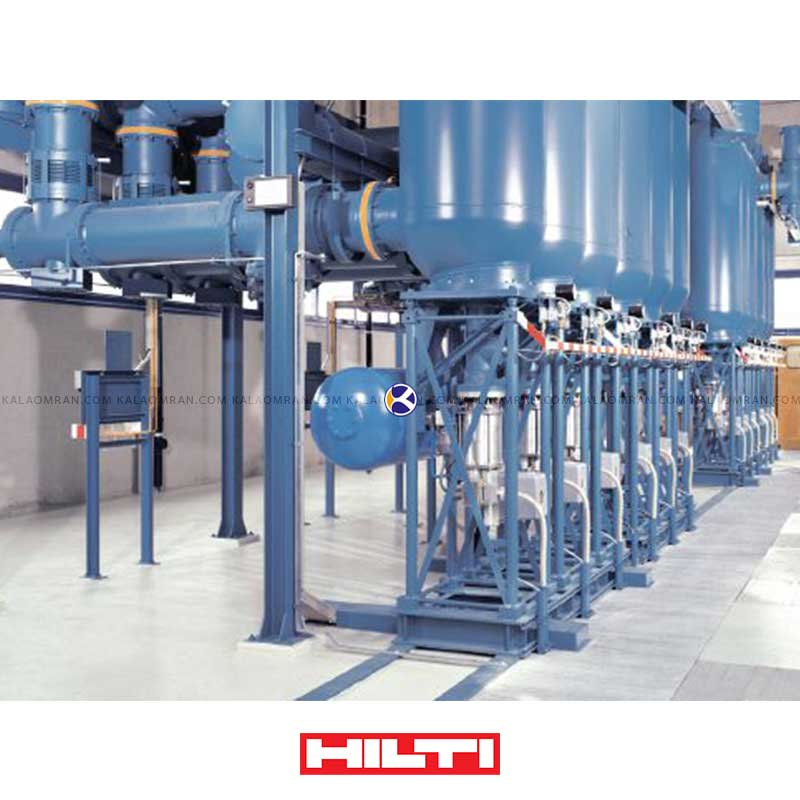

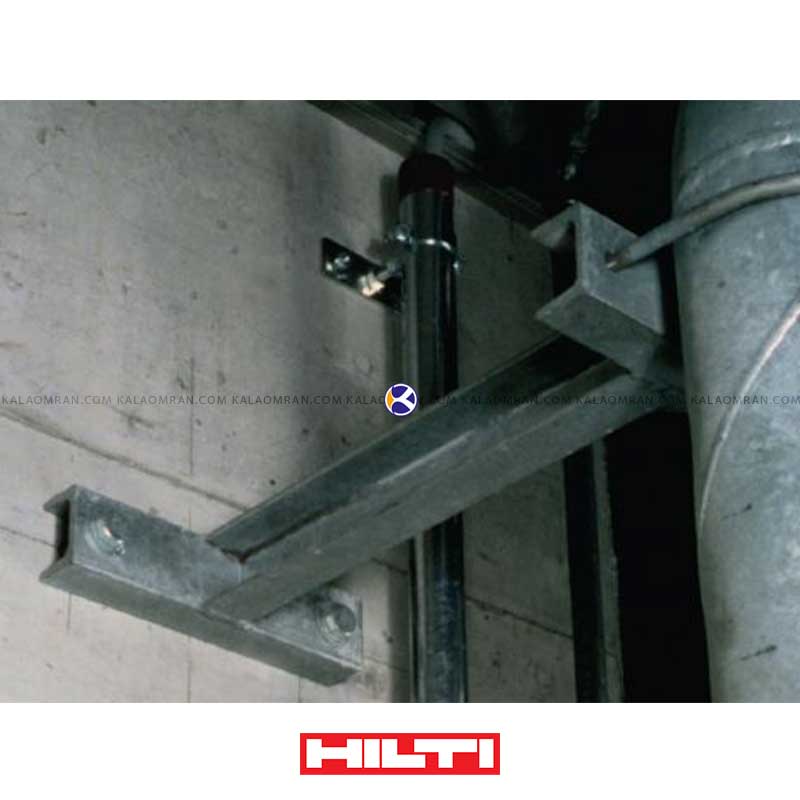

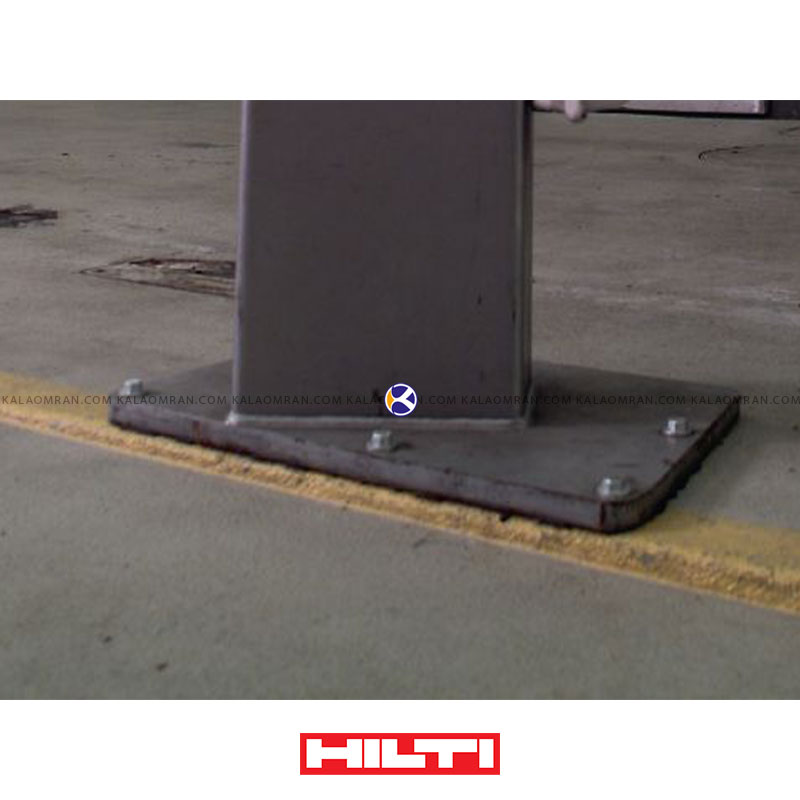

از کاربرد های رول بولت HSL3 M10 هیلتی می توان به: اتصالات با باربری سنگين در محيط های با ضريب ايمنی بالا يا کاربری های ديناميکی مانند نيروگاه های اتمی اشاره کرد. همچنین مناسب برای کاربری هايی که نياز به گستره وسيعی از اطلاعات فنی و تائيديه های بين المللی می باشد. به طور مثال ماشين آلات و تجهيزات سنگين، ستون های فلزی، ساپورت های لوله های سنگين، پمپ ها، ساپورت تيرهای فلزی، تجهيزات پزشکی اشاره نمود.
اسناد و تائیدیه های رول بولت HSL3 M10 هیلتی
تائیدیه های کسب شده توسط رول بولت HSL3 M10 هیلتی به ترتیب BZS/shock, ETA, Fatigue, Fire, ICC-ES report (concrete), Seismic, VDS می باشند که اسناد ارائه شده از طرف سایت هیلتی را برای مشاهده و یا ذخیره سازه برای شما فراهم کرده ایم.
Approval-document-ASSET-DOC-LOC-11
Approval-document-ASSET-DOC-LOC-9373252
CAD-BIM-Typicals-ASSET-DOC-LOC-5849918
Documentation-ASSET-DOC-APPROVAL-0608
Mechanical-Anchors-Inspection-Form-Brochure
نحوه نصب و اجرا رول بولت HSL3 M10 هیلتی
برای نصب رول بولت HSL3 M10 هیلتی در مرحله اول با دریل و یا دریل کرگیری حفره ای به سایز 15 میلی متر و عمق 90 میلی متر ایجاد کنید. به یاد داشتیه باشید که حداقل ضخامت بتن برای HSL-3 سایز 10 می بایست 140 میلی متر باشد. در مرحله دوم به وسیله فشار باد اقدام به تمیز نمودن حفره ایجاد شده کنید. تمیز نمودن کامل حفره از مهترین عوامل در نصب انکر های مکانیکی و یا شیمیایی می باشد که باید به آن به درستی عمل کرد. در مرحله سوم صفحه پلیت را با مته سایز 17 میلی متر سوراخ کنید. در مرحله چهارم بعد از جایگذاری سوراخ صفحه پلیت بر روی خفره ایجاد شده در بتن، انکر را بر روی صفحه پلیت گذاشته و به وسیله چکش به داخل حفره هدایت کنید. در مرحله پنجم به وسیله ترکمتر انکر را 50 Nm بچرخانید.
به یاد داشته باشید که تمامی اعداد درج شده در تست کشش و برش این انکر که در بروشور و یا کاتالوگ های ارائه شرکت هیلتی برای انکر HSL-3 ، در شرایط به دست آمده که تمامی نکات اجرائی به درستی رعایت شده است. مجموعه کالا عمران هیچ گونه مسئولیتی نسب به اطلاعات فنی منتشر شده از سوی شرکت هیلتی ندارد.
نتیجه گیری کالا عمران
رول بولت HSL3 M10 هیلتی دارای باربری بالا و همینطور قیمت بالایی است. محصولات برند هیلتی در دسته بولت های مکانیکی و شیمایی دارای قیمت بالاتری نسبت به برند های هم رده اروپایی خود هستند. دلیل بالا بودن قیمت این بولت کسب تاییدیه های معتبر از برترین آزمایشگاه های اروپا و آمریکا است. اگر می خواهید سازه ای مانند ربات که دارای لرزه و شوک است را نصب کنید، باید از این محصول استفاده کنید. برای کاربری هایی با ضریب عملکرد پایین تر می توانید سراغ بولت های دیگر خانواده هیلتی مانند HST3 بروید. اگر قیمت محصولات هیلتی برای پروژه شما صرفه اقتصادی ندارد بهتر است سراغ برند فیشر آلمان بروید.
تمامی مطالب ارائه شده توسط کارشناسان سایت کالا عمران از منابع معتبر اروپایی و کاتالوگ های برند HILTI جمع آوری شده و کپی برداری از آن ها طبق فصل 3 ماده 12 قوانین جرائم یارانه ای در هر شرایط تجاری و غیر تجاری پیگرد قانونی دارد.
