پیچ استوانه‌ای یکی از انواع پیچ‌های ماشینی است که در مونتاژ تجهیزات، محفظه‌ها، قطعات صنعتی و اتصالات دارای مهره یا رزوه داخلی کاربرد دارد. در این دسته، مدل‌های دارای سر استوانه‌ای و ابزارخور دوسو یا چهارسو اهمیت دارند. هنگام خرید پیچ استوانه باید قطر و گام رزوه، طول، ابعاد سر، نوع شیار، جنس و پوشش را بررسی کنید؛ زیرا شباهت ظاهری پیچ‌ها به معنای یکسان بودن مشخصات و روش نصب آن‌ها نیست.

پیچ استوانه‌ای چیست و چگونه استفاده می‌شود؟

پیچ استوانه ماشینی برای ایجاد اتصال با مهره یا سوراخ رزوه‌شده متناسب استفاده می‌شود. این پیچ‌ها در مونتاژ دستگاه‌ها، نصب قطعات، اتصال کاورها و بعضی تجهیزات مکانیکی کاربرد دارند. شکل سر آن‌ها به‌گونه‌ای است که بخشی از سر روی سطح قطعه قرار می‌گیرد و انتخاب ابعاد آن باید با فضای نصب و شرایط تکیه‌گاه هماهنگ باشد.

یکی از نکات مهم هنگام انتخاب، تفاوت پیچ ماشینی با پیچ‌هایی است که برای ایجاد رزوه در بستر طراحی شده‌اند. پیچ ماشینی معمولی به رزوه مقابل متناسب نیاز دارد؛ درحالی‌که پیچ خودکار برای ایجاد رزوه در قطعه سازگار طراحی می‌شود. بنابراین، صرف شباهت قطر و طول دلیل کافی برای جایگزینی این دو نوع نیست.

در مونتاژ قطعات پلاستیکی یا ورق‌های نازک نیز باید طراحی محل اتصال بررسی شود. جنس قطعه، ضخامت دیواره، نوع رزوه مقابل و سطح تکیه‌گاه می‌توانند بر انتخاب پیچ اثر بگذارند. استفاده از پیچ ماشینی بدون وجود رزوه متناسب یا متعلقات لازم ممکن است اتصال مناسبی ایجاد نکند.

انواع پیچ استوانه براساس ابزارخور

ابزارخور پیچ استوانه یکی از مهم‌ترین معیارهای انتخاب آن است. مدل‌های دوسو، چهارسو و بعضی طرح‌های ترکیبی از نظر شکل شیار و نوع پیچ‌گوشتی موردنیاز با یکدیگر تفاوت دارند. هنگام خرید باید نوع ابزارخور با ابزار موجود و شرایط دسترسی در محل نصب هماهنگ باشد.

پیچ استوانه دوسو

پیچ استوانه دوسو دارای شیار مستقیم روی سر است که برای استفاده از پیچ‌گوشتی تخت طراحی می‌شود. عرض و ضخامت تیغه باید با شیار هماهنگ باشند؛ زیرا تیغه باریک یا بیش از حد ضخیم ممکن است تماس مناسبی ایجاد نکند و هنگام بستن باعث آسیب به لبه‌های شیار شود.

این نوع پیچ در بعضی تجهیزات و قطعاتی استفاده می‌شود که ابزارخور دوسو بخشی از طراحی مجموعه است. هنگام جایگزینی پیچ قبلی، علاوه بر قطر و طول باید ابعاد سر و شیار بررسی شوند تا ابزار و قطعه متناسب باقی بمانند.

پیچ استوانه چهارسو

پیچ استوانه چهارسو دارای ابزارخوری است که با سری چهارسوی متناسب درگیر می‌شود. شکل دقیق ابزارخور و اندازه سری اهمیت دارد؛ زیرا عنوان عمومی «چهارسو» برای تشخیص تمام جزئیات ابزار کافی نیست.

در مونتاژ تکراری، استفاده از سری صحیح می‌تواند به کاهش لغزش و آسیب ابزارخور کمک کند. همچنین باید وضعیت سر پیچ بررسی شود؛ زیرا ابزارخور آسیب‌دیده ممکن است حتی با ابزار مناسب نیز درگیری مطلوبی ایجاد نکند.

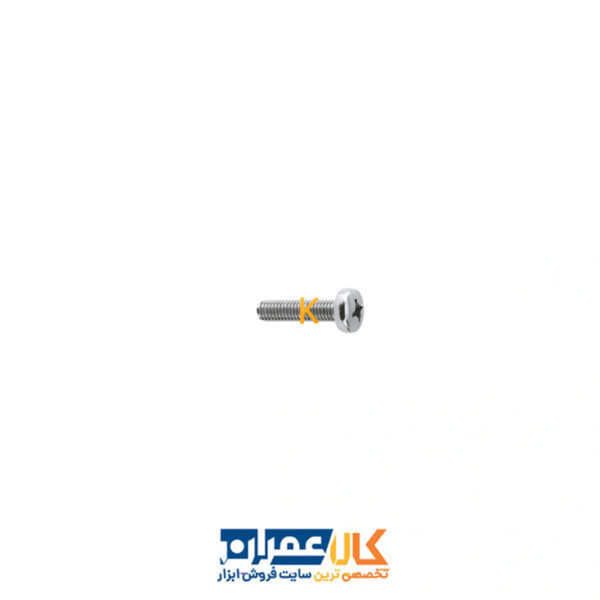

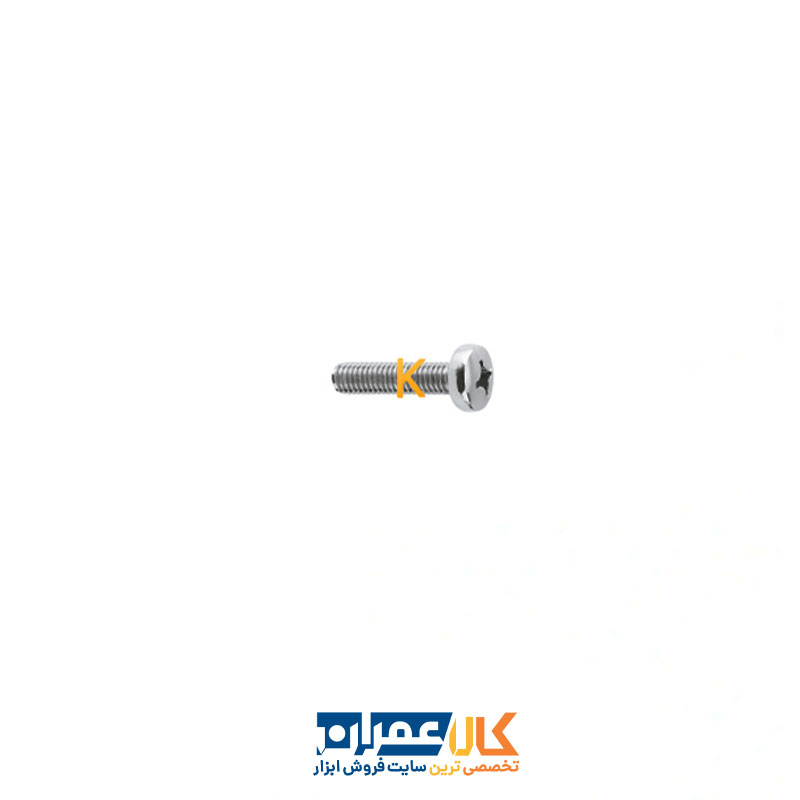

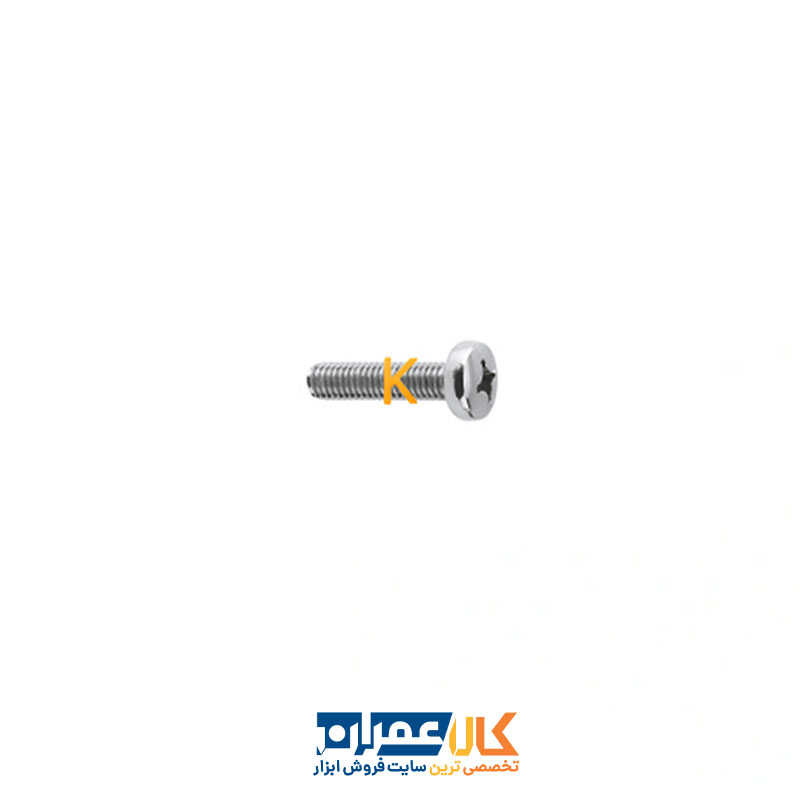

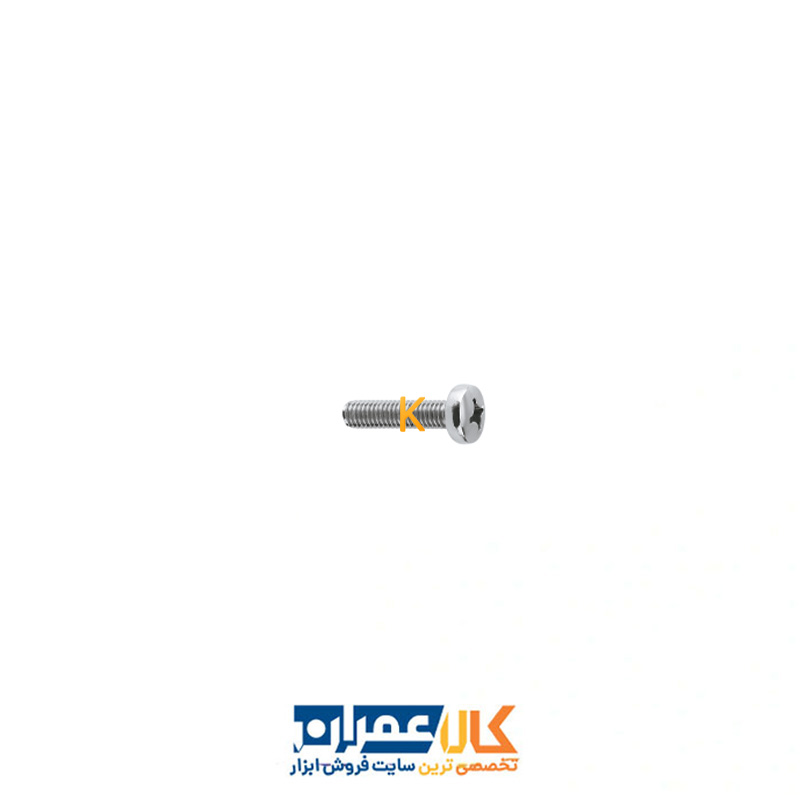

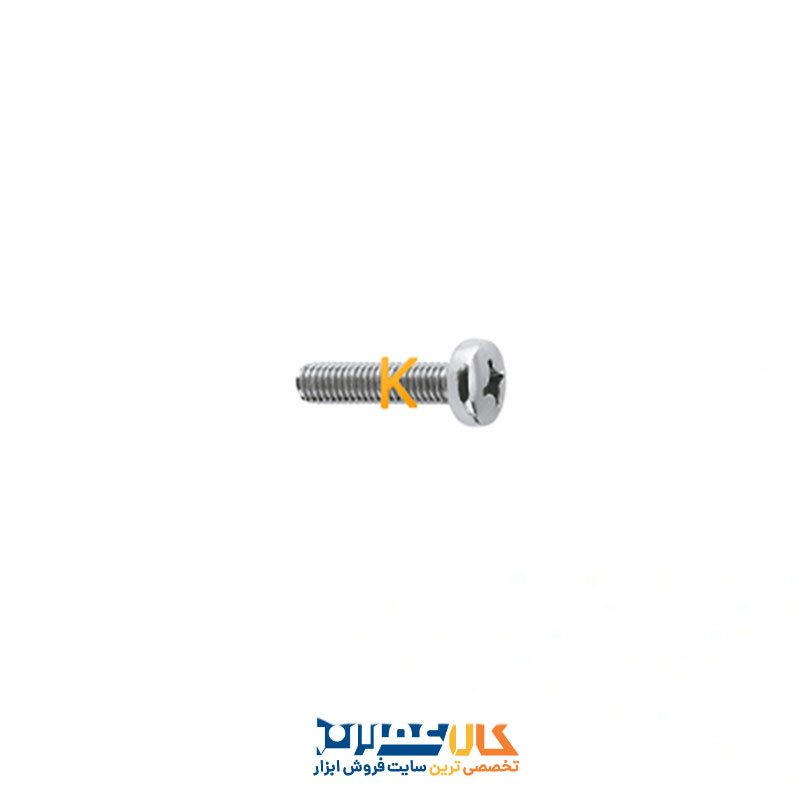

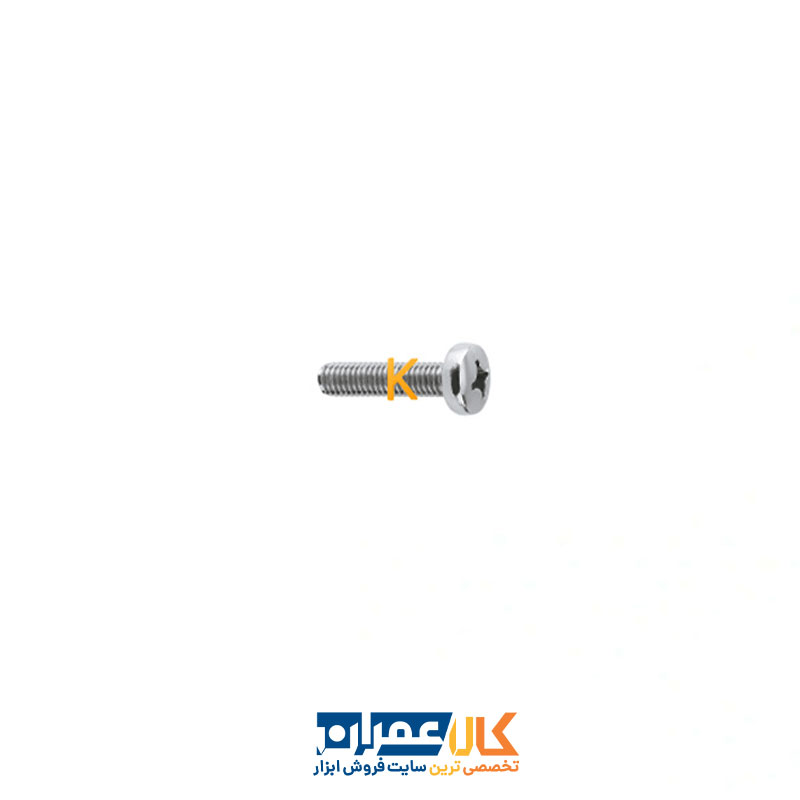

پیچ استوانه دوسو چهارسو

برخی محصولات در بازار با عنوان پیچ استوانه دوسو چهارسو معرفی می‌شوند. این عنوان ممکن است به مدل‌های مختلف دوسو و چهارسو یا به ابزارخور ترکیبی اشاره کند. هنگام انتخاب باید شکل واقعی شیار از تصویر، مشخصات فنی یا نمونه محصول مشخص شود.

اگر پیچ دارای شیار ترکیبی است، نباید بدون بررسی فرض کرد که تمام اندازه‌های پیچ‌گوشتی دوسو و چهارسو برای آن مناسب‌اند. انتخاب ابزار باید با هندسه واقعی سر هماهنگ باشد.

تفاوت پیچ استوانه با پیچ آلنی

«استوانه‌ای» شکل سر پیچ را توصیف می‌کند، اما «آلنی» به نوع ابزارخور شش‌گوش داخلی اشاره دارد. به همین دلیل، یک پیچ می‌تواند هم‌زمان دارای سر استوانه‌ای و ابزارخور آلن باشد. در دسته‌بندی فروشگاهی، بهتر است این دو ویژگی از یکدیگر تفکیک شوند تا خریدار محصول اشتباه انتخاب نکند.

اگر به ابزارخور شش‌گوش داخلی، فضای نصب مخصوص یا استاندارد مربوط به آن نیاز دارید، دسته پیچ آلنی انتخاب مرتبط‌تری برای بررسی است. در مقابل، هنگام انتخاب پیچ استوانه دوسو یا چهارسو، نوع شیار، ابعاد سر و سازگاری با پیچ‌گوشتی اهمیت بیشتری دارند.

همچنین پیچ سر استوانه‌ای برجسته را نباید با اعمال نیروی بیشتر داخل سطح قطعه فرو برد تا مانند پیچ سرخزینه قرار بگیرد. نوع نشیمن باید با شکل زیر سر سازگار باشد و در صورت نیاز به سطح هموار، طراحی اتصال از ابتدا متناسب انتخاب شود.

راهنمای انتخاب سایز پیچ استوانه

قطر و گام رزوه

سایز پیچ استوانه‌ای معمولاً با قطر و طول معرفی می‌شود. در سیستم متریک، عبارت‌هایی مانند M3، M4 و M5 نشان‌دهنده قطر اسمی رزوه هستند. گام رزوه نیز باید با مهره یا سوراخ رزوه‌شده هماهنگ باشد.

دو پیچ با قطر اسمی یکسان ممکن است از نظر گام، شکل سر یا ابزارخور تفاوت داشته باشند. به همین دلیل، هنگام تعویض پیچ یک دستگاه، اندازه‌گیری قطر و طول به‌تنهایی کافی نیست و باید سایر مشخصات نیز با قطعه قبلی یا نقشه فنی تطبیق داده شوند.

طول پیچ و ابعاد سر

در بسیاری از پیچ‌های استوانه‌ای دارای سر برجسته، طول اسمی از زیر سر اندازه‌گیری می‌شود. هنگام انتخاب باید ضخامت قطعات، واشرهای مورد استفاده و عمق درگیری با رزوه مقابل در نظر گرفته شوند. در سوراخ کور نیز ممکن است بخشی از عمق سوراخ برای درگیری رزوه قابل استفاده نباشد.

قطر و ارتفاع سر نیز اهمیت دارند. برای مثال، در نصب زیر کاور یا نزدیک قطعات متحرک، بیرون‌زدگی نامناسب سر می‌تواند مانع بسته شدن پوشش یا عملکرد صحیح مجموعه شود. بنابراین، در کنار قطر رزوه باید ابعاد سر نیز بررسی شوند.

جدول راهنمای انتخاب پیچ استوانه‌ای

شرایط کاربرد

مشخصه مهم

نکته قابل بررسی

اتصال با پیچ‌گوشتی تخت

عرض و عمق شیار دوسو

تطابق دقیق تیغه ابزار

اتصال با پیچ‌گوشتی چهارسو

نوع و اندازه ابزارخور

جلوگیری از لغزش و خرابی سر

نصب داخل محفظه

قطر و ارتفاع سر

جلوگیری از تداخل با کاور

اتصال با مهره

قطر، گام و طول درگیری

سازگاری کامل رزوه‌ها

نصب داخل سوراخ کور

طول و عمق رزوه مفید

جلوگیری از رسیدن نوک به انتها

مونتاژ قطعات حساس

جنس، ابعاد سر و نشیمن

جلوگیری از آسیب سطح قطعه

این جدول معیارهای اولیه انتخاب را نشان می‌دهد. برای جایگزینی یک پیچ مشخص در تجهیزات صنعتی، نقشه ابعادی یا مشخصات معتبر همان محصول باید ملاک قرار گیرد.

استانداردهای پیچ استوانه‌ای

استانداردهای ابعادی می‌توانند به شناسایی شکل سر و نوع ابزارخور کمک کنند. برای نمونه، ISO 1207 به خانواده پیچ‌های ماشینی دوسو با سر استوانه‌ای مشخص مربوط است. بااین‌حال، تمام محصولات بازار که با نام پیچ استوانه معرفی می‌شوند الزاماً مطابق یک استاندارد واحد نیستند.

برای سفارش دقیق باید قطر و ارتفاع سر، فرم زیر سر، نوع شیار، قطر و گام رزوه و طول مشخص شوند. استاندارد ابعادی نیز به‌تنهایی جنس، پوشش یا خواص مکانیکی را تعیین نمی‌کند؛ این ویژگی‌ها باید جداگانه بررسی شوند.

جنس، پوشش و شرایط نصب پیچ استوانه

پیچ‌های استوانه‌ای می‌توانند از فولاد یا آلیاژهای دیگر ساخته شوند و پوشش‌های متفاوتی داشته باشند. انتخاب جنس و پوشش باید متناسب با شرایط محیطی و الزامات اتصال انجام شود. ظاهر براق یا رنگ تیره پیچ برای تعیین قطعی جنس، پوشش یا کلاس مقاومتی کافی نیست.

در محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد، بررسی انواع پیچ استیل می‌تواند به شناخت گزینه‌های مناسب کمک کند. البته استیل بودن یک پیچ به‌تنهایی به معنای سازگاری آن با تمام محیط‌ها یا برابری خواص مکانیکی با پیچ فولادی نیست.

پیش از بستن پیچ باید سلامت رزوه، تمیزی سوراخ و هم‌راستایی قطعات کنترل شوند. اگر پیچ از ابتدای نصب به‌سختی حرکت می‌کند، ممکن است گام رزوه مناسب نباشد یا پیچ به‌شکل کج وارد شده باشد. در چنین شرایطی، اعمال نیروی بیشتر می‌تواند به رزوه قطعه یا پیچ آسیب برساند.

در اتصالات دارای مهره، انتخاب مهره و واشر مناسب نیز بخشی از انتخاب مجموعه اتصال است. قطر، گام رزوه، ابعاد و جنس متعلقات باید با شرایط مونتاژ هماهنگ باشند.

برند، سازنده و کیفیت پیچ استوانه

هنگام مقایسه پیچ‌های استوانه‌ای، نام برند باید همراه با مشخصات دقیق محصول بررسی شود. دو پیچ با عنوان یکسان ممکن است از نظر استاندارد ابعادی، جنس، نوع پوشش، طراحی ابزارخور یا کلاس مکانیکی تفاوت داشته باشند.

برای خریدهای صنعتی و سفارش‌های تکراری، ثبت مشخصات قطر، گام، طول، شکل سر و نوع شیار اهمیت زیادی دارد. اگر یک پیچ برای دستگاه یا مجموعه خاصی سفارش داده می‌شود، بهتر است اطلاعات فنی آن با نمونه قبلی یا نقشه دستگاه تطبیق داده شود تا تغییر ناخواسته در مونتاژ ایجاد نشود.

قیمت پیچ استوانه و راهنمای خرید

قیمت پیچ استوانه به قطر، طول، جنس، پوشش، شکل سر، ابزارخور، استاندارد و تعداد سفارش بستگی دارد. مقایسه قیمت دو مدل با نام M4 زمانی معنی‌دار است که گام، طول، ابعاد سر و سایر مشخصات مهم نیز قابل مقایسه باشند.

هنگام خرید پیچ استوانه دوسو یا چهارسو، ابتدا نوع ابزارخور و شکل سر را تعیین کنید. سپس قطر و گام رزوه، طول، جنس، پوشش و تعداد موردنیاز را مشخص کنید. در سفارش‌های تخصصی، ارائه نمونه سالم یا نقشه ابعادی می‌تواند از اشتباه در انتخاب جلوگیری کند.

برای شناخت سایر انواع پیچ و تفاوت کاربرد آن‌ها نیز می‌توانید به دسته مادر پیچ صنعتی و ساختمانی مراجعه کنید.

سؤالات متداول پیچ استوانه

آیا پیچ استوانه‌ای همان پیچ آلنی است؟

خیر، این دو نام ویژگی‌های متفاوتی را توصیف می‌کنند. استوانه‌ای به شکل سر اشاره دارد و آلنی نوع ابزارخور شش‌گوش داخلی را مشخص می‌کند. ممکن است یک پیچ هر دو ویژگی را داشته باشد، اما همه پیچ‌های استوانه‌ای آلنی نیستند.

آیا پیچ استوانه را می‌توان مستقیم داخل چوب بست؟

پیچ ماشینی استوانه‌ای معمولاً برای درگیری با مهره یا رزوه آماده طراحی می‌شود. برای اتصال مستقیم در چوب، باید پیچ مناسب همان بستر انتخاب شود. شباهت اندازه یا ظاهر برای جایگزینی کافی نیست.

آیا تمام پیچ‌های استوانه‌ای تمام‌رزوه هستند؟

خیر. میزان رزوه باید از مشخصات همان مدل و طول بررسی شود. شکل سر به‌تنهایی مشخص نمی‌کند که تمام ساقه دارای رزوه است یا بخشی بدون رزوه دارد.

چرا پیچ‌گوشتی از شیار پیچ استوانه بیرون می‌پرد؟

نامناسب بودن نوع یا اندازه سری، ورود ناقص ابزار، خرابی شیار یا فرسوده بودن پیچ‌گوشتی می‌تواند باعث لغزش شود. پیش از ادامه نصب باید ابزارخور و ابزار بررسی شوند.

جمع‌بندی

برای خرید پیچ استوانه‌ای مناسب باید نوع شیار، قطر و گام رزوه، طول، ابعاد سر، جنس و شرایط نصب را بررسی کنید. تفاوت مدل‌های دوسو و چهارسو و همچنین تمایز پیچ ماشینی از پیچ خودکار یا آلنی، نقش مهمی در انتخاب محصول صحیح دارد. تطبیق مشخصات واقعی پیچ با قطعه و ابزار، از اشتباه در مونتاژ جلوگیری می‌کند.
