کد محصولKO-FISCHER-FBNII

رول بولت FBN II فیشر

گارانتیاصالت و سلامت فیزیکی

ثبت استعلاماعلام قیمت کارشناسی

فیشر / FISCHER

سایز انکر:

مشخصات اصلی کالا

انکر مکانیکی انبساطی مخصوص بتن بدون ترک
عرضه در قطرهای M6 تا M20
دارای تأییدیه اروپایی ETA-07/0211
ارزیابی لرزه‌ای C1/C2 ندارد
دارای عمق کاشت استاندارد و کاهش‌یافته
نسخه استاندارد مناسب محیط داخلی خشک

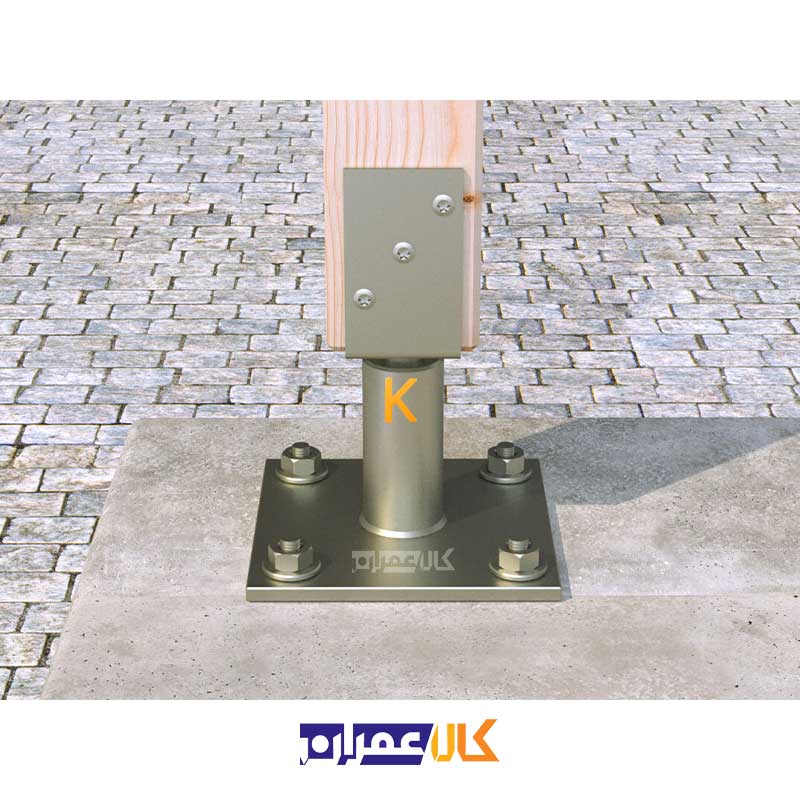

مناسب بیس‌پلیت، ساپورت و سازه فلزی
انتخاب طول براساس ضخامت قطعه اتصال

ویژگی های کلیدی کالا

نوع انکرانکر فلزی، انکر انبساطی

سایز انکرM 8، M 20، M 12، M 10، M 16، M 6

طول انکر80 میلی متر، 70 میلی متر، 95 میلی متر، 109 میلی متر، 187 میلی متر، 143 میلی متر، 83 میلی متر

تائیدیه هاETA-07/0211

حداکثر عمق سوراخکاریبسته به طول بولت دارد به جدول مشخصات مراجعه شود

قطر مته سوراخکاری12 میلی متر، 20 میلی متر، 16 میلی متر، 10 میلی متر، 8 میلی متر، 6 میلی متر

تحلیل تخصصی هوش مصنوعی

بر اساس داده‌های واقعی و کارشناسان

رول بولت FBN II فیشر یک خانواده منطقی برای پروژه‌هایی است که به انکر مکانیکی معتبر، اقتصادی و دارای تنوع زیاد در بتن بدون ترک نیاز دارند. مزیت اصلی آن فقط مقاومت فلزی نیست؛ ترکیب شش قطر M6 تا M20، طول‌های متعدد و دو عمق کاشت در بیشتر سایزها باعث می‌شود طراح بتواند انکر را متناسب با ضخامت صفحه و شرایط اجرا انتخاب کند. مهم‌ترین محدودیت FBN II، محدوده تأییدیه آن است؛ بتن ترک‌دار و عملکرد لرزه‌ای را نباید با افزایش قطر جبران کرد. خطای رایج خریداران نیز انتخاب مدل براساس عبارتی مثل «M12» بدون توجه به طول، tfix و عمق مؤثر کاشت است. برای بیس‌پلیت، ساپورت، ماشین‌آلات، هندریل و سازه فلزی در بتن بدون ترک، این خانواده گزینه قابل‌بررسی است؛ اما برای اتصال‌های لرزه‌ای، ترک‌دار یا پروژه‌های با الزامات بالاتر، خانواده‌هایی مانند FAZ II Plus یا انکرهای تخصصی Hilti باید جداگانه ارزیابی شوند.

نقاط قوت

تنوع بالای قطر و طول: امکان انتخاب دقیق‌تر براساس ضخامت بیس‌پلیت و نوع اتصال را فراهم می‌کند.
دو عمق کاشت در اغلب سایزها: بین ظرفیت بیشتر و کاهش عمق سوراخ‌کاری امکان انتخاب مهندسی ایجاد می‌شود.
دارای ETA معتبر: پارامترهای نصب و مقاومت برای بتن بدون ترک به‌صورت مستند در اختیار طراح قرار دارد.

نقاط ضعف

محدودیت به بتن بدون ترک: برای بتن ترک‌دار نباید جایگزین خانواده‌های دارای تأییدیه مربوط شود.
فاقد عملکرد لرزه‌ای ارزیابی‌شده در ETA اصلی: برای اتصال لرزه‌ای باید محصول دیگری بررسی شود.
حساسیت بالای انتخاب Variant: قطر یکسان با طول‌های متعدد دارد و انتخاب فقط از روی M سایز کافی نیست.

هوش مصنوعی ممکن است اشتباه کند؛ قبل از خرید، مشخصات فنی و شرایط فروش محصول را بررسی کنید.

مشخصات فنی

جزئیات فنی و ویژگی‌های ثبت‌شده برای این کالا

عمومی

نام محصولرول بولت FBN II فیشر

برندFISCHER-فیشر

سایز انکرM 8، M 20، M 12، M 10، M 16، M 6

طول انکر80 میلی متر، 70 میلی متر، 95 میلی متر، 109 میلی متر، 187 میلی متر، 143 میلی متر، 83 میلی متر

حداکثر عمق سوراخکاریبسته به طول بولت دارد به جدول مشخصات مراجعه شود

قطر مته سوراخکاری12 میلی متر، 20 میلی متر، 16 میلی متر، 10 میلی متر، 8 میلی متر، 6 میلی متر

نوع مهرهمهره ساده

مناسب مصالحبتن بدون ترک

مناسب بتنC50/60، C20/25

واشردارد

جنسفولاد کربنی

مناسب برای کار درفضای داخل

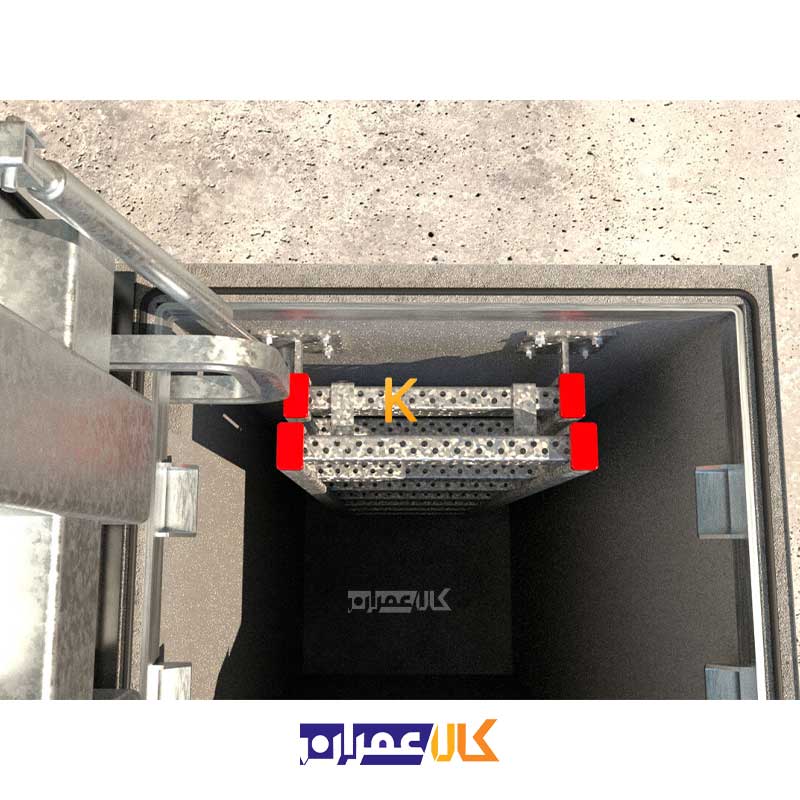

موارد مورد مصرفسازه های فلزی ریل گارد کنسول ها نردبان سینی کابل ماشین آلات پله ها گیتس فاخته

مناسب برای مصالحبتن بدون ترک C20/25 تا C50/60 بتن C12/15 سنگ طبیعی با ساختار متراکم

کشور سازندهآلمان

لوازم مصرفی برای کاشتدریل چهار شیار انکر کوب ترکمتر دمنده مکنده فرچه چکش

فنی

نوع انکرانکر فلزی، انکر انبساطی

تائیدیه هاETA-07/0211

عمومی

نام محصولرول بولت FBN II فیشر

برندFISCHER-فیشر

سایز انکرM 8، M 20، M 12، M 10، M 16، M 6

طول انکر80 میلی متر، 70 میلی متر، 95 میلی متر، 109 میلی متر، 187 میلی متر، 143 میلی متر، 83 میلی متر

حداکثر عمق سوراخکاریبسته به طول بولت دارد به جدول مشخصات مراجعه شود

قطر مته سوراخکاری12 میلی متر، 20 میلی متر، 16 میلی متر، 10 میلی متر، 8 میلی متر، 6 میلی متر

نوع مهرهمهره ساده

مناسب مصالحبتن بدون ترک

مناسب بتنC50/60، C20/25

واشردارد

جنسفولاد کربنی

مناسب برای کار درفضای داخل

موارد مورد مصرفسازه های فلزی ریل گارد کنسول ها نردبان سینی کابل ماشین آلات پله ها گیتس فاخته

مناسب برای مصالحبتن بدون ترک C20/25 تا C50/60 بتن C12/15 سنگ طبیعی با ساختار متراکم

کشور سازندهآلمان

لوازم مصرفی برای کاشتدریل چهار شیار انکر کوب ترکمتر دمنده مکنده فرچه چکش

فنی

نوع انکرانکر فلزی، انکر انبساطی

تائیدیه هاETA-07/0211

معرفی و بررسی محصول

توضیحات کامل محصول

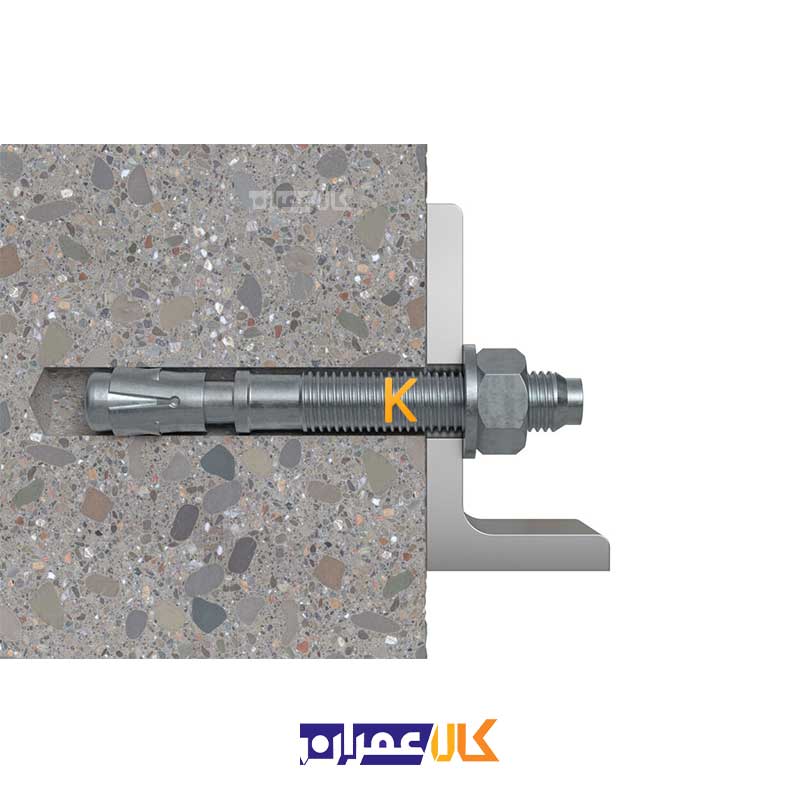

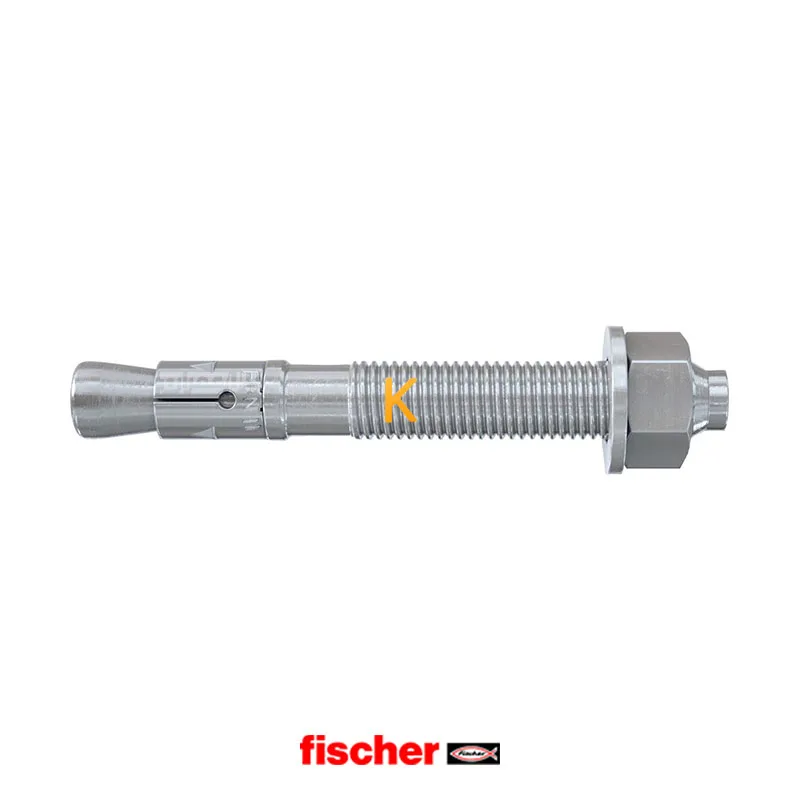

رول بولت FBN II فیشر یا Fischer FBN II Bolt Anchor یک انکر مکانیکی فولادی از نوع انبساطی کنترل‌شونده با گشتاور است که برای اجرای اتصالات در بتن بدون ترک طراحی شده است. مکانیزم این رول بولت به این صورت است که با اعمال گشتاور مشخص روی مهره، مخروط انتهایی به داخل کلیپس انبساطی کشیده می‌شود؛ در نتیجه کلیپس به دیواره سوراخ فشرده شده و بار اتصال به بتن منتقل می‌شود. این محصول را نمونه اقتصادی رول بولت FAZ II می توان معرفی کرد که برای بتن ها بدون ترک و مشتریانی که تاییدیه لرزه برای آن ها اهمیت آنچنانی ندارد مناسب است.

نسخه استاندارد FBN II از فولاد کربنی با پوشش روی الکترولیتی حداقل 5 میکرومتر ساخته شده است. مهره شش‌گوش حداقل کلاس مقاومتی 8 دارد و واشر و قطعات انبساطی نیز بخشی از سیستم تأییدشده محصول هستند. ارزیابی اروپایی ETA-07/0211 این خانواده را برای بارهای استاتیکی و شبه‌استاتیکی در بتن بدون ترک C20/25 تا C50/60 پوشش می‌دهد. در همان ETA برای عملکرد لرزه‌ای C1 و C2 عبارت No performance assessed درج شده است؛ بنابراین FBN II را نباید با انکرهایی مانند FAZ II Plus، HST2 V3 یا HST4 که برای کاربردهای لرزه‌ای و بتن ترک‌دار طراحی شده‌اند، یکسان در نظر گرفت.

یکی از نقاط مهم FBN II، وجود دو عمق کاشت استاندارد و کاهش‌یافته در سایزهای اصلی است. عمق استاندارد برای استفاده از ظرفیت بیشتر انکر در نظر گرفته شده، درحالی‌که عمق کاهش‌یافته می‌تواند عمق سوراخ‌کاری و زمان نصب را کاهش دهد. رزوه بلند نیز امکان انتخاب طول‌های متنوع، جبران ضخامت قطعه و در برخی شرایط نصب فاصله‌دار را فراهم می‌کند. فیشر FISCHER آلمان این محصول را به‌طور مشخص به‌عنوان گزینه اقتصادی و منعطف برای بتن بدون ترک معرفی می‌کند. در نظر داشته باشید که تمام سایز بندی های رول بولت FBN II وارد بازار نمی شود و فقط طول های استاندارد وارد بازار ایران می شود.

کاربرد رول بولت FBN II فیشر و مناسب چه کسانی است؟

FBN II برای مهندسان اجرا، پیمانکاران سازه، نصابان تأسیسات، سازندگان سازه‌های فلزی و پروژه هایی مناسب است که به یک انکر مکانیکی دارای ETA برای بتن بدون ترک نیاز دارند. کاربردهای رسمی این خانواده شامل نصب سازه‌های فولادی، هندریل، کنسول، نردبان، سینی کابل، ماشین‌آلات، راه‌پله، دروازه و زیرسازی نما است.

از دید کارشناسی کالا عمران، FBN II زمانی انتخاب منطقی است که وضعیت بتن بدون ترک بودن آن مشخص باشد، بارگذاری از نوع استاتیکی یا شبه‌استاتیکی باشد و نیاز پروژه در محدوده ETA محصول قرار گیرد. برای بتن ترک‌دار، اتصالات لرزه‌ای یا پروژه‌هایی که نیاز به ظرفیت بالاتر و دامنه طراحی گسترده‌تر دارند، باید به سراغ خانواده‌هایی مانند Fischer FAZ II Plus یا نمونه‌های تخصصی هیلتی رفت. محصولات هم رده این محصول از برند فیشر و دیگر برند های اروپایی و یا برند های آسیایی در فروشگاه کالا عمران موجود است.

قابلیت‌ها و ویژگی‌های مهم رول بولت FBN II فیشر

مهم‌ترین ویژگی FBN II، ترکیب عمق کاشت دوگانه با دامنه وسیع طول‌ها است. برای مثال در قطر M10 عمق مؤثر استاندارد 50 میلی‌متر و عمق کاهش‌یافته 40 میلی‌متر است، درحالی‌که طول انکر در مدل‌های استاندارد از 83 میلی‌متر تا بیش از 230 میلی‌متر تغییر می‌کند. این ساختار اجازه می‌دهد یک قطر مشخص برای صفحات یا قطعات با ضخامت‌های مختلف انتخاب شود. پین انتهایی انکر از رزوه هنگام ضربه اولیه محافظت می‌کند و برجستگی یا مارک روی سر انکر نیز به کنترل شناسایی محصول پس از نصب کمک می‌کند. فیشر برای نصب‌های پرتعداد ابزارهای FABS و FA-ST II را نیز در سیستم مکمل این محصول معرفی کرده است. ابزار نصب به اپراتور کمک می کند تا نصبی درست و اصولی و بدون ایراد داشته باشد.

جدول معرفی رول بولت FBN II فیشر

مشخصه	اطلاعات فنی
مکانیزم عملکرد	انبساط کنترل‌شونده با گشتاور
نسخه مورد بررسی	فولاد گالوانیزه الکترولیتی FBN II
قطرها	M6، M8، M10، M12، M16، M20
مصالح دارای تأییدیه	بتن بدون ترک
کلاس بتن تحت ETA	C20/25 تا C50/60
بتن C12/15	مناسب طبق اعلام سازنده، خارج از محدوده اصلی ETA
سنگ طبیعی متراکم	مناسب طبق اعلام سازنده، نیازمند بررسی بستر
نوع بارگذاری ETA	استاتیکی و شبه‌استاتیکی
ارزیابی لرزه‌ای C1/C2	ندارد
روش نصب	پیش‌نصب، عبوری، در شرایط مشخص فاصله‌دار
پوشش نسخه استاندارد	روی الکترولیتی حداقل 5 µm
شرایط محیطی نسخه استاندارد	محیط داخلی خشک
استاندارد طراحی اشاره‌شده در ETA	EN 1992-4

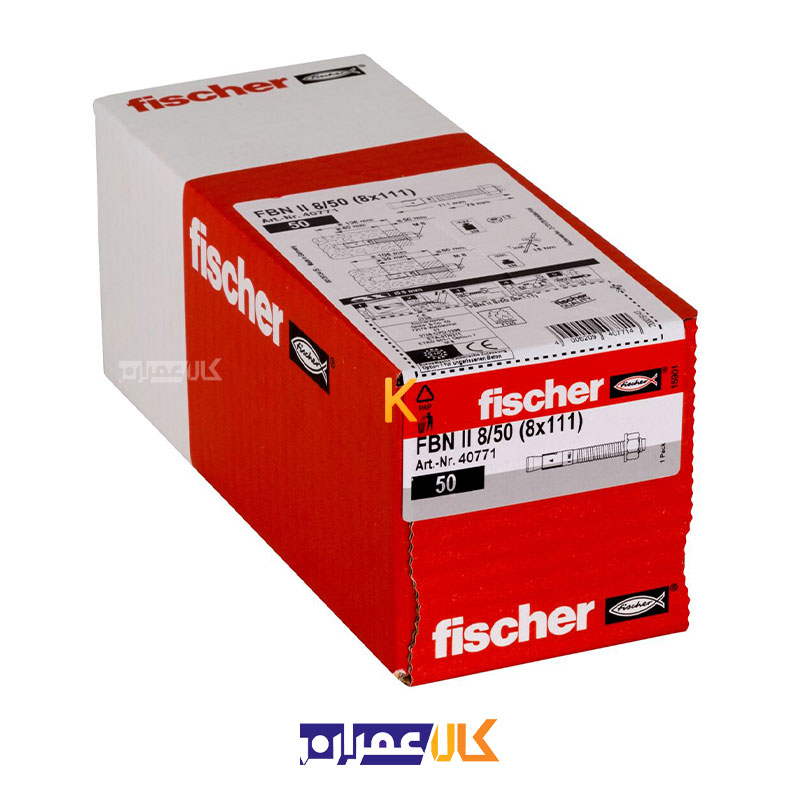

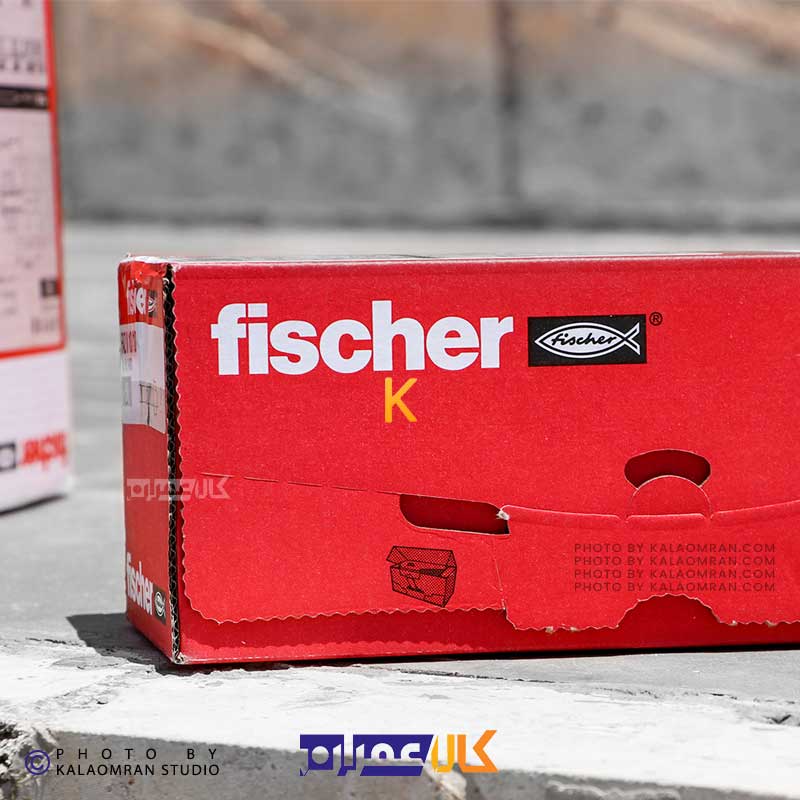

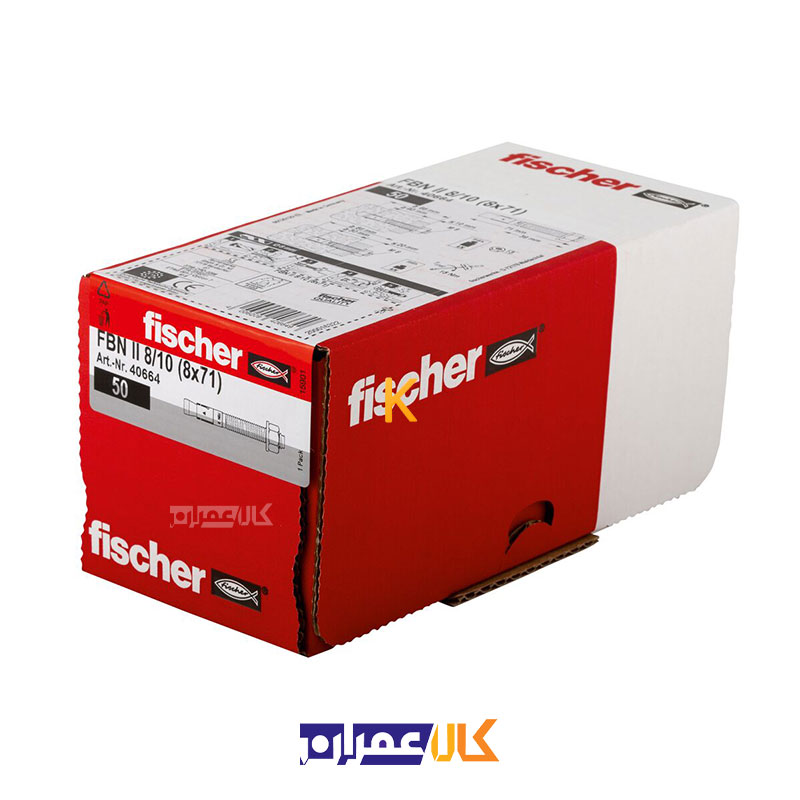

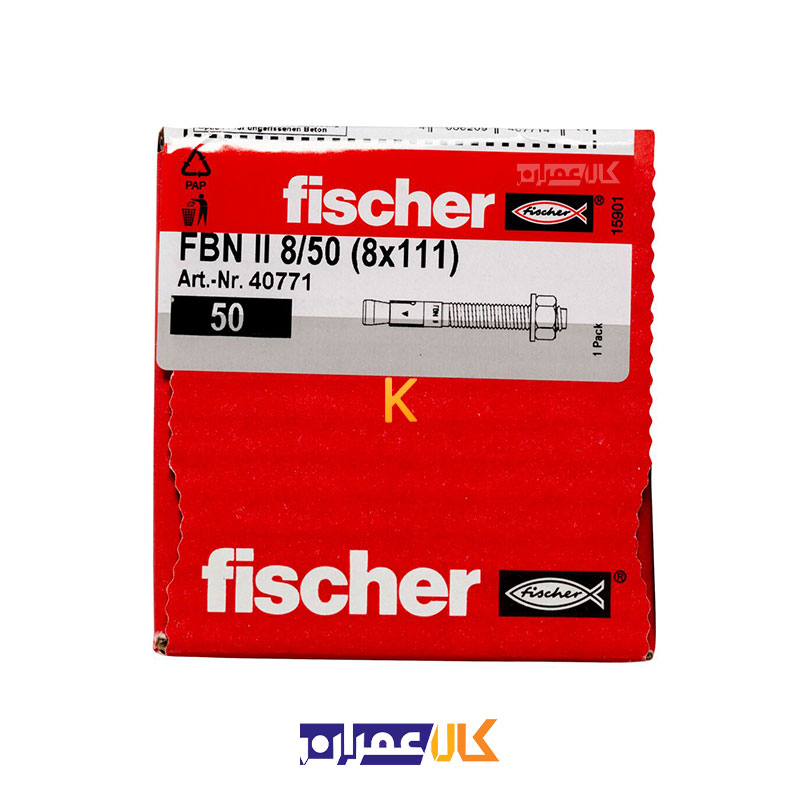

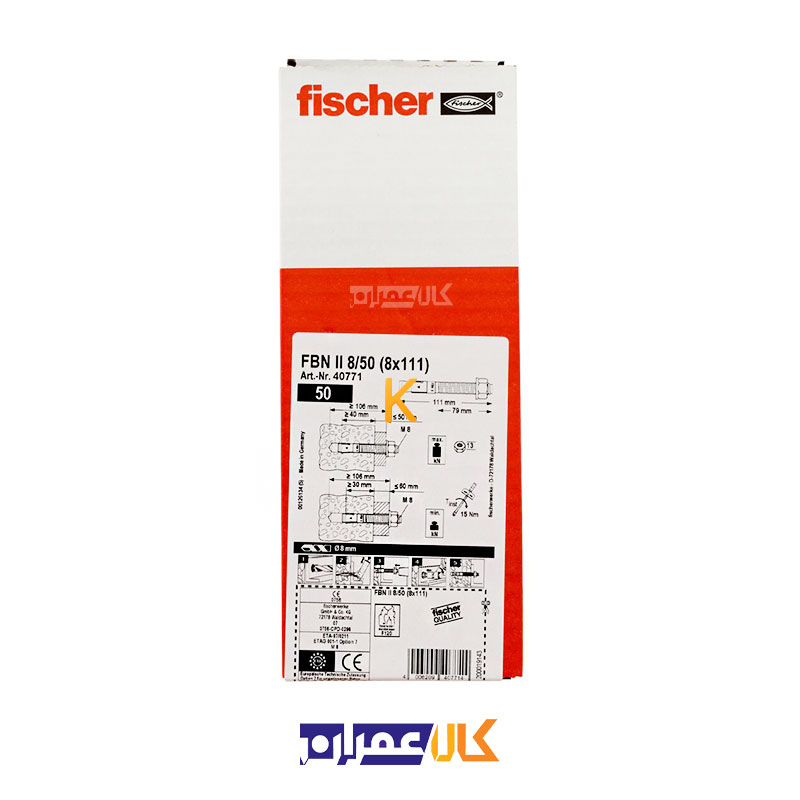

محتویات بسته‌بندی رول بولت FBN II فیشر

هر انکر FBN II به‌عنوان یک مجموعه مکانیکی شامل بدنه مخروطی، بخش انبساطی، مهره شش‌گوش و واشر است. تعداد انکر داخل بسته بسته به قطر و طول متفاوت است؛ برای مثال برخی M6ها در جعبه 100 عددی، بسیاری از M8 و M10ها در بسته‌های 20 یا 50 عددی و سایزهای بزرگ‌تر در تعداد کمتر عرضه می‌شوند. نوع بسته‌بندی E یا NV نیز می‌تواند تعداد کالا را تغییر دهد و نباید با سایزبندی فنی محصول اشتباه گرفته شود. ابزار FABS، FA-ST II، مته و ترک‌متر جزو خود انکر نیستند. بسته بندی استانداردی که وارد بازار ایران می شود از مدل بسته های کارتنی به رنگ قرمز و سفید است.

معیار انتخاب سایز مناسب رول بولت FBN II فیشر

برای انتخاب رول بولت FBN II فیشر ابتدا باید بار طراحی، قطر موردنیاز، وضعیت بتن، ضخامت قطعه متصل‌شونده و فاصله اتصال از لبه بتن مشخص شود. عدد بعد از اسلش در نام‌هایی مانند FBN II 12/50 مستقیماً قطر نیست؛ قطر رزوه M12 است و عدد /50 به ضخامت قابل اتصال در شرایط مشخص محصول مربوط می‌شود.همچنین باید میان hef یا عمق مؤثر کاشت، طول کلی انکر، عمق سوراخ و tfix یا ضخامت قطعه تفاوت قائل شد. انتخاب یک FBN II طولانی‌تر بدون بررسی عمق کاشت، لزوماً ظرفیت بیشتری ایجاد نمی‌کند؛ ممکن است فقط برای عبور از یک صفحه یا پروفیل ضخیم‌تر طراحی شده باشد.

کالا عمران نمی تواند سایز یا طول انکر را به شما پیشنهاد دهد و انتخاب سایز و حتی تعداد رول بولت مصرفی تنها باید توسط طراح پروژه انتخاب شود و کالا عمران تنها فروشنده این کالا با گارانتی اصالت و سلامت فیزیکی کالا است.

جدول سایزبندی رول بولت FBN II فیشر

سایز	قطر مته `d0`	عمق کاشت استاندارد	عمق کاشت کاهش‌یافته	سوراخ مجاز قطعه `df`	گشتاور نسخه استاندارد	آچار	مدل‌های استاندارد اصلی
M6	6 mm	30 mm	ارزیابی نشده	≤7 mm	4 Nm	10 mm	6/5، 6/10، 6/30
M8	8 mm	40 mm	30 mm*	≤9 mm	15 Nm	13 mm	8/5 تا 8/100
M10	10 mm	50 mm	40 mm	≤12 mm	30 Nm	17 mm	10/10 تا 10/160
M12	12 mm	65 mm	50 mm	≤14 mm	50 Nm	19 mm	12/10 تا 12/160
M16	16 mm	80 mm	65 mm	≤18 mm	100 Nm	24 mm	16/25 تا 16/200
M20	20 mm	105 mm	80 mm	≤22 mm	200 Nm	30 mm	20/30 تا 20/120

توضیح سایزهای رول بولت FBN II فیشر

رول بولت FBN II فیشر سایز M6

رول بولت FBN II فیشر سایز M6 کوچک‌ترین قطر تأییدشده این خانواده است و با مته 6 میلی‌متری نصب می‌شود. عمق مؤثر کاشت استاندارد آن 30 میلی‌متر و گشتاور نصب نسخه گالوانیزه 4 نیوتن‌متر است. مدل‌های استاندارد 6/5، 6/10 و 6/30 به‌ترتیب برای ضخامت‌های مختلف قطعه اتصال طراحی شده‌اند و طول کلی آن‌ها 50، 55 و 75 میلی‌متر است. M6 برای اتصالات سبک‌تر، صفحات نازک‌تر و موقعیت‌هایی که ابعاد اتصال محدود است کاربرد دارد، اما باید توجه داشت استفاده از hef=30 mm طبق ETA محدودیت طراحی دارد و عمق کاهش‌یافته جداگانه برای آن ارزیابی نشده است. در پروژه‌ای که بار بالاتر یا حاشیه طراحی بیشتری نیاز دارد، M8 یا M10 معمولاً فضای محاسباتی بیشتری ایجاد می‌کند.

رول بولت FBN II فیشر سایز M8

رول بولت FBN II فیشر سایز M8 یکی از متنوع‌ترین قطرهای این خانواده است و در طول‌های متعددی از FBN II 8/5 تا 8/100 تولید می‌شود. عمق استاندارد آن 40 میلی‌متر و عمق کاهش‌یافته 30 میلی‌متر است و گشتاور نصب نسخه استاندارد برابر 15 نیوتن‌متر تعیین شده است. وجود مدل‌های 65 تا 160 میلی‌متری باعث می‌شود M8 برای نصب ساپورت‌ها، کنسول‌های سبک، هندریل، تجهیزات و صفحات با ضخامت‌های متفاوت انعطاف خوبی داشته باشد. اگر ضخامت قطعه کم باشد مدل‌های کوتاه‌تر انتخاب اقتصادی‌تر و اجرایی‌تری هستند؛ در صفحات ضخیم یا زمانی که فاصله بیشتری بین سطح بتن و مهره وجود دارد، مدل‌های طولانی‌تر منطقی‌ترند. عمق 30 میلی‌متری M8 محدودیت ذکرشده در ETA را دارد و نباید بدون کنترل طراحی استفاده شود.

رول بولت FBN II فیشر سایز M10

رول بولت FBN II فیشر سایز M10 با عمق مؤثر استاندارد 50 میلی‌متر، عمق کاهش‌یافته 40 میلی‌متر و گشتاور نصب 30 نیوتن‌متر، یکی از قطرهای کاربردی برای اتصالات متوسط در بتن بدون ترک است. مدل‌های استاندارد شامل 10/10، 10/30، 10/50، 10/70، 10/100، 10/140 و 10/160 هستند و بنابراین برای صفحات و پروفیل‌های با ضخامت بسیار متفاوت قابل انتخاب‌اند. از دید انتخاب فنی، M10 نقطه میانی مناسبی میان M8 سبک‌تر و M12 با ظرفیت بالاتر است. در نصب بیس‌پلیت‌های کوچک، ساپورت تأسیسات، نردبان، کنسول و ماشین‌آلات سبک تا متوسط، این قطر زیاد دیده می‌شود؛ بااین‌حال ظرفیت نهایی باید با فاصله از لبه، فاصله انکرها و شکست بتن کنترل شود و صرفاً مقاومت فولاد ملاک انتخاب نیست.

رول بولت FBN II فیشر سایز M12

رول بولت FBN II فیشر سایز M12 با مته 12 میلی‌متری، عمق استاندارد 65 میلی‌متر، عمق کاهش‌یافته 50 میلی‌متر و گشتاور نصب 50 نیوتن‌متر عرضه می‌شود. تنوع مدل‌های 12/10 تا 12/160 امکان انتخاب برای صفحات پایه نسبتاً نازک تا قطعات بسیار ضخیم را فراهم می‌کند. M12 برای بسیاری از بیس‌پلیت‌ها، سازه‌های فلزی، تجهیزات صنعتی، هندریل‌های سنگین‌تر و ساپورت‌های مکانیکی یک سایز میانی رو به سنگین محسوب می‌شود. در مقایسه با M10، عمق کاشت و مقطع فولادی بیشتر است؛ در مقابل، قطر سوراخ، گشتاور و فضای لازم برای نصب نیز افزایش پیدا می‌کند. اگر پروژه وارد محدوده بتن ترک‌دار یا لرزه‌ای باشد، افزایش قطر FBN II به M12 به‌تنهایی مشکل را حل نمی‌کند و باید خانواده انکر نیز تغییر کند.

رول بولت FBN II فیشر سایز M16

رول بولت FBN II فیشر سایز M16 برای اتصالات سنگین‌تر این خانواده طراحی شده و عمق کاشت استاندارد 80 میلی‌متر، عمق کاهش‌یافته 65 میلی‌متر و گشتاور نصب 100 نیوتن‌متر دارد. مدل‌های استاندارد 16/25 تا 16/200 دامنه وسیعی از ضخامت قطعه را پوشش می‌دهند. M16 برای صفحات پایه سنگین‌تر، ماشین‌آلات، قاب‌های فلزی و ساپورت‌هایی که نیروی کششی یا برشی بالاتری دارند مناسب‌تر از سایزهای M10 و M12 است. در این قطر، کنترل ضخامت عضو بتنی، فاصله از لبه و فاصله انکرها اهمیت بیشتری پیدا می‌کند؛ زیرا بالا رفتن ظرفیت فولاد الزاماً به معنی قابل‌استفاده بودن تمام آن ظرفیت در هندسه واقعی اتصال نیست. برای اجرای صحیح نیز اعمال گشتاور 100 نیوتن‌متر با ابزار کنترل‌شده اهمیت دارد.

رول بولت FBN II فیشر سایز M20

رول بولت FBN II فیشر سایز M20 بزرگ‌ترین قطر موجود در محدوده استاندارد FBN II است. این سایز با مته 20 میلی‌متری، عمق مؤثر استاندارد 105 میلی‌متر، عمق کاهش‌یافته 80 میلی‌متر و گشتاور نصب 200 نیوتن‌متر کار می‌کند. مدل‌های 20/30، 20/60، 20/80 و 20/120 برای ضخامت‌های مختلف اتصال عرضه شده‌اند و طول کلی مدل 20/120 به حدود 277 میلی‌متر می‌رسد. M20 برای بیس‌پلیت‌ها و تجهیزات سنگین در بتن بدون ترک کاربرد دارد، اما افزایش قطر به معنای مجاز بودن استفاده در بتن ترک‌دار یا تحت بار لرزه‌ای نیست. برای چنین پروژه‌هایی، حتی اگر قطر M20 از نظر مقاومت فولادی کافی باشد، باید انکر دارای ارزیابی متناسب مانند FAZ II Plus یا سیستم تخصصی دیگری انتخاب شود.

بررسی فنی رول بولت FBN II فیشر در سایزهای مختلف

با افزایش قطر از M6 به M20، قطر مته، عمق کاشت، گشتاور نصب، مقاومت فولادی و فضای لازم برای اتصال افزایش پیدا می‌کند. در مقابل، انتخاب قطر بزرگ‌تر هزینه انکر، زمان سوراخ‌کاری و حساسیت به هندسه بتن را نیز بالا می‌برد. بنابراین منطق انتخاب صحیح این نیست که «بزرگ‌ترین رول بولت، بهترین رول بولت است»؛ بلکه باید کوچک‌ترین سایزی انتخاب شود که در طراحی مهندسی تمام حالت‌های شکست و محدودیت‌های هندسی را پوشش دهد. انتخاب سایز رول بولت تنها باید توسط طراح پروژه انتخاب شود.

جدول زیر تفاوت پارامترهای کاشت را بر اساس ETA نشان می‌دهد: این مقادیر مربوط به پارامتر پایه نصب هستند. در نصب عبوری، عمق واقعی سوراخ با توجه به ضخامت قطعه و مدل انتخابی بیشتر می‌شود.

قطر	عمق سوراخ استاندارد `h1`	عمق سوراخ کاهش‌یافته	عمق کاشت استاندارد	عمق کاشت کاهش‌یافته	گشتاور نصب
M6	≥40 mm	ارزیابی نشده	30 mm*	—	4 Nm
M8	≥56 mm	≥46 mm*	40 mm	30 mm*	15 Nm
M10	≥68 mm	≥58 mm	50 mm	40 mm	30 Nm
M12	≥85 mm	≥70 mm	65 mm	50 mm	50 Nm
M16	≥104 mm	≥89 mm	80 mm	65 mm	100 Nm
M20	≥135 mm	≥110 mm	105 mm	80 mm	200 Nm

جدول مقاومت کششی و برشی رول بولت FBN II

مقادیر زیر مقاومت مشخصه هستند و نباید مستقیماً به‌عنوان «بار مجاز» یا «بار کاری» در پروژه استفاده شوند. اعداد نوشته شده تنها جنبه اطلاع رسانی دارند و بهتر است برای محاسبات وارد سایت فیشر آلمان شوید و جدید ترین تاییدیه های کسب شده توسط رول بولت FBN II را از سایت مرجع خود فیشر ذخیره سازی و بررسی کنید.

قطر	مقاومت مشخصه کششی فولاد `NRk,s`	مقاومت بیرون‌کشیدگی C20/25 در کاشت استاندارد	مقاومت مشخصه برشی فولاد `VRk,s`
M6	8.3 kN	6.0 kN*	6.0 kN*
M8	16.5 kN	12.5 kN	13.3 kN
M10	27.2 kN	17.4 kN	21.0 kN
M12	41.6 kN	25.8 kN	31.3 kN
M16	77.9 kN	35.2 kN	55.1 kN
M20	107 kN	52.9 kN	67.0 kN

ظرفیت واقعی اتصال ممکن است توسط شکست مخروط بتن، شکافتن بتن، شکست لبه، Pry-out، فاصله از لبه، فاصله بین انکرها یا ترکیب کشش و برش محدود شود. طراحی اتصال باید مطابق ETA و روش طراحی مربوط انجام شود. اعداد به دست آمده در هنگام نصب اصولی و توسط اپراتور ماهر به دست آمده است و برای نصب رول بولت FBN II حتما باید از آچار ترکمتر استفاده کنید.

مقایسه رول بولت FBN II فیشر

محصول	وضعیت بتن اصلی	عملکرد لرزه‌ای	سایزبندی/عمق	ویژگی کلیدی	محدودیت نسبی	مناسب برای
Fischer FBN II	بتن بدون ترک	در ETA اصلی ارزیابی نشده	M6 تا M20، دو عمق کاشت	اقتصادی و تنوع طول بالا	مناسب نبودن برای طراحی ترک‌دار/لرزه‌ای	اتصال استاتیکی عمومی
Fischer FAZ II Plus	ترک‌دار و بدون ترک	C1/C2 در سایزهای مشمول	دامنه وسیع و عمق متغیر	ظرفیت و دامنه تأییدیه بالاتر	هزینه بیشتر نسبت به FBN II	پروژه‌های حساس و سنگین
Hilti HSA	بتن بدون ترک	تمرکز بر بار استاتیکی	خانواده Wedge	رقیب نزدیک از نظر کاربری روزمره	دامنه کاربری کمتر از HST	اتصالات عمومی در بتن بدون ترک
Hilti HST2 V3	ترک‌دار و بدون ترک	M10-M16 لرزه‌ای	M8 تا M16، عمق متغیر	Adaptive Torque و نصب پیشرفته	کلاس قیمتی بالاتر	بیس‌پلیت و اتصال مهندسی
Hilti HST4	بتن ترک‌دار و بدون ترک	بارهای لرزه‌ای بالا	عمق کاشت متغیر	نسل پرظرفیت Wedge هیلتی	برای کاربرد ساده ممکن است اقتصادی نباشد	اتصال سازه‌ای سنگین و حساس

بهتر است رول بولت FBN II را تنها با نمونه های آلمانی بازار مقایسه کنید و مقایسه این محصول با نمونه های چینی و ایرانی کاری غیر حرفه ای است. Fischer FAZ II Plus برای بتن ترک‌دار، بارهای دینامیکی و در سایزهای مربوط برای زلزله C1/C2 ارزیابی شده است. Hilti HSA به‌عنوان Wedge Anchor روزمره برای بتن بدون ترک عرضه می‌شود؛ HST2 V3 و HST4 در سطح فنی بالاتری برای بتن ترک‌دار و بارهای لرزه‌ای قرار دارند. بنابراین مقایسه صرف قیمت این محصولات بدون توجه به سطح تأییدیه، مقایسه دقیقی نیست.

محصولات و تجهیزات مرتبط با رول بولت FBN II فیشر

برای اجرای صحیح FBN II به مته با قابلیت سوراخکاری در بتن با قطر دقیق انکر، دریل سوراخ‌کاری مناسب، ابزار تمیزکاری سوراخ در روش متداول و ترک‌متر نیاز است. فیشر مته‌های Quattric II و ابزارهای نصب FABS و FA-ST II را به‌عنوان اجزای مکمل سیستم معرفی می‌کند. برای نصب پرتعداد، استفاده از ابزار اختصاصی می‌تواند سرعت و یکنواختی اجرا را افزایش دهد. برای خرید مته 4 شیار و یا مته 5 شیار می توانید وارد سایت کالا عمران شوید.

نحوه استفاده صحیح از رول بولت FBN II فیشر

هر سایز از رول بولت FBN II که انتخاب کردید باید مته را نیز همان سایز انتخاب بکنید. به طور مثال اگر FBNII سایز 10 میلی متر خریداری کردید باید از مته سایز 10 میلی متر استفاده کنید. بعد از سوراخکاری نیز باید حتما حفره ایجاد شده را سه مرتبه تمیز کنید تا عاری از هرگونه گرد و غبار شود. بهتر است نصب این محصول توسط اپراتور ماهر و آشنا به سیستم بولت مکانیکی صورت بگیرد.

سوراخ باید با قطر متناسب با انکر و تا عمق تعیین‌شده در ETA ایجاد شود. سند ETA سوراخ‌کاری چکشی و استفاده از مته توخالی همراه مکش را پوشش می‌دهد. در سوراخ‌کاری معمولی، سوراخ طبق دستورالعمل تمیز می‌شود؛ در سیستم مته توخالی و مکش، فرآیند خروج گردوغبار هم‌زمان انجام می‌شود. سپس انکر در موقعیت قرار گرفته و مهره با گشتاور تعیین‌شده برای همان قطر بسته می‌شود.فیشر توصیه می‌کند پیش از کوبیدن انکر، مهره به‌گونه‌ای تنظیم شود که پین انتهایی تقریباً 3 میلی‌متر بیرون باشد تا از رزوه محافظت شود. هنگام اعمال گشتاور، مخروط به داخل کلیپس کشیده شده و کلیپس در دیواره سوراخ منبسط می‌شود.

نکات ایمنی و نگهداری رول بولت FBN II فیشر

نسخه استاندارد روی‌اندود FBN II برای شرایط داخلی خشک تعریف شده است. برای محیط بیرونی، مرطوب یا خورنده نباید صرفاً به ظاهر گالوانیزه محصول اکتفا کرد؛ نسخه‌های FBN II R یا HDG باید بر اساس شرایط خوردگی و تاییدیه خود بررسی شوند. البته تمامی محصولات فیشر در کشور ایران وجود ندارد و تنها برای تعداد سفارش بالا، این کالا ها را می شود تهیه کرد.

گشتاور بیش از مقدار تعیین‌شده، سوراخ با قطر نامناسب، بتن دارای حفره قابل‌توجه، فاصله ناکافی از لبه یا نصب در بتن ترک‌دار می‌تواند طراحی مورد تأیید FBN II را از شرایط واقعی پروژه خارج کند. در اتصالات سازه‌ای، انتخاب و نظارت نصب باید توسط فرد دارای صلاحیت فنی انجام شود؛ ETA نیز بر طراحی توسط مهندس آشنا با انکر و سازه بتن تأکید دارد. برای استفاده از محصولات خارجی باید به دستور العمل های ارائه شده توسط برند محصول، دقت کرد.

قیمت رول بولت FBN II فیشر

قیمت رول بولت FBN II فیشر به قطر، طول انکر، ضخامت قابل اتصال، نوع پوشش، تعداد داخل بسته و موجودی وارداتی بستگی دارد. طبیعی است که قیمت FBN II M8 با M16 یا M20 یکسان نباشد و حتی در یک قطر، مدل 10/30 با 10/160 به دلیل اختلاف طول و مقدار فولاد قیمت متفاوتی داشته باشد. هنگام مقایسه قیمت رول بولت فیشر باید علاوه بر قطر، Art.-No.، طول کلی، tfix و نوع پوشش نیز کنترل شود. نسخه استاندارد گالوانیزه، HDG و استنلس R از نظر محیط مصرف و قیمت در یک گروه یکسان قرار نمی‌گیرند. قیمت رول بولت FBN II در مجموعه کالا عمران طبق قیمت به روز محاسبه می شود و قیمت همکاری و عمده فروشی با قیمت تک فروشی در این مجموعه متفاوت است.

خرید رول بولت FBN II فیشر از کالا عمران

برای خرید رول بولت FBN II فیشر به‌صورت آنلاین و حضوری از کالا عمران ابتدا قطر موردنیاز، ضخامت قطعه، طول انکر و شرایط بتن پروژه مشخص شود. کارشناسان کالا عمران می‌توانند بر اساس نقشه اتصال، ضخامت بیس‌پلیت یا ساپورت، قطر سوراخ و نوع محیط، متغیر مناسب FBN II را از میان M6 تا M20 بررسی کنند. در سفارش پروژه‌ای بهتر است کد فنی و تعداد هر سایز جداگانه اعلام شود تا مدل‌هایی با طول مشابه یا پوشش متفاوت با یکدیگر اشتباه نشوند. برای خرید تعداد بالا از رول بولت FBN II فیشر، بهتر است برای دریافت مشاوره با کارشناس کالا عمران ارتباط بگیرید.

جمع‌بندی رول بولت FBN II فیشر

FBN II یک بولت انکر مکانیکی اقتصادی و مهندسی‌شده برای اتصالات استاتیکی و شبه‌استاتیکی در بتن بدون ترک است. تنوع قطر M6 تا M20، طول‌های متعدد و امکان انتخاب عمق کاشت استاندارد یا کاهش‌یافته، انعطاف بالایی برای نصب سازه فلزی، ساپورت و تجهیزات ایجاد می‌کند. مهم‌ترین ملاحظه در انتخاب این محصول، تشخیص صحیح وضعیت بتن و تفاوت میان قطر، طول انکر و عمق کاشت است. برای بتن ترک‌دار یا بار لرزه‌ای باید خانواده‌ای با تأییدیه مناسب همان شرایط انتخاب شود. در بیشتر کشور های پیشرفته از رول بولت مناسب بتن ترک دار و دارای تاییدیه های لرزه ای استفاده می کنند.

نظر کارشناسان کالا عمران درباره رول بولت FBN II فیشر

از دید کارشناسان کالا عمران، FBN II زمانی ارزش فنی بالایی دارد که پروژه ساختمانی یا عمرانی به یک بولت مکانیکی آلمانی دارای ETA برای بتن بدون ترک نیاز داشته باشد و هدف، رسیدن به ترکیبی از کیفیت برند فیشر، تنوع سایز و هزینه منطقی باشد. برای مصرف عمومی نباید به‌صورت خودکار M16 یا M20 انتخاب شود؛ در بسیاری از اتصالات M8، M10 یا M12 پس از محاسبه می‌تواند انتخاب مناسب‌تری باشد و هزینه سوراخ‌کاری و اجرا را کاهش دهد. امکان خرید حضوری و اینترنتی از فروشگاه کالا عمران به خریدار اجازه می‌دهد پیش از انتخاب، طول واقعی، Art.-No. و ضخامت قابل اتصال را بررسی کند. محدودیت اصلی FBN II، تأییدنشدن آن برای بتن ترک‌دار و عملکرد لرزه‌ای در ETA اصلی است؛ در این شرایط، FAZ II Plus، HST2 V3 یا HST4 از نظر دامنه تأییدیه گزینه‌های مرتبط‌تری برای بررسی مهندسی هستند.
