زاویه‌سنج صنعتی ابزاری برای اندازه‌گیری زاویه بین دو سطح، انتقال زاویه قطعات و کنترل شیب در عملیات ساخت، نصب و بازرسی است. این تجهیزات در انواع مکانیکی، ساعتی، دیجیتال و شیب‌سنج تولید می‌شوند، اما همه آن‌ها کاربرد یکسانی ندارند. هنگام خرید زاویه‌سنج باید نوع مرجع، هندسه قطعه، دامنه اندازه‌گیری و خطای مجاز را مشخص کنید تا ابزار انتخابی با شرایط واقعی کارگاه متناسب باشد.

زاویه‌سنج چیست و چه کاربردی دارد؟

زاویه‌سنج برای اندازه‌گیری یا انتقال موقعیت زاویه‌ای بین سطوح استفاده می‌شود. این ابزار در ماشین‌کاری، قالب‌سازی، نجاری، نصب تجهیزات و کنترل کیفیت کاربرد دارد. برای مثال، در تنظیم زاویه برش یا کنترل اتصال دو قطعه، زاویه‌سنج بازویی می‌تواند اختلاف زاویه دو وجه را مشخص کند. در مقابل، برای بررسی میزان شیب یک سطح نسبت به افق، معمولاً شیب‌سنج انتخاب مناسب‌تری است.

تفاوت کاربردها باعث می‌شود هنگام انتخاب از خانواده ابزارهای سنجش، ابتدا کمیت موردنظر را مشخص کنید. اندازه‌گیری زاویه داخلی یک اتصال، انتقال زاویه از قطعه به دستگاه و تعیین شیب نسبت به افق سه مسئله متفاوت‌اند. یک ابزار ممکن است برای یکی از این کارها مناسب باشد، اما در کاربرد دیگر دسترسی یا مرجع لازم را فراهم نکند.

تفاوت زاویه‌سنج بازویی با شیب‌سنج دیجیتال

زاویه‌سنج بازویی با قرارگیری دو بازو روی سطوح قطعه، زاویه بین آن‌ها را می‌خواند یا منتقل می‌کند. طول بازو، کیفیت تماس و امکان ثابت کردن زاویه از عوامل مهم در عملکرد آن هستند. این ابزار برای کنترل گوشه‌ها، تنظیم اتصالات و انتقال زاویه در فعالیت‌های ساخت و مونتاژ کاربرد دارد.

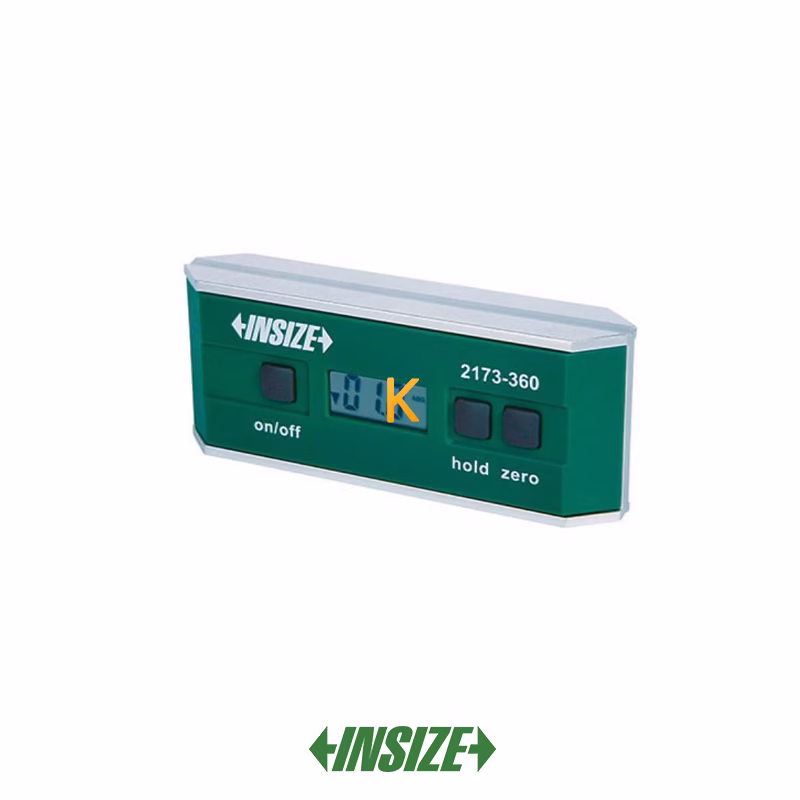

شیب‌سنج دیجیتال معمولاً زاویه قرارگیری یک سطح را نسبت به مرجع افقی یا مرجع تنظیم‌شده اندازه می‌گیرد. در کاربردهایی مانند کنترل شیب تجهیزات یا تنظیم موقعیت یک سطح، این روش می‌تواند مناسب‌تر باشد. بااین‌حال، نمایش عدد دیجیتال به معنای یکسان بودن مرجع یا روش اندازه‌گیری این دو دستگاه نیست.

مقایسه انواع زاویه‌سنج صنعتی

نوع ابزار

کاربرد اصلی

مزیت کاربردی

معیار مهم انتخاب

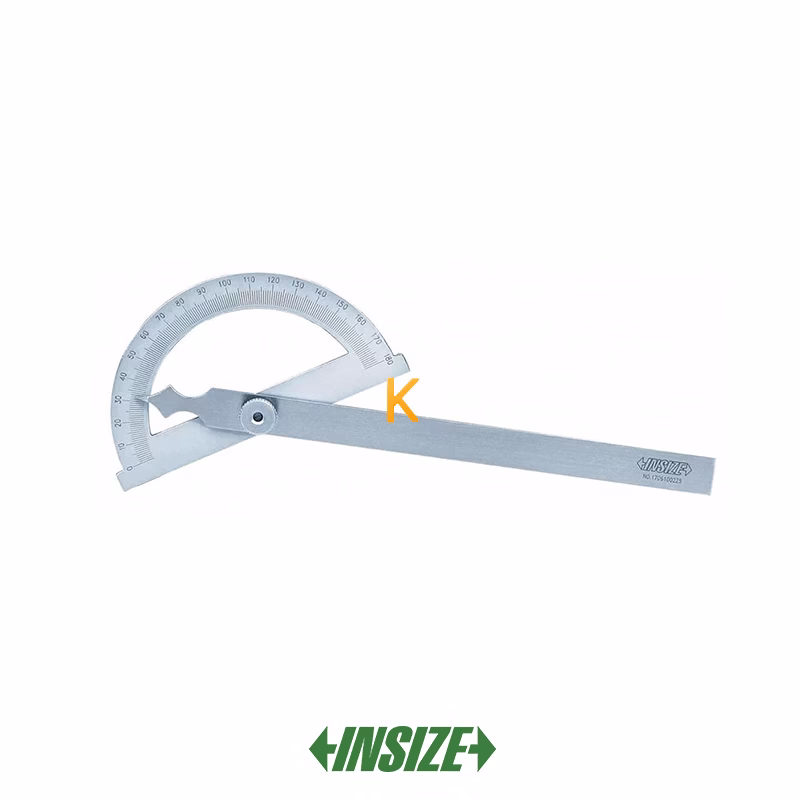

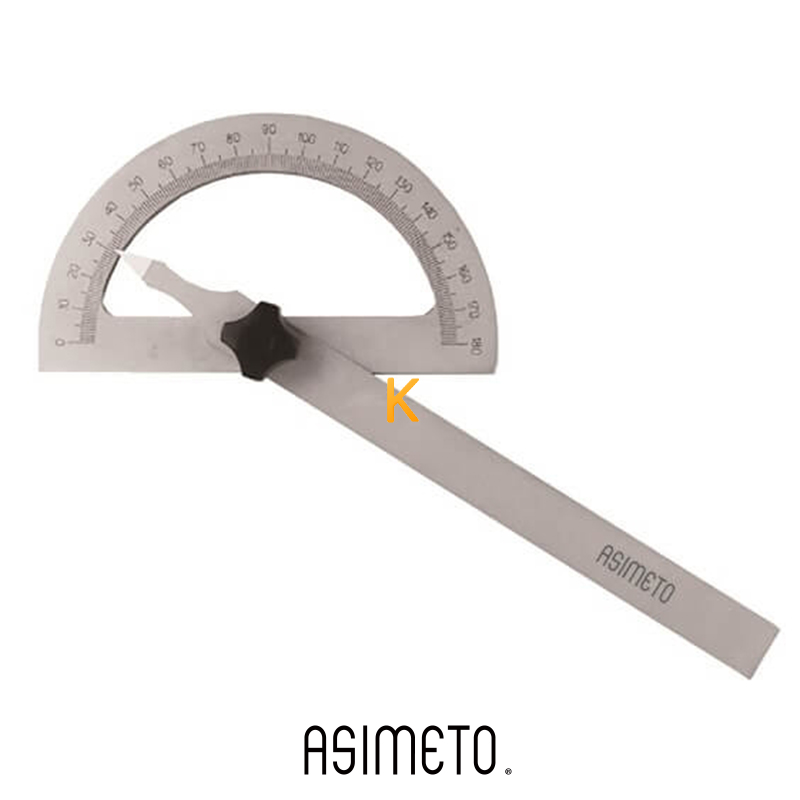

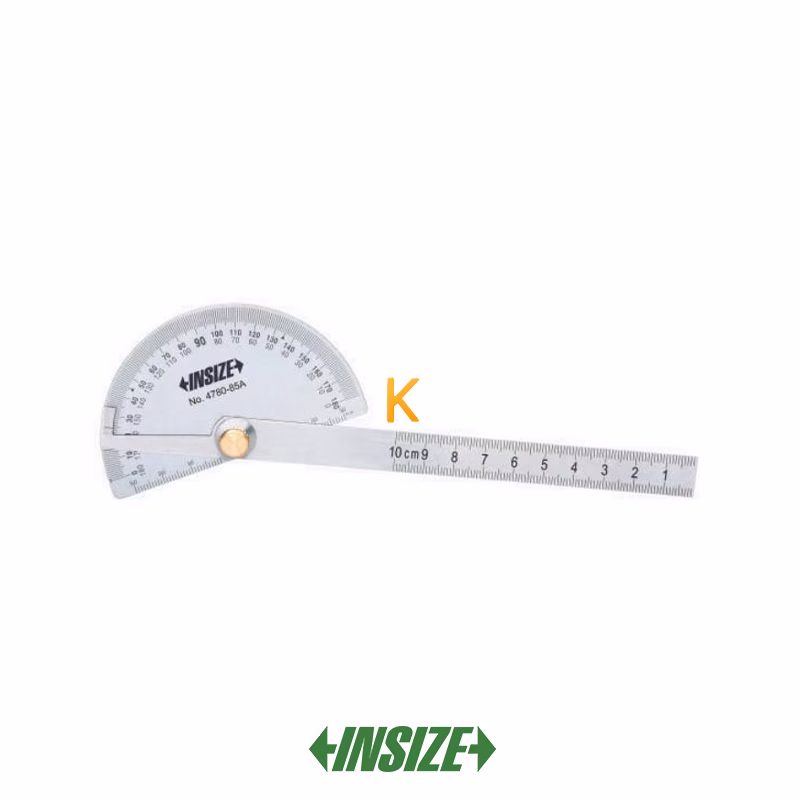

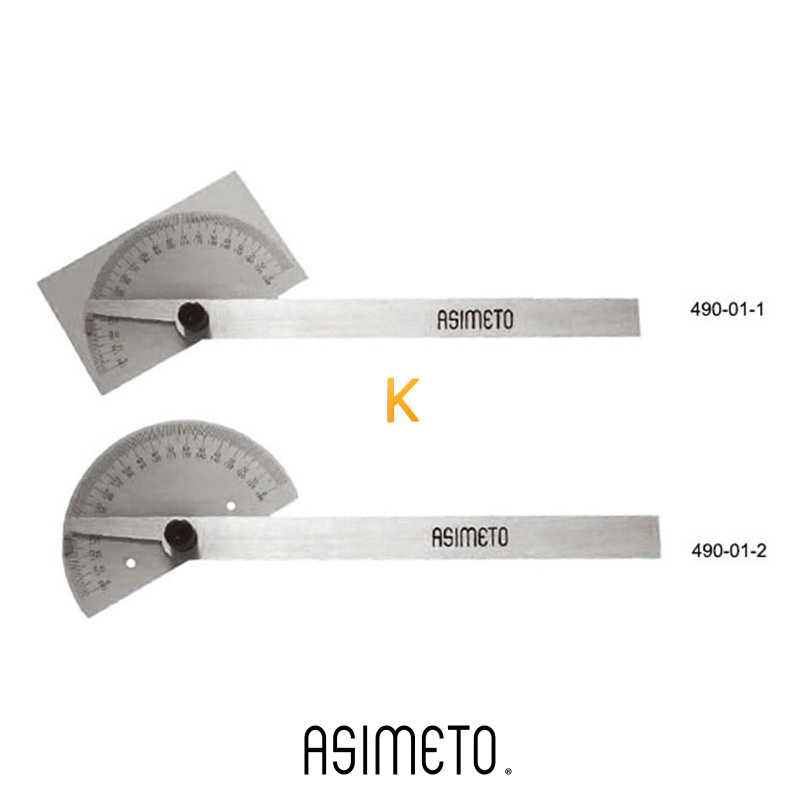

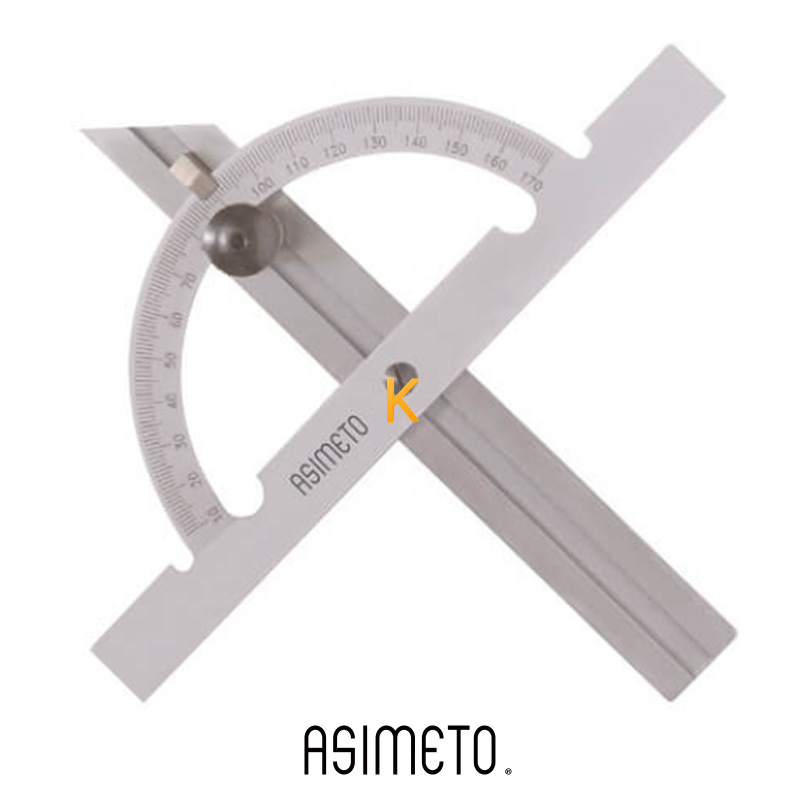

زاویه‌سنج فلزی بازویی

کنترل و انتقال زاویه بین دو وجه

استفاده مکانیکی بدون باتری

طول بازو، تقسیم‌بندی و کیفیت قفل

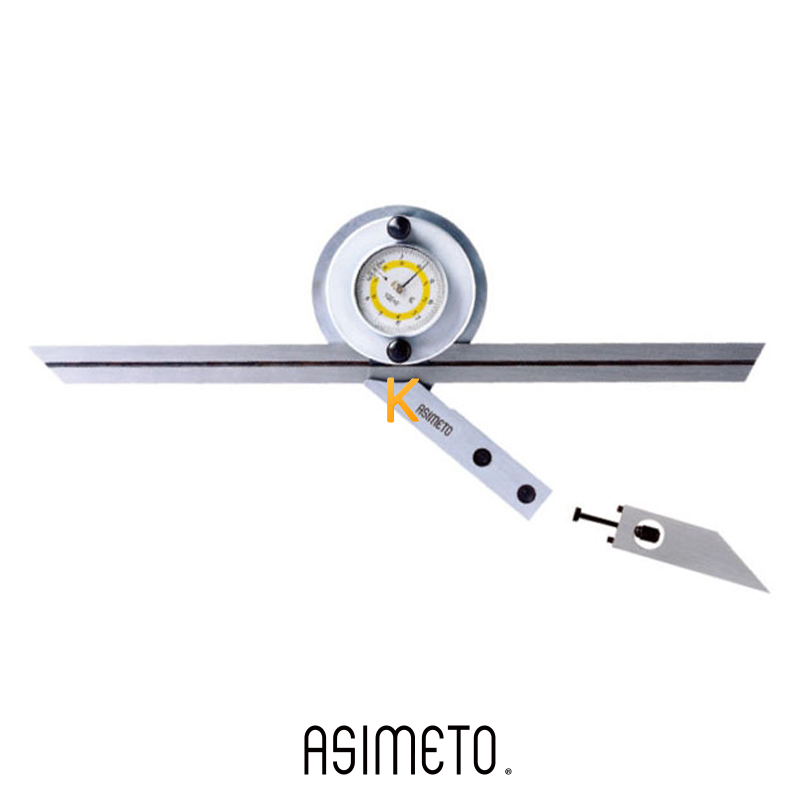

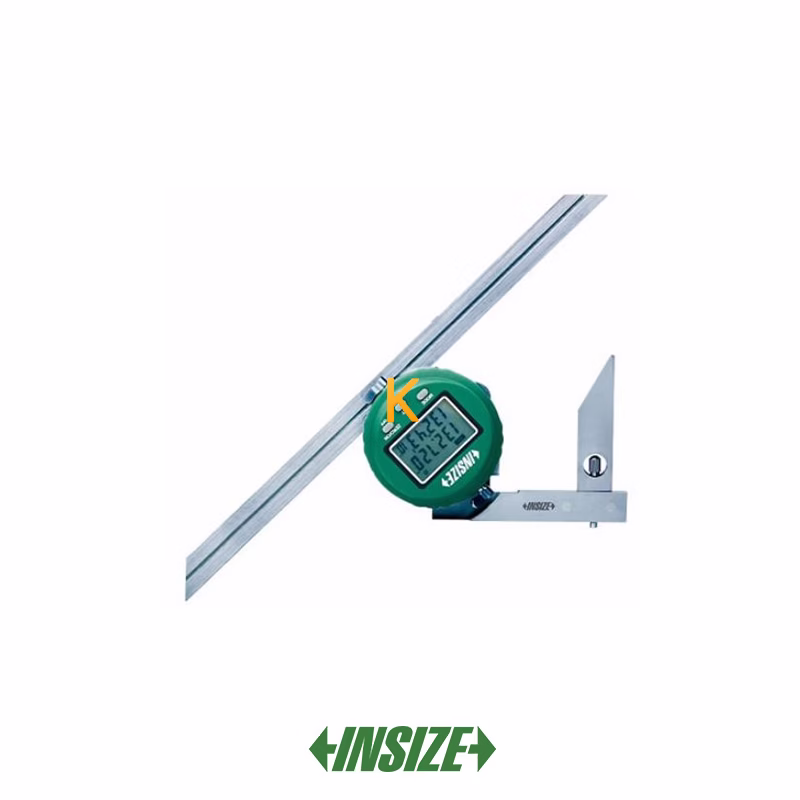

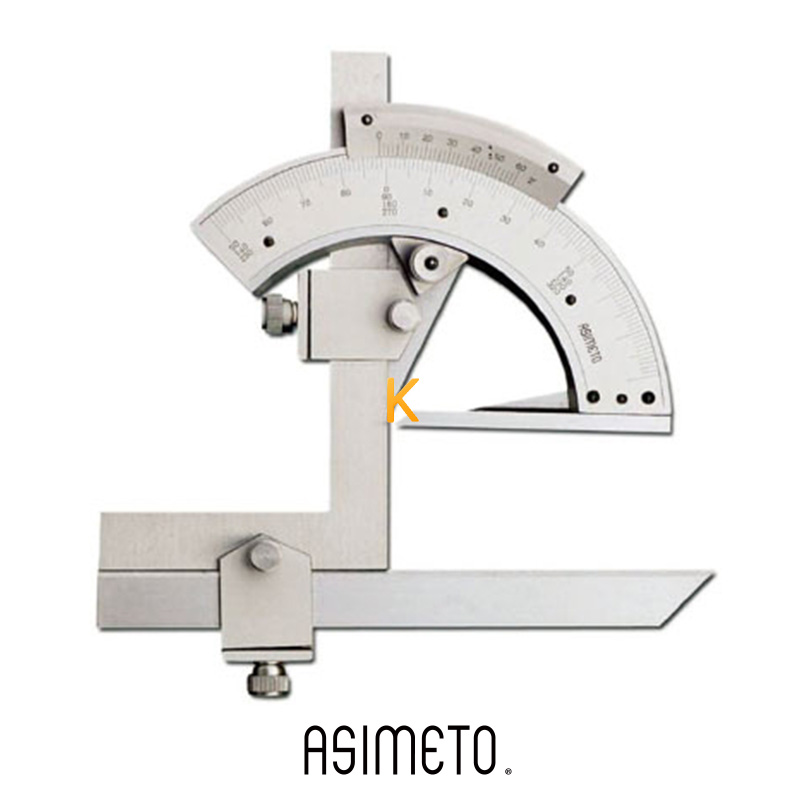

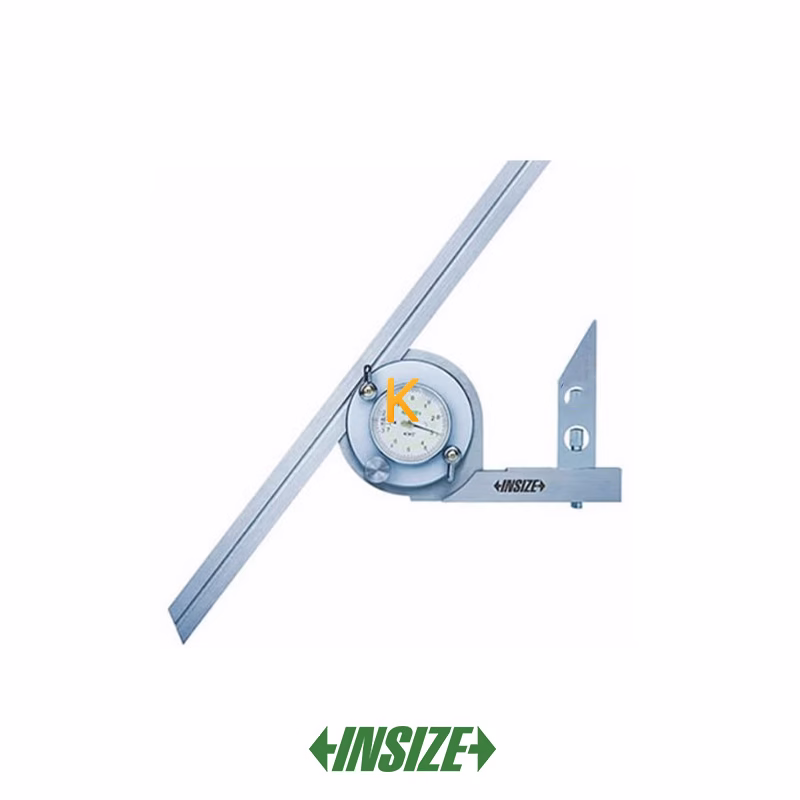

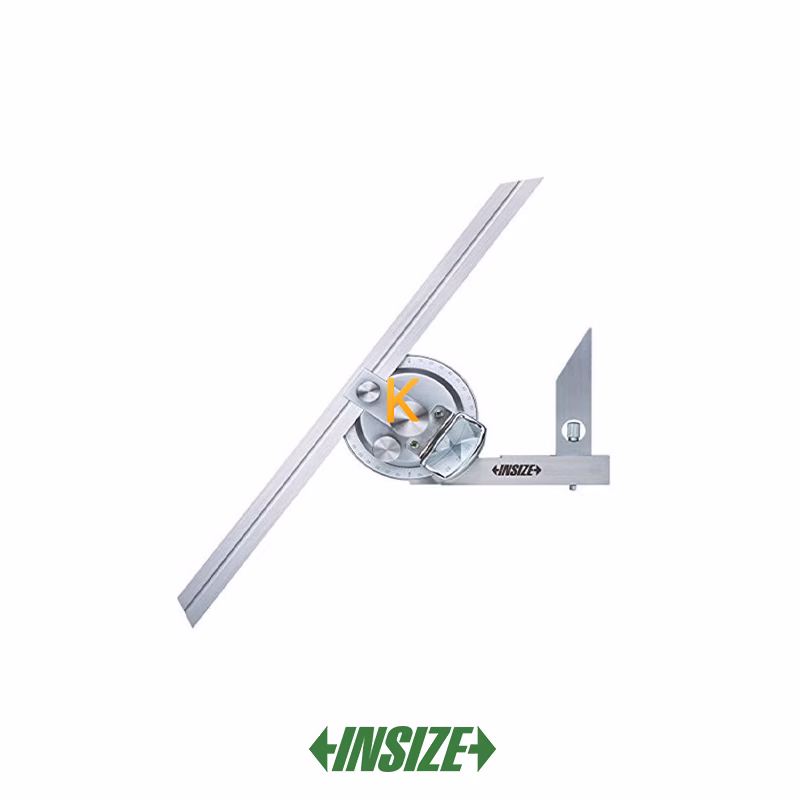

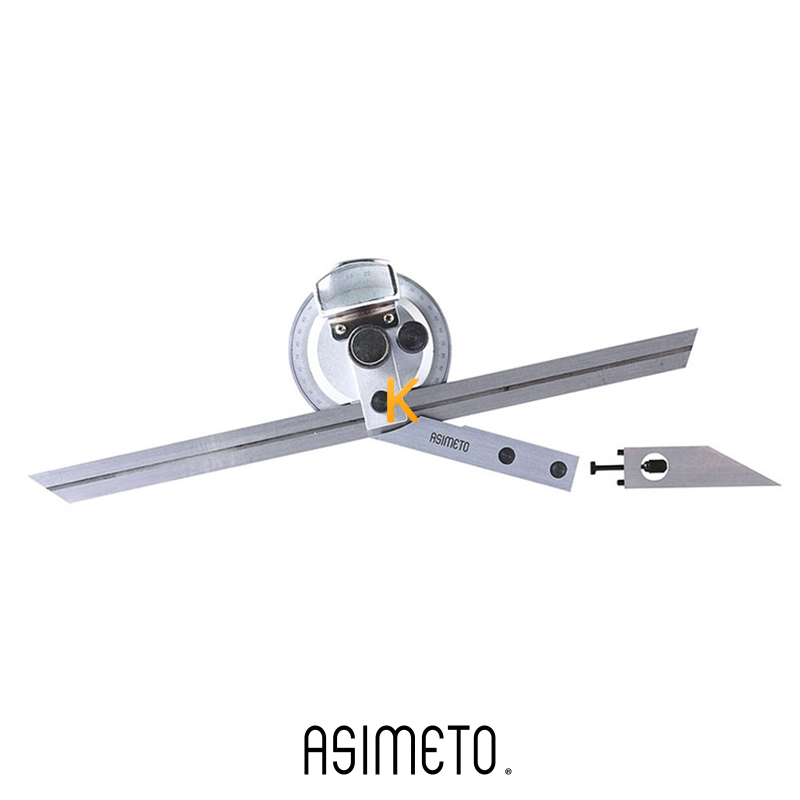

زاویه‌سنج یونیورسال یا ساعتی

کنترل زاویه قطعات با تماس مناسب

امکان تنظیم و قرائت مکانیکی

شکل سطوح تماس و دامنه

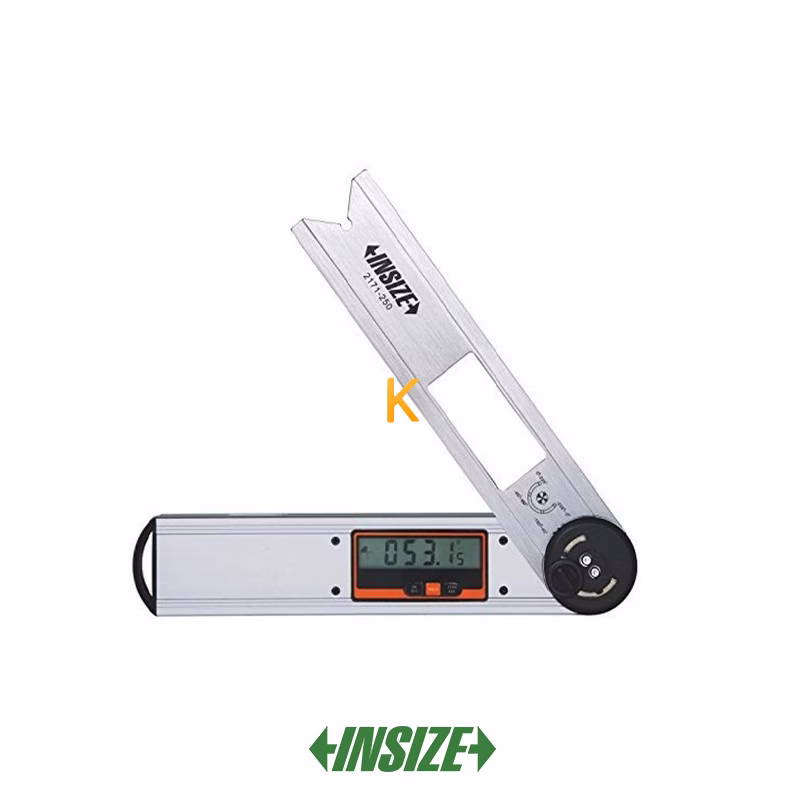

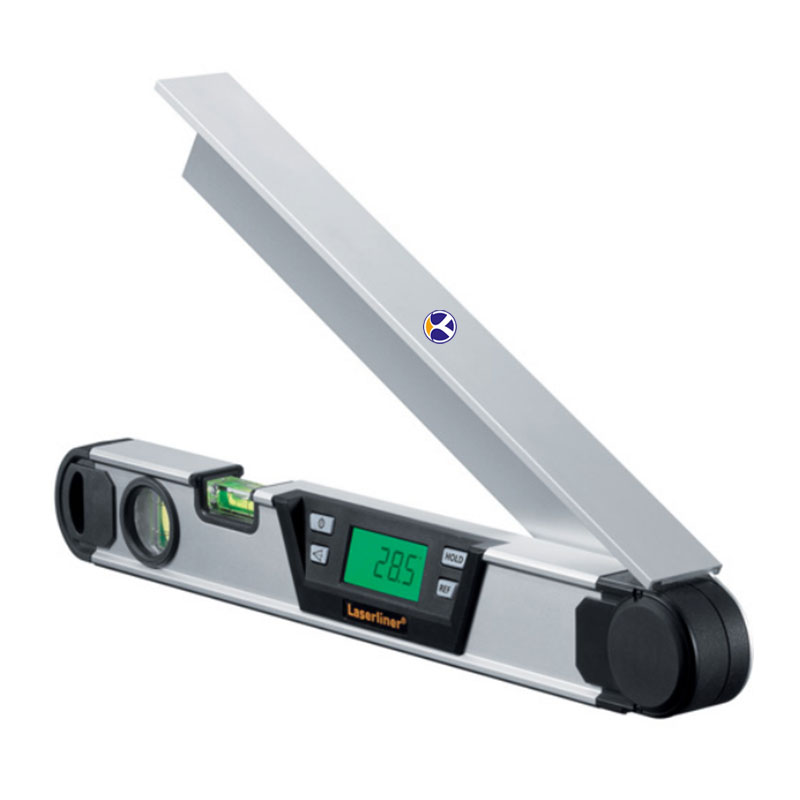

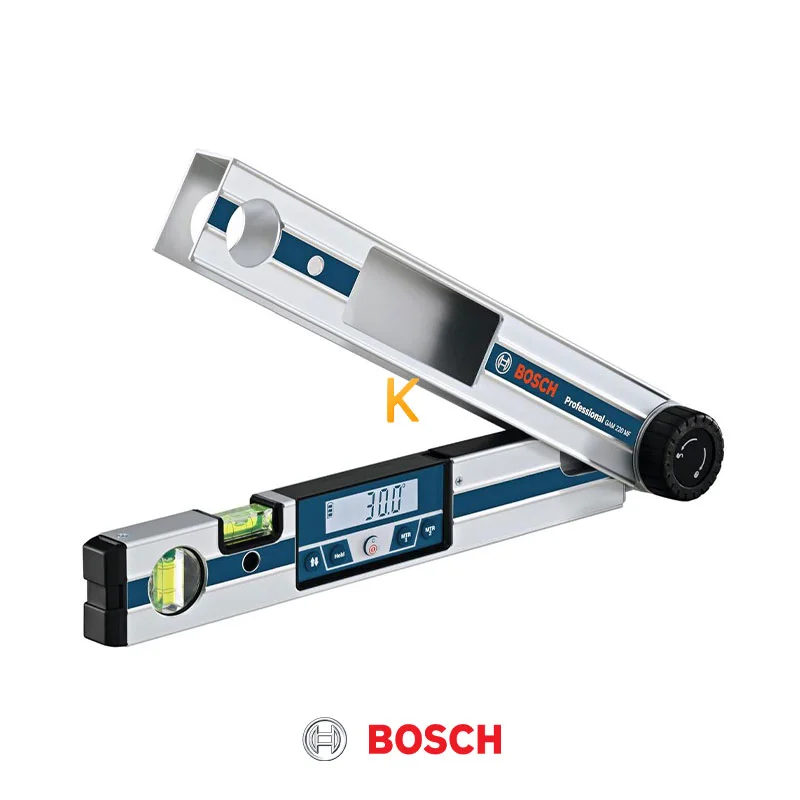

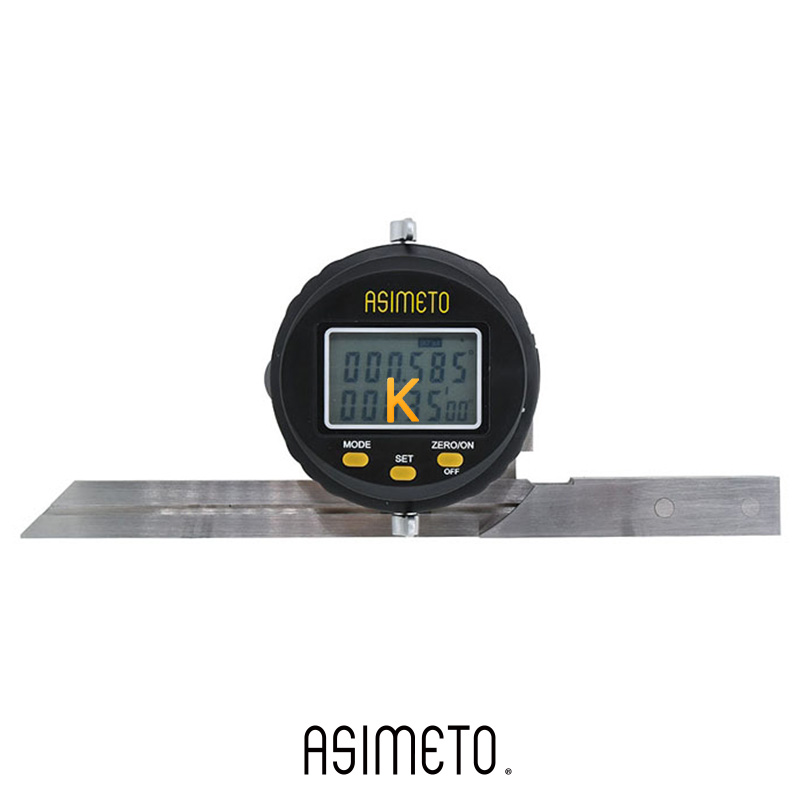

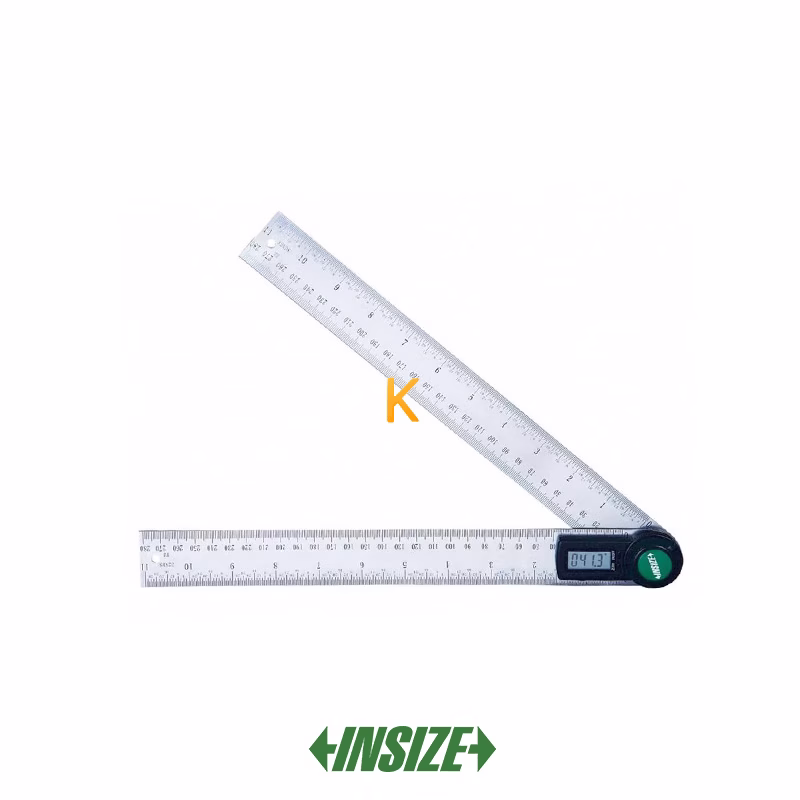

زاویه‌سنج دیجیتال بازویی

قرائت زاویه بین دو سطح

نمایش مستقیم مقدار

خطای مجاز، طول بازو و دسترسی

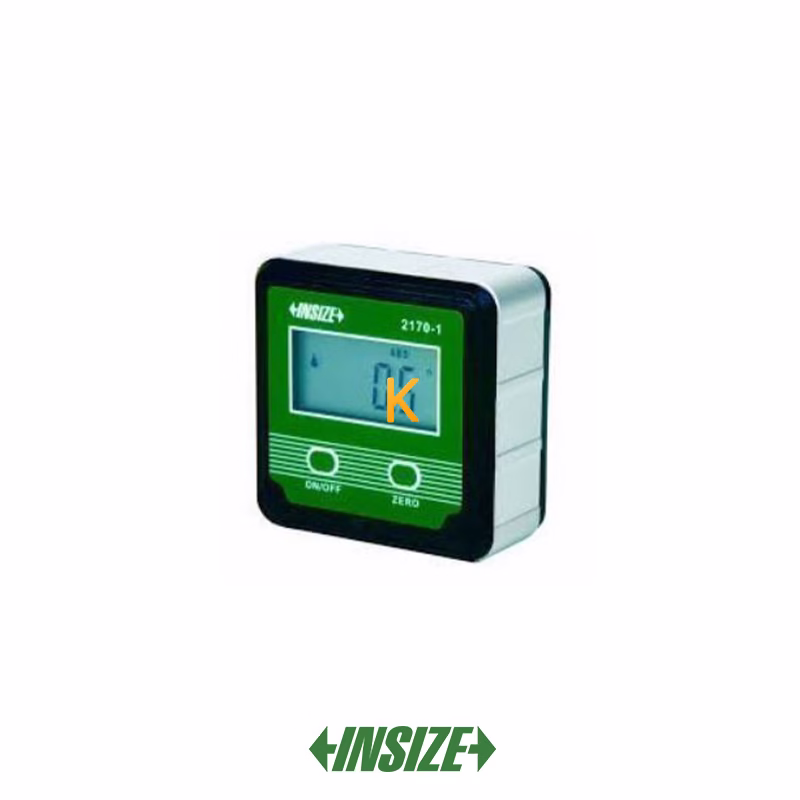

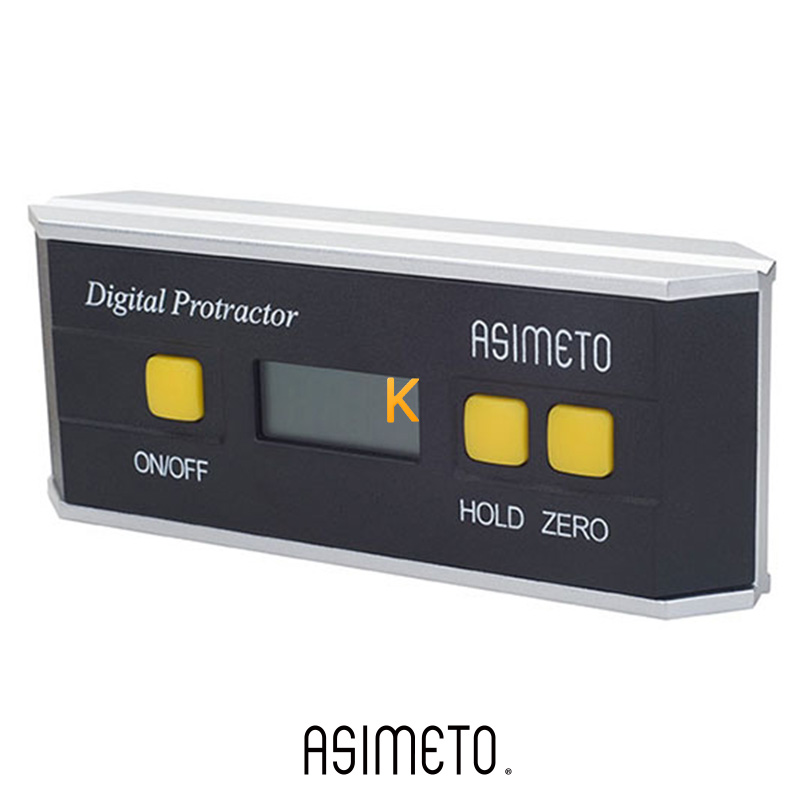

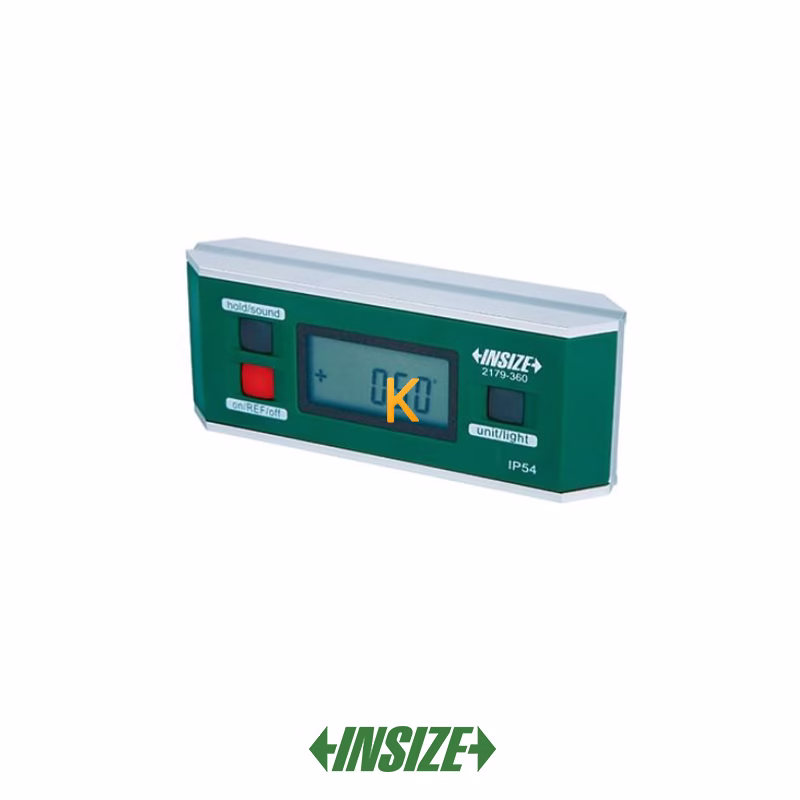

شیب‌سنج دیجیتال

سنجش شیب نسبت به مرجع

بررسی جهت و اختلاف شیب

مرجع‌گذاری، ابعاد پایه و خطای مجاز

در این مقایسه، نوع نمایش تنها یکی از معیارهاست. ممکن است زاویه‌سنج دیجیتال خواندن مقدار را سریع‌تر کند، اما نتیجه همچنان به استقرار صحیح بازوها و کیفیت سطح تماس وابسته است. انتخاب ابزار را از هندسه قطعه آغاز کنید و سپس امکانات نمایش را بررسی کنید.

طول بازو، سطوح تماس و قفل زاویه

در زاویه‌سنج بازویی، طول بازو تعیین می‌کند که دستگاه چگونه روی وجه قطعه قرار گیرد. اگر قطعه بزرگ باشد، بازوی کوتاه ممکن است تماس مناسبی با سطح فراهم نکند. در مقابل، هنگام اندازه‌گیری داخل شیار یا نزدیک مانع، بازوی بلند و ضخیم ممکن است دسترسی را محدود کند. بنابراین طول و شکل بازو باید متناسب با ابعاد واقعی قطعات انتخاب شوند.

کیفیت قفل زاویه نیز اهمیت دارد. زمانی که قرار است زاویه از قطعه به دستگاه برش یا محل مونتاژ منتقل شود، بازو باید موقعیت تنظیم‌شده را بدون جابه‌جایی ناخواسته حفظ کند. لقی مفصل یا نامناسب بودن سطح تماس می‌تواند بر تکرارپذیری نتیجه تأثیر بگذارد، حتی اگر تقسیم‌بندی یا نمایشگر دستگاه خوانایی بالایی داشته باشد.

دقت، تفکیک‌پذیری و مرجع صفر

تفکیک‌پذیری (Resolution) کوچک‌ترین گام قابل‌نمایش یا خواندن دستگاه است، اما خطای مجاز مقدار اختلاف پذیرفتنی نتیجه با مرجع اندازه‌گیری را مشخص می‌کند. نمایش درجه با اعشار بیشتر، به‌تنهایی تضمین‌کننده دقت بالاتر نیست. هنگام مقایسه زاویه‌سنج‌ها باید خطای اعلام‌شده را در شرایط مرتبط با کاربرد بررسی کنید.

در مدل‌هایی که قابلیت صفر نسبی دارند، صفرکردن نسبت به یک سطح مرجع باید از تعیین زاویه نسبت به افق تفکیک شود. اگر مرجع اشتباه انتخاب شود، ممکن است قرائت به‌ظاهر صحیح باشد اما با زاویه موردنظر در نقشه انطباق نداشته باشد. برای کنترل‌های حساس، وضعیت کالیبراسیون و روش مرجع‌گذاری اهمیت دارند.

برندهای زاویه‌سنج در کالا عمران

زاویه‌سنج بوش (BOSCH)

بوش (BOSCH) در زمینه تولید تجهیزات اندازه‌گیری و ابزارهای حرفه‌ای فعالیت دارد. در انتخاب زاویه‌سنج‌ها و شیب‌سنج‌های این برند باید نوع مرجع اندازه‌گیری، خطای مجاز، امکانات نمایش و شرایط محیطی را بررسی کرد. برای مشاهده سایر تجهیزات ثبت‌شده می‌توان به صفحه برند بوش مراجعه کرد.

زاویه‌سنج اینسایز (INSIZE)

اینسایز (INSIZE) از برندهای فعال در تولید ابزارهای اندازه‌گیری دقیق و تجهیزات کنترل ابعادی است. هنگام انتخاب زاویه‌سنج این سازنده، شکل سطوح تماس، دامنه، تقسیم‌بندی و خطای مجاز اهمیت دارند. برای بررسی خانواده ابزارهای این برند می‌توان از صفحه اینسایز استفاده کرد.

زاویه‌سنج آسیمتو (ASIMETO)

آسیمتو (ASIMETO) در حوزه ابزارهای اندازه‌گیری دقیق فعالیت دارد. برای انتخاب زاویه‌سنج این برند، باید نوع ساختار مکانیکی یا دیجیتال، دامنه و سازگاری بازوها با قطعه بررسی شود. مقایسه تجهیزات آسیمتو با سایر سازندگان باید براساس مشخصات فنی هم‌کاربرد انجام شود، نه صرفاً نام برند یا نوع نمایشگر.

راهنمای خرید زاویه‌سنج صنعتی

برای خرید زاویه‌سنج دیجیتال یا مکانیکی، ابتدا مشخص کنید هدف اندازه‌گیری زاویه بین دو وجه است یا کنترل شیب یک سطح. سپس طول بازو، شکل تماس، دامنه و خطای موردنیاز را تعیین کنید. برای قطعاتی با دسترسی محدود، ابعاد فیزیکی دستگاه اهمیت زیادی دارند؛ درحالی‌که برای انتقال مکرر زاویه، کیفیت قفل و پایداری موقعیت بازو در اولویت قرار می‌گیرند.

در خریدهای تخصصی، شرایط محیطی، منبع تغذیه، امکانات صفر نسبی و نیاز به ثبت داده نیز ممکن است مهم باشند. وجود خروجی انتقال اطلاعات را نباید برای تمام مدل‌های دیجیتال فرض کرد. اگر کنترل زاویه بخشی از بازرسی ابعادی است، ابزار مکمل مانند ارتفاع‌سنج نیز باید متناسب با کمیت مستقل موردسنجش انتخاب شود.

قیمت زاویه‌سنج به چه عواملی بستگی دارد؟

قیمت زاویه‌سنج صنعتی به نوع سازوکار، دامنه اندازه‌گیری، خطای مجاز، کیفیت ساخت، ابعاد بازو و امکانات جانبی وابسته است. در مدل‌های مکانیکی، کیفیت تقسیم‌بندی و مفصل اهمیت دارد؛ در مدل‌های دیجیتال نیز قابلیت‌های مرجع‌گذاری و شرایط استفاده باید بررسی شوند. ابزار گران‌تر زمانی ارزش خرید بیشتری دارد که امکانات آن برای کاربرد واقعی موردنیاز باشند.

معیار

تأثیر بر انتخاب و هزینه

نوع اندازه‌گیری

انتخاب بین زاویه‌سنج بازویی و شیب‌سنج

خطای مجاز

تناسب ابزار با تلرانس نقشه

طول بازو و سطوح تماس

دسترسی مناسب به قطعه

کیفیت قفل و تنظیم

حفظ موقعیت در انتقال زاویه

نمایش و امکانات

سرعت خواندن و امکانات کاربردی

برای دریافت قیمت، نوع کاربرد، دامنه زاویه، تلرانس موردنظر، ابعاد قطعه و نیاز به بازو یا پایه خاص را مشخص کنید. همچنین درباره اقلام همراه، شرایط تأمین و مدارک کالیبراسیون موردنیاز سؤال کنید تا پیشنهادهای دریافتی قابل‌مقایسه باشند.

پرسش‌های متداول زاویه‌سنج

آیا زاویه‌سنج دیجیتال همیشه دقیق‌تر از مکانیکی است؟

خیر. دیجیتال بودن روش قرائت را تغییر می‌دهد، اما دقت به طراحی، خطای مجاز، وضعیت ابزار و روش تماس وابسته است. مقایسه باید براساس مشخصات اندازه‌گیری انجام شود.

آیا می‌توان با شیب‌سنج، زاویه بین دو قطعه را اندازه گرفت؟

در بعضی روش‌ها می‌توان اختلاف جهت دو سطح را محاسبه کرد، اما این کار الزاماً جایگزین تماس مستقیم دو بازوی زاویه‌سنج نیست. مرجع و شیوه اندازه‌گیری باید با کاربرد سازگار باشند.

آیا گونیای صنعتی جای زاویه‌سنج را می‌گیرد؟

گونیا بیشتر برای کنترل زاویه‌های مشخص، به‌ویژه قائمه، به کار می‌رود؛ اما زاویه‌سنج برای اندازه‌گیری یا انتقال زاویه‌های مختلف طراحی شده است. انتخاب به نوع کنترل بستگی دارد.

آیا صفر نسبی با کالیبراسیون برابر است؟

خیر. صفر نسبی فقط مرجع قرائت را برای یک اندازه‌گیری تعیین می‌کند. کالیبراسیون برای بررسی عملکرد ابزار نسبت به مرجع معتبر انجام می‌شود.

برای خرید زاویه‌سنج چه اطلاعاتی لازم است؟

نوع قطعه، زاویه موردنظر، تلرانس، فضای دسترسی، طول بازوی لازم و کاربرد بازرسی یا انتقال زاویه را مشخص کنید. این اطلاعات انتخاب ابزار مناسب را دقیق‌تر می‌کنند.

جمع‌بندی

برای انتخاب زاویه‌سنج مناسب، ابتدا تفاوت اندازه‌گیری زاویه بین دو سطح با سنجش شیب را مشخص کنید. سپس طول بازو، کیفیت تماس، خطای مجاز و روش مرجع‌گذاری را با شرایط کار تطبیق دهید. برای استعلام قیمت و بررسی شرایط تأمین، مشخصات قطعه و نیاز اندازه‌گیری را به کالا عمران اعلام کنید تا ابزار متناسب با کاربرد انتخاب شود.
