انکر باربری سنگین

انکر باربری سنگین نوعی اتصال‌دهنده مکانیکی فولادی است که برای مهار صفحات فلزی، تجهیزات صنعتی و اتصالات با بارهای کششی و برشی قابل‌توجه به بتن استفاده می‌شود. این انکرها با مکانیزم انبساطی یا درگیری مکانیکی، نیرو را به مصالح پایه منتقل می‌کنند. برای خرید انکر باربری سنگین باید ظرفیت طراحی، وضعیت بتن، قطر، عمق کاشت و شرایط محیطی مشخص باشد. انواع انکر سنگین از برندهای هیلتی، فیشر، ایندکس و آپولو میا در سایزهای مختلف عرضه می‌شوند و قیمت انکر باربری سنگین به برند، ابعاد، جنس فولاد و ویژگی‌های فنی وابسته است.

انکر باربری سنگین چیست و چه کاربردی دارد؟

انکر باربری سنگین از اتصالات تخصصی خانواده بولت مکانیکی است که برای انتقال نیروهای کششی، برشی و ترکیبی از قطعات فلزی به بتن طراحی می‌شود. این محصولات در بازار با نام‌های انکر فلزی سنگین، بولت باربری سنگین، انکر مکانیکی سنگین و رول بولت فوق سنگین نیز شناخته می‌شوند. عملکرد این اتصالات بر اساس انبساط کنترل‌شده یا درگیری مکانیکی با بتن است و طراحی آن‌ها می‌تواند امکان تحمل نیروهای بیشتر را نسبت به برخی اتصالات عمومی فراهم کند. نصب بیس‌پلیت‌های فولادی، پایه تجهیزات صنعتی، ماشین‌آلات، سازه‌های نگهدارنده و ساپورت‌های سنگین از کاربردهای رایج این گروه است. ظرفیت اتصال تنها به ابعاد فولاد وابسته نیست و مقاومت بتن، عمق مؤثر کاشت، فاصله از لبه و تعداد انکرها نیز بر عملکرد نهایی تأثیر دارند. در پروژه‌های سازه‌ای و حساس، انتخاب انکر باید بر اساس محاسبات مهندسی و محدوده مجاز استفاده محصول انجام شود.

انواع انکر باربری سنگین از نظر مکانیزم اتصال

انواع انکر باربری سنگین از نظر طراحی بدنه، نحوه ایجاد انبساط و انتقال نیرو به بتن به چند خانواده تقسیم می‌شوند. انکرهای انبساطی غلاف‌دار، انکرهای گوه‌ای با عملکرد مهندسی‌شده و انکرهای زیرتراش از ساختارهای شناخته‌شده برای اتصالات با باربری بالا هستند. انکرهای غلاف‌دار معمولاً با حرکت مخروط و بازشدن غلاف فولادی، فشار لازم برای مهار را ایجاد می‌کنند. در انکرهای گوه‌ای، بخش انبساطی در انتهای استاد رزوه‌دار قرار دارد و با فعال‌شدن مکانیزم، کلیپس به بتن فشار وارد می‌کند. انکرهای زیرتراش نیز از درگیری هندسی در ناحیه مشخصی از بتن بهره می‌برند و ساختار متفاوتی دارند. هر خانواده از نظر عمق کاشت، فشار انبساطی، محدودیت فاصله از لبه و شرایط بارگذاری ویژگی‌های مستقلی دارد.

انکر انبساطی غلاف‌دار سنگین چگونه عمل می‌کند؟

انکر انبساطی غلاف‌دار سنگین دارای مجموعه‌ای از اجزای فولادی شامل بدنه، غلاف انبساطی، بخش مخروطی و قطعات اتصال است. هنگام فعال‌شدن مکانیزم، غلاف درون سوراخ باز می‌شود و با دیواره بتن درگیر می‌گردد. طراحی برخی محصولات این خانواده به‌گونه‌ای است که انبساط در طول مشخصی از بدنه ایجاد شده و نیرو از طریق مجموعه غلاف و مخروط منتقل می‌شود. این ساختار در اتصالات تجهیزات صنعتی، سازه‌های فولادی و صفحات پایه کاربرد دارد و در بعضی خانواده‌ها برای بارهای کششی و برشی قابل‌توجه طراحی شده است. وجود مکانیزم انبساط تقویت‌شده به‌تنهایی نشان‌دهنده مجازبودن استفاده در بتن ترک‌خورده یا شرایط لرزه‌ای نیست. در انتخاب این گروه، هندسه انکر، عمق مؤثر کاشت و مشخصات فنی مربوط به باربری اهمیت اساسی دارند.

انکر گوه‌ای سنگین چه تفاوتی با نوع غلاف‌دار دارد؟

انکر گوه‌ای سنگین معمولاً از یک استاد رزوه‌دار، مخروط انتهایی و کلیپس انبساطی تشکیل می‌شود که با فعال‌شدن اتصال در بتن مهار می‌گردد. در این خانواده، تمرکز انبساط در قسمت انتهایی انکر است و شکل کلیپس و مخروط نقش مهمی در انتقال نیرو دارد. در مقابل، انکر غلاف‌دار دارای ساختاری متفاوت است که بخش بیشتری از بدنه را دربرمی‌گیرد. هر دو خانواده می‌توانند در گروه اتصالات باربری بالا قرار بگیرند، اما ظرفیت نهایی آن‌ها با توجه به ابعاد، عمق کاشت و مشخصات طراحی متفاوت خواهد بود. بعضی انکرهای گوه‌ای تخصصی دارای ارزیابی فنی برای بتن ترک‌خورده و شرایط لرزه‌ای مشخص هستند. انتخاب میان این دو مکانیزم باید بر اساس نوع بار، هندسه صفحه اتصال، ضخامت بتن و محدودیت‌های اجرایی انجام شود.

انکر زیرتراش یا Undercut چیست؟

انکر زیرتراش یکی از سیستم‌های تخصصی مهار مکانیکی در بتن است که برخلاف انکرهای انبساطی معمولی، بخش مهمی از مقاومت خود را از قفل‌شدگی هندسی در ناحیه مشخصی از سوراخ به دست می‌آورد. در این ساختار، هندسه حفره و قسمت مهارشونده به‌گونه‌ای طراحی می‌شوند که انتقال نیرو از طریق درگیری مستقیم اجزای انکر با بتن انجام شود. این خانواده در بعضی اتصالات صنعتی و سازه‌ای با الزامات فنی ویژه کاربرد دارد. محدودیت فاصله از لبه، وضعیت ترک‌خوردگی بتن و ظرفیت طراحی همچنان برای این محصولات اهمیت دارند و استفاده از مکانیزم زیرتراش به معنی حذف تمام محدودیت‌های بتن نیست. فرایند نصب ممکن است به ابزار و هندسه سوراخ مخصوص نیاز داشته باشد. استفاده از این گروه باید در محدوده ارزیابی فنی محصول و طراحی اتصال انجام شود.

انکر باربری سنگین برای چه کاربردهایی مناسب است؟

انکر باربری سنگین در پروژه‌هایی استفاده می‌شود که اتصال قطعات به بتن نیازمند ظرفیت کششی و برشی قابل‌توجه یا شرایط طراحی تخصصی باشد. نصب پایه ماشین‌آلات صنعتی، مهار صفحات فولادی، اتصال سازه‌های نگهدارنده، تثبیت تجهیزات مکانیکی و نصب بعضی سیستم‌های تأسیساتی سنگین از کاربردهای اصلی این گروه است. در صنایع تولیدی، انکرها ممکن است تحت تأثیر نیروهای استاتیکی، ارتعاشات یا بارهای متغیر قرار بگیرند که هرکدام شرایط طراحی متفاوتی دارند. در سازه‌های ساختمانی نیز نوع بارگذاری و وضعیت بتن بر انتخاب انکر اثر می‌گذارد. برای تجهیزات حساس، وجود ارزیابی معتبر برای شرایط بارگذاری موردنظر اهمیت بیشتری از نام تجاری یا ابعاد ظاهری اتصال دارد. در جدول زیر کاربردهای متداول و معیارهای مهم انتخاب مشخص شده‌اند.

انکر سنگین برای نصب ماشین‌آلات صنعتی

در نصب ماشین‌آلات صنعتی، انکر علاوه بر مهار وزن و نیروهای استاتیکی، ممکن است در معرض ارتعاش و بارهای متناوب قرار بگیرد. این شرایط به‌ویژه برای تجهیزاتی که دارای بخش‌های چرخان یا حرکت رفت‌وبرگشتی هستند اهمیت دارد. ظرفیت کششی و برشی یک انکر تحت بار ثابت لزوماً نشان‌دهنده عملکرد مناسب آن در برابر بارهای خستگی نیست. برای تجهیزاتی که بار دینامیکی قابل‌توجه ایجاد می‌کنند، باید شرایط بارگذاری و ارزیابی فنی متناسب بررسی شود. همچنین سختی صفحه پایه، تعداد نقاط مهار و وضعیت بتن در توزیع نیرو میان انکرها تأثیر دارند. طراحی صحیح اتصال ماشین‌آلات باید علاوه بر مشخصات انکر، نیازهای عملکردی و الزامات سازنده دستگاه را نیز پوشش دهد.

انکر باربری سنگین برای اتصال بیس‌پلیت

در اتصال بیس‌پلیت به بتن، انکرهای باربری سنگین وظیفه انتقال نیروهای کششی و برشی ناشی از عملکرد سازه یا تجهیزات را بر عهده دارند. در صفحات فولادی دارای چند نقطه مهار، بار واردشده ممکن است میان انکرها به‌صورت نامساوی توزیع شود و لنگر اتصال نیز بر میزان کشش هر انکر تأثیر بگذارد. فاصله انکرها از لبه بتن، ضخامت صفحه و مقاومت مصالح پایه از عوامل تعیین‌کننده در طراحی این اتصالات هستند. افزایش تعداد انکرها نیز همیشه باعث افزایش متناسب ظرفیت نمی‌شود؛ زیرا اثر متقابل انکرها و احتمال شکست مشترک بتن باید بررسی شود. برای اتصالات سازه‌ای، لازم است ظرفیت گروه انکرها بر اساس ترکیب نیروهای وارده کنترل گردد. انتخاب قطر و طول انکر بدون توجه به هندسه صفحه و نیروهای طراحی، روش قابل اطمینانی برای تعیین ظرفیت اتصال نیست.

چه سایزی از انکر باربری سنگین مناسب است؟

سایز مناسب انکر باربری سنگین بر اساس قطر اسمی، طول بدنه، عمق مؤثر کاشت، ضخامت قطعه و ظرفیت طراحی انتخاب می‌شود. در خانواده‌های مختلف این محصولات، قطرهای متریک مانند M8، M10، M12، M16، M20 و M24 رایج هستند، اما تمام برندها و مکانیزم‌ها لزوماً همه این سایزها را عرضه نمی‌کنند. در بعضی انکرهای گوه‌ای، قطر سوراخ‌کاری با قطر اسمی بدنه برابر است؛ در حالی که در انکرهای غلاف‌دار ممکن است قطر مته از قطر رزوه بیشتر باشد. طول کلی انکر نیز به‌تنهایی مشخص‌کننده عمق مؤثر کاشت نیست و بخشی از آن برای عبور از قطعه، واشر و مهره در نظر گرفته می‌شود. برای اتصالاتی که ضخامت صفحه زیاد است، حداکثر ضخامت قطعه قابل اتصال باید به‌صورت مستقل بررسی شود. افزایش قطر یا طول بدون محاسبه ظرفیت بتن، تضمین‌کننده عملکرد بهتر اتصال نخواهد بود.

مشخصات فنی مهم در انتخاب سایز انکر سنگین

در انتخاب انکر سنگین، علاوه بر قطر اسمی، چند پارامتر فنی مستقیماً بر عملکرد و امکان نصب تأثیر دارند. عمق مؤثر کاشت نشان می‌دهد انتقال نیرو در چه محدوده‌ای از بتن انجام می‌شود، در حالی که حداقل ضخامت بتن محدودیت هندسی بستر را مشخص می‌کند. قطر سوراخ‌کاری نیز باید با ساختار واقعی انکر مطابقت داشته باشد و نمی‌توان اندازه مته یک برند را به محصول برند دیگر تعمیم داد. فاصله از لبه و فاصله میان انکرها ممکن است ظرفیت طراحی را محدود کنند و باید در بررسی گروه‌های چندانکری لحاظ شوند. گشتاور نصب نیز در انکرهای کنترل‌شونده با گشتاور از پارامترهای مهم فعال‌سازی مکانیزم است. جدول زیر مهم‌ترین اطلاعاتی را نشان می‌دهد که هنگام مقایسه سایزهای مختلف باید کنترل شوند.

انکر باربری سنگین برای بتن ترک‌خورده مناسب است؟

بعضی انکرهای باربری سنگین برای نصب در بتن ترک‌خورده طراحی و ارزیابی شده‌اند، اما این قابلیت به تمام انکرهای سنگین تعلق ندارد. بتن ترک‌خورده ممکن است در طول عمر سازه تحت تأثیر نیروها یا تغییرشکل‌ها قرار بگیرد و بازشدگی ترک بر عملکرد اتصال مکانیکی اثر بگذارد. انکری که صرفاً برای بتن غیرترک‌خورده ارزیابی شده است، نباید بدون بررسی در ناحیه‌ای استفاده شود که شرایط بتن ترک‌خورده دارد. در محصولات تخصصی، ارزیابی فنی می‌تواند محدوده مجاز استفاده در بتن ترک‌خورده و غیرترک‌خورده را مشخص کند. برای پروژه‌هایی که بارهای لرزه‌ای یا شرایط دینامیکی مطرح هستند، لازم است ارزیابی مربوط به همان نوع بارگذاری نیز وجود داشته باشد. بنابراین اصطلاح باربری سنگین به‌تنهایی نشان‌دهنده مناسب‌بودن انکر برای بتن ترک‌خورده یا کاربرد لرزه‌ای نیست.

بهترین برند انکر باربری سنگین کدام است؟

برای اتصالات صنعتی و سازه‌ای که نیازمند داده‌های طراحی و ارزیابی فنی هستند، هیلتی، فیشر و ایندکس از گزینه‌های تخصصی بازار انکر باربری سنگین محسوب می‌شوند. هیلتی در سیستم‌های انبساطی با عملکرد بالا و کاربردهای صنعتی حساس فعالیت دارد و فیشر در کنار انکرهای گوه‌ای، خانواده‌های غلاف‌دار مهندسی‌شده را نیز ارائه می‌کند. ایندکس در گروه انکرهای فلزی گوه‌ای، محصولات متنوعی از نظر شرایط بتن و پوشش محافظ دارد. آپولو میا نیز با انکرهای غلاف‌دار سنگین در این بازار حضور دارد و وستا دژ از گزینه‌های تولید داخل در گروه اتصالات مکانیکی است. انتخاب بهترین برند باید بر اساس نوع بار، وضعیت بتن، الزامات پروژه و مدارک فنی همان محصول انجام شود. قیمت بالاتر یا شهرت برند به‌تنهایی معیار کافی برای تعیین مناسب‌ترین انکر نیست.

جدول مقایسه برندهای انکر باربری سنگین

برندهای موجود در بازار انکر سنگین از نظر ساختار انبساط، مبدأ برند، نوع پوشش و دامنه مستندات فنی تفاوت دارند. بعضی تولیدکنندگان اروپایی خانواده‌هایی با ارزیابی فنی برای بتن ترک‌خورده و بارهای لرزه‌ای عرضه می‌کنند، در حالی که سایر محصولات ممکن است برای شرایط عمومی‌تری طراحی شده باشند. وجود ارزیابی فنی برای یک خانواده به معنای تأیید تمام محصولات آن برند نیست و باید سایز و محدوده کاربرد نیز کنترل شود. در خرید پروژه‌ای، مقایسه برندها باید میان محصولات هم‌رده انجام شود تا اختلاف قیمت با تفاوت ظرفیت یا شرایط نصب اشتباه گرفته نشود. کشور مبدأ برند نیز لزوماً با کشور تولید تمام محصولات آن یکسان نیست.

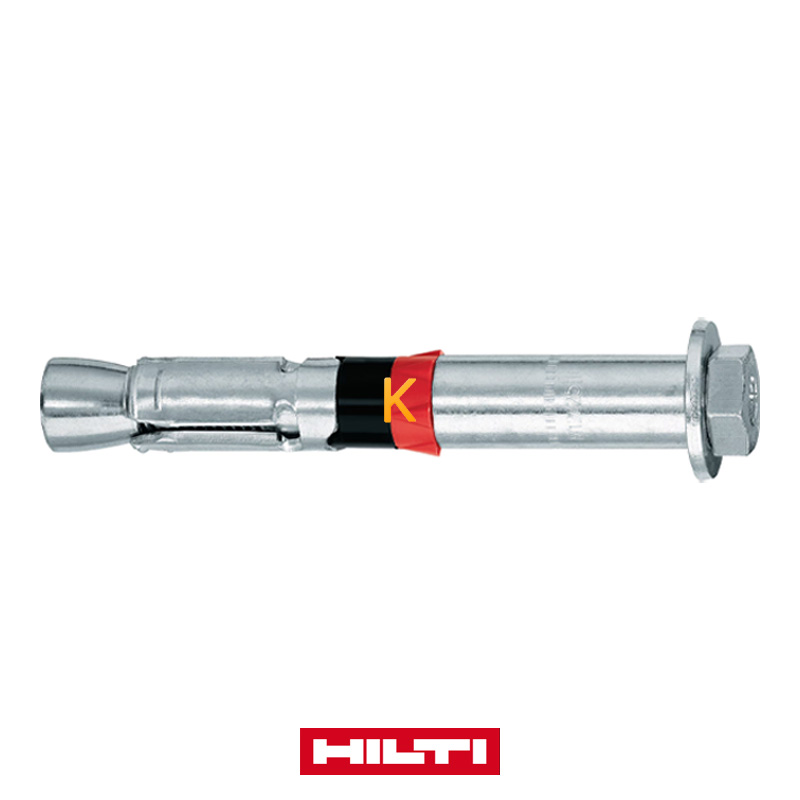

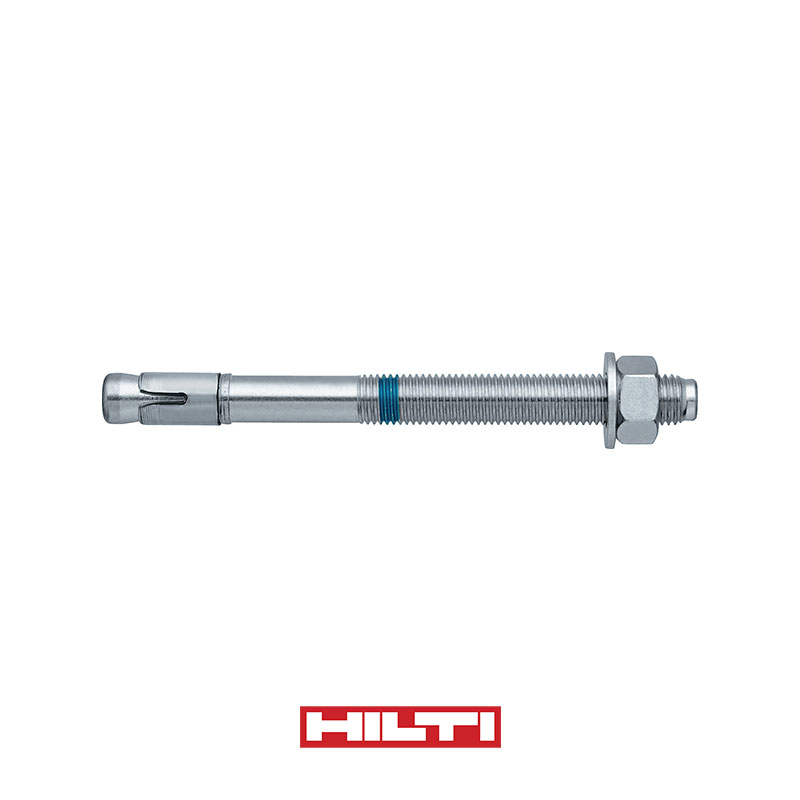

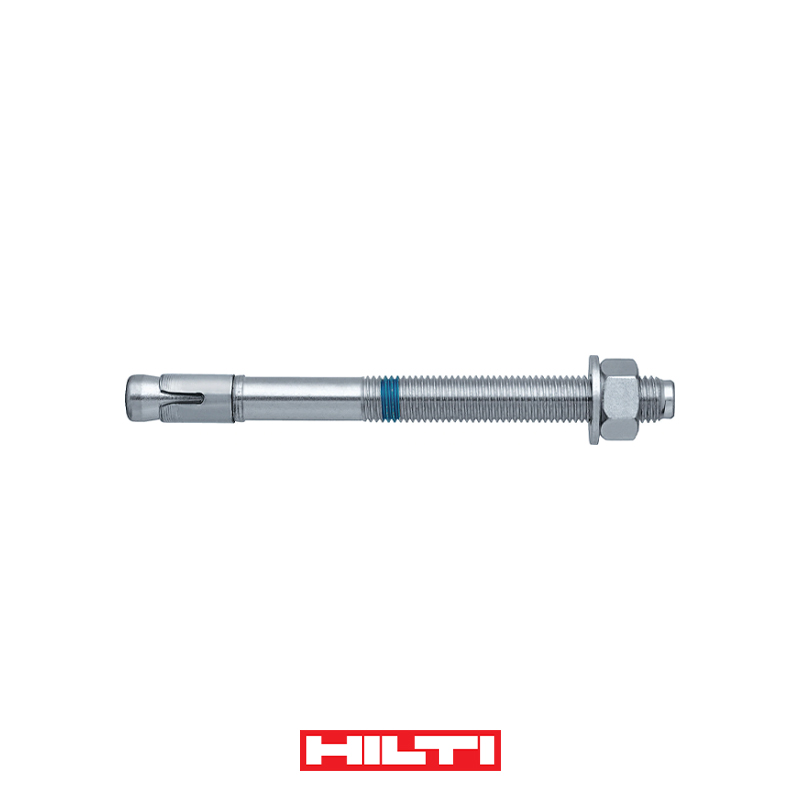

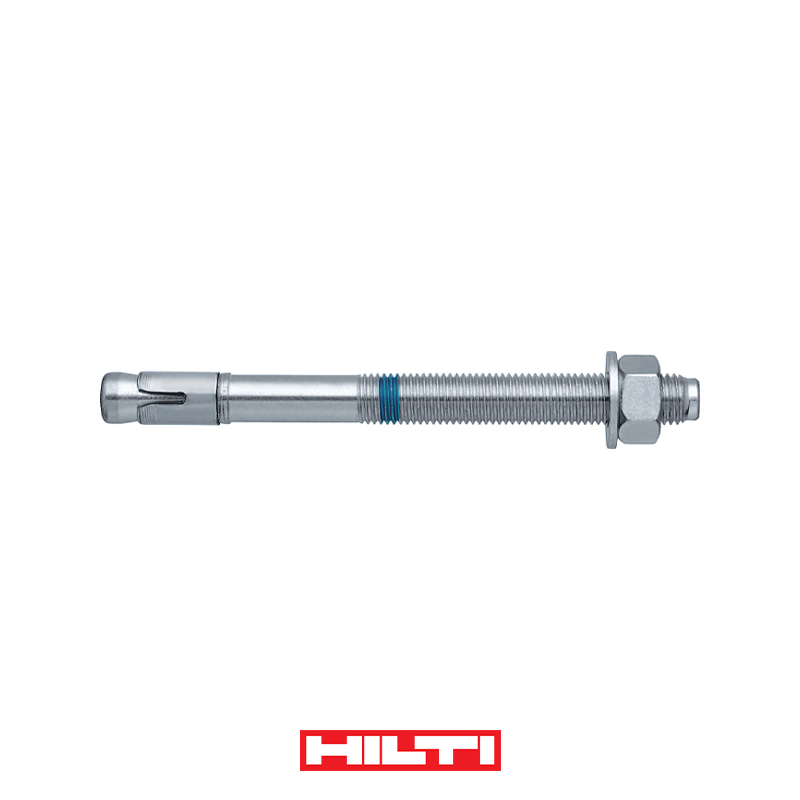

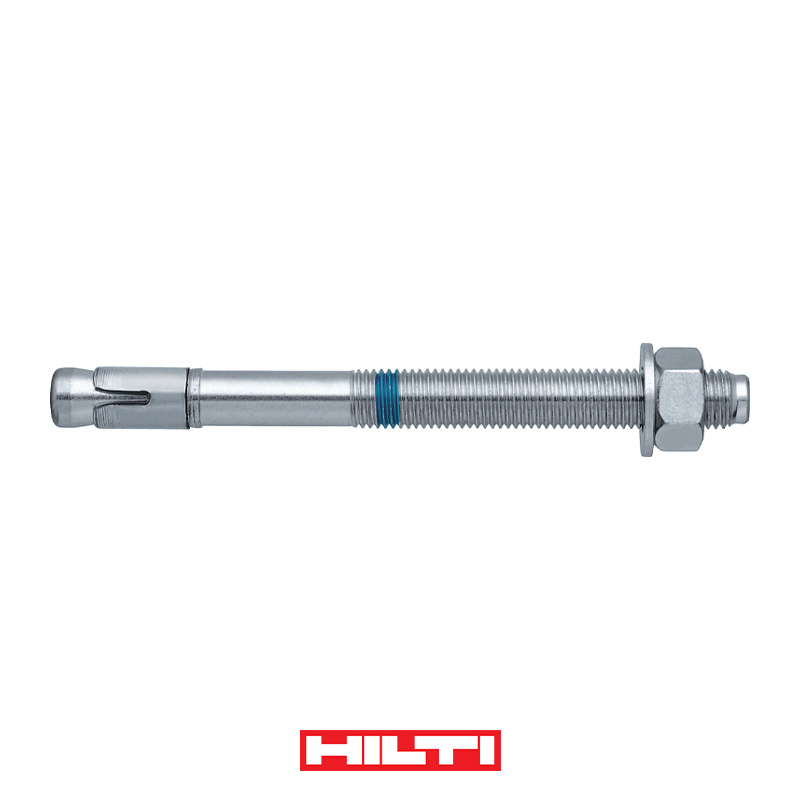

انکر باربری سنگین هیلتی HILTI

انکر باربری سنگین هیلتی در گروه اتصالات مکانیکی تخصصی برای پروژه‌هایی طراحی می‌شود که ظرفیت کششی و برشی، کنترل نصب و مستندات مهندسی اهمیت بالایی دارند. برند هیلتی در بعضی خانواده‌های سنگین خود از مکانیزم انبساط کنترل‌شده استفاده می‌کند که امکان ایجاد درگیری مکانیکی متناسب با طراحی محصول را فراهم می‌سازد. از ویژگی‌های مهم این گروه، ارائه اطلاعات فنی برای بررسی رفتار اتصال در بتن ترک‌خورده و غیرترک‌خورده است. بعضی محصولات تخصصی هیلتی نیز دارای ارزیابی برای شرایط بارگذاری دینامیکی یا لرزه‌ای مشخص هستند، اما این ویژگی باید برای هر خانواده به‌صورت مستقل بررسی شود. در اتصالات ماشین‌آلات، پایه تجهیزات و صفحات فولادی سنگین، طراحی مجموعه اتصال به‌اندازه انتخاب انکر اهمیت دارد. محصولات هیلتی HILTI به دلیل تنوع مکانیزم و مدارک مهندسی، در گروه گزینه‌های تخصصی برای پروژه‌های صنعتی قرار می‌گیرند.

انکر باربری سنگین فیشر FISCHER

انکر باربری سنگین فیشر از محصولات برند آلمانی فیشر در حوزه سیستم‌های مهار مکانیکی بتن است. این برند در گروه انکرهای سنگین، ساختارهای گوه‌ای و غلاف‌دار را برای شرایط متفاوت اتصال ارائه می‌کند. در برخی خانواده‌های غلاف‌دار فیشر، طراحی مخروط و بدنه به انتقال نیروهای برشی و ایجاد اتصال پایدار میان صفحه فولادی و بتن کمک می‌کند. همچنین تنوع در شکل سر اتصال، از جمله ساختار پیچ‌دار و استاد رزوه‌دار، امکان انتخاب متناسب با هندسه قطعه را فراهم می‌سازد. بعضی محصولات این مجموعه دارای ارزیابی فنی برای بتن ترک‌خورده و شرایط لرزه‌ای مشخص هستند و ظرفیت آن‌ها بر اساس محدوده مجاز استفاده تعیین می‌شود. هنگام انتخاب انکر باربری سنگین فیشر، تفاوت میان مکانیزم غلافی و گوه‌ای، جنس فولاد و شرایط نصب باید در کنار ظرفیت باربری بررسی شود.

انکر باربری سنگین ایندکس INDEX

انکر باربری سنگین ایندکس متعلق به برند اسپانیایی INDEX است که در زمینه اتصالات مکانیکی و سیستم‌های مهار بتن فعالیت تخصصی دارد. محصولات گوه‌ای این برند در خانواده‌های متفاوتی عرضه می‌شوند که برخی برای بتن غیرترک‌خورده و برخی برای بتن ترک‌خورده و غیرترک‌خورده دارای ارزیابی فنی هستند. از ویژگی‌های مهم ایندکس، تنوع طراحی کلیپس و پوشش‌های محافظ برای شرایط محیطی متفاوت است. در بعضی خانواده‌های تخصصی نیز محدوده کاربرد برای بارگذاری لرزه‌ای مشخص شده و استفاده در این شرایط به سایز و مدارک همان محصول وابسته است. این ویژگی‌ها امکان مقایسه انکرهای ایندکس را برای نصب صفحات فولادی، تجهیزات صنعتی و اتصالات ساختمانی فراهم می‌کنند. در انتخاب انکر باربری سنگین ایندکس، مشخصات بتن و شرایط بارگذاری باید با دامنه ارزیابی فنی انکر تطبیق داشته باشند.

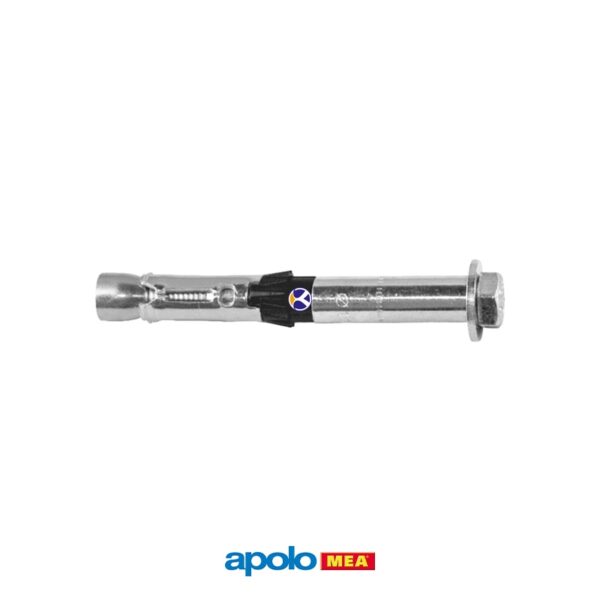

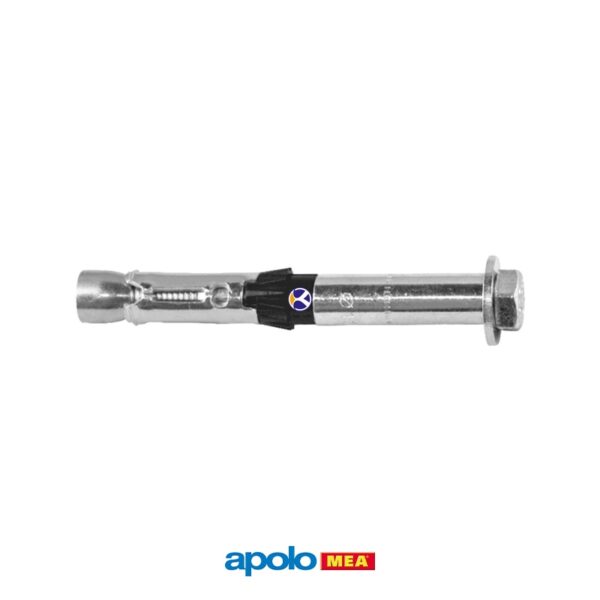

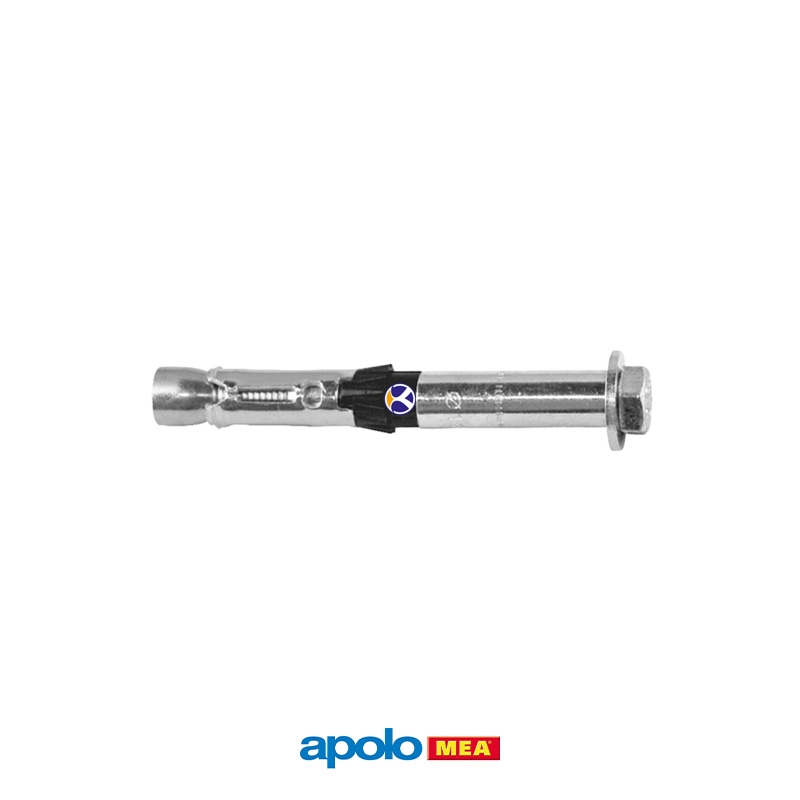

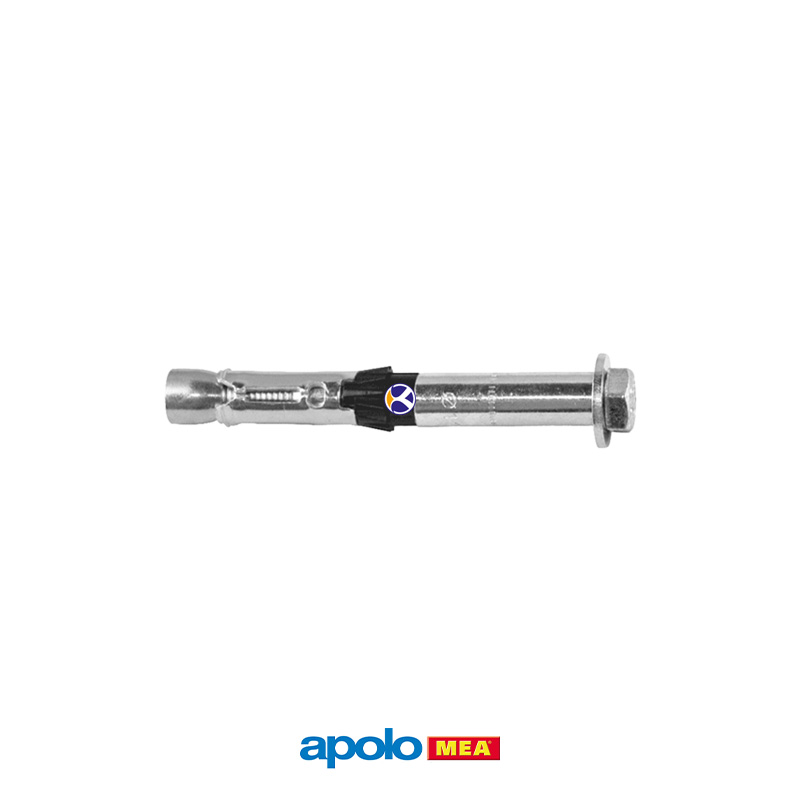

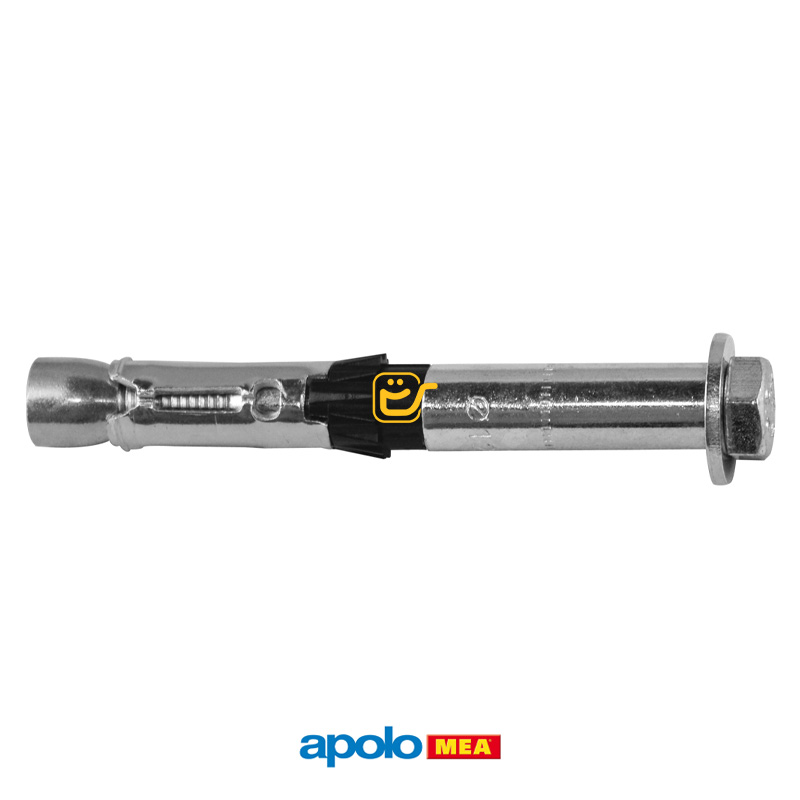

انکر باربری سنگین آپولو میا APOLO MEA

انکر باربری سنگین آپولو میا از محصولات برند آلمانی APOLO MEA در حوزه اتصالات مکانیکی و سیستم‌های مهار فلزی است. این برند در گروه انکرهای غلاف‌دار سنگین محصولاتی با ساختار انبساطی، بدنه فولادی و اجزای اتصال رزوه‌دار عرضه می‌کند. مکانیزم این انکرها بر اساس انبساط غلاف در بتن عمل می‌کند و با فعال‌شدن اتصال، بخش فلزی با دیواره سوراخ درگیر می‌شود. تنوع قطر و طول در این خانواده امکان انتخاب متناسب با ضخامت صفحات فولادی و نیازهای مختلف نصب را فراهم می‌سازد. در مقایسه با انکرهای گوه‌ای، تفاوت هندسه غلاف و قطر خارجی بدنه از موضوعات مهم انتخاب مته و شرایط کاشت است. محصولات آپولو میا APOLO MEA در گروه انکرهای سنگین، گزینه‌ای برای بررسی اتصالات صنعتی و ساختمانی با ساختار غلاف‌دار محسوب می‌شوند.

انکر باربری سنگین وستا دژ VESTA DEZH

انکر باربری سنگین وستا دژ از محصولات ایرانی در حوزه اتصال مکانیکی قطعات فلزی به بتن است. این برند در گروه انکرهای فلزی با قطرهای مختلف حضور دارد و محصولات آن برای بررسی در کاربردهای ساختمانی و صنعتی عرضه شده‌اند. در انتخاب انکر وستا دژ، مشخصات بدنه، نوع مکانیزم انبساط و ظرفیت قابل احراز محصول باید مبنای مقایسه با برندهای خارجی قرار گیرد. تولید داخل می‌تواند از نظر شرایط تأمین و هزینه خرید برای بعضی پروژه‌ها اهمیت داشته باشد، اما در اتصالات حساس وجود اطلاعات فنی معتبر ضروری است. تشابه ظاهری انکرهای این برند با محصولات تخصصی خارجی به معنای یکسان‌بودن ظرفیت یا محدوده مجاز استفاده نیست. محصولات وستا دژ VESTA DEZH در گروه اتصالات مکانیکی ایرانی قرار دارند و انتخاب آن‌ها باید متناسب با مشخصات واقعی پروژه انجام شود.

انکر باربری سنگین چه تفاوتی با رول بولت معمولی دارد؟

تفاوت اصلی انکر باربری سنگین با رول بولت معمولی تنها در قطر یا وزن آن نیست، بلکه به طراحی مکانیزم مهار، ظرفیت اتصال و محدوده مجاز استفاده مربوط می‌شود. بسیاری از رول بولت‌های عمومی برای کاربردهای متداول ساختمانی طراحی شده‌اند، در حالی که بعضی انکرهای سنگین دارای ساختار تقویت‌شده و ارزیابی فنی برای شرایط پیچیده‌تر بارگذاری هستند. بااین‌حال یک انکر گوه‌ای دارای ارزیابی تخصصی ممکن است از نظر عملکرد از یک انکر غلاف‌دار بزرگ‌تر مناسب‌تر باشد. به همین دلیل، ظاهر سنگین محصول به‌تنهایی نشانه ظرفیت بیشتر نیست. در اتصالات عمومی، انواع رول بولت و انکرهای استاندارد می‌توانند نیازهای متنوعی را پوشش دهند، اما در پروژه‌های حساس، اطلاعات طراحی و شرایط باربری اهمیت بیشتری دارند. مقایسه این دو گروه باید بر اساس ظرفیت و الزامات واقعی اتصال انجام شود.

انکر باربری سنگین بهتر است یا انکر باربری متوسط؟

برای اتصالاتی که ظرفیت موردنیاز آن‌ها در محدوده انکرهای عمومی قرار دارد، انتخاب محصول سنگین‌تر همیشه ضروری یا اقتصادی نیست. انکرهای باربری متوسط می‌توانند برای نصب صفحات فلزی، ساپورت‌ها و تجهیزات با شرایط بارگذاری متناسب استفاده شوند؛ در حالی که انکرهای سنگین برای نیازهای بالاتر یا الزامات طراحی خاص مورد توجه قرار می‌گیرند. مرز مشخصی بر اساس یک قطر یا مقدار بار ثابت میان این دو گروه وجود ندارد و سطح عملکرد به طراحی محصول وابسته است. بعضی انکرهای گوه‌ای با قطر نسبتاً کوچک نیز ممکن است دارای ارزیابی تخصصی باشند و در شرایط مشخص عملکرد مناسبی ارائه کنند. در پروژه‌هایی که بارهای استاتیکی متداول مطرح هستند، محصولات انکر باربری متوسط می‌توانند از نظر هزینه و مشخصات فنی با گروه سنگین مقایسه شوند. انتخاب نهایی باید بر اساس ظرفیت طراحی و محدودیت‌های بتن انجام شود.

استانداردهای انکر باربری سنگین و تأییدیه ETA

در اتصالات سازه‌ای و صنعتی، استانداردهای طراحی و ارزیابی فنی نقش مهمی در تعیین محدوده مجاز استفاده انکر دارند. استاندارد EN 1992-4 برای طراحی اتصالات مهاری در بتن کاربرد دارد و عوامل مختلفی مانند مقاومت کششی و برشی، شکست مخروطی بتن، شکست لبه و اثر متقابل گروه انکرها را بررسی می‌کند. در سیستم آمریکایی نیز فصل ۱۷ استاندارد ACI 318 به طراحی مهار در بتن اختصاص دارد. ارزیابی فنی اروپایی ETA عملکرد یک محصول مشخص را بر اساس مدارک ارزیابی مرتبط تعیین می‌کند و می‌تواند اطلاعات مربوط به بتن ترک‌خورده، شرایط بارگذاری و محدودیت‌های نصب را دربرگیرد. وجود ETA برای یک خانواده به معنای مجازبودن استفاده در تمام شرایط نیست و محدوده سایز، وضعیت بتن و نوع بار باید کنترل شود. برای اتصالات حساس، طراحی و اجرای انکر باید با مقررات پروژه و مستندات معتبر محصول هماهنگ باشد.

مقاومت کششی و برشی انکر سنگین چگونه ارزیابی می‌شود؟

ظرفیت کششی و برشی انکر باربری سنگین دو ویژگی مستقل اما مرتبط هستند که در طراحی اتصال باید به‌صورت جداگانه و ترکیبی بررسی شوند. نیروی کششی تمایل به بیرون‌کشیدن انکر از بتن دارد، در حالی که نیروی برشی عمدتاً در جهت جانبی به اتصال وارد می‌شود. مقاومت نهایی ممکن است تحت تأثیر شکست فولاد، بیرون‌کشیدگی انکر، شکست مخروطی بتن یا شکست لبه محدود شود. در اتصالاتی که هم‌زمان تحت کشش و برش قرار دارند، بررسی ظرفیت هر نیرو به‌صورت مستقل کافی نیست و اثر ترکیبی آن‌ها نیز اهمیت دارد. مقاومت بتن، عمق کاشت، تعداد انکرها و فاصله از لبه در تعیین ظرفیت طراحی نقش دارند. به همین دلیل نمی‌توان تنها بر اساس قطر یا جنس فولاد، یک عدد ثابت را به‌عنوان تحمل بار انکر سنگین اعلام کرد.

قیمت انکر باربری سنگین به چه عواملی بستگی دارد؟

قیمت انکر باربری سنگین با توجه به قطر، طول، وزن فولاد، نوع مکانیزم انبساط، جنس بدنه، پوشش محافظ و برند تعیین می‌شود. انکرهای سنگین مهندسی‌شده ممکن است به دلیل طراحی تخصصی، فرآیند تولید و مدارک فنی دارای قیمت متفاوتی نسبت به نمونه‌های عمومی باشند. در بعضی محصولات، نوع فولاد و پوشش مقاوم در برابر خوردگی نیز بر هزینه خرید تأثیر قابل‌توجهی دارد. تعداد انکر در بسته‌بندی، شرایط تأمین و وضعیت موجودی از دیگر عوامل مؤثر بر قیمت نهایی هستند. در خرید پروژه‌ای، مقایسه قیمت باید میان انکرهایی انجام شود که از نظر ظرفیت طراحی، ابعاد و شرایط کاربرد در گروه مشابهی قرار دارند. انتخاب یک انکر ارزان‌تر بدون تطبیق اطلاعات فنی ممکن است باعث افزایش هزینه‌های اصلاح اتصال یا مشکلات اجرایی شود.

قیمت انکر سنگین هیلتی، فیشر و ایندکس چه تفاوتی دارد؟

اختلاف قیمت میان انکرهای هیلتی، فیشر و ایندکس به خانواده محصول، مشخصات فنی، جنس فولاد، کشور تولید و شرایط تأمین مربوط می‌شود. هر سه برند در گروه اتصالات مکانیکی دارای محصولات تخصصی هستند، اما مقایسه صرف نام برند نمی‌تواند نشان دهد کدام محصول ارزش خرید بیشتری دارد. ممکن است دو انکر با قطر اسمی یکسان از نظر عمق مؤثر کاشت، ظرفیت باربری یا مجازبودن استفاده در بتن ترک‌خورده تفاوت داشته باشند. در بعضی محصولات، پوشش ضدخوردگی یا ارزیابی لرزه‌ای نیز بر هزینه خرید اثر دارد. برای مقایسه واقعی قیمت، باید شرایط بارگذاری و الزامات پروژه مشخص باشد تا محصولات هم‌رده انتخاب شوند. در خرید عمده نیز تعداد موردنیاز، بسته‌بندی و امکان تأمین مستمر از عوامل مهم تصمیم‌گیری هستند.

هنگام خرید انکر باربری سنگین به چه نکاتی توجه کنیم؟

برای خرید انکر باربری سنگین، ابتدا باید نوع بتن، شرایط بارگذاری و مشخصات اتصال مشخص شود. قطر و طول انکر باید با هندسه صفحه فولادی، ضخامت قطعه و عمق موردنیاز کاشت هماهنگ باشند. سپس ظرفیت طراحی، وضعیت بتن ترک‌خورده یا غیرترک‌خورده و محدودیت‌های فاصله از لبه بررسی می‌شوند. در اتصالات صنعتی دارای بار متناوب، وجود ارزیابی مناسب برای شرایط دینامیکی اهمیت بیشتری پیدا می‌کند. جنس فولاد و پوشش محافظ نیز باید با رطوبت و شرایط خوردگی محیط متناسب باشند. علاوه بر مشخصات خود انکر، وجود ابزار نصب مناسب و کنترل گشتاور از موضوعات مهم اجرای اتصال است؛ زیرا نصب نامناسب می‌تواند عملکرد یک محصول مهندسی‌شده را نیز تحت تأثیر قرار دهد.

خرید عمده انکر باربری سنگین برای پروژه‌های صنعتی

در خرید عمده انکر باربری سنگین، یکنواختی مشخصات فنی محصولات و قابلیت تأمین تعداد موردنیاز پروژه اهمیت ویژه‌ای دارد. برای صفحات فولادی دارای چند نقطه مهار، قطر، طول و نوع انکر باید با نقشه اجرایی و مشخصات طراحی مطابقت داشته باشد. تغییر برند یا جایگزینی یک انکر با محصول ظاهراً مشابه، بدون بررسی ظرفیت و شرایط نصب ممکن است با الزامات پروژه سازگار نباشد. در سفارش‌های عمده، تعداد در بسته، وضعیت موجودی و امکان تأمین مجدد نیز باید بررسی شوند. برای کنترل کیفیت، اطلاعات شناسایی محصول و مدارک فنی مرتبط با محموله اهمیت دارند. تعیین سایز، تعداد، شرایط بسته‌بندی و مشخصات فنی پیش از ثبت سفارش، احتمال مغایرت اقلام و هزینه‌های اضافی را کاهش می‌دهد.

نحوه نصب انکر باربری سنگین روی بتن

نصب انکر باربری سنگین باید مطابق دستور سازنده و الزامات طراحی اتصال انجام شود. در انکرهای انبساطی، قطر سوراخ‌کاری، عمق کاشت و شرایط بتن بر عملکرد مکانیزم مهار تأثیر مستقیم دارند. تمیزبودن سوراخ و قرارگیری صحیح انکر نیز باید مطابق روش نصب مورد تأیید کنترل شود. در انکرهای دارای مکانیزم کنترل گشتاور، مقدار گشتاور تعیین‌شده برای همان محصول اهمیت دارد و نباید از مقادیر مربوط به برند یا خانواده دیگر استفاده شود. فاصله از لبه بتن، فاصله میان انکرها و ضخامت عضو بتنی نیز باید با نقشه و مشخصات اجرایی مطابقت داشته باشند. نصب و کنترل اتصالات باربر و حساس باید توسط افراد آموزش‌دیده و صلاحیت‌دار انجام شود.

پنج مرحله اصلی کنترل نصب:

۱. بررسی محل اتصال: نوع بتن، ضخامت بستر، محل نقاط مهار و فاصله از لبه کنترل شود.

۲. کنترل سوراخ‌کاری: قطر و عمق سوراخ با مشخصات فنی انکر و نوع مته مطابقت داشته باشد.

۳. کنترل پاک‌سازی: وضعیت گردوغبار و ذرات باقی‌مانده در سوراخ مطابق الزامات نصب بررسی شود.

۴. کنترل قرارگیری انکر: موقعیت، عمق کاشت و نحوه استقرار مکانیزم انبساطی با دستور نصب هماهنگ باشد.

۵. کنترل اتصال نهایی: فعال‌شدن صحیح مکانیزم، گشتاور مجاز و وضعیت قطعه متصل‌شونده بررسی شود.

در اتصالات صنعتی که به ابزار کنترل گشتاور یا تجهیزات نصب اختصاصی نیاز دارند، انتخاب متعلقات جانبی و نصب متناسب با سیستم انکر از عوامل مهم اجرای صحیح اتصال محسوب می‌شود.

سوالات متداول درباره انکر باربری سنگین

آیا انکر باربری سنگین برای بتن ترک‌خورده مناسب است؟

بعضی انکرهای باربری سنگین دارای ارزیابی فنی برای بتن ترک‌خورده هستند، اما تمام محصولات این گروه چنین قابلیتی ندارند. وضعیت بتن و محدوده مجاز استفاده باید با مدارک فنی محصول تطبیق داده شود. در پروژه‌های سازه‌ای، فرضیات طراحی و احتمال ایجاد ترک در طول عمر سازه نیز اهمیت دارند.

آیا انکر باربری سنگین در برابر زلزله مقاوم است؟

مقاومت در برابر بارگذاری لرزه‌ای به طراحی انکر و ارزیابی فنی همان محصول بستگی دارد. بعضی انکرهای تخصصی برای شرایط لرزه‌ای مشخص دارای ارزیابی هستند، اما اصطلاح باربری سنگین به‌تنهایی نشان‌دهنده این قابلیت نیست. طراحی مجموعه اتصال و وضعیت بتن نیز باید متناسب با الزامات لرزه‌ای پروژه بررسی شود.

آیا انکر سنگین برای نصب ماشین‌آلات دارای ارتعاش مناسب است؟

استفاده از انکر سنگین در ماشین‌آلات دارای ارتعاش به نوع بارگذاری و مدارک فنی محصول وابسته است. برخی انکرها برای بارهای دینامیکی یا خستگی ارزیابی شده‌اند، اما ظرفیت استاتیکی بالا به‌تنهایی نشان‌دهنده مقاومت مناسب در برابر بار متناوب نیست. طراحی اتصال باید شرایط واقعی عملکرد تجهیزات را در نظر بگیرد.

تفاوت انکر سنگین گوه‌ای و غلافی چیست؟

انکر گوه‌ای معمولاً با بازشدن کلیپس روی مخروط انتهایی در بتن مهار می‌شود، در حالی که انکر غلافی از پوشش فلزی انبساط‌پذیر در اطراف بخشی از بدنه استفاده می‌کند. این تفاوت بر هندسه اتصال، قطر مته و شرایط نصب تأثیر دارد. هیچ‌یک از این دو مکانیزم به‌طور مطلق ظرفیت بیشتری ندارند و عملکرد نهایی به طراحی محصول وابسته است.

آیا انکر باربری سنگین را می‌توان دوباره استفاده کرد؟

بیشتر انکرهای انبساطی برای استفاده مجدد از خود بدنه طراحی نشده‌اند. پس از فعال‌شدن مکانیزم مهار، اجزای انبساطی ممکن است تغییر شکل داده باشند و بازکردن مهره یا قطعه متصل‌شونده به معنی امکان نصب مجدد انکر نیست. قابلیت استفاده مجدد باید صراحتاً در اطلاعات فنی سازنده تعریف شده باشد.

حداقل فاصله انکر باربری سنگین از لبه بتن چقدر است؟

حداقل فاصله انکر از لبه بتن به قطر، عمق کاشت، مقاومت بتن و مقدار بار واردشده بستگی دارد. برای انکرهای مختلف نمی‌توان یک عدد ثابت تعیین کرد. همچنین حداقل فاصله مجاز نصب ممکن است با فاصله موردنیاز برای دستیابی به ظرفیت طراحی کامل متفاوت باشد. فاصله نهایی باید بر اساس مدارک فنی و محاسبات اتصال مشخص شود.

آیا انکر سنگین در بتن با ضخامت کم قابل نصب است؟

امکان نصب انکر در بتن با ضخامت محدود به حداقل ضخامت مجاز بستر برای همان محصول وابسته است. عمق کاشت زیاد ممکن است با ضخامت عضو بتنی سازگار نباشد و خطر آسیب یا شکست بتن را افزایش دهد. بعضی انکرها دارای عمق کاشت جایگزین هستند، اما این ویژگی باید در مدارک فنی همان محصول تعریف شده باشد.

آیا انکر باربری سنگین برای نصب در آجر و بلوک مناسب است؟

بیشتر انکرهای مکانیکی سنگین تخصصی برای بتن طراحی می‌شوند و استفاده از آن‌ها در آجر یا بلوک بدون تأیید سازنده مناسب نیست. مصالح بنایی از نظر مقاومت، توخالی‌بودن و رفتار تحت فشار انبساط با بتن تفاوت دارند. برای چنین بسترهایی باید سیستم مهار مخصوص مصالح بنایی انتخاب شود و ظرفیت اتصال نیز متناسب با نوع مصالح بررسی گردد.

آیا قطر بیشتر انکر به معنی تحمل بار بالاتر است؟

افزایش قطر می‌تواند ظرفیت فولاد و بعضی ویژگی‌های اتصال را تغییر دهد، اما به‌تنهایی به معنی ظرفیت باربری بیشتر نیست. شکست بتن، فاصله از لبه، عمق کاشت و نوع مکانیزم نیز در عملکرد انکر نقش دارند. بنابراین مقایسه ظرفیت دو انکر باید بر اساس اطلاعات طراحی و شرایط یکسان انجام شود.

جمع‌بندی و خرید انکر باربری سنگین از کالا عمران

برای خرید انکر باربری سنگین باید ابتدا شرایط بتن، نوع بارگذاری، ظرفیت طراحی، قطر و عمق کاشت مشخص شود. انکرهای گوه‌ای و غلاف‌دار سنگین برای اتصالات صنعتی و ساختمانی با نیازهای متفاوت طراحی شده‌اند و انتخاب میان آن‌ها باید بر اساس مشخصات فنی انجام شود. برندهای هیلتی، فیشر، ایندکس و آپولو میا در حوزه اتصالات تخصصی گزینه‌های متنوعی ارائه می‌کنند و محصولات ایرانی نیز برای برخی کاربردها از نظر ابعاد و شرایط تأمین قابل مقایسه هستند. در خرید عمده و پروژه‌ای، تطبیق مشخصات کالا با نقشه اجرایی، شرایط بسته‌بندی و مدارک فنی اهمیت بیشتری پیدا می‌کند. مجموعه کالا عمران با عرضه انکرهای مکانیکی و تجهیزات مرتبط، امکان مقایسه مشخصات محصولات را برای نیازهای ساختمانی و صنعتی فراهم می‌کند. انتخاب نهایی باید متناسب با شرایط واقعی پروژه و الزامات طراحی اتصال انجام شود.
