معرفی بولت فوق سنگین HSL

بولت های خانواده HSL برند هیلتی به 4 دسته به نام های HSL-3 / HSL-3-G / HSL-3-SK / HSL-GR تقسیم بندی می شوند. مهم ترین تفاوت بولت HSL 3 نسب به بولت های HSA و یا HST شرکت هیلتی نحوه نصب محصول می باشد. در نمونه های HSA و HST ابتدا بولت در داخل بتن نصب و سپس پلیت بر روی آن ها نصب می شود. در سبک بولت HSL 3 پلیت بر روی حفره داخل بتن جایگذاری شده و سپس انکر HSL نصب می شود.

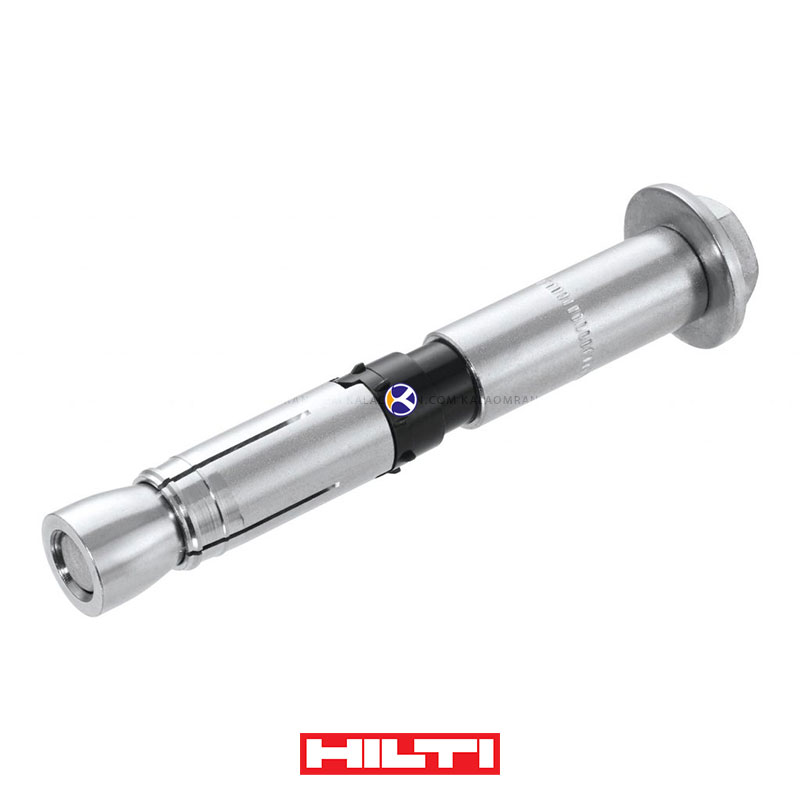

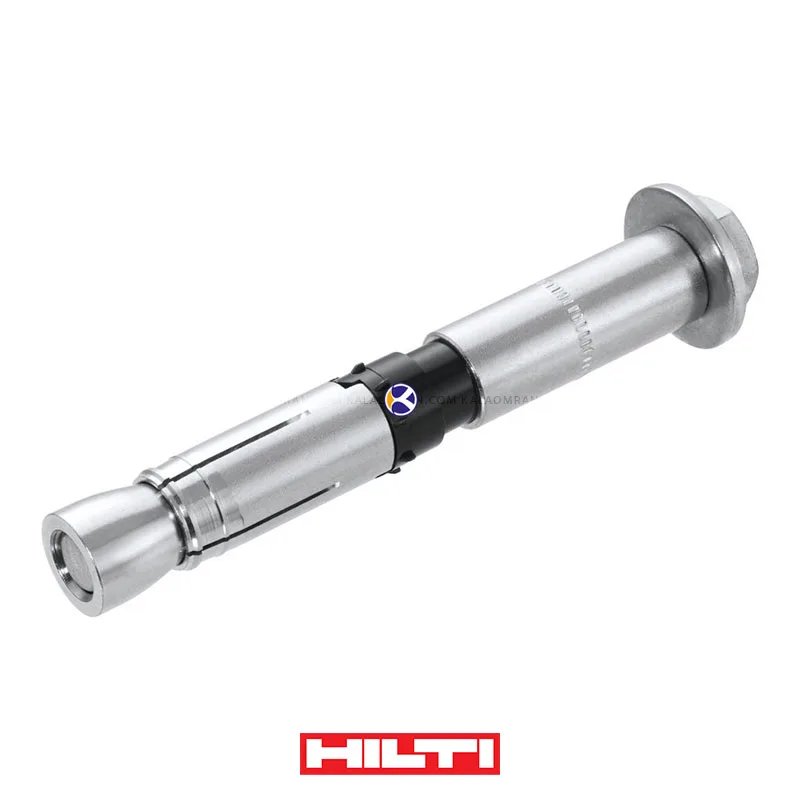

بررسی بولت فوق سنگین HSL-3 M8

بولت مکانیکی در کلاس انکر های فوق سنگین از برند هیلتی HILTI به کد فنی HSL-3 در سایز 8 میلی متر و طول های ارائه شده برای این انکر 98 و 118 میلی متر می باشد. انکر با قابلیت باز شوندگی، مناسب برای بتن های ترک دار و بدن ترک که در این زمینه توانسته تائیدیه های ETA و ESR را کسب کند.

از برجسته ترین ویژگی های این انکر می توان به ظرفيت باربری کششی و برشي بالا و همچینین مناسب برای باربری های ديناميکی شامل خستگی، زلزله و شوک اشاره نمود. مواد اولیه به کار رفته در این انکر فولاد با مقاومت بالا (گرید 8.8) می باشد. انکر HSL سایز 8 در طول 98 با کد اختصاصی 8/20 و طول 118 با کد 8/40 معرفی شده که اعداد 20 و 40 نشان دهنده نهایت قطر صفحه پلیت می باشد.

کاربرد های محصول

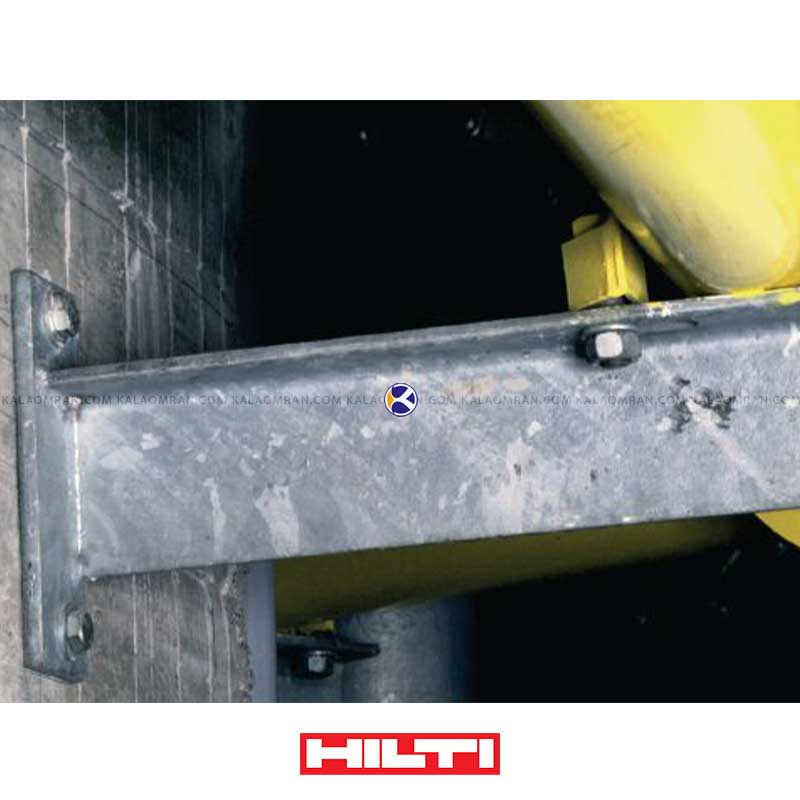

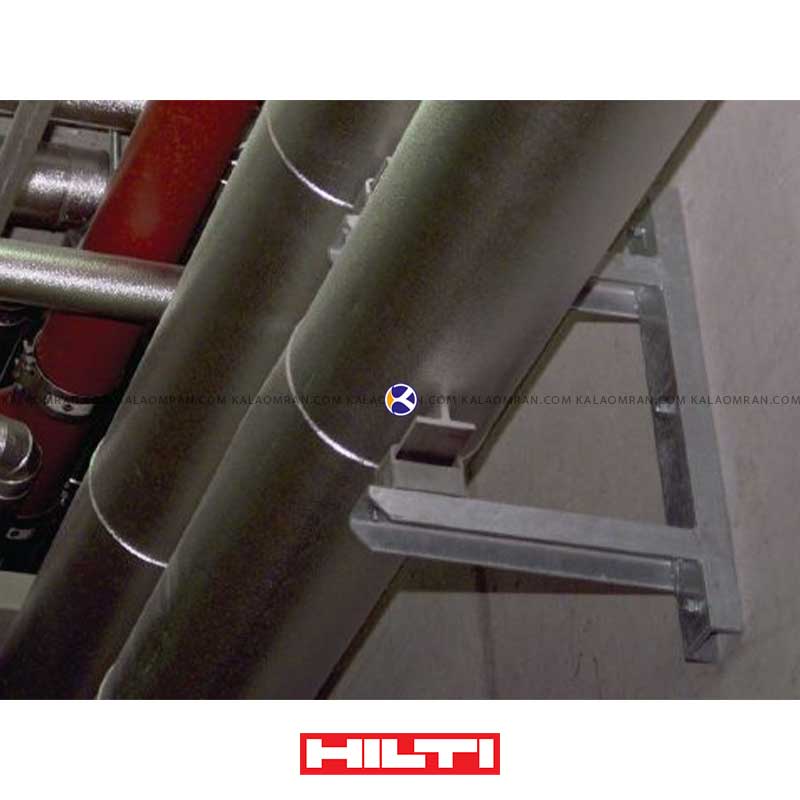

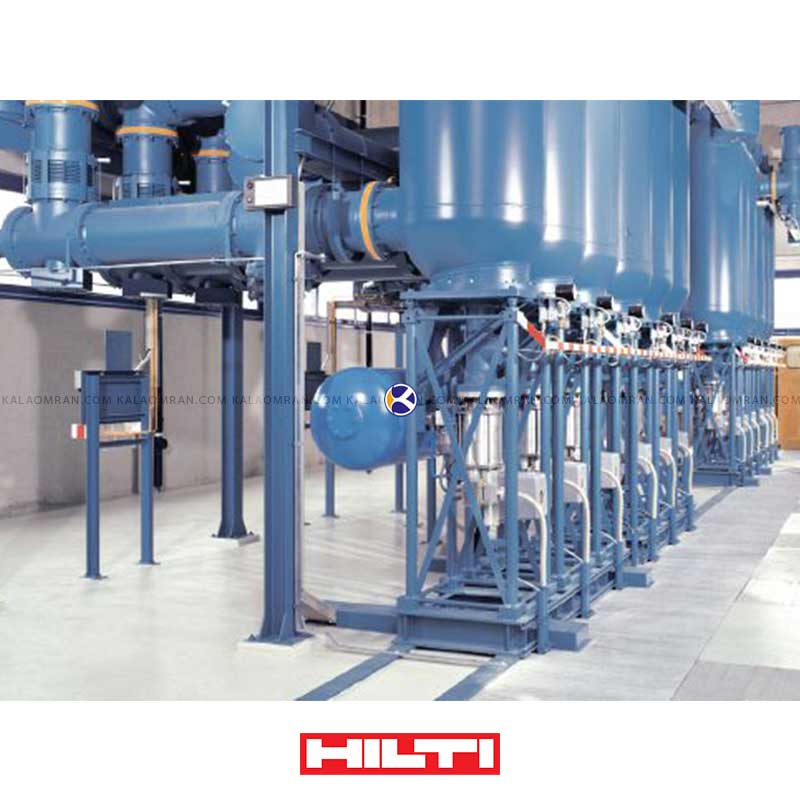

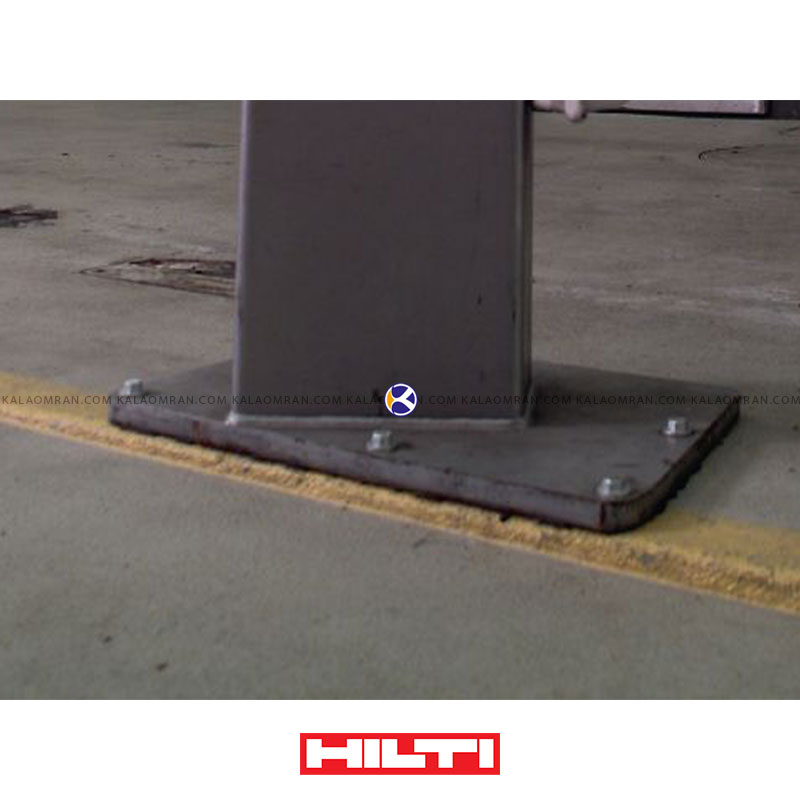

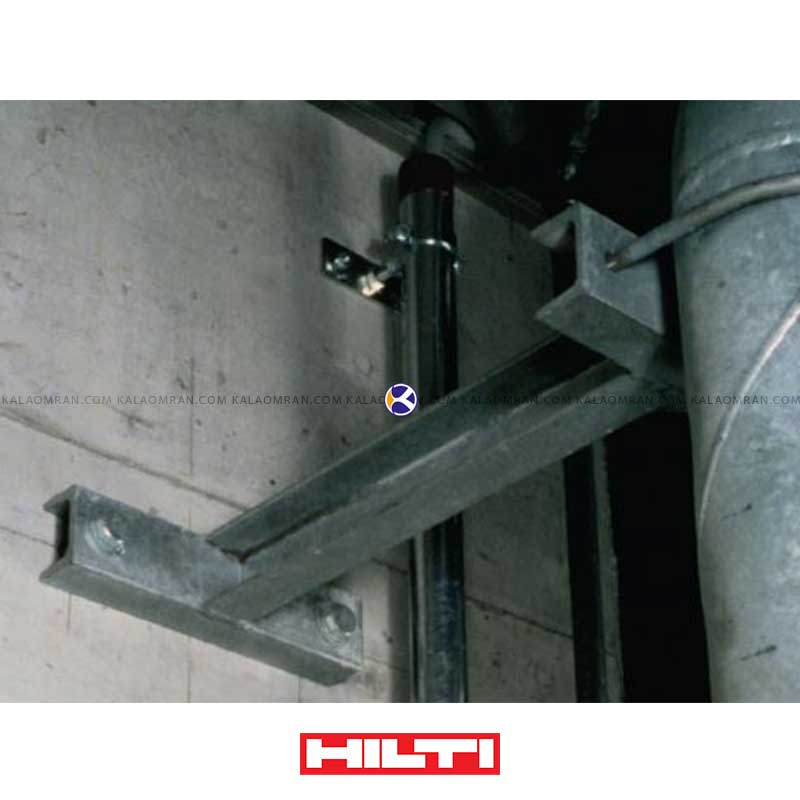

از کاربرد های بولت HSL-3 می توان به: اتصالات با باربری سنگين در محيط های با ضريب ايمنی بالا يا کاربری های ديناميکی مانند نيروگاه های اتمی اشاره کرد. همچنین مناسب برای کاربری هايی که نياز به گستره وسيعی از اطلاعات فنی و تائيديه های بين المللی می باشد. به طور مثال ماشين آلات و تجهيزات سنگين، ستون های فلزی، ساپورت های لوله های سنگين، پمپ ها، ساپورت تيرهای فلزی، تجهيزات پزشکی اشاره نمود .

اسناد و تائیدیه های کسب شده

تائیدیه های کسب شده توسط بولت HSL 3 به ترتیب BZS/shock, ETA, Fatigue, Fire, ICC-ES report (concrete), Seismic, VDS می باشند که اسناد ارائه شده از طرف سایت هیلتی را برای مشاهده و یا ذخیره سازه برای شما فراهم کرده ایم.

Approval-document-ASSET-DOC-LOC-11
Approval-document-ASSET-DOC-LOC-9373252
CAD-BIM-Typicals-ASSET-DOC-LOC-5849918
Documentation-ASSET-DOC-APPROVAL-0608
Mechanical-Anchors-Inspection-Form-Brochure

نحوه نصب و اجرا بولت HSL 3 سایز 8

برای نصب انکر HSL-3 سایز 8 در مرحله اول با دریل و یا دریل کرگیری حفره ای به سایز 12 میلی متر و عمق 60 میلی متر ایجاد کنید. به یاد داشتیه باشید که حداقل ضخامت بتن برای HSL-3 سایز 8 می بایست 120 میلی متر باشد. در مرحله دوم به وسیله فشار باد اقدام به تمیز نمودن حفره ایجاد شده کنید.

به یاد داشته باشید که تمیز نمودن کامل حفره از مهترین عوامل در نصب انکر های مکانیکی و یا شیمیایی می باشد که باید به آن به درستی عمل کرد. در مرحله سوم صفحه پلیت را با مته سایز 14 میلی متر سوراخ کنید. در مرحله چهارم بعد از جایگذاری سوراخ صفحه پلیت بر روی خفره ایجاد شده در بتن، انکر را بر روی صفحه پلیت گذاشته و به وسیله چکش به داخل حفره هدایت کنید. در مرحله پنجم به وسیله ترکمتر انکر را 25 Nm بچرخانید.

به یاد داشته باشید که تمامی اعداد درج شده در تست کشش و برش این انکر که در بروشور و یا کاتالوگ های ارائه شرکت هیلتی برای انکر HSL-3 ، در شرایط به دست آمده که تمامی نکات اجرائی به درستی رعایت شده است. مجموعه کالا عمران هیچ گونه مسئولیتی نسب به اطلاعات فنی منتشر شده از سوی شرکت هیلتی ندارد.
