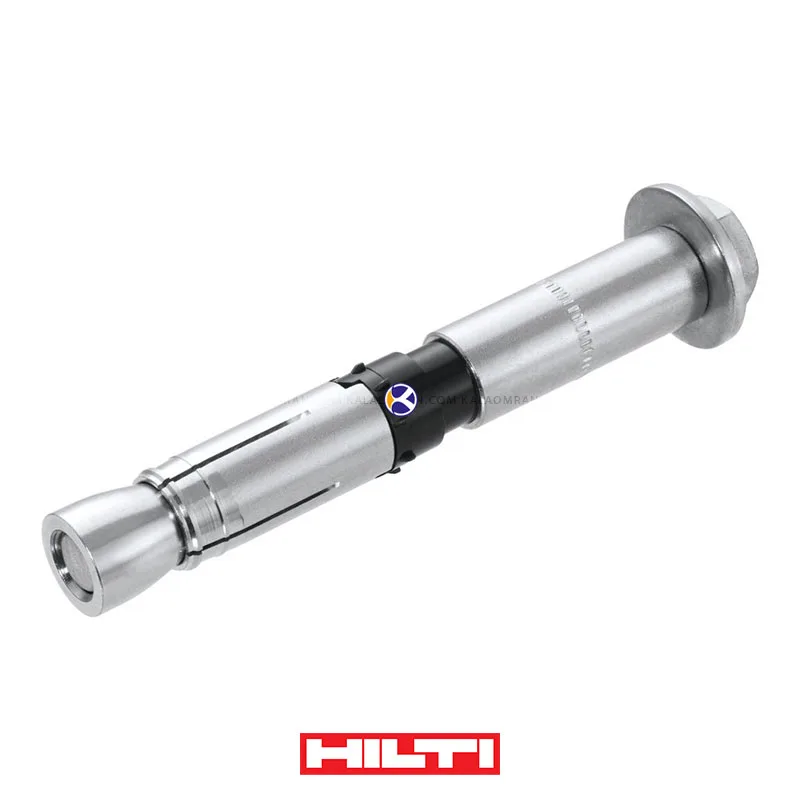

بولت HSL-3 M20 هیلتی

رول بولت HSL سایز رول بولت  20 طول 163 / 183 / 213 انکر باربری سنگین برند : هیلتی / HILTI
شناسه محصول : 33859
Accordion
خرید حضوری
امکان خرید حضوری در شعبه مرکزی
برای هماهنگی خرید کالاهای دارای نشان خرید حضوری در فروشگاه کالا عمران می توانید به آدرس تهران - خیابان حافظ - خیابان سرهنگ سخایی - کوچه سادات شریف - پلاک 11 مراجعه حضوری کنید. برای دیگر محصولات داخل سایت نیز می توانید با هماهنگی قبلی با شماره 02163941 به صورت حضوری تشریف بیاورید.
گارانتی
اصالت و سلامت فیزیکی کالا
تمامی محصولاتی که در فروشگاه کالا عمران مشاهده می کنید اصلی بوده اند و همگی قبل از ارسال توسط کارشناسان این مجموعه بررسی سلامت فیزیکی می شوند. در این مجموعه هیچ گونه کالای غیر اصلی به هیچ عنوان به فروش نمی رسد. محصولاتی که دارای گارانتی شرکتی نیز باشند هم به صورت جداگانه و با مدت گارانتی اعلام شده از سوی کمپانی در توضیحات محصول ذکر شده است.
بسته بندی - ارسال
بسته بندی استاندارد و ارسال فوری محصولات
در خرید های اینترنتی، بسته بندی درست محصول و همچنین مدت زمان تحویل کالا همیشه یکی از معضلات مشتریان بوده است. در مجموعه کالا عمران تمامی کالا ها در قسمت انبار بررسی و طبق استاندارد های این مجموعه برای مشتریان بسته بندی خواهد شد. برای ارسال محصولات در تهران و در شهرستان ها نیز سریع ترین روش های ارسالی اعم از پیک - ماشین - وانت - پست - تیپاکس - ترمینال - باربری و سیستم هوایی برای مشتریان صورت می گیرد.
قیمت:

1.400.000 تومان

توضیحات

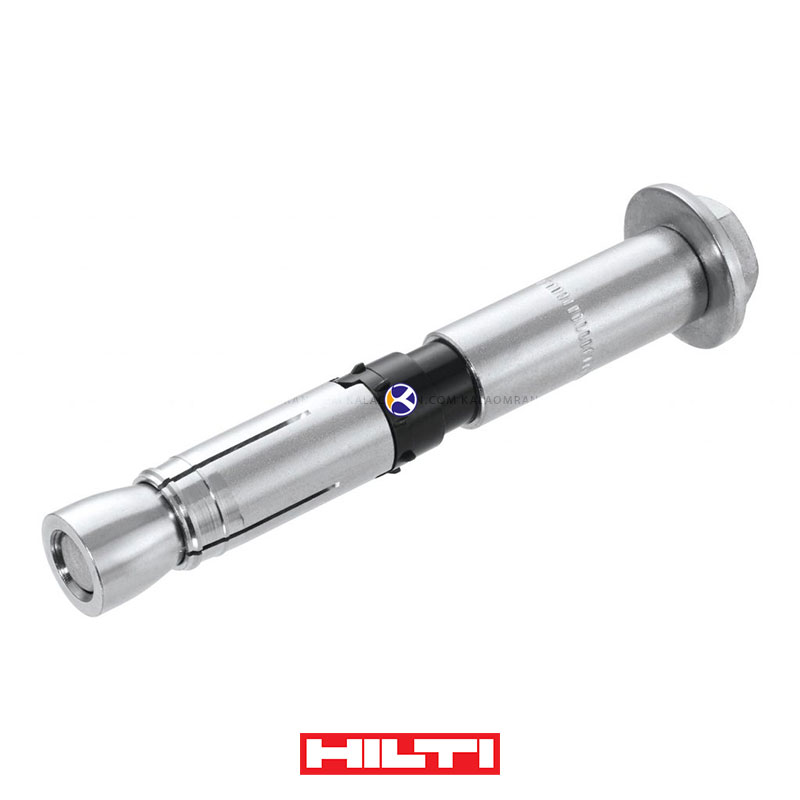

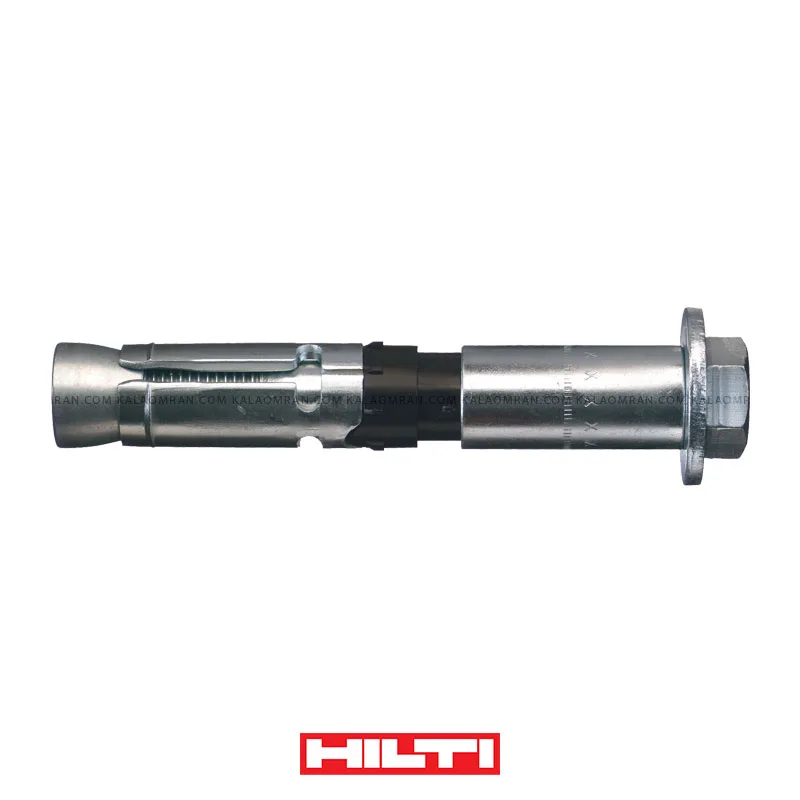

 معرفی رول بولت هیلتی مدل HSL3

رول بولت در کلاس انکر های فوق سنگین از برند هیلتی HILTI به کد فنی HSL-3 در سایز 20 میلی متر و طول های ارائه شده برای این سایز انکر 163 – 183 و 213 میلی متر می باشد.
انکر با قابلیت باز شوندگی، مناسب برای بتن های ترک دار و بدن ترک که در این زمینه توانسته تائیدیه های ETA و ESR را کسب کند.

ویژگی های رول بولت هیلتی HSL3

از برجسته ترین ویژگی های این انکر می توان به ظرفيت باربری کششی و برشي بالا و همچینین مناسب برای باربری های ديناميکی شامل خستگی، زلزله و شوک اشاره نمود. مواد اولیه به کار رفته در این انکر فولاد با مقاومت بالا (گرید 8.8) می باشد.

سایز بندی رول بولت هیلتی HSL3

انکر HSL سایز 20 در طول 163 با کد اختصاصی 20/10 – طول 183 با کد 20/30 و طول 213 با کد 20/60 معرفی شده که اعداد 10 – 30 و 60 نشان دهنده نهایت قطر صفحه پلیت می باشد.

کاربرد های رول بولت هیلتی HSL3

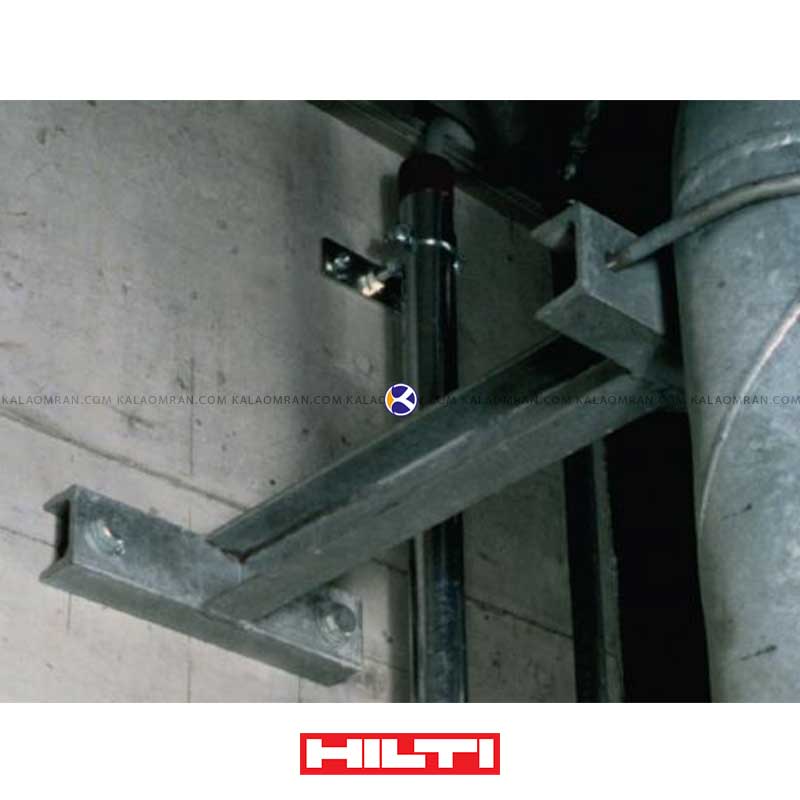

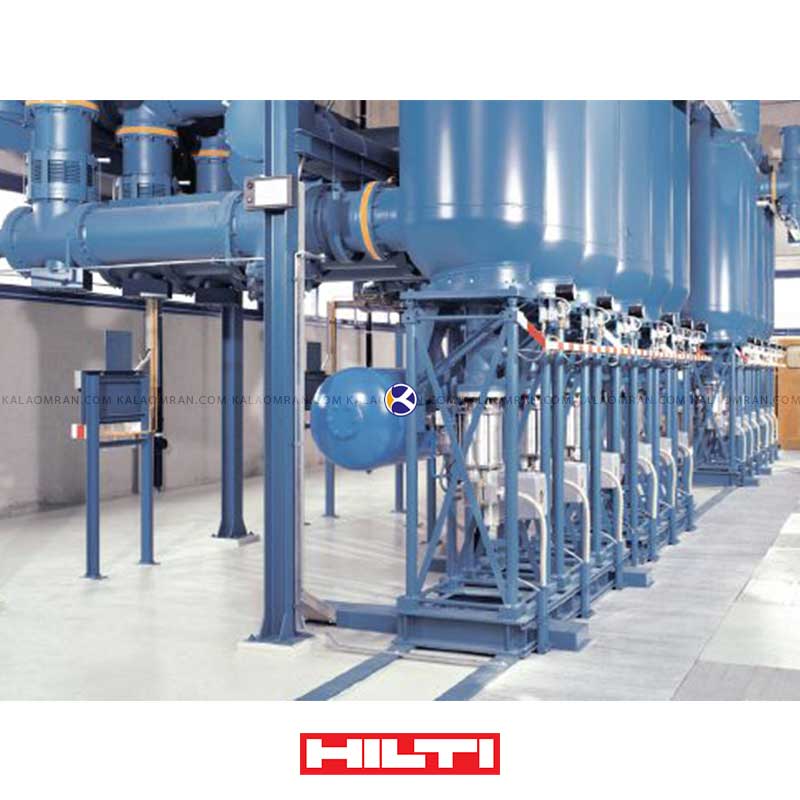

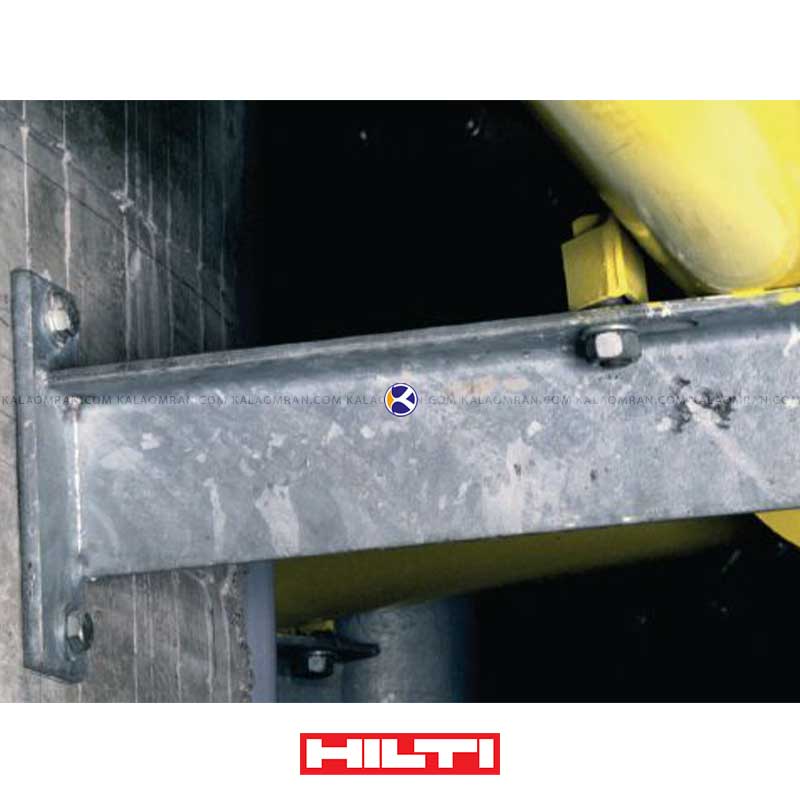

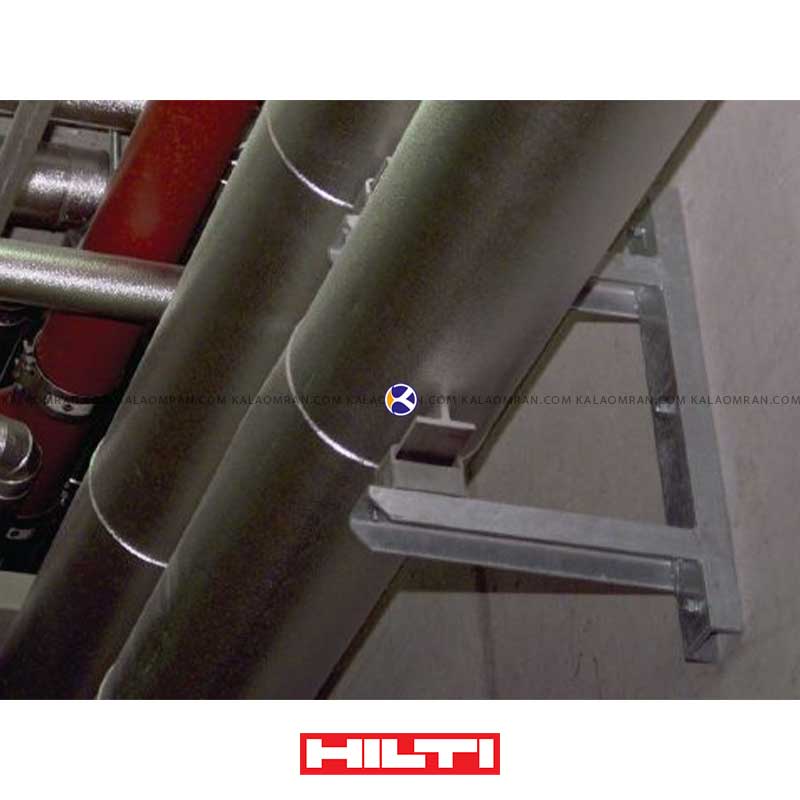

از کاربرد های انکر HSL-3 می توان به: اتصالات با باربری سنگين در محيط های با ضريب ايمنی بالا يا کاربری های ديناميکی مانند نيروگاه های اتمي – مناسب برای کاربری هايی که نياز به گستره وسيعی از اطلاعات فنی و تائيديه های بين المللی می باشد از جمله: ماشين آلات و تجهيزات سنگين، ستون های فلزی، ساپورت های لوله های سنگين، پمپ ها، ساپورت تيرهای فلزی، تجهيزات پزشکی اشاره نمود .

تفاوت میان رول بولت های هیلتی

انکر بولت های خانواده HSL هیلتی به 5 دسته به نام های HSL-3 / HSL-3-G / HSL-3-SK / HSL-GR / HSL-3B تقسیم می شوند. مهم ترین تفاوت انکر HSL-3 نسب به انکر های HSA و یا HST شرکت هیلتی نحوه نصب محصول بوده که در نمونه های HSA و HST ابتدا انکر در داخل بتن نصب و سپس پلیت بر روی آن ها نصب شده اما در سبک HSL-3 پلیت بر روی حفره داخل بتن جایگذاری شده و سپس انکر HSL نصب می شود. اگر در خصوص نحوه نصب این محصول احتیاج به مشاوره داشتید، کارشناسان مجموعه کالا عمران در خدمت شما می باشند.

تائدیه های کسب شده توسط رول بولت هیلتی HSL3

تائیدیه های کسب شده توسط  رول بولت هیلتی HSL 20 نسل 3 به ترتیب BZS/shock, ETA – Fatigue – Fire – ICC-ES report (concrete), Seismic, VDS می باشند که اسناد ارائه شده از طرف سایت هیلتی را برای مشاهده و یا ذخیره سازه برای شما فراهم کرده ایم.

Approval-document-ASSET-DOC-LOC-11
Approval-document-ASSET-DOC-LOC-9373252
CAD-BIM-Typicals-ASSET-DOC-LOC-5849918
Documentation-ASSET-DOC-APPROVAL-0608
Mechanical-Anchors-Inspection-Form-Brochure

طریقه نصب رول بولت هیلتی HSL 3

برای نصب انکر HSL-3 سایز 20 در مرحله اول با دریل و یا دریل کرگیری حفره ای به سایز 28 میلی متر در عمق 155 میلی متر ایجاد کنید.
به یاد داشتیه باشید که حداقل ضخامت بتن برای HSL-3 سایز 20 می بایست 250 میلی متر باشد.
در مرحله دوم به وسیله فشار باد اقدام به تمیز نمودن حفره ایجاد شده کنید.
به یاد داشته باشید که تمیز نمودن کامل حفره از مهترین عوامل در نصب انکر های مکانیکی و یا شیمیایی می باشد که باید به آن به درستی عمل کرد.
در مرحله سوم صفحه پلیت را با مته سایز 31 میلی متر سوراخ کنید.
در مرحله چهارم بعد از جایگذاری سوراخ صفحه پلیت بر روی خفره ایجاد شده در بتن، انکر را بر روی صفحه پلیت گذاشته و به وسیله چکش به داخل حفره هدایت کنید.
در مرحله پنجم به وسیله ترکمتر انکر را 200 Nm نیرو وارد کنید.

رول بولت هیلتی HSL

به یاد داشته باشید که تمامی اعداد درج شده در تست کشش و برش این انکر که در بروشور و یا کاتالوگ های ارائه شرکت هیلتی برای انکر HSL-3 ، در شرایط به دست آمده که تمامی نکات اجرائی به درستی رعایت شده است.

نمایدگی رول بولت هیلتی HSL 3 در تهران

مجموعه کالا عمران هیچ گونه مسئولیتی نسب به اطلاعات فنی منتشر شده از سوی شرکت هیلتی ندارد.
برای دریافت پیش فاکتور می توانید اطلاعات خود را در قسمت دریافت استعلام فرمائید و یا از طریق واتس اپ – تلگرام در ارتباط باشید.
تمامی مطالب ارائه شده توسط کارشناسان سایت کالا عمران از منابع معتبر اروپایی و کاتالوگ های برند HILTI جمع آوری شده و کپی برداری از آن ها طبق فصل 3 ماده 12 قوانین جرائم یارانه ای در هر شرایط تجاری و غیر تجاری پیگرد قانونی دارد.
با دنبال کردن شبکه های مجازی کالا عمران  در اینستاگرام و کانال رسمی سایت کالا عمران در برنامه تلگرام از جدید ترین محصولات و تخفیفات اطلاع پیدا کنید

توضیحات تکمیلی

نام محصول

انکر HSL-3 سایز 20 میلی متر

برند

نوع انکر

کد فنی کالا

Heavy-duty anchor HSL-3 M 20/10
Heavy-duty anchor HSL-3 M 20/30
Heavy-duty anchor HSL-3 M 20/60

سایز انکر

طول انکر

, ,

نوع مهره

واشر

عمق سوراخکاری

125 میلی متر

قطر مته سوراخکاری

28 میلی متر

سایز سوراخکاری بیس پلیت

31 میلی متر

گشتاور مورد نیاز نصب

200 Nm

نهایت قطر صفحه پلیت

در سایز 20/10 نهایت 10 میلی متر
در سایز 20/30 نهایت 30 میلی متر
در سایز 20/60 نهایت 60 میلی متر

حداقل ضخامت بتن

250 میلی متر

تائیدیه ها

BZS/shock, ETA, Fatigue, Fire, ICC-ES report (concrete), Seismic, VDS

مناسب برای کار در

فضای داخل

موارد کاربردی

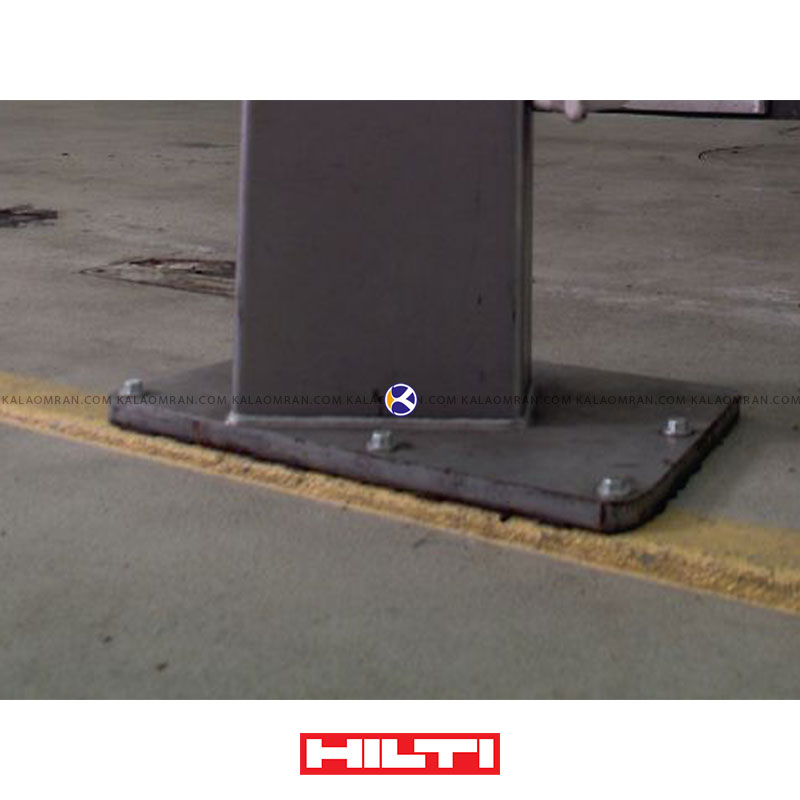

نصب سازه های سنگین مانند تیر ستون و بادبند و …
نصب تاسیسات سنگین و صنعتی
نصب جرثقیل
نصب تجهیزات دوار

ترکیب مواد

فولاد با مقاومت بالا (گرید 8.8)

ساخت کشور

ساخت کشور آلمان و یا کشور چین

بسته بندی

بسته بندی اصلی هیلتی

گارانتی

اصالت و سلامت فیزیکی کالا

برند

هیلتی / HILTI
