توضیحات

اطلاعات تکمیلی و راهنمای انتخاب محصول

پیچ آلنی یا پیچ آلن یکی از اتصال‌دهنده‌های پرکاربرد در مونتاژ ماشین‌آلات، تجهیزات صنعتی، قالب‌سازی و قطعات مکانیکی است که با ابزارخور شش‌گوش داخلی شناخته می‌شود. انواع پیچ آلنی شامل مدل‌های سراستوانه، سرخزینه، سرگرد و مغزی هستند که از نظر شکل سر، نحوه نصب و کاربرد تفاوت دارند. هنگام خرید پیچ آلنی باید نوع سر، قطر و گام رزوه، طول، کلاس مقاومتی و فضای دسترسی ابزار را متناسب با شرایط اتصال انتخاب کنید.

انواع پیچ آلنی و تفاوت کاربرد آن‌ها

پیچ‌های آلنی براساس شکل سر و نحوه درگیری با قطعات به گروه‌های مختلف تقسیم می‌شوند. ویژگی مشترک آن‌ها وجود حفره شش‌گوش داخلی برای استفاده از آچار آلن است، اما این شباهت به معنای کاربرد یا ظرفیت یکسان نیست. بعضی مدل‌ها برای ایجاد اتصال میان قطعات طراحی شده‌اند، درحالی‌که مدل‌هایی مانند پیچ مغزی بیشتر برای تنظیم یا تثبیت موقعیت قطعات استفاده می‌شوند.

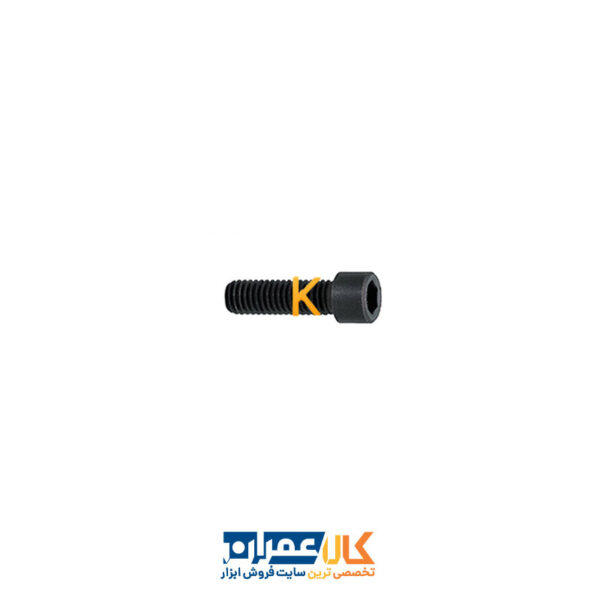

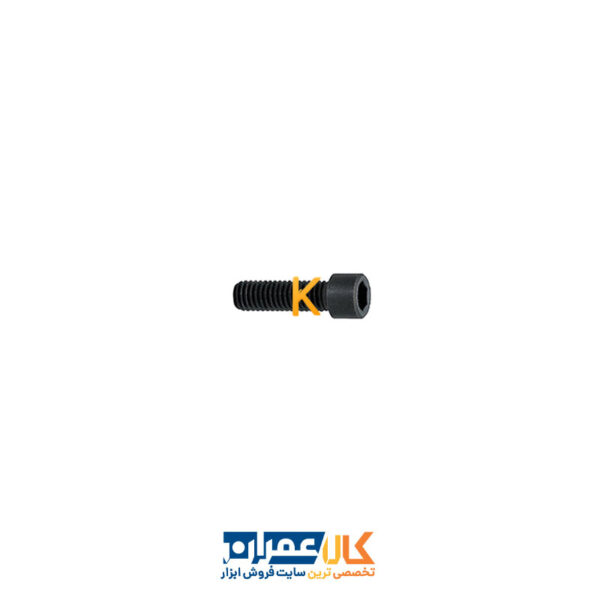

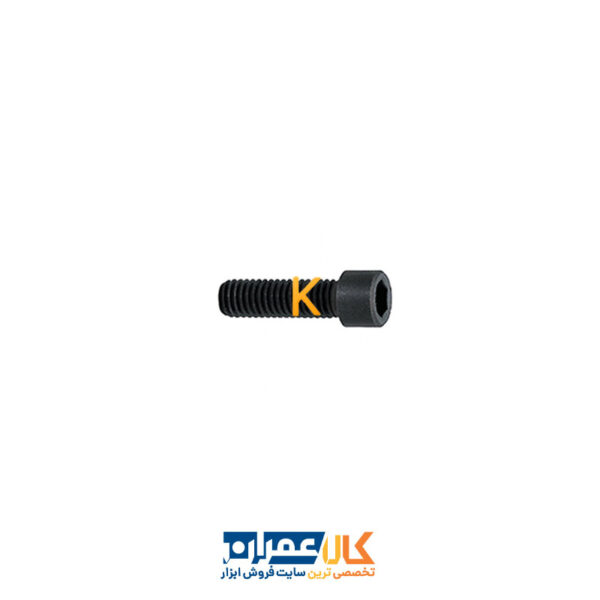

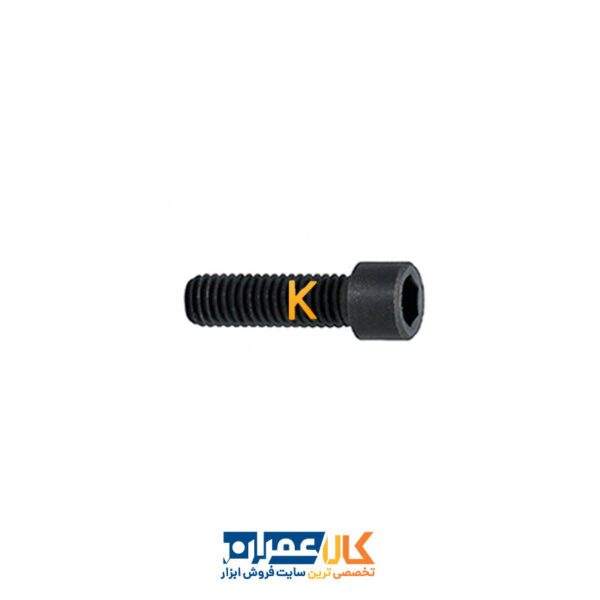

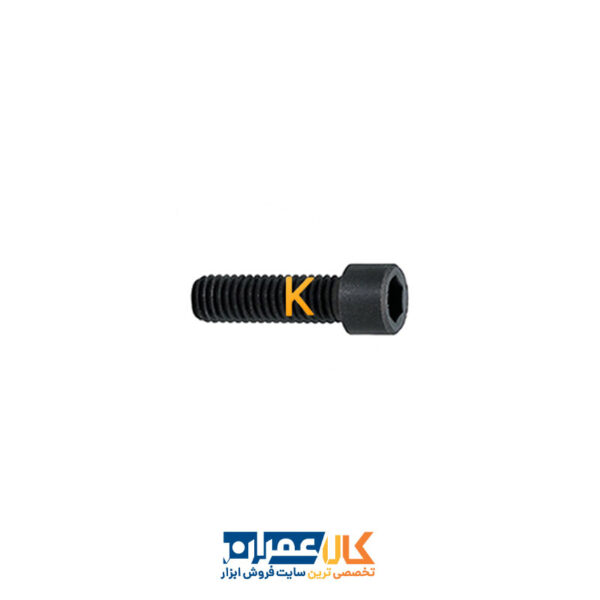

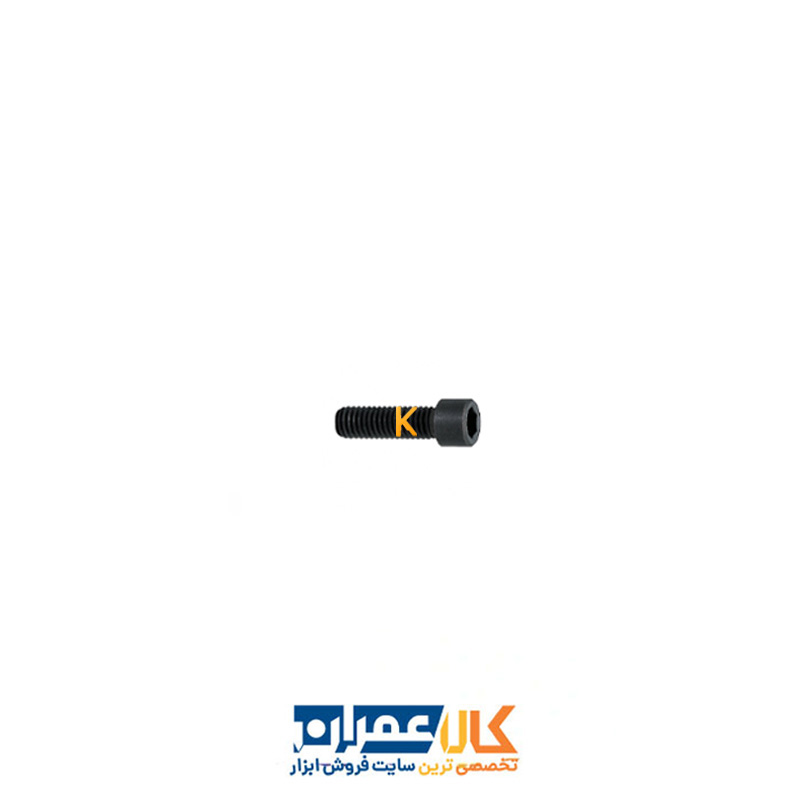

پیچ آلن سراستوانه

پیچ آلن سراستوانه دارای سر استوانه‌ای برجسته و ابزارخور شش‌گوش داخلی است. این مدل در مونتاژ ماشین‌آلات، قالب‌ها، تجهیزات مکانیکی و اتصالاتی که دسترسی محوری به ابزار وجود دارد کاربرد دارد. شکل سر باعث می‌شود آچار از امتداد محور پیچ وارد ابزارخور شود؛ بنابراین در محل‌هایی که فضای جانبی برای استفاده از آچار تخت یا بکس محدود است، این طراحی می‌تواند مناسب باشد.

هنگام انتخاب پیچ آلن سراستوانه، قطر و ارتفاع سر باید با فضای موجود هماهنگ باشند. اگر سر قرار است داخل قطعه قرار بگیرد، ایجاد نشیمن استوانه‌ای با ابعاد مناسب ضروری است. وجود ابزارخور داخلی به‌تنهایی باعث هم‌سطح شدن سر پیچ با سطح قطعه نمی‌شود.

در این مدل، طول اسمی معمولاً از زیر سر تا انتهای پیچ اندازه‌گیری می‌شود. هنگام تعویض پیچ در دستگاه یا تجهیزات صنعتی، باید این طول را از ارتفاع سر جدا در نظر گرفت تا عمق درگیری رزوه و فضای نصب به‌درستی مشخص شود.

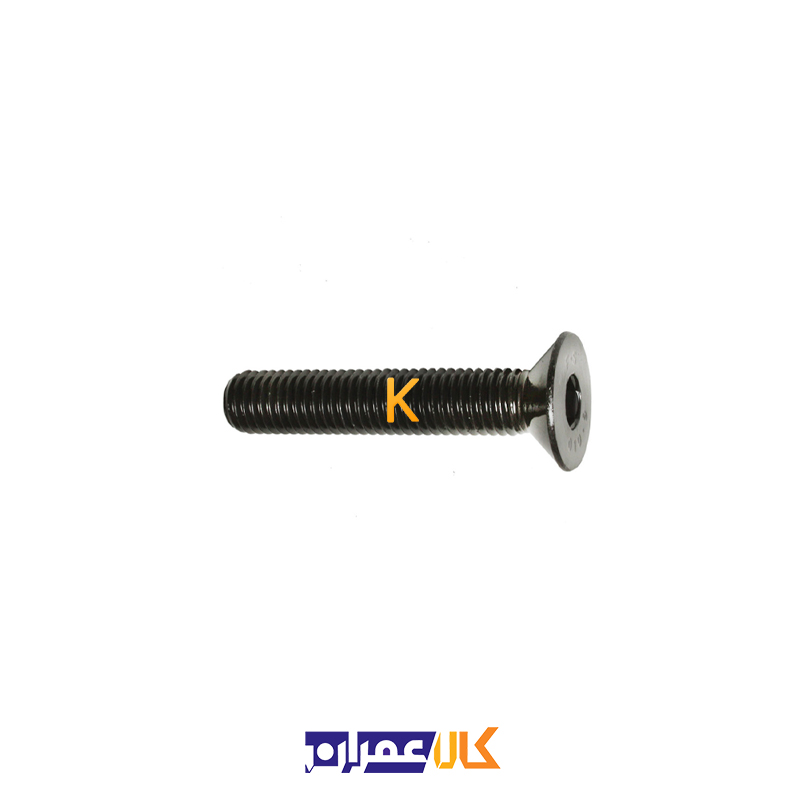

پیچ آلن سرخزینه یا سرتخت

پیچ آلن سرخزینه دارای سری با سطح زیرین مخروطی است که برای قرارگیری در نشیمن متناسب طراحی می‌شود. این ویژگی در قطعاتی کاربرد دارد که بیرون‌زدگی سر پیچ از سطح می‌تواند با عملکرد تجهیزات یا حرکت اجزای مجاور تداخل ایجاد کند.

نکته مهم هنگام خرید پیچ آلن سرخزینه، هماهنگی زاویه و ابعاد سر با محل خزینه است. اگر نشیمن به‌درستی آماده نشده باشد، تماس سر با قطعه ممکن است ناقص شود و حتی با افزایش نیروی بستن نیز اتصال مناسبی ایجاد نشود.

در پیچ‌های سرخزینه، طول اسمی معمولاً با احتساب سر اندازه‌گیری می‌شود. به همین دلیل، پیچ سرخزینه و پیچ سراستوانه با عدد طول یکسان الزاماً عمق نفوذ برابری ندارند. این تفاوت هنگام جایگزینی پیچ یا طراحی محل نصب باید بررسی شود.

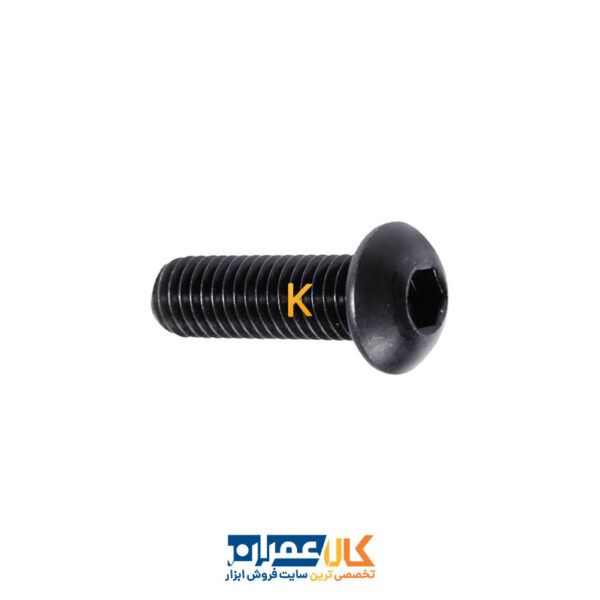

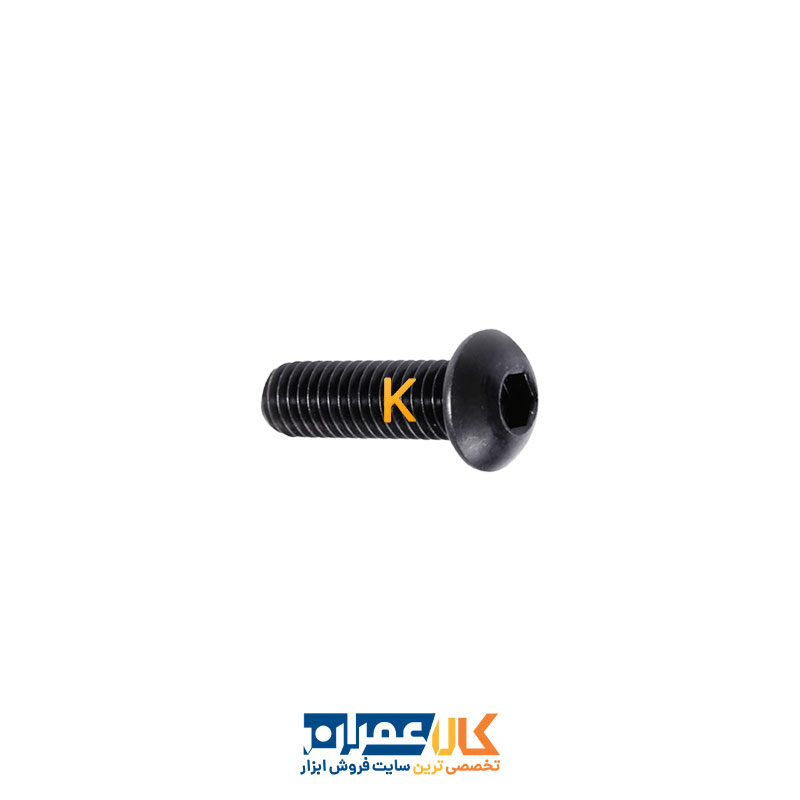

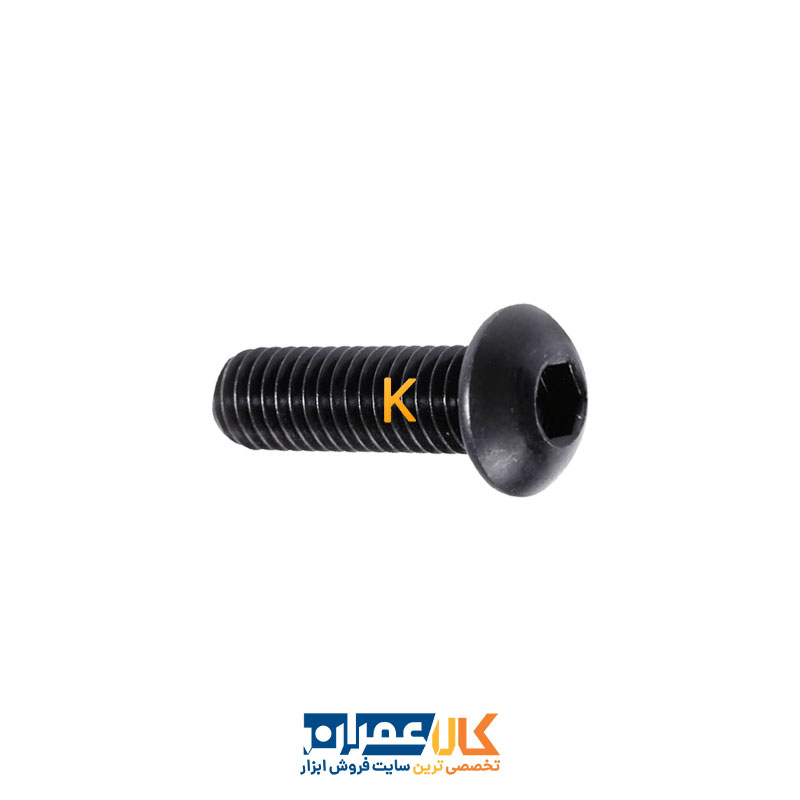

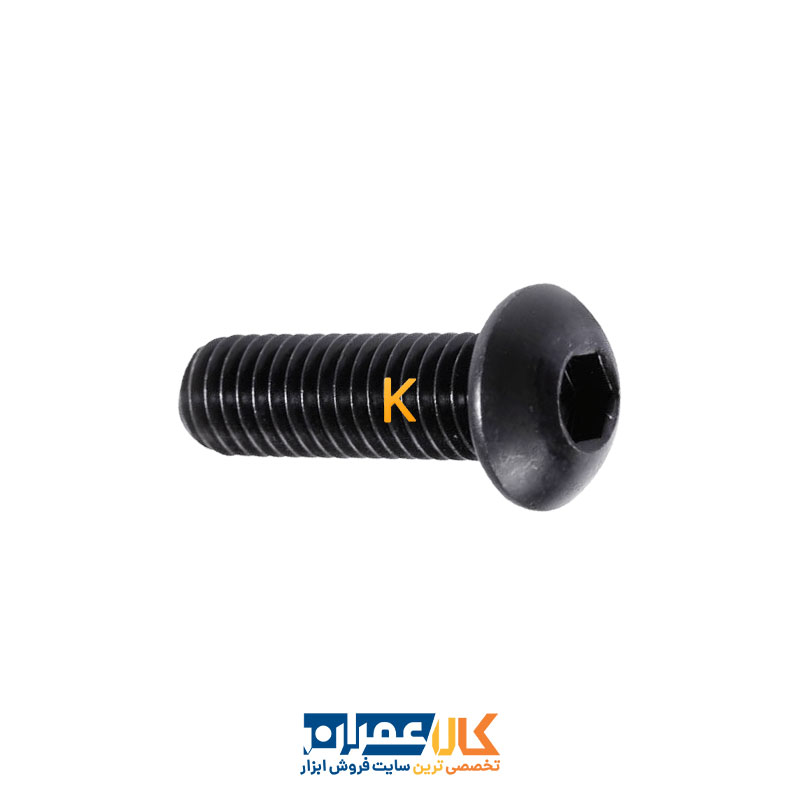

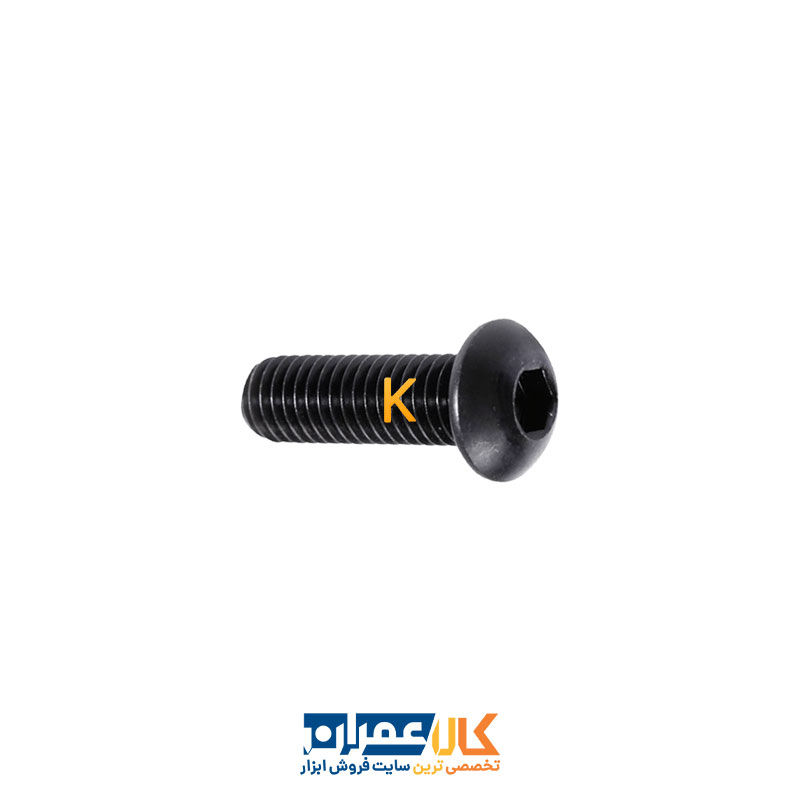

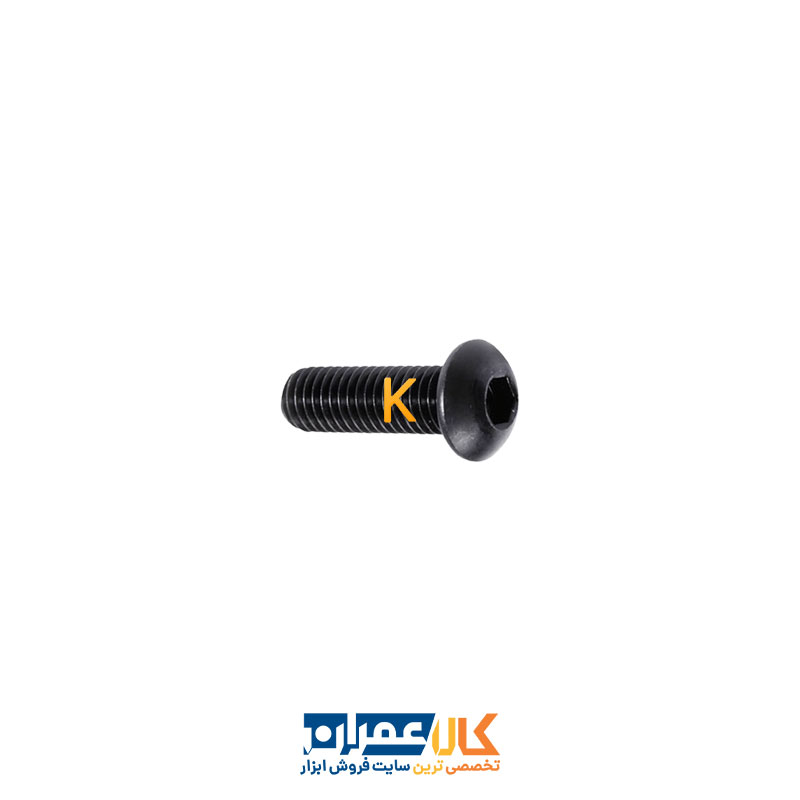

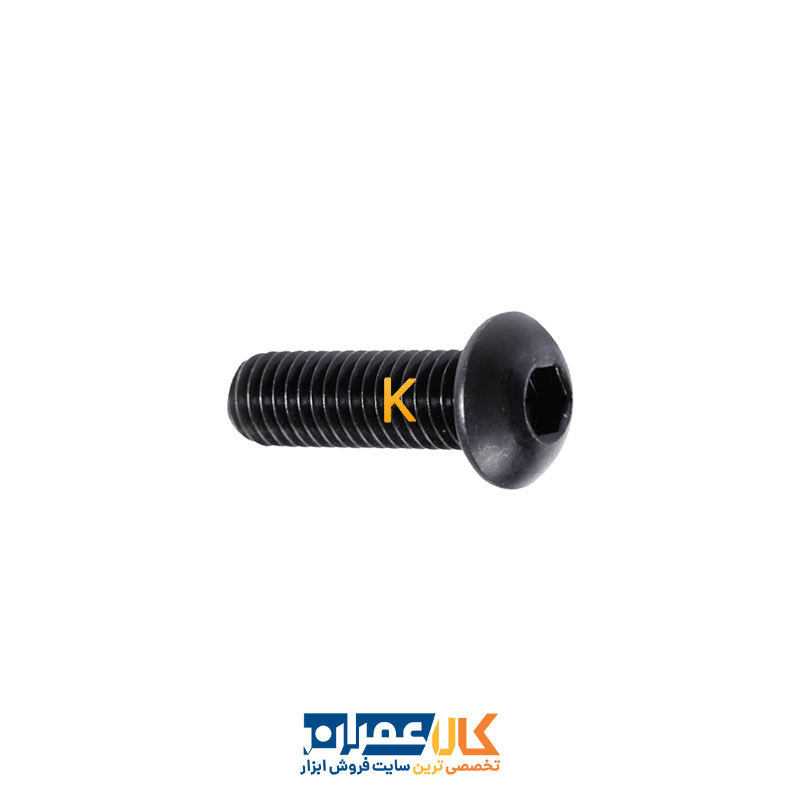

پیچ آلن سرگرد یا کله‌قارچی

پیچ آلن سرگرد دارای سری با شکل گرد و ارتفاع نسبتاً کم است. این طراحی در مونتاژهایی که ظاهر قطعه، فضای نصب یا محدودیت ارتفاع سر اهمیت دارد استفاده می‌شود. پیچ‌های سرگرد از نظر شکل تکیه‌گاه و ابعاد ابزارخور با پیچ‌های سراستوانه تفاوت دارند.

کم‌ارتفاع بودن سر به‌تنهایی به معنای مناسب بودن برای تمام اتصالات نیست. در بعضی استانداردهای پیچ سرگرد، محدودیت‌های مکانیکی ناشی از هندسه سر وجود دارد. بنابراین نباید صرفاً براساس قطر و کلاس اسمی، گشتاور یا ظرفیت مدل سراستوانه را برای پیچ سرگرد در نظر گرفت.

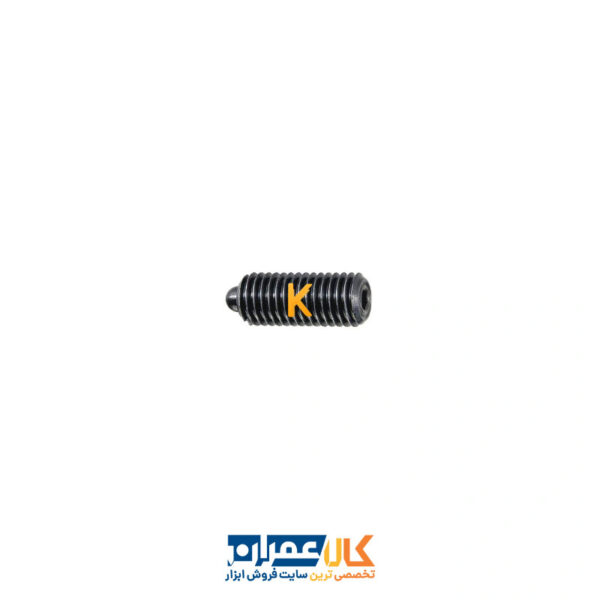

پیچ آلن مغزی

پیچ آلن مغزی برخلاف مدل‌های دارای سر برجسته، معمولاً بدون گل پیچ طراحی می‌شود و برای تنظیم یا تثبیت موقعیت قطعات کاربرد دارد. این پیچ‌ها در بعضی مجموعه‌های مکانیکی برای نگه داشتن موقعیت اجزا یا ایجاد تماس کنترل‌شده با قطعه مقابل استفاده می‌شوند.

شکل نوک پیچ مغزی اهمیت زیادی دارد. مدل‌های نوک تخت، مخروطی و کاسه‌ای از نظر نحوه تماس با قطعه مقابل عملکرد یکسانی ندارند. برای مثال، پیچ مغزی با مشخصات DIN 916 در خانواده مدل‌های نوک کاسه‌ای قرار می‌گیرد. انتخاب نوک باید با جنس سطح تماس، نوع قطعه و نقش پیچ در مجموعه هماهنگ باشد.

جدول مقایسه انواع پیچ آلن

نوع پیچ آلنی

ویژگی اصلی

کاربرد قابل بررسی

معیار مهم انتخاب

سراستوانه

سر استوانه‌ای برجسته

مونتاژ ماشین‌آلات و تجهیزات

ارتفاع سر و فضای ورود ابزار

سرخزینه

سر مخروطی با نشیمن مخصوص

اتصالات نیازمند سطح هموار

تطابق زاویه و ابعاد خزینه

سرگرد

سر گرد با ارتفاع کمتر

مونتاژهای دارای محدودیت ارتفاع

ابعاد سر و محدودیت باربری

مغزی

بدون سر برجسته

تنظیم و تثبیت قطعات

شکل نوک و محل تماس

سراستوانه نیم‌رزوه

بخشی از ساقه بدون رزوه

اتصالات طراحی‌شده با ساقه صاف

طول رزوه و محل قرارگیری ساقه

این جدول برای شناخت تفاوت مدل‌هاست. انتخاب نهایی باید براساس استاندارد ابعادی، جنس، کلاس مقاومتی و شرایط واقعی اتصال انجام شود.

استانداردهای پیچ آلنی و مشخصات فنی

استانداردهای ابعادی برای تشخیص انواع پیچ آلنی اهمیت دارند. برای مثال، ISO 4762 به پیچ‌های آلن سراستوانه، ISO 10642 به پیچ‌های آلن سرخزینه و ISO 7380-1 به پیچ‌های آلن سرگرد با طراحی مشخص مربوط می‌شود. این استانداردها در انتخاب شکل سر و ابعاد نقش دارند، اما نباید بدون بررسی، انطباق تمام محصولات بازار با آن‌ها را قطعی دانست.

هنگام خرید پیچ آلن صنعتی، توجه به استاندارد می‌تواند از اشتباه در انتخاب فرم سر، اندازه ابزارخور و ابعاد محصول جلوگیری کند. بااین‌حال، نام استاندارد ابعادی به‌تنهایی جنس، پوشش یا کلاس مقاومتی کالا را مشخص نمی‌کند. برای اتصال‌های حساس باید تمام مشخصات فنی همان مدل بررسی شوند.

قطر و گام رزوه پیچ آلنی

قطر پیچ آلنی با اندازه آچار آلن یکسان نیست. برای مثال، در پیچ M6، عدد ۶ به قطر اسمی رزوه متریک اشاره دارد؛ اما اندازه حفره شش‌گوش داخلی باید جداگانه و براساس استاندارد یا مشخصات محصول تعیین شود.

گام رزوه نیز باید با مهره یا سوراخ رزوه‌شده هماهنگ باشد. حتی اگر دو پیچ قطر یکسان داشته باشند، تفاوت گام می‌تواند مانع درگیری صحیح شود. رزوه متریک و اینچی نیز نباید صرفاً به دلیل نزدیکی ظاهری اندازه‌ها جایگزین یکدیگر شوند.

طول، جنس و کلاس مقاومتی

طول پیچ باید با ضخامت قطعات و میزان درگیری موردنیاز هماهنگ باشد. در اتصال به سوراخ کور، عمق رزوه قابل استفاده و فضای انتهای سوراخ اهمیت دارد؛ زیرا پیچ بلندتر ممکن است قبل از مهار قطعه به انتهای سوراخ برسد.

پیچ‌های آلنی می‌توانند با جنس‌ها و کلاس‌های مقاومتی متفاوت تولید شوند. کلاس مقاومتی را نباید از رنگ یا شکل سر نتیجه گرفت. اگر مقاومت در برابر خوردگی اهمیت دارد، می‌توان گزینه‌های مرتبط در دسته پیچ استیل را نیز بررسی کرد؛ البته جنس و مشخصات مکانیکی باید برای همان مدل تأیید شوند.

ابزار مناسب نصب پیچ آلنی

یکی از نکات مهم در نصب پیچ آلنی، استفاده از آچار با اندازه دقیق است. ابزار نامتناسب ممکن است در حفره شش‌گوش لقی داشته باشد و هنگام اعمال نیرو، گوشه‌های ابزارخور را خراب کند. همچنین آلودگی، پلیسه یا آسیب قبلی می‌تواند مانع ورود کامل آچار شود.

آچار آلن سر توپی برای دسترسی از زاویه در بعضی موقعیت‌ها کاربرد دارد، اما نباید آن را برای اعمال هر مقدار گشتاور مناسب دانست. برای بستن نهایی باید محدودیت ابزار و مشخصات اتصال رعایت شود. افزایش طول اهرم یا اعمال نیروی بیشتر بدون توجه به شرایط، ممکن است به ابزار یا قطعات آسیب برساند.

در مواردی که فضای کافی برای استفاده از ابزارخور شش‌گوش خارجی وجود دارد، می‌توان مدل‌های پیچ آچارخور را نیز مقایسه کرد. تغییر نوع سر باید براساس شرایط واقعی مونتاژ انجام شود.

تفاوت پیچ آلنی با پیچ استوانه‌ای

نام «سراستوانه» شکل سر را توصیف می‌کند، درحالی‌که «آلنی» به نوع ابزارخور شش‌گوش داخلی اشاره دارد. به همین دلیل، یک پیچ می‌تواند هم‌زمان آلنی و سراستوانه باشد. بااین‌حال، در دسته‌بندی فروشگاهی ممکن است پیچ‌های استوانه‌ای دوسو یا چهارسو به‌صورت مستقل معرفی شوند.

اگر معیار اصلی انتخاب، شیار دوسو یا چهارسو و نوع مونتاژ ماشینی است، بررسی دسته پیچ استوانه مناسب‌تر خواهد بود. این تفکیک کمک می‌کند نوع ابزارخور با شکل سر اشتباه گرفته نشود.

برند، سازنده و اصالت پیچ آلنی

هنگام مقایسه محصولات پیچ آلنی، نام سازنده باید در کنار مشخصات دقیق مدل بررسی شود. دو پیچ با قطر و طول یکسان ممکن است از نظر شکل سر، استاندارد، کلاس مقاومتی، جنس یا پوشش متفاوت باشند. به همین دلیل، انتخاب برند بدون مشخص شدن ویژگی‌های فنی موردنیاز، برای خرید تخصصی کافی نیست.

در سفارش‌های صنعتی و پروژه‌ای، ثبت استاندارد ابعادی، کلاس مقاومتی، جنس و کد یا مشخصات محصول به خرید دقیق‌تر کمک می‌کند. در کاربردهایی که مدارک فنی یا کنترل کیفیت ویژه لازم است، باید مدارک مربوط به همان محصول درخواست و بررسی شوند؛ نام کشور سازنده یا ظاهر پیچ جایگزین این اطلاعات نیست.

قیمت پیچ آلنی و راهنمای خرید

قیمت پیچ آلنی به نوع سر، قطر، طول، جنس، کلاس مقاومتی، پوشش، استاندارد و تعداد سفارش بستگی دارد. برای مثال، مقایسه قیمت پیچ آلن سرخزینه و سراستوانه صرفاً براساس قطر و طول کافی نیست؛ زیرا طراحی سر و ویژگی‌های مکانیکی آن‌ها می‌تواند متفاوت باشد.

هنگام خرید پیچ آلنی برای مونتاژ دستگاه یا تعمیرات، ابتدا نوع سر و ابزارخور را مشخص کنید. سپس قطر و گام رزوه، طول، جنس، کلاس مقاومتی، پوشش و تعداد را تعیین کنید. اگر قرار است پیچ قبلی جایگزین شود، بررسی نقشه ابعادی یا اندازه‌گیری صحیح قطعه سالم، روش مطمئن‌تری از انتخاب براساس ظاهر است.

برای مشاهده سایر خانواده‌های اتصال‌دهنده نیز می‌توانید دسته مادر انواع پیچ را بررسی کنید.

سؤالات متداول پیچ آلنی

آیا تمام پیچ‌های آلنی هم‌سطح قطعه نصب می‌شوند؟

خیر. مدل سراستوانه دارای سر برجسته است و برای قرارگیری داخل قطعه به نشیمن مناسب نیاز دارد. مدل سرخزینه نیز فقط در صورت تطابق ابعاد سر و نشیمن مخروطی می‌تواند هم‌سطح سطح قطعه قرار بگیرد.

آیا پیچ آلن سرگرد را می‌توان به‌جای سراستوانه استفاده کرد؟

این جایگزینی بدون بررسی ابعاد سر، سطح تکیه‌گاه و مشخصات مکانیکی مجاز نیست. حتی با قطر و کلاس اسمی یکسان، هندسه سر ممکن است محدودیت‌های متفاوتی ایجاد کند.

تفاوت پیچ آلن مغزی و پیچ آلن معمولی چیست؟

پیچ مغزی معمولاً بدون سر برجسته است و برای تنظیم یا تثبیت موقعیت قطعات کاربرد دارد. پیچ آلنی معمولی دارای سر، بیشتر برای ایجاد اتصال و جمع کردن قطعات طراحی می‌شود. عملکرد این دو گروه الزاماً یکسان نیست.

چرا آچار آلن داخل پیچ هرز می‌شود؟

استفاده از اندازه نامناسب، خرابی ابزار، ورود ناقص آچار یا آسیب قبلی ابزارخور از علت‌های رایج هستند. پیش از اعمال نیروی بیشتر باید اندازه ابزار و سلامت حفره شش‌گوش بررسی شود.

جمع‌بندی

برای انتخاب و خرید پیچ آلنی مناسب باید نوع سر، ابعاد، گام رزوه، کلاس مقاومتی، جنس و شرایط نصب را با یکدیگر بررسی کرد. تفاوت مدل‌های سراستوانه، سرخزینه، سرگرد و مغزی نشان می‌دهد شکل سر و نوع تماس با قطعه در انتخاب اهمیت زیادی دارند. استفاده از ابزار مناسب و تطبیق مشخصات فنی، به اجرای اتصال دقیق‌تر کمک می‌کند.
