بولت هیلتی HSA 16/137

کد کالا عمران :28000516137  / کد هیلتی  : 2004163
انکر بولت از برند هیلتی / ساخت چین (به سفارش هیلتی لیختن اشتاین)
سایز انکر : M16 – طول انکر : 137 mm – سایز مته : M16 – طول کاشت : 115 mm
تاییدیه های کسب شده : EAT-99/0001

ANCHORE BOLT HILTI

در پروژه های ساختمانی، انکر بولت ( رول بولت ) ها به منظور نصب صفحه ( Plate ) های فلزی با ابعاد و ضخامت های مختلف به سطحوح ( Base Material ) از جنس بتن سخت شده، سنگ، آجر و … مورد استفاده قرار می گیرند.این صفحه ها امکان اتصال و جوشکاری قطعات فلزی مختلف به سازه بتنی به منظور اجرای انواع نماهای خشک و کامپوزیت، اجرای ساپورت های تأسیسات مکانیکی و الکتریکی، نصب تجهیزات و ماشین آلات و … را فراهم می کند. اما آن چه در این میان اهمیت دارد، انتخاب انکر بولت (Anchor Bolt) مناسب با توجه به نوع عملکرد، سایز، ظرفیت باربری و محدودیت های نصب می باشد

انکر بولت مکانیکی به کد فنی HSA از برند هیلتی در سایز 16 میلی متر و طول 137 میلی متر در بسته بندی های مخصوص خود هیلتی ساخت کشور چین به سفارش شرکت هیلتی . از مهم ترین خصوصیات ظاهری این انکر می توان به گالوانیزه 8.8 و علامت کاشت آبی پر رنگ بر روی بدنه و کلیپس های طراحی مخصوص اشاره نمود .

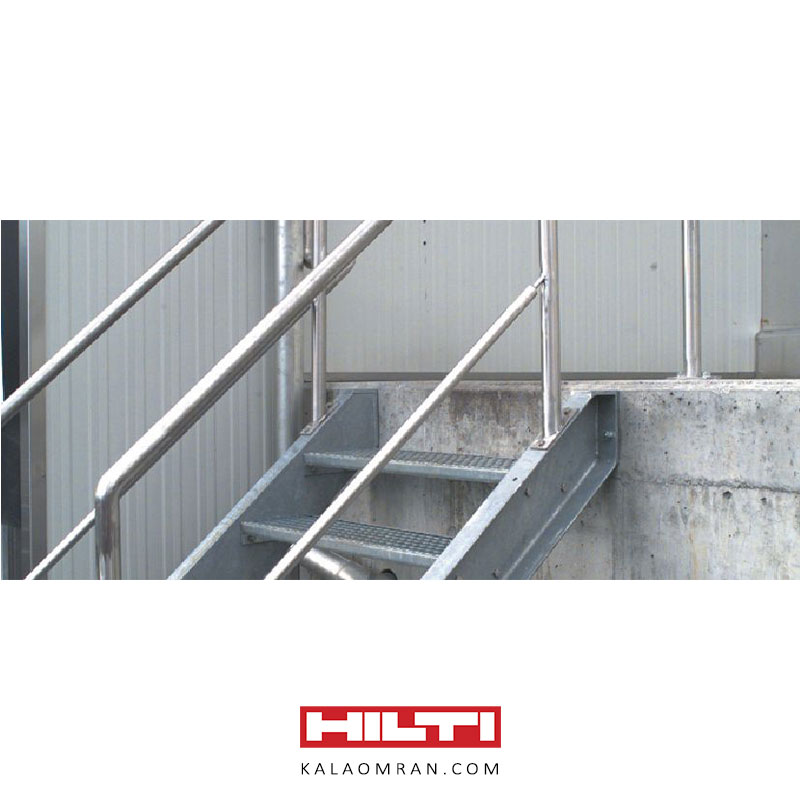

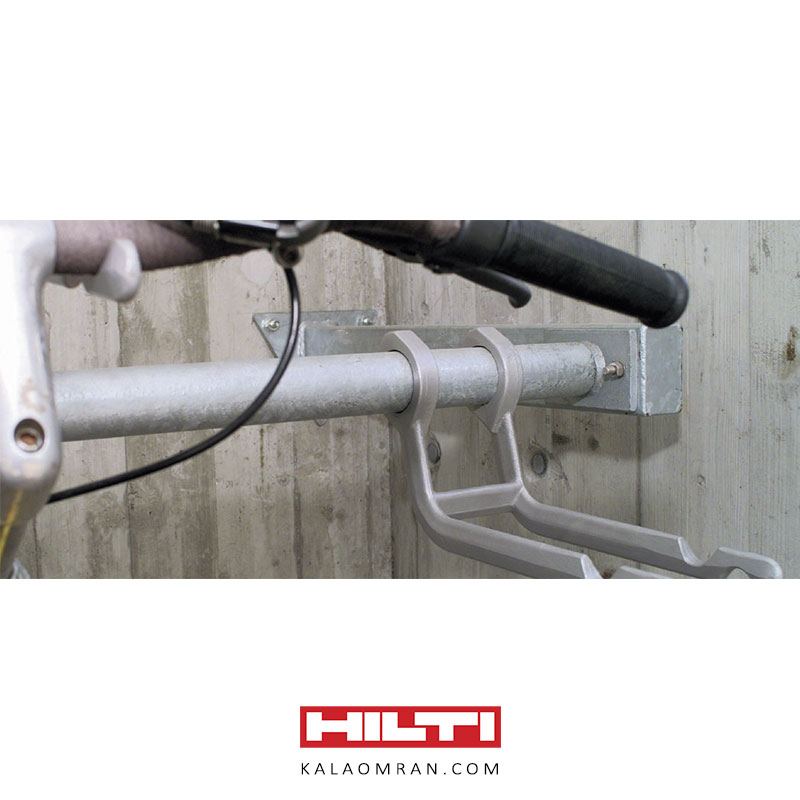

ترکیب این بولت فولاد، گالوانیزه (حداقل 5 میکرومتر) بوده و برای استفاده می توان به طیف گسترده ای از کاربردهای اتصال در بتن – ستون ها و تیرهای اتصال – براکت ها و کانال ها – بستن نمای ثابت و باید به این نکته توجه کنید که محل مناسب کاشت این بولت فضای داخلی بوده .
انکر بولت های برند هیلتی هیچگونه نمونه تقلبی و یا مشابه نداشته اند ولی در بازار بولت های ساخت چین با کد فنی HSA موجود بوده . از رقیبان اصلی این انکر می توان به بولت FBN شرکت FISCHER اشاره نمود .


تائیدیه های کسب شده و اطلاعات کامل منتشر شده از سوی شرکت HILTI برای بولت HSA  ( برای دانلود بر روی عبارت کلیک کنید )

ASSET_DOC_LOC_3015945_APC_RAW
Declaration-of-performance-HSA-EN-Declaration-of-performance-I
ETA-11-0374-for-HSA-stud-anchor-ETAG-001-02-Option-7-Approval-document-ASSET-DOC-APPROVAL-0201
Technical-data-sheet-for-the-HSA-stud-anchor-

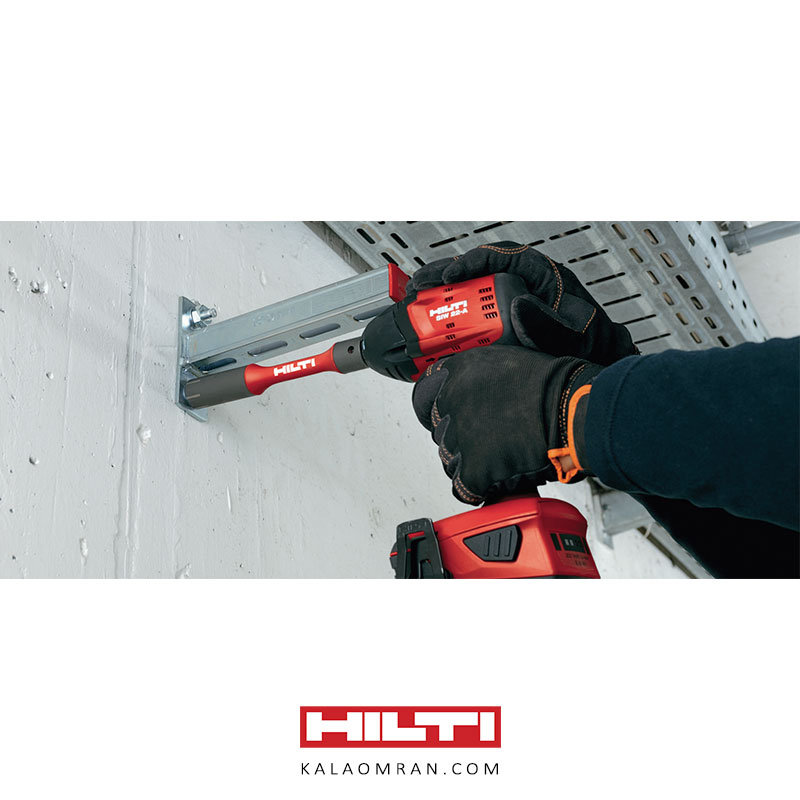

طریقه نصب این انکر را برای شما به نمایش میگذاریم :


برای کاشت این سایز انکر باید از مته سایز 16 میلی متر استفاده کنید و بهترین طول کاشت  برای این بولت سایز 115 میلی متر می باشد . بهترین میزان چرخش ترکمتر برای این سایز 100 Nm می باشد . یکی از نکات بسیار مهم در خصوص کاشت بولت مکیانیکی HSA تمیزکاری به وسیله فرچه – فشار باد و آب پس از سوراخکاری بوده . تمامی اعداد تست کشش و تست برش این بولت طبق قوانین تمیزکاری که در کاتالوگ هیلتی درج شده به دست آمده .


– برای مشاهده تمامی محصولات انکر بولت مکانیکی کلیک کنید
– اگر در هر مرحله از انتخاب محصول تا خرید و یا طریقه نصب این انکر به مشکل بر خوردید می توانید با کارشناسان و مهندسان کالا عمران ارتباط برقرار کنید
– تمامی مطالب ذکر شده متعلق به سایت کالا عمران بوده و استفاده از آن پیگرد قانونی دارد



Brand

HILTI

هیلتی نام شرکتی است که به توسعه، تولید و تجارت محصولاتی می‌پردازد که در صنایع ساخت و ساز و ساختمان کاربرد دارند و برای کاربران حرفه‌ای در نظر گرفته شده‌اند. تمرکز اصلی آن بر روی دریل‌های چکشی، سیستم‌های جلوگیری از گسنرش حریق(Fires top Systems), اتصالات بتن سخت شده (Post Installed Anchors), اتصال تکضرب بر روی بتن و فلز با استفاده از دستگاه های میخکوب (Direct Fastening Systems) و سامانه‌های نصب تاسیساتی بوسیله ساپرت های فولائی Installation Systems) می باشد. هیلتی نام خانوادگی بنیانگذار این شرکت و یک نشان تجاری ثبت‌شده متعلق به واحدهای مختلف شرکت هیلتی است.

نام محصول

بولت مکانیکی HSA از برند هیلتی

برند

HILTI – هیلتی

نوع انکر

انکر فلزی

سایز انکر

M16

طول انکر

137 میلی متر

نوع مهره

مهره ساده

واشر

دارد

عمق سوراخکاری

115 میلی متر

میزان چرخش ترکمتر

100 Nm

قطر مته سوراخکاری

16 میلی متر

کمترین قطر بیس پلیت

170 میلی متر

کمترین فاصله تا لبه

105 میلی تر

میزان فاصله تا لبه

227 میلی متر

سایز سوراخکاری بیس پلیت

18 میلی متر

کمترین فاصله بین دو انکر

90 میلی متر

فاصله بین دو انکر

454 میلی متر

نهایت ضخامت بیس پلیت

125 میلی متر

مناسب برای کار در

فضای داخل

ساخت کشور

چین (به سفارش هیلتی آلمان)

تائیدیه های کسب شده

EAT-99/0001
