رول بولت BAZ آپولومیا
مشخصات اصلی کالا
رول بولت انبساطی مخصوص بتن ترکدار و بدون ترک
سایزبندی اصلی M8 تا M16 تحت ETA
دارای تأییدیه لرزهای Performance Category C1
دارای ارزیابی مقاومت در برابر حریق
رزوه بلند برای ضخامتهای مختلف قطعه
دارای مهره، واشر و کلیپس انبساطی
عرضه با پوششهای متناسب محیطهای مختلف
ویژگی های کلیدی کالا
تحلیل تخصصی هوش مصنوعی
بر اساس دادههای واقعی و کارشناسان
نقاط قوت
- تأییدیه برای بتن ترکدار و بدون ترک: دامنه استفاده گستردهتری نسبت به رول بولتهای اقتصادی بتن بدون ترک دارد.
- عملکرد لرزهای C1: امکان طراحی اتصال در پروژههای دارای الزام لرزهای Category C1 را فراهم میکند.
- تنوع طول و متریال: انتخاب ضخامت قطعه و مقاومت خوردگی را متناسب با پروژه سادهتر میکند.
نقاط ضعف
- عدم ارزیابی C2: برای پروژههای لرزهای با Performance Category C2 باید سیستم دیگری بررسی شود.
- M6 خارج از ETA: تمام سایزهای موجود خانواده سطح تأییدیه یکسان ندارند.
- نیاز به گشتاور دقیق: نصب صحیح به ترکمتر و رعایت مقدار Tinst هر سایز وابسته است.
مشخصات فنی
جزئیات فنی و ویژگیهای ثبتشده برای این کالا
معرفی و بررسی محصول
توضیحات کامل محصول

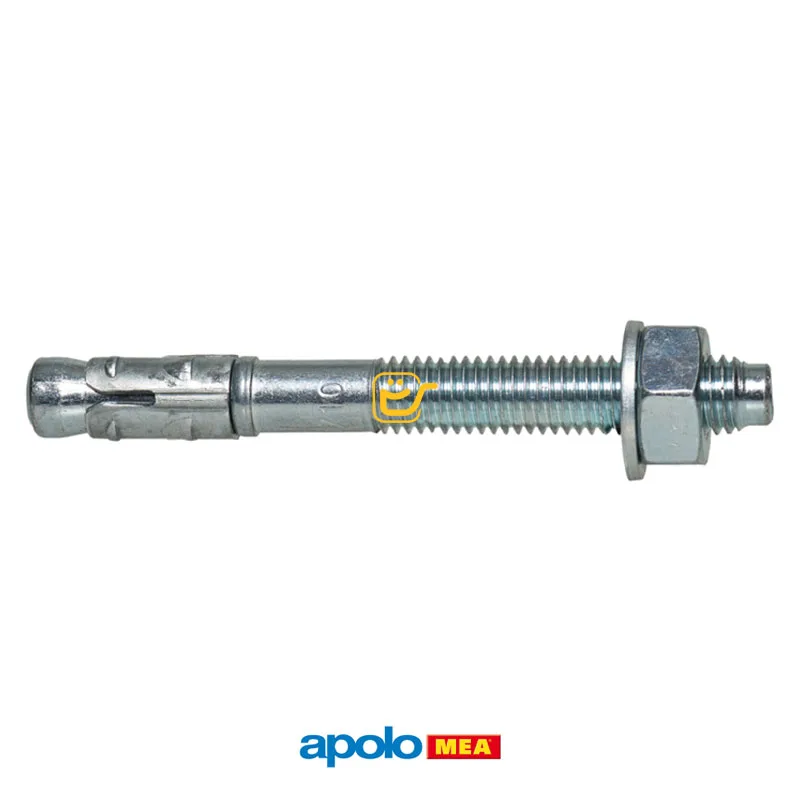

رول بولت BAZ آپولومیا یک رول بولت مکانیکی فولادی از نوع Bolt Anchor یا Wedge Anchor است که با مکانیزم انبساط کنترلشونده با گشتاور در بتن مهار میشود. خانواده BAZ برای اتصالات حرفهای روی بتن ترکدار و بتن بدون ترک طراحی شده و مدلهای M8، M10، M12 و M16 آن در ETA-10/0280 ارزیابی شدهاند. این محصول ساخت کشور آلمان بوده و طراحی و تولید آن توسط شرکت آپولو میا صورت گرفته است.
ساختار این رول بولت از بدنه رزوهدار، مخروط انبساطی، کلیپس یا غلاف انبساطی، واشر و مهره تشکیل میشود. پس از قرار گرفتن انکر در سوراخ و اعمال گشتاور مشخص، مخروط به داخل کلیپس حرکت میکند؛ کلیپس به دیواره سوراخ فشار وارد کرده و اتصال مکانیکی ایجاد میشود. یکی از مزیتهای فنی BAZ نسبت به رول بولتهای عمومی، طراحی دقیق کلیپس انبساطی و هماهنگی مخروط با آن است. این ساختار برای دستیابی به ظرفیت مناسب حتی در شرایطی که فاصله انکرها یا فاصله از لبه محدودتر است اهمیت دارد. ETA این خانواده، مدلهای M8 تا M16 را برای بتن معمولی مسلح یا غیرمسلح کلاس C20/25 تا C50/60 و بارهای استاتیکی، شبهاستاتیکی، لرزهای Category C1 و شرایط حریق ارزیابی کرده است.
کاربرد رول بولت BAZ آپولومیا و مناسب چه کسانی است؟
رول بولت BAZ برای اتصال انواع بیسپلیت، سازههای فلزی، کنسول، ریل، هندریل، نردبان، تجهیزات تأسیساتی، ساپورتها، تجهیزات صنعتی و سازههای چوبی به بتن قابل استفاده است. برای پیمانکار ساختمانی، مجری سازه فلزی، نصاب تأسیسات یا مهندسی که نیاز به رول بولت دارای ETA برای بتن ترکدار دارد، BAZ از نظر دامنه کاربرد در سطح بالاتری نسبت به رول بولتهایی قرار میگیرد که فقط برای بتن بدون ترک تأیید شدهاند. براساس اطلاعات سازنده، این سیستم در تثبیت لولههای سیستم اطفای حریق نیز در محدوده ضوابط مربوط قابل استفاده است.
مکانیزم انبساطی رول بولت BAZ
قسمت انتهایی BAZ شامل مخروط و کلیپس انبساطی است. هنگام بستن مهره با گشتاور مشخص، بدنه نسبت به بخش انبساطی حرکت کرده و مخروط وارد کلیپس میشود. افزایش قطر کلیپس باعث ایجاد فشار شعاعی به دیواره سوراخ میشود. هندسه این قسمت اهمیت زیادی دارد؛ زیرا انتقال بار، مقاومت Pull-out و کیفیت نصب به نحوه تماس کلیپس با بتن وابسته است.
مقدار گشتاور نیز ثابت نیست:
قطر | گشتاور نصب |
|---|---|
M6 | 7 Nm |
M8 | 20 Nm |
M10 | 35 Nm |
M12 BAZ / HD | 50 Nm |
M12 A4 | 70 Nm |
M16 | 120 Nm |
محافظ رزوه هنگام کوبش
در انتهای بدنه BAZ یک ناحیه محافظ ضربه طراحی شده است تا هنگام کوبیدن انکر داخل سوراخ، رزوه و مهره کمتر در معرض آسیب قرار بگیرند. این ویژگی در اجرای پروژهای اهمیت دارد؛ زیرا یکی از مشکلات رول بولتهای نامناسب، لهشدن ابتدای رزوه هنگام ضربه است که بعداً باز و بسته کردن مهره را دشوار میکند.
رزوه بلند برای نصب قطعات با ضخامت مختلف
BAZ در هر قطر با چند طول مختلف تولید میشود. به همین دلیل یک کاربر میتواند مثلاً در قطر M10، بسته به ضخامت بیسپلیت یا قطعه، از طول 92، 102، 112، 132 یا 162 میلیمتر استفاده کند. بنابراین M10 بودن بهتنهایی برای سفارش کافی نیست و حتماً طول انکر یا ضخامت قابل اتصال نیز باید مشخص شود.
بتن ترکدار و عملکرد لرزهای C1
یکی از تفاوتهای مهم BAZ با انکرهای اقتصادی بتن بدون ترک، ETA Option 1 برای بتن ترکدار و بدون ترک است. خانواده تأییدشده M8 تا M16 همچنین برای Seismic Performance Category C1 ارزیابی شده است. این موضوع نباید با C2 اشتباه شود. در پروژهای که الزامات لرزهای C2 وجود دارد، محصولی مانند برخی سایزهای Fischer FAZ II Plus یا Hilti HST4 باید براساس طراحی پروژه بررسی شود.
مقاومت در حریق
BAZ برای کاربرد تحت حریق نیز در ETA ارزیابی شده و سازنده به قابلیت استفاده تا رده مقاومت حریق R120 در شرایط مربوط اشاره کرده است. این ویژگی برای اتصالاتی مانند ساپورت تأسیسات یا تجهیزات ایمنی ساختمان اهمیت پیدا میکند.
جدول معرفی رول بولت BAZ آپولومیا
مشخصه | مقدار |
|---|---|
نوع محصول | Bolt Anchor / رول بولت انبساطی |
مکانیزم | انبساط کنترلشونده با گشتاور |
سایزهای تولیدی | M6، M8، M10، M12، M16 |
سایزهای تحت ETA | M8، M10، M12، M16 |
بتن تحت ETA | ترکدار و بدون ترک |
کلاس بتن | C20/25 تا C50/60 |
بار استاتیکی | دارد |
بار شبهاستاتیکی | دارد |
لرزهای | Category C1 |
لرزهای C2 | ارزیابی نشده |
مقاومت در حریق | دارد |
رده واکنش در برابر حریق | A1 |
تأییدیه | ETA-10/0280 |
استاندارد طراحی | EN 1992-4 |
نوع نصب | Through installation |
مهره | کلاس 8 در نسخه فولادی |
پوشش BAZ استاندارد | روی الکترولیتی ≥5 µm |
پوشش BAZ HD | گالوانیزه گرم |
نسخه ضدزنگ | BAZ A4 |
نسخه خوردگی شدید | BAZ HCR |
معیار انتخاب سایز مناسب رول بولت BAZ آپولومیا
انتخاب BAZ باید حداقل براساس پنج پارامتر انجام شود: قطر انکر، ضخامت قطعه، بار اتصال، وضعیت ترک بتن و فاصله از لبه. برای مثال عبارت BAZ M12-148/50 یعنی قطر رزوه M12، طول کلی 148 میلیمتر و حداکثر ضخامت قطعه قابل اتصال 50 میلیمتر در شرایط تعریفشده محصول. عمق مؤثر کاشت hef با طول کلی انکر متفاوت است. برای M12 استاندارد عمق مؤثر 70 میلیمتر است؛ بنابراین خرید مدل بلندتر برای عبور از قطعه ضخیمتر است و بهتنهایی به معنی افزایش عمق کاشت نیست.
جدول سایزبندی رول بولت BAZ آپولومیا
مدل | Reference رسمی | طول کلی | tfix | hef | قطر مته | وضعیت ETA |
|---|---|---|---|---|---|---|
M6-40/2 | 9640BAZ | 40 mm | 2 mm | 25 mm | 6 mm | خارج از ETA |
M6-65/15 | 9665BAZ | 65 mm | 15 mm | 35 mm | 6 mm | خارج از ETA |
M8-52/2 | 9852BAZ | 52 mm | 2 mm | 30 mm | 8 mm | خارج از ETA |
M8-72/10 | 9872BAZ | 72 mm | 10 mm | 45 mm | 8 mm | ETA |
M8-92/30 | 9892BAZ | 92 mm | 30 mm | 45 mm | 8 mm | ETA |
M8-112/50 | 98112BAZ | 112 mm | 50 mm | 45 mm | 8 mm | ETA |
M8-147/85 | 98147BAZ | 147 mm | 85 mm | 45 mm | 8 mm | ETA |
M10-92/10 | 91092BAZ | 92 mm | 10 mm | 60 mm | 10 mm | ETA |
M10-102/20 | 910102BAZ | 102 mm | 20 mm | 60 mm | 10 mm | ETA |
M10-112/30 | 910112BAZ | 112 mm | 30 mm | 60 mm | 10 mm | ETA |
M10-132/50 | 910132BAZ | 132 mm | 50 mm | 60 mm | 10 mm | ETA |
M10-162/80 | 910162BAZ | 162 mm | 80 mm | 60 mm | 10 mm | ETA |
M12-103/5 | 912103BAZ | 103 mm | 5 mm | 70 mm | 12 mm | ETA |
M12-118/20 | 912118BAZ | 118 mm | 20 mm | 70 mm | 12 mm | ETA |
M12-128/30 | 912128BAZ | 128 mm | 30 mm | 70 mm | 12 mm | ETA |
M12-148/50 | 912148BAZ | 148 mm | 50 mm | 70 mm | 12 mm | ETA |
M12-163/65 | 912163BAZ | 163 mm | 65 mm | 70 mm | 12 mm | ETA |
M12-178/80 | 912178BAZ | 178 mm | 80 mm | 70 mm | 12 mm | ETA |
M16-123/5 | 916123BAZ | 123 mm | 5 mm | 85 mm | 16 mm | ETA |
M16-138/20 | 916138BAZ | 138 mm | 20 mm | 85 mm | 16 mm | ETA |
M16-178/60 | 916178BAZ | 178 mm | 60 mm | 85 mm | 16 mm | ETA |
توضیح سایزهای رول بولت BAZ آپولومیا
رول بولت BAZ آپولومیا سایز M6
رول بولت BAZ آپولومیا سایز M6 در دو طول 40 و 65 میلیمتر با ضخامت قابل اتصال 2 و 15 میلیمتر در خانواده محصول وجود دارد. قطر مته 6 میلیمتر و گشتاور نصب اعلامشده 7 نیوتنمتر است. این قطر برای اتصالهای سبکتر و صفحات نازک کاربرد دارد، اما نکته مهم این است که مدلهای M6 بخشی از ETA-10/0280 نیستند. بنابراین در پروژهای که نیاز به انکر دارای ETA برای بتن ترکدار یا بار لرزهای C1 دارد، نباید M6 را معادل مدلهای M8 تا M16 در نظر گرفت. برای اتصالات مهندسی تأییدشده، M8 اولین قطر اصلی خانواده BAZ است.
رول بولت BAZ آپولومیا سایز M8
رول بولت BAZ آپولومیا سایز M8 با قطر مته 8 میلیمتر و گشتاور نصب 20 نیوتنمتر عرضه میشود. مدل تأییدشده این قطر دارای عمق مؤثر 45 میلیمتر است و در طولهای 72، 92، 112 و 147 میلیمتر، ضخامت اتصال 10 تا 85 میلیمتر را پوشش میدهد. این سایز برای هندریل، ساپورت، کنسول، تجهیزات سبک تا متوسط و صفحات فلزی کوچک کاربرد زیادی دارد. مدل M8-52/2 نیز موجود است اما در دیتاشیت صراحتاً خارج از تأییدیه معرفی شده است؛ بنابراین هنگام خرید BAZ M8 باید کد طول دقیق بررسی شود.
رول بولت BAZ آپولومیا سایز M10
رول بولت BAZ آپولومیا سایز M10 با عمق مؤثر 60 میلیمتر، مته 10 میلیمتری و گشتاور نصب 35 نیوتنمتر، یکی از سایزهای میانی و کاربردی این خانواده است. پنج طول 92، 102، 112، 132 و 162 میلیمتری امکان اتصال قطعات با ضخامت 10 تا 80 میلیمتر را فراهم میکنند. M10 برای بیسپلیت، ساپورت صنعتی، ریل، تجهیزات مکانیکی و سازه فلزی متوسط انتخاب متداولی است. نسبت به M8 ظرفیت کششی و برشی بیشتری دارد، اما به سوراخ عمیقتر و فاصلههای هندسی بزرگتری نیاز پیدا میکند.
رول بولت BAZ آپولومیا سایز M12
رول بولت BAZ آپولومیا سایز M12 دارای عمق مؤثر کاشت 70 میلیمتر و قطر سوراخ 12 میلیمتر است. نسخه استاندارد BAZ با گشتاور 50 نیوتنمتر نصب میشود و مدل استنلس A4 همین سایز به 70 نیوتنمتر نیاز دارد. این قطر با شش طول از 103 تا 178 میلیمتر ارائه میشود و ضخامت قطعه 5 تا 80 میلیمتر را پوشش میدهد. M12 برای بیسپلیتهای متوسط تا سنگین، ماشینآلات، کنسول و سازههای فلزی انتخاب قدرتمندتری نسبت به M8 و M10 است، ولی ظرفیت نهایی همچنان باید براساس بتن، لبه و فاصله انکرها محاسبه شود.
رول بولت BAZ آپولومیا سایز M16
رول بولت BAZ آپولومیا سایز M16 بزرگترین قطر اصلی خانواده BAZ در ETA است و با مته 16 میلیمتری، عمق مؤثر 85 میلیمتر و گشتاور نصب 120 نیوتنمتر اجرا میشود. نسخه استاندارد BAZ در طولهای 123، 138 و 178 میلیمتر برای ضخامت قطعات 5، 20 و 60 میلیمتر در دسترس است. این سایز برای اتصالات با بار بالاتر مانند بیسپلیت سنگین، سازه فولادی و تجهیزات صنعتی قابل بررسی است. استفاده از M16 بدون نیاز محاسباتی الزاماً مزیت ایجاد نمیکند؛ زیرا سوراخ بزرگتر، ضخامت بیشتر بتن و فاصلههای اجرایی بیشتری نیز موردنیاز خواهد بود.
بررسی فنی رول بولت BAZ آپولومیا در سایزهای مختلف
افزایش قطر BAZ از M8 به M16 باعث افزایش سطح مقطع فولاد، عمق کاشت و ظرفیت بالقوه باربری میشود، اما همزمان قطر سوراخ، گشتاور، حداقل ضخامت بتن و فاصلههای موردنیاز نیز افزایش پیدا میکند.
سایز | hef | حداقل ضخامت بتن | حداقل فاصله انکرها در شرایط جدول | حداقل فاصله از لبه در شرایط جدول |
|---|---|---|---|---|
M8 | 45 mm | 100 mm | 50 mm | 50 mm |
M10 | 60 mm | 120 mm | 55 mm | 50 mm |
M12 | 70 mm | 140 mm | 60 mm | 55 mm |
M16 | 85 mm | 170 mm | 70 mm | 85 mm |
این اعداد باید همراه با شرایط طراحی همان جدول و فاصله متقابل لبه/انکر تفسیر شوند و نباید جدا از ETA بهعنوان عدد ثابت طراحی استفاده شوند.
جدول باربری کششی و برشی رول بولت BAZ
مقادیر زیر بارهای مجاز ارائهشده در دیتاشیت برای بتن C20/25 هستند و ضرایب ایمنی تعیینشده در تأییدیه در آنها منظور شده است.
سایز | کشش مجاز بتن ترکدار | کشش مجاز بتن بدون ترک | برش مجاز BAZ / HD | لنگر خمشی مجاز |
|---|---|---|---|---|
M8 | 2.0 kN | 3.6 kN | 4.8 kN | 10.0 Nm |
M10 | 3.6 kN | 6.3 kN | 8.6 kN | 22.9 Nm |
M12 | 4.8 kN | 7.9 kN | 11.0 kN | 34.3 Nm |
M16 | 9.5 kN | 16.7 kN | 21.0 kN | 88.6 Nm |
این جدول برای مقایسه اولیه مفید است، اما طراحی یک اتصال واقعی باید شکست فولاد، Pull-out، مخروط بتن، شکست لبه، فاصله بین انکرها، ترکیب کشش و برش و هندسه بیسپلیت را نیز کنترل کند.
مقایسه رول بولت BAZ آپولومیا
محصول | بتن ترکدار | بتن بدون ترک | لرزهای | سایزبندی اصلی | ویژگی شاخص | محدودیت نسبی |
|---|---|---|---|---|---|---|
BAZ آپولومیا | دارد | دارد | C1 | M8-M16 تحت ETA | ETA Option 1 و تنوع پوشش | C2 ندارد |
Fischer FBN II | خیر، ETA اصلی فقط بدون ترک | دارد | ندارد | M6-M20 | اقتصادی و تنوع طول بالا | مناسب بتن ترکدار نیست |
Fischer FAZ II Plus | دارد | دارد | C1/C2 در سایزهای مربوط | M6-M24 | ظرفیت و دامنه تأییدیه گسترده | برای اتصال ساده هزینه بالاتر |
Hilti HST4 | دارد | دارد | C1/C2 | M8-M20 | عمق کاشت متغیر و ظرفیت بالا | سیستم تخصصیتر و گرانتر |
مقایسه نشان میدهد BAZ از نظر سطح تأییدیه بالاتر از یک رول بولت اقتصادی مختص بتن بدون ترک مانند FBN II قرار میگیرد، اما در پروژههایی با الزام C2 یا نیاز به عمق کاشت کاملاً متغیر، FAZ II Plus یا HST4 باید جداگانه بررسی شوند.
محصولات و تجهیزات مرتبط با رول بولت BAZ آپولومیا
برای اجرای صحیح BAZ به مته بتن متناسب با قطر 8، 10، 12 یا 16 میلیمتر، دریل یا بتنکن مناسب، ابزار نظافت سوراخ و ترکمتر کالیبره نیاز است. مهره و واشر اصلی همراه خود انکر هستند و جایگزینی آنها با قطعات با کلاس مقاومت پایینتر در یک اتصال تأییدشده توصیه نمیشود. برای نصب رول بولت BAZ آپولو میا نیاز به دریل مناسب و مته با سایز درست هستید که تمامی این محصولات در سایز بندی و مدل های متنوع در کالا عمران موجود می باشند.
نحوه استفاده صحیح از رول بولت BAZ آپولومیا
ابتدا محل انکر طبق نقشه اتصال مشخص شده و سوراخ با قطر و عمق صحیح ایجاد میشود. گردوغبار حفاری باید از سوراخ خارج شود. سپس رول بولت از داخل سوراخ قطعه نصبشونده وارد بتن شده و با ضربه کنترلشده تا موقعیت تعیینشده نصب میشود. در مرحله نهایی، مهره با ترکمتر و Tinst مخصوص همان قطر بسته میشود. این مرحله مستقیماً در فعالشدن صحیح مکانیزم انبساط اثر دارد و استفاده از گشتاور کمتر یا بیشتر از مقدار طراحیشده میتواند رفتار اتصال را تغییر دهد.
نکات ایمنی و نگهداری رول بولت BAZ آپولومیا
نسخه استاندارد BAZ و BAZ HD طبق ETA برای محیط داخلی خشک یا شرایط دارای میعان موقت تعریف شدهاند. برای نصب خارجی یا محیط دائماً مرطوب باید BAZ A4 بررسی شود و برای محیطهای بسیار خورنده مانند شرایط شدید کلریدی، برخی تونلها یا محدودههای دریایی خاص، BAZ HCR سیستم متناسبتری است. در پروژههای سازهای، انتخاب قطر و تعداد انکر باید توسط فرد آشنا با طراحی اتصال بتن انجام شود. سوراخ نامناسب، عدم نظافت، گشتاور اشتباه یا فاصله ناکافی از لبه میتواند ظرفیت واقعی اتصال را کاهش دهد.
قیمت رول بولت BAZ آپولومیا
قیمت رول بولت BAZ آپولومیا به سایز رزوه، طول کلی، ضخامت قابل اتصال، نوع پوشش و متریال وابسته است. برای مثال BAZ M10-92/10 و BAZ M10-162/80 هر دو M10 هستند اما طول، مقدار فولاد و ضخامت قطعه قابل اتصال متفاوتی دارند و در نتیجه قیمت یکسانی نخواهند داشت. نسخههای BAZ، BAZ HD، BAZ A4 و BAZ HCR نیز به دلیل تفاوت متریال و مقاومت خوردگی باید جداگانه قیمتگذاری شوند. هنگام استعلام قیمت روز، بهتر است Reference کامل محصول اعلام شود تا کد مشابه با طول یا پوشش متفاوت اشتباه نشود.
خرید رول بولت BAZ آپولومیا از کالا عمران
برای خرید رول بولت BAZ آپولومیا بهصورت آنلاین و حضوری از کالا عمران بهتر است قطر موردنیاز، ضخامت بیسپلیت یا قطعه، وضعیت ترک بتن، شرایط محیطی و بار اتصال مشخص باشد. کارشناسان کالا عمران میتوانند بر اساس سایزهای M8، M10، M12 و M16، طول مناسب انکر را با ضخامت قطعه تطبیق دهند و تفاوت نسخههای گالوانیزه، A4 یا HCR را برای شرایط پروژه بررسی کنند. در سفارش پروژهای، اعلام کد دقیق مانند BAZ M12-148/50 از سفارش اشتباه یک رول بولت همقطر ولی با طول نامناسب جلوگیری میکند.
جمعبندی رول بولت BAZ آپولومیا
رول بولت BAZ آپولومیا یک انکر انبساطی حرفهای برای بتن ترکدار و بدون ترک است که در قطرهای اصلی M8 تا M16 تحت ETA-10/0280 قرار دارد. عملکرد لرزهای C1، مقاومت در حریق، تنوع طول و نسخههای مختلف ضدخوردگی از نقاط مهم این خانواده هستند. انتخاب صحیح تنها براساس قطر انجام نمیشود و طول، tfix، شرایط محیطی و بار اتصال باید همزمان بررسی شوند. برای پروژههای دارای الزام C2 یا ظرفیت بسیار بالا، سیستم تخصصیتری باید ارزیابی شود.
نظر کارشناسان کالا عمران درباره رول بولت BAZ آپولومیا
از دید کارشناسان کالا عمران، رول بولت BAZ آپولومیا زمانی انتخاب مناسبی است که پروژه به انکر مکانیکی دارای تأییدیه برای بتن ترکدار نیاز داشته باشد، ولی الزام لرزهای آن از محدوده C1 فراتر نرود. M8 و M10 برای بسیاری از ساپورتها، کنسولها و صفحات متوسط منطقیتر هستند و M12 و M16 برای بارها و صفحات سنگینتر باید پس از محاسبه بررسی شوند. یکی از مزیتهای عملی این سری، طولهای متعدد در یک قطر است که انتخاب را براساس ضخامت واقعی بیسپلیت ممکن میکند. در خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است کد کامل، طول و پوشش محصول کنترل شود. برای بتن بدون ترک و پروژه اقتصادیتر ممکن است FBN II کافی باشد؛ برای C2 یا طراحی با عمق کاشت متغیر، FAZ II Plus یا HST4 قابل بررسیتر هستند.
