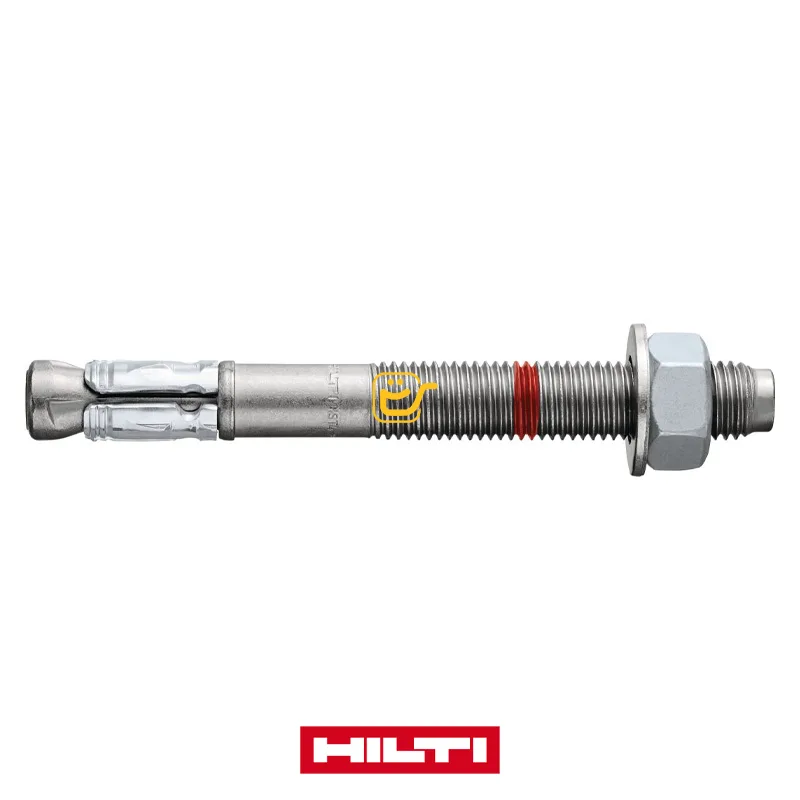

رول بولت HST4 هیلتی یک انکر انبساطی پرقدرت است که پس از قرارگیری در سوراخ بتن، با اعمال گشتاور مشخص روی مهره فعال می‌شود. حرکت مخروط درون غلاف انبساطی باعث فشرده‌شدن غلاف به دیواره سوراخ و انتقال بار کششی و برشی به بتن می‌شود. این رول بولت هیلتی برای کاربردهایی ساخته شده که صرفاً گیرایی یک رول بولت ساده کافی نیست و اتصال باید از نظر بتن ترک‌دار، بار لرزه‌ای، فاصله از لبه، فاصله میان انکرها و ضخامت عضو بتنی بررسی شود. کمپانی هیلتی HILTI آلمان بولت HST4 را به‌عنوان جدید ترین و بالاترین رده عملکردی خود در گروه انکرهای باز شونده معرفی کرده است. خرید رول بولت HST4 هیلتی مناسب برای پروژه های حساس بوده که به دنبال کیفیت بالا هستند و یک بولت قابل اعتماد ضد لرزه و مناسب بتن ترک دار می خواهند که با تاییدیه های کامل خود امنیت پروژه را تا سالیان تامین کند.

عملکرد در بتن ترک‌دار و بدون ترک

مهم ترین ویژکی رول بولت هیلتی HST4 داشتن تاییدیه لرزه و بتن ترک دار بوده و HST4 تاییدیه های خود را در برترین آزمایشگاه های اروپایی و آمریکایی کسب کرده است. تأییدیه اروپایی ETA-21/0878 استفاده از HST4 را در بتن مسلح یا غیرمسلح معمولی با رده مقاومتی C20/25 تا C90/105 پوشش می‌دهد. این انکر همچنین برای بتن الیافی فولادی تا رده C50/60 و حداکثر مقدار مشخص‌شده الیاف فولادی ارزیابی شده است. در طراحی واقعی، ظرفیت اتصال فقط به قطر رول بولت وابسته نیست. عمق مؤثر کاشت، مقاومت بتن، ترک‌دار یا بدون ترک بودن بتن، ضخامت عضو، فاصله از لبه، فاصله انکرها و جهت نیرو بر نتیجه نهایی اثر می‌گذارند.

تأییدیه‌های فنی HST4

خانواده رول بولت HST4 دارای ارزیابی اروپایی برای بارهای استاتیکی، شبه‌استاتیکی، لرزه‌ای C1 و C2 و حریق است. در اطلاعات ارائه شده از سوی کمپانی هیلتی، مدارک جداگانه‌ای برای بار خستگی، بار ضربه‌ای و ارزیابی مطابق الزامات آمریکایی نیز ارائه شده‌اند. در نظر داشته باشید که حتما باید تاییدیه های این محصول را از سایت اصلی هیلتی HILTI ذخیره سازی و مشاهده کنید و برای طراحی تنها مرجع شما تاییدیه های فنی ارائه شده در سایت اصلی محصول است. موارد ارائه شده از سوی کالا عمران تنها جنبه اطلاع رسانی داشته و نباید داخل طراحی دخیل شود.

عمق کاشت متغیر

یکی از تفاوت‌های اصلی HST4، امکان انتخاب عمق مؤثر کاشت متغیر است. عمق کمتر می‌تواند سرعت نصب و امکان استفاده در اعضای بتنی کم‌ضخامت را افزایش دهد، درحالی‌که عمق بیشتر معمولاً ظرفیت بتن و انعطاف طراحی در فاصله از لبه یا فاصله انکرها را بهبود می‌دهد. بازه عمق مؤثر از ۳۰ میلی‌متر در سایزهای کوچک آغاز شده و برای M20 تا ۱۸۰ میلی‌متر ادامه دارد. انتخاب عمق نهایی باید در محاسبات اتصال انجام شود و صرفاً بر اساس طول ظاهری رول بولت تعیین نمی‌شود. اگر رول بولت HST 4 به درستی نصب نشود و فواصل نصب و از یکدیگر و از لبه به درستی محسابه نشود انتظار باربری اعداد به دست آمده در تاییده ها را نباید داشت.

مخروط ضدچرخش

یکی از تفاوت ها نسل 4 بولت HST نسبت به نسل قبلی خود تغییر در طراحی مخروط بوده که سبب عدم چرخ محصول داخل حفره است. HST4 دارای مخروط انبساطی با طراحی ضدچرخش است. هدف این ساختار، کاهش احتمال چرخیدن مجموعه انکر داخل سوراخ هنگام بستن مهره و ایجاد نصب پایدارتر است. این ویژگی به‌خصوص در سوراخ‌هایی با شرایط اجرایی دشوار یا هنگام استفاده از ابزار ضربه‌ای کنترل‌شده اهمیت دارد.

روش‌های سوراخ‌کاری و نصب

براساس تأییدیه، نصب HST4 با سوراخ‌کاری چکشی، مته توخالی مجهز به مکش و در شرایط مشخص با سوراخ‌کاری الماسی امکان‌پذیر است. روش نظافت سوراخ و عمق سوراخ باید با نوع حفاری و شرایط تأییدیه هماهنگ شود. اعمال گشتاور نهایی می‌تواند با آچار ترک‌متر یا ترکیب ابزار ضربه‌ای سازگار هیلتی و ماژول Adaptive Torque انجام شود. مقدار گشتاور هر قطر ثابت و در جدول نصب مشخص شده است. در پروژه های داخلی نصب اصولی و درست مصحول به درستی صورت نمی گیرد ولی انتخاب سایز مته مناسب و نظافت حفره ایجاد شده به همراه استفاده از ترکمتر برای نصب اصولی موارد بسیار مهم هنگام نصب رول بولت HST 4 است.

جدول معرفی فنی رول بولت HST4

جدول سایزبندی رول بولت HST4 هیلتی

کمپانی هیلتی برای هر قطر از HST4 طول های متنوعی ارائه داده است اما در بازار ایران و فروشگاه کالا عمران تمامی این طول ها ارائه نمی شود و تنها طول های استاندارد در بازار ایران وجود دارند. استفاده از طول بالاتر کیفیت و باربری محصول را افزایش نمی دهد و ارائه محصول در طول های بالاتر به معنی استفاده از صفحه پلیت با ضخامت های بالاتر از استاندارد است. هر قطر از HST4 دارای عمق کاشت استاندارد است و اگر عمق کاشت در بتن و طول بولت بیشتر شود به معنی بیشتر شدن باربری کششی و برشی نیست.

جدول راهنمای کاشت و نصب HST4

hef عمق مؤثر کاشت است. مقادیر حداقل فاصله از لبه و فاصله میان انکرها فقط با رعایت ضخامت عضو، سطح مؤثر شکست و سایر شرایط ETA قابل استفاده‌اند و نباید به‌عنوان اعداد مستقل و همیشگی در طراحی در نظر گرفته شوند. به دلیل قیمت بالای HST4 و تاییده های کامل این محصول بهتر است نصب رول بولت HST4 توسط اپراتور ماهر و با تجربه صورت بگیرد. رعایت نکات کاشت در است سبک از بولت مکانیکی بسیار مهم است. امکان خرید انواع مته در سایز بندی برای نصب و کاشت رول بولت HST4 در فروشگاه کالا عمران امکان پذیر است.

حداقل ضخامت عضو بتنی در HST4 هیلتی

جدول باربری کششی رول بولت HST4

مقاومت مشخصه در بار کششی

مقادیر زیر مربوط به HST4 فولاد کربنی در بار استاتیکی و شبه‌استاتیکی هستند. مقاومت کششی فولاد NRk,s و مقاومت مشخصه بیرون‌کشیدگی در بتن C20/25 ارائه شده‌اند. اعداد ارائه شده از سوی اسناد ارائه شده کمپانی هیلتی توسط کارشناسان کالا عمران جمع آوری شده اما تنها جنبه اطلاع رسانی دارد و در طراحی تنها باید به اسناد ارائه شده از سوی هیلتی مراجعه کنید.

تفسیر صحیح جدول کششی

عدد نهایی ظرفیت اتصال برابر با مقاومت فولاد نیست. در هر طراحی باید همه حالت‌های شکست زیر بررسی شوند:

• شکست فولاد انکر

• بیرون‌کشیدگی انکر

• شکست مخروطی بتن

• شکافتن عضو بتنی

• اثر فاصله از لبه

• اثر فاصله بین انکرها

• اثر ترک بتن

• ترکیب هم‌زمان کشش و برش

بنابراین اعداد جدول، بار مجاز نصب یا بار کاری مستقیم نیستند. هر پروژه نسبت به طراحی خود باید محاسبات خود را با اسناد ارائه شده انکر بولت HST4 از سوی هیلتی باید بررسی کند.

جدول باربری برشی رول بولت HST4

مقادیر زیر مقاومت مشخصه فولاد در برش بدون بازوی اهرمی هستند. در M12 مقدار مقاومت به عمق مؤثر کاشت وابسته است. استفاده از Filling Set در سایز M20 می‌تواند مقاومت مشخصه فولادی ثبت‌شده برای وضعیت پرشده را افزایش دهد.

برای M12، رابطه مشخصه HST4 برابر با مقدار کمتر از 0.166 × hef + 27.49 و 37.4 kN است. مقاومت نهایی برشی ممکن است به‌جای فولاد، توسط شکست لبه بتن یا Pry-out محدود شود. این اعداد تنها برای آشنایی با محصول بوده و باید به جدول باربری برشی رول بولت HST 4 هیلتی در اسناد ارائه شده مراجعه کنید.

جدول مقایسه HST4 با HST3، HST2 و HST اولیه

HST3 در سایزهای M8 تا M24 عرضه شده و دارای عمق کاشت متغیر و تأییدیه ETA-98/0001 است. هیلتی در مستندات جانشینی اعلام کرده که HST4 در قطر و عمق کاشت مساوی، در اغلب موارد برابر یا بهتر از HST3 است، اما برای جایگزینی، کنترل مجدد اتصال در PROFIS Engineering توصیه می‌شود. HST2 V3 در محدوده M8 تا M16 عرضه شده و برای بارهای استاتیکی و لرزه‌ای در بتن ترک‌دار طراحی شده است. این مدل نیز عمق کاشت متغیر، امکان نصب بدون نظافت و سازگاری با Adaptive Torque دارد، اما محدوده قطر و سطح عملکرد آن با HST4 یکسان نیست.

رول بولت HST4 هیلتی سایز M8

رول بولت HST4 هیلتی سایز M8 کوچک‌ترین قطر این خانواده است و با مته ۸ میلی‌متری نصب می‌شود. بازه عمق مؤثر کاشت آن از ۳۰ تا ۹۰ میلی‌متر و بازه طول کلی آن از ۵۰ تا ۱۱۵ میلی‌متر است. این سایز برای نصب هندریل، ساپورت‌های سبک‌تر، صفحات پایه کوچک و تجهیزات تأسیساتی قابل استفاده است، اما عمق‌های کمتر از ۴۰ میلی‌متر طبق ETA فقط برای اتصالات افزونه و غیرسازه‌ای مشخص‌شده قابل بررسی هستند.

رول بولت HST4 هیلتی سایز M10

رول بولت HST4 هیلتی سایز M10 با مته ۱۰ میلی‌متری، گشتاور نصب ۴۰ نیوتن‌متر و عمق مؤثر ۳۰ تا ۱۰۰ میلی‌متر عرضه می‌شود. این قطر یکی از سایزهای عمومی برای بیس‌پلیت‌های متوسط، هندریل، ساپورت لوله و تجهیزات مکانیکی است. انتخاب طول مناسب باید براساس ضخامت صفحه، عمق کاشت محاسباتی و فضای رزوه موردنیاز برای مهره انجام شود.

رول بولت HST4 هیلتی سایز M12

رول بولت HST4 هیلتی سایز M12 در طول‌های ۷۵ تا ۲۶۰ میلی‌متر و عمق مؤثر ۴۰ تا ۱۲۵ میلی‌متر قابل انتخاب است. این سایز برای اتصالات صنعتی، صفحات پایه، تجهیزات تأسیساتی و سازه‌های فلزی با بار متوسط تا بالا کاربرد دارد. مقاومت برشی فولاد این مدل با افزایش عمق کاشت از حدود ۳۴٫۱ به حداکثر ۳۷٫۴ کیلونیوتن می‌رسد، اما ظرفیت نهایی اتصال باید با شکست بتن و شرایط هندسی کنترل شود.

رول بولت HST4 هیلتی سایز M16

رول بولت HST4 هیلتی سایز M16 با مته ۱۶ میلی‌متری، گشتاور نصب ۱۲۰ نیوتن‌متر و عمق مؤثر ۶۵ تا ۱۶۰ میلی‌متر طراحی شده است. این قطر برای بیس‌پلیت‌های سنگین، ماشین‌آلات، سازه‌های فلزی، ساپورت‌های صنعتی و اتصالات دارای بار کششی و برشی قابل‌توجه مناسب است. حداقل ضخامت بتن و فاصله از لبه در این سایز باید با دقت بیشتری کنترل شود.

رول بولت HST4 هیلتی سایز M20

رول بولت HST4 هیلتی سایز M20 بزرگ‌ترین قطر استاندارد این خانواده است و با مته ۲۰ میلی‌متری و گشتاور نصب ۱۸۰ نیوتن‌متر استفاده می‌شود. بازه عمق مؤثر آن ۱۰۱ تا ۱۸۰ میلی‌متر و طول کلی آن ۱۷۰ تا ۲۶۰ میلی‌متر است. این سایز برای اتصالات پرظرفیت و صفحات پایه سنگین مناسب است. استفاده از Filling Set می‌تواند در اتصال‌های دارای لقی بین انکر و سوراخ صفحه، شرایط انتقال برش را بهبود دهد.

کاربردهای رول بولت HST4

• اتصال بیس‌پلیت سازه‌های فولادی به بتن

• نصب هندریل و حفاظ‌های ایمنی

• نصب سازه‌های نما و زیرسازی فلزی

• اتصال تجهیزات مکانیکی و ماشین‌آلات

• ساپورت لوله، کابل و تجهیزات تأسیساتی

• نصب پایه‌های تجهیزات صنعتی

• اتصال‌های دارای بار استاتیکی و لرزه‌ای

• اتصالات ایمنی‌محور در بتن ترک‌دار

کاربردهای اصلی ارائه‌شده توسط هیلتی شامل بیس‌پلیت، هندریل، نما و ساپورت‌های مکانیکی، الکتریکی و لوله‌کشی هستند.

خرید رول بولت HST4 هیلتی

برای خرید رول بولت HST4 هیلتی باید قطر انکر، طول کلی، عمق مؤثر کاشت، ضخامت صفحه اتصال، وضعیت ترک‌دار یا بدون ترک بتن و شرایط محیطی پروژه به‌صورت دقیق بررسی شوند. این رول بولت در سایزهای M8 تا M20 تولید شده و برای نصب بیس‌پلیت، سازه‌های فلزی، هندریل، ماشین‌آلات و ساپورت‌های تأسیساتی کاربرد دارد. امکان خرید اینترنتی رول بولت HST4 هیلتی از فروشگاه کالا عمران و خرید حضوری با بررسی مشخصات فنی هر سایز فراهم است. کارشناسان فنی کالا عمران نیز برای انتخاب قطر، طول و عمق کاشت متناسب با نوع اتصال و بار پروژه، مشاوره تخصصی ارائه می‌کنند.

قیمت رول بولت HST4 هیلتی

قیمت رول بولت HST4 هیلتی براساس قطر و طول انکر، تعداد بسته‌بندی، نوع پوشش، موجودی وارداتی و شرایط بازار تعیین می‌شود؛ بنابراین قیمت سایزهای M8، M10، M12، M16 و M20 یکسان نیست. هنگام مقایسه قیمت رول بولت هیلتی، باید کد دقیق محصول، طول کلی، حداکثر ضخامت قطعه قابل اتصال و اصالت کالا نیز کنترل شود؛ زیرا انکرهای هم‌قطر می‌توانند عمق کاشت و ظرفیت متفاوتی داشته باشند. برای استعلام قیمت روز، بررسی موجودی و دریافت پیش‌فاکتور، امکان ارتباط با کارشناسان کالا عمران و همچنین خرید حضوری و آنلاین رول بولت HST4 هیلتی فراهم شده است.
