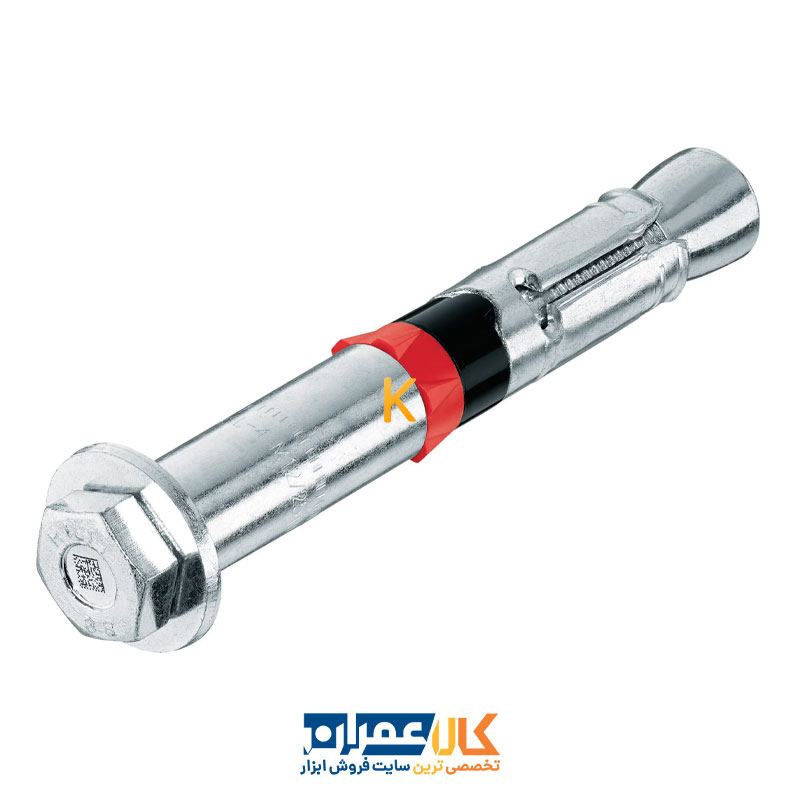

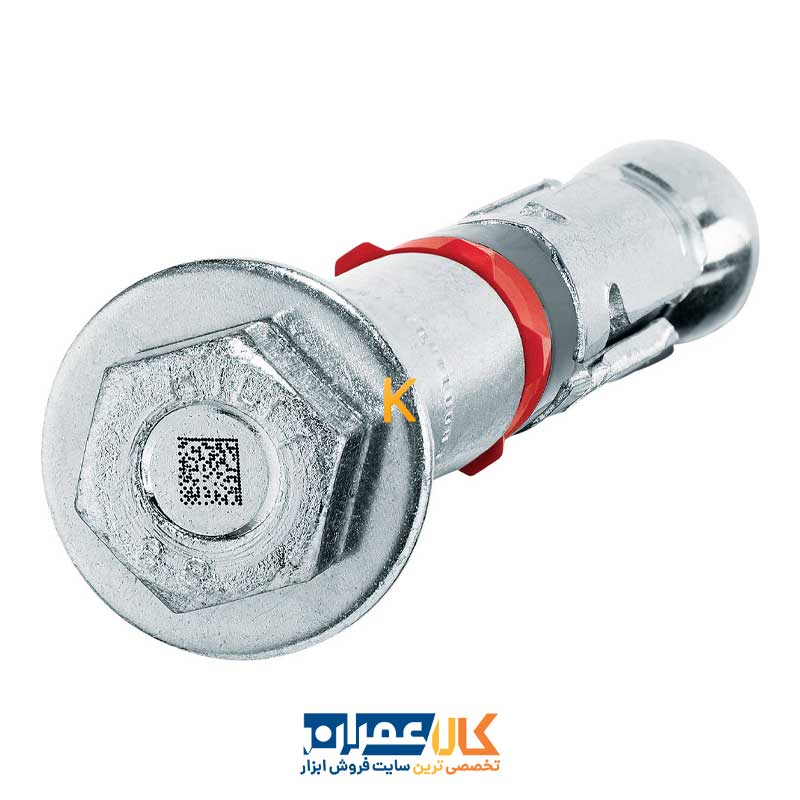

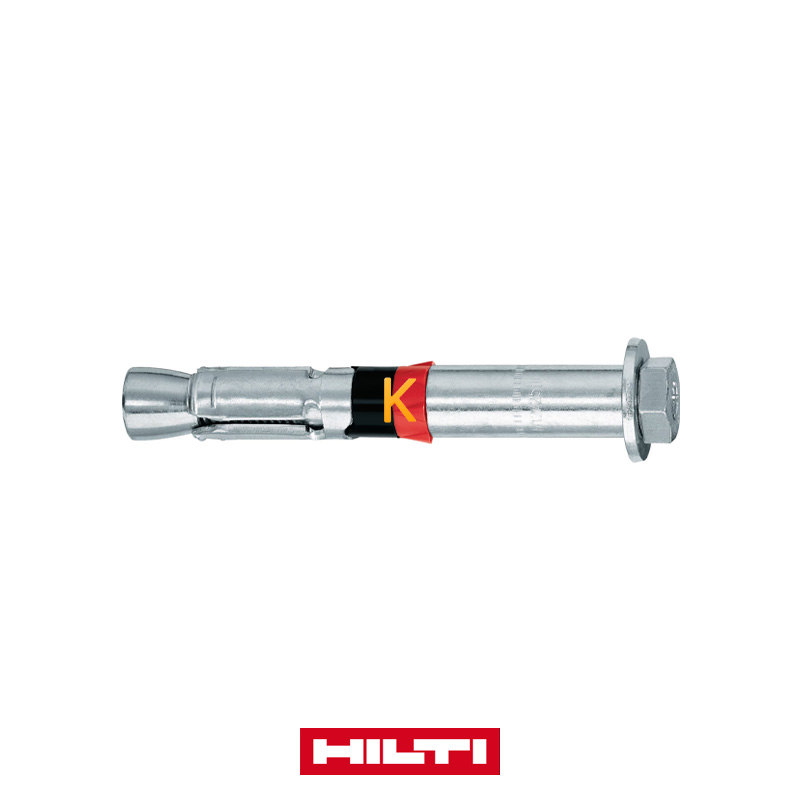

رول بولت فوق سنگین HSL4 M8 هیلتی جدیدترین محصول در دسته رول بولت هیلتی فوق سنگین این برند آلمانی بوده که بعد سال ها عرضه HSL3 M8 هم انکون مشتریان هیلتی می توانند نمونه به روز شده این محصول را خریداری کنند. خانواده HSL4 در کلاس 5 ستاره و ULTIMATE عرضه می شوند و به جرعت می توان این خانواده از رول بولت ها را پرچم دار بار های فوق سنگین در تمامی بازار های جهانی دانست.

HSL4 نسل جدید HSL3

بعد از موفقیت های بولت های خانواده HSL هم اکنون در سال 2023 کمپانی هیلتی، نسل چهارم بولت های فوق سنگین HSL را با کد فنی HSL4 و با شکل ظاهری پلاستیک قرمز و مشکی معرفی کرده است. این بولت قرار است رقیب سر سختی برای کمپانی های اروپایی تولید کننده بولت در در دسته باربری سنگین باشد. سایز بندی HSL4 نیز همانند HSL3 کامل بوده و در این محصول سایز 8 میلی متر HSL4 را به طور کامل برای شما توضیج می دهیم.

تنوع مدل های رول بولت فوق سنگین HSL4 M8

کمپانی هیلتی برای هر مدل از رول بولت های فوق سنگین خود نمونه های متفاوتی را ارائه می دهد که هر مدل دارای باربری و کاربرد متفاوت بوده و نصب هر کدام نیز شیوه خاص خود را دارد. رول بولت فوق سنگین HSL4 M8 نمونه معمول و عادی از این خانواده بوده که کاربری ای عادی و انتخابی اقتصادی است. به دلیل تحریم های اقتصادی امکان واردات تنوع کامل از بولت های HSL4 برای کالا عمران امکان پذیر نمی باشد.

بررسی رول بولت فوق سنگین HSL4 M8 هیلتی

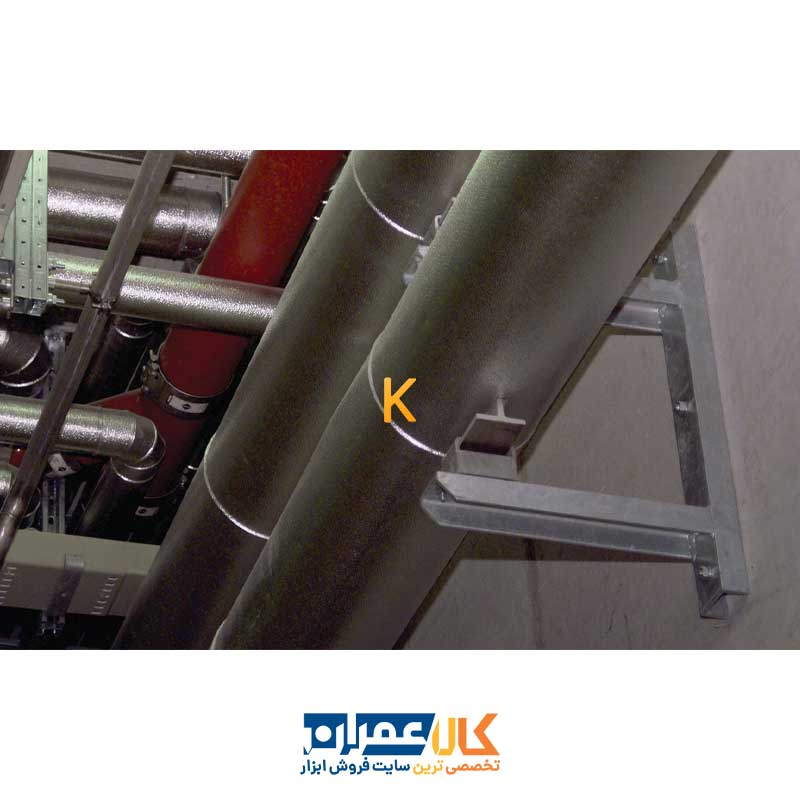

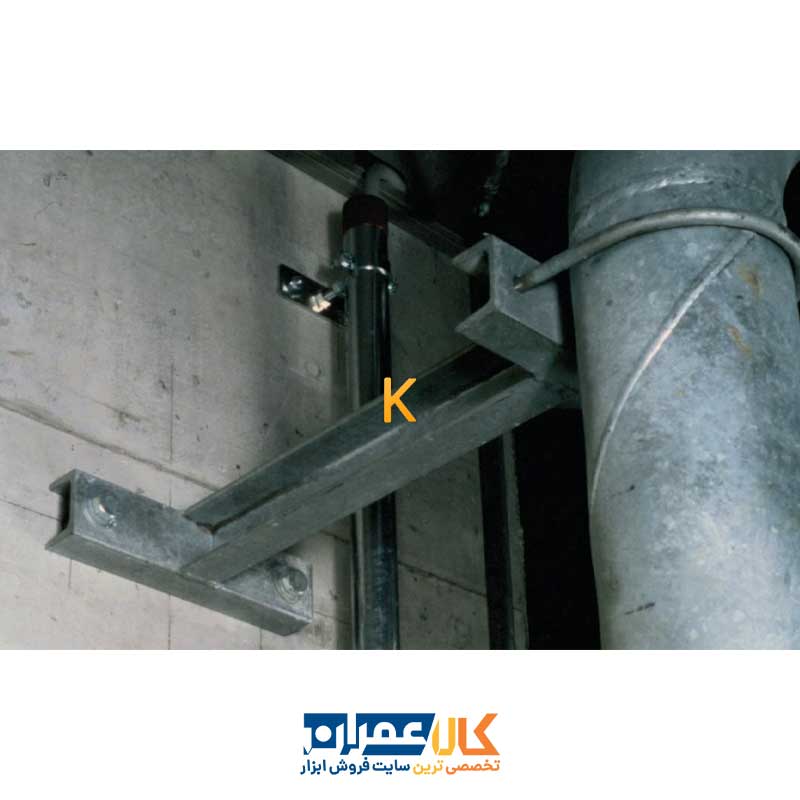

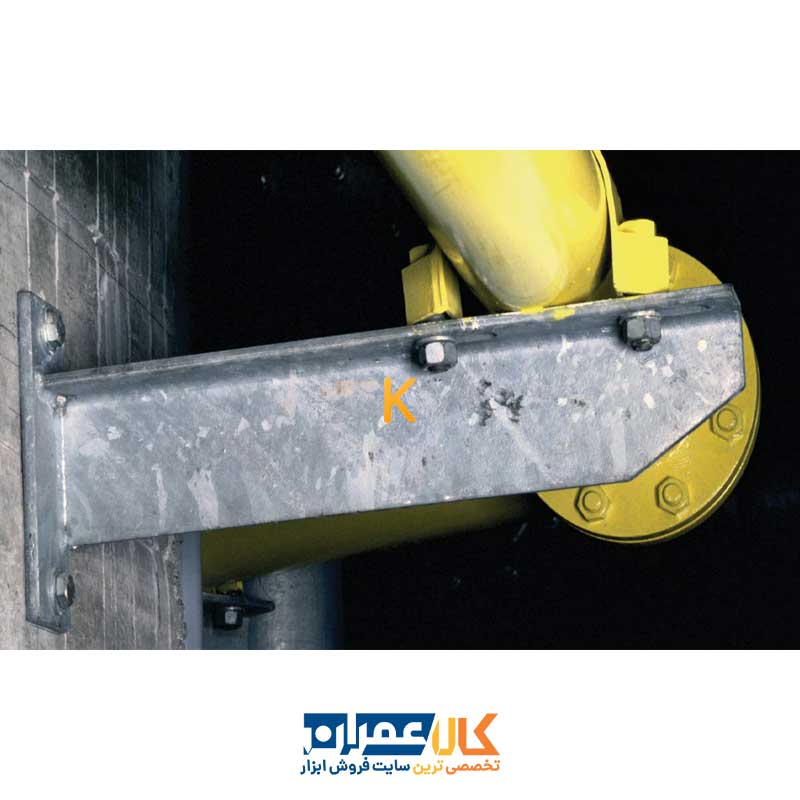

رول بولت فوق سنگین HSL4 M8 اولین و کوچک ترین سایز در بین رول بولت های فوق سنگین برند هیلتی HILTI بوده که که در طول های استاندارد 97 میلی متر و 117 میلی متر تولید و عرضه می شود. از رول بولت فوق سنگین HSL4 M8 هیلتی برای نصب مواردی نظیر : براکت های سبک - تابلو های صنعتی سبک - نرده های سبک و داکت های کوچک تاسیساتی استفاده می شود. محصول از فولاد با مقاومت بالا (گرید 8.8) به همراه پوشش گالوانیزه با مقاومت خوردگی بالا تولید شده است.

تفاوت رول بولت فوق سنگین HSL4M8 با HSL3 M8

در تمامی به روز رسانی هایی که مهندسین هیلتی برای محصولات خود هر ساله انجام می دهند، سعی در بالارفتن کیفیت و نتیجه مطلوب تر برای پروژه های ساختمانی دارند. البته همیشه این به روز رسانی ها از لحاظ مالی به نفع پروژه نبوده و در بعضی از مواقع سبب سرف هزینه بیشتر می شود. یکی از همین به روز رسانی ها برای رول بولت فوق سنگین HSL4 M8 اتفاق افتاده که سبب شده که این رول بولت از لحاظ ظرفیت باربری عملکرد بهتری داشته باشد اما در مقابل هزینه بالاتری برای پروژه نیز دارد.

HSL 3 رول بولت فوق سنگین

• ظرفیت بار در بتن ترک‌خورده: 60-70% ظرفیت اسمی
• محدودیت در عرض ترک: حداکثر 0.3 میلیمتر
• گواهینامه CE اروپا
• استاندارد ETA
• تأییدیه‌های عمومی ساختمانی

HSL 4 رول بولت فوق سنگین

• ظرفیت بار در بتن ترک‌خورده: 80-90% ظرفیت اسمی
• قابلیت عملکرد در ترک‌های تا 0.5 میلیمتر
• سیستم توزیع بار پیشرفته
• گواهینامه CE پیشرفته
• استاندارد ETA برای شرایط ویژه
• تأییدیه‌های لرزه‌ای
• گواهینامه‌های صنعتی خاص
• تأییدیه‌های محیط‌های خورنده

اسناد و تائیدیه های رول بولت HSL3 M8 هیلتی

اگر فکر می کنید که قیمت رول بولت فوق سنگین HSL4 M8 بالا بوده و استفاده از آن در پروژه صرفه اقتصادی ندارد بهتر است به لیست نگاهی بکنید تا متوجه یکی از دلایل گرانی این محصول باشید. کمپانی هیلتی هر ساله با صرف هزینه های بالا در آزمایشگاه های اروپایی و آمریکایی محصولات خود را تست و بررسی می کند تا از اعدادی که برای تست های کشش و برش به مشتریان اعلام می کند مطمئن باشد. جالب است که بعضی از مشتریان داخل ایران این تست ها را قبول نداشته و فکر می کنند تست توسط مجریان ایرانی معتبرتر است.

• ETA (European Technical Assessment)
• تاییدیه ETA-98/0001 برای استفاده در بتن ترک‌خورده و غیر ترک‌خورده
• مطابق با استاندارد EN 1992-4 (یوروکد 2)
• گواهینامه CE برای محصولات ساختمانی
• گواهینامه مقاومت لرزه‌ای C1/C2
• تایید عملکرد در شرایط زلزله
• مطابق با ETAG 001 Annex E
• مناسب برای مناطق با خطر زلزله بالا
• مقاومت در برابر آتش F120
• تایید مقاومت تا 120 دقیقه در برابر آتش
• مطابق با استاندارد EN 1363-1
• ISO 9001:2015
• سیستم مدیریت کیفیت
• کنترل فرآیند تولید
• ISO 14001
• مدیریت زیست محیطی
• DIBt (آلمان)
• تایید فنی برای استفاده در سازه‌های حساس
• ICC-ES
• تایید برای استفاده در بازار آمریکای شمالی
• ASTM B117
• تست مه نمکی
• مقاومت در برابر خوردگی
• تاییدیه نیروگاهی
• مناسب برای استفاده در تاسیسات نیروگاهی
• تاییدیه صنایع نفت و گاز
• استفاده در تجهیزات پتروشیمی

برای مشاهده این تست ها می توانید به صفحه کاتالوگ ها مراجعه کرده و تاییده های محصول خود را در دسته بولت های مکانیکی هیلتی مشاهده و ذخیره سازی کنید.

نحوه نصب و اجرا رول بولت فوق سنگین هیلتی HSL4 M8

تمامی اعداد و اطلاعاتی که در تاییدیه های رول بول بولت فوق سنگین HSL4 M8 مشاهده می کنید، با نصب درست و اصولی به دست آمده و اگر مراحل نصب را به درستی انجام ندهید نمی توانید انتظار بهره وری کامل از محصول را داشته باشید. در قسمت پایین مراحل نصب HSL4 M8 را به طور کامل برای شما شرح می دهیم. در هر زمان نصب اگر سوالی داشتید می توانید با کارشناسان کالا عمران در ارتباط باشید.

مرحله اول - بررسی بولت و سوراخکاری

برای نصب رول بولت فوق سنگین HSL4 M8 بتن شما باید 120 میلی متر عمق مفید و سالم داشته باشد. با استفاده از دریل ضربه‌ای چهار شیار و مته سایز 12 میلی متری چهار شیار، یک سوراخ عمود بر سطح به عمق 80 میلی متر ایجاد کنید. برای سوراخکاری می توانید از سیستم دریل و مته کرگیری نیز استفاده کنید.

مرحله دوم - تمیزکاری حفره

سوراخ ایجاد شده را ابتدا با پمپ باد تمیز کرده، سپس با برس مخصوص دو مرتبه برس بزنید و مجدداً با پمپ باد تمیز کنید. نظافت سوراخ ایجاد شده نکته ای بسیار مهم در هنگان نصب بولت است که حتما باید به آن دقت داشته باشید. اگر با سیستم کرگیری سوراخکاری می کنید باید حفره را با آب نیز بشورید.

مرحله سوم - جاگذاری بولت

پلیت مورد نظر را بر روی حفره جایگذاری کنید و رول بولت HSL4 M 8 را به صورت مستقیم داخل حفره قرار داده و با چکش لاستیکی، با ضربات آرام تا انتها جا بزنید. در نظر داشته باشید که بولت تا جایی که ممکن است باید داخل حفره فرو رود و پلیت نیز به صورت کامل به سطح بچسبد.

مرحله چهارم - استفاده از ترکمتر

با استفاده از آچار ترکمتر کالیبره شده، مهره را با گشتاور 15 نیوتن متر سفت کنید. استفاده از آچار ترکمتر برای این محصول بسیار مهم بوده و اپراتور نباید به صورت چشمی و حدسی بولت را سفت کند. از محکم بودن نصب و تراز بودن پلیت و بولت اطمینان حاصل کنید.

نتیجه گیری کالا عمران
