انکر بولت: راهنمای کامل و جامع انتخاب، نصب، نگهداری و خرید در سال ۲۰۲۵

در این مقاله با انکر بولت از صفر تا صد آشنا می‌شوید: از تاریخچه ساخت و استانداردهای بین‌المللی تا محاسبات فنی، معرفی انواع مکانیکی و شیمیایی، کاربردها، مطالعات موردی، نکات نصب و نگهداری و راهنمای خرید. این مطلب برای مدیران پروژه، مهندسین سازه و پیمانکاران ساختمانی تدوین شده است.

تاریخچه و استانداردها

انکر بولت برای اولین بار در اوایل قرن بیستم برای صنایع پل‌سازی معرفی شد. با پیشرفت فناوری‌های متالوژی و پلاستیک، مدل‌های شیمیایی در دهه ۱۹۷۰ وارد بازار شدند. امروزه استانداردهای معتبر مانند DIN 18516، EN 1992 و ACI 355.2 معیارهای ابعادی، مکانیزم باربری و آزمون‌های کشش و برش را تعریف می‌کنند.

انکر بولت چیست و کاربردها

انکر بولت‌ها اجزایی فلزی یا شیمیایی هستند که برای اتصال تجهیزات و سازه به بتن، آجر یا سنگ استفاده می‌شوند. توزیع یکنواخت نیرو، ایمنی بالا در برابر لغزش و مقاومت در برابر شرایط محیطی، از ویژگی‌های برجسته آنهاست.

نمای کلی انکر بولت و اجزای آن

کاربردهای اصلی

  • ثابت کردن ستون‌ها و تیرهای فلزی به فونداسیون
  • نصب ماشین‌آلات سنگین در کارخانه‌ها
  • مهار تاسیسات مکانیکی، الکتریکی و کانال‌های هوا
  • نصب نرده، پلکان و حفاظ در سازه‌های عمومی
  • اتصال المان‌های پیش‌ساخته و سازه‌های مدولار

محاسبات طراحی و عمق کاشت

عمق کاشت (Embedment Depth) و محاسبه باربری مطابق فرمول‌های زیر انجام می‌شود:

F_s = k * f_ck * A_eff

که در آن F_s مقاومت کششی مجاز، k ضریب اطمینان مصالح، f_ck مقاومت فشاری بتن و A_eff سطح مقطع موثر رزین یا انبساط است.

برای تعیین عمق کاشت حداقل سه برابر قطر بولت توصیه می‌شود:

h_embed ≥ 3 * d

انواع انکر بولت

انکر بولت‌های مکانیکی

انکر بولت‌های مکانیکی با استفاده از اصطکاک و قفل‌شدگی مکانیکی عمل می‌کنند. این نوع انکر بولت‌ها شامل:

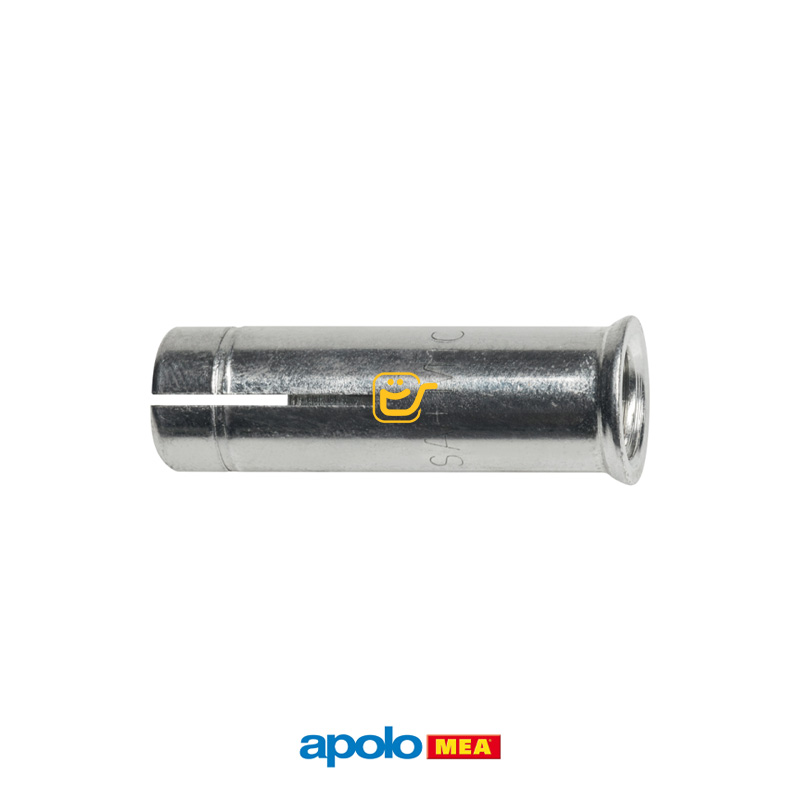

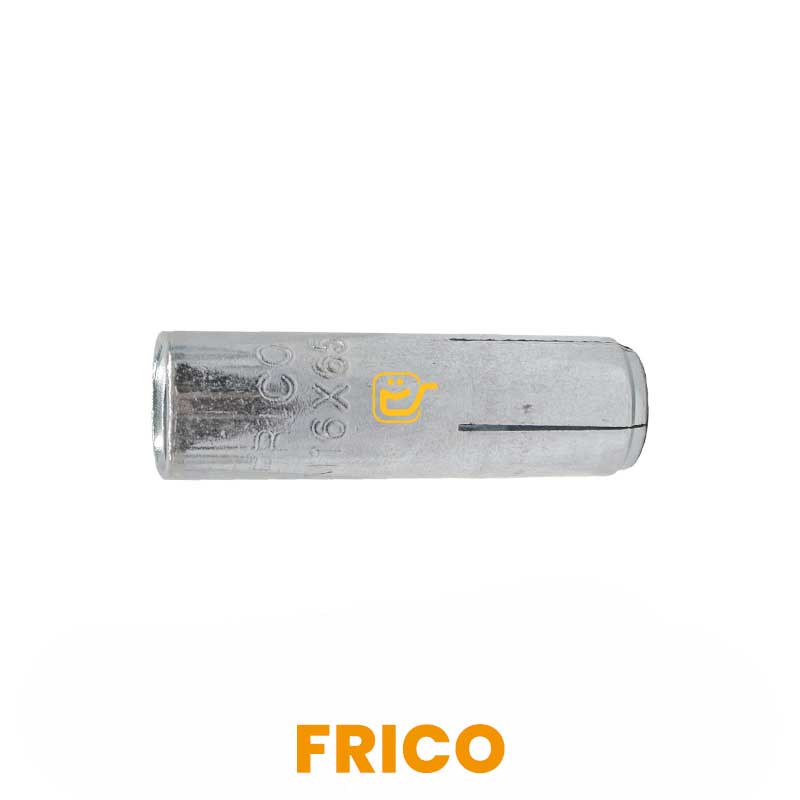

  • انکر بولت از داخل رزوه: مناسب برای نصب پیچ به مصالح سخت (باربری متوسط)
  • انکر بولت غلافی: دارای غلاف باز شونده داخل مصالح سخت (باربری سنگین)
  • انکر بولت فوق سنگین: برای نصب ماشین آلات فوق سنگین
  • انکر بولت دیوار دو جداره: برای نصب سبک بر روی سیستم DRY WALL
  • انکر بولت سقفی: مناسب نصب سبک بر روی سقف

انکر بولت‌های مکانیکی به دلیل سهولت نصب و قابلیت استفاده فوری پس از نصب، گزینه‌ای محبوب در بسیاری از پروژه‌های ساختمانی هستند. این نوع انکر بولت‌ها معمولاً برای بارهای متوسط و در شرایطی که نیاز به مقاومت در برابر لرزش و ارتعاش وجود دارد، استفاده می‌شوند. انکر بولت چکشی، به عنوان یکی از پرکاربردترین انواع، با ضربه چکش در محل خود قرار می‌گیرد و با گشتاور مناسب محکم می‌شود، در حالی که رول بولت‌ها با چرخش و انبساط در سوراخ، اتصال محکمی ایجاد می‌کنند.

انکر بولت‌های شیمیایی

انکر بولت‌های شیمیایی از طریق چسبندگی شیمیایی به مصالح پایه متصل می‌شوند. انواع اصلی آن عبارتند از:

  • انکر بولت شیمیایی کپسولی: برای نصب سریع در شرایط خاص
  • انکر بولت شیمیایی تزریقی: مناسب برای بارهای سنگین و شرایط محیطی خاص

انکر بولت‌های شیمیایی قابلیت تحمل بارهای بسیار سنگین را دارند و در شرایط محیطی سخت، عملکرد بهتری نسبت به انواع مکانیکی از خود نشان می‌دهند. این نوع انکر بولت‌ها با استفاده از رزین‌های اپوکسی یا پلی‌استر، پیوند قوی و یکپارچه‌ای با مصالح پایه ایجاد می‌کنند. انکر بولت‌های تزریقی امکان نصب در فواصل نزدیک به لبه‌ها را فراهم می‌کنند و برای کاربردهایی که نیاز به مقاومت بالا در برابر خوردگی و مواد شیمیایی دارند، ایده‌آل هستند.

انکر بولت هیلتی به عنوان یکی از معتبرترین برندها در این زمینه، هر دو نوع انکر بولت مکانیکی و شیمیایی را با کیفیت عالی ارائه می‌دهد. محصولات هیلتی به دلیل نوآوری در طراحی و استفاده از مواد با کیفیت بالا، عملکرد برتری در شرایط مختلف از خود نشان می‌دهند.

مطالعات موردی

پروژه برج مسکونی ۲۰ طبقه در تهران

برای اتصال تیرچه‌های سقفی به فونداسیون از ۵۰۰۰ عدد رول بولت قطر 20mm با عمق کاشت 60mm استفاده شد. نتایج آزمون کشش پس از ۶ ماه، باربری بالای 150kN را تأیید کرد.

نصب خط تولید خودرو

انکر بولت تزریقی با رزین اپوکسی برای ثابت کردن دستگاه پرس ۵۰ تنی در کارخانه انتخاب شد که پس از ۱ سال کارکرد، هیچگونه شل‌شدگی یا ترک مشاهده نشد.

نصب قدم‌به‌قدم

  1. حفاری حفره با دریل کرگیری: قطر و عمق مطابق دیتاشیت.
  2. تمیزکاری: استفاده از برس سیمی و باد خشک.
  3. قرار دادن انکر مکانیکی یا تزریق رزین شیمیایی.
  4. گشتاوردهی با آچار ترکمتر تا مقدار توصیه‌شده.
  5. بازرسی اولیه و آزمون چکش یا Pull Test.

مراحل نصب انکر بولت

نگهداری و بازرسی دوره‌ای

  • بازرسی شش‌ماهه: بررسی خوردگی و شل‌شدن.
  • تعویض انکرهای معیوب بر اساس استاندارد NDT.
  • ثبت مقادیر گشتاور و نتایج آزمون در دفترچه ماشین‌آلات.

مقایسه برندها و بازار

برند محصولات کیفیت گارانتی قیمت تقریبی (تومان)
هیلتی (Hilti) مکانیکی، شیمیایی بالاترین 10 سال 450,000 – 1,200,000
فشر (Fischer) شیمیایی عالی 8 سال 350,000 – 900,000
ساروم (Saram) مکانیکی خوب 5 سال 120,000 – 400,000

راهنمای خرید و قیمت بازار

برای خرید دقیق و اقتصادی:

  • مشخص کردن بار کششی و برشی مورد نیاز.
  • انتخاب نوع انکر: مکانیکی یا شیمیایی.
  • مقایسه قیمت و گارانتی در جدول بالا.
  • سفارش آنلاین از کالا عمران با ارسال 24 ساعته.

سؤالات متداول (FAQ)

عمق کاشت انکر بولت چقدر باشد؟

حداقل 3 برابر قطر بولت، برای اطمینان از باربری مجاز.

برای بتن ترک‌دار چه انکری مناسب است؟

انکرهای شیمیایی تزریقی با رزین اپوکسی که ترک‌ها را پر می‌کنند.

آیا انکر بولت قابل تعویض است؟

انکر مکانیکی پس از بازکردن قابل استفاده مجدد نیست؛ اما انکر شیمیایی می‌تواند پس ازبرداشتن رزین جدید نصب شود.

چه استانداردهایی باید رعایت شود؟

EN 1992, DIN 18516, ACI 355.2
