معرفی و بررسی انکر هیلتی HKD
انکر های از داخل رزوه برند هیلتی HILTI با 2 کد فنی فنی HKD و HKV شناخته می شوند. این محصولات در دسته بندی انکر های باربری متوسط قرار می گیرند. انکر HKD دارای لبه بر روی ابتدای خود و انکر HKV فاقد لبه است. انکر HKD در سایز 8/30 برابر با قطر داخلی 8 میلی متر و قطر بیرونی 10 میلی متر و طول کامل بولت 30 میلی متر است. بر روی بدنه بولت هیچ گونه شیار و یا عاجی وجود ندارد. از نمونه های مشابه این محصول در کلاس اروپایی به انکر فیشر EA II و انکر آپولومیا SA و در نمونه های محصولات چینی به انکر چینی HKD 8/30 اشاره نمود. بسته بندی این محصول به صورت پلایتکی بوده و توسط کارخانه شرکت هیلتی در کشور چین صورت میگرد. قیمت درج شده برای یک عدد بولت HKD /30 هیلتی می باشد.
موارد کاربردی انکر هیلتی HKD 8/30

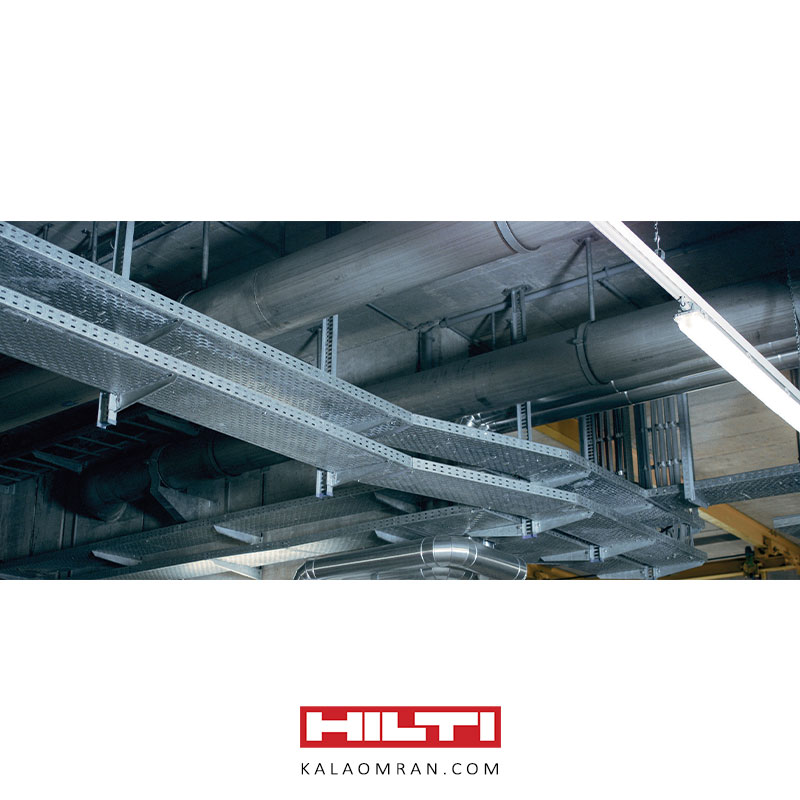

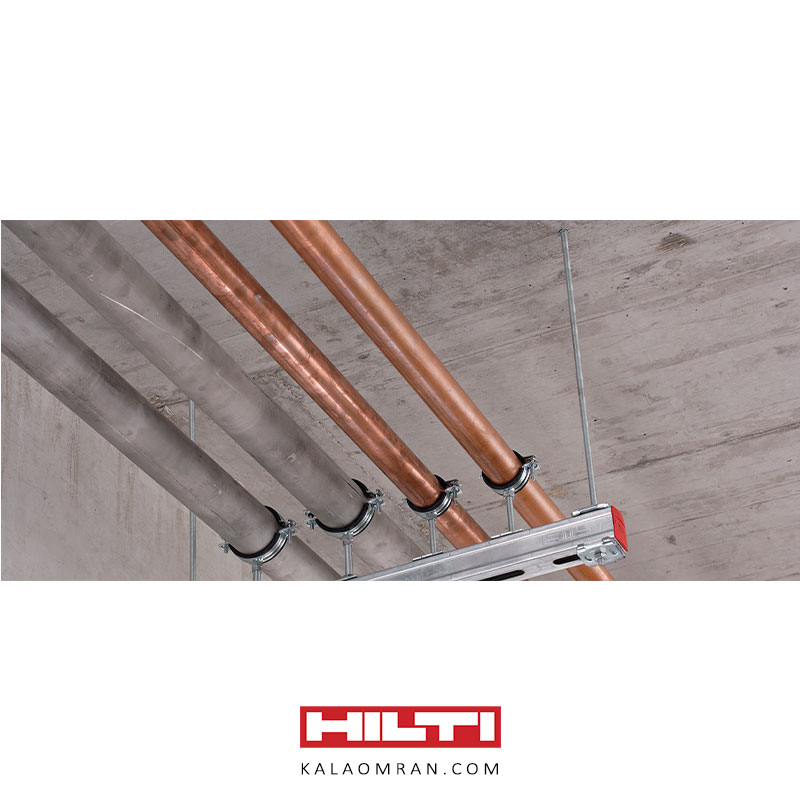

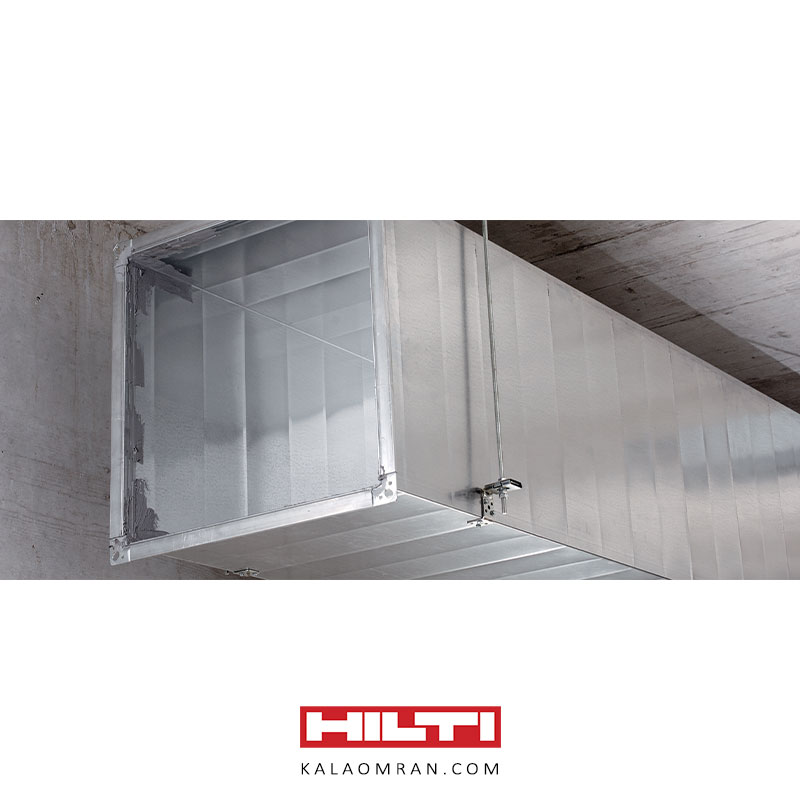

برای کاربرد های انکر هیلتی HKD 8/30 می توان به باربری های متوسط توسط راد تمام رزوه (پيچ متری) و یا ساپورت های تاسيساتی براي لوله ها، داکت های هوا و سيستم های اطفا حريق اشاره نمود . انکر های از داخل رزوه توانایی نصب در دیوار – سقف و یا کف را دارند. به دلیل وجود لبه در این سبک، انکر پس از نصب به داخل حفره ایجاد شده نمی رود و در ابتداء حفره ایجاد شده می ماند. بیشترین استفاده از این سبک انکر ها را می توان در سیستم تاسیسات و نصب پروفیل می باشد.
نحوه نصب و اجرا محصول
برای کاشت انکر هیلتی HKD سایز 8 میلی متر ابتدا به وسیله مته چهار شیار سایز 10 حفره ای به قطر 10 میلی متر و طول 33 میلی متر ایجاد کنید. سپس به کمک فشار باد و فرچه، حفره ایجاد شده را کاملا تمیز کنید تا عاری از هرگونه گرد و غبار و آلودکی شود. تمیز بوده حفره ایجاد شده از مهم ترین نکات در نصب انکر می باشد.پس از جایگذاری انکر در داخل حفره به وسیله چکش، انکر را به انتهای حفره ایجاد شده هدایت کنید. برای تغییر حالت انکر و باز شدن انکر در داخل حفره می بایست به وسیله انکر کوب و چکش به داخل انکر چندین مرتبه ضربه بزنید تا نیروی وارد شده شما باعث باز شدن لبه های داخلی انکر شوند. میزان چرخش ترکمتر برای این سایز انکر 8 Nm است.
میزان ضخامت بتن مورد نیاز برای این سایز 100 میلی متر و حداقل فاصله انکر تا لبه 105 میلی متر بوده . بهترین فاصله دو انکر از هم را 90 میلی متر و حداقل فاصله دو انکر 60 میلی متر می باشد . برای اطلاعات فنی بیشتر به قسمت توضیحات تکمیلی مراجعه شود .
تائیدیه های کسب شده | تست کشش و برش
شرکت هیلتی HILTI برای انکر سایز 8/30 در تست کشش میزان 1.98 kN و برای تست برش نیز 1.98 kN را اعلام نموده است. از تائیدیه های کسب شده محصول تیز می توان به ETA, Fire اشاره نمود. تمایم اعداد به دست آمده در تست هاس کشش و برش در حالت نصب درست به دست آمده است. برای مشاهده و یا ذخیره سازی تائیدیه های کسب شده برای این محصول بر روی لینک های زیر کلیک کنید.
- ETA-02-0032-for-HKD-drop-in-ancho
- ETA-06-0047-for-HKD-drop-in-anchor-multiple-applications
- HKD-FM-Certificate-of-Compliance-Certificate
تنوع کامل انکر بولت های برند هیلتی در فروشگاه کالا عمران
محصولات مورد استفاده مانند پیچ متری سایز 8 – مهره سایز 8 – پروفیل تاسیساتی را در فروشگاه کالا عمران مشاهده کنید. محصولات مشابه با قیمت اقتصادی تر می توانید به دسته انکر های باربری متوسط را مشاهده کنید. مجموعه کالا عمران هیچ گونه مسئولیتی در قبال کیفیت مواد اولیه، تحمل باربری برشی و کششی این محصول ندارد و تنها سلامت فیزیکی کالا را برای مشتری گارانتی می کند.
