انکر هالوکر FHY فیشر

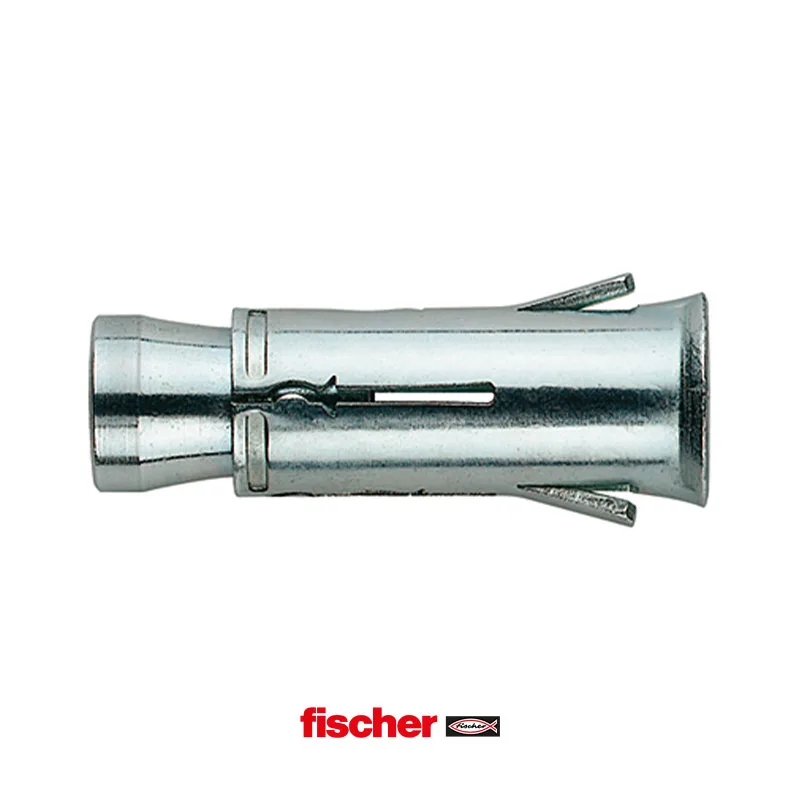

انکر هالوکر FHY فیشر یک انکر بولت مکانیکی با رزوه داخلی است که به‌طور تخصصی برای اجرای اتصال در سقف‌های بتنی هالوکور پیش‌تنیده طراحی شده، اما طبق ETA جدید این محصول می‌تواند در بتن توپر ترک‌دار و بدون ترک نیز مورد استفاده قرار گیرد. ساختار اصلی انکر از یک غلاف انبساطی و مخروط رزوه‌دار داخلی تشکیل شده است. پس از قرارگیری انکر در سوراخ، با بستن پیچ یا راد رزوه‌ای، مخروط به داخل غلاف کشیده شده و غلاف منبسط می‌شود؛ در فضای توخالی، انبساط در ناحیه حفره انجام می‌شود و در بتن توپر، غلاف به دیواره سوراخ فشار می‌آورد.

مزیت اصلی FHY فیشر نسبت به بسیاری از انکرهای رزوه‌داخلی معمولی، سازگاری آن با ساختار خاص Pre-stressed Hollow-core Slab است. طبق ETA-21/0857 نسخه مورخ 29 مه 2026، این انکر برای سیستم‌های اتصال غیرسازه‌ای افزونه‌ای در بتن و سقف هالوکور ارزیابی شده و عملکرد آن برای بارهای استاتیکی، شبه‌استاتیکی و حریق بررسی شده است. شکل ظاهری انکر هالوکر FHY با دیگر انکر بولت های داخل بازار متفاوت بوده و بیشترین مصرف آن در سقف های عرشه فولادی و سقف هایی است که از ضخامت بتن کمتری برخوردار هستند.

کاربرد انکر هالوکر FHY فیشر و مناسب چه کسانی است؟

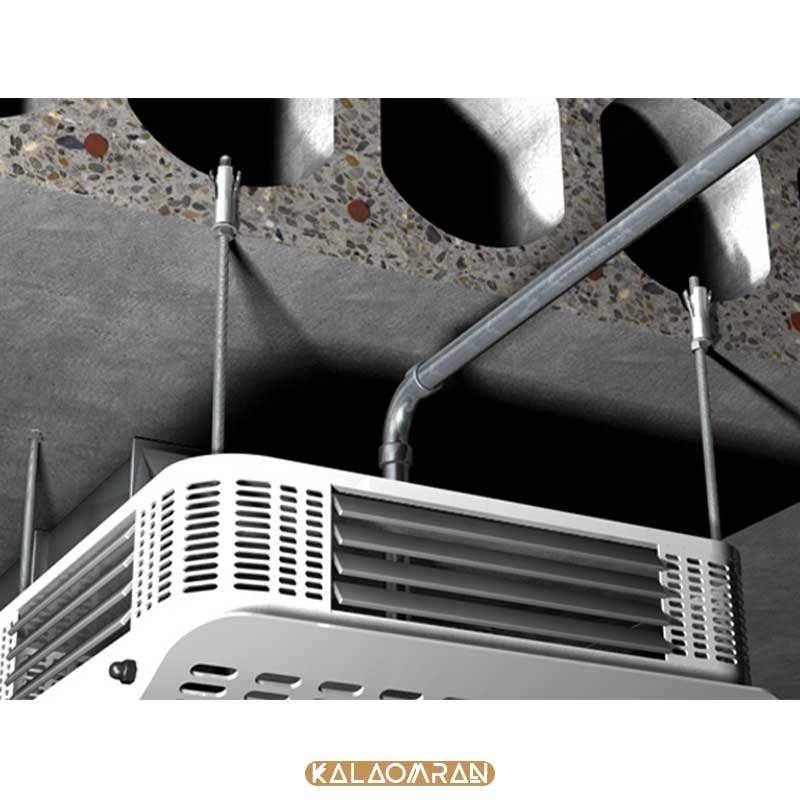

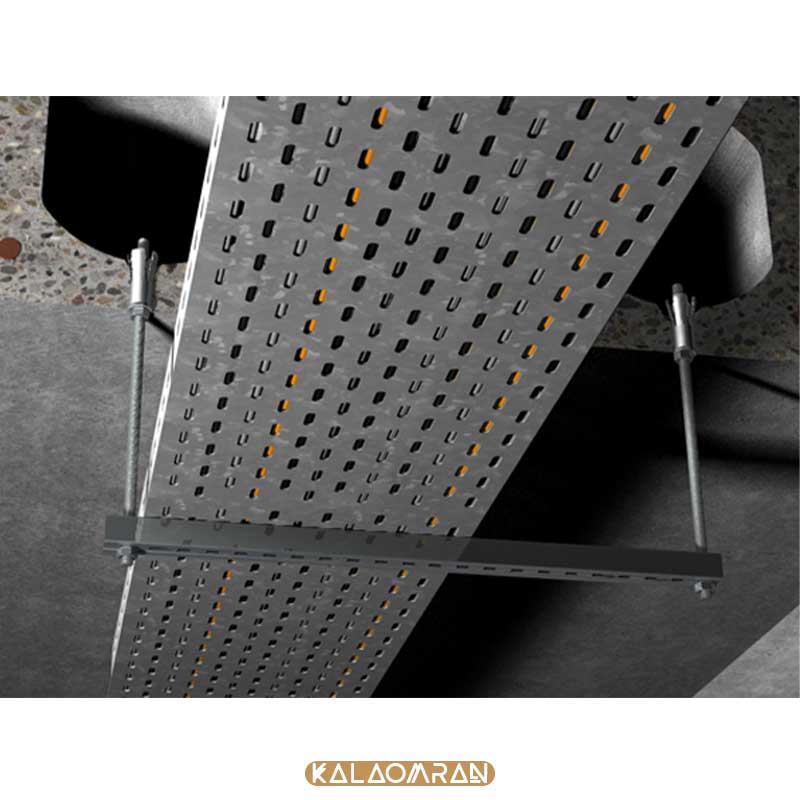

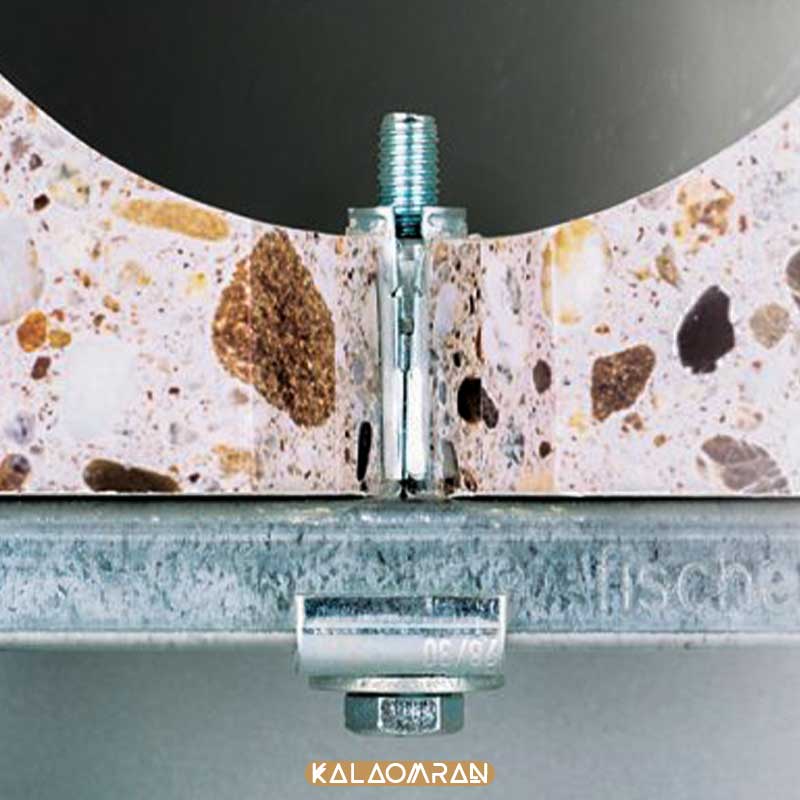

کمپانی فیشر آلمان کاربردهای FHY را برای نصب لوله‌ها، سینی کابل، سیستم‌های تهویه، اسپرینکلر، سقف کاذب، کنسول، سازه‌های فلزی و سازه‌های چوبی اعلام کرده است. این محصول برای نصاب تأسیسات مکانیکی و برقی، پیمانکار MEP، مجری سقف‌های پیش‌ساخته و نصابی که با سقف‌های هالوکور کار می‌کند، انتخاب تخصصی‌تری نسبت به یک انکر Drop-in عمومی محسوب می‌شود. در نظر داشته باشید قیمت این انکر بولت با توجه به طراحی خاصی که دارد به نسبت نمونه های موجود بازار ایران بیشتر است.

نکته مهم این است که هالوکور پیش‌تنیده دارای کابل یا Strand تحت کشش است. طبق ETA، محور FHY باید حداقل 50 میلی‌متر از کابل پیش‌تنیدگی فاصله داشته باشد و محل کابل‌ها پیش از سوراخ‌کاری باید مشخص شود. بنابراین انتخاب محل سوراخ بخشی از طراحی اتصال است، نه فقط مرحله اجرایی نصب. بهتر است اجرا این انکر توسط اپراتور ماهر صورت گیرد.

مکانیزم انبساط کنترل‌شونده با گشتاور

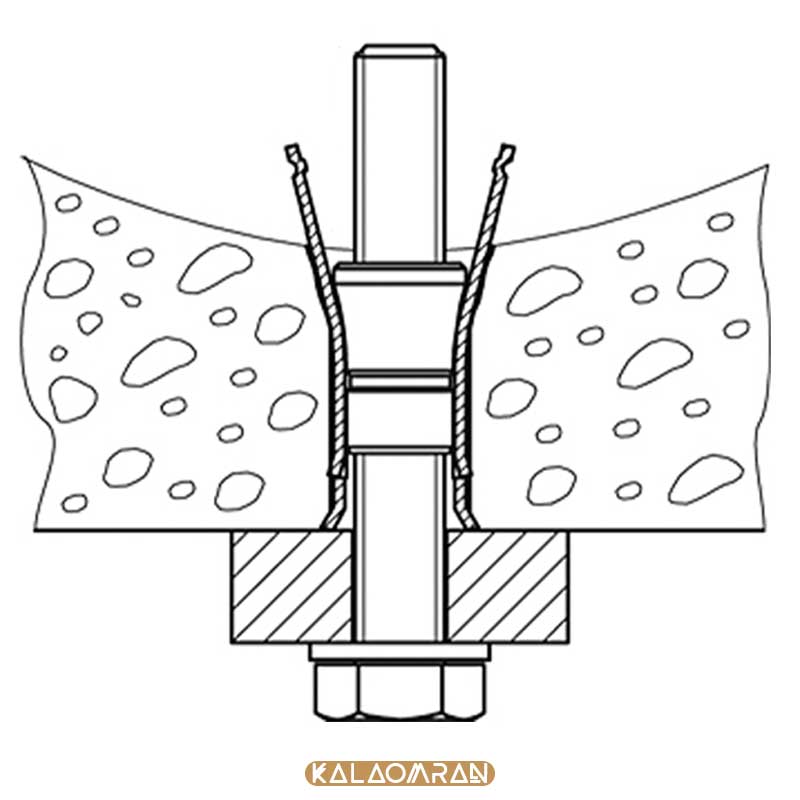

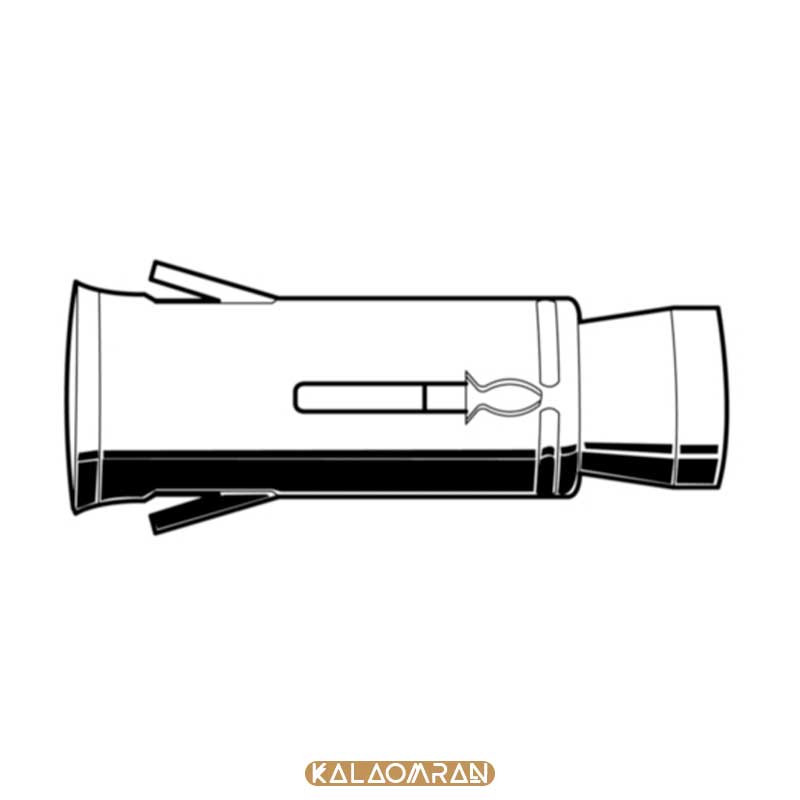

FHY برخلاف انکرهای ضربه‌ای ساده، با اعمال گشتاور نهایی فعال می‌شود. انکر ابتدا داخل سوراخ قرار می‌گیرد و تا هم‌سطح شدن لبه آن با بتن با چکش نصب می‌شود. سپس با بستن پیچ شش‌گوش یا راد رزوه‌ای، مخروط داخلی حرکت کرده و غلاف را باز می‌کند. این مکانیزم به انکر اجازه می‌دهد هم در بخش توخالی دال و هم در بخش توپر عمل کند. لبه برجسته روی غلاف نیز مانع فرو رفتن بیش از حد انکر داخل حفره می‌شود. این موضوع در سقف هالوکور اهمیت زیادی دارد، زیرا برخلاف بتن توپر، پشت بخش نازک بتن ممکن است فضای خالی قرار داشته باشد. بازشوندگی FHY مانند دیگر انکر بولت های موجود در بازار نبوده و عملکرد آن در ببتن کاملا متفاوت است.

رزوه داخلی متریک و انتخاب پیچ یا راد

FHY دارای رزوه داخلی M6، M8، M10 یا M12 است. طبق ETA می‌توان از پیچ شش‌گوش یا راد رزوه‌ای متناسب با کلاس مقاومتی تعیین‌شده استفاده کرد. در نتیجه طول عضو اتصال را می‌توان با توجه به ضخامت ساپورت، کنسول یا قطعه متصل‌شونده انتخاب کرد. حداقل طول پیچ نیز ثابت نیست و از مجموع طول پایه موردنیاز هر سایز، ضخامت واشر و ضخامت قطعه اتصال محاسبه می‌شود. سایز اعلامی برای سایز رزوه داخلی بوده و زمانی که شما سایز M10 را تهیه می کنید باید از پیچ سایز M10 نیز استفاده بکنید.

نسخه FHY و FHY R چه تفاوتی دارند؟

FHY استاندارد از فولاد کربنی با پوشش روی حداقل 5 میکرومتر ساخته می‌شود و برای شرایط داخلی خشک تحت ETA تعریف شده است. FHY R از استنلس استیل ساخته شده و در ETA جدید در کلاس مقاومت خوردگی CRC III قرار دارد؛ بنابراین برای محیط‌هایی که الزامات خوردگی بیشتری دارند باید نسخه R بررسی شود. نسخه R فقط تفاوت متریال ندارد؛ گشتاور نصب آن نیز بالاتر است. برای مثال M8 استاندارد با 10 نیوتن‌متر نصب می‌شود، درحالی‌که FHY M8 R به 20 نیوتن‌متر گشتاور نصب نیاز دارد. در بازار ایران نسخه R تنها به صورت سفارشی و برای تعداد بالا فقط تهیه می شود.

جدول معرفی انکر هالوکر FHY فیشر

معیار انتخاب سایز مناسب انکر هالوکر FHY فیشر

برای انتخاب سایز FHY فقط رزوه M6 تا M12 ملاک نیست. باید قطر مته، ضخامت جان سقف هالوکور، بار اتصال، فاصله از کابل پیش‌تنیدگی، ضخامت قطعه نصب‌شونده، نوع پیچ یا راد و محیط نصب هم‌زمان بررسی شوند. M6 کمترین قطر رزوه را دارد و M10 و M12 برای اتصال‌هایی با راد و پیچ بزرگ‌تر در نظر گرفته می‌شوند؛ اما افزایش سایز همیشه به معنای افزایش مستقیم ظرفیت نیست. برای مثال در بتن توپر C20/25، مقدار مقاومت مشخصه تمام جهات طبق ETA برای M10 و M12 هر دو 8.5 kN است. در سقف هالوکور نیز ضخامت جان دال روی مقاومت اعلامی اثر مستقیم دارد. احتمال دارد تمامی سایز بندی این محصول در بازار ایران موجود نباشد و تنها سایز های مصرفی مانند M 10 و M 8 قابل خرید باشند.

جدول سایزبندی انکر هالوکر FHY فیشر

توضیح سایزهای انکر هالوکر FHY فیشر

انکر هالوکر FHY فیشر سایز M6

انکر هالوکر FHY فیشر M6 کوچک‌ترین رزوه این خانواده است و برای نصب آن سوراخ 10 میلی‌متری با حداقل عمق 50 میلی‌متر نیاز است. عمق مؤثر کاشت این سایز 30 میلی‌متر و طول بدنه انکر 37 میلی‌متر است. نسخه فولادی با 8 نیوتن‌متر و نسخه FHY M6 R با 15 نیوتن‌متر گشتاور فعال می‌شود. M6 برای اتصال ساپورت‌ها، آویزها و تجهیزات سبک‌تر که پیچ یا راد M6 برای آن‌ها کافی است گزینه جمع‌وجورتری محسوب می‌شود. در سقف هالوکور، حداقل ضخامت جان تحت ETA از 25 میلی‌متر آغاز می‌شود. برای اتصال‌های با بار یا ابعاد پیچ بالاتر، M8 انتخاب بعدی این خانواده است.

انکر هالوکر FHY فیشر سایز M8

انکر هالوکر FHY فیشر M8 با مته 12 میلی‌متری، عمق سوراخ حداقل 60 میلی‌متر و عمق مؤثر 35 میلی‌متر نصب می‌شود. طول بدنه 43 میلی‌متر است و حداقل فاصله دو انکر در شرایط ETA برابر 70 میلی‌متر تعیین شده است. گشتاور نصب FHY M8 استاندارد 10 نیوتن‌متر و نسخه R برابر 20 نیوتن‌متر است. این سایز برای آویز لوله، سینی کابل، کنسول و ساپورت‌های تأسیساتی با رزوه M8 بسیار کاربردی است. مقاومت مشخصه تمام جهات آن در بتن C20/25 برابر 6.5 kN است و در هالوکور C45/55 مقدار مشخصه 7 kN اعلام شده؛ البته این اعداد بار مجاز مستقیم نیستند و باید در طراحی طبق ETA استفاده شوند.

انکر هالوکر FHY فیشر سایز M10

انکر هالوکر FHY فیشر M10 با قطر سوراخ 16 میلی‌متر و حداقل عمق حفاری 65 میلی‌متر نصب می‌شود. عمق مؤثر آن 40 میلی‌متر و طول بدنه 52 میلی‌متر است. FHY M10 فولادی به 20 نیوتن‌متر و FHY M10 R به 40 نیوتن‌متر گشتاور نصب نیاز دارند. برای آویزهای سنگین‌تر، کنسول‌های تأسیساتی، کانال‌های تهویه و سازه‌های فلزی یا چوبی که رزوه M10 موردنیاز است، این سایز فضای طراحی بیشتری نسبت به M6 و M8 فراهم می‌کند. در هالوکور پیش‌تنیده، مقدار مقاومت مشخصه آن بسته به ضخامت جان سقف از 8 تا 10 kN تغییر می‌کند و در مجوز DIBt نیز حداقل ضخامت جان برای M10 در کاربرد اختصاصی آن افزایش می‌یابد.

انکر هالوکر FHY فیشر سایز M12

انکر هالوکر FHY فیشر M12 بزرگ‌ترین رزوه خانواده فعلی FHY است و با سوراخ 18 میلی‌متری و حداقل عمق 70 میلی‌متر نصب می‌شود. عمق مؤثر آن مانند M10 برابر 40 میلی‌متر است اما قطر رزوه و ابعاد اتصال بزرگ‌تر شده‌اند. گشتاور نصب مدل استاندارد 30 نیوتن‌متر و نسخه استنلس FHY M12 R برابر 50 نیوتن‌متر است. این سایز برای اتصال‌هایی منطقی است که پیچ یا راد M12 در طراحی لازم است؛ افزایش سایز به M12 نباید صرفاً با هدف «ظرفیت بیشتر» انجام شود، زیرا در بتن C20/25 مقاومت مشخصه ساده‌شده آن با M10 یکسان و برابر 8.5 kN است. همچنین صفحه رسمی فیشر برای M12 و M12 R تأییدیه DIBt را نمایش نمی‌دهد، هرچند این سایزها تحت ETA-21/0857 قرار دارند.

بررسی فنی انکر هالوکر FHY فیشر در سایزهای مختلف

با افزایش قطر رزوه از M6 به M12، قطر مته از 10 به 18 میلی‌متر و گشتاور نصب نسخه فولادی از 8 به 30 نیوتن‌متر افزایش پیدا می‌کند. اما عمق مؤثر بعد از M10 ثابت و برابر 40 میلی‌متر می‌شود. این موضوع نشان می‌دهد که انتخاب سایز در FHY تابع نوع پیچ، هندسه اتصال و ظرفیت طراحی است و صرفاً بر اساس عمق کاشت انجام نمی‌شود.

جدول پارامترهای کاشت

در بتن توپر، حداقل ضخامت عضو 100 میلی‌متر و حداقل فاصله لبه 100 میلی‌متر برای این چهار سایز در جدول ETA آمده است.

جدول باربری مشخصه FHY

مقادیر زیر Characteristic Resistance برای تمام جهات بارگذاری هستند و به‌عنوان بار مجاز نهایی پروژه قابل استفاده مستقیم نیستند.

ETA برای این مقادیر ضریب جزئی بتن γMc = 1.5 را نیز درج کرده است و طراحی باید طبق EN 1992-4، روش B انجام شود.

مقایسه انکر هالوکر FHY فیشر

EA II فیشر یک انکر رزوه‌داخلی Hammerset برای بتن است و با ابزار Setting اختصاصی منبسط می‌شود؛ در مقابل FHY برای شرایط خاص سقف هالوکور توسعه داده شده است. Hilti HDI-P TZ نیز یک انکر Drop-in کوتاه برای Hollow-core است، اما مکانیزم نصب و استاندارد سایزبندی آن با FHY متفاوت است. HUS4 نیز پیچ انکر است و از نظر نحوه اتصال، جایگزین مستقیم رزوه‌داخلی FHY محسوب نمی‌شود.

محصولات و تجهیزات مرتبط با انکر هالوکر FHY فیشر

برای اجرای FHY به مته با قطر دقیق 10، 12، 16 یا 18 میلی‌متر، چکش برای نشاندن اولیه انکر و ترک‌متر برای اعمال گشتاور نهایی نیاز است. ETA استفاده از Hammer Drill و همچنین Hollow Drill با تمیزکاری خودکار را پوشش می‌دهد و در دستور نصب رسمی، Quattric II و FHD به‌عنوان مثال ابزار حفاری نشان داده شده‌اند. همچنین برای نصب راد باید کلاس مقاومتی راد، مهره و واشر با ضوابط ETA همان سایز هماهنگ باشد. برای نصب انکر هالوکر FHY نیاز به دریل و مته دارید که تمامی این محصولات را می توانید از سایت کالا عمران تهیه کنید.

نحوه استفاده صحیح از انکر هالوکر FHY فیشر

در سقف پیش‌تنیده ابتدا محل کابل‌های پیش‌تنیدگی با ابزار مناسب مشخص می‌شود و سوراخ باید طوری انتخاب شود که محور انکر حداقل 50 میلی‌متر از Strand فاصله داشته باشد. سپس سوراخ با قطر و عمق جدول ایجاد می‌شود، انکر با دست داخل سوراخ قرار می‌گیرد و با ضربه چکش تا هم‌سطح شدن لبه با بتن نشانده می‌شود. پس از قرارگیری قطعه اتصال، پیچ یا راد رزوه‌ای بسته شده و گشتاور مخصوص همان سایز و متریال اعمال می‌شود. سوراخ نیز باید تقریباً عمود بر سطح بتن اجرا شود. اجرای درست و اصولی برای این محصول امری بسیار مهم است و پیشنهاد می شود نصب این FHY توسط اپراتور ماهر صورت گیرد.

نکات ایمنی و نگهداری انکر هالوکر FHY فیشر

حساس‌ترین موضوع در FHY، عدم آسیب به کابل‌های پیش‌تنیدگی است. سوراخ‌کاری تصادفی کابل می‌تواند ایمنی عضو پیش‌ساخته را تحت تأثیر قرار دهد؛ به همین دلیل ETA بر تعیین موقعیت Strand پیش از حفاری تأکید دارد. همچنین اگر سوراخ اولیه ناموفق باشد، محل سوراخ جایگزین باید مطابق فاصله تعیین‌شده در ETA انتخاب شود. انکر نیز باید توسط نیروی دارای صلاحیت و تحت نظارت مسئول فنی نصب شود.

قیمت انکر هالوکر FHY فیشر

قیمت انکر هالوکر FHY فیشر به سایز رزوه، متریال FHY یا FHY R، تعداد داخل بسته، موجودی وارداتی و شرایط بازار بستگی دارد. نسخه استنلس FHY R از نظر متریال و مقاومت خوردگی با نسخه گالوانیزه استاندارد متفاوت است و نباید فقط با قطر رزوه مقایسه شود. همچنین تعداد داخل بسته برای M6 برابر 50 عدد، M8 برابر 25 عدد، M10 برابر 20 عدد و M12 برابر 25 عدد اعلام شده است؛ بنابراین هنگام مقایسه قیمت باید قیمت واحد انکر نیز بررسی شود. قیمت انکر بولت هالوکر FHY فیشر برای پروژه های ساختمانی در کالا عمران متفاوت بوده و دارای تخفیف ویژه می باشد.

خرید انکر هالوکر FHY فیشر از کالا عمران

برای خرید انکر هالوکر FHY فیشر به‌صورت آنلاین و حضوری از کالا عمران بهتر است ابتدا نوع سقف، ضخامت جان هالوکور، سایز پیچ یا راد، بار طراحی و شرایط محیطی پروژه مشخص شود. کارشناسان کالا عمران می‌توانند بین سایزهای M6، M8، M10 و M12 و همچنین نسخه گالوانیزه FHY یا استنلس FHY R، گزینه متناسب با شرایط اتصال را بررسی کنند. در پروژه‌های سقف پیش‌تنیده، اطلاعات مربوط به محل کابل‌ها و ضخامت دال باید پیش از انتخاب نهایی انکر در دسترس باشد. در صورت عدم موجودی این محصول در بازار، امکان خرید انکر FHY در تعداد بالا از مجموعه کالا عمران به صورت سفارشی امکان پذیر است.

جمع‌بندی انکر هالوکر FHY فیشر

FHY یک انکر رزوه‌داخلی تخصصی برای سقف هالوکور پیش‌تنیده و همچنین بتن توپر است که با مکانیزم انبساط کنترل‌شونده با گشتاور کار می‌کند. چهار سایز M6 تا M12 و دو متریال گالوانیزه و استنلس، امکان تطبیق با پروژه‌های مختلف را فراهم می‌کنند. نقطه تمایز اصلی آن عملکرد در حفره و بخش توپر سقف هالوکور است. مهم‌ترین ملاحظه نیز کنترل موقعیت کابل‌های پیش‌تنیدگی، انتخاب قطر مناسب و اعمال گشتاور صحیح است.

نظر کارشناسان کالا عمران درباره انکر هالوکر FHY فیشر

از دید کارشناسان کالا عمران، انکر هالوکر FHY فیشر زمانی ارزش فنی واقعی خود را نشان می‌دهد که بستر پروژه دال هالوکور پیش‌تنیده باشد و استفاده از یک رول بولت یا انکر Drop-in عمومی نتواند وضعیت حفره را به‌درستی پوشش دهد. سایز M6 یا M8 برای بسیاری از آویزهای تأسیساتی سبک‌تر کافی است، درحالی‌که M10 و M12 زمانی منطقی‌تر هستند که رزوه یا بار اتصال بزرگ‌تر باشد. در خرید حضوری و اینترنتی از فروشگاه کالا عمران لازم است نسخه FHY و FHY R نیز بر اساس شرایط خوردگی تفکیک شوند. محدودیت اصلی این سیستم حساسیت نصب در مجاورت کابل‌های پیش‌تنیدگی است؛ بنابراین در پروژه‌ای که نقشه Strand یا ضخامت جان سقف مشخص نیست، ابتدا باید اطلاعات سازه‌ای تکمیل شود و سپس سایز انکر انتخاب گردد.
