رول بولت MTH ایندکس (INDEX) یک رول بولت مکانیکی انبساطی با رزوه بیرونی است که برای مهار قطعات فلزی، تجهیزات صنعتی و اتصالات ساختمانی در بتن بدون ترک طراحی شده است. این محصول در گروه انکرهای گوه‌ای یا Wedge Anchors قرار می‌گیرد و با ساختار استادبولت رزوه‌دار، کلیپ انبساطی، مهره و واشر، امکان اتصال مستقیم قطعه به بتن را فراهم می‌کند. عملکرد این انکر بر مبنای انبساط کنترل‌شده با گشتاور است و به چسب شیمیایی وابسته نیست. این محصول را می توان هم رده ای برای رول بولت HSA هیلتی و یا رول بولت FBN II دانست.

مدل MTH از محصولات تخصصی برند اسپانیایی ایندکس INDEX است که دارای تأییدیه ETA-05/0242 Option 7 برای کاربردهای سازه‌ای مشخص در بتن بدون ترک است. وجود این تأییدیه و اطلاعات مستقل مقاومت کششی و برشی، امکان بررسی مهندسی اتصال را فراهم می‌کند. این ویژگی MTH را از بسیاری از رول بولت‌های عمومی بازار که تنها براساس سایز و ظاهر عرضه می‌شوند متمایز می‌سازد.

یکی از قابلیت‌های مهم انکر بولت MTH ایندکس، وجود دو عمق مهار استاندارد و کاهش‌یافته در سایزهای مشخص است. این ویژگی امکان انتخاب طول مناسب انکر با توجه به ضخامت قطعه متصل‌شونده و الزامات طراحی را فراهم می‌کند. در میان مدل‌های عرضه‌شده، نسخه M6×60 تنها با عمق استاندارد ارزیابی شده، درحالی‌که مدل‌های M8 تا M20 دارای مقادیر فنی مستقل برای هر دو عمق هستند. رول بولت MTH در کالا عمران با ۱۱ سایز منتخب، ساخت اسپانیا، از M6×60 تا M20×170 عرضه می‌شود. هر مدل دارای کد رسمی کارخانه‌ای با پیشوند AH است و اطلاعاتی مانند قطر مته، عمق مؤثر مهار، ضخامت مجاز اتصال و گشتاور اسمی مستقل دارد.

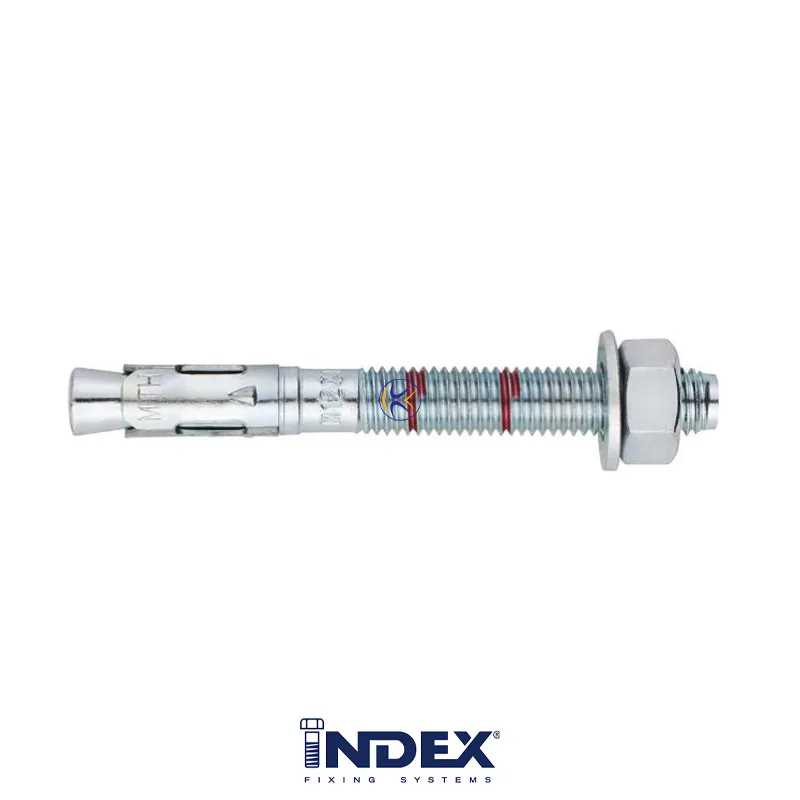

ساختار بدنه و اجزای رول بولت MTH ایندکس

بدنه اصلی رول بولت MTH ایندکس از فولاد کربنی شکل‌دهی سرد ساخته شده است. این بدنه دارای یک قسمت رزوه‌دار برای اتصال مهره و بخشی مخروطی در انتهای انکر است که در عملکرد مکانیزم انبساط نقش دارد. کلیپ فلزی سه‌بخشی در قسمت مخروطی قرار گرفته و هنگام فعال‌شدن مکانیزم، فشار تماس موردنیاز با بتن را ایجاد می‌کند.

مجموعه استاندارد انکر از استادبولت، کلیپ انبساطی، مهره شش‌گوش و واشر تشکیل می‌شود. وجود این قطعات امکان اتصال مستقیم پلیت، براکت یا تجهیزات مکانیکی به بتن را فراهم می‌کند. رزوه بیرونی همچنین باعث می‌شود MTH با انکرهای رزوه داخلی ضربه‌ای مانند HKD و EA II تفاوت ساختاری داشته باشد. طراحی کلیپ سه‌بخشی و قسمت مخروطی برای ایجاد انبساط مکانیکی در جداره بتن انجام شده است. کیفیت عملکرد اتصال به مشخصات قطعات، وضعیت بتن، عمق مهار و شرایط بارگذاری وابسته است. به همین دلیل عملکرد انکر را نمی‌توان صرفاً از اندازه رزوه یا طول بدنه تعیین کرد.

جنس فولاد کربنی و پوشش گالوانیزه MTH ایندکس

استادبولت انکر MTH ایندکس از فولاد کربنی شکل‌دهی سرد ساخته شده و دارای پوشش روی با ضخامت حداقل ۵ میکرومتر است. کلیپ انبساطی نیز از فولاد کربنی با پوشش گالوانیزه روی حداقل ۵ میکرومتر تولید می‌شود. این پوشش برای محافظت سطح فولاد در شرایط محیطی مناسب استفاده می‌شود.

مهره شش‌گوش مطابق DIN 934 و واشر تخت مطابق DIN 125 از دیگر اجزای مجموعه استاندارد هستند. مدل‌های دارای واشر DIN 9021 و DIN 440 نیز در خانواده محصولات ایندکس معرفی شده‌اند، اما برای صفحه حاضر، نسخه استاندارد MTH با کدهای AH مبنا قرار گرفته است. برخلاف MTP-X ایندکس که کلیپ آن دارای پوشش ATLANTIS C3-L است، در مدل MTH معمولی هم بدنه و هم کلیپ دارای پوشش روی هستند. این تفاوت باید هنگام مقایسه دو مدل در نظر گرفته شود. نسخه گالوانیزه MTH برای کاربردهای مناسب این نوع پوشش، به‌ویژه محیط‌های داخلی خشک، در نظر گرفته شده است.

مکانیزم عملکرد رول بولت گوه‌ای MTH ایندکس

مکانیزم رول بولت MTH ایندکس از نوع Torque-Controlled Expansion است؛ یعنی انبساط آن بر اساس عملکرد یک سیستم مکانیکی کنترل‌شونده با گشتاور انجام می‌شود. در این ساختار، استادبولت دارای قسمت مخروطی انتهایی است و کلیپ سه‌بخشی در اطراف این قسمت قرار دارد. در نتیجه فعال‌شدن سیستم، کلیپ به جداره بتن فشار وارد می‌کند و درگیری اصطکاکی لازم برای مهار اتصال ایجاد می‌شود. نیروی واردشده از قطعه متصل‌شونده از طریق مجموعه مهره، استادبولت و کلیپ به بتن منتقل می‌شود. عملکرد صحیح این سیستم به هندسه انکر، مقاومت بتن و پارامترهای مهار وابسته است. برای همین، ایندکس گشتاور اسمی متفاوتی برای هر قطر معرفی کرده است. در این خانواده، گشتاور اسمی از ۷ نیوتن‌متر برای M6 تا ۲۴۰ نیوتن‌متر برای M20 تغییر می‌کند. این مقادیر جزئی از مشخصات فنی محصول هستند و باید همراه با دیگر پارامترهای طراحی مطالعه شوند.

تأییدیه ETA Option 7 و اهمیت آن

رول بولت MTH ایندکس دارای ETA Option 7 است و در چارچوب ارزیابی اروپایی ETA-05/0242 برای کاربردهای مشخص در بتن بدون ترک بررسی شده است. این تأییدیه شامل اطلاعات مربوط به مقاومت مکانیکی، مشخصات مهار، شرایط هندسی و الزامات طراحی اتصال است. بتن بدون ترک به شرایطی اشاره دارد که براساس تحلیل سازه‌ای، ناحیه مهار در محدوده موردنظر دچار ترک‌خوردگی مؤثر بر عملکرد انکر نیست. این موضوع با مشاهده ظاهری یک سطح بتنی و ندیدن ترک یکسان نیست. ETA Option 7 به معنای تأیید عمومی انکر برای تمام شرایط بتن نیست. برای اتصال در بتن ترک‌خورده یا پروژه‌هایی با الزامات لرزه‌ای، باید مدلی با محدوده ارزیابی مناسب انتخاب شود. در خانواده ایندکس، رول بولت MTP-X با ETA Option 1 برای کاربردهای گسترده‌تری در بتن ترک‌خورده و بدون ترک ارزیابی شده است.

تفاوت بتن ترک‌خورده و بدون ترک در انتخاب رول بولت

رفتار انکر مکانیکی در بتن به شرایط ترک‌خوردگی بستر وابسته است. در بتن بدون ترک، شرایط انتقال نیرو و درگیری مکانیکی کلیپ با بتن با وضعیت بتن ترک‌خورده تفاوت دارد. ایجاد ترک می‌تواند بر مکانیزم انتقال بار، رفتار بیرون‌کشیدگی و مقاومت نهایی اتصال اثر بگذارد. انکر MTH ایندکس برای کاربردهای تأییدشده در بتن بدون ترک طراحی شده است. بنابراین استفاده از آن در اتصالاتی که بتن ترک‌خورده در طراحی فرض می‌شود، نیازمند ارزیابی یا انتخاب سیستم دیگری است. این موضوع یکی از تفاوت‌های اصلی MTH با MTP-X ایندکس، FAZ II Plus فیشر و رول بولت HST3 یا HST4 هیلتی محسوب می‌شود. برای پروژه‌های دارای الزامات ویژه، انتخاب محصول باید از محدوده واقعی تأییدیه آغاز شود، نه از مقایسه صرف ابعاد یا قیمت.

دو عمق کاشت استاندارد و کاهش‌یافته در MTH

یکی از ویژگی‌های تخصصی رول بولت MTH ایندکس اسپانیا، امکان استفاده از دو عمق مؤثر مهار ارزیابی‌شده در مدل‌های مشخص است. در عمق استاندارد، بخش بیشتری از انکر در بتن مهار می‌شود و مقادیر مقاومت مربوط به همان وضعیت به کار می‌روند. در عمق کاهش‌یافته، مشخصات مهار و ظرفیت باربری تغییر می‌کنند. این ویژگی در انتخاب ضخامت قطعه متصل‌شونده اهمیت دارد. برای مثال، مدل M10×90 در عمق استاندارد برای ضخامت قطعه حداکثر ۱۰ میلی‌متر و در عمق کاهش‌یافته برای ضخامت حداکثر ۲۳ میلی‌متر در محدوده تعریف‌شده معرفی شده است. استفاده از عمق کاهش‌یافته به معنی ثابت‌ماندن ظرفیت کششی و برشی نیست. برای هر دو وضعیت، مقادیر مستقل مقاومت مشخصه، مقاومت طراحی و بار توصیه‌شده وجود دارد. همچنین عمق کاهش‌یافته تنها برای نسخه‌ها و شرایط مشخص‌شده در تأییدیه معتبر است.

تفاوت طول رول بولت با ضخامت قطعه متصل‌شونده

در مشخصات MTH، طول کلی انکر با عبارت L و حداکثر ضخامت قطعه متصل‌شونده با tfix شناخته می‌شود. این دو پارامتر ارتباط دارند، اما یکسان نیستند. طول کلی شامل بخش مهارشونده در بتن، قسمت رزوه‌دار و طول موردنیاز مجموعه اتصال است. برای مثال، مدل‌های M12×100، M12×110، M12×120 و M12×160 دارای قطر رزوه یکسان هستند؛ اما در عمق استاندارد، ضخامت قطعه قابل اتصال آنها به‌ترتیب ۸، ۱۸، ۲۸ و ۶۸ میلی‌متر است. در این چهار نسخه، عمق مؤثر مهار استاندارد ۶۵ میلی‌متر باقی می‌ماند. این تفاوت نشان می‌دهد افزایش طول انکر لزوماً به معنی افزایش مقاومت مهار نیست. در انتخاب مدل باید هم ضخامت پلیت و هم عمق مهار مناسب با شرایط پروژه بررسی شود.

کاربرد رول بولت MTH در سازه‌های فلزی و تجهیزات صنعتی

رول بولت MTH ایندکس برای اتصال قطعات و تجهیزات متناسب به بتن بدون ترک کاربرد دارد. از جمله این کاربردها می‌توان به اتصال براکت‌های فولادی، سازه‌های فلزی، پایه تجهیزات مکانیکی، ریل‌های نگهدارنده، بعضی سیستم‌های حفاظتی و مجموعه‌های نصب‌شده روی بتن اشاره کرد. استفاده از رول بولت در چنین اتصالاتی زمانی قابل ارزیابی است که مقاومت بتن، نوع بار، ضخامت قطعه و شرایط هندسی اتصال مشخص باشد. برای تجهیزات دارای ارتعاش، ضربه یا بارهای دینامیکی خاص نیز نباید صرف وجود تأییدیه استاتیکی را کافی دانست. در اتصال قطعات چوبی به بتن، ایندکس خانواده MTH را با واشرهای مناسب مانند DIN 440 نیز معرفی کرده است. انتخاب نوع واشر به جزئیات اتصال و نسخه محصول بستگی دارد و نباید تمام نسخه‌های استاندارد را دارای یک نوع واشر فرض کرد.

مقاومت کششی و برشی رول بولت MTH

برای انکر مکانیکی MTH ایندکس، داده‌های مستقل مقاومت کششی و برشی در بتن C20/25 وجود دارد. مقاومت کششی به نیروهای واردشده در امتداد محور انکر و مقاومت برشی به نیروهای عمود بر محور آن مربوط است. در طراحی مهار، مقاومت فولاد، شکست مخروطی بتن، بیرون‌کشیدگی و شکست لبه از حالت‌های مهم بررسی هستند. مقدار قابل استفاده در طراحی باید با توجه به حالت کنترل‌کننده و شرایط هندسی اتصال تعیین شود. ایندکس مقادیر مقاومت مشخصه NRk و VRk، مقاومت طراحی NRd و VRd و بارهای توصیه‌شده Nrec و Vrec را برای عمق استاندارد و کاهش‌یافته ارائه کرده است. این اعداد در جدول‌های جداگانه نمایش داده می‌شوند تا با یکدیگر اشتباه گرفته نشوند.

مقاومت در برابر آتش و محدودیت ارزیابی لرزه‌ای

در ارزیابی جدید خانواده MTH، واکنش محصول در برابر آتش در کلاس A1 قرار می‌گیرد. بااین‌حال، کلاس واکنش در برابر آتش با مقاومت باربری اتصال در شرایط حریق متفاوت است. برای نسخه جدید ETA، عملکرد مقاومت باربری در حریق با وضعیت NPD مشخص شده است. همچنین در تأییدیه MTH، مقاومت لرزه‌ای در دسته‌های C1 و C2 به‌صورت عملکرد تأییدشده ارائه نشده است. بنابراین این مدل نباید به‌عنوان رول بولت دارای تأییدیه لرزه‌ای معرفی شود. برای پروژه‌هایی که به داده‌های لرزه‌ای یا مقاومت باربری در شرایط حریق نیاز دارند، باید مدل و تأییدیه متناسب بررسی شود. در چنین شرایطی MTP-X ایندکس و برخی انکرهای تخصصی فیشر و هیلتی دارای دامنه ارزیابی متفاوتی هستند.

روش انتخاب سایز و تجهیزات مکمل

در انتخاب رول بولت MTH ایندکس، قطر رزوه، طول انکر، حداکثر ضخامت قطعه و شرایط مهار باید هم‌زمان در نظر گرفته شوند. برای این خانواده، قطر اسمی مته بتن با قطر اسمی انکر متناظر است؛ بنابراین M8 دارای مته ۸ میلی‌متری و M12 دارای مته ۱۲ میلی‌متری است. برای بررسی ابزارهای سوراخ‌کاری می‌توان از دسته مته چهارشیار SDS Plus کالا عمران استفاده کرد. در قطرهای بزرگ‌تر مانند M16 و M20، انتخاب سیستم سوراخ‌کاری مناسب با ظرفیت دستگاه اهمیت بیشتری دارد. مهره، واشر و سایر قطعات اتصال نیز باید با مشخصات فنی پروژه سازگار باشند. ابزارهای کمکی معرفی‌شده توسط ایندکس، از جمله خانواده DO-MT، متعلق به تجهیزات مکمل نصب هستند و باید براساس سازگاری با مدل و کاربرد انتخاب شوند.

جدول کامل سایزبندی رول بولت MTH ایندکس

در کالا عمران، رول بولت MTH ایندکس در ۱۱ سایز از M6×60 تا M20×170 عرضه می‌شود. تمام سایزهای این صفحه از نسخه فولادی گالوانیزه با کدهای کارخانه‌ای AH هستند. سایزهای M10×120، M12×160 و M16×170 نیز براساس ابعاد رسمی این خانواده انتخاب شده‌اند. جداولی که در ادامه برای شما تهیه و تنظیم شده است تنها برای آشنایی شما با محصول بوده و جنبه محاسباتی نباید داشته باشد. تمام ابعاد برحسب میلی‌متر هستند. مقادیر ضخامت اتصال به دو عمق مهار ارزیابی‌شده مربوط‌اند و برای طراحی نهایی باید شرایط تأییدیه و هندسه اتصال بررسی شوند.

جدول پارامترهای فنی استاندارد و کاهش‌یافته

اعداد عمق و ضخامت برحسب میلی‌متر هستند. پارامترهای فوق مشخصات فنی ارزیابی‌شده‌اند و جایگزین طراحی و دستورالعمل نصب معتبر پروژه نیستند. اعداد ارائه شده برای این محصول تنها جنبه آشنایی داشته و نباید در طراحی های پروژه نباید استفاده شود.

توضیحات تخصصی هر سایز

رول بولت MTH ایندکس سایز M6×60

رول بولت MTH ایندکس سایز M6×60 کوچک‌ترین مدل مجموعه انتخابی کالا عمران است و با قطر رزوه M6 و طول ۶۰ میلی‌متر عرضه می‌شود. این مدل دارای کد رسمی AH06060 و بدنه فولاد کربنی گالوانیزه است. قطر مته بتن آن ۶ میلی‌متر و عمق مؤثر مهار استاندارد ۴۰ میلی‌متر است. حداکثر ضخامت قطعه قابل اتصال در پیکربندی استاندارد ۲ میلی‌متر بوده و برای این نسخه عمق کاهش‌یافته جداگانه تعریف نشده است. در خرید رول بولت MTH ایندکس M6×60 باید ضخامت قطعه و شرایط مهار بررسی شود. قیمت رول بولت ایندکس سایز ۶ طول ۶۰ مطابق کد رسمی و تعداد موردنیاز تعیین می‌شود.

رول بولت MTH ایندکس سایز M8×75

رول بولت MTH ایندکس سایز M8×75 دارای قطر رزوه ۸ میلی‌متر و طول کلی ۷۵ میلی‌متر است و با کد AH08075 شناخته می‌شود. این مدل از فولاد کربنی گالوانیزه ساخته شده و کلیپ انبساطی سه‌بخشی دارد. در عمق استاندارد، حداکثر ضخامت قطعه متصل‌شونده ۵ میلی‌متر و عمق مؤثر مهار ۴۸ میلی‌متر است. در عمق کاهش‌یافته، ضخامت قابل اتصال به ۱۸ میلی‌متر می‌رسد و عمق مؤثر مهار به ۳۵ میلی‌متر تغییر می‌کند. این اختلاف باید همراه با مقاومت‌های مربوط به هر وضعیت بررسی شود. در خرید رول بولت MTH ایندکس M8×75، انتخاب عمق مهار متناسب با طرح اهمیت دارد. قیمت رول بولت ایندکس سایز ۸ مربوط به کد مستقل AH08075 است.

رول بولت MTH ایندکس سایز M10×90

رول بولت MTH ایندکس سایز M10×90 یکی از مدل‌های کاربردی برای اتصالات رزوه M10 در بتن بدون ترک است. این مدل با کد AH10090 دارای طول کلی ۹۰ میلی‌متر و قطر مته ۱۰ میلی‌متر است. حداکثر ضخامت قطعه در عمق استاندارد ۱۰ میلی‌متر است، درحالی‌که در عمق کاهش‌یافته این مقدار به ۲۳ میلی‌متر افزایش می‌یابد. عمق مؤثر مهار استاندارد و کاهش‌یافته به‌ترتیب ۵۵ و ۴۲ میلی‌متر است. این ویژگی امکان بررسی دو وضعیت مهار را در طراحی فراهم می‌کند. برای خرید رول بولت MTH ایندکس M10×90 باید شرایط واقعی اتصال مشخص باشد. قیمت رول بولت MTH سایز ۱۰ طول ۹۰ متناسب با کد AH10090 است.

رول بولت MTH ایندکس سایز M10×120

رول بولت MTH ایندکس سایز M10×120 نسخه بلندتر خانواده M10 در مجموعه کالا عمران است و دارای طول کلی ۱۲۰ میلی‌متر است. این مدل با کد رسمی AH10120 عرضه می‌شود و در مقایسه با M10×90، امکان پذیرش قطعات ضخیم‌تری را در شرایط ارزیابی‌شده فراهم می‌کند. ضخامت مجاز قطعه در عمق استاندارد ۴۰ میلی‌متر و در عمق کاهش‌یافته ۵۳ میلی‌متر است. عمق مؤثر مهار همچنان به قطر M10 وابسته بوده و در دو وضعیت استاندارد و کاهش‌یافته به‌ترتیب ۵۵ و ۴۲ میلی‌متر است. در خرید رول بولت MTH ایندکس 10×120، ضخامت پلیت و شرایط طراحی معیار انتخاب هستند. قیمت رول بولت ایندکس M10×120 مستقل از مدل کوتاه‌تر ثبت می‌شود.

رول بولت MTH ایندکس سایز M12×100

رول بولت MTH ایندکس سایز M12×100 اولین نسخه M12 در مجموعه انتخابی است و با کد AH12100 شناخته می‌شود. این مدل دارای قطر رزوه ۱۲ میلی‌متر و طول کلی ۱۰۰ میلی‌متر است. حداکثر ضخامت قطعه متصل‌شونده در عمق استاندارد ۸ میلی‌متر و در عمق کاهش‌یافته ۲۳ میلی‌متر است. عمق مؤثر مهار در دو وضعیت به‌ترتیب ۶۵ و ۵۰ میلی‌متر خواهد بود. این تفاوت در انتخاب انکر برای پلیت‌های فلزی و مجموعه‌های نگهدارنده اهمیت دارد. در خرید رول بولت MTH ایندکس سایز ۱۲ طول ۱۰۰ باید پارامترهای فنی و ضخامت اتصال بررسی شوند. قیمت رول بولت MTH M12×100 به کد رسمی AH12100 مربوط است.

رول بولت MTH ایندکس سایز M12×110

رول بولت MTH ایندکس سایز M12×110 دارای قطر رزوه M12 و طول کلی ۱۱۰ میلی‌متر است و با کد AH12110 عرضه می‌شود. تفاوت اصلی آن با M12×100، افزایش حداکثر ضخامت قطعه متصل‌شونده است. در عمق استاندارد، امکان بررسی اتصال قطعه با ضخامت حداکثر ۱۸ میلی‌متر وجود دارد و این مقدار در عمق کاهش‌یافته به ۳۳ میلی‌متر می‌رسد. عمق مؤثر مهار در این مدل همان مقادیر فنی خانواده M12 است و طول بیشتر به معنی افزایش خودکار ظرفیت باربری نیست. در خرید رول بولت MTH ایندکس M12×110، تطبیق ضخامت اتصال با عمق مهار اهمیت دارد. قیمت رول بولت ایندکس سایز ۱۲ طول ۱۱۰ برای کد AH12110 تعیین می‌شود.

رول بولت MTH ایندکس سایز M12×120

رول بولت MTH ایندکس سایز M12×120 با طول کلی ۱۲۰ میلی‌متر در گروه مدل‌های میانی خانواده M12 قرار می‌گیرد. این محصول دارای کد رسمی AH12120 و قطر مته بتن ۱۲ میلی‌متر است. در عمق استاندارد، ضخامت قابل اتصال ۲۸ میلی‌متر و در عمق کاهش‌یافته ۴۳ میلی‌متر است. عمق مؤثر مهار استاندارد ۶۵ میلی‌متر و عمق کاهش‌یافته ۵۰ میلی‌متر باقی می‌ماند. این مدل برای اتصال‌هایی که به طول بیشتر نسبت به M12×100 و M12×110 نیاز دارند قابل بررسی است. در خرید رول بولت ایندکس MTH سایز 12×120، انتخاب باید براساس ضخامت واقعی قطعه و الزامات باربری انجام شود. قیمت رول بولت MTH M12×120 مستقل از دیگر طول‌های M12 نمایش داده می‌شود.

رول بولت MTH ایندکس سایز M12×160

رول بولت MTH ایندکس سایز M12×160 بلندترین مدل M12 در مجموعه موردنظر کالا عمران است و با کد رسمی AH12160 عرضه می‌شود. این محصول دارای قطر رزوه M12 و طول کلی ۱۶۰ میلی‌متر است و برای اتصال قطعات ضخیم‌تر نسبت به نسخه‌های کوتاه‌تر این خانواده قابل بررسی است. حداکثر ضخامت قطعه در عمق استاندارد ۶۸ میلی‌متر و در عمق کاهش‌یافته ۸۳ میلی‌متر است. با وجود طول بیشتر، عمق مؤثر مهار آن همان ۶۵ و ۵۰ میلی‌متر در دو وضعیت ارزیابی‌شده است. در خرید رول بولت MTH ایندکس 12×160 باید ضخامت مجموعه اتصال و شرایط فنی پروژه بررسی شوند. قیمت رول بولت ایندکس M12 طول ۱۶۰ به کد AH12160 مربوط است.

رول بولت MTH ایندکس سایز M16×145

رول بولت MTH ایندکس سایز M16×145 از مدل‌های بزرگ‌تر این خانواده است و دارای قطر رزوه ۱۶ میلی‌متر و طول کلی ۱۴۵ میلی‌متر است. این مدل با کد رسمی AH16145 عرضه می‌شود و از بدنه فولادی گالوانیزه و کلیپ انبساطی سه‌بخشی استفاده می‌کند. حداکثر ضخامت قطعه در عمق استاندارد ۲۳ میلی‌متر و در عمق کاهش‌یافته ۴۲ میلی‌متر است. عمق مؤثر مهار در این دو وضعیت به‌ترتیب ۸۴ و ۶۵ میلی‌متر خواهد بود. انتخاب این سایز برای اتصال‌های دارای رزوه M16 نیازمند بررسی شرایط باربری و هندسه بتن است. در خرید رول بولت MTH ایندکس M16×145، مشخصات نصب و ضخامت قطعه اهمیت زیادی دارند. قیمت رول بولت ایندکس سایز ۱۶ طول ۱۴۵ به‌صورت مستقل ثبت می‌شود.

رول بولت MTH ایندکس سایز M16×170

رول بولت MTH ایندکس سایز M16×170 دارای رزوه M16 و طول کلی ۱۷۰ میلی‌متر است و با کد AH16170 شناخته می‌شود. این مدل در مقایسه با M16×145 طول بیشتری دارد و برای ضخامت‌های متفاوت قطعه متصل‌شونده در محدوده ارزیابی‌شده قابل بررسی است. حداکثر ضخامت قطعه در عمق استاندارد ۴۸ میلی‌متر و در عمق کاهش‌یافته ۶۷ میلی‌متر است. عمق مؤثر مهار آن در دو وضعیت به‌ترتیب ۸۴ و ۶۵ میلی‌متر باقی می‌ماند. بدنه فولادی گالوانیزه و مکانیزم انبساطی سه‌بخشی از مشخصات اصلی این نسخه هستند. در خرید رول بولت MTH ایندکس 16×170 باید ضخامت قطعه و نیاز طراحی بررسی شود. قیمت رول بولت ایندکس M16×170 براساس کد مستقل این سایز تعیین می‌شود.

رول بولت MTH ایندکس سایز M20×170

رول بولت MTH ایندکس سایز M20×170 بزرگ‌ترین قطر در میان ۱۱ سایز انتخابی کالا عمران است و دارای رزوه M20 با طول کلی ۱۷۰ میلی‌متر است. این مدل با کد کارخانه‌ای AH20170 شناخته می‌شود و دارای قطر مته بتن ۲۰ میلی‌متر است. عمق مؤثر مهار استاندارد آن ۱۰۳ میلی‌متر و عمق کاهش‌یافته ۷۵ میلی‌متر است. حداکثر ضخامت قطعه قابل اتصال در دو وضعیت استاندارد و کاهش‌یافته به‌ترتیب ۲۳ و ۴۹ میلی‌متر خواهد بود. این مدل برای اتصالاتی با نیاز به ابعاد M20 و شرایط مهندسی متناسب قابل بررسی است. در خرید رول بولت MTH ایندکس سایز ۲۰ طول ۱۷۰ باید ظرفیت مهار و هندسه بتن براساس طراحی تأیید شوند. قیمت رول بولت MTH M20×170 برای شناسه AH20170 ثبت می‌شود.

جداول تخصصی مقاومت کششی و برشی

مقاومت مشخصه رول بولت MTH ایندکس

مقاومت مشخصه NRk و VRk بیانگر مقادیر ارزیابی‌شده کششی و برشی در شرایط مرجع است. برای خانواده MTH، این مقادیر برای بتن بدون ترک C20/25 و یک انکر منفرد، بدون تأثیر کاهش ناشی از فواصل و لبه‌ها، در دیتاشیت رسمی ارائه شده‌اند. واحد تمام مقادیر کیلو‌نیوتن (kN) است. مقاومت مشخصه، ظرفیت نهایی قابل استفاده در هر پروژه نیست و سایر حالت‌های شکست و شرایط طراحی باید بررسی شوند.

مقاومت طراحی رول بولت MTH

مقاومت طراحی NRd و VRd با لحاظ ضرایب جزئی ارزیابی‌شده در شرایط مرجع گزارش می‌شود. این مقادیر از مقاومت مشخصه کمتر هستند و در بررسی مهندسی باید با آثار بار طراحی مقایسه شوند. واحد: kN. این جدول براساس شرایط مرجع دیتاشیت است و جایگزین کنترل هندسه اتصال، گروه انکرها و ترکیب بارگذاری نمی‌شود.

بارهای توصیه‌شده رول بولت MTH

بارهای توصیه‌شده Nrec و Vrec برای ارزیابی اولیه محصول در شرایط مرجع ارائه شده‌اند. مقادیر دیتاشیت با فرض ضریب بار γF = 1.4 تنظیم شده‌اند. واحد: kN. اعداد مربوط به یک انکر منفرد و شرایط مرجع هستند. در اتصالات واقعی باید وضعیت بتن، فواصل تا لبه، فاصله میان انکرها و بارهای ترکیبی بررسی شوند. در نظر داشته باشید تمامی اعداد و جدول های ارائه شده توسط کارشناسان کالا عمران تهیه شده و به هیچ عنوان نباید جنبه محاسباتی برای شما داشته باشند.

اهمیت تفاوت عمق کاشت در ظرفیت باربری

جدول‌های بالا نشان می‌دهند که استفاده از عمق کاهش‌یافته می‌تواند مقاومت مرجع انکر را تغییر دهد. برای مثال، در مدل‌های M12 مقدار کششی توصیه‌شده از ۱۲٫۲۸ کیلو‌نیوتن در عمق استاندارد به ۸٫۲۸ کیلو‌نیوتن در عمق کاهش‌یافته تغییر می‌کند. بنابراین افزایش ضخامت قابل اتصال در عمق کاهش‌یافته به معنی حفظ ظرفیت قبلی نیست. در طراحی اتصال باید علاوه بر مقاومت انکر، مقاومت بتن و شرایط هندسی نیز بررسی شود. یک اتصال با فاصله کم از لبه ممکن است ظرفیت کمتری از مقدار مرجع جدول داشته باشد. همچنین وجود بار کششی و برشی هم‌زمان نیازمند ارزیابی ترکیبی است.

مقایسه رول بولت MTH با MTP-X ایندکس

رول بولت MTH ایندکس و رول بولت MTP-X ایندکس هر دو از خانواده انکرهای مکانیکی گوه‌ای با رزوه بیرونی هستند، اما از نظر محدوده تأییدیه، پوشش کلیپ و ارزیابی شرایط بارگذاری تفاوت دارند. MTH برای کاربردهای مشخص در بتن بدون ترک با ETA Option 7 ارزیابی شده است. در مقابل، MTP-X دارای ETA Option 1 بوده و برای بتن ترک‌خورده و بدون ترک ارزیابی می‌شود. همچنین MTP-X در سایزهای مشخص دارای داده‌های لرزه‌ای C1 و C2 است. از نظر پوشش، کلیپ MTH از فولاد گالوانیزه ساخته شده، درحالی‌که کلیپ MTP-X دارای پوشش اختصاصی ATLANTIS C3-L است. این تفاوت نباید به معنی پوشش یکسان تمام بدنه MTP-X تلقی شود.

مقایسه MTH با فیشر و هیلتی

مقایسه MTH ایندکس با FBN II فیشر

رول بولت FBN II فیشر از رقبای مستقیم MTH در گروه انکرهای مکانیکی مخصوص بتن بدون ترک محسوب می‌شود. هر دو محصول دارای رزوه بیرونی، مکانیزم انبساط گوه‌ای و داده‌های فنی برای کاربردهای متناسب با بتن بدون ترک هستند. فیشر برای FBN II امکان انتخاب دو عمق مهار در مدل‌های مشخص را معرفی کرده است. این ویژگی از نظر انتخاب ضخامت قطعه و انعطاف طراحی با MTH قابل مقایسه است. بااین‌حال، عمق مهار، گشتاور و مقاومت باربری دو خانواده نباید فقط بر اساس قطر رزوه برابر فرض شوند.

مقایسه MTH ایندکس با HSA هیلتی

رول بولت HSA هیلتی یکی دیگر از انکرهای مکانیکی گوه‌ای برای کاربردهای مشخص در بتن بدون ترک است. این خانواده دارای تأییدیه اروپایی مرتبط و اطلاعات فنی برای اتصال‌های استاتیکی و شبه‌استاتیکی است. یکی از ویژگی‌های HSA، امکان استفاده از چند عمق مهار در نسخه‌های مرتبط است. این قابلیت در مقایسه با MTH که دارای دو عمق ارزیابی‌شده در سایزهای مشخص است، باید براساس مدل دقیق بررسی شود. همچنین هر دو محصول دارای مشخصات مستقل برای حداقل فاصله‌ها و شرایط نصب هستند.

مقایسه MTH با FAZ II Plus، HST3 و HST4

مدل‌های FAZ II Plus فیشر، HST3 هیلتی و HST4 هیلتی در رده انکرهای مکانیکی با دامنه ارزیابی گسترده‌تر قرار می‌گیرند. این محصولات برای کاربردهای مشخص در بتن ترک‌خورده و بدون ترک دارای تأییدیه هستند و در نسخه‌های مرتبط، اطلاعات لرزه‌ای نیز ارائه می‌کنند. بنابراین مقایسه آنها با MTH بیشتر برای مشخص‌کردن تفاوت محدوده کاربرد و الزامات پروژه مفید است. از نظر فنی، نمی‌توان تنها بر اساس اینکه یک محصول Option 1 و دیگری Option 7 است، درباره ظرفیت واقعی هر اتصال نتیجه گرفت؛ قطر، عمق مهار، مقاومت بتن و هندسه اتصال همچنان اهمیت دارند.

جدول رقیب‌سنجی شش خانواده

جمع‌بندی مقایسه برندها

در میان رقبای مورد بررسی، MTH ایندکس، FBN II فیشر و HSA هیلتی از نظر محدوده اصلی کاربرد در بتن بدون ترک به یکدیگر نزدیک‌تر هستند. این محصولات برای اتصال‌هایی مناسب‌اند که شرایط بتن و بارگذاری آنها با تأییدیه همان خانواده مطابقت داشته باشد. در مقابل، MTP-X ایندکس، FAZ II Plus فیشر و HST4 هیلتی دامنه ارزیابی متفاوتی دارند و برای شرایطی که عملکرد در بتن ترک‌خورده یا برخی الزامات لرزه‌ای مطرح است، قابل بررسی‌اند. انتخاب میان این محصولات باید براساس شرایط واقعی اتصال و محاسبات فنی انجام شود.

قیمت رول بولت MTH ایندکس

قیمت رول بولت MTH ایندکس براساس قطر رزوه، طول بدنه، ابعاد کلیپ، مقدار فولاد مصرفی و شرایط تأمین هر سایز متفاوت است. این محصول با ۱۱ مدل منتخب از M6×60 تا M20×170 در کالا عمران عرضه می‌شود و هر کد کارخانه‌ای دارای مشخصات مستقل است. در سایزهای هم‌قطر، افزایش طول لزوماً باعث افزایش عمق مؤثر مهار نمی‌شود؛ بلکه در بسیاری از مدل‌ها امکان اتصال قطعات ضخیم‌تر را فراهم می‌کند. برای مثال، مدل M12×160 در مقایسه با M12×100 طول بیشتری دارد، اما عمق مؤثر استاندارد هر دو مدل برابر ۶۵ میلی‌متر است. در ارزیابی قیمت این خانواده، وجود تأییدیه اروپایی ETA Option 7 و مشخصات فنی مستقل نیز اهمیت دارد. قیمت رول بولت ایندکس اسپانیا برای هر سایز باید براساس کد کارخانه‌ای و وضعیت عرضه همان مدل بررسی شود.

خرید رول بولت MTH ایندکس از کالا عمران

برای خرید رول بولت MTH ایندکس به‌صورت حضوری و آنلاین از کالا عمران، امکان انتخاب ۱۱ سایز رسمی با رزوه M6 تا M20 وجود دارد. محموله عرضه‌شده ساخت اسپانیا بوده و از بدنه فولادی گالوانیزه و مکانیزم انبساط گوه‌ای استفاده می‌کند. در انتخاب محصول باید قطر و طول رول بولت، ضخامت قطعه متصل‌شونده، مقاومت بتن و نوع بارگذاری بررسی شوند. مدل‌های M8 تا M20 در شرایط ارزیابی‌شده دارای دو عمق مهار هستند و این موضوع بر ضخامت قابل اتصال و مقاومت مرجع اثر می‌گذارد. برای پروژه‌هایی که بتن بدون ترک و بارگذاری استاتیکی یا شبه‌استاتیکی در طراحی در نظر گرفته شده است، MTH با داده‌های مهندسی خود قابل بررسی است. همچنین برای مقایسه محصولات دیگر می‌توان به دسته رول بولت مراجعه کرد.

نظر کارشناسان کالا عمران درباره MTH ایندکس

در ارزیابی تخصصی کارشناسان کالا عمران، مهم‌ترین ویژگی رول بولت MTH ایندکس برخورداری از مشخصات مهندسی مستقل برای کاربرد در بتن بدون ترک است. تأییدیه ETA Option 7 و ارائه جداول مقاومت کششی و برشی باعث می‌شود انتخاب این محصول تنها براساس قطر رزوه یا ظاهر انکر انجام نشود. امکان بررسی دو عمق مهار در مدل‌های M8 تا M20 از دیگر ویژگی‌های مهم این خانواده است. این قابلیت می‌تواند در انتخاب ضخامت مناسب قطعه متصل‌شونده مؤثر باشد؛ بااین‌حال، ظرفیت باربری در عمق استاندارد و کاهش‌یافته یکسان نیست. در مقایسه با MTP-X ایندکس، باید تفاوت محدوده تأییدیه مورد توجه قرار گیرد؛ زیرا MTH برای بتن بدون ترک ارزیابی شده است، اما MTP-X دامنه کاربرد گسترده‌تری دارد. در مجموع، رول بولت MTH ایندکس اسپانیا برای اتصالات متناسب با مشخصات فنی آن، محصولی تخصصی با داده‌های مهندسی قابل بررسی محسوب می‌شود.

جمع‌بندی رول بولت MTH ایندکس

رول بولت MTH ایندکس یک رول بولت مکانیکی گوه‌ای با رزوه بیرونی، بدنه فولادی گالوانیزه و کلیپ انبساطی سه‌بخشی است که برای مهار قطعات در بتن بدون ترک طراحی شده است. این محصول دارای ETA-05/0242 Option 7 بوده و اطلاعات مقاومت کششی، برشی و شرایط مهار آن در مدارک فنی سازنده ارائه شده است. در میان ۱۱ سایز عرضه‌شده، طول کلی، ضخامت قابل اتصال و مشخصات نصب با یکدیگر متفاوت هستند. مدل‌های M8 تا M20 در شرایط ارزیابی‌شده دارای دو عمق مهار هستند، درحالی‌که نسخه M6×60 تنها با عمق استاندارد معرفی می‌شود. وجود مستندات فنی معتبر، کد کارخانه‌ای مستقل و امکان انتخاب طول مناسب از ویژگی‌های اصلی این خانواده است. انتخاب نهایی باید براساس وضعیت بتن، شرایط بارگذاری و الزامات طراحی انجام شود.
