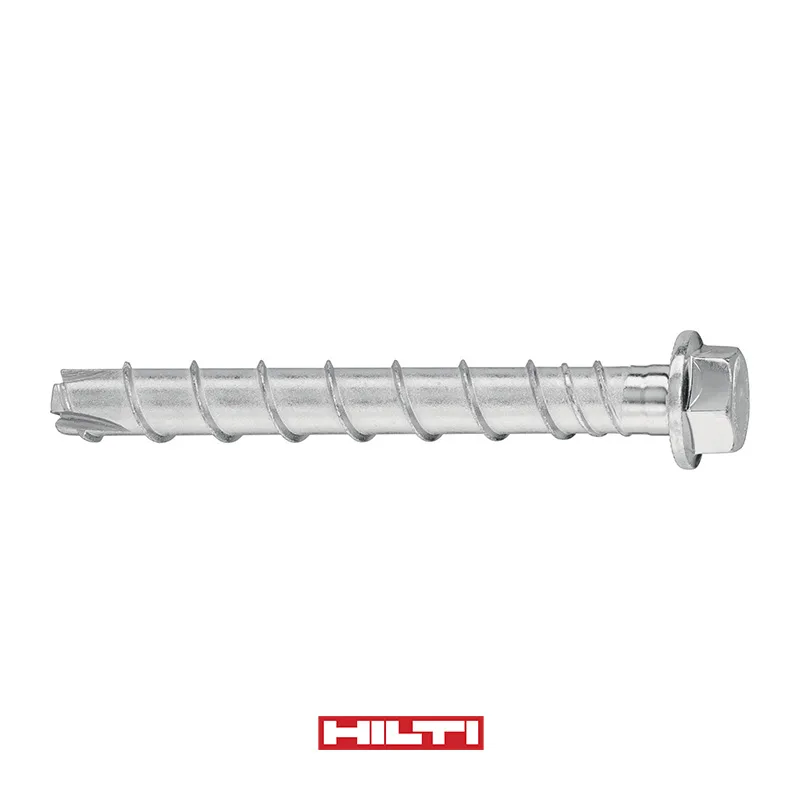

پیچ بتن HUS3-H هیلتی (Hilti HUS3-H) یک انکر مکانیکی یا به اصلاح پیچ بتن با رزوه برش‌دهنده مخصوص بتن است که برای اتصال قطعات فولادی، براکت‌ها، تجهیزات تأسیساتی و مجموعه‌های نگهدارنده به بتن طراحی شده است. برخلاف رول بولت‌های گوه‌ای که برای مهار از کلیپ انبساطی و حرکت مخروطی استفاده می‌کنند، HUS3-H به‌وسیله هندسه رزوه ویژه خود با بستر بتنی درگیر می‌شود. این ساختار امکان انتقال نیرو بدون نیاز به غلاف انبساطی یا چسب شیمیایی را فراهم می‌کند و در دسته انکرهای پیچی حرفه‌ای قرار می‌گیرد. مدل HUS3-H دارای سر شش‌گوش همراه با واشر یکپارچه است که برای اتصال عبوری قطعات طراحی شده است. بدنه فولادی با پوشش گالوانیزه، فرم ویژه رزوه و ساختار سرپیچ، این مدل را برای استفاده در اتصالات متناسب با مشخصات مهندسی آن کاربردی می‌کند. وجود واشر یکپارچه باعث می‌شود سطح تماس مشخصی میان سر انکر و قطعه متصل‌شونده وجود داشته باشد و نیاز به افزودن واشر مستقل در پیکربندی استاندارد کاهش یابد.

این خانواده از پیچ بتن برند هیلتی HILTI آلمان دارای تأییدیه اروپایی ETA-13/1038 برای کاربردهای مشخص در بتن ترک‌خورده و بدون ترک است. همچنین اطلاعات مربوط به مقاومت کششی، برشی، عملکرد لرزه‌ای، مقاومت در برابر آتش و شرایط نصب در مدارک فنی هیلتی ارائه شده‌اند. این داده‌ها امکان انتخاب و بررسی محصول براساس الزامات مهندسی اتصال را فراهم می‌کنند. پیچ بتن HUS3-H هیلتی نسل سوم در چهار قطر اسمی ۶، ۸، ۱۰ و ۱۴ میلی‌متر معرفی شده است. تنوع طول از ۴۰ تا ۱۵۰ میلی‌متر به طراح اجازه می‌دهد ضخامت قطعه متصل‌شونده و عمق مهار را در محدوده مجاز انتخاب کند.

جنس فولاد کربنی و پوشش گالوانیزه HUS3-H

بدنه انکر پیچ HUS3-H هیلتی از فولاد کربنی ساخته شده و سطح آن دارای پوشش گالوانیزه روی با ضخامت حداقل ۵ میکرومتر است. این پوشش برای محافظت سطحی فولاد در شرایط محیطی مناسب به کار می‌رود و نسخه گالوانیزه HUS3-H عمدتاً برای محیط‌های داخلی خشک در نظر گرفته می‌شود. پوشش روی به معنی مقاومت نامحدود در برابر خوردگی نیست و در محیط‌های مرطوب، ساحلی یا دارای مواد خورنده باید سازگاری جنس انکر با شرایط محیطی بررسی شود.

ساختار فولادی پیچ علاوه بر تحمل نیروهای واردشده به بدنه، باید قابلیت تشکیل درگیری رزوه با بتن را نیز داشته باشد. شکل دندانه‌ها، هندسه قسمت ابتدایی و سطح مقطع فلزی پیچ در این عملکرد نقش دارند. مقاومت فولاد تنها یکی از پارامترهای طراحی اتصال است و ظرفیت نهایی می‌تواند به‌وسیله مقاومت بتن یا دیگر حالت‌های گسیختگی کنترل شود.

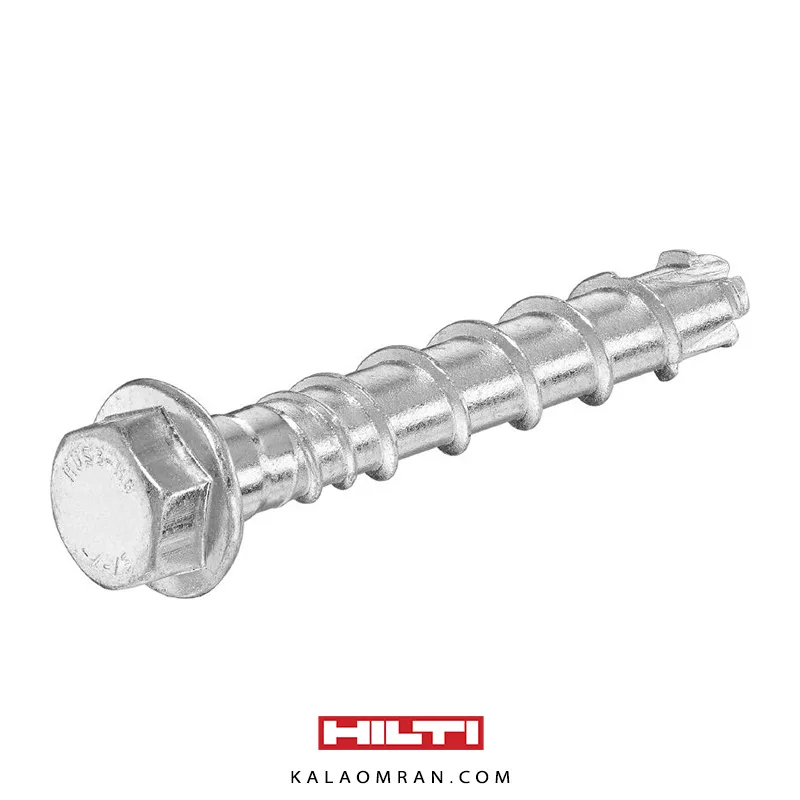

طراحی سر شش‌گوش و واشر یکپارچه

حرف H در نام HUS3-H به نوع سر شش‌گوش یا Hexagonal Head اشاره دارد. سر این مدل همراه با واشر یکپارچه ساخته شده است تا هنگام اتصال قطعات فلزی، سطح تماس مشخصی با قطعه ایجاد کند. در این ساختار، برخلاف پیچ‌های سرخزینه، سرپیچ درون یک حفره مخروطی قطعه پنهان نمی‌شود و پس از اتصال قابل مشاهده است. وجود سر شش‌گوش در شناسایی ابزار سازگار و کنترل اجرای اتصال اهمیت دارد. اندازه آچار این خانواده متناسب با قطر اسمی تغییر می‌کند؛ برای مثال، مدل‌های ۸ و ۱۰ میلی‌متری دارای آچارهای متفاوت هستند. استفاده از واشر یکپارچه همچنین باعث می‌شود قطعات مربوط به سرپیچ در محصول استاندارد یک مجموعه واحد تشکیل دهند.

مکانیزم درگیری مستقیم رزوه با بتن

پیچ بتن HUS3-H از مکانیزم مهار پیچی استفاده می‌کند. رزوه مخصوص بدنه هنگام قرارگیری در سوراخ سازگار، با بتن درگیر می‌شود و اتصال مکانیکی به وجود می‌آورد. در این طراحی، برخلاف انکرهای گوه‌ای، کلیپ انبساطی مستقلی وجود ندارد که به‌وسیله حرکت مخروط باز شود. مهار عمدتاً به تماس هندسی و درگیری رزوه با بستر وابسته است. این ویژگی باعث می‌شود HUS3-H در بسیاری از شرایط، نیروهای انبساطی کمتری نسبت به بعضی انکرهای گوه‌ای ایجاد کند. چنین رفتاری می‌تواند در طراحی اتصالات نزدیک لبه بتن اهمیت داشته باشد؛ اما حداقل فاصله مجاز همچنان باید از تأییدیه مربوط استخراج شود. نبود کلیپ انبساطی به معنی مجاز بودن اتصال در هر فاصله از لبه یا هر ضخامت بتن نیست.

تفاوت پیچ بتن HUS3-H با رول بولت گوه‌ای

تفاوت فنی مهم انکر پیچ HUS3-H هیلتی با رول بولت‌ HSA هیلتی و رول بولت HST3 هیلتی یا دیگر انکرهای گوه‌ای در نحوه ایجاد مهار است. رول بولت گوه‌ای از مجموعه استادبولت، مخروط و کلیپ انبساطی استفاده می‌کند، درحالی‌که پیچ بتن HUS3-H با فرم رزوه خود در بستر بتنی درگیر می‌شود. به همین دلیل هندسه سوراخ، جزئیات انتقال نیرو و ضوابط نصب این دو خانواده متفاوت هستند. یکی از ویژگی‌های کاربردی HUS3-H، امکان بازکردن اتصال در شرایط مشخص است. البته قابل بازشدن بودن پیچ به معنی قابلیت استفاده مجدد نامحدود آن برای اتصالات دائمی یا باربر نیست. کاربرد مجدد و تنظیم دوباره باید با ضوابط فنی مربوط هماهنگ باشند.

عملکرد HUS3-H در بتن ترک‌خورده و بدون ترک

انکر پیچی HUS3-H هیلتی برای استفاده در بتن ترک‌خورده و بدون ترک در محدوده تأییدیه اروپایی ارزیابی شده است. وضعیت ترک‌خوردگی بتن بر مقاومت مهار تأثیر دارد و به همین دلیل مقادیر باربری برای دو وضعیت به‌صورت مستقل ارائه می‌شوند. در پروژه‌های ساختمانی، ترک‌خورده یا بدون ترک بودن ناحیه اتصال باید براساس شرایط طراحی سازه مشخص شود. این محصول برای کاربردهای مشخص در بتن با مقاومت‌های تعریف‌شده در مدارک مهندسی هیلتی مورد ارزیابی قرار گرفته است. ظرفیت اتصال علاوه بر مقاومت فشاری بتن به عمق مهار، فاصله انکرها از یکدیگر، فاصله تا لبه و نوع بار وابسته است. برای اتصال‌های دارای اهمیت سازه‌ای، انتخاب پیچ باید با بررسی همه این پارامترها انجام شود.

تأییدیه ETA-13/1038 و ارزیابی نسل سوم

ETA-13/1038 تأییدیه اروپایی اصلی خانواده HUS3 برای کاربرد در بتن است. این سند اطلاعات مربوط به مقاومت مکانیکی، محدوده کاربرد، هندسه انکر، شرایط نصب و عملکرد در بارگذاری‌های مختلف را ارائه می‌کند. نسخه ۹ این تأییدیه در تاریخ ۲۳ سپتامبر ۲۰۲۵ منتشر شده است. وجود ETA امکان بررسی محصول مطابق اصول طراحی اتصالات در بتن از جمله EN 1992-4 را فراهم می‌کند. بااین‌حال، تمام قطرها و طول‌ها الزاماً در تمام عمق‌های کاشت یا همه شرایط لرزه‌ای عملکرد مشابه ندارند. برای نمونه، استفاده از عمق کاهش‌یافته ممکن است محدوده کاربرد محدودتری نسبت به عمق بیشتر داشته باشد.

دو یا سه عمق مهار در پیچ بتن هیلتی

یکی از ویژگی‌های کلیدی پیچ بتن HUS3-H نسل سوم، تنوع عمق کاشت ارزیابی‌شده است. قطر ۶ میلی‌متر در کاربردهای مشخص با عمق‌های ۴۰ و ۵۵ میلی‌متر معرفی شده است و قطرهای ۸، ۱۰ و ۱۴ میلی‌متر دارای سه عمق اسمی مهار در محدوده نسخه‌های مربوط هستند. در قطر ۸، عمق‌های اسمی ۵۰، ۶۰ و ۷۰ میلی‌متر معرفی شده‌اند. برای قطر ۱۰ این مقادیر ۵۵، ۷۵ و ۸۵ میلی‌متر و برای قطر ۱۴ برابر ۶۵، ۸۵ و ۱۱۵ میلی‌متر هستند. البته تمام طول‌های کوتاه امکان استفاده از هر سه عمق را ندارند؛ برای مثال، مدل HUS3-H 8×55 تنها با عمق اول در جدول سایزبندی رسمی ظاهر می‌شود. تغییر عمق مهار می‌تواند ضخامت مجاز قطعه متصل‌شونده و مقاومت طراحی اتصال را تغییر دهد. بنابراین طول کلی پیچ به‌تنهایی برای تعیین شرایط مهار کافی نیست و انتخاب نهایی باید بر مبنای ترکیب سایز، طول و عمق تأییدشده باشد.

تفاوت قطر مته و قطر خارجی رزوه در HUS3 H

در پیچ بتن HUS3-H هیلتی، قطر اسمی مدل به قطر سوراخ‌کاری بتن اشاره دارد و با قطر خارجی دندانه‌های پیچ یکسان نیست. برای مثال، مدل HUS3-H 8 با مته بتن ۸ میلی‌متری مرتبط است، درحالی‌که قطر بیرونی دندانه‌ها از قطر سوراخ بیشتر است تا امکان درگیری مکانیکی با بستر ایجاد شود. این تفاوت یکی از ویژگی‌های اصلی پیچ‌های بتن است. اگر اندازه اسمی محصول با قطر خارجی رزوه اشتباه گرفته شود، انتخاب ابزار سوراخ‌کاری یا مقایسه با انکرهای دیگر دچار خطا خواهد شد. در صفحه متغیر کالا عمران، قطر مته و اندازه اسمی پیچ به‌صورت مستقل در مشخصات نمایش داده می‌شوند.

ارزیابی لرزه‌ای C1 و C2 برای پیچ بتن HUS3-H

خانواده HUS3 دارای اطلاعات عملکرد لرزه‌ای در تأییدیه اروپایی است. برای HUS3-H، دامنه استفاده در دسته‌های C1 و C2 به قطر و عمق مهار وابسته است. در قطرهای ۸، ۱۰ و ۱۴ میلی‌متر، مقادیر لرزه‌ای برای عمق‌های بالاتر در محدوده تأییدیه ارائه شده‌اند. در قطر ۶، شرایط ارزیابی متفاوت است و نباید اطلاعات آن را با مدل‌های بزرگ‌تر یکسان فرض کرد. همچنین استفاده از واشر پرکننده مخصوص هیلتی در بعضی پیکربندی‌های لرزه‌ای بر شیوه انتقال بار برشی و محاسبات اتصال اثر می‌گذارد. طبقه‌بندی C1 و C2، ویژگی ارزیابی‌شده خود انکر است و به معنی تأیید خودکار عملکرد کل سازه در زلزله نیست. انتخاب برای پروژه‌های لرزه‌ای باید براساس الزامات اتصال و تأییدیه مربوط انجام شود.

مقاومت در برابر آتش در HUS3H هیلتی

هیلتی برای خانواده HUS3-H داده‌های مقاومت در برابر آتش ارائه می‌کند. این داده‌ها شامل شرایط باربری در رده‌های زمانی مختلف مانند R30، R60، R90 و R120 هستند. مقاومت قابل استفاده در شرایط حریق با ظرفیت اتصال در دمای معمول متفاوت است و باید از جدول مخصوص همان مدل انتخاب شود. در اتصالات دارای الزامات حفاظت حریق، مقاومت بتن، شکل اتصال و جهت اثر آتش اهمیت دارند. صرف مشاهده عبارت R120 در معرفی خانواده محصول به معنی عملکرد یکسان تمام ۲۴ سایز در هر اتصال نیست. ارزیابی مقاومت حریق باید در چارچوب مستندات فنی انجام شود.

قابلیت بازکردن و تنظیم مجدد پیچ بتن HUS3-H

از ویژگی‌های تخصصی پیچ بتن هیلتی HUS3-H، قابلیت بازکردن و در نسخه‌های مشخص، تنظیم مجدد اتصال در چارچوب تأییدیه است. این قابلیت برای برخی اتصالات موقت یا شرایطی که اصلاح موقعیت قطعه ضرورت دارد اهمیت پیدا می‌کند. بااین‌حال، تنظیم دوباره باید از مفهوم استفاده مجدد در سوراخ دیگر تفکیک شود. برای استفاده مجدد در بعضی کاربردهای موقت، هیلتی ابزار کنترل مخصوص HRG را معرفی کرده است که برای بررسی شرایط پیچ به کار می‌رود. این موضوع به معنی مجاز بودن استفاده مجدد تمام پیچ‌های بازشده در اتصالات دائمی نیست. تصمیم نهایی باید بر اساس دستورالعمل همان نسخه و کاربرد انجام شود.

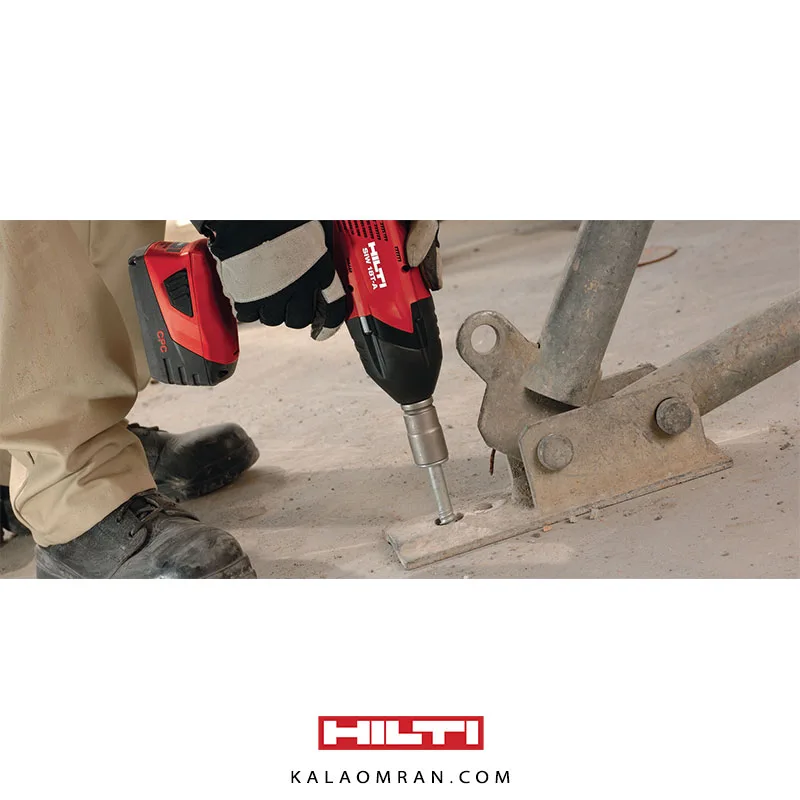

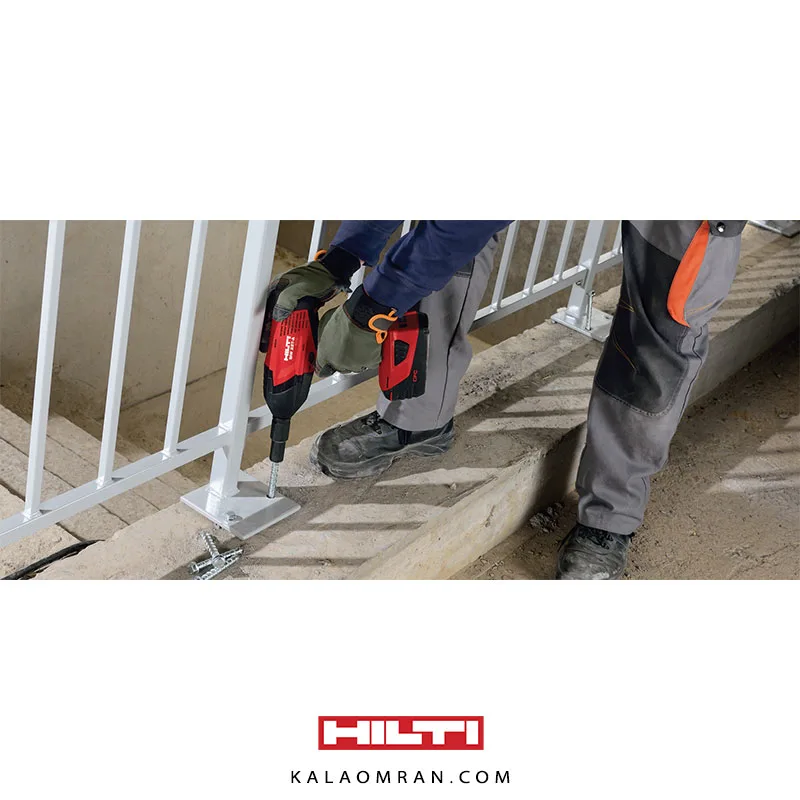

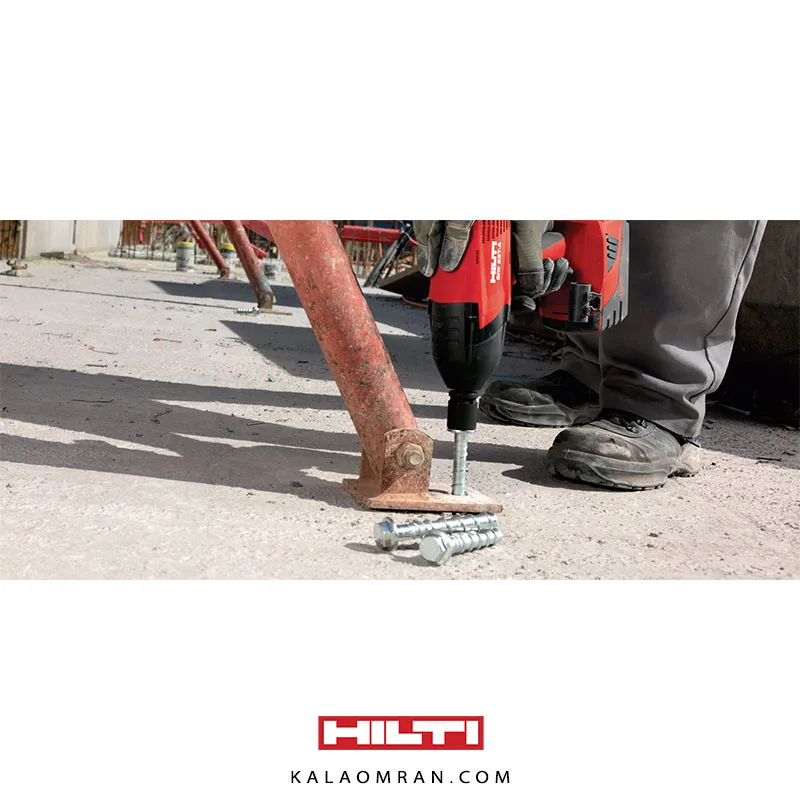

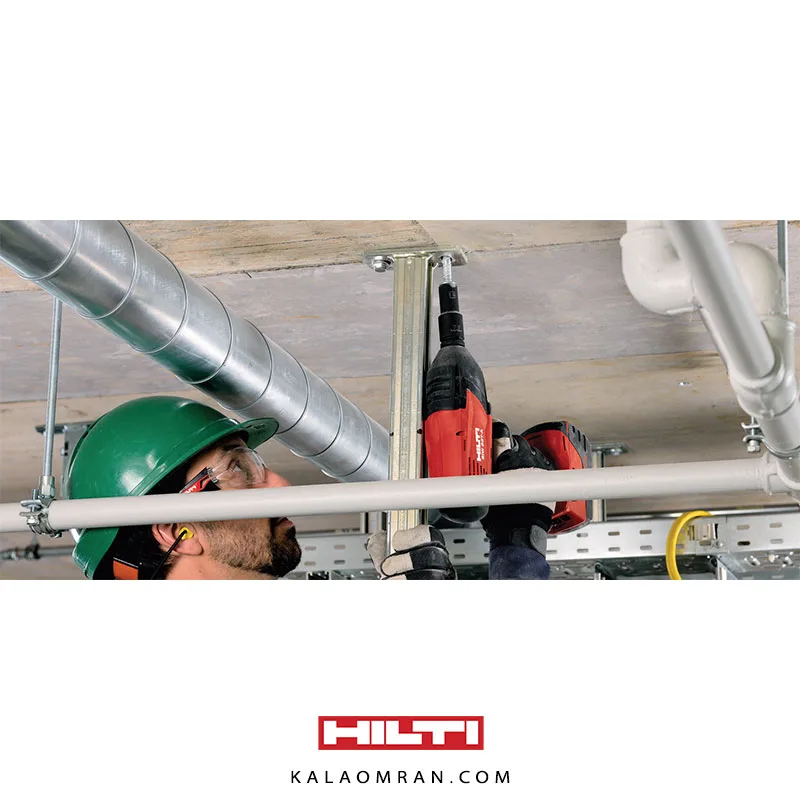

کاربرد پیچ بتن HUS3-H در ساختمان و صنعت

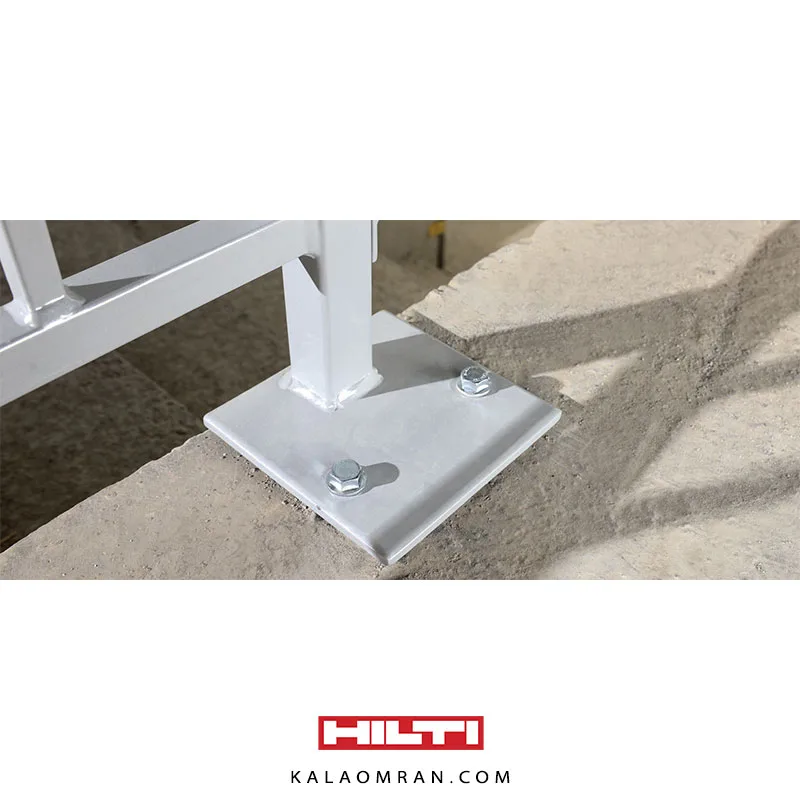

پیچ بتن HUS3-H هیلتی برای اتصال قطعات مختلف به بتن کاربرد دارد. از جمله این کاربردها می‌توان به نصب ریل‌های فلزی، براکت‌ها، کنسول‌ها، نرده و هندریل، تجهیزات تأسیساتی، پایه‌های فلزی و برخی سیستم‌های نگهدارنده اشاره کرد. در این کاربردها، اتصال عبوری امکان قرارگیری سرپیچ روی قطعه متصل‌شونده را فراهم می‌کند. در پروژه‌هایی که تعداد اتصالات زیاد است، ساختار پیچ بتن می‌تواند از نظر سرعت اجرا و تعداد اجزای موردنیاز مزیت داشته باشد. همچنین قابلیت انتخاب عمق‌های مهار مختلف، انعطاف بیشتری برای ضخامت‌های متفاوت قطعه ایجاد می‌کند. استفاده در سیستم‌های آویز، اتصالات دارای بارهای زیاد یا تجهیزات با پیامد ایمنی بالا باید بر اساس طراحی فنی انجام شود. همین موضوع در مورد اتصال به مصالح بنایی نیز صادق است؛ زیرا تأییدیه بتن به‌تنهایی تأیید عملکرد در تمام انواع آجر و بلوک نیست.

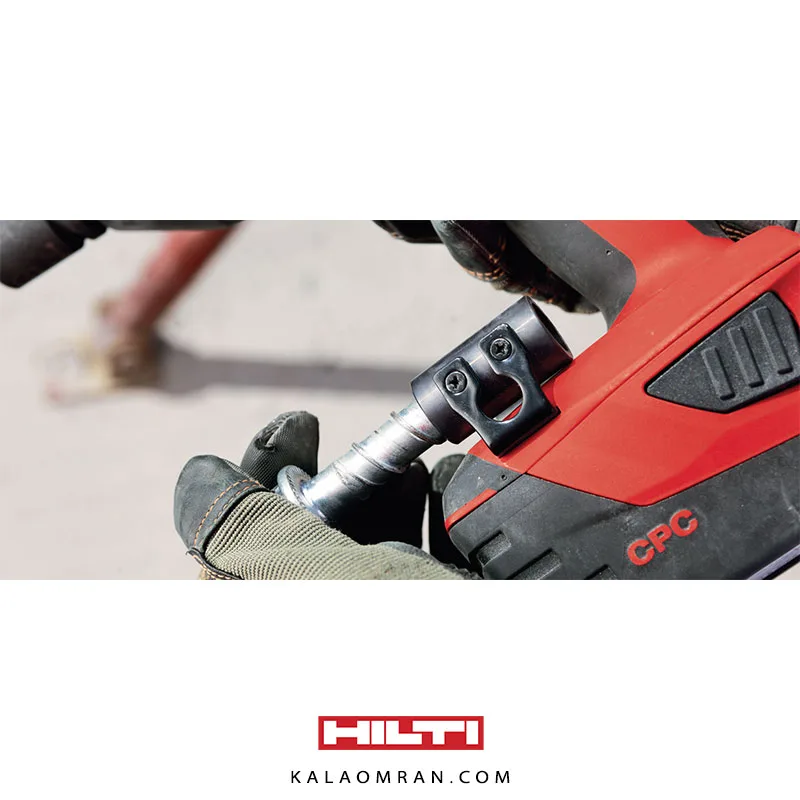

تجهیزات مکمل پیچ بتن HUS3-H

برای انتخاب تجهیزات مکمل انکر پیچی هیلتی، قطر اسمی پیچ، نوع اتصال و مشخصات ابزار سوراخ‌کاری اهمیت دارد. قطرهای ۶، ۸، ۱۰ و ۱۴ میلی‌متر این محصول با مته‌های بتن هم‌قطر مرتبط هستند و انتخاب مته باید با مشخصات رسمی انکر مطابقت داشته باشد. برای بررسی ابزارهای سوراخ‌کاری می‌توان از مته چهارشیار SDS Plus کالا عمران و دسته‌بندی انواع مته استفاده کرد. در کنار مته مناسب، سری بکس سازگار با سر شش‌گوش، تجهیزات کنترل اتصال و در کاربردهای خاص، ابزار کنترل استفاده مجدد نیز جزو تجهیزات مکمل این خانواده هستند. این اقلام باید مطابق نیاز فنی هر پروژه و مشخصات مدل انتخاب شوند.

جدول کامل سایزبندی و کدهای رسمی HUS3-H

پیچ بتن HUS3-H هیلتی در مجموعه مورد بررسی دارای ۲۴ ترکیب قطر و طول است. این مدل‌ها از نظر کد کارخانه‌ای، ضخامت قابل اتصال، قطر مته و تعداد عمق‌های مهار با یکدیگر تفاوت دارند. عدد اول در نام مدل قطر اسمی سوراخ‌کاری و عدد دوم طول پیچ را مشخص می‌کند. در نظر داشته باشید به دلیل محدودیت و تحربم های موجود در بازار ایران امکان ارائه تمامی سایز بندی های معرفی شده وجود ندارد اما در کالا عمران سعی کریم اطلاعات این محصوات به صورت کامل برای شما بررسی کنیم.

جدول عمق کاشت و ابعاد هندسی

واحد تمام ابعاد میلی‌متر است. عمق اول قطر ۶ برای کاربردهای چندگانه غیرسازه‌ای دارای محدودیت ویژه است و نباید با کاربرد تک‌انکر سازه‌ای یکسان در نظر گرفته شود. هنگام نصب پیچ بتن HUS3-H بهتر است اسناد و مدارک ارائه شده از سوی خود کمپانی هیلتی HILTI مطالعه و بررسی شود.

مدل‌های پیچ بتن HUS3-H قطر ۶ میلی‌متر

پیچ بتن HUS3-H هیلتی سایز 6×40

پیچ بتن HUS3-H هیلتی سایز 6×40 کوتاه‌ترین مدل این خانواده است و با کد رسمی 416735 شناخته می‌شود. این نسخه دارای قطر اسمی ۶ میلی‌متر و طول ۴۰ میلی‌متر بوده و از فولاد کربنی با پوشش گالوانیزه ساخته شده است. طراحی سر شش‌گوش و واشر یکپارچه، امکان اتصال قطعات متناسب را فراهم می‌کند. کاربردهای کم‌عمق این مدل باید با محدوده تأییدیه مخصوص، به‌ویژه اتصالات چندگانه غیرسازه‌ای، مطابقت داشته باشند. در خرید پیچ بتن HUS3-H هیلتی سایز 6×40 باید این تفاوت کاربرد با مدل‌های بلندتر مورد توجه قرار گیرد. قیمت انکر پیچ HUS3-H 6×40 براساس کد رسمی این نسخه قابل بررسی است.

پیچ بتن HUS3-H هیلتی سایز 6×60

پیچ بتن HUS3-H هیلتی سایز 6×60 دارای طول ۶۰ میلی‌متر و قطر اسمی ۶ میلی‌متر است. این مدل با کد 416736 معرفی می‌شود و در نام‌گذاری سازنده با ضخامت‌های اتصال ۵ و ۲۵ میلی‌متر در پیکربندی‌های مربوط مشخص شده است. نسبت به مدل 6×40، طول بیشتری دارد و امکان انتخاب عمق مهار متناسب با نوع اتصال را فراهم می‌کند. بدنه فولادی گالوانیزه، سر شش‌گوش و واشر یکپارچه از مشخصات اصلی آن هستند. در خرید انکر پیچ HUS3-H 6×60 هیلتی باید محدودیت‌های مهندسی عمق انتخابی بررسی شود. قیمت پیچ بتن هیلتی 6×60 برای کد 416736 به‌صورت مستقل تعیین می‌شود.

پیچ بتن HUS3-H هیلتی سایز 6×80

پیچ بتن HUS3-H هیلتی سایز 6×80 با کد رسمی 416737 و طول کلی ۸۰ میلی‌متر عرضه می‌شود. این نسخه در مقایسه با مدل 6×60 برای ضخامت‌های متفاوت قطعه قابل بررسی است و در نام‌گذاری رسمی، مقادیر ۲۵ و ۴۵ میلی‌متر برای پیکربندی‌های اتصال آن دیده می‌شود. قطر اسمی سوراخ‌کاری همچنان ۶ میلی‌متر است و افزایش طول نباید با افزایش قطر رزوه اشتباه گرفته شود. بدنه پیچ دارای ساختار رزوه‌ای ویژه برای ایجاد درگیری مکانیکی با بتن است. در خرید پیچ بتن هیلتی HUS3-H سایز 6×80، ضخامت قطعه و شرایط کاربرد اهمیت دارد. قیمت انکر بتن HUS3-H 6×80 به کد 416737 مرتبط است.

پیچ بتن HUS3-H هیلتی سایز 6×100

پیچ بتن HUS3-H هیلتی سایز 6×100 دارای طول ۱۰۰ میلی‌متر بوده و با کد 416738 شناخته می‌شود. این مدل برای اتصال قطعاتی با ضخامت بیشتر نسبت به نسخه‌های کوتاه‌تر قطر ۶ قابل بررسی است. مقادیر ۴۵ و ۶۵ میلی‌متر در نام‌گذاری رسمی آن به ضخامت‌های اسمی اتصال در پیکربندی‌های مربوط اشاره دارند. جنس فولاد کربنی و پوشش گالوانیزه در این مدل حفظ شده و مکانیزم مهار آن همچنان بر اساس درگیری مستقیم رزوه با بتن است. در خرید پیچ بتن HUS3-H هیلتی 6×100 باید طول با نوع اتصال مطابقت داشته باشد. قیمت پیچ بتن هیلتی سایز ۶ طول ۱۰۰ مستقل از دیگر مدل‌های این قطر تعیین می‌شود.

پیچ بتن HUS3-H هیلتی سایز 6×120

پیچ بتن HUS3-H هیلتی سایز 6×120 بلندترین مدل قطر ۶ در مجموعه ۲۴ سایزی است و دارای کد رسمی 416739 است. طول ۱۲۰ میلی‌متری آن برای اتصال قطعات ضخیم‌تر در محدوده مشخصات فنی مدل قابل بررسی است. در نام‌گذاری سازنده، مقادیر ۶۵ و ۸۵ میلی‌متر برای ضخامت‌های اسمی اتصال درج شده‌اند. این مدل با وجود طول بیشتر همچنان از مته بتن ۶ میلی‌متری استفاده می‌کند و قطر اسمی آن تغییر نمی‌کند. در خرید پیچ بتن هیلتی 6×120 باید ضخامت قطعه و عمق مهار مناسب هماهنگ باشند. قیمت انکر HUS3-H هیلتی سایز 6×120 مطابق شناسه 416739 بررسی می‌شود.

مدل‌های پیچ بتن HUS3-H قطر ۸ میلی‌متر

پیچ بتن HUS3-H هیلتی سایز 8×55

پیچ بتن HUS3-H هیلتی سایز 8×55 کوتاه‌ترین مدل قطر ۸ است و با کد رسمی 2079794 شناخته می‌شود. این نسخه دارای قطر اسمی ۸ میلی‌متر و طول ۵۵ میلی‌متر بوده و در نام‌گذاری سازنده برای ضخامت اتصال ۵ میلی‌متر معرفی شده است. عمق اسمی مهار آن ۵۰ میلی‌متر است و برخلاف طول‌های بلندتر قطر ۸، در این ترکیب عمق دوم و سوم تعریف نشده‌اند. این ویژگی باید در انتخاب محصول برای پلیت‌های مختلف مورد توجه قرار گیرد. در خرید پیچ بتن HUS3-H هیلتی 8×55، ضخامت قطعه و عمق مهار اهمیت دارند. قیمت انکر پیچ هیلتی سایز ۸ طول ۵۵ براساس کد 2079794 بررسی می‌شود.

پیچ بتن HUS3-H هیلتی سایز 8×65

پیچ بتن HUS3-H هیلتی سایز 8×65 دارای طول ۶۵ میلی‌متر و کد کارخانه‌ای 2079795 است. این مدل نسبت به 8×55 امکان بررسی دو عمق مهار را در محدوده تعریف‌شده فراهم می‌کند. ضخامت‌های ۱۵ و ۵ میلی‌متر در نام‌گذاری رسمی آن به پیکربندی‌های متفاوت اتصال مربوط هستند. بدنه گالوانیزه و سر شش‌گوش یکپارچه از ویژگی‌های اصلی محصول محسوب می‌شوند. در خرید پیچ بتن هیلتی HUS3-H 8×65 باید تفاوت عمق‌های ۵۰ و ۶۰ میلی‌متر در مشخصات مدل بررسی شود. قیمت پیچ بتن هیلتی سایز ۸ طول ۶۵ به کد 2079795 مربوط است.

پیچ بتن HUS3-H هیلتی سایز 8×75

پیچ بتن HUS3-H هیلتی سایز 8×75 دارای قطر اسمی ۸ میلی‌متر و طول ۷۵ میلی‌متر است. این مدل با کد 2079796 شناخته می‌شود و یکی از نخستین طول‌های قطر ۸ است که هر سه عمق مهار ۵۰، ۶۰ و ۷۰ میلی‌متر را در نام‌گذاری رسمی پوشش می‌دهد. ضخامت‌های متناظر قطعه به‌ترتیب ۲۵، ۱۵ و ۵ میلی‌متر هستند. این تنوع عمق، انعطاف بیشتری برای بررسی شرایط متفاوت اتصال فراهم می‌کند. در خرید پیچ بتن HUS3-H هیلتی سایز 8×75 باید عملکرد مهندسی عمق انتخابی کنترل شود. قیمت انکر پیچی هیلتی 8×75 مربوط به شناسه 2079796 است.

پیچ بتن HUS3-H هیلتی سایز 8×85

پیچ بتن HUS3-H هیلتی سایز 8×85 با کد رسمی 2079797 و طول ۸۵ میلی‌متر عرضه می‌شود. این مدل در سه عمق مهار اسمی قطر ۸ قابل بررسی است و ضخامت‌های متناظر اتصال در نام‌گذاری آن ۳۵، ۲۵ و ۱۵ میلی‌متر هستند. نسبت به مدل 8×75، طول کلی بیشتر شده و امکان اتصال قطعات ضخیم‌تری وجود دارد. قطر مته بتن همچنان ۸ میلی‌متر است و نوع سر شش‌گوش تغییر نمی‌کند. در خرید پیچ بتن هیلتی 8×85 باید نوع بارگذاری و عمق انتخابی با شرایط تأییدیه هماهنگ باشند. قیمت پیچ بتن HUS3-H 8×85 براساس کد 2079797 تعیین می‌شود.

پیچ بتن HUS3-H هیلتی سایز 8×100

پیچ بتن HUS3-H هیلتی سایز 8×100 دارای طول ۱۰۰ میلی‌متر و کد کارخانه‌ای 2079798 است. این نسخه برای ضخامت‌های اسمی اتصال ۵۰، ۴۰ و ۳۰ میلی‌متر در عمق‌های مرتبط معرفی شده است. تفاوت اصلی آن با مدل‌های کوتاه‌تر قطر ۸ در طول بدنه و محدوده ضخامت قطعه قابل اتصال است؛ درحالی‌که قطر مته و سه عمق اسمی مهار همان مقادیر خانواده ۸ میلی‌متری هستند. برای خرید پیچ بتن هیلتی HUS3-H 8×100 باید ضخامت قطعه و هندسه اتصال بررسی شوند. قیمت انکر پیچ HUS3-H سایز ۸ طول ۱۰۰ مستقل از دیگر مدل‌ها نمایش داده می‌شود.

پیچ بتن HUS3-H هیلتی سایز 8×120

پیچ بتن HUS3-H هیلتی سایز 8×120 دارای طول ۱۲۰ میلی‌متر و کد 2079799 است. این مدل در نام‌گذاری رسمی با ضخامت‌های ۷۰، ۶۰ و ۵۰ میلی‌متر برای سه عمق مهار معرفی می‌شود. طول بیشتر آن نسبت به 8×100 امکان بررسی قطعات ضخیم‌تر را فراهم می‌کند، اما عمق‌های اسمی مهار خانواده قطر ۸ همچنان ۵۰، ۶۰ و ۷۰ میلی‌متر هستند. جنس بدنه، پوشش و فرم سرپیچ با سایر نسخه‌های HUS3-H یکسان است. در خرید پیچ بتن HUS3-H هیلتی 8×120 باید طول و عمق مهار متناسب با شرایط طراحی انتخاب شوند. قیمت پیچ بتن هیلتی 8×120 مطابق کد 2079799 بررسی می‌شود.

پیچ بتن HUS3-H هیلتی سایز 8×150

پیچ بتن HUS3-H هیلتی سایز 8×150 بلندترین نسخه قطر ۸ در فهرست رسمی بررسی‌شده است. این مدل دارای کد 2079910 و طول کلی ۱۵۰ میلی‌متر است و با ضخامت‌های اسمی اتصال ۱۰۰، ۹۰ و ۸۰ میلی‌متر در سه عمق مهار شناخته می‌شود. ساختار رزوه‌ای آن برای درگیری مستقیم با بتن طراحی شده و نیازمند کلیپ انبساطی مستقل نیست. افزایش طول در این مدل به معنی افزایش خودکار عمق مهار یا ظرفیت باربری نیست. برای خرید پیچ بتن هیلتی HUS3-H 8×150 باید ضخامت قطعه و بار طراحی بررسی شوند. قیمت انکر پیچ هیلتی سایز ۸ طول ۱۵۰ براساس کد 2079910 ثبت می‌شود.

مدل‌های پیچ بتن HUS3-H قطر ۱۰ میلی‌متر

پیچ بتن HUS3-H هیلتی سایز 10×60

پیچ بتن HUS3-H هیلتی سایز 10×60 کوتاه‌ترین مدل قطر ۱۰ است و با کد رسمی 2079911 شناخته می‌شود. این نسخه دارای طول ۶۰ میلی‌متر، قطر مته ۱۰ میلی‌متر و ضخامت اسمی اتصال ۵ میلی‌متر است. برای آن در جدول رسمی عمق اسمی مهار ۵۵ میلی‌متر تعریف شده و عمق‌های بیشتر به طول‌های بلندتر اختصاص دارند. این موضوع در انتخاب مدل برای پلیت‌های فلزی اهمیت دارد. در خرید پیچ بتن HUS3-H هیلتی 10×60 باید محدودیت ضخامت قطعه و عمق مهار بررسی شوند. قیمت انکر HUS3-H سایز ۱۰ طول ۶۰ به کد 2079911 مربوط است.

پیچ بتن HUS3-H هیلتی سایز 10×70

پیچ بتن HUS3-H هیلتی سایز 10×70 دارای طول کلی ۷۰ میلی‌متر و کد 2079912 است. این مدل با رزوه ویژه بتن، سر شش‌گوش و بدنه فولادی گالوانیزه معرفی می‌شود. در جدول سازنده، ضخامت اسمی اتصال ۱۵ میلی‌متر برای عمق مهار مربوط مشخص شده است. نسبت به 10×60، طول بیشتری دارد اما هنوز در گروه طول‌های کوتاه خانواده قطر ۱۰ قرار می‌گیرد. در خرید پیچ بتن هیلتی 10×70 باید ضخامت قطعه و نوع اتصال با مشخصات محصول هماهنگ باشند. قیمت پیچ بتن HUS3-H 10×70 به‌صورت مستقل برای کد 2079912 ثبت می‌شود.

پیچ بتن HUS3-H هیلتی سایز 10×80

پیچ بتن HUS3-H هیلتی سایز 10×80 با کد رسمی 2079913 دارای طول ۸۰ میلی‌متر است. این مدل برای دو پیکربندی مهار در نام‌گذاری کارخانه‌ای معرفی شده و ضخامت‌های اسمی اتصال آن ۲۵ و ۵ میلی‌متر هستند. عمق‌های اسمی مربوط ۵۵ و ۷۵ میلی‌متر بوده و انتخاب میان آنها بر ظرفیت و شرایط طراحی اتصال تأثیر می‌گذارد. این نسخه نسبت به مدل‌های کوتاه‌تر قطر ۱۰ انعطاف بیشتری در انتخاب عمق دارد. در خرید انکر پیچ HUS3-H 10×80 هیلتی باید مشخصات مهار انتخابی کنترل شوند. قیمت پیچ بتن هیلتی سایز ۱۰ طول ۸۰ مطابق کد 2079913 بررسی می‌شود.

پیچ بتن HUS3-H هیلتی سایز 10×90

پیچ بتن HUS3-H هیلتی سایز 10×90 یکی از مدل‌های مهم خانواده قطر ۱۰ است که امکان بررسی سه عمق اسمی مهار را فراهم می‌کند. این مدل با کد 2079914 و ضخامت‌های اسمی ۳۵، ۱۵ و ۵ میلی‌متر در نام‌گذاری سازنده شناخته می‌شود. عمق‌های اسمی ۵۵، ۷۵ و ۸۵ میلی‌متر امکان تطبیق مدل با شرایط متفاوت اتصال را فراهم می‌کنند. در این نسخه، قطر مته بتن همچنان ۱۰ میلی‌متر باقی می‌ماند. برای خرید پیچ بتن HUS3-H هیلتی سایز 10×90 باید عمق مهار و ضخامت پلیت بررسی شوند. قیمت انکر پیچ HUS3-H 10×90 متعلق به کد 2079914 است.

پیچ بتن HUS3-H هیلتی سایز 10×100

پیچ بتن HUS3-H هیلتی سایز 10×100 دارای طول ۱۰۰ میلی‌متر و کد رسمی 2079915 است. در جدول کارخانه‌ای، ضخامت‌های اسمی ۴۵، ۲۵ و ۱۵ میلی‌متر برای این مدل ثبت شده‌اند. این مقادیر با سه عمق مهار خانواده قطر ۱۰ ارتباط دارند و نشان می‌دهند که یک طول پیچ می‌تواند در شرایط مشخص برای ضخامت‌های متفاوت قطعه استفاده شود. بدنه گالوانیزه و سر شش‌گوش با واشر یکپارچه از مشخصات آن هستند. در خرید پیچ بتن هیلتی HUS3-H 10×100 باید تطبیق ابعاد و شرایط بتن بررسی شود. قیمت پیچ بتن هیلتی سایز ۱۰ طول ۱۰۰ به شناسه 2079915 مربوط است.

پیچ بتن HUS3-H هیلتی سایز 10×110

پیچ بتن HUS3-H هیلتی سایز 10×110 با کد 2079916 و طول کلی ۱۱۰ میلی‌متر عرضه می‌شود. ضخامت‌های اسمی قطعه در نام سفارش این مدل ۵۵، ۳۵ و ۲۵ میلی‌متر هستند و به عمق‌های متفاوت مهار مربوط می‌شوند. این مدل نسبت به 10×100 امکان اتصال قطعات ضخیم‌تری را در پیکربندی متناظر فراهم می‌کند. قطر مته بتن، نوع سر و مشخصات پوشش با سایر مدل‌های قطر ۱۰ یکسان هستند. برای خرید پیچ بتن HUS3-H هیلتی 10×110 باید ضخامت قطعه و مقاومت موردنیاز اتصال مشخص باشد. قیمت انکر پیچ هیلتی 10×110 براساس کد 2079916 بررسی می‌شود.

پیچ بتن HUS3-H هیلتی سایز 10×130

پیچ بتن HUS3-H هیلتی سایز 10×130 دارای طول کلی ۱۳۰ میلی‌متر بوده و با کد 2079917 شناخته می‌شود. این مدل برای ضخامت‌های اسمی اتصال ۷۵، ۵۵ و ۴۵ میلی‌متر در سه عمق مهار معرفی شده است. طول بیشتر آن در مقایسه با نسخه‌های کوتاه‌تر برای قطعات ضخیم‌تر کاربرد دارد، اما عمق‌های مهار همان مقادیر تعیین‌شده برای قطر ۱۰ باقی می‌مانند. این موضوع در انتخاب محصول برای براکت‌ها و پلیت‌های فلزی اهمیت دارد. در خرید پیچ بتن هیلتی HUS3-H 10×130 باید شرایط هندسی اتصال بررسی شود. قیمت پیچ بتن HUS3-H سایز ۱۰ طول ۱۳۰ به کد کارخانه‌ای 2079917 مربوط است.

پیچ بتن HUS3-H هیلتی سایز 10×150

پیچ بتن HUS3-H هیلتی سایز 10×150 بلندترین مدل قطر ۱۰ در مجموعه رسمی بررسی‌شده است. این نسخه دارای کد 2079918 و طول کلی ۱۵۰ میلی‌متر است و در نام‌گذاری سازنده با ضخامت‌های اسمی ۹۵، ۷۵ و ۶۵ میلی‌متر معرفی می‌شود. سه عمق اسمی مهار ۵۵، ۷۵ و ۸۵ میلی‌متر برای پیکربندی‌های مختلف این مدل قابل بررسی هستند. طول بیشتر امکان انتخاب پیچ برای مجموعه‌های ضخیم‌تر را فراهم می‌کند، اما ظرفیت طراحی به عمق مهار و شرایط بتن وابسته باقی می‌ماند. در خرید پیچ بتن HUS3-H هیلتی 10×150 باید ضخامت قطعه و بارگذاری با مشخصات فنی تطبیق داشته باشند. قیمت پیچ بتن هیلتی قطر ۱۰ طول ۱۵۰ براساس کد 2079918 ثبت می‌شود.

مدل‌های پیچ بتن HUS3-H قطر ۱۴ میلی‌متر

پیچ بتن HUS3-H هیلتی سایز 14×75

پیچ بتن HUS3-H هیلتی سایز 14×75 کوتاه‌ترین مدل قطر ۱۴ و دارای کد رسمی 2079921 است. این نسخه با طول ۷۵ میلی‌متر و قطر مته بتن ۱۴ میلی‌متر معرفی شده است. ضخامت اسمی اتصال آن در نام سفارش ۱۰ میلی‌متر است و با عمق اسمی مهار ۶۵ میلی‌متر ارتباط دارد. به دلیل قطر بیشتر نسبت به مدل‌های ۸ و ۱۰، مشخصات مقاومت و ابعاد مهار آن متفاوت هستند. در خرید پیچ بتن هیلتی HUS3-H سایز 14×75 باید محدوده کاربرد همین نسخه بررسی شود. قیمت انکر پیچ HUS3-H قطر ۱۴ طول ۷۵ مطابق کد 2079921 تعیین می‌شود.

پیچ بتن HUS3-H هیلتی سایز 14×100

پیچ بتن HUS3-H هیلتی سایز 14×100 با کد 2079922 و طول کلی ۱۰۰ میلی‌متر عرضه می‌شود. این مدل امکان بررسی دو عمق مهار ۶۵ و ۸۵ میلی‌متر را در محدوده تعریف‌شده فراهم می‌کند. ضخامت‌های اسمی اتصال در نام‌گذاری رسمی آن ۳۵ و ۱۵ میلی‌متر هستند. نسبت به مدل 14×75، طول بیشتری دارد و برای قطعات ضخیم‌تر در شرایط متناسب قابل بررسی است. در خرید پیچ بتن HUS3-H هیلتی 14×100 باید عمق انتخابی و مقاومت موردنیاز اتصال بررسی شود. قیمت پیچ بتن هیلتی سایز ۱۴ طول ۱۰۰ به کد 2079922 مربوط است.

پیچ بتن HUS3-H هیلتی سایز 14×130

پیچ بتن HUS3-H هیلتی سایز 14×130 یکی از مدل‌های مهم قطر ۱۴ است و با کد کارخانه‌ای 2079923 شناخته می‌شود. این محصول دارای طول کلی ۱۳۰ میلی‌متر است و سه عمق اسمی مهار ۶۵، ۸۵ و ۱۱۵ میلی‌متر را در پیکربندی‌های مربوط پوشش می‌دهد. ضخامت‌های اسمی اتصال برای این سه وضعیت ۶۵، ۴۵ و ۱۵ میلی‌متر هستند. وجود چند عمق مهار، امکان انتخاب وضعیت متناسب با ضخامت و الزامات طراحی را فراهم می‌کند. در خرید پیچ بتن هیلتی HUS3-H 14×130 باید باربری و هندسه اتصال در نظر گرفته شوند. قیمت پیچ بتن هیلتی سایز ۱۴ طول ۱۳۰ برای کد 2079923 ثبت می‌شود.

پیچ بتن HUS3-H هیلتی سایز 14×150

پیچ بتن HUS3-H هیلتی سایز 14×150 بلندترین مدل قطر ۱۴ در فهرست موردنظر است و با کد رسمی 2079924 شناخته می‌شود. طول کلی ۱۵۰ میلی‌متر و قطر مته بتن ۱۴ میلی‌متر از مشخصات اصلی آن هستند. در نام‌گذاری کارخانه‌ای، ضخامت‌های اسمی ۸۵، ۶۵ و ۳۵ میلی‌متر برای سه عمق مهار مربوط به این مدل ثبت شده‌اند. این نسخه برای اتصال قطعات ضخیم‌تر در شرایط متناسب با تأییدیه قابل بررسی است. انتخاب طول بیشتر نباید به معنی ظرفیت باربری نامحدود یا حذف نیاز به طراحی اتصال تلقی شود. در خرید پیچ بتن هیلتی HUS3-H 14×150 باید شرایط مهار و ضخامت قطعه کنترل شوند. قیمت پیچ بتن هیلتی قطر ۱۴ طول ۱۵۰ براساس شناسه 2079924 تعیین می‌شود.

جداول تخصصی مقاومت کششی و برشی

تفاوت مقاومت مشخصه، مقاومت طراحی و بار توصیه‌شده

مقادیر مقاومت انکر باید بر اساس نوع داده مهندسی تفکیک شوند. مقاومت مشخصه با نمادهای NRk و VRk یکی از ورودی‌های طراحی اتصال است. مقاومت طراحی با نمادهای NRd و VRd با درنظرگرفتن ضرایب جزئی مربوط تعیین می‌شود. بار توصیه‌شده نیز با نمادهای Nrec و Vrec در شرایط مرجع اعلام‌شده سازنده قابل استفاده است. اعداد این بخش برای بتن C20/25، یک انکر منفرد، عمق مهار مشخص و بدون اثر کاهش ناشی از نزدیکی به لبه یا دیگر انکرها هستند. استفاده از آنها به‌جای محاسبه اتصال واقعی مناسب نیست و برای پروژه باید حالت‌های شکست بتن و فولاد کنترل شوند.

جدول مقاومت طراحی HUS3-H

واحد تمام مقادیر مقاومت کیلو‌نیوتن (kN) است. این جدول داده‌های مرجع طراحی خانواده HUS3 را به تفکیک قطر و عمق نمایش می‌دهد و برای کاربرد پروژه‌ای باید با آخرین ضمیمه تأییدیه کنترل شود. تمامی اعداد ارائه شده برای اطلاع رسانی شما مشتریان گرامی بوده و نباید در محاسبات خود این اعداد را ملاک قرار دهید.

جدول بارهای توصیه‌شده HUS3-H

واحد: kN. بارهای توصیه‌شده برای شرایط مرجع هیلتی و با درنظرگرفتن ضریب کلی بار γF = 1.4 گزارش شده‌اند. برای قطر ۶ در عمق ۴۰، محدودیت کاربرد چندگانه غیرسازه‌ای باید رعایت شود. مقادیر طراحی اتصال‌های نزدیک لبه، گروه انکرها، بار ترکیبی و شرایط لرزه‌ای باید جداگانه محاسبه شوند.

چرا افزایش طول پیچ الزاماً ظرفیت باربری را افزایش نمی‌دهد؟

برای مثال، مدل‌های HUS3-H 10×90، 10×100، 10×110 و 10×150 همگی می‌توانند در عمق‌های اسمی تعریف‌شده خانواده قطر ۱۰ بررسی شوند. اختلاف طول این مدل‌ها عمدتاً در ضخامت قطعه متصل‌شونده اثر دارد. ظرفیت مرجع به قطر و عمق مهار انتخابی مرتبط است و با افزایش طول آزاد پیچ به‌صورت خودکار بیشتر نمی‌شود. در مقایسه مدل‌ها باید مشخص شود آیا دو پیچ در عمق مهار برابر استفاده می‌شوند یا عمق‌های متفاوتی دارند. بدون این تفکیک، مقایسه باربری میان طول‌های مختلف می‌تواند گمراه‌کننده باشد.

مقایسه پیچ بتن HUS3-H هیلتی با FBS II US فیشر

پیچ بتن HUS3-H هیلتی و پیچ بتن FBS II US فیشر هر دو از خانواده انکرهای پیچی با رزوه مخصوص درگیری با بتن هستند. این محصولات در ساختار استاندارد فولادی گالوانیزه، مکانیزم بدون کلیپ گوه‌ای و امکان انتخاب چند عمق مهار اشتراک دارند. هر دو برای کاربردهای مشخص در بتن ترک‌خورده و بدون ترک ارزیابی شده‌اند.

تفاوت اصلی آنها در طراحی هندسه رزوه، نوع سر و واشر، ابعاد کارخانه‌ای، جزئیات تنظیم مجدد و تأییدیه‌های مربوط قرار دارد. فیشر در سری UltraCut FBS II US از هندسه دندانه اره‌ای برای ایجاد درگیری با بتن استفاده می‌کند، درحالی‌که هیلتی برای HUS3-H طراحی اختصاصی نسل سوم خود را ارائه می‌دهد. در نسخه‌های FBS II US، فیشر برای بعضی شرایط نصب بدون پاک‌سازی متداول سوراخ و تنظیم مجدد در محدوده تأییدیه قابلیت‌هایی را معرفی کرده است. این قابلیت‌ها باید از نظر ضوابط با HUS3-H مقایسه شوند و نمی‌توان آنها را بدون بررسی به محصول هیلتی تعمیم داد.

مقایسه HUS3-H با FBS II US R فیشر

پیچ بتن FBS II US R فیشر از نظر مکانیزم کلی به HUS3-H نزدیک است، اما تفاوت مهم آن جنس ضدزنگ بدنه است. مدل US R برای شرایط محیطی مرطوب و بیرونی در محدوده مجاز ارزیابی شده و از ساختار استنلس استیل با بخش ابتدایی سخت‌کاری‌شده استفاده می‌کند. در مقابل، HUS3-H موردنظر کالا عمران دارای فولاد کربنی با پوشش روی است و برای محیط داخلی خشک مناسب‌تر است. بنابراین مقایسه دو محصول فقط براساس ظرفیت باربری کافی نیست؛ شرایط خوردگی نیز در انتخاب اهمیت دارد. نسخه FBS II US R همچنین دارای تأییدیه اختصاصی و هندسه دندانه متفاوت است. در انتخاب برای پروژه‌های بیرونی، باید جنس تمام اجزای اتصال و شرایط خوردگی مجموعه بررسی شود.

جدول مقایسه فنی سه پیچ بتن

تفاوت هندسی قطر ۱۰ هیلتی و فیشر

یکی از نکات مهم در رقیب‌سنجی این است که قطر اسمی ۱۰ میلی‌متر در HUS3-H و FBS II US به معنی برابری تمام ابعاد نیست. هر دو از مته اسمی ۱۰ میلی‌متری استفاده می‌کنند، اما طول‌های کارخانه‌ای، فرم سر، ابعاد واشر و ضخامت مجاز اتصال در مدل‌های متناظر متفاوت هستند. همچنین فیشر برای بعضی مدل‌های FBS II US دو یا سه عمق مهار ارائه می‌کند و هیلتی نیز در HUS3-H از چند عمق استفاده می‌کند. برای مقایسه مقاومت، باید عمق‌های واقعی و شرایط بتن یکسان در نظر گرفته شوند.

جمع‌بندی رقیب‌سنجی

از نظر جنس و محدوده اصلی کاربرد، FBS II US فولادی گالوانیزه فیشر رقیب مستقیم HUS3-H هیلتی است. هر دو دارای سیستم مهار پیچی بدون کلیپ انبساطی و تأییدیه‌های فنی برای اتصالات تعریف‌شده در بتن هستند. در مقابل، FBS II US R با جنس استنلس استیل، انتخابی برای شرایط خوردگی متفاوت محسوب می‌شود. بنابراین نمی‌توان بدون بررسی محیط کاربرد، صرفاً یکی از این محصولات را جایگزین دیگری معرفی کرد.

قیمت پیچ بتن HUS3-H هیلتی

قیمت پیچ بتن HUS3-H هیلتی با توجه به قطر اسمی، طول بدنه، کد کارخانه‌ای، تعداد در بسته و شرایط تأمین متفاوت است. این خانواده شامل ۲۴ مدل از قطر ۶ تا ۱۴ میلی‌متر است و هر ترکیب دارای مشخصات فنی مستقل است. برای مثال، HUS3-H 8×55 و HUS3-H 8×150 هر دو دارای قطر مته ۸ میلی‌متر هستند، اما طول و دامنه ضخامت قطعه متصل‌شونده در آنها تفاوت قابل توجهی دارد.

در بررسی ارزش خرید این محصول، وجود تأییدیه اروپایی ETA-13/1038، داده‌های مهندسی باربری و انعطاف انتخاب عمق مهار نیز اهمیت دارد. ساختار پیچی HUS3-H در بسیاری از کاربردهای متناسب می‌تواند انتخابی تخصصی برای اتصالات بتنی باشد. قیمت انکر پیچ HUS3-H هیلتی برای هر سایز باید مستقل نمایش داده شود. در محصول متغیر کالا عمران، کد رسمی هیلتی مبنای شناسایی انتخاب و جلوگیری از اشتباه در سفارش خواهد بود.

خرید پیچ بتن HUS3-H هیلتی از کالا عمران

برای خرید پیچ بتن HUS3-H هیلتی از کالا عمران، امکان بررسی تمام مدل‌های رسمی نسل سوم با قطرهای ۶، ۸، ۱۰ و ۱۴ میلی‌متر وجود دارد. این محصول دارای بدنه فولادی گالوانیزه، سر شش‌گوش با واشر یکپارچه و مکانیزم مهار مبتنی بر درگیری مستقیم رزوه با بتن است. هنگام انتخاب باید قطر مته، طول پیچ، ضخامت قطعه متصل‌شونده و عمق مهار مناسب مشخص باشند. مدل‌های کوتاه‌تر از نظر تعداد عمق‌های قابل انتخاب محدودترند و بعضی عمق‌ها دارای الزامات کاربردی ویژه هستند. برای خریدارانی که به مستندات مهندسی نیاز دارند، وجود ETA و جداول مقاومت یکی از مزیت‌های اصلی این خانواده محسوب می‌شود. محموله موردنظر کالا عمران ساخت آلمان است و مشخصات هر نسخه براساس کد رسمی هیلتی بررسی می‌شود.

جمع‌بندی تخصصی HUS3-H

پیچ بتن HUS3-H هیلتی یک انکر مکانیکی تخصصی با مکانیزم درگیری مستقیم رزوه با بتن است. بدنه فولادی گالوانیزه، سر شش‌گوش واشردار و امکان انتخاب چند عمق مهار از ویژگی‌های اصلی آن محسوب می‌شوند. این محصول برای کاربردهای مشخص در بتن ترک‌خورده و بدون ترک دارای ارزیابی اروپایی است و اطلاعات مقاومت کششی و برشی آن در مدارک فنی ارائه شده‌اند.

خانواده HUS3-H در چهار قطر اسمی و ۲۴ طول رسمی معرفی می‌شود. تفاوت طول‌ها عمدتاً در ضخامت مجاز قطعه و تعداد عمق‌های مهار قابل انتخاب ظاهر می‌شود. افزایش طول به‌تنهایی نشان‌دهنده مقاومت بیشتر نیست و انتخاب باید با شرایط بتن و بار طراحی هماهنگ باشد. در مقایسه با پیچ بتن‌های فیشر، HUS3-H در همان گروه کلی انکرهای پیچی حرفه‌ای قرار می‌گیرد، اما از نظر هندسه رزوه، نام‌گذاری سایزها و شرایط تأییدیه دارای مشخصات مستقل است.

نظر کارشناسان کالا عمران درباره HUS3-H

در ارزیابی تخصصی کارشناسان کالا عمران، مهم‌ترین ویژگی پیچ بتن HUS3-H هیلتی ترکیب ساختار مهار پیچی، وجود تأییدیه اروپایی و تنوع عمق کاشت است. در این محصول، برخلاف رول بولت‌های گوه‌ای، قطعه انبساطی مستقل وجود ندارد و درگیری رزوه با بتن نقش اصلی در انتقال بار را بر عهده دارد. این ساختار می‌تواند برای برخی اتصالات نزدیک لبه یا پروژه‌های دارای محدودیت ابعادی مفید باشد، اما حداقل فاصله‌های مجاز همچنان باید طبق تأییدیه بررسی شوند. امکان انتخاب چند عمق مهار نیز باعث می‌شود یک طول پیچ در شرایط مشخص برای ضخامت‌های متفاوت قطعه قابل بررسی باشد. از نظر تجاری، کدهای رسمی و سایزبندی کامل HUS3-H امکان انتخاب دقیق‌تری برای خریداران حرفه‌ای فراهم می‌کنند. در مقایسه با FBS II US فیشر، هر دو محصول دارای فناوری مهار پیچی و مستندات مهندسی هستند؛ بنابراین انتخاب نهایی باید براساس هندسه اتصال، جنس، شرایط خوردگی و باربری طراحی انجام شود.
