پیچ بتن استیل UltraCut FBS II US R فیشر
مشخصات اصلی کالا
پیچ بتن فیشر سر ششگوش واشردار
مناسب بتن ترکدار و بدون ترک
سایزبندی : M8 - M 10 - M12
دارای تأییدیه ETA و DoP
قابل استفاده در بارهای لرزهای C1/C2
مناسب پلیت، پروفیل و حفاظ فلزی
نصب عبوری بدون انبساط کلاسیک
انتخاب سایز وابسته به محاسبه پروژه
ویژگی های کلیدی کالا
تحلیل تخصصی هوش مصنوعی
بر اساس دادههای واقعی و کارشناسان
نقاط قوت
- جنس استنلس استیل، این مدل را برای محیطهای مرطوب و بیرونی مناسبتر از نسخههای معمولی میکند.

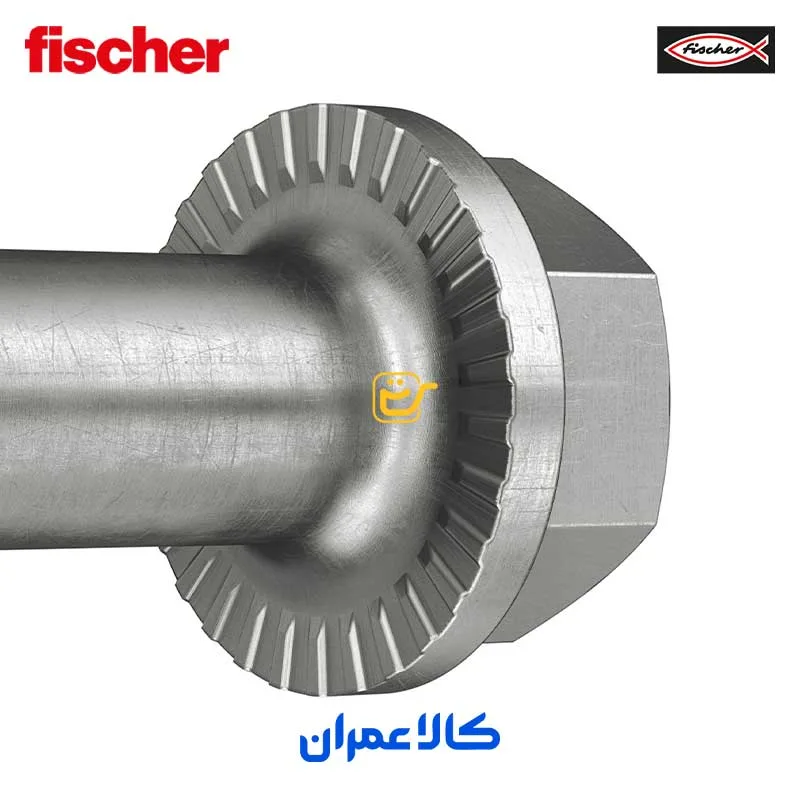

- سر ششگوش واشردار، نصب قطعات فلزی، پلیت، ساپورت و پروفیل را سادهتر و مطمئنتر میکند.

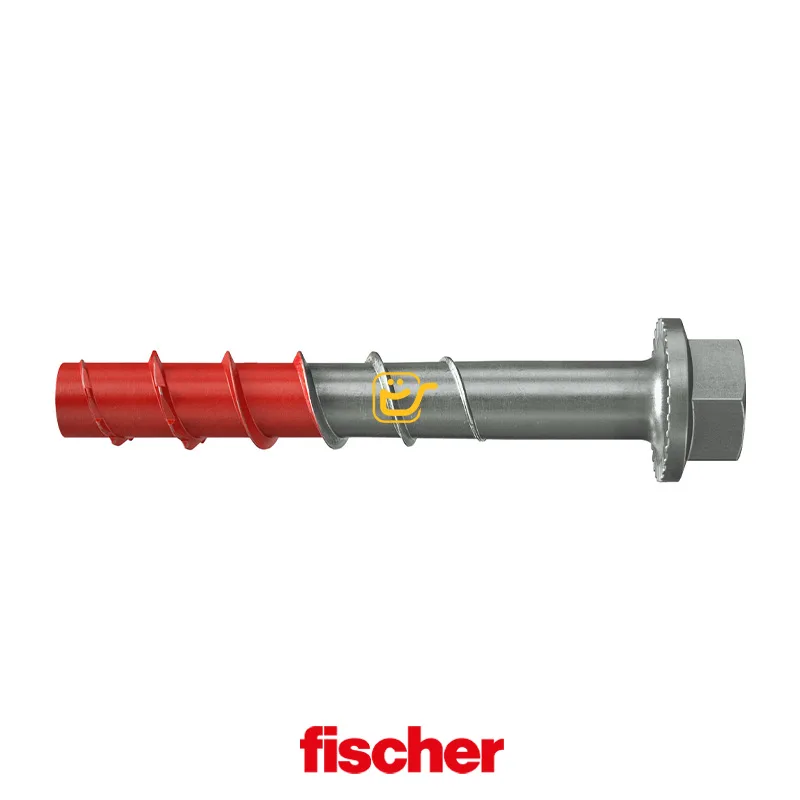

- رزوه دندانهارهای و نوک سختکاریشده قرمز، سرعت گیرایی پیچ در بتن را بهتر میکند.
نقاط ضعف
- قیمت آن نسبت به پیچ بتن فولادی یا گالوانیزه بالاتر است و برای نصبهای اقتصادی همیشه انتخاب اول نیست.
- ظرفیت باربری نهایی فقط با دیدن سایز مشخص نمیشود و باید طبق شرایط بتن و پروژه محاسبه شود.
- برای نصب کف، فیشر عمق سوراخکاری بیشتر را الزام میکند؛ بیتوجهی به این نکته میتواند کیفیت نصب را کاهش دهد.
مشخصات فنی
مشخصات فنی
معرفی و بررسی محصول
توضیحات کامل محصول

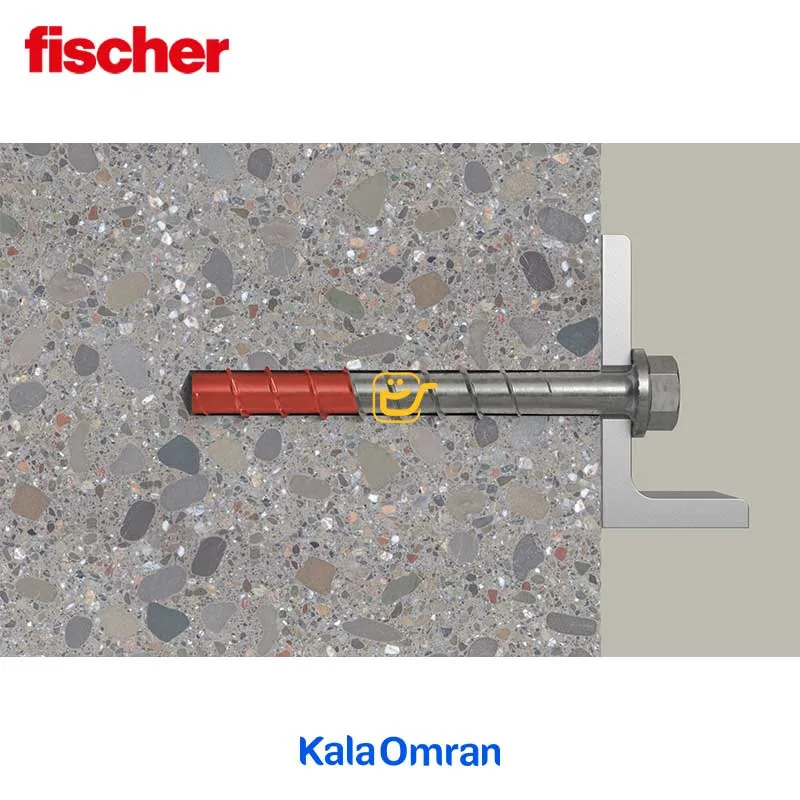

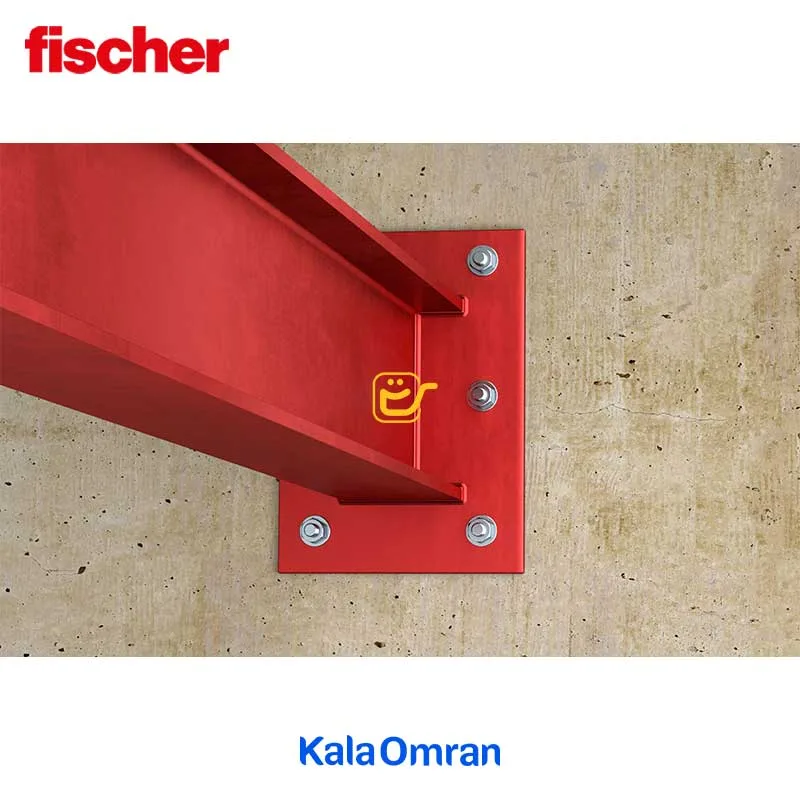

پیچ بتن استیل فیشر UltraCut FBS II US R سر ششگوش واشردار یک انکر پیچی مکانیکی برای نصب مستقیم در بتن است جزو جدید ترین محصولات سیستم بولت مکانیکی محسوب می شود. این محصول برخلاف رول بولت های انبساطی کلاسیک، با رزوه خاص خود داخل سوراخ بتن درگیر میشود و اتصال را از طریق قفلشدگی مکانیکی ایجاد میکند. در مدل US، سر پیچ از نوع ششگوش واشردار است و برای اتصال پلیت، براکت، پروفیل فلزی، حفاظ، بیسپلیت، ساپورت و تجهیزات عمرانی کاربرد دارد. فیشر برای سری UltraCut FBS II کاربرد در بتن ترکدار و بدون ترک، بارهای لرزهای C1/C2 و مقاومت حریق را در اسناد فنی و ETA محصول آورده است.
بررسی پیچ بتن استیل فیشر UltraCut FBS II US R سر ششگوش واشردار
یکی از جدیدترین محصولات برند های برتر اروپایی این سبک از پیچ بتن ها بوده که به نسبت نسل های قدیمی مانند HSA و HST از طراحی به روزتر و نصب آسان تر برخوردار است. جنس محصول با توجه به عبارت R انتهای نام به معنی کاربرد در فضای بیرونی و استفاده در محیط مرطوب است. نمونه دیگری با قیمت اقتصادی ای از این محصول موجود بوده که با نام UltraCut FBS II US در بازار ارائه می شود. تفاوت این دو مدل در استیل بودن و جدیدتر بودن نسل تولید و بالاتر بودن مقاوت بولت در تست های کشش و برش است.
مشخصه | مقدار پیشنهادی |
|---|---|
نام محصول | پیچ بتن استیل فیشر UltraCut FBS II US R |
برند | Fischer - فیشر |
نوع انکر | پیچ بتن / انکر پیچی مکانیکی |
فرم سر پیچ | سر ششگوش واشردار |
کد محصول | FISCHER-FBSII-US-R |
سایزهای اصلی | 8، 10، 12، 14 میلیمتر |
بستر نصب | بتن ترکدار و بدون ترک |
بتن مورد تأیید | C20/25 تا C50/60 |

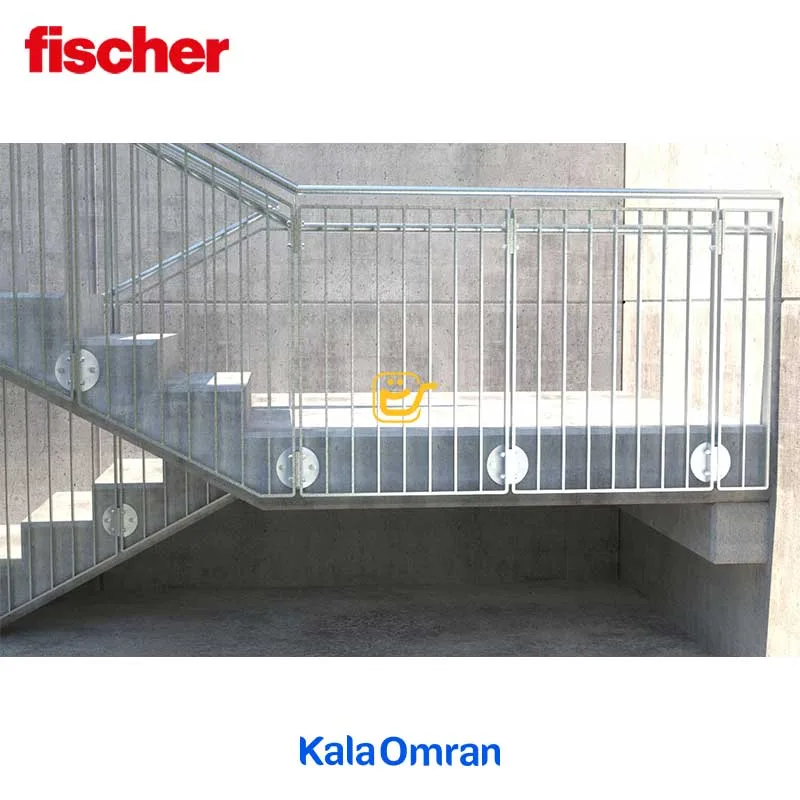

مناسب برای | پلیت، پروفیل، حفاظ، ساپورت، قفسه |
نوع نصب | نصب عبوری / Push-through |
تمیزکاری سوراخ | در سقف و کف الزامی نیست |
تنظیم مجدد | تا ۲ بار، با شیم تا ۱۰ میلیمتر |
تأییدیهها | ETA، DoP، C1/C2، Fire R120 |
نکته فنی | ظرفیت نهایی وابسته به طراحی سازه است |
کمپانی فیشر FISCHER آلمان در بخش مزایا، امکان استفاده از چند عمق کاشت، هندسه دندانهای برای برش سریع در بتن، نصب بدون تمیزکاری سوراخ در سقف و کف، اتصال بدون انبساط کلاسیک و امکان تنظیم مجدد پیچ را توضیح داده است. برای نصب اصولی و اطلاع دقیق از میزان باربری پیچ بتن استیل UltraCut FBS II US R ، بهتر است به سایت مرجع خود کمپانی فیشر بروید و جدیدترین اسناد و تست های محصول را مشاهده و ذخیره سازی کنید. نصب اصولی این محصول مهم ترین بخش در تست های ارائه شده است و تنها با نصب اصولی و ارائه شده می توانید به نهایت باربری مصحول برسید.
جدول باربری استاتیکی در بتن C20/25 پیچ بتن استیل UltraCut FBS II US R فیشر
اعداد زیر Characteristic values هستند و نباید مستقیم بهعنوان ظرفیت مجازا اجرایی استفاده شوند. طراحی نهایی باید بر اساس ETA، فاصله از لبه، فاصله بین انکرها، ضخامت بتن و شرایط واقعی پروژه انجام شود. جدول زیر برگرفته از اسناد ارائه شده از سوی کمپانی فیشر است، اما به هیچ عنوان نباید تنها منبع اطلاعاتی مشتری در نظر گرفته شود و برای دریافت اطلاعات دقیق محصول بهتر است به سایت مرجع مراجعه شود.
سایز | عمق اسمی hnom | عمق مؤثر hef | کشش فولاد NRk,s | برش فولاد V0Rk,s | Pullout بتن ترکدار |
|---|---|---|---|---|---|
FBS II 8 | 50 / 65 mm | 40 / 52 mm | 35 kN | 13.1 تا 19.0 kN | 6 تا 12 kN |
FBS II 10 | 55 / 65 / 85 mm | 43 / 51 / 68 mm | 55 kN | 29.4 تا 34.9 kN | 9 تا 12 kN / محاسباتی |
FBS II 12 | 60 / 75 / 100 mm | 47 / 60 / 81 mm | 76 kN | 31.9 تا 42.7 kN | طبق محاسبه ETA |
FBS II 14 | 65 / 85 / 115 mm | 50 / 67 / 93 mm | 103 kN | 46.5 تا 61.7 kN | طبق محاسبه ETA |
جدول باربری لرزهای C1 پیچ بتن استیل UltraCut FBS II US R فیشر
این جدول برای شرایط لرزهای Seismic Category C1 است. در این سطح، مقدار کشش فولاد برای سایزهای 8 تا 14 با مقادیر استاتیکی فولاد برابر آمده، اما برش لرزهای کاهش پیدا میکند و باید در محاسبه لحاظ شود. تست های صورت گرفته بر روی محصول طبق نصب درست و اصولی محصول به دست آماده است و این تست ها هرساله مجددا اجرا خواهند شد.
سایز | عمق اسمی hnom | عمق مؤثر hef | کشش NRk,s,C1 | برش VRk,s,C1 | Pullout C1 |
|---|---|---|---|---|---|
FBS II 8 | 65 mm | 52 mm | 35 kN | 11.4 kN | 12 kN |
FBS II 10 | 85 mm | 68 mm | 55 kN | 22.3 kN | طبق محاسبه ETA |
FBS II 12 | 100 mm | 81 mm | 76 kN | 26.9 kN | طبق محاسبه ETA |
FBS II 14 | 115 mm | 93 mm | 103 kN | 38.3 kN | طبق محاسبه ETA |
جدول باربری لرزهای C2 پیچ بتن استیل UltraCut FBS II US R فیشر
برای Seismic Category C2، پر کردن فاصله حلقوی بین شفت پیچ و قطعه متصلشونده الزامی است و حالت بدون پرکردن مجاز اعلام نشده است. برای نصب درست و اصولی در پروژه های حساس بهتر است به تاییدیه ها و فایل های ارائه شده از سوی کمپانی فیشر مراجعه شود. اپراتور نصب کننده این محصول باید آشنایی با این سبک پیچ بتن ها را داشته باشد و این محصول با رول بولت های کلاسیک قدیمی از لحاظ نصب تفاوت های زیادی دارند.
سایز | عمق اسمی hnom | عمق مؤثر hef | کشش NRk,s,C2 | برش VRk,s,C2 | Pullout C2 |
|---|---|---|---|---|---|
FBS II 8 | 65 mm | 52 mm | 35 kN | 13.3 kN | 2.1 kN |
FBS II 10 | 85 mm | 68 mm | 55 kN | 20.4 kN | 6.0 kN |
FBS II 12 | 100 mm | 81 mm | 76 kN | 29.9 kN | 8.9 kN |
FBS II 14 | 115 mm | 93 mm | 103 kN | 35.2 kN | 17.1 kN |
تستها، تأییدیهها و مقاومت حریق پیچ بتن استیل UltraCut FBS II US R فیشر

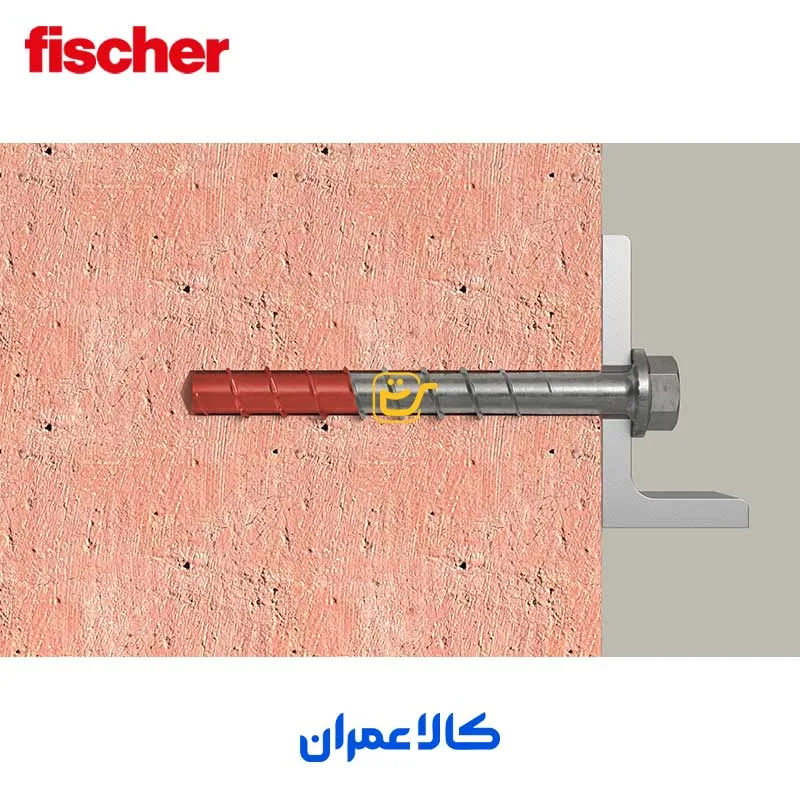

فیشر برای UltraCut FBS II اسناد ETA و DoP مختلفی معرفی کرده است؛ از جمله ETA-15/0352 برای کاربرد در بتن، ETA-20/0321 برای تقویت سازههای بتنی موجود و ETA-20/0134 برای کاربرد در بنایی. در صفحه محصول، کاربرد در بتن C20/25 تا C50/60، آجر رسی، آجر ماسهآهکی توپر و سوراخدار نیز آمده است. بهتر است برای نصب این محصول نصب بر روی بتن را در نظر بگیرید.
بخش تست / تأییدیه | نتیجه یا مقدار قابل درج |
|---|---|
ETA بتن | ETA-15/0352 |
DoP بتن | DoP No. 0185 / 0227 / 0225 |
لرزهای | C1 و C2 |
حریق | R120 در جداول ETA |
بتن مجاز | C20/25 تا C50/60 |
بتن مناسب | C12/15 طبق صفحه فیشر |
بنایی | آجر رسی و آجر ماسهآهکی |
تنظیم مجدد | ۲ بار، شیم تا ۱۰ mm |
برای مقاومت حریق R120 در مدلهای US/S، مقدار مقاومت مشخصه فولاد در کشش و برش در جدول ETA برای سایزهای 8، 10، 12 و 14 بهترتیب 1.04، 1.64، 2.20 و 3.08 kN آمده است. مقادیر Pullout در R120 نیز وابسته به سایز و عمق کاشت است و در جدول C6.1 بهصورت چند عمق برای هر سایز ارائه شده است.
مقایسه پیچ بتن استیل UltraCut FBS II US R فیشر با رول بولت و انکر مکانیکی کلاسیک
معیار مقایسه | پیچ بتن فیشر FBS II US/US R | رول بولت کلاسیک |
|---|---|---|
روش گیرایی | رزوهزنی و قفل مکانیکی در بتن | انبساط غلاف یا گوه |
نوع نصب | نصب عبوری سریع | نیازمند کنترل گشتاور و انبساط |
فشار جانبی به بتن | کمتر، بهدلیل بدون انبساط بودن | بیشتر، بهدلیل مکانیزم انبساط |
فاصله از لبه | مناسبتر در پروژههای حساس | معمولاً محدودتر |
امکان تنظیم | در ETA تا ۲ بار مجاز | معمولاً محدودتر |
کاربرد شاخص | پلیت، ساپورت، پروفیل، حفاظ | نصبهای عمومی و سنگین |
نکته انتخاب | نیازمند محاسبه طبق ETA | نیازمند انتخاب عمق و گشتاور صحیح |
همانطور که شکل ظاهری پیچ بتن استیل فیشر UltraCut FBS II US R با نمونه رول بولت های قدیمی بازار متفاوت بوده، نصب و باربری این محصول نیز با نمونه های قدیمی متفاوت بوده و می توان این محصول را نسل آینده سیستم بولت مکانیکی دانست. طراحی های شیار دار بر روی محصول با حفر کردن شیار های داخلی در حفره بتنی سطح مقاوت را بسیار بالا می برند و امکان باز کردن و نصب دوباره را به اپراتور می دهند. نصب و باز کردن دوباره محصول مهم ترین ویژگی این سبک از طراحی ها بوده که نمونه های قدیمی در این خصوص ضعف آشکاری داشته اند.
بهتر است پیچ بتن استیل فیشر UltraCut FBS II US R را با محصولات قدیمی بازار مقایسه نکنید و برای مقایسه ای اصولی سراغ خانواده HUS برند هیلتی بروید. زیرا FBS و HUS از لحاظ ظاهری و عملکری کاملا مشابه هم هستند و تنها نوع کلگی آن ها و یا تاییدیه های کسب شده این دو مدل با هم تفاوت دارد. برای خرید انواع پیچ بتن از برند های مطرح اروپایی می توانید به سایت کالا عمران مراجعه کنید.
خرید پیچ بتن استیل فیشر UltraCut FBS II US R
خرید پیچ بتن استیل فیشر UltraCut FBS II US R از کالا عمران برای پروژههایی مناسب است که به اتصال مستقیم، سریع و قابل اعتماد روی بتن نیاز دارند؛ مخصوصاً در نصب پلیت، پروفیل، ساپورت، براکت، حفاظ و تجهیزات فلزی. این محصول بهدلیل ساختار پیچ بتن، بدون نیاز به غلاف انبساطی داخل بتن درگیر میشود و مدل US R بهدلیل جنس استیل، برای فضاهای مرطوب، بیرونی و پروژههایی که مقاومت در برابر خوردگی اهمیت دارد، انتخاب تخصصیتری محسوب میشود. هنگام خرید از کالا عمران، انتخاب سایز باید بر اساس قطر، طول، عمق کاشت، ضخامت قطعه نصبشونده و شرایط بتن انجام شود.
خرید پیچ بتن استیل فیشر UltraCut FBS II US R در کالا عران به صورت بسته ای فروش می رسد اما قیمت درج برای برای 1 عدد پیچ بتن FBS II US R است. تمامی محصولات در این فروشگاه دارای گارانتی اصالت و سلامت فیزیکی کالا عمران هستند و با خیالی راحت می توانید این محصول را به صورت آنلاین و یا حضوری از کالا عمران خریداری کنید.
قیمت یچ بتن استیل فیشر UltraCut FBS II US R
قیمت پیچ بتن استیل فیشر UltraCut FBS II US R معمولاً از مدلهای فولادی، گالوانیزه یا غیر استیل بالاتر است؛ چون جنس استنلس استیل، برند فیشر، تأییدیههای فنی، نوع سر ششگوش واشردار و قابلیت استفاده در محیطهای مرطوب روی قیمت نهایی اثر مستقیم دارند. در کالا عمران، قیمت این محصول با توجه به سایز، طول، موجودی بازار، تعداد در بسته، شرایط واردات و نوسان نرخ ارز تعیین میشود؛ بنابراین بهتر است هنگام استعلام قیمت، سایز دقیق و تعداد موردنیاز پروژه مشخص باشد تا انتخاب اقتصادیتر و فنیتری انجام شود.
