انکر بولت HKD 12/50 هیلتی یک انکر ضربهای با کیفیت استثنایی در سایز پرکاربرد M12 است که برای نصب سریع و مطمئن طراحی شده است. این محصول با استانداردهای دقیق هیلتی تولید میشود و نسبت به نمونههای مشابه، عملکرد یکنواختتر و قابل اعتمادتری ارائه میدهد. مناسب برای نصب ساپورتهای تأسیساتی، داکتهای هوا، سیستمهای لولهکشی و سازههای آویز متوسط است. کیفیت مواد و دقت ساخت آن، باربری بالاتر و عملکرد پایدارتری را تضمین میکند. دارای تاییدیههای معتبر برای کاربردهای غیرسازهای است. برای پروژههای حرفهای که کیفیت و سرعت نصب هر دو اهمیت دارند، گزینهای مناسب است، گرچه هزینه بالاتری نسبت به نمونههای استاندارد دارد.
انکر بولت HKD 12/50 هیلتی در دسته بندی انکر بولت ها قرار و دارای لبه بر روی ابتدای خود می باشد. انکر HKD انکر بولت HKD 12/50 هیلتی دارای قطر داخلی 12 میلی متر و قطر بیرونی 16 میلی متر بوده و طول کامل بولت 50 میلی متر است. بر روی بدنه بولت هیچ گونه شیار و یا عاجی وجود ندارد. از نمونه های مشابه این محصول در کلاس اروپایی به انکر فیشر EA II و انکر آپولومیا SA و در نمونه های محصولات چینی به انکر چینی HKD 12/50 اشاره نمود. بسته بندی این محصول به صورت پلایتکی بوده و توسط کارخانه شرکت هیلتی در کشور چین صورت میگرد. قیمت درج شده برای یک عدد بولت HKD 12/50 هیلتی...
انکر بولت HKD 12/50 هیلتی در دسته بندی انکر بولت ها قرار و دارای لبه بر روی ابتدای خود می باشد. انکر HKD انکر بولت HKD 12/50 هیلتی دارای قطر داخلی 12 میلی متر و قطر بیرونی 16 میلی متر بوده و طول کامل بولت 50 میلی متر است. بر روی بدنه بولت هیچ گونه شیار و یا عاجی وجود ندارد. از نمونه های مشابه این محصول در کلاس اروپایی به انکر فیشر EA II و انکر آپولومیا SA و در نمونه های محصولات چینی به انکر چینی HKD 12/50 اشاره نمود. بسته بندی این محصول به صورت پلایتکی بوده و توسط کارخانه شرکت هیلتی در کشور چین صورت میگرد. قیمت درج شده برای یک عدد بولت HKD 12/50 هیلتی می باشد.
موارد کاربردی انکر بولت HKD 12/50 هیلتی

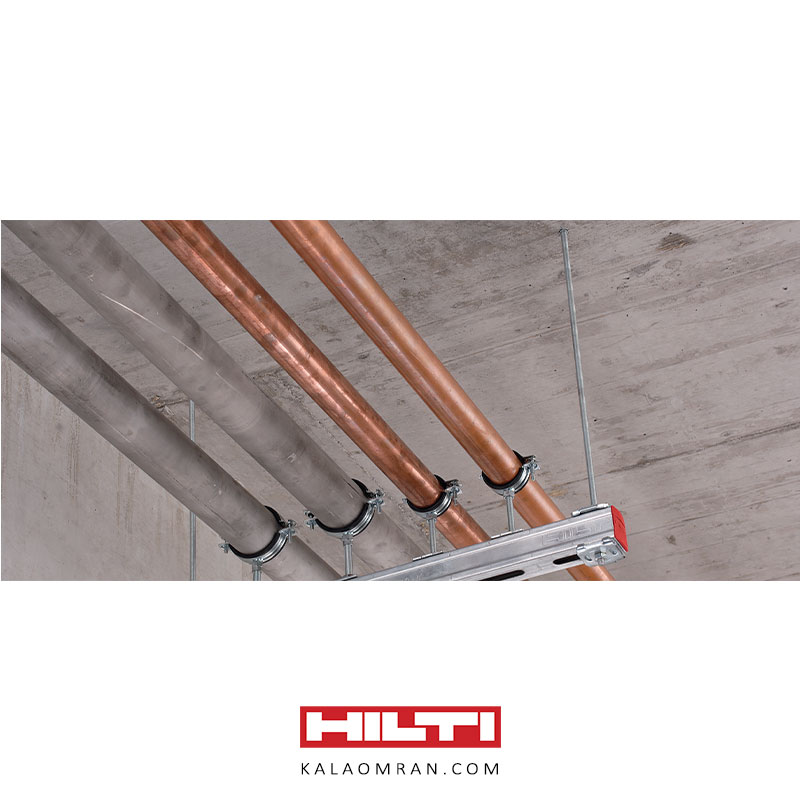

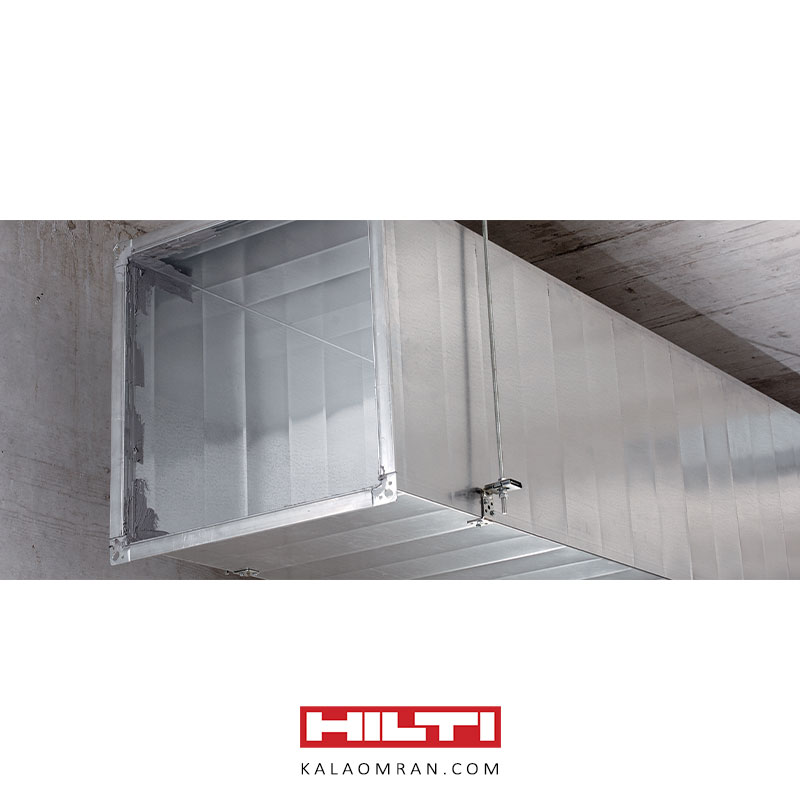

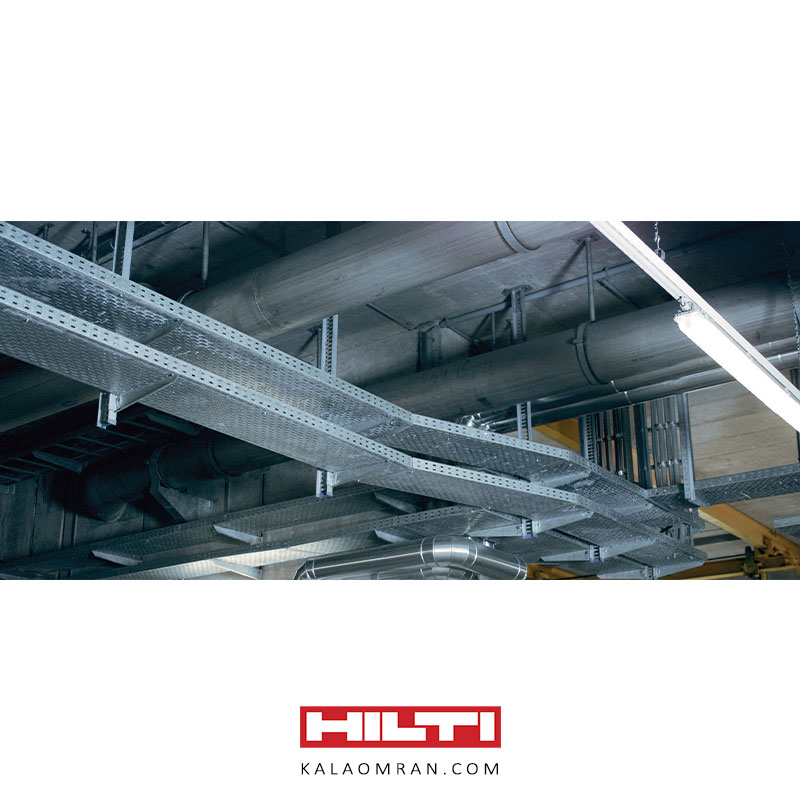

برای کاربرد های انکر بولت HKD 12/50 هیلتی می توان به باربری های متوسط توسط راد تمام رزوه (پيچ متری) و یا ساپورت های تاسيساتی براي لوله ها، داکت های هوا و سيستم های اطفا حريق اشاره نمود . انکر های از داخل رزوه توانایی نصب در دیوار – سقف و یا کف را دارند. به دلیل وجود لبه در این سبک، انکر پس از نصب به داخل حفره ایجاد شده نمی رود و در ابتداء حفره ایجاد شده می ماند. بیشترین استفاده از این سبک انکر ها را می توان در سیستم تاسیسات و نصب پروفیل می باشد.
نحوه نصب انکر بولت HKD 12/50 هیلتی
برای کاشت انکر بولت HKD 12/50 هیلتی ابتدا به وسیله مته چهار شیار سایز 16 حفره ای به قطر 16 میلی متر و طول 55 میلی متر ایجاد کنید. سپس به کمک فشار باد و فرچه، حفره ایجاد شده را کاملا تمیز کنید تا عاری از هرگونه گرد و غبار و آلودکی شود. تمیز بوده حفره ایجاد شده از مهم ترین نکات در نصب انکر می باشد.پس از جایگذاری انکر در داخل حفره به وسیله چکش، انکر را به انتهای حفره ایجاد شده هدایت کنید. برای تغییر حالت انکر و باز شدن انکر در داخل حفره می بایست به وسیله انکر کوب و چکش به داخل انکر چندین مرتبه ضربه بزنید تا نیروی وارد شده شما باعث باز شدن لبه های داخلی انکر شوند. میزان چرخش ترکمتر برای این سایز انکر 15 Nm است.
شرکت هیلتی برای انکر سایز 12/50 در تست کشش میزان 2.14 kN و برای تست برش نیز 2.14 kN را اعلام نموده و از تائیدیه های کسب شده HKD HILTI می توان به ETA, Fire اشاره نمود. میزان ضخامت بتن مورد نیاز برای این سایز 100 میلی متر و حداقل فاصله انکر تا لبه 140 میلی متر و همچنین نهایت فاصله دو انکر از هم را 120 میلی متر و حداقل فاصله دو انکر 80 میلی متر می باشد . برای اطلاعات فنی بیشتر به قسمت توضیحات تکمیلی مراجعه شود .
تائیدیه های کسب شده انکر بولت HKD 12/50 هیلتی
میزان ضخامت بتن مورد نیاز برای این سایز 100 میلی متر و حداقل فاصله انکر تا لبه 140 میلی متر است . نهایت فاصله دو انکر از هم را 120 میلی متر و حداقل فاصله دو انکر 80 میلی متر می باشد . تمامی اعداد به دست آمده در تست های کشش و برش در حالت نصب درست به دست آمده است. برای مشاهده و یا ذخیره سازی تائیدیه های کسب شده برای این محصول بر روی لینک های زیر کلیک کنید.
محصولات مورد استفاده مانند پیچ متری سایز 12 - مهره سایز 12 - پروفیل تاسیساتی را در فروشگاه کالا عمران مشاهده کنید. محصولات مشابه با قیمت اقتصادی تر می توانید به دسته انکر های باربری متوسط را مشاهده کنید. مجموعه کالا عمران هیچ گونه مسئولیتی در قبال کیفیت مواد اولیه، تحمل باربری برشی و کششی این محصول ندارد و تنها سلامت فیزیکی کالا را برای مشتری گارانتی می کند.
سایر مشخصات
سایر مشخصات
نام محصول:
انکر بولت HKD 12/50 هیلتی
کد کالاعمران:
HILTI-BOLT-HKD-12/50
نوع انکر:
انکر فلزی
برند:
HILTI - هیلتی
سایز انکر:
M 12
قطر انکر:
12 میلی متر
طول انکر:
50 میلی متر
لبه:
دارد
شیار عاج:
ندارد
حداقل بتن مورد نیاز:
100 میلی متر
سایز مته سوراخکاری:
16 میلی متر
طول سوراخکاری با مته:
53 میلی متر
کمترین فاصله تا لبه:
175 میلی متر
حداقل فاصله دو انکر از هم:
125 میلی متر
نحوه کاشت:
مستقیم
نظافت کامل بعد از سوراخکاری
احتیاج به تمیز کاری بعد از سوراخکاری:
دارد
وسایل مورد نیاز برای کاشت:
- دریل چهار شیار
- مته
- سمبه ( برای کوبش )
- دمنده هوا ( برای تمیز کاری )
- چکش ( برای ضربه زدن )
- ترکمتر
