انکر بولت FBN II 12 فیشر

معرفی انکر بولت رزوه بلند FBN II

انکر بولت FBN II 12 فیشر FISCHER در دسته بولت مکانی قرار مکانیکی - باربری متوسط قرار می گیرد. این محصول همانند هم رده خود بولت HSA از برند هیلتی است. محصولات برند هیلتی HILTI و فیشر FISCHER در بازار جهانی با در حال رقابت می باشند. تاییدیه های کامل و قیمتقی ایران پیدا کرده است. در ادامه به بررسی و مشخصات فنی این محصول می پردازیم. محصول در شکل ظاهری همانند دیگر بولت های پیجی شکل دارای یک بدنه رزوه ای و کلیپس برای بازشوندگی در بتن به همراه مهره و واشر است.

این انکر رده محصولات اقتصادی برای بتن های بدون ترک دارای تاییدیه ETA option7 برای بتن بدون ترک است و کاربرد اصلی آن در سازه هایی که از اهمیت کمتری برخوردار می باشند نظیر زیر سازی نما، کناف و نصب نردبان به کار می رود. انکر بولت FBN II تایید شده برای مصالح ساختمانی نظیر بتن بدون ترک خوردگی C20 / 25 تا C50 / 60 و همچنین مناسب برای بتن C12 / 15 – سنگ طبیعی با ساختار متراکم است.

کاربرد FBN II

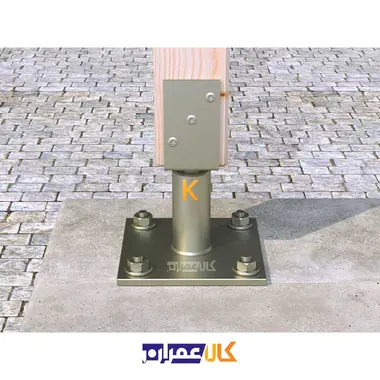

• نصب سازه های فولادی
• نصب داکت عبور کابل
• نصب ماشین  آلات
•  کنسول ها و نمای ساختمان
• نصب ورودی ها و درب ها

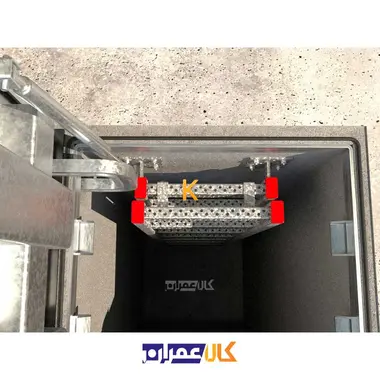

• نصب گارد ریل - نردبان و راه پله

مزایای انکر بولت FBN II

• عمق کاشت استاندارد، حداکثر ظرفیت باربری را ایجاد می کن. بنابراین کمترین اتصالات و پلیت های کوچکتر مورد نیاز قرار می گیرد و همین مسئله، سبب کاهش هزینه های می شود.
• عمق انکراژ در نصب انکر های FBN II کمتر می باشد در نتیجه دریل کاری کمتری نیاز است و همین امر سبب کاهش زمان مورد نیاز برای نصب می شود.
• رزوه بلند انکر های FBN II مقاوت اجزاء را متعادل می کند و به شما اجازه می دهد از روش نصب (در حالت ایستاده) Stand off استفاده کنید.
• تعداد حداقلی ضربات چکش در هنگام نصب نکر و چرخش ترکمتر، نصب آسان تر و مطمئن تری را سبب می شود.
• سری انکر از آسیب رسیدن به بولت در حین ضربه جلوگیری می کندو همچنین باعث نصب و یا باز کردن آسان تر از انکربولت می شود.

بررسی تخصصی انکر بولت FBN II 12

انکر بولت FBN II سایز 12 میلی متر در طول های 95 - 105 - 115 - 135 - 165 - 190 - 205 - 225 و 245 میلی متر تولید می شود. از این سایز ها تنها نمونه 115 میلی متر که طول استاندارد سایز M12 است وارد فروشگاه کالا عمران و بازار ایران می شود. بیشترین استفاده از سایز 12 در نصب سازه های فولادی - تابلو های سنگین و نمای ساختمان است. تولید این سبک از محصولات اقتصادی برای بتن های بدون ترک بیشتر برای مناطق خاورمیانه بوده و در اکثر مناطق اروپا و کشور های آمریکایی از انکر های مناسب بتن ترک دار نظیر FAZ II استفاده می شود. کاربرد طول های بولت این انکر در موارد خاص که قطر صفحه نصبی بیشتر از حد استاندار است به کار می رود. در جدول زیر سایز بندی و اطلاعات کامل انکر FBN II سایز 12 را می توانید مشاهده و بررسی کنید. تاییدیه ها و موارد مصرفی بیشتر در ادامه توضیح داده شده است.[ninja_tables id="72039"][aparat id='VQ9Mq']

تائیدیه ها

• ETA-07/0211
• ETA-18/0101
• DoP شماره 0015
• DoP شماره 0098
• DoP شماره 0192
• DoP No. 0756-CPD-0296

مصالح ساختمانی تایید شده

تایید شده برای:

• بتن بدون ترک C20/25 تا C50/60

همچنین مناسب برای:

• بتن C12/15
• سنگ طبیعی با ساختار متراکم

موارد کاربردی

• سازه های فولادی
• نرده های محافظ
• کنسول ها
• نردبان
• سینی کابل
• ماشین آلات
• راه پله ها
• دروازه ها
• نماها

مرحله اول :

• در ابتدا به وسیله دریل مناسب و مته سایز 12 میلی متر حفره ای نسبت به طول کل انکر ایجاد کنید.
• حفره ایجاد شده را به وسیله فشار باد و فرچه 3 مرتبه تمیز کنید تا عاری از هرگونه گرد و غبار شود.

مرحله دوم :

• صفحه پلیت مورد مورد نظر را بر روی حفره ایجاد شده قرار دهید و سوراخ صفحه را با حفره انکر فیکس کنید.
• انکر رزوه بلند FBN II را به کمک چکش همانند تصویر از حفره صفحه چلیت رد کرده و به داخل حفره هدایت کنید.
• می توانید با باز کردن مهره انکر و نصب درون حفره در مرحله دوم صفحه چلیت را بر روی انکر نصب کنید.

مرحله سوم :

• در این مرحله باید مهره انکر را بچرخانید تا انکر درون حفره سفت شود و کلیپس های انتهایی محصول از هم باز شوند.
• برای این کار طبق اسنتاندار های برند فیشر باید از ترکمتر مناسب استفاده کنید و نصب به صورت چشمی غیر اصولی می باشد.

European Technical Assessment for fischer Bolt Anchor FBN II, FBN II R - Mechanical fastener for use in concreteEuropean Technical Assessment for fischer Bolt Anchor FBN II HDG Torque controlled expansion anchor - Mechanical fasteners of sizes M8, M10, M12, M16 and M20 for use in uncracked concreteDeclaration of Performance fischer Bolt Anchor FBN II - FBN II R, according European Technical Assessment ETA-07/0211Declaration of Performance for fischer Bolt Anchor FBN II HDG (Metal anchors for use in concrete with variable working life (heavy-duty type)), according to European Technical Assessment ETA-18/0101Declaration of Performance for fischer Bolt Anchor FBN II, FBN II R (Mechanical anchor for use in concrete), according to European Technical Assessment ETA-07/0211Declaration of Performance for fischer Bolt anchor FBN II

بررسی کارشناسان از انکر بولت FBN II

قیمت محصولات برند فیشر به نسبت دیگر برند های اروپایی فعال در زمینه بولت شیمیایی و بولت مکانیکی فعالیت می کنند مناسب تر است. انکر بولت FBN II همانند رقیب خود، بولت HSA از برند هیلتی HILTI تاییدیه های کاملی برای بتن بدون ترک کسب کرده است. کیفیت دو محصول آلمانی و هیلتی از دیگر رقیبان اروپایی ساخت کشور های اسپانیا، ایتالیا و ... بیشتر است. ساخت این محصول در کشور آلمان و در کارخانه اصلی شرکت فیشر FISCHER صورت می گیرد. ممکن است بعضی از تولیدات برند فیشر در کشور آلمان صورت گیرد.

در سال های اخیر خرید محصولات برند فیشر افزایش چشمگیری داشته است. از مهم ترین دلیل این امر می توان به قیمت پایین در مقابل تاییدیه های کامل اشاره نمود. محصولات برند فیشر توسط مجموعه کالا عمران وارد بازار شده و امکان بازدید حضوری مشتریان از محصولات این برند در فروشگاه مرکزی این مجموعه امکان پذیر است. با ارتباط با کارشناسان این مجموعه می توانید درخواست خود نسبت به ارسال نمونه کالا به پروژه های ساختمانی و عمرانی را ثبت کنید.
