رول بولت مکانیکی TSL طلوع
مشخصات اصلی کالا
انکر مکانیکی گوهای ساخت ایران
تولیدشده با فناوری فورج سرد
فولاد گرید 8.8
پوشش گالوانیزه سرد
چهار سایز M8 تا M16
نصب با گشتاور کنترلشده
مناسب کاربردهای استاتیکی غیرلرزهای
ویژگی های کلیدی کالا
تحلیل تخصصی هوش مصنوعی
بر اساس دادههای واقعی و کارشناسان
نقاط قوت
- جدول نصب کامل، انتخاب گشتاور و عمق کاشت را دقیقتر میکند.
- فولاد گرید 8.8 ظرفیت مکانیکی مشخصی برای اتصال فراهم میکند.
- چهار سایز مختلف امکان انتخاب متناسب با ضخامت و بار اتصال را میدهد.
نقاط ضعف
- دیتاشیت محصول را برای کاربردهای غیرلرزهای معرفی کرده است.
- ظرفیتهای طراحی M16 در چند ردیف جدول ارائه نشدهاند.
- اطلاعات M16 درباره طول و ضخامت پلیت دارای مغایرت داخلی است.
مشخصات فنی
جزئیات فنی و ویژگیهای ثبتشده برای این کالا
معرفی و بررسی محصول
توضیحات کامل محصول

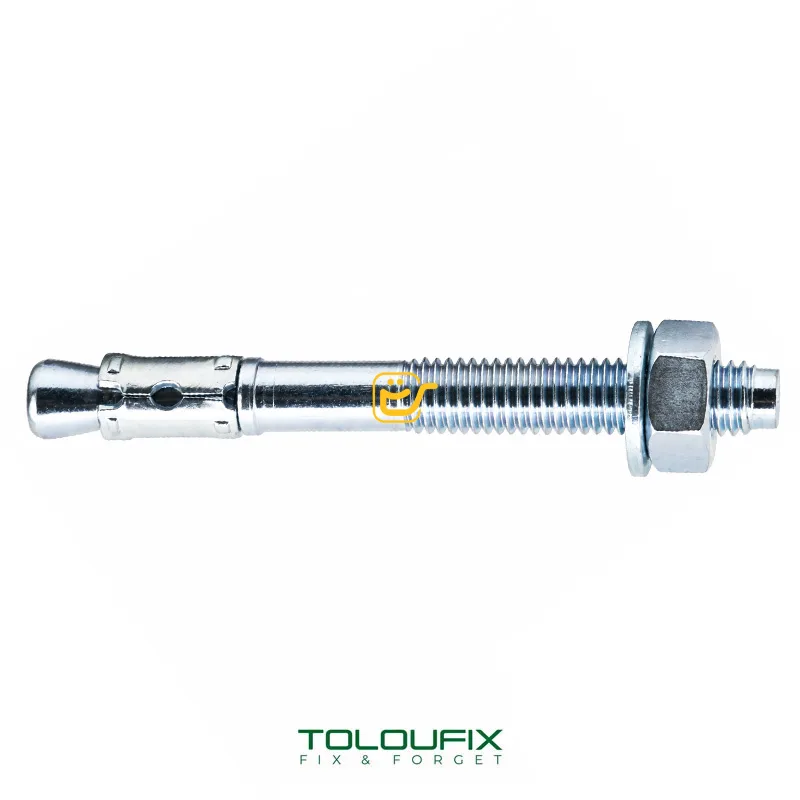

رول بولت مکانیکی TSL طلوع یک Mechanical Wedge Anchor (انکر مکانیکی گوهای) ساخت ایران است که در دسته رول بولت ها قرار دارد و برای ایجاد اتصال مکانیکی در بتن طراحی شده است. مکانیزم عملکرد آن بر پایه انبساط بخش انتهایی انکر درون سوراخ بتن است؛ در زمان اعمال گشتاور به مهره، مجموعه گوه و غلاف انبساطی فعال شده و نیرو از انکر به بتن منتقل میشود.
این خانواده در چهار سایز اصلی M8×80، M10×95، M12×120 و M16×145 عرضه شده است. تفاوت سایزها فقط در قطر رزوه نیست؛ قطر سوراخکاری، عمق سوراخ، عمق نصب، گشتاور نصب، سایز آچار، قطر واشر، فاصله از لبه و فاصله بین انکرها نیز تغییر میکند. همین موضوع باعث میشود انتخاب Variation بر اساس شرایط واقعی اتصال انجام شود، نه صرفاً قطر بولت. دیتاشیت TSL ساخت محصول با فناوری فورج سرد، فولاد گرید 8.8 و مکانیزم گیرش انبساطی را ذکر کرده است. همچنین استفاده در کاربردهای غیرلرزهای و عملکرد مطلوب در بتن غیرترکدار از ویژگیهای اصلی اعلامشده است.
کاربرد رول بولت مکانیکی TSL طلوع و مناسب چه کسانی است؟
TSL برای پیمانکاران ساختمانی، مجریان نما، نصابان تأسیسات، مجریان والپست، سازندگان سازههای فلزی سبک و کاربران صنعتی طراحی شده است.
در اجرای زیرسازی نما، انکر میتواند برای اتصال براکت یا پلیت فلزی به بستر بتنی به کار رود. در تأسیسات مکانیکی و الکتریکی نیز اتصال کنسول، ساپورت یا صفحات فلزی به بتن از کاربردهای قابل بررسی است.
در سیستم والپست، اتصال برخی پلیتها یا اعضای مهارکننده به بتن نیز در فهرست کاربردهای سازنده آمده است. برای تابلوها، پایهها و تجهیزات شهری نیز این خانواده معرفی شده است.

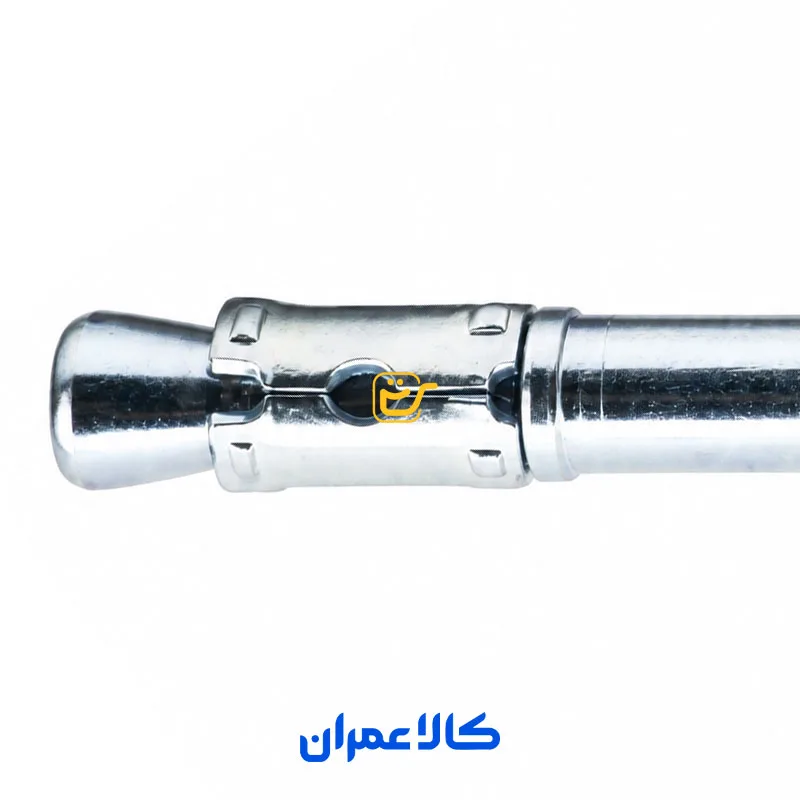

مکانیزم انبساطی رول بولت TSL
قسمت انتهایی رول بولت دارای سیستم گوهای است. پس از قرارگیری در سوراخ و اعمال گشتاور روی مهره، حرکت نسبی اجزا باعث افزایش قطر بخش انبساطی میشود. این انبساط فشار شعاعی به دیواره سوراخ وارد میکند و نیروی کششی یا برشی از قطعه متصلشونده به بتن انتقال پیدا میکند. عملکرد صحیح این مکانیزم به چند عامل وابسته است: قطر صحیح سوراخ، عمق کافی سوراخکاری، تمیزکاری سوراخ، عمق نصب و گشتاور تعیینشده در دیتاشیت. کاهش یا افزایش خودسرانه گشتاور نصب میتواند رفتار اتصال را تغییر دهد. بهترین عملکرد رول بولت TSL زمانی خودش را نشان می دهد که محصول به صورت اصولی نصب شده باشد.
فولاد گرید 8.8 و مشخصات مکانیکی
در دیتاشیت ارائه شده از سوی کمپانی طلوع، فولاد گرید 8.8 برای خانواده TSL ذکر شده است. مقاومت کششی نهایی اسمی برابر 800 MPa و تنش تسلیم اسمی برابر 640 MPa برای تمام سایزها درج شده است. مقادیر سطح مقطع کششی از 25.5 mm² برای M8 تا 108.4 mm² برای M16 افزایش مییابد. سطح مقطع برشی نیز از 36.6 mm² تا 157 mm² تغییر میکند. تست و بررسی های رول بولت TSL طلوع در بهترین و پیشرفته ترین آزمایشگاه های ایران تست و بررسی شده است.
پوشش گالوانیزه سرد و مقاومت در برابر خوردگی
مطابق دیتاشیت، TSL دارای پوشش گالوانیزه سرد است و برای آن مقاومت تا ۷۲ ساعت در آزمایش مه نمکی ذکر شده است. مبنای آزمون INSO 10315 معرفی شده و ISO 9227 و ASTM B117 نیز در متن فایل آمدهاند. این عدد باید بهعنوان مشخصه آزمون پوشش در شرایط آزمایشگاهی در نظر گرفته شود و نباید با عمر واقعی محصول در محیط بیرونی یا محیط خورنده برابر تلقی شود.
مصالح پایه رول بولت مکانیکی TSL
دیتاشیت بتن ترکدار و غیرترکدار از C20/25 تا C50/60 را در بخش مصالح پایه آورده است. سنگ طبیعی متراکم نیز مشروط به انجام آزمون کارگاهی ذکر شده است. با این حال مقادیر Pullout Strength (مقاومت بیرونکشیدگی) در جدول طراحی صفحه ۳ برای Uncracked Concrete (بتن غیرترکدار) ارائه شدهاند. بنابراین در بارگذاری سایت بهتر است ظرفیتهای عددی را مشخصاً به بتن غیرترکدار نسبت دهید.
جدول تأییدیهها، استانداردها و مراجع درجشده در فایل
مرجع / استاندارد | آنچه در فایل درج شده | مفهوم قابل استفاده در صفحه محصول | محدودیت ادعا |
|---|---|---|---|
نشان استاندارد ایران | نشان استاندارد روی دیتاشیت | وجود نشان استاندارد روی سند سازنده | وضعیت روز اعتبار باید جداگانه استعلام شود |
استاندارد پیچ | 6625340905 | شناسه درجشده برای استاندارد پیچ | نوع دقیق پروانه در خود فایل تشریح نشده |
استاندارد مهره | 6676071985 | شناسه درجشده برای استاندارد مهره | نوع دقیق پروانه در خود فایل تشریح نشده |
پیامک استعلام اصالت پروانه | 10001517 | شماره درجشده برای استعلام اصالت | نتیجه استعلام داخل فایل نیست |
EN ISO 898-1 | در مشخصات فولاد ذکر شده | مرجع خواص مکانیکی پیچ و رزوه | بهتنهایی تأییدیه عملکرد انکر در بتن نیست |
EN ISO 898-2 | در فایل ذکر شده | مرجع خواص مکانیکی مهره | تأییدیه طراحی انکر محسوب نمیشود |
INSO 10315 | مبنای آزمون پوشش | مرتبط با آزمون خوردگی/مه نمکی | نشاندهنده عمر سرویس واقعی نیست |
ISO 9227 | در توضیح Salt Spray ذکر شده | روش آزمون مه نمکی | گواهی سازهای محصول نیست |
ASTM B117 | در توضیح Salt Spray ذکر شده | روش استاندارد آزمون مه نمکی | گواهی ظرفیت بار نیست |
پژوهشگاه بینالمللی زلزلهشناسی و مهندسی زلزله | لوگو در دیتاشیت دیده میشود | وجود نشان مرجع در سند | شماره گزارش یا دامنه تأیید در فایل ارائه نشده |
مرکز پژوهش متالورژی رازی | لوگو در دیتاشیت دیده میشود | وجود نشان مرجع آزمایشگاهی | شماره گزارش آزمون در فایل ارائه نشده |
ACI | لوگوی ACI روی صفحه درج شده | اشاره به مرجع تخصصی بتن/انکر | نباید «تأییدیه ACI» نوشته شود |
ASTM International | لوگو درج شده | استانداردهای ASTM مورد استناد قرار گرفتهاند | نباید «دارای تأییدیه ASTM» نوشته شود |
Static | علامت Static روی صفحه | دادههای ارائهشده در چارچوب بارگذاری استاتیکی | تأییدیه لرزهای محسوب نمیشود |

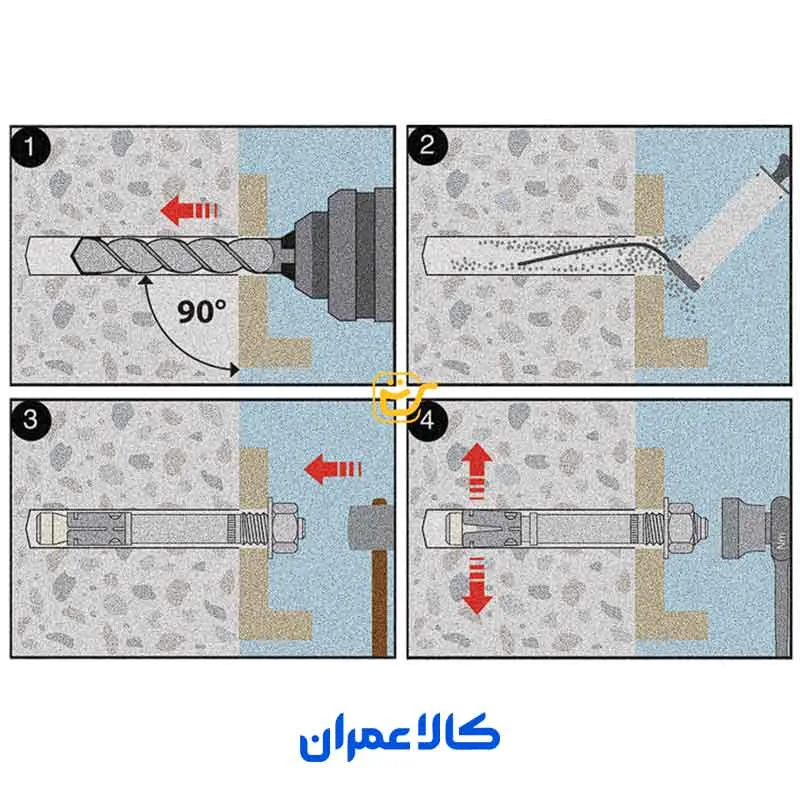

مراحل نصب رول بولت مکانیکی TSL طلوع
مرحله | دستور نصب درجشده در فایل |
|---|---|
1 | سوراخکاری با مته متناسب با سایز بولت مطابق جدول نصب |
2 | تمیزکاری سوراخ با فشار باد؛ در صورت استفاده از پمپ دستی حداقل 4 مرتبه |
3 | نصب بولت با استفاده از چکش |
4 | اعمال گشتاور مورد نیاز مطابق جدول نصب با استفاده از Torque Meter |
در نظر داشته باشید که باید نصب و اجرا رول بولت TSL طلوع کاملا طبق استاندارد های ارائه شده صورت بگیرد. استفاده از دریل با قدرت مناسب و انتخاب سایز درست مته برای پیش از نصب امری بسیار مهم و استفاده از فرچه و دمنده هوا برای تمیز کاری حفره امری بسیار حیاتی است. در زمان نصب محصول بهتر است برای سفت کردن مهره رول بولت از آچار ترکمتر استفاده کنید. نصب رول بولت TSL طلوع باید توسط اپراتور حرفه ای صورت بگیرد.
جدول اطلاعات محصول رول بولت TSL
Product name | Size | d (mm) | L (mm) | Max Plate Thickness h_ef,red (mm) | Max Plate Thickness h_ef,st (mm) | d_f (mm) |
|---|---|---|---|---|---|---|
TSL M08X80-15/30 Gr8.8 | M8 | 8 | 80 | 30 | 15 | 10 |
TSL M10X95-25/35 Gr8.8 | M10 | 10 | 95 | 35 | 25 | 12 |
TSL M12X120-25/45 Gr8.8 | M12 | 12 | 120 | 45 | 25 | 14 |
TSL M16X145-25/45 Gr8.8 | M16 | 16 | 140* | 40* | 25 | 18 |
جدول ویژگیهای مکانیکی رول بولت TSL
Parameters | Sym. | Unit | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
Nominal ultimate tensile strength in tension | f_uk,N | MPa | 800 | 800 | 800 | 800 |
Nominal yield strength in tension | f_yk,N | MPa | 640 | 640 | 640 | 640 |
Cross sectional area in tension | A_s,N | mm² | 25.5 | 39.6 | 60.8 | 108.4 |
Cross sectional area in shear | A_s,V | mm² | 36.6 | 58 | 84.3 | 157 |
Elastic Bending Section Modulus | W_el | mm³ | 31.24 | 62.32 | 109.2 | 277.54 |
Characteristic bending resistance | M_0,Rk,s | N·m | 26.73 | 51.33 | 93.55 | — |
جدول اطلاعات نصب رول بولت مکانیکی TSL
پارامتر | نماد | واحد | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
قطر رزوه | d | mm | 8 | 10 | 12 | 16 |
قطر سوراخکاری در بتن | d₀ | mm | 8 | 10 | 12 | 16 |
گشتاور نصب | T_inst | N·m | 25 | 45 | 65 | 115 |
سایز آچار | S_w | mm | 13 | 17 | 19 | 24 |
قطر خارجی واشر | d_DIN125 | mm | 16 | 20 | 24 | 30 |
حداقل عمق سوراخکاری در بتن | h_st | mm | 60 | 75 | 90 | 110 |
حداقل عمق نصب در بتن | h_nom,st | mm | 55 | 70 | 80 | 100 |
عمق مؤثر استاندارد | h_eff,st | mm | 45 | 60 | 70 | 85 |
حداقل ضخامت بتن پایه | h_min | mm | 100 | 120 | 120 | 170 |
حداقل فاصله انکرها از هم در بتن ترکدار | s_min,cr | mm | 55 | 65 | 75 | 90 |
حداقل فاصله انکر از لبه در بتن ترکدار | c_min,cr | mm | 55 | 65 | 75 | 90 |
جدول کامل پارامترهای طراحی TSL
پارامتر | نماد | واحد | M8×80 | M10×95 | M12×120 | M16×145 |
|---|---|---|---|---|---|---|
قطر اسمی | d | mm | 8 | 10 | 12 | 16 |
قطر بیرونی بولت مکانیکی | d_a | mm | 7.85 | 9.85 | 11.85 | 15.8 |
قطر ناحیه گردن | d_neck | mm | 5.7 | 7.1 | 8.8 | 11.75 |
قطر رزوه | d_thread | mm | 6.83 | 8.60 | 10.36 | 14.14 |
عمق مؤثر حداقل | h_eff,min | mm | 50 | 60 | 70 | 85 |
طبقهبندی بولت مکانیکی | Anchor category | — | 1 | 1 | 1 | 1 |
ضریب کاهش مقاومت کششی، خرابی فولاد | φ | — | 0.75 | 0.75 | 0.75 | 0.75 |
ضریب کاهش مقاومت برشی، خرابی فولاد | φ | — | 0.65 | 0.65 | 0.65 | 0.65 |
ضریب کاهش مقاومت کششی بتن، Cond.A | φ | — | 0.75 | 0.75 | 0.75 | 0.75 |
ضریب کاهش مقاومت کششی بتن، Cond.B | φ | — | 0.65 | 0.65 | 0.65 | 0.65 |
ضریب کاهش مقاومت برشی بتن، Cond.A | φ | — | 0.75 | 0.75 | 0.75 | 0.75 |
ضریب کاهش مقاومت برشی بتن، Cond.B | φ | — | 0.70 | 0.70 | 0.70 | 0.70 |
تنش تسلیم فولاد ناحیه گردن یا رزوه | f_ya | MPa | 640 | 640 | 640 | 640 |
تنش گسیختگی فولاد ناحیه گردن یا رزوه | f_uta | MPa | 800 | 800 | 800 | 800 |
مساحت تحت تنش کششی در ناحیه گردن | A_se,N | mm² | 25.5 | 39.6 | 60.8 | 108.4 |
مقاومت فولاد بولت مکانیکی در کشش | N_sa | طبق فایل: mm²* | 15.3 | 23.75 | 36.48 | 65 |
ضریب تأثیر در بتن غیرترکدار | k_cr | — | 7.1 | 7.1 | 7.1 | 7.1 |
Pullout mean ultimate | N_p,ult. | kN | 7.91 | 14.53 | 18.64 | — |
Pullout characteristic | N_p,char. | kN | 3.88 | 7.79 | 9.13 | — |
Pullout design Cond.A | N_p,CondA | kN | 2.91 | 5.84 | 6.85 | — |
Pullout design Cond.B | N_p,CondB | kN | 2.52 | 5.06 | 5.94 | — |
Shear stress area, thread | A_se,V | طبق فایل: kN* | 36.6 | 58 | 84.3 | 157 |
Steel strength in shear, mean ultimate | V_s,ult. | kN | 16.15 | 24.61 | 32.17 | — |
Steel strength in shear, characteristic | V_s,char. | kN | 9.93 | 15.13 | 19.78 | — |
Steel strength in shear, design | V_sa | kN | 6.45 | 9.83 | 12.86 | — |
ضریب Pryout | k_cp | — | 1 | 1 | 2 | 2 |
Elastic Bending Section Modulus | W_el | mm³ | 31.24 | 62.32 | 109.20 | 277.54 |
Characteristic bending resistance | M_0,Rk,s | N·m | 26.73 | 51.33 | 93.55 | — |
ضریب افزایش مقاومت برای خرابی بیرونکشیدگی
رده بتن | ضریب افزایش مقاومت |
|---|---|
C25/30 | 1.12 |
C30/35 | 1.22 |
C35/45 | 1.32 |
C40/50 | 1.41 |
C45/55 | 1.50 |
C50/60 | 1.58 |
این ضرایب در دیتاشیت تحت عنوان Increasing Factor for Pullout Failures (ضریب افزایش مقاومت برای خرابی بیرونکشیدگی) درج شدهاند.
توضیح سایزهای رول بولت مکانیکی TSL طلوع
رول بولت مکانیکی TSL طلوع سایز M8×80
مدل M8×80 کوچکترین Variation خانواده TSL است و قطر سوراخکاری آن ۸ میلیمتر است. طول درجشده ۸۰ میلیمتر، گشتاور نصب ۲۵ نیوتنمتر و سایز آچار ۱۳ میلیمتر است. حداقل عمق سوراخ در بتن ۶۰ میلیمتر و عمق مؤثر استاندارد ۴۵ میلیمتر تعیین شده است. حداقل ضخامت بتن ۱۰۰ میلیمتر بوده و حداقل فاصله انکر از لبه و از انکر مجاور ۵۵ میلیمتر اعلام شده است. خرید رول بولت مکانیکی TSL طلوع سایز M8×80 برای اتصالات کوچکتر، براکتها و صفحات با بار پایینتر قابل بررسی است. هنگام مقایسه قیمت رول بولت TSL طلوع سایز M8×80 باید ظرفیت طراحی و ضخامت پلیت نیز در نظر گرفته شود.
رول بولت مکانیکی TSL طلوع سایز M10×95
مدل M10×95 دارای قطر اسمی و سوراخکاری ۱۰ میلیمتر و طول ۹۵ میلیمتر است. گشتاور نصب آن ۴۵ نیوتنمتر بوده و آچار ۱۷ میلیمتری نیاز دارد. عمق سوراخ حداقل ۷۵ میلیمتر، عمق نصب حداقل ۷۰ میلیمتر و عمق مؤثر استاندارد ۶۰ میلیمتر است. حداقل ضخامت بستر ۱۲۰ میلیمتر و فاصله لبه و فاصله بین انکرها ۶۵ میلیمتر درج شده است. مقاومت مشخصه بیرونکشیدگی در بتن غیرترکدار ۷٫۷۹ کیلونیوتن است. خرید رول بولت TSL طلوع سایز M10×95 برای اتصالهای متوسط منطقی است و قیمت رول بولت مکانیکی TSL طلوع سایز M10×95 باید در کنار ظرفیت بار و الزامات نصب بررسی شود.
رول بولت مکانیکی TSL طلوع سایز M12×120
TSL M12×120 برای سوراخکاری ۱۲ میلیمتری طراحی شده و گشتاور نصب آن ۶۵ نیوتنمتر است. سایز آچار ۱۹ میلیمتر، حداقل عمق سوراخ ۹۰ میلیمتر و عمق مؤثر استاندارد ۷۰ میلیمتر است. حداقل ضخامت بتن پایه ۱۲۰ میلیمتر و فاصله لبه و فاصله بین انکرها ۷۵ میلیمتر تعیین شده است. مقاومت مشخصه بیرونکشیدگی در بتن غیرترکدار ۹٫۱۳ کیلونیوتن و مقاومت طراحی برشی فولاد ۱۲٫۸۶ کیلونیوتن درج شده است. خرید رول بولت مکانیکی TSL طلوع سایز M12×120 برای صفحات، براکتها و اتصالاتی که بار بیشتری نسبت به M8 و M10 دارند قابل بررسی است. قیمت رول بولت TSL طلوع سایز M12×120 نباید جایگزین کنترل بار طراحی شود.
رول بولت مکانیکی TSL طلوع سایز M16×145
مدل M16×145 بزرگترین سایز خانواده معرفیشده در دیتاشیت است. قطر سوراخکاری ۱۶ میلیمتر، گشتاور نصب ۱۱۵ نیوتنمتر، سایز آچار ۲۴ میلیمتر و قطر خارجی واشر ۳۰ میلیمتر است. حداقل عمق سوراخ ۱۱۰ میلیمتر، عمق نصب حداقل ۱۰۰ میلیمتر و عمق مؤثر استاندارد ۸۵ میلیمتر است. حداقل ضخامت بتن پایه ۱۷۰ میلیمتر و حداقل فاصله از لبه و فاصله انکرها ۹۰ میلیمتر است. خرید رول بولت مکانیکی TSL طلوع سایز M16×145 باید با دقت بیشتری انجام شود، زیرا دیتاشیت برای چند ظرفیت طراحی M16 مقدار ارائه نکرده است. علاوه بر این، در جدول Product Information طول ۱۴۰ میلیمتر درج شده که با نام M16×145 مغایرت دارد؛ بنابراین قیمت رول بولت TSL طلوع سایز M16×145 پس از تأیید مشخصات نهایی باید مبنای خرید پروژهای قرار گیرد.
بررسی فنی رول بولت TSL در سایزهای مختلف
با افزایش سایز از M8 به M16، قطر سوراخکاری از ۸ به ۱۶ میلیمتر و گشتاور نصب از ۲۵ به ۱۱۵ نیوتنمتر افزایش پیدا میکند. حداقل ضخامت بتن نیز از ۱۰۰ به ۱۷۰ میلیمتر میرسد. بنابراین استفاده از سایز بزرگتر بدون کنترل ضخامت و فاصلههای نصب صحیح نیست. در M8 تا M12، مقادیر مقاومت بیرونکشیدگی و برشی در جدول طراحی ارائه شدهاند. برای M16 چند ردیف ظرفیت فاقد مقدار هستند؛ بنابراین نباید ظرفیت M16 از روی روند سه سایز قبلی تخمین زده شود. مجموعه کالا عمران به عنوان نمایندگی فعال برند طلوع برای فروش رول بولت TSL، تمامی سایز بندی های این محصول را به صورت حضوری در انبار مرکزی موجود دارد.
نحوه استفاده صحیح از رول بولت مکانیکی TSL طلوع
سوراخ باید با قطر دقیق مطابق جدول ایجاد شود. مته باید عمود بر سطح و در زاویه تقریباً ۹۰ درجه وارد بستر شود. پس از سوراخکاری، گردوغبار داخل سوراخ باید با هوای فشرده یا پمپ دستی خارج شود. دیتاشیت حداقل چهار مرتبه پمپاژ دستی را ذکر کرده است. رول بولت سپس با چکش در موقعیت قرار میگیرد. در مرحله آخر مهره با آچار و گشتاورسنج تا مقدار تعیینشده برای سایز مربوطه سفت میشود. کنترل گشتاور برای این نوع انکر اهمیت زیادی دارد، چون مکانیزم انبساط از طریق همین نیروی نصب فعال میشود.
نکات ایمنی و نگهداری رول بولت TSL
ظرفیتهای طراحی فقط در شرایطی قابل استناد هستند که نوع بتن، عمق کاشت، فاصله از لبه، فاصله بین انکرها و گشتاور نصب مطابق دیتاشیت رعایت شود. سوراخ دارای قطر بزرگتر از مقدار مقرر، بتن ضعیف یا ترکخوردگی نامشخص میتواند رفتار اتصال را تغییر دهد. برای کاربردهای لرزهای، بارهای دینامیکی، سازههای حساس یا اتصالهایی که خرابی آنها خطر جانی ایجاد میکند، اطلاعات همین فایل برای تصمیمگیری مستقل کافی نیست و باید تأییدیه یا طراحی مهندسی مرتبط دریافت شود.
قیمت رول بولت مکانیکی TSL طلوع
قیمت رول بولت مکانیکی TSL طلوع با توجه به سایز، قطر و طول بولت، مقدار فولاد مصرفی، پوشش سطحی، تعداد سفارش و شرایط بازار تغییر میکند. برای پروژه های ساختمانی که نیاز به خرید تعداد دارند، کالاعمران قیمت رول بولت TSL را به صورت عمده و با قیمت های ویژه ای محاسبه می کند.
خرید رول بولت مکانیکی TSL طلوع از کالا عمران
برای انتخاب صحیح، ابتدا قطر و طول مورد نیاز، ضخامت پلیت، رده بتن، فاصله از لبه و بار اتصال مشخص شود. خرید رول بولت مکانیکی TSL طلوع بهصورت آنلاین و حضوری از کالا عمران بهتر است بر اساس همین پارامترها انجام شود و صرفاً افزایش قطر انکر مبنای انتخاب قرار نگیرد. خرید رول بولت TSL به صورت حضوری و آنلاین در مجموعه کالا عمران امکان پذیر است.
جمعبندی رول بولت مکانیکی TSL طلوع
رول بولت مکانیکی TSL طلوع یک انکر گوهای ساخت ایران با فولاد گرید 8.8 و مکانیزم انبساطی است که در چهار سایز اصلی عرضه میشود. جدول نصب کامل شامل قطر سوراخ، گشتاور، عمق کاشت، فاصله لبه و ضخامت بتن برای هر سایز ارائه شده است. دادههای طراحی M8 تا M12 نیز شامل مقاومت کششی، بیرونکشیدگی و برشی هستند. مهمترین محدودیت دیتاشیت، نبود برخی ظرفیتهای M16 و مغایرت طول M16 در دو جدول است. محصول طبق فایل برای کاربردهای استاتیکی و غیرلرزهای معرفی شده و انتخاب نهایی باید مطابق شرایط واقعی بتن و اتصال انجام شود.
نظر کارشناسان کالا عمران درباره رول بولت مکانیکی TSL طلوع
از نظر دیتای ارائهشده، TSL نسبت به بسیاری از رول بولتهای عمومی بازار مزیت مهمی دارد: سازنده فقط قطر و طول را اعلام نکرده و برای نصب، گشتاور، عمق کاشت، فاصله لبه، فاصله انکرها و بخشی از ظرفیتهای طراحی نیز داده عددی ارائه کرده است. برای M8، M10 و M12 این اطلاعات امکان انتخاب مهندسیتری را فراهم میکند. در خرید حضوری و اینترنتی از فروشگاه کالا عمران توصیه میشود سایز بر اساس ضخامت بتن و بار طراحی انتخاب شود، نه فقط قطر پلیت. در مورد M16 بهتر است قبل از استفاده پروژهای، طول نهایی و ظرفیتهای طراحی از سازنده تأیید شود. همچنین برای کاربرد لرزهای یا اتصال در بتن ترکدار تحت بار طراحی حساس، مدرک اختصاصی همان شرایط باید دریافت شود.
