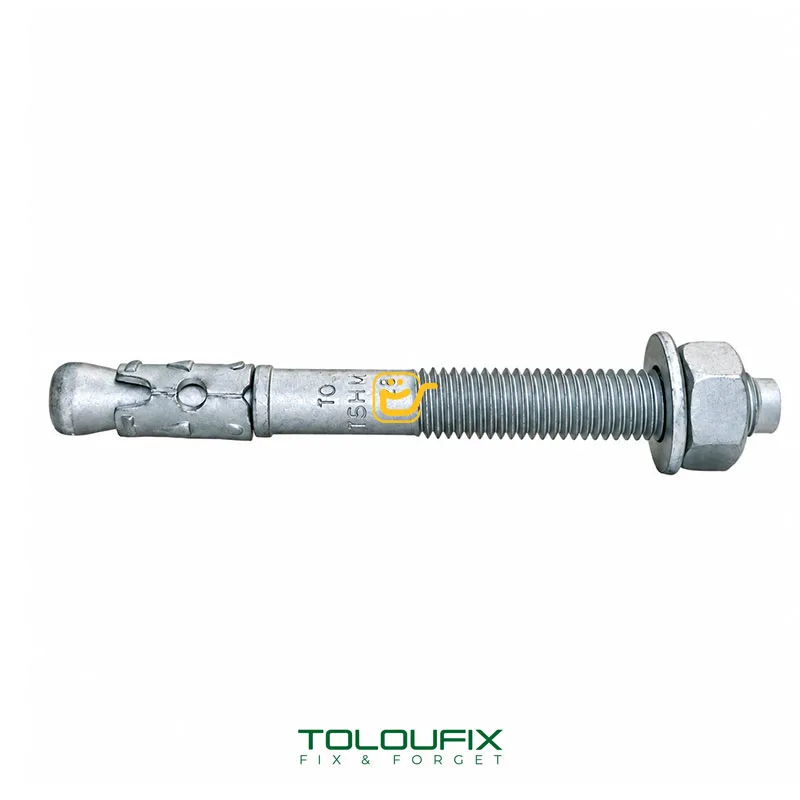

رول بولت مکانیکی TSH طلوع
مشخصات اصلی کالا
رول بولت مکانیکی انبساطی برای اتصال به بتن
چهار سایز متریک M8 - M10 - M12 - M16
طول های 80 - 95 - 120 و 140 میلی متر
فولاد گرید 8.8 با پوشش زینک فلیک
مناسب بتن ترکدار و غیرترکدار C20/25 تا C50/60
نصب با سوراخکاری، دمش، چکش و ترکمتر
گشتاور نصب از 20 تا 110 نیوتنمتر
انتخاب سایز بر اساس پلیت، بار و فاصله مهار
پوشش ویژه زینک فلیک
ساخت کشور ایران - کیفیت جهانی
ویژگی های کلیدی کالا
تحلیل تخصصی هوش مصنوعی
بر اساس دادههای واقعی و کارشناسان
نقاط قوت
- جدول نصب و طراحی: گشتاور، عمقها، فاصلهها و بخشی از مقاومتها را شفاف میکند.
- فولاد Gr8.8 و زینک فلیک: ترکیب مقاومت فولادی و حفاظت بهتر سطحی را ارائه میدهد.
- تنوع چهار سایز: انتخاب قطر و عمق نصب را برای پروژههای مختلف ممکن میکند.
نقاط ضعف
- حساسیت اجرای اتصال: قطر مته، پاکسازی سوراخ و گشتاور باید دقیق رعایت شوند.
- دادههای عددی محدود برای M16: ردیفهای اصلی مقاومت کششی و برشی مقدار ندارند.
- ناهماهنگی ردیف M16: طول نام مدل ۱۴۵ و طول جدول ۱۴۰ میلیمتر است.
مشخصات فنی
جزئیات فنی و ویژگیهای ثبتشده برای این کالا
معرفی و بررسی محصول
توضیحات کامل محصول
رول بولت مکانیکی TSH طلوع یک انکر انبساطی رزوهدار برای اتصال پلیت، پایه، شاسی و قطعات فولادی به بتن است. این رول بولت با قرارگیری در سوراخ بتن و اعمال گشتاور روی مهره، غلاف انبساطی را درگیر کرده و نیروی کششی و برشی را به زیرکار منتقل میکند. TSH در چهار سایز متریک M8، M10، M12 و M16 عرضه میشود. سایز بندی ارائه شده برای این رول بولت ایرانی کامل بوده و به عنوان یک محصول ایرانی، رول بولت TSH را با نمونه های اروپایی باید مقایسه کرد. طراحی و ساخت این محصول در شرکت طلوع و داخل کشور ایران صورت گرفته است.
دیتاشیت، عملکرد محصول را برای بتن ترکدار و غیرترکدار رده C20/25 تا C50/60 بررسی کرده است. همچنین عملکرد لرزهای و غیرلرزهای محصول بر اساس آزمونهای معرفیشده در فایل فنی ارزیابی شده است. این عبارت به معنی مجازبودن خودکار هر سایز برای هر سازه یا هر سطح بار نیست؛ طراحی باید با استفاده از شرایط بتن، عمق کاشت، فاصله از لبه، فاصله انکرها و ضرایب ایمنی همان پروژه انجام شود. داشتن تاییدیه برای یک انکر باربری متوسط باعث افتخار صنعت بازار ایران است.
سایز / مدل | قطر اسمی | طول درجشده | قطر سوراخ زیرکار | قطر سوراخ پلیت | ضخامت ورق h_ef,red / h_ef,st | گشتاور نصب | اندازه آچار |
|---|---|---|---|---|---|---|---|
M8×80 | 8 mm | 80 mm | 8 mm | 10 mm | 30 / 15 mm | 20 N·m | 13 mm |
M10×95 | 10 mm | 95 mm | 10 mm | 12 mm | 35 / 25 mm | 40 N·m | 17 mm |
M12×120 | 12 mm | 120 mm | 12 mm | 14 mm | 45 / 25 mm | 60 N·m | 19 mm |
M16×145 | 16 mm | 140 mm | 16 mm | 18 mm | نام مدل 45/25؛ جدول 40/25 mm | 110 N·m | 24 mm |
کاربرد رول بولت مکانیکی TSH طلوع و مناسب چه کسانی است؟
رول بولت TSH برای اتصال صفحههای سازهای، بیسپلیتها، پایه تجهیزات، شاسیهای فلزی، کنسولها و اجزای فولادی به بتن کاربرد دارد. در دیتاشیت، نصب زیرسازی نما، نماهای شیشهای و کرتینوال، تجهیزات مکانیکی و الکتریکی، والپست و مهار دیوار، ژاکت فلزی و مقاومسازی سازه، شاسی آسانسور، تابلوها، پایهها و تجهیزات شهری بهعنوان حوزههای مصرف معرفی شدهاند. این دامنه کاربرد، محصول را برای پیمانکاران سازه و تأسیسات، مجریان نما، نصابان تجهیزات، سازندگان شاسی و تیمهای مقاومسازی قابل بررسی میکند.
انتخاب سایز باید از روی نقشه و محاسبات انجام شود، نه صرفاً بر اساس قطر ظاهری. قطر سوراخ پلیت، ضخامت قطعه متصلشونده، عمق مؤثر، فاصله از لبه و فاصله بین انکرها باید با جدول همان مدل هماهنگ باشند. برای سنگ طبیعی متراکم نیز دیتاشیت انجام آزمون کارگاهی را شرط کرده است؛ بنابراین مقادیر بتن را نمیتوان بدون بررسی به سنگ یا مصالح دیگر تعمیم داد. انتخاب سایز باید توسط طراح پروژه انتخاب شود و کالا عمران نمی تواند برای پروژه شما سایز و تعداد مشخصی از این رول بولت را پیشنهاد دهد.
سایز / مدل | حداقل عمق سوراخ | حداقل عمق نصب | عمق مؤثر استاندارد | حداقل ضخامت زیرکار | حداقل فاصله بین انکرها | حداقل فاصله از لبه |
|---|---|---|---|---|---|---|
M8×80 | 60 mm | 55 mm | 45 mm | 100 mm | 50 mm | 50 mm |
M10×95 | 75 mm | 70 mm | 60 mm | 120 mm | 60 mm | 60 mm |
M12×120 | 90 mm | 80 mm | 70 mm | 120 mm | 70 mm | 70 mm |
M16×145 | 110 mm | 100 mm | 85 mm | 170 mm | 90 mm | 90 mm |
قابلیتها و ویژگیهای مهم رول بولت مکانیکی TSH طلوع

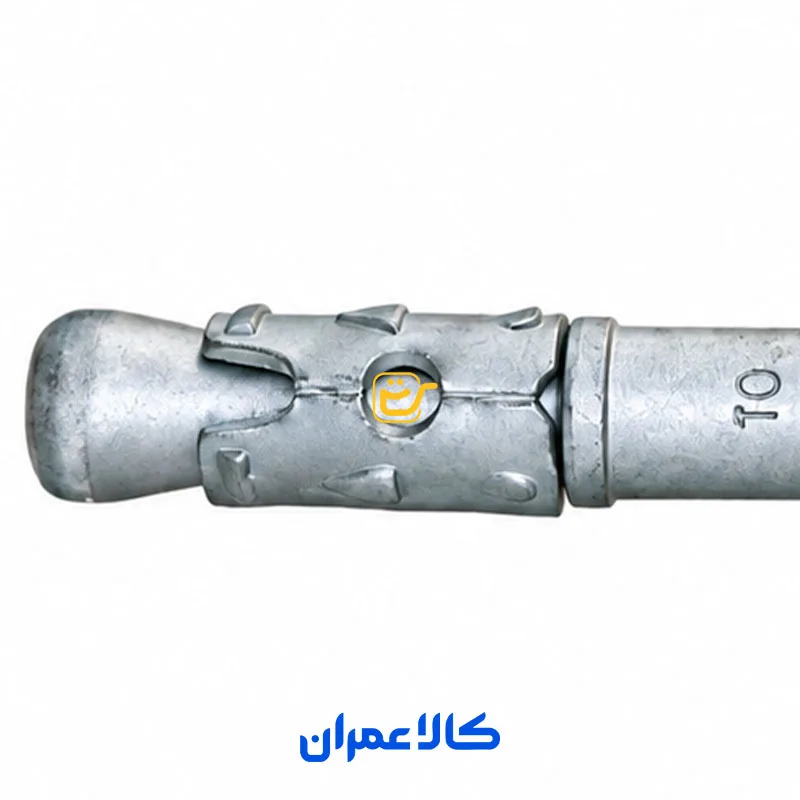

ساختار TSH بر پایه بولت مکانیکی گوهای است و با ضربهزدن در سوراخ آمادهشده و سفتکردن مهره، گیرش انبساطی ایجاد میکند. امکان نصب از روی پلیت، اجرای اتصال را برای بیسپلیتها و قطعاتی که ابتدا در محل قرار گرفتهاند ساده میکند. استفاده صحیح از گشتاورسنج اهمیت زیادی دارد، زیرا سفتکردن کمتر از مقدار لازم میتواند درگیری غلاف را کامل نکند و سفتکردن بیش از مقدار لازم به رزوه یا زیرکار فشار نامتناسب وارد کند. نصب درست و اصولی این محصول از مهم ترین مواردی است که حتما باید به آن دقت شود.
جنس فولاد و پوشش ضدخوردگی
در فایل فنی، فولاد گرید 8.8 مطابق الزامات EN ISO 898-1 و EN ISO 898-2 معرفی شده است. جدول خواص مکانیکی مقدار مقاومت کششی اسمی ۸۰۰ مگاپاسکال و مقاومت تسلیم اسمی ۶۴۰ مگاپاسکال را برای چهار سایز نشان میدهد. پوشش زینک فلیک نیز برای کاهش اثر خوردگی معرفی شده و دیتاشیت مقاومت تا ۱۰۰۰ ساعت در آزمون مه نمکی را ذکر میکند. این عدد باید بهعنوان نتیجه آزمون پوشش در شرایط آزمایشگاهی دیده شود و جایگزین بررسی محیط واقعی، رطوبت، مواد شیمیایی و جزئیات نگهداری نیست. کیفیت متریال و مواد اولیه ای که شرکت طلوع برای رول بولت TSH استفاده کرده است، قابل مقایسه با نمونه های ایرانی و چینی بازار نیست و می توان آن را با نمونه های اروپایی بازار مقایسه کرد.
بتن و شرایط پایه قابل استفاده
ردههای بتن C20/25 تا C50/60 بهعنوان محدوده مصالح پیشنهاد می شود. در طراحی انکر، ترکدار یا غیرترکدار بودن بتن، مقاومت فشاری، حداقل ضخامت عضو و وجود آرماتور مکمل روی مقدار قابل استفاده اثر دارد. در شرایط نزدیک لبه یا فاصله کم بین انکرها، ضرایب کاهش و کنترل شکست بتن باید توسط طراح لحاظ شود. اعداد جدول مقاومت، بار مجاز عمومی یا ظرفیت تضمینشده برای هر آرایش نصب نیستند.
محتویات بستهبندی رول بولت مکانیکی TSH طلوع
دیتاشیت ارائه شده توسط شرکت، چهار مدل رول بولت را بهصورت مجموعه انکر مکانیکی رزوهدار با کد فنی TSH معرفی میکند. اجزای قابل مشاهده و موردنیاز اتصال شامل بدنه انکر، غلاف انبساطی، قسمت رزوهدار، مهره و واشر متناسب با سایز است. مته، دمنده یا پمپ باد، چکش و گشتاورسنج ابزار اجرای کار هستند و بهعنوان لوازم نصب باید جداگانه آماده شوند. تعداد قطعات در بسته و وزن بسته برای ثبت انبار باید از تأمینکننده یا بستهبندی واقعی کالا کنترل شود. امکان خرید انواع محصولات نصب مانند مته - دریل و آچار ترکمتر را می توانید از کالا عمران تهیه کنید.
معیار انتخاب سایز مناسب رول بولت مکانیکی TSH طلوع
در انتخاب سایز، ابتدا قطر و طول مدل تعیینشده در نقشه بررسی میشود. سپس قطر سوراخ پلیت، ضخامت قطعه، عمق سوراخ و عمق مؤثر با همان ردیف تطبیق داده میشوند. برای نمونه، M8 به مته ۸ میلیمتر، گشتاور ۲۰ نیوتنمتر و حداقل ضخامت زیرکار ۱۰۰ میلیمتر نیاز دارد؛ در مقابل، M16 به مته ۱۶ میلیمتر، گشتاور ۱۱۰ نیوتنمتر و حداقل ضخامت زیرکار ۱۷۰ میلیمتر نیاز دارد. افزایش سایز معمولاً به سوراخ بزرگتر، واشر بزرگتر، گشتاور بیشتر و فاصله نصب بیشتر منجر میشود و الزاماً به معنی انتخاب بهتر برای همه پروژهها نیست.
جدول معرفی مدلهای رول بولت مکانیکی TSH طلوع
جدول زیر نام مدل، مشخصات هندسی اصلی و حداکثر ضخامت ورق قابل اتصال را عیناً از ساختار فنی دیتاشیت مرتب میکند. شرکت طلوع برای هر قطر از رول بولت TSH یک طول استاندار را معرفی کرده است. طول بلند تر و یا کوتاه تر از این محصول ربطی به افزایش باربری کششی و برشی ندارد.
نام مدل در دیتاشیت | سایز | قطر اسمی d (mm) | طول L درجشده در جدول (mm) | حداکثر ضخامت ورق h_ef,red (mm) | حداکثر ضخامت ورق h_ef,st (mm) | قطر سوراخ روی ورق d_f (mm) |
|---|---|---|---|---|---|---|
TSH M08X80-15/30 Gr8.8 | M8 | 8 | 80 | 30 | 15 | 10 |
TSH M10X95-25/35 Gr8.8 | M10 | 10 | 95 | 35 | 25 | 12 |
TSH M12X120-25/45 Gr8.8 | M12 | 12 | 120 | 45 | 25 | 14 |
TSH M16X145-25/45 Gr8.8 | M16 | 16 | 140 | 40 | 25 | 18 |
جدول سایزبندی رول بولت مکانیکی TSH طلوع
سایز / مدل | کد رسمی درجشده در دیتاشیت | کد داخلی کالا عمران | مشخصات اختصاصی | کاربرد پیشنهادی |
|---|---|---|---|---|
M8×80 | TSH M08X80-15/30 Gr8.8 |
| قطر ۸، طول ۸۰، سوراخ ورق ۱۰، ضخامت ورق ۳۰/۱۵، گشتاور ۲۰ N·m | پلیتها و تجهیزات سبکتر با تأیید نقشه |
M10×95 | TSH M10X95-25/35 Gr8.8 |
| قطر ۱۰، طول ۹۵، سوراخ ورق ۱۲، ضخامت ورق ۳۵/۲۵، گشتاور ۴۰ N·m | پایهها، کنسولها و اتصالات عمومی سازهای |
M12×120 | TSH M12X120-25/45 Gr8.8 |
| قطر ۱۲، طول ۱۲۰، سوراخ ورق ۱۴، ضخامت ورق ۴۵/۲۵، گشتاور ۶۰ N·m | بیسپلیت و تجهیزات با نیاز اتصال بزرگتر |
M16×145 | TSH M16X145-25/45 Gr8.8 |
| قطر ۱۶، طول نام مدل ۱۴۵ و طول جدول ۱۴۰، سوراخ ورق ۱۸، ضخامت جدول ۴۰/۲۵، گشتاور ۱۱۰ N·m | اتصالات سنگینتر پس از تطبیق طول و طراحی |
تمامی سایز بندی رول بولت TSH طلوع را چه به صورت تک و چه به صورت تعداد می توانیید از مجموعه کالا عمران با قیمت ویژه خریداری کنید. مجموعه کالا عمران نمایندگی فروش محصولات برند طلوع در حوزه انکر بولت و رول بولت بوده و برای خرید تعداد برای پروژه می توانید با کارشناسان کالا عمران در ارتباط باشید.
سایزهای رول بولت مکانیکی TSH طلوع
رول بولت TSH طلوع سایز M8×80
مدل TSH M08X80-15/30 Gr8.8 کوچکترین تنوع این خانواده است و قطر اسمی ۸ میلیمتر، طول ۸۰ میلیمتر و قطر سوراخ پلیت ۱۰ میلیمتر دارد. برای این مدل سوراخ زیرکار ۸ میلیمتر، حداقل عمق سوراخ ۶۰ میلیمتر، حداقل عمق نصب ۵۵ میلیمتر و عمق مؤثر استاندارد ۴۵ میلیمتر تعیین شده است. گشتاور نصب ۲۰ نیوتنمتر و آچار ۱۳ میلیمتر است. حداقل ضخامت زیرکار ۱۰۰ میلیمتر و حداقل فاصله از لبه و بین انکرها ۵۰ میلیمتر است. این مدل زمانی منطقیتر است که پلیت و بار پروژه با ظرفیت سایز کوچک هماهنگ باشد و فضای نصب محدود، امکان استفاده از قطرهای بزرگتر را ندهد.
رول بولت TSH طلوع سایز M10×95
مدل TSH M10X95-25/35 Gr8.8 با قطر ۱۰ و طول ۹۵ میلیمتر، یک گزینه میانی برای اتصال پایهها، کنسولها و اجزای سازهای عمومی است. قطر سوراخ پلیت ۱۲ میلیمتر، عمق حداقل سوراخ ۷۵ میلیمتر، عمق نصب ۷۰ میلیمتر و عمق مؤثر استاندارد ۶۰ میلیمتر است. مقدار گشتاور ۴۰ نیوتنمتر با آچار ۱۷ میلیمتر اجرا میشود. حداقل ضخامت عضو بتنی ۱۲۰ میلیمتر و فاصله حداقلی از لبه و بین انکرها ۶۰ میلیمتر است. نسبت به M8، فضای سوراخکاری و گشتاور بیشتری میخواهد؛ در مقابل برای پلیتهایی که به ضخامت قابل اتصال ۳۵/۲۵ میلیمتر و سطح انتقال نیروی بزرگتر نیاز دارند، انتخاب متناسبتری است.
رول بولت TSH طلوع سایز M12×120
مدل TSH M12X120-25/45 Gr8.8 با قطر ۱۲ و طول ۱۲۰ میلیمتر برای بیسپلیتها، پایه تجهیزات و اتصالاتی که به عمق و قطر بیشتری نیاز دارند قابل بررسی است. سوراخ پلیت این مدل ۱۴ میلیمتر، حداقل عمق سوراخ ۹۰ میلیمتر، عمق نصب ۸۰ میلیمتر و عمق مؤثر استاندارد ۷۰ میلیمتر است. گشتاور نصب ۶۰ نیوتنمتر و اندازه آچار ۱۹ میلیمتر در جدول آمده است. حداقل ضخامت زیرکار ۱۲۰ میلیمتر و فاصله حداقلی از لبه و بین انکرها ۷۰ میلیمتر است. ضخامت حداکثری ورق در جدول ۴۵/۲۵ میلیمتر ثبت شده و نسبت به M10، طول و عمق مؤثر بیشتری دارد؛ بااینحال انتخاب آن باید با فضای واقعی بتن و آرایش پلیت کنترل شود.
رول بولت TSH طلوع سایز M16×145
مدل M16 در نام رسمی TSH M16X145-25/45 Gr8.8 معرفی شده است، اما طول درجشده در ستون جدول ۱۴۰ میلیمتر است. اطلاعات نصب برای M16 شامل سوراخ ۱۶ میلیمتر، حداقل عمق سوراخ ۱۱۰ میلیمتر، حداقل عمق نصب ۱۰۰ میلیمتر، عمق مؤثر استاندارد ۸۵ میلیمتر، گشتاور ۱۱۰ نیوتنمتر و آچار ۲۴ میلیمتر است. حداقل ضخامت زیرکار ۱۷۰ میلیمتر و فاصله حداقلی از لبه و بین انکرها ۹۰ میلیمتر تعیین شده است. این مدل برای اتصالهای بزرگتر قابل بررسی است،
بررسی فنی رول بولت TSH طلوع در سایزهای مختلف
با افزایش قطر از M8 تا M16، سطح مقطع کششی، سطح مقطع برشی، قطر سوراخ، قطر واشر، اندازه آچار، گشتاور و عمق نصب تغییر میکند. مقادیر جدول نشان میدهند که M8 به واشر DIN125 با قطر خارجی ۱۶ میلیمتر و M16 به واشر ۳۰ میلیمتر نیاز دارد. حداقل ضخامت عضو بتنی نیز از ۱۰۰ به ۱۷۰ میلیمتر میرسد و فاصله نصب در بتن ترکدار از ۵۰ به ۹۰ میلیمتر افزایش پیدا میکند. این تغییرات، انتخاب سایز را به موضوعی وابسته به هندسه پروژه تبدیل میکند. بزرگتر بودن قطر بهتنهایی ظرفیت مجاز را تعیین نمیکند و باید شکست فولاد، شکست بتن، برونکشیدگی، برش و اثر لبه همزمان بررسی شوند.
جدول خواص مکانیکی رول بولت مکانیکی TSH طلوع
جدول زیر خواص مکانیکی عمومی اعلامشده برای چهار قطر را نشان میدهد. مقاومت کششی و تسلیم مربوط به فولاد اسمی است و نباید بدون اعمال ضرایب طراحی بهعنوان بار مجاز اتصال استفاده شود. در ردیف «Steel strength in tension» واحد چاپشده در فایل mm² است، درحالیکه مقدارهای این ردیف ماهیت مقاومتی دارند؛ برای جلوگیری از تفسیر نادرست، واحد عیناً با علامت کنترل درج شده است.
پارامتر | نماد | واحد درجشده | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
مقاومت کششی نهایی اسمی | f_uk,N | MPa | 800 | 800 | 800 | 800 |
مقاومت تسلیم کششی اسمی | f_yk,N | MPa | 640 | 640 | 640 | 640 |
سطح مقطع کششی | A_s,N | mm² | 25.5 | 39.6 | 60.8 | 108.4 |
سطح مقطع برشی | A_s,V | mm² | 36.6 | 58 | 84.3 | 157 |
مدول مقطع خمشی الاستیک | W_el | mm³ | 31.24 | 62.32 | 109.2 | 277.54 |
مقاومت خمشی مشخصه | M_0,Rk,s | N·m | 26.73 | 51.33 | 93.55 | — |
سطح مقطع کششی برای بررسی گسیختگی رزوه و ناحیه تحت کشش استفاده میشود و سطح مقطع برشی برای کنترل برش فولاد کاربرد دارد. مدول مقطع خمشی نیز به هندسه مقطع و کنترل خمش مربوط است. خط تیره در M16 به معنی نبود مقدار عددی در همان ردیف دیتاشیت است و نباید با برونیابی از M12 تکمیل شود.
جدول اطلاعات نصب رول بولت مکانیکی TSH طلوع
پارامتر نصب | نماد | واحد | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
قطر رزوه | d | mm | 8 | 10 | 12 | 16 |
قطر سوراخ در زیرکار | d_0 | mm | 8 | 10 | 12 | 16 |
گشتاور نصب | t_inst | N·m | 20 | 40 | 60 | 110 |
اندازه آچار | s_w | mm | 13 | 17 | 19 | 24 |
قطر خارجی واشر DIN125 | D_IN125 | mm | 16 | 20 | 24 | 30 |
حداقل عمق سوراخ در زیرکار | h_st | mm | 60 | 75 | 90 | 110 |
حداقل عمق نصب | h_nom,st | mm | 55 | 70 | 80 | 100 |
عمق مؤثر استاندارد | h_eff,st | mm | 45 | 60 | 70 | 85 |
حداقل ضخامت زیرکار | h_min | mm | 100 | 120 | 120 | 170 |
حداقل فاصله بین انکرها در بتن ترکدار | s_min,cr | mm | 50 | 60 | 70 | 90 |
حداقل فاصله از لبه در بتن ترکدار | c_min,cr | mm | 50 | 60 | 70 | 90 |

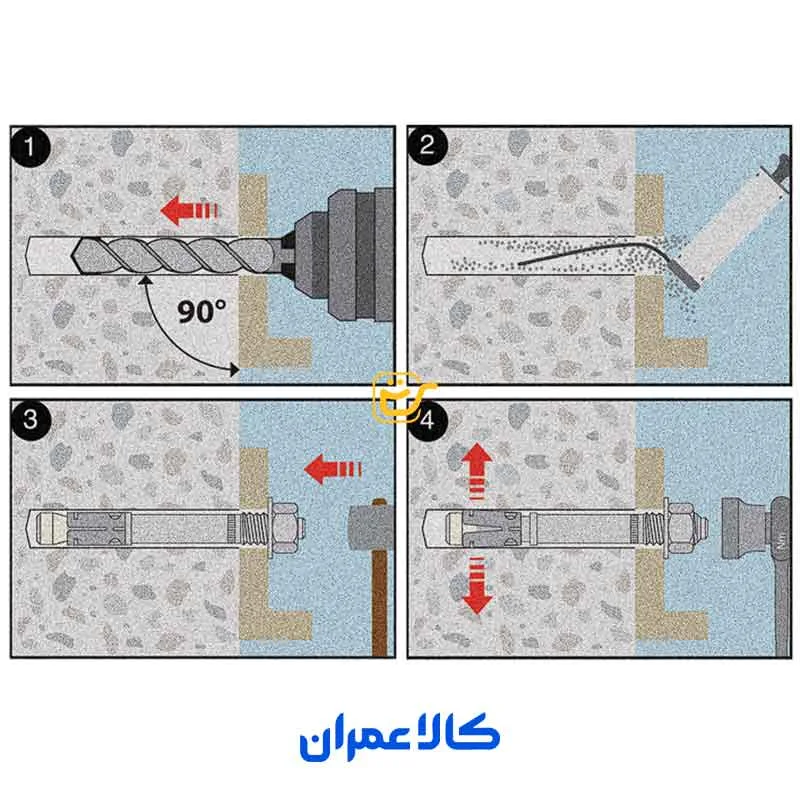

روش نصب معرفیشده در دیتاشیت چهار مرحله دارد: ابتدا سوراخ با مته همقطر با انکر و مطابق عمق جدول ایجاد میشود. محور مته باید تا حد امکان عمود بر سطح، یعنی حدود ۹۰ درجه، نگه داشته شود. سپس گردوغبار سوراخ با فشار باد خارج میشود؛ در صورت استفاده از پمپ دستی، فایل فنی حداقل چهار مرتبه دمش را توصیه میکند. بعد از قرار دادن انکر از روی پلیت، بولت با چکش تا موقعیت مناسب هدایت میشود و در مرحله آخر مهره با گشتاور درجشده در جدول و بهوسیله گشتاورسنج سفت میشود. هر سایز باید با مته، آچار و مقدار گشتاور همان ردیف اجرا شود.
جدول پارامترهای پایه طراحی رول بولت مکانیکی TSH طلوع
پارامتر طراحی | نماد | واحد | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
قطر اسمی | d | mm | 8 | 10 | 12 | 16 |
قطر بیرونی انکر | d_a | mm | 7.85 | 9.85 | 11.85 | 15.8 |
قطر ناحیه گردن | d_neck | mm | 5.7 | 7.1 | 8.8 | 11.75 |
قطر رزوه | d_thread | mm | 6.83 | 8.60 | 10.36 | 14.14 |
حداقل عمق مؤثر | h_ef,min | mm | 50 | 60 | 70 | 85 |
رده انکر در جدول طراحی | Anchor category 1, 2 or 3 | — | 1 | 1 | 1 | 1 |
ضریب کاهش مقاومت کششی، گسیختگی فولاد | φ | — | 0.75 | 0.75 | 0.75 | 0.75 |
ضریب کاهش مقاومت برشی، گسیختگی فولاد | φ | — | 0.65 | 0.65 | 0.65 | 0.65 |
ضریب کاهش کششی بتن، شرط A با آرماتور مکمل | φ / Cond.A | — | 0.75 | 0.75 | 0.75 | 0.75 |
ضریب کاهش کششی بتن، شرط B بدون آرماتور مکمل | φ / Cond.B | — | 0.65 | 0.65 | 0.65 | 0.65 |
ضریب کاهش برشی بتن، شرط A با آرماتور مکمل | φ / Cond.A | — | 0.75 | 0.75 | 0.75 | 0.75 |
ضریب کاهش برشی بتن، شرط B بدون آرماتور مکمل | φ / Cond.B | — | 0.70 | 0.70 | 0.70 | 0.70 |
مقاومت تسلیم فولاد انکر، گردن و رزوه | f_ya | MPa | 640 | 640 | 640 | 640 |
مقاومت نهایی فولاد انکر، گردن و رزوه | f_uta | MPa | — | — | — | — |
سطح تنش کششی در گردن | A_se,N | mm² | 25.5 | 39.6 | 60.8 | 108.4 |
مقاومت فولاد در کشش | N_sa | mm²* | 15.3 | 23.75 | 36.48 | 65 |
ضریب مؤثر بتن ترکدار | k_cr | — | 7.1 | 7.1 | 7.1 | 7.1 |
جدول مقاومت برونکشیدگی در بتن ترکدار
پارامتر مقاومت کششی | نماد | واحد | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
مقاومت برونکشیدگی متوسط نهایی در بتن ترکدار | N_p,ult | kN | 8.18 | 13.84 | 15.77 | — |
مقاومت برونکشیدگی مشخصه در بتن ترکدار | N_p,char | kN | 5.41 | 8.51 | 10.65 | — |
مقاومت طراحی برونکشیدگی، بتن ترکدار، شرط A با آرماتور مکمل | N_p,CondA | kN | 4.06 | 6.38 | 7.99 | — |
مقاومت طراحی برونکشیدگی، بتن ترکدار، شرط B بدون آرماتور مکمل | N_p,CondB | kN | 3.52 | 5.53 | 6.92 | — |
مقاومت طراحی لرزهای برونکشیدگی، شرط A با آرماتور مکمل | N_eq,CondA | kN | 3.04 | 4.79 | 5.99 | — |
مقاومت طراحی لرزهای برونکشیدگی، شرط B بدون آرماتور مکمل | N_eq,CondB | kN | 2.64 | 4.15 | 5.19 | — |
مقاومت متوسط نهایی، مقاومت مشخصه و مقاومت طراحی سه مفهوم متفاوت هستند. مقادیر شرط A و شرط B نیز به وجود یا نبود آرماتور مکمل وابستهاند. بنابراین عدد بزرگتر ردیف متوسط نهایی را نباید مستقیماً در پیشفاکتور یا نقشه بهعنوان بار قابل استفاده نوشت. برای بار لرزهای باید ردیفهای N_eq، شرایط اتصال و ضوابط پروژه همزمان بررسی شوند.
جدول ضریب افزایش مقاومت برونکشیدگی بر اساس رده بتن
رده بتن | ضریب افزایش برای گسیختگی برونکشیدگی |
|---|---|
C25/30 | 1.12 |
C30/35 | 1.22 |
C35/45 | 1.32 |
C40/50 | 1.41 |
C45/55 | 1.50 |
C50/60 | 1.58 |
این ضرایب برای شکست برونکشیدگی در جدول طراحی درج شدهاند و بهتنهایی بار مجاز جدید تولید نمیکنند. طراح باید رده بتن واقعی، عمق کاشت، فاصلهها، اثر لبه و سایر حالتهای شکست را در نرمافزار یا روش طراحی مورد استفاده اعمال کند.
جدول مقاومت برشی و خمشی رول بولت مکانیکی TSH طلوع
پارامتر مقاومت | نماد | واحد درجشده | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
سطح تنش برشی رزوه طبق ISO 898-1 | A_se,V | kN* | 36.6 | 58 | 84.3 | 157 |
مقاومت فولاد در برش استاتیکی، متوسط نهایی | V_s,ult | kN | 16.15 | 24.61 | 32.17 | — |
مقاومت فولاد در برش استاتیکی، مشخصه | V_s,char | kN | 9.93 | 15.13 | 19.78 | — |
مقاومت فولاد در برش استاتیکی، طراحی | V_sa | kN | 6.45 | 9.83 | 12.86 | — |
مقاومت فولاد در برش لرزهای، طراحی | V_eq | kN | 6.45 | 9.83 | 12.86 | — |
ضریب مقاومت پانچاوت | k_cp | — | 1 | 1 | 2 | 2 |
مدول مقطع خمشی الاستیک | W_el | mm³ | 31.24 | 62.32 | 109.20 | 277.54 |
مقاومت خمشی مشخصه | M_0,Rk,s | N·m | 26.73 | 51.33 | 93.55 | — |
مقایسه رول بولت مکانیکی TSH طلوع با همردههای هیلتی و فیشر
مدلهای زیر از نظر مکانیزم کلی انبساطی و کاربرد اتصال به بتن در یک خانواده قرار میگیرند؛ اما جدول بار، عمق کاشت، ضرایب ایمنی و تأییدیههای هر برند مستقل است. اعداد مقاومت TSH را نمیتوان مستقیماً با HST3 یا FAZ II Plus مقایسه کرد، مگر اینکه قطر، طول، رده بتن، عمق مؤثر، فاصله لبه و روش طراحی یکسان باشد.
محصول / گزینه | دامنه سایزبندی اعلامشده | ویژگی کلیدی | مزیت نسبی | محدودیت نسبی | مناسب برای |
|---|---|---|---|---|---|
رول بولت TSH طلوع | M8، M10، M12، M16 | فولاد Gr8.8، پوشش زینک فلیک، کاربرد بتن ترکدار و غیرترکدار، ارزیابی لرزهای در دیتاشیت | چهار سایز پرکاربرد، جدول نصب کامل و داده طراحی برای M8 تا M12 | اختلاف طول و ضخامت ورق در ردیف M16 و نبود بعضی مقاومتهای عددی برای این سایز | پروژههایی که مدل TSH و جزئیات طراحی آن از پیش مشخص شده است |
Hilti HST3 | M8 تا M24 | انکر گوهای فولاد کربنی با پوشش روی، مناسب بتن ترکدار و غیرترکدار، تأییدیههای ETA، حریق و لرزهای | دامنه قطر و طول گستردهتر، مستندات تأییدیه و ابزارهای طراحی اختصاصی | نسخه فولاد و پوشش آن با زینک فلیک TSH یکسان نیست و انتخاب باید بر اساس موجودی و سند همان مدل انجام شود | اتصالات ایمنیمحور، بیسپلیت، نما، ماشینآلات و طراحی لرزهای با سند محصول |
Fischer FAZ II Plus | M6 تا M24 در نسخههای فولادی و ضدزنگ | انکر باربری سنگین برای بتن ترکدار، قابلیت طراحی لرزهای C1/C2 در قطرهای مشخص و گزینههای کاربرد پویا | دامنه متریال و مستندات وسیع، مناسب بارهای سنگین و پروژههای بلندمدت | مشخصات هر قطر، پوشش و تأییدیه باید از نسخه همان محصول انتخاب شود و همارزی عددی با TSH بدون تطبیق شرایط معتبر نیست | پروژههای سنگین، لرزهای یا پویا که FAZ II Plus در نقشه و ارزیابی فنی تعیین شده است |
در این مقایسه، هیلتی HST3 و فیشر FAZ II Plus بهعنوان گزینههای همخانواده معرفی شدهاند، نه جایگزین قطعی. اگر پروژه به تأییدیه ETA، رده لرزهای مشخص، بار پویا یا دامنه قطر بزرگتر نیاز داشته باشد، بررسی سند همان مدل خارجی میتواند منطقیتر باشد. اگر نقشه دقیقاً سایزهای TSH، پوشش زینک فلیک و دادههای موجود دیتاشیت را تعیین کرده باشد، تغییر برند بدون بازبینی محاسبات مجاز نیست.
محصولات و تجهیزات مرتبط با رول بولت مکانیکی TSH طلوع
برای اجرای TSH به مته بتن با قطر دقیق ۸، ۱۰، ۱۲ یا ۱۶ میلیمتر، ابزار دمش یا پمپ باد برای پاکسازی سوراخ، چکش مناسب و گشتاورسنج نیاز است. پلیت، بیسپلیت، کنسول، پایه تجهیزات و اجزای فولادی نیز باید با قطر سوراخ درجشده در جدول معرفی هماهنگ باشند. در خرید پروژهای، بهتر است خود انکر به همراه مته، ترکمتر، ابزار دمش و قطعات فولادی موردنیاز در لیست متریال کنترل شود. برای دسترسی به خانواده محصولات همکاربرد میتوان از دسته رول بولت کالا عمران و دسته انکر بولت کالا عمران استفاده کرد.
نحوه استفاده صحیح از رول بولت مکانیکی TSH طلوع
ابتدا سایز از روی نقشه، بار و ضخامت عضو بتنی انتخاب شود. محل سوراخها با رعایت فاصله از لبه و فاصله بین انکرها علامتگذاری شود و سوراخ با مته همقطر با انکر تا عمق جدول ایجاد شود. گردوغبار با فشار باد خارج شود؛ در استفاده از پمپ دستی، حداقل چهار مرتبه دمش طبق دیتاشیت انجام گیرد. پلیت روی محل قرار گیرد و انکر از داخل سوراخ پلیت وارد بتن شود. بدنه با چکش تا عمق نصب مناسب هدایت شده و مهره با گشتاورسنج روی مقدار مخصوص همان سایز تنظیم شود. پس از نصب، رزوه، نشستن واشر، تماس کامل پلیت و وضعیت بتن اطراف کنترل شود. هرگونه تغییر در قطر مته، عمق سوراخ یا گشتاور باید با دستورالعمل فنی پروژه هماهنگ شود.
نکات ایمنی و نگهداری رول بولت مکانیکی TSH طلوع
پیش از سوراخکاری، محل از نظر ترکهای غیرقابلقبول، آرماتور، کابل و لوله مدفون بررسی شود و در اعضای سازهای، تصمیم نهایی با مسئول فنی پروژه باشد. هنگام کار با دریل، چکش و دمنده از تجهیزات حفاظت فردی استفاده شود. انکرها در محل خشک و دور از گل، ضربه و آلودگی رزوه نگهداری شوند. از ترکیب مهره، واشر یا مته نامتناسب با سایز انکر استفاده نشود و مقدار گشتاور با ترکمتر کنترل شود. در محیطهای خورنده، شرایط پوشش زینک فلیک با محیط واقعی تطبیق داده شود. مقادیر طراحی بتن ترکدار برای سنگ یا مصالح دیگر قابل انتقال مستقیم نیستند و نصب در سنگ طبیعی متراکم به آزمون کارگاهی نیاز دارد.
قیمت رول بولت مکانیکی TSH طلوع
قیمت روز رول بولت TSH به سایز، طول، پوشش، تعداد سفارش، وضعیت واردات یا تولید، موجودی و شرایط پروژه بستگی دارد. مدلهای M12 و M16 به دلیل قطر، طول، واشر و گشتاور نصب بزرگتر معمولاً در ساختار قیمت با M8 و M10 یکسان نیستند؛ بااینحال مبلغ نهایی باید براساس استعلام روز فروشگاه ثبت شود. هزینه مته، ترکمتر، ابزار دمش، پلیت و اجرای نصب نیز جدا از قیمت خود انکر محاسبه میشود. در سفارش عمده، ارائه متراژ یا BOQ به کارشناسان کالا عمران برای بررسی ترکیب سایزها و پیشنهاد قیمت پروژهای مفید است.
خرید رول بولت مکانیکی TSH طلوع از کالا عمران
خرید رول بولت مکانیکی TSH طلوع بهصورت آنلاین و حضوری از کالا عمران باید با انتخاب دقیق سایز، طول، قطر سوراخ پلیت، عمق کاشت و گشتاور نصب انجام شود. در سفارش M16، اختلاف طول ۱۴۵ در نام مدل و ۱۴۰ در جدول فنی قبل از صدور پیشفاکتور کنترل شود. کارشناسان فروش میتوانند بر اساس نقشه، تعداد نقاط اتصال، نوع بتن و متعلقات اجرای موردنیاز، لیست خرید را منظم کنند. برای سفارشهای ساختمانی، نما، تأسیسات، مقاومسازی و پروژههای عمرانی، ارسال BOQ و درخواست قیمت ترکیبی انکر و ابزار نصب، برآورد دقیقتری ایجاد میکند.
جمعبندی رول بولت مکانیکی TSH طلوع
رول بولت مکانیکی TSH طلوع یک انکر گوهای رزوهدار برای اتصال پلیت و تجهیزات به بتن ترکدار و غیرترکدار است که در چهار سایز M8 تا M16 عرضه میشود. تفاوت سایزها در قطر، طول، عمق کاشت، گشتاور، واشر و فاصلههای نصب است. پوشش زینک فلیک و فولاد Gr8.8 از ویژگیهای مهم محصول هستند. مهمترین ملاحظه، کنترل شرایط طراحی و رفع اختلاف اطلاعات M16 است. این خانواده برای پروژههایی مناسب است که مدل، رده بتن و آرایش اتصال در نقشه مشخص شده باشد.
نظر کارشناسان کالا عمران درباره رول بولت مکانیکی TSH طلوع
از دید کارشناسی، مزیت اصلی TSH ارائه چهار سایز متریک، جدول نصب روشن و پوشش زینک فلیک در یک خانواده انکر مکانیکی است. M8 و M10 برای اتصالات کوچکتر و M12 برای پلیتها و پایههای بزرگتر قابل بررسی هستند؛ M16 نیز تنها پس از کنترل طول واقعی و محاسبات پروژه انتخاب شود. در خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است همراه سایز، ضخامت پلیت، رده بتن، عمق سوراخ، فاصله لبه، تعداد انکر و گشتاورسنج موردنیاز ثبت شود. برای پروژههای حساس لرزهای یا بار پویا، محصولی مانند HST3 یا FAZ II Plus زمانی منطقیتر است که تأییدیه و جدول طراحی همان مدل در نقشه الزام شده باشد. هیچ سایزی بدون کنترل کل اتصال، انتخاب قطعی محسوب نمیشود.
