انکر بولت HKV فریکو

انکر بولت HKV فریکو FRICO یک انکر بولت مکانیکی با رزوه داخلی است که برای ایجاد اتصال در بتن و نصب تجهیزات تأسیساتی کاربرد دارد. این محصول ساخت کشور چین بوده و با بدنه استوانه‌ای فلزی، طراحی بدون لبه و سطح خارجی بدون شیار شناخته می‌شود. رزوه داخلی امکان استفاده از پیچ یا راد رزوه‌دار متناسب را فراهم می‌کند و مجموعه انکر از طریق مکانیزم انبساطی در بتن مهار می‌شود. ورود و خروج این محصول در بازار ایران برای سال های 1398 الی 1400 بوده است. انکر HKV فریکو هم مانند دیگر انکر بولت های چینی بازار ایران طراحی خود را از نمونه اصلی HKV HILTI داشته و در بسته بندی FRICO عرضه می شود.

از کاربرد های انکر فریکو FRICO می توان به نصب در سقف برای اتصال پیچ متری و اتصال پروفیل با ابزار نصب خود و همچنین اتصالات متداول تأسیساتی مانند ساپورت لوله، بست‌های نگهدارنده، کانال تهویه و رادهای آویز قابل بررسی است. ابعاد جمع‌وجور و نبود لبه برجسته از ویژگی‌های ظاهری این محصول هستند؛ بااین‌حال، عملکرد مهار به انبساط صحیح، وضعیت بتن و تطابق ابعاد سوراخ با خود انکر بستگی دارد.

جنس و ساختار بدنه انکر HKV فریکو

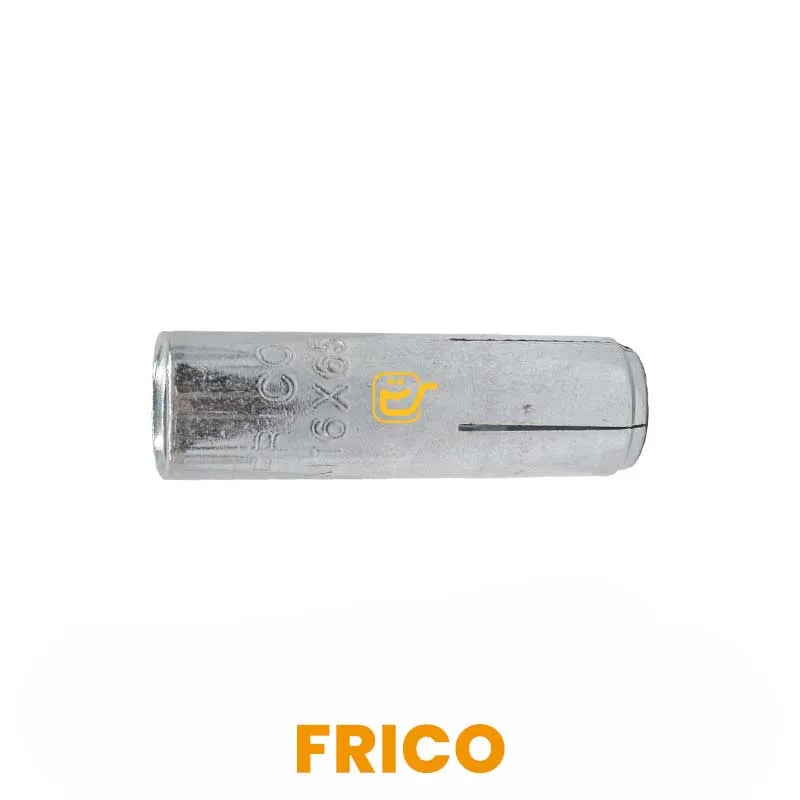

بدنه انکر رزوه داخل HKV فریکو ساختاری استوانه‌ای و فلزی دارد که برای قرارگیری داخل سوراخ بتن و گرفتن نیرو طراحی شده است. سطح خارجی این مدل بدون شیارهای بدنه و فاقد لبه برجسته در قسمت دهانه است. در قسمت داخلی، رزوه متریک برای اتصال پیچ یا راد قرار دارد و بخش مهارکننده انکر نیز از مکانیزم انبساطی استفاده می‌کند. برخلاف مدل‌های دارای لبه، در HKV بدون لبه یک برجستگی ثابت در دهانه برای محدودکردن عمق قرارگیری وجود ندارد. به همین دلیل کنترل موقعیت نهایی انکر باید براساس دستورالعمل و مشخصات همان محصول انجام شود. نوع دقیق فولاد، ضخامت آبکاری و مقاومت مکانیکی آن باید از اطلاعات فنی فریکو تعیین شوند.

نحوه عملکرد انکر مکانیکی HKV

عملکرد انکر ضربه‌ای HKV فریکو بر اساس ایجاد انبساط مکانیکی داخل سوراخ بتن است. در این سیستم، بخش مهارکننده انکر با ابزار تنظیم متناسب فعال می‌شود و تماس لازم با جداره بتن را ایجاد می‌کند. سپس اتصال موردنظر از طریق رزوه داخلی انجام می‌شود. این ساختار با رول بولت‌های گوه‌ای دارای رزوه بیرونی متفاوت است. در HKV، پیچ یا راد متصل‌شونده قطعه‌ای مستقل از بدنه انکر محسوب می‌شود. نصب صحیح مکانیزم انبساط اهمیت دارد و قرارگیری ساده بدنه داخل سوراخ به‌تنهایی به معنی تثبیت کامل اتصال نیست.

تفاوت انکر HKV بدون لبه با مدل HKD لبه‌دار

تفاوت ظاهری مهم انکر HKV فریکو با مدل‌های لبه‌دار در طراحی دهانه و سطح خارجی بدنه است. HKV موردنظر دارای بدنه صاف و بدون لبه برجسته است، درحالی‌که انکربولت های لبه‌دار از برجستگی دهانه برای محدودکردن موقعیت قرارگیری استفاده می‌کنند. نبود لبه امکان قرارگیری در موقعیت‌های عمقی متفاوت را از نظر هندسی فراهم می‌کند، اما به معنی مجاز بودن هر عمق نصب نیست. همچنین تفاوت ظاهری HKV و HKD به‌تنهایی مشخص‌کننده ظرفیت باربری آنها نیست. انتخاب هر مدل باید متناسب با مشخصات فنی و شرایط اتصال انجام شود.

کاربرد انکر HKV فریکو در تأسیسات ساختمانی

انکر HKV فریکو برای اتصال ساپورت‌ها و تجهیزات تأسیساتی به بتن کاربرد دارد. نصب بست لوله، راد تمام‌رزوه، نگهدارنده‌های تأسیسات مکانیکی و بعضی سیستم‌های آویز از کاربردهای این ساختار هستند. رزوه داخلی امکان انتخاب قطعه اتصال متناسب با سایز انکر را فراهم می‌کند. در اتصالات سقفی، انتخاب محصول باید با توجه به بار تجهیزات، شرایط بتن و تعداد نقاط مهار انجام شود. برای بارهای حساس، اتصالات سازه‌ای و شرایط دارای ترک‌خوردگی بتن، استفاده از این مدل بدون داده معتبر طراحی و ارزیابی فنی مستقل قابل تأیید نیست.

انتخاب سایز و مته مناسب انکر HKV فریکو

در انتخاب HKV، سایز رزوه داخلی با قطر مته سوراخ‌کاری یکسان نیست. برای نمونه، مدل 10×40 دارای رزوه داخلی M10 و طول بدنه ۴۰ میلی‌متر است، اما قطر سوراخ باید براساس قطر خارجی واقعی انکر مشخص شود. برای بررسی ابزار مناسب می‌توان از مته چهارشیار SDS Plus استفاده کرد. قطر مته و ظرفیت دستگاه باید با ابعاد نسخه انتخابی هماهنگ باشند. در مواردی که ابزار تنظیم اختصاصی لازم است، سایز سنبه نیز باید متناسب با انکر انتخاب شود.

جدول سایزبندی انکر بولت HKV فریکو

توضیحات اختصاصی سایزهای انکر HKV فریکو

انکر بولت HKV فریکو سایز 8×30

انکر HKV فریکو سایز 8×30 دارای رزوه داخلی M8 و طول بدنه ۳۰ میلی‌متر است. این مدل برای اتصالات تأسیساتی با پیچ یا راد رزوه M8 قابل بررسی است. بدنه بدون لبه و شیار آن از ویژگی‌های ظاهری این محصول به شمار می‌رود. در خرید انکر HKV فریکو سایز ۸، قطر خارجی بدنه و مشخصات نصب باید با ابعاد اتصال تطبیق داده شوند.

انکر بولت HKV فریکو سایز 10×40

انکر HKV فریکو سایز 10×40 با رزوه داخلی M10 و طول ۴۰ میلی‌متر برای اتصالات متناسب با راد یا پیچ M10 کاربرد دارد. این سایز در سیستم‌های نگهدارنده تأسیسات، ساپورت لوله و تجهیزات مکانیکی قابل بررسی است. در مدل‌های HKV با ابعاد مشابه، مته ۱۲ میلی‌متری رایج است، اما قطر مته این محصول باید با نمونه فریکو کنترل شود. قیمت و خرید انکر HKV فریکو 10×40 براساس مشخصات همین سایز انجام می‌شود.

انکر بولت HKV فریکو سایز 12×50

انکر HKV فریکو سایز 12×50 دارای رزوه داخلی M12 و طول بدنه ۵۰ میلی‌متر است. این مدل برای اتصالات تأسیساتی نیازمند رزوه M12 و با شرایط طراحی متناسب کاربرد دارد. بدنه بدون لبه و شیار آن با ساختار معرفی‌شده برای سری HKV مطابقت دارد. در خرید انکر HKV فریکو سایز ۱۲ باید قطر مته موردنیاز از روی ابعاد واقعی کالا تأیید شود؛ زیرا اطلاعات ثبت‌شده برای محصولات هم‌نام متفاوت است.

انکر بولت HKV فریکو سایز 16×65

انکر HKV فریکو سایز 16×65 بزرگ‌ترین سایز ثبت‌شده در مجموعه فعلی برند فریکو در کالا عمران است. این مدل دارای رزوه داخلی M16 و طول بدنه ۶۵ میلی‌متر است و برای اتصال‌های متناسب با ابعاد M16 قابل بررسی است. نسبت به مدل‌های کوچک‌تر، ابعاد بیشتری دارد و انتخاب آن نیازمند بررسی دقیق مشخصات مهار و شرایط بتن است. خرید انکر HKV فریکو سایز ۱۶ باید متناسب با الزامات فنی همان پروژه انجام شود.

مقایسه انکر HKV فریکو با مدل‌های دیگر

تجهیزات مکمل انکر HKV فریکو

برای اتصال این انکر در سیستم‌های تأسیساتی، تجهیزات مکمل شامل پیچ متری، مهره شش گوش، واشر، بست لوله و قطعات ساپورت هستند. این محصولات باید با سایز رزوه داخلی HKV هماهنگ باشند. برای انتخاب ابزار سوراخ‌کاری نیز می‌توان از دسته‌بندی مته کالا عمران استفاده کرد.

نکات فنی و محدودیت‌های انکر HKV فریکو

در این مدل انکر ، نبود لبه برجسته باعث می‌شود کنترل عمق قرارگیری اهمیت بیشتری داشته باشد.یعنی زمانی که سوراخکاری در بتن صورت گرفت و انکر به داخل حفره هدایت می کنید، انکر تا انتهای حفره جلو میرود و روی کار شما معلوم نیست. عملکرد مهار نیز به تناسب قطر سوراخ، سلامت بدنه و وضعیت بتن وابسته است. برای اتصالات باربر، سقفی حساس یا دارای الزامات سازه‌ای، ظرفیت مجاز باید از آزمایش معتبر همان محصول یا طراحی مهندسی تعیین شود.

قیمت انکر بولت HKV فریکو

در حال حاظر انکر بولت HKV فریکو FRICO در بازار ایران موجود نبوده و نمی شود قمیت دقیقی برای آن ارائه داد. برای مشاهده محصولات مشابه به دسته بندی انکر بولت ها مراجعه کنید.برای مشاوره تخصصی کارشناسان فروش کالا عمران در خدمت شما هستند

خرید انکر بولت HKV فریکو از کالا عمران

برای خرید انکر بولت HKV فریکو می‌توان سایز مناسب را براساس رزوه قطعه اتصال، ابعاد بدنه و شرایط بتن انتخاب کرد. این محصول ساخت چین بوده و با بدنه بدون لبه و شیار در چهار اندازه معرفی‌شده عرضه می‌شود. انتخاب انکر، مته بتن و ابزار نصب باید هماهنگ باشد. امکان بررسی و استعلام محصول از طریق فروشگاه کالا عمران به‌صورت حضوری و آنلاین فراهم است.

نظر کارشناسان کالا عمران درباره انکر HKV فریکو

در زمانی موجود بودن این محصول در بازار، انکر HKV فریکو یکی از محصولات پرفروش برای مشتریانی بود که به دنبال انکر از داخل رزوه بی لبه با قیمت مناسب هستند. از نظر فنی، مهم‌ترین ویژگی انکر HKV فریکو طراحی بدون لبه و شیار خارجی در کنار رزوه داخلی متریک است. این ساختار برای سیستم‌های اتصال تأسیساتی که به پیچ یا راد رزوه‌دار نیاز دارند قابل بررسی است. تفاوت آن با انکرهای لبه‌دار بیشتر در هندسه بدنه و کنترل موقعیت قرارگیری است و نباید به‌تنهایی نشانه ظرفیت باربری بیشتر یا کمتر تلقی شود. در انتخاب این محصول، تطبیق قطر واقعی، مشخصات نصب و شرایط مهندسی اتصال اهمیت دارد.
