رول بولت BA Plus آپولو میا
مشخصات اصلی کالا
رول بولت مکانیکی مخصوص بتن بدون ترک
عرضه در سایزهای M6 تا M20
دارای تأییدیه ETA Option 7
رزوه بلند برای انعطاف در نصب
دارای نشانگر کنترل عمق کاشت
مناسب بیسپلیت و سازههای فلزی
موجود در نسخههای گالوانیزه و استنلس
ویژگی های کلیدی کالا
تحلیل تخصصی هوش مصنوعی
بر اساس دادههای واقعی و کارشناسان
نقاط قوت
- تنوع بسیار زیاد طول: انتخاب دقیقتر براساس ضخامت قطعه را ممکن میکند.
- ETA Option 7: اطلاعات طراحی مشخص برای بتن بدون ترک در اختیار مهندس قرار میدهد.
- تنوع متریال: نسخه Zinc، HD، A2 و A4 امکان تطبیق با شرایط محیطی مختلف را فراهم میکنند.
نقاط ضعف
- مناسب نبودن برای بتن ترکدار: ETA این خانواده برای بتن بدون ترک است.
- فاقد ارزیابی لرزهای C1/C2: برای پروژه لرزهای باید انکر دیگری بررسی شود.
- تعدد زیاد Variantها: انتخاب تنها با قطر کافی نیست و طول و tfix باید کنترل شوند.
مشخصات فنی
جزئیات فنی و ویژگیهای ثبتشده برای این کالا
معرفی و بررسی محصول
توضیحات کامل محصول

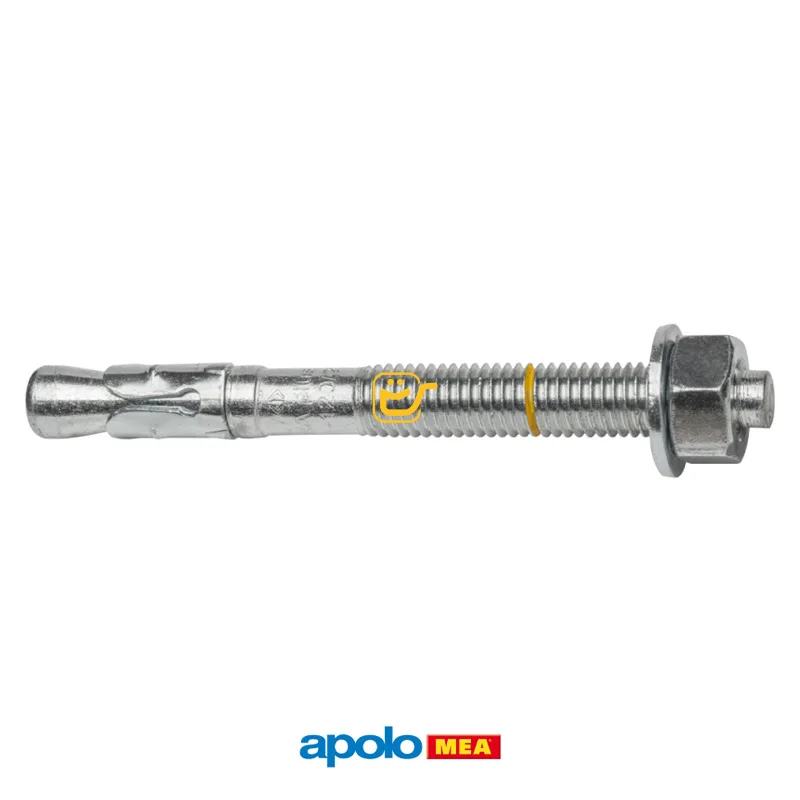

رول بولت BA Plus آپولو میا که با کد خانواده BAP نیز شناخته میشود، یک رول بولت مکانیکی فولادی از نوع Bolt Anchor است که برای اجرای اتصالات سنگین در بتن بدون ترک طراحی شده است. این محصول با مکانیزم انبساط کنترلشونده با گشتاور کار میکند؛ به این معنا که با بستن مهره، مخروط انتهایی داخل کلیپس انبساطی حرکت کرده و کلیپس را به دیواره سوراخ فشار میدهد. طراحی و تولید این محصول در کشور آلمان و توسط مهندسان شرکت آپولو میا صورت گرفته است.
خانواده BA Plus از قطر M6 تا M20 تولید میشود و به دلیل طول رزوه زیاد و تنوع طول کلی، برای صفحات و قطعاتی با ضخامتهای متفاوت قابل انتخاب است. سازنده این محصول را بهعنوان انکر استاندارد خود برای Heavy-duty Application در بتن معرفی میکند.
کاربرد رول بولت BA Plus آپولو میا و مناسب چه کسانی است؟
BA Plus برای نصب بیسپلیت، سازههای فلزی، کنسول، هندریل، نردبان، تجهیزات مکانیکی، ماشینآلات، ساپورت تأسیسات و اتصالات عمومی صنعتی به بتن بدون ترک کاربرد دارد. این خانواده بهویژه برای پیمانکار یا نصابی مناسب است که نیاز به یک انکر مکانیکی ETAدار دارد اما پروژه او الزام بتن ترکدار یا لرزهای ندارد. در چنین شرایطی استفاده از یک انکر Option 1 یا C1/C2 الزاماً مزیت اقتصادی ایجاد نمیکند و BA Plus میتواند انتخاب سادهتر و اقتصادیتری باشد.
مخروط گرد و کلیپس انبساطی
مخروط انتهایی BA Plus با فرم گرد طراحی شده تا هنگام ورود انکر به سوراخ و اجرای نصب عبوری، گیرکردن و آسیب احتمالی کاهش پیدا کند. هنگام بستن مهره، مخروط وارد بخش انبساطی شده و کلیپس به دیواره بتن فشار میآورد. این بخش مهمترین قسمت انتقال بار در رول بولت است و به همین دلیل قطر سوراخ، عمق کاشت و گشتاور نصب باید دقیقاً با سایز انکر هماهنگ باشند.
علامت عمق کاشت
BA Plus دارای Setting Depth Marking Ring است. این علامت به نصاب کمک میکند در مرحله اجرا کنترل سادهتری روی عمق قرارگیری انکر داشته باشد و احتمال نصب ناقص را کاهش دهد. در پروژههای پرتعداد، همین جزئیات ساده میتواند کنترل کیفیت اجرای رول بولتها را آسانتر کند.
رزوه بلند و انعطاف بالا در انتخاب طول
تمام سایزهای BA Plus رزوه نسبتاً بلندی دارند. به همین دلیل در یک قطر مشخص میتوان مدلهای متعددی برای ضخامتهای مختلف بیسپلیت یا سازه انتخاب کرد. برای مثال در M12، مدلهای استاندارد از طول 110 تا 180 میلیمتر وجود دارند و نسخههای دارای واشر بزرگ حتی تا طول 320 میلیمتر تولید شدهاند. بنابراین در سفارش BA Plus فقط گفتن «M12» کافی نیست؛ باید طول کلی یا tfix نیز مشخص شود.
محافظت رزوه هنگام کوبش
طراحی انتهای رزوه BA Plus بهگونهای است که در زمان کوبیدن انکر داخل سوراخ، ضربه مستقیماً باعث تخریب قسمت رزوهدار اصلی نشود. این ویژگی در نصبهای کارگاهی اهمیت دارد، زیرا آسیب به رزوه میتواند باز و بستهشدن مهره و اعمال گشتاور صحیح را مختل کند.
فولاد شکلدهی سرد
براساس اطلاعات سازنده، بدنه و رزوه BA Plus با Cold Forming تولید میشوند. هدف از این روش، دستیابی به دقت ابعادی و سختی مناسب در بدنه و رزوه است.
تأییدیه Option 7 برای بتن بدون ترک
ETA-12/0142 نسخه فعلی، BA Plus را برای بتن بدون ترک C20/25 تا C50/60 و بارهای استاتیکی و شبهاستاتیکی پوشش میدهد. این ETA بهصراحت برای عملکرد لرزهای C1 و C2 عبارت No Performance Assessed را درج کرده است. همچنین مقاومت در برابر حریق ارزیابی نشده؛ تنها Reaction to Fire برابر Class A1 است. بنابراین BA Plus نباید بهعنوان رول بولت لرزهای یا دارای R120 معرفی شود.
نسخههای مختلف BA Plus
این خانواده فقط یک پوشش ندارد:
نسخه | متریال | شرایط اصلی مصرف |
|---|---|---|
BA Plus | فولاد با پوشش روی | محیط داخلی خشک |
BA Plus HD | فولاد گالوانیزه گرم | محیط داخلی خشک طبق DoP |
BA Plus A2 | استنلس استیل A2 | داخل و خارج، CRC II |
BA Plus A4 | استنلس استیل A4 | داخل و خارج، CRC III |
نسخههای A2 و A4 در قطرهای M8 تا M16 تحت DoP فعلی قرار دارند.
جدول معرفی رول بولت BA Plus آپولو میا
مشخصه | مقدار |
|---|---|
نوع محصول | Bolt Anchor |
مکانیزم | انبساط کنترلشونده با گشتاور |
سایزبندی | M6 تا M20 |
بتن اصلی | بتن بدون ترک |
کلاس بتن | C20/25 تا C50/60 |
ETA | ETA-12/0142 |
ارزیابی | Option 7 |
بار استاتیکی | دارد |
بار شبهاستاتیکی | دارد |
لرزهای C1 | ارزیابی نشده |
لرزهای C2 | ارزیابی نشده |
Reaction to Fire | Class A1 |
Resistance to Fire | ارزیابی نشده |
روش نصب | Through fixing |
رزوه بلند | دارد |
نشانگر عمق | دارد |
مناسب سنگ طبیعی متراکم | بهصورت محدود تا M8 |
نسخه استاندارد | Zinc-plated |
نسخه HD | دارد |
نسخه A2 | دارد |
نسخه A4 | دارد |
عمر مفروض در ETA | حداقل 50 سال |
معیار انتخاب سایز مناسب رول بولت BA Plus آپولو میا
انتخاب صحیح بر اساس قطر، ضخامت قطعه، عمق مؤثر کاشت، مقاومت بتن، فاصله لبه و میزان بار انجام میشود.
در نامی مانند:
BA Plus 10x125/50
عدد 10 قطر مته و رزوه M10 را نشان میدهد، 125 میلیمتر طول کلی انکر است و 50 میلیمتر ضخامت قابل اتصال tfix آن Variant را مشخص میکند. طول بیشتر بهتنهایی به معنی افزایش ظرفیت نیست؛ ممکن است فقط برای اتصال یک صفحه یا سازه ضخیمتر طراحی شده باشد.
جدول سایزبندی رول بولت BA Plus آپولو میا
مدل | کد رسمی | قطر مته | عمق سوراخ | hef | طول کلی | tfix |
|---|---|---|---|---|---|---|
6x45/5 | 9645BAP | 6 | 38 | 25 | 45 | 5 |
6x60/10 | 9660BAP | 6 | 48 | 35 | 60 | 10 |
6x80/30 | 9680BAP | 6 | 48 | 35 | 80 | 30 |
6x100/50 | 96100BAP | 6 | 48 | 35 | 100 | 50 |
8x50/5 | 9850BAP | 8 | 40 | 25 | 50 | 5 |
8x75/10 | 9875BAP | 8 | 60 | 45 | 75 | 10 |
8x85/20 | 9885BAP | 8 | 60 | 45 | 85 | 20 |
8x95/30 | 9895BAP | 8 | 60 | 45 | 95 | 30 |
8x115/50 | 98115BAP | 8 | 60 | 45 | 115 | 50 |
8x135/70 | 98135BAP | 8 | 60 | 45 | 135 | 70 |
10x60/10 | 91060BAP | 10 | 42 | 27 | 60 | 10 |
10x75/10 | 91075BAP | 10 | 55 | 40 | 75 | 10 |
10x85/10 | 91085BAP | 10 | 65 | 50 | 85 | 10 |
10x92/17 | 91092BAP | 10 | 65 | 50 | 92 | 17 |
10x105/30 | 910105BAP | 10 | 65 | 50 | 105 | 30 |
10x125/50 | 910125BAP | 10 | 65 | 50 | 125 | 50 |
10x145/70 | 910145BAP | 10 | 65 | 50 | 145 | 70 |
10x175/100 | 910175BAP | 10 | 65 | 50 | 175 | 100 |
12x70/2 | 91270BAP | 12 | 58 | 38 | 70 | 2 |
12x110/10 | 912110BAP | 12 | 90 | 70 | 110 | 10 |
12x120/20 | 912120BAP | 12 | 90 | 70 | 120 | 20 |
12x130/30 | 912130BAP | 12 | 90 | 70 | 130 | 30 |
12x150/50 | 912150BAP | 12 | 90 | 70 | 150 | 50 |
12x180/80 | 912180BAP | 12 | 90 | 70 | 180 | 80 |
16x95/10 | 91695BAP | 16 | 75 | 50 | 95 | 10 |
16x135/15 | 916135BAP | 16 | 110 | 85 | 135 | 15 |
16x150/30 | 916150BAP | 16 | 110 | 85 | 150 | 30 |
16x180/60 | 916180BAP | 16 | 110 | 85 | 180 | 60 |
16x200/80 | 916200BAP | 16 | 110 | 85 | 200 | 80 |
20x110/10 | 920110BAP | 20 | 90 | 60 | 110 | 10 |
20x160/20 | 920160BAP | 20 | 130 | 100 | 160 | 20 |
20x215/75 | 920215BAP | 20 | 130 | 100 | 215 | 75 |
20x270/130 | 920270BAP | 20 | 130 | 100 | 270 | 130 |
مدلهای کوتاه مشخصشده در دیتاشیت مثل 6x45/5، 8x50/5، 10x60/10، 10x75/10، 12x70/2، 16x95/10 و 20x110/10 در TDS بهعنوان non-approved anchor sizes از نظر ETA تفکیک شدهاند؛ بنابراین برای پروژه دارای الزام ETA باید Variant دقیق بررسی شود.
توضیح سایزهای رول بولت BA Plus آپولو میا
رول بولت BA Plus آپولو میا سایز M6
رول بولت BA Plus آپولو میا M6 کوچکترین قطر این خانواده است و با مته 6 میلیمتری استفاده میشود. در مدلهای استاندارد، عمق مؤثر اصلی 35 میلیمتر است و طولهای 60، 80 و 100 میلیمتری امکان نصب قطعات با ضخامت 10 تا 50 میلیمتر را فراهم میکنند. مدل کوتاه 6x45/5 عمق کاشت 25 میلیمتر دارد و در دیتاشیت از سایزهای خارج از ETA تفکیک شده است. M6 برای صفحات نازک، بستها و اتصالات سبکتر مناسبتر است و برای پروژههای سنگین یا نیازمند ظرفیت بالاتر، قطرهای M8 یا M10 معمولاً دامنه طراحی بیشتری ایجاد میکنند.
رول بولت BA Plus آپولو میا سایز M8
رول بولت BA Plus آپولو میا M8 با مته 8 میلیمتری و عمق مؤثر اصلی 45 میلیمتر، یکی از سایزهای کاربردی برای ساپورت، کنسول، هندریل و صفحات فلزی متوسط است. Variantهای 75، 85، 95، 115 و 135 میلیمتری ضخامت اتصال 10 تا 70 میلیمتر را پوشش میدهند. در دیتاشیت بار کششی مجاز این قطر در بتن بدون ترک C20/25 حدود 7.3 kN و بار برشی 6.5 kN اعلام شده است. مدل 8x50/5 با عمق 25 میلیمتر جزو Variantهای خارج از ETA اصلی است.
رول بولت BA Plus آپولو میا سایز M10
رول بولت BA Plus آپولو میا M10 با عمق مؤثر اصلی 50 میلیمتر، مته 10 میلیمتری و گشتاور نصب 30 نیوتنمتر، سایزی متعادل برای بسیاری از بیسپلیتها و ساپورتهای صنعتی است. مدلهای اصلی از 85 تا 175 میلیمتر امکان نصب قطعات با ضخامت 10 تا 100 میلیمتر را ایجاد میکنند. M10 نسبت به M8 سطح مقطع و ظرفیت برشی بیشتری دارد، اما به حداقل ضخامت عضو بتنی و فاصله بیشتر از لبه نیز نیاز پیدا میکند.
رول بولت BA Plus آپولو میا سایز M12
رول بولت BA Plus آپولو میا M12 برای اتصالات متوسط تا سنگین مناسب است و مدلهای ETAدار اصلی آن عمق مؤثر 70 میلیمتر دارند. طولهای 110، 120، 130، 150 و 180 میلیمتری برای ضخامت قطعه 10 تا 80 میلیمتر تولید میشوند. گشتاور نصب استاندارد این سایز 50 نیوتنمتر است و دیتاشیت برای بتن بدون ترک C20/25 بار کششی مجاز 9.5 kN و بار برشی 9.5 kN اعلام میکند. نسخههای بسیار بلند با واشر DIN 440 نیز برای اتصال چوبی تولید شدهاند.
رول بولت BA Plus آپولو میا سایز M16
رول بولت BA Plus آپولو میا M16 با عمق مؤثر اصلی 85 میلیمتر و مته 16 میلیمتری برای بیسپلیت، تجهیزات صنعتی و سازههای فلزی سنگینتر مناسب است. مدلهای استاندارد ETAدار از 135 تا 200 میلیمتر طول دارند و ضخامت قطعه 15 تا 80 میلیمتر را پوشش میدهند. گشتاور نصب 110 نیوتنمتر است و افزایش قطر نسبت به M12 موجب افزایش قابل توجه ظرفیت برشی میشود. مدل 16x95/10 با عمق 50 میلیمتر در دسته Variantهای خارج از ETA تفکیک شده است.
رول بولت BA Plus آپولو میا سایز M20
رول بولت BA Plus آپولو میا M20 بزرگترین قطر خانواده BA Plus است. مدلهای اصلی با عمق مؤثر 100 میلیمتر در طولهای 160، 215 و 270 میلیمتر تولید میشوند و امکان اتصال قطعات تا ضخامت 130 میلیمتر را فراهم میکنند. گشتاور نصب این قطر 180 نیوتنمتر است. طبق جدول دیتاشیت، بار مجاز کششی M20 در بتن C20/25 حدود 19.8 kN و بار برشی آن 24 kN است. بهدلیل قطر، عمق و گشتاور زیاد، M20 باید فقط در جایی انتخاب شود که طراحی پروژه واقعاً چنین ظرفیتی را نیاز دارد.
بررسی فنی رول بولت BA Plus آپولو میا در سایزهای مختلف
سایز | hef اصلی | Tinst | آچار | حداقل ضخامت بتن | بار کششی مجاز | بار برشی مجاز |
|---|---|---|---|---|---|---|
M6 | 35 mm | 8 Nm | 10 mm | 100 mm | 3.6 kN | 3.0 kN |
M8 | 45 mm | 15 Nm | 13 mm | 100 mm | 7.3 kN | 6.5 kN |
M10 | 50 mm | 30 Nm | 17 mm | 120 mm | 7.6 kN | 8.5 kN |
M12 | 70 mm | 50 Nm | 19 mm | 140 mm | 9.5 kN | 9.5 kN |
M16 | 85 mm | 110 Nm | 24 mm | 200 mm | 11.9 kN | 14.6 kN |
M20 | 100 mm | 180 Nm | 30 mm | 200 mm | 19.8 kN | 24.0 kN |
مقادیر باربری بالا مربوط به یک انکر منفرد در بتن C20/25 و بدون اثر منفی فاصله از لبه و سایر انکرها هستند و نباید مستقیماً بهعنوان ظرفیت نهایی هر اتصال استفاده شوند.
مقایسه رول بولت BA Plus آپولو میا
محصول | بتن بدون ترک | بتن ترکدار | لرزهای | سایزبندی | نقطه تمایز | مناسب برای |
|---|---|---|---|---|---|---|
BA Plus آپولو میا | بله | خیر | ارزیابی نشده | M6-M20 | Option 7، تنوع طول بالا | اتصال عمومی و سنگین در بتن بدون ترک |
BAZ آپولو میا | بله | بله | C1 | M8-M16 تحت ETA | Option 1 | پروژه ترکدار و C1 |
Fischer FBN II | بله | خیر | ETA اصلی بدون لرزه | M6-M20 | اقتصادی و عمق کاشت متنوع | بتن بدون ترک |
Hilti HST4 | بله | بله | C1/C2 | M8-M20 | عمق کاشت متغیر و ظرفیت بالا | اتصال حساس و پرظرفیت |
BA Plus و Fischer FBN II از نظر Intent فنی نزدیکتر هستند؛ هر دو برای بتن بدون ترک گزینههای اصلی محسوب میشوند. BAZ و HST4 سطح تأییدیه گستردهتری برای بتن ترکدار و بار لرزهای دارند.
محصولات و تجهیزات مرتبط با رول بولت BA Plus آپولو میا
برای اجرای صحیح BA Plus به مته بتن با قطر دقیق انکر، بتنکن یا دریل چکشی مناسب، تجهیزات تمیزکاری سوراخ و ترکمتر نیاز است. در پروژههای چوبی نیز Variantهای دارای واشر بزرگ DIN 440 یا ISO 7094 باید جداگانه بررسی شوند و نباید واشر استاندارد را با نسخه Large Washer اشتباه گرفت. برای نصب صحیح رول بولت BAP آپولو میا نیاز به دریل مناسب و مته با سایز درست هستید که تنوع این محصولات را می توانید در سایت کالا عمران مشاهده و خریداری کنید.
نحوه استفاده صحیح از رول بولت BA Plus آپولو میا
ابتدا سوراخ با قطر و حداقل عمق مشخصشده برای Variant ایجاد میشود. سوراخ باید تمیز و فاقد گردوغبار آزاد باشد. رول بولت از میان قطعه نصبشونده داخل سوراخ قرار گرفته و با ضربه کنترلشده تا عمق موردنظر نشانده میشود. در مرحله آخر، مهره با ترکمتر و مقدار گشتاور مخصوص همان قطر بسته میشود. بستن بیش از حد یا کمتر از حد میتواند شرایط انبساط واقعی انکر را از طراحی خارج کند.
نکات ایمنی و نگهداری رول بولت BA Plus آپولو میا
نسخه BA Plus استاندارد گالوانیزه برای محیط داخلی خشک تعریف شده است. برای محیط خارجی باید نسخه A2 یا A4 متناسب با رده خوردگی بررسی شود. BA Plus برای بتن بدون ترک است و نباید صرفاً بهدلیل قطر بالا در بتن ترکدار یا پروژه لرزهای استفاده شود. در چنین پروژهای BAZ، BAZ Plus یا انکر تخصصی دیگری باید مطابق محاسبات بررسی شود.
قیمت رول بولت BA Plus آپولو میا
قیمت رول بولت BA Plus آپولو میا به قطر رزوه، طول کلی، ضخامت قابل اتصال، جنس و پوشش سطح بستگی دارد. برای مثال BA Plus M10-85/10 و M10-175/100 هر دو رزوه M10 دارند، اما مقدار فولاد، طول و کاربرد کاملاً متفاوتی دارند و طبیعتاً قیمت یکسانی نخواهند داشت. نسخههای HD، A2 و A4 نیز به دلیل تفاوت پوشش و متریال در رده قیمتی متفاوتی قرار میگیرند. هنگام استعلام قیمت روز رول بولت BAP بهتر است کد کامل محصول اعلام شود.
خرید رول بولت BA Plus آپولو میا از کالا عمران
برای خرید رول بولت BA Plus آپولو میا بهصورت آنلاین و حضوری از کالا عمران ابتدا قطر، طول، ضخامت بیسپلیت و وضعیت بتن پروژه مشخص شود. کارشناسان کالا عمران میتوانند بین سایزهای M6، M8، M10، M12، M16 و M20 و همچنین طولهای مختلف هر قطر، مدل متناسب با شرایط نصب را بررسی کنند. در سفارشهای پروژهای اعلام کد دقیق مانند 910125BAP یا 912150BAP از اشتباه میان رول بولتهای همقطر با طول متفاوت جلوگیری میکند. در صورت عدم موجودی این محصول می توانید محصولات مشابه را در دسته رول بولت فروشگاه کالا عمران مشاهده و خریداری کنید.
جمعبندی رول بولت BA Plus آپولو میا
BA Plus یک رول بولت انبساطی ETAدار برای اتصالات استاتیکی و شبهاستاتیکی در بتن بدون ترک است. سایزبندی M6 تا M20، رزوه بلند، تنوع طول زیاد و نسخههای مختلف پوشش، امکان استفاده در پروژههای متنوع را فراهم میکنند. مهمترین نکته انتخاب، تفکیک قطر از طول و ضخامت قابل اتصال است. این محصول برای بتن ترکدار یا لرزهای انتخاب اصلی نیست و در آن شرایط باید خانوادهای با تأییدیه گستردهتر بررسی شود.
نظر کارشناسان کالا عمران درباره رول بولت BA Plus آپولو میا
از دید کارشناسان کالا عمران، رول بولت BA Plus آپولو میا برای پروژههایی که بستر بتن بدون ترک دارند و به یک انکر مکانیکی معتبر با تنوع طول بالا نیاز دارند، انتخاب فنی قابل اتکایی است. M8 و M10 برای بسیاری از ساپورتها و صفحات متوسط کافی هستند، درحالیکه M12، M16 و M20 زمانی منطقیتر میشوند که ضخامت بیسپلیت یا بار اتصال افزایش پیدا کند. در خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است علاوه بر قطر، طول کامل و tfix نیز کنترل شود. محدودیت اصلی BA Plus نبود ارزیابی برای بتن ترکدار و لرزهای است؛ در پروژهای با چنین الزامی، انتخاب BAZ یا سیستمهای تخصصیتر نسبت به بزرگتر کردن صرف قطر BA Plus منطقیتر خواهد بود.
