انکر بولت SA Plus آپولو میا

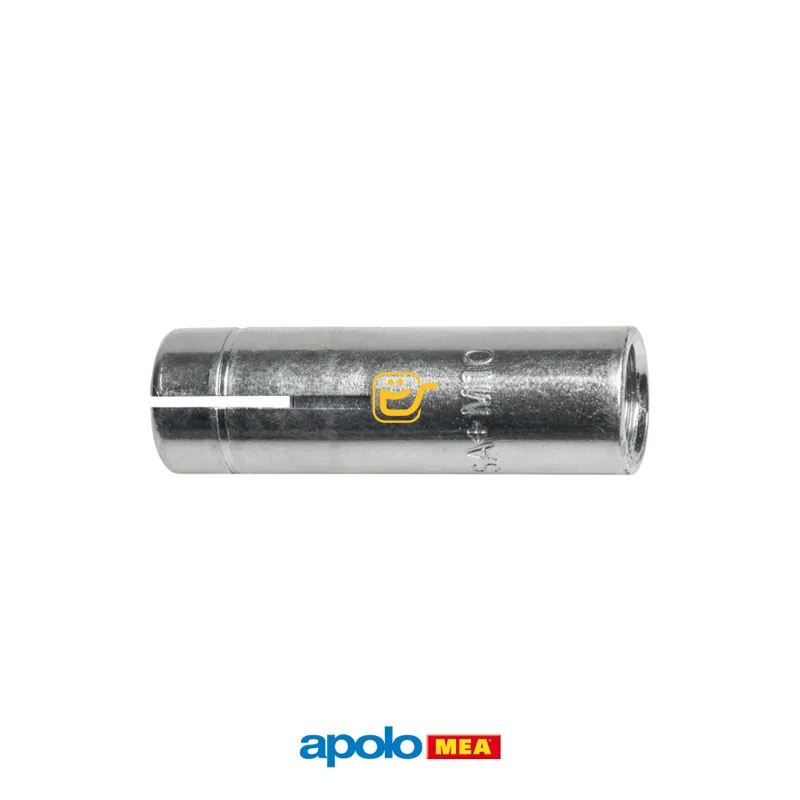

انکر بولت SA Plus آپولو میا یک انکر بولت مکانیکی توکار با رزوه داخلی است که برای ایجاد نقطه اتصال در بتن به کار می‌رود. این محصول در گروه انکرهای از داخل رزوه Drop-in قرار دارد و با نام انکر ضربه‌ای یا انکر رزوه داخل نیز شناخته می‌شود. بدنه داخل سوراخ بتن قرار می‌گیرد و انبساط آن با ابزار نصب مخصوص فعال می‌شود؛ سپس اتصال پیچ یا راد رزوه‌دار به رزوه داخلی امکان‌پذیر خواهد بود. ساختار توکار محصول برای پروژه‌هایی کاربرد دارد که به محل اتصال رزوه‌ای داخل بتن نیاز دارند و نمی‌خواهند یک میله رزوه‌دار ثابت از سطح بیرون بماند. طراحی این محصول توسط مهندسان شرکت آپولو میا و در کشور آلمان صورت گرفته است.

کاربرد انکر بولت SA Plus آپولو میا

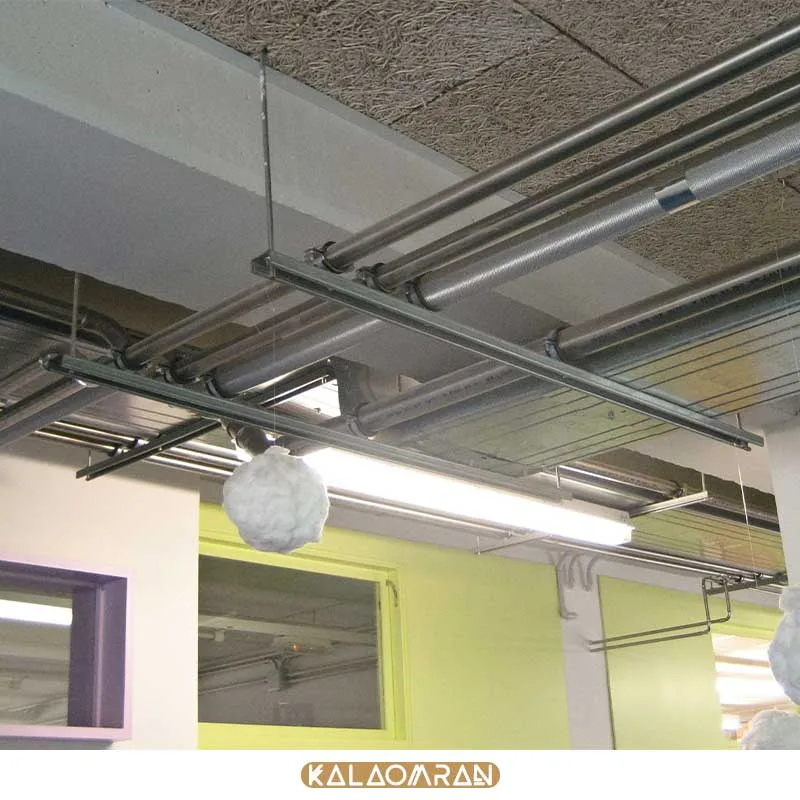

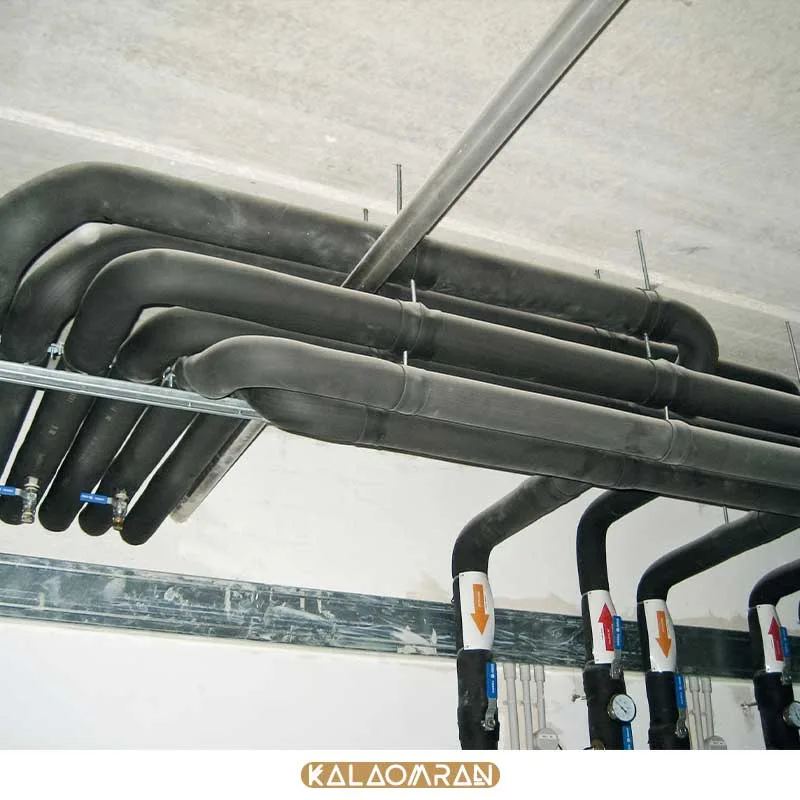

کاربردهای این انکر بولت شامل اتصالات سقفی، نگهدارنده خطوط لوله، ساپورت سینی کابل، سیستم‌های اسپرینکلر و کنسول‌های تأسیساتی است. رزوه داخلی امکان اتصال پیچ یا راد سازگار را فراهم می‌کند و برای اجرای مجموعه‌هایی که قطعات نگهدارنده آن‌ها با اتصال رزوه‌ای مونتاژ می‌شوند، کاربرد دارد. انتخاب تعداد و محل انکرها باید بر اساس طراحی سیستم انجام شود؛ زیرا وزن تجهیزات، جهت نیرو و وضعیت بتن در عملکرد اتصال مؤثر هستند. برای آجر سوراخ‌دار، بلوک سبک یا گچ‌برگ نیز باید اتصال مخصوص همان بستر انتخاب شود و مشخصات این انکر بتنی به آن مصالح تعمیم داده نشود.

ساختار و عملکرد انکر بولت SA Plus

ساختار این انکر از غلاف فلزی و مخروط داخلی تشکیل شده است. ابزار نصب، مخروط را در غلاف جابه‌جا می‌کند و بخش انبساطی بدنه را با دیواره سوراخ درگیر می‌سازد. بنابراین فعال‌شدن صحیح انکر به ابزار جاگذاری متناسب با سایز وابسته است و بستن پیچ به‌تنهایی جایگزین این مرحله نیست. ابزارهای ESW و ESW Pro برای نصب این خانواده معرفی شده‌اند. پس از اجرای صحیح، پیچ یا راد قابلیت بازشدن دارد، اما این موضوع به معنی بیرون‌آوردن و استفاده مجدد از بدنه منبسط‌شده انکر نیست.

این سبک از انکر از نوع بدون لبه بوده و نداشتن لبه این امکان را به شما می دهد که انکر را تا انتهای حفره ایجاد شده هدایت کنید. در نمونه های لبه دار، انکر از لبه حفره داخل تر نمی تواند برود و در ابتدای حفره قرار میگیرد. در صورت عدم موجودی انکر بولت SA Plus می توانید نمونه محصولات مشابه را در دسته انکر بولت سایت کالا عمران مشاهده و خریداری کنید.

جنس بدنه و شرایط محیطی

نسخه مورد بررسی از فولاد با پوشش روی ساخته شده و بدنه آن بدون یقه است. پوشش روی را نباید معادل فولاد زنگ‌نزن A4 دانست؛ انتخاب اتصال برای محیط مرطوب، فضای باز یا شرایط خورنده نیازمند بررسی جداگانه جنس و شرایط بهره‌برداری است. در مدارک تأییدیه این نسخه، استفاده در محیط داخلی خشک مبنا قرار گرفته است. در نتیجه، هنگام ثبت ویژگی‌های محصول باید عبارت «فولادی با پوشش روی» درج شود و عنوان‌هایی مانند «استیل»، «ضدزنگ مطلق» یا «مناسب تمام شرایط آب‌وهوایی» برای آن استفاده نشود.

جدول سایزبندی انکر بولت SA Plus آپولو میا

جدول زیر شش سایز معرفی‌شده در صفحه محصول را نشان می‌دهد. تمام اندازه‌های طولی بر حسب میلی‌متر هستند. ستون عمق ورود پیچ، مقدار درگیری داخل انکر است و نباید با طول کل پیچ یا طول راد اشتباه گرفته شود؛ ضخامت قطعه متصل‌شونده نیز در انتخاب طول پیچ نقش دارد.

انکر بولت SA Plus آپولو میا سایز M6

سایز M6 با کد رسمی 96SAP دارای رزوه داخلی ۶ میلی‌متری و طول بدنه ۲۵ میلی‌متر است. برای این مدل قطر سوراخ ۸ میلی‌متر، عمق سوراخ ۲۷ میلی‌متر و محدوده ورود پیچ ۶ تا ۱۱ میلی‌متر درج شده است. بسته کارخانه آن ۱۰۰ عدد دارد. این سایز برای اتصال قطعات رزوه‌دار M6 بررسی می‌شود و از نظر ابعاد، کوچک‌ترین گزینه جدول حاضر است. انتخاب آن برای تجهیزات سقفی باید در چارچوب سیستم غیرسازه‌ای با اتصالات متعدد و شرایط تأییدیه مربوط انجام شود؛ کوچک‌بودن انکر به‌تنهایی معیار تعیین وزن مجاز تجهیزات نیست.

انکر بولت SA Plus آپولو میا سایز M8

مدل M8 با کد 98SAP برای پیچ یا راد دارای رزوه M8 طراحی شده و طول انکر آن ۳۰ میلی‌متر است. قطر مته این مدل ۱۰ میلی‌متر است و عمق سوراخ معرفی‌شده به ۳۲ میلی‌متر می‌رسد. عمق ورود پیچ باید در محدوده ۸ تا ۱۳ میلی‌متر قرار بگیرد و بسته‌بندی کارخانه شامل ۱۰۰ عدد انکر است. این سایز در هر دو مدرک مربوط به بتن بدون ترک و سیستم‌های غیرسازه‌ای چنداتصالی در بتن ترک‌دار حضور دارد؛ بااین‌حال، شرایط طراحی این دو کاربرد متفاوت است و نباید صرف وجود تأییدیه را به تمام شیوه‌های نصب تعمیم داد.

انکر بولت SA Plus آپولو میا سایز M10

سایز M10 با کد رسمی 910SAP دارای طول ۴۰ میلی‌متر است و برای سوراخی با قطر ۱۲ میلی‌متر معرفی می‌شود. عمق سوراخ درج‌شده برای آن ۴۳ میلی‌متر و محدوده ورود پیچ ۱۰ تا ۱۶ میلی‌متر است. این مدل در جعبه‌های ۵۰ عددی عرضه می‌شود و برای مجموعه‌هایی بررسی می‌شود که اتصال رزوه‌ای آن‌ها M10 است. نسبت به M8 به فضای بیشتری داخل بتن نیاز دارد؛ بنابراین ضخامت عضو بتنی و فاصله محل نصب از لبه باید کنترل شود. وجود رزوه بزرگ‌تر نیز به‌تنهایی به معنی مجازبودن هر بار یا هر آرایش اتصال نیست.

انکر بولت SA Plus آپولو میا سایز M12

مدل M12 با کد 912SAP دارای طول بدنه ۵۰ میلی‌متر، قطر سوراخ ۱۵ میلی‌متر و عمق سوراخ معرفی‌شده ۵۴ میلی‌متر است. محدوده ورود پیچ در این سایز ۱۲ تا ۲۳ میلی‌متر بوده و تعداد هر جعبه کارخانه ۵۰ عدد است. هنگام انتخاب پیچ یا راد، رزوه داخلی M12 باید مبنای تطبیق قرار بگیرد، نه قطر ۱۵ میلی‌متری سوراخ. کاربرد تأییدشده این مدل در مدرک ETA-13/0372 مربوط به بتن بدون ترک است؛ بنابراین برای پروژه‌ای که بتن آن ترک‌دار فرض می‌شود، نباید مشخصات سایزهای M6 تا M10 را به این مدل منتقل کرد.

انکر بولت SA Plus آپولو میا سایز M16

سایز M16 با کد 916SAP دارای طول ۶۵ میلی‌متر است و به سوراخی با قطر ۲۰ میلی‌متر نیاز دارد. عمق سوراخ معرفی‌شده ۷۰ میلی‌متر و بازه ورود پیچ ۱۶ تا ۳۲ میلی‌متر است. بسته کارخانه این مدل ۲۵ عدد دارد. افزایش ابعاد نسبت به M12، بررسی فضای موجود داخل بتن و موقعیت آرماتورها را ضروری‌تر می‌کند؛ انتخاب محل اتصال باید مطابق نقشه و شرایط پروژه انجام شود. این سایز نیز در دامنه تأییدیه بتن بدون ترک قرار دارد و ظرفیت قابل استفاده آن باید با توجه به بارگذاری و هندسه اتصال تعیین شود.

انکر بولت SA Plus آپولو میا سایز M20

مدل M20 با کد 920SAP بزرگ‌ترین گزینه فهرست این صفحه است. طول انکر ۸۰ میلی‌متر، قطر سوراخ ۲۵ میلی‌متر، عمق سوراخ ۸۵ میلی‌متر و محدوده ورود پیچ ۲۲ تا ۳۵ میلی‌متر است. تعداد جعبه کارخانه برای این مدل ۱۰ عدد درج شده است. این سایز باید با وضعیت موجودی و امکان تأمین مشخص عرضه شود. نکته تعیین‌کننده آن است که M20 در دامنه تأییدیه‌های مورد اشاره برای سایر سایزها قرار ندارد؛ بنابراین ابعاد بزرگ‌تر آن نباید به‌عنوان نشانه داشتن تأییدیه گسترده‌تر یا مجوز استفاده در اتصال حساس معرفی شود.

دامنه تأییدیه و انتخاب فنی

تأییدیه‌های این خانواده کاربردهای یکسانی را پوشش نمی‌دهند. برای سایزهای M6، M8 و M10، کاربرد در بتن ترک‌دار در قالب سیستم‌های غیرسازه‌ای با اتصالات متعدد بررسی شده است؛ یعنی طراحی باید شرایط توزیع و انتقال بار میان نقاط اتصال را رعایت کند. تأییدیه Option 7 برای سایزهای M8، M10، M12 و M16 مربوط به بتن بدون ترک است. در نتیجه، عنوان کلی «دارای ETA» بدون مشخص‌کردن سایز و نوع کاربرد، اطلاعات کافی برای انتخاب مهندسی فراهم نمی‌کند.

انتخاب نسخه مناسب از خانواده انکرهای توکار

در انتخاب انکر توکار، شکل لبه و جنس بدنه باید مستقل از سایز بررسی شوند. SA Plus مورد بحث، نسخه بدون یقه با پوشش روی است؛ مدل SAK Plus با کدهای SAPK یقه دارد و SA-N A4 خانواده‌ای با جنس فولاد زنگ‌نزن است. یکسان‌بودن رزوه داخلی میان دو محصول به معنی یکسان‌بودن تمام مشخصات، شرایط محیطی یا الزامات نصب آن‌ها نیست.

الزامات نصب و تجهیزات مرتبط

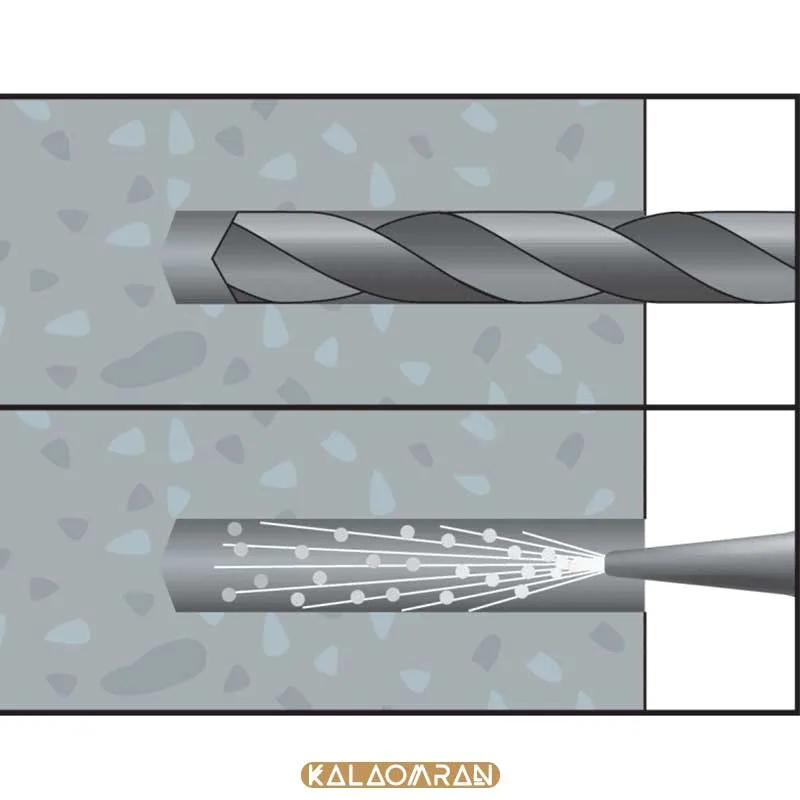

اجرای این اتصال به ابزار جاگذاری متناسب با سایز، مته مناسب بتن و پیچ یا راد سازگار نیاز دارد. کیفیت سوراخ، پاک‌سازی آن و کامل‌شدن انبساط داخلی بر نتیجه اتصال اثر دارند. نصاب حرفه‌ای باید عمق درگیری رزوه، گشتاور مجاز، فاصله از لبه و ضخامت بتن را مطابق دستور نصب همان سایز کنترل کند. انتخاب پیچ بیش‌ازحد بلند یا کوتاه با اتکا به طول ظاهری انکر صحیح نیست؛ طول اتصال رزوه‌ای داخل بدنه باید جداگانه بررسی شود. برای اتصالات سقفی و باربر، انتخاب و کنترل اجرای اتصال باید زیر نظر فرد متخصص انجام شود.

نگهداری و کنترل پیش از مصرف

انکرها باید در محیط خشک و بسته‌بندی مشخص نگهداری شوند تا رزوه و سطح بدنه در معرض آلودگی یا آسیب قرار نگیرند. جداسازی سایزها در انبار نیز اهمیت دارد؛ زیرا قطر رزوه داخلی با قطر سوراخ نصب متفاوت است و مخلوط‌شدن محصولات می‌تواند باعث انتخاب اشتباه شود. پیش از مصرف، سلامت رزوه، وضعیت پوشش و تطابق کد روی بسته با سایز موردنیاز بررسی شود. انکر دارای تغییرشکل، آسیب رزوه یا خوردگی محسوس باید از چرخه نصب کنار گذاشته شود.

قیمت انکر بولت SA Plus آپولو میا

قیمت انگر بولت SA Plus آپولو میا باید برای سایز انتخاب‌شده و واحد فروش مشخص ارائه شود. قیمت یک عدد انکر با قیمت جعبه کارخانه متفاوت است و تعداد جعبه‌ها نیز در این خانواده یکسان نیست. در سفارش پروژه‌ای، کد رسمی، تعداد موردنیاز و نوع عرضه باید در استعلام ثبت شود تا مقایسه پیشنهادها دقیق باشد. هزینه ابزار جاگذاری و پیچ یا راد موردنیاز نیز باید جداگانه بررسی شود. برای دریافت قیمت و بررسی امکان تأمین سایز موردنظر می‌توانید از طریق کالا عمران اقدام کنید.

نظر کارشناسی کالا عمران درباره انگر بولت SA Plus آپولو میا

مزیت اصلی این محصول، ایجاد اتصال رزوه‌ای توکار در بتن و امکان انتخاب میان چند سایز است. در ارزیابی فنی، تطابق رزوه با پیچ فقط نخستین مرحله انتخاب محسوب می‌شود؛ وضعیت بتن و دامنه تأییدیه اهمیت بیشتری دارند. برای مثال، M12 و M16 نباید صرفاً به دلیل بزرگ‌تربودن، جایگزین مدل مناسب بتن ترک‌دار تلقی شوند. خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است با اعلام سایز رزوه، کد محصول، شرایط محل نصب و تعداد موردنیاز انجام شود تا گزینه متناسب با مشخصات پروژه بررسی شود.
