توضیحات

اطلاعات تکمیلی و راهنمای انتخاب محصول

ساعت اندیکاتور یا ساعت اندازه‌گیری ابزاری برای کنترل جابه‌جایی‌های کوچک، بررسی لنگی و مقایسه موقعیت سطوح در ماشین‌کاری، مونتاژ و کنترل کیفیت است. این تجهیزات در انواع عقربه‌ای، دیجیتال و شیطانکی کاربرد دارند و معمولاً با پایه یا نگهدارنده مناسب استفاده می‌شوند. هنگام خرید ساعت اندیکاتور باید دامنه حرکت، تقسیم‌بندی، خطای مجاز، جهت تماس و کیفیت استقرار مجموعه را در کنار یکدیگر بررسی کرد.

ساعت اندیکاتور چیست و چه کاربردی دارد؟

ساعت اندیکاتور تغییر موقعیت نقطه تماس را نسبت به یک مرجع مشخص نشان می‌دهد. این ابزار در بررسی لنگی شفت، کنترل جابه‌جایی قطعه، تنظیم موقعیت تجهیزات و مقایسه اختلاف ارتفاع سطوح کاربرد دارد. در بسیاری از این فعالیت‌ها، هدف اندازه‌گیری مستقیم یک بعد مطلق نیست؛ بلکه مشخص کردن تغییرات نسبت به مقدار یا موقعیت مرجع است.

برای مثال، هنگام بررسی تغییر موقعیت سطح یک قطعه، می‌توان اختلاف قرائت‌ها را در شرایط کنترل‌شده مقایسه کرد. نتیجه نهایی به نحوه استقرار قطعه، جهت تماس و پایداری نگهدارنده بستگی دارد. در میان ابزارهای سنجش، ساعت اندیکاتور ابزار مهمی برای اندازه‌گیری مقایسه‌ای است، اما نباید آن را جایگزین تمام ابزارهای سنجش ابعادی دانست.

تفاوت ساعت اندیکاتور میله‌ای و شیطانکی

ساعت اندیکاتور میله‌ای با حرکت محوری عضو اندازه‌گیری کار می‌کند. این ساختار برای سنجش تغییرات در راستای مناسب محور تماس کاربرد دارد و در کنترل لنگی یا جابه‌جایی قطعات قابل‌استفاده است. هنگام خرید باید دامنه حرکت، وضعیت محور و امکان استقرار عمود بر سطح موردنظر بررسی شود.

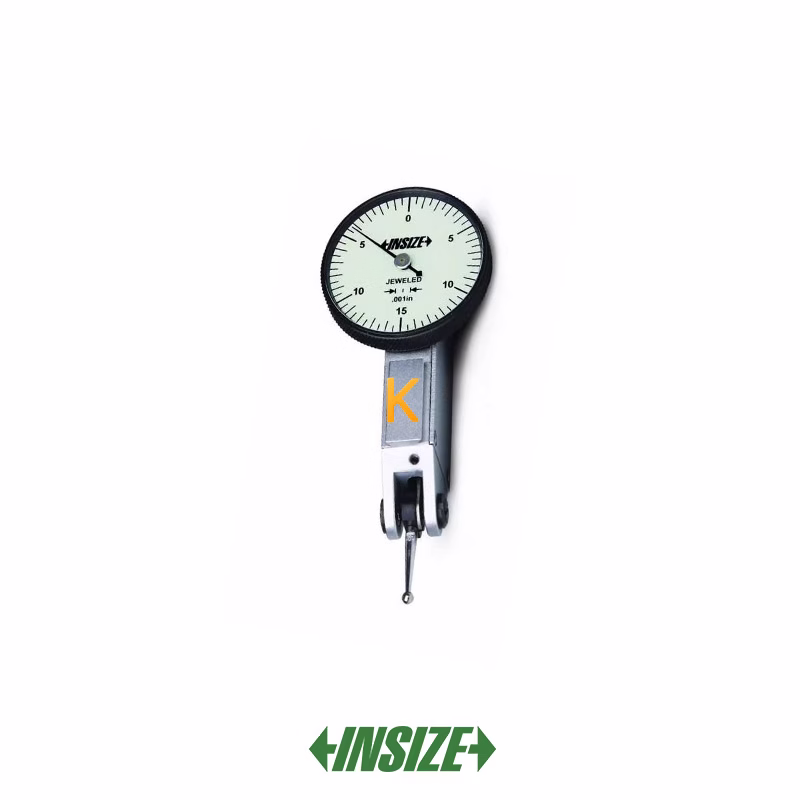

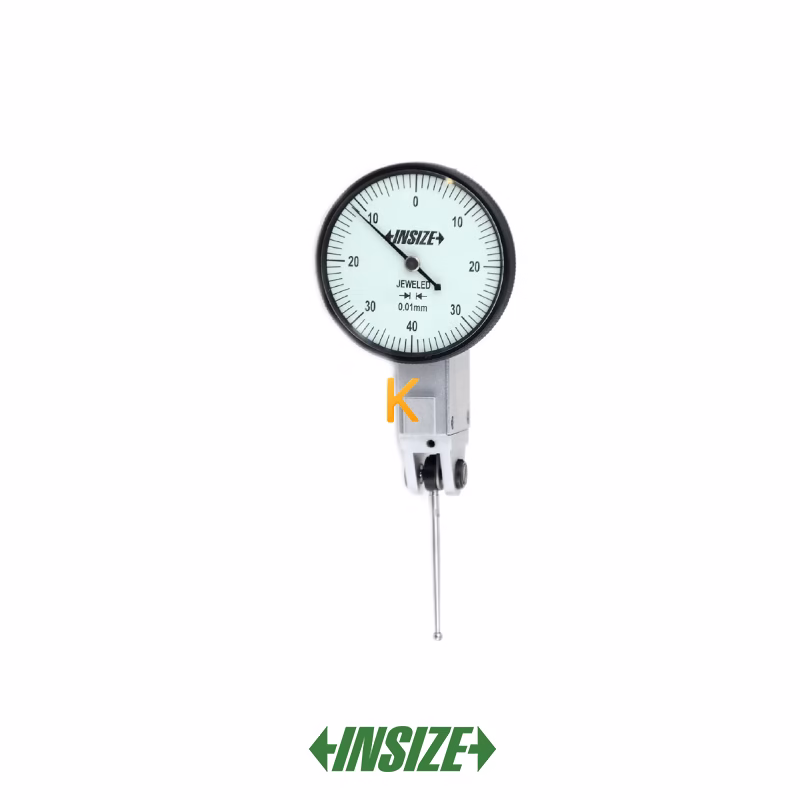

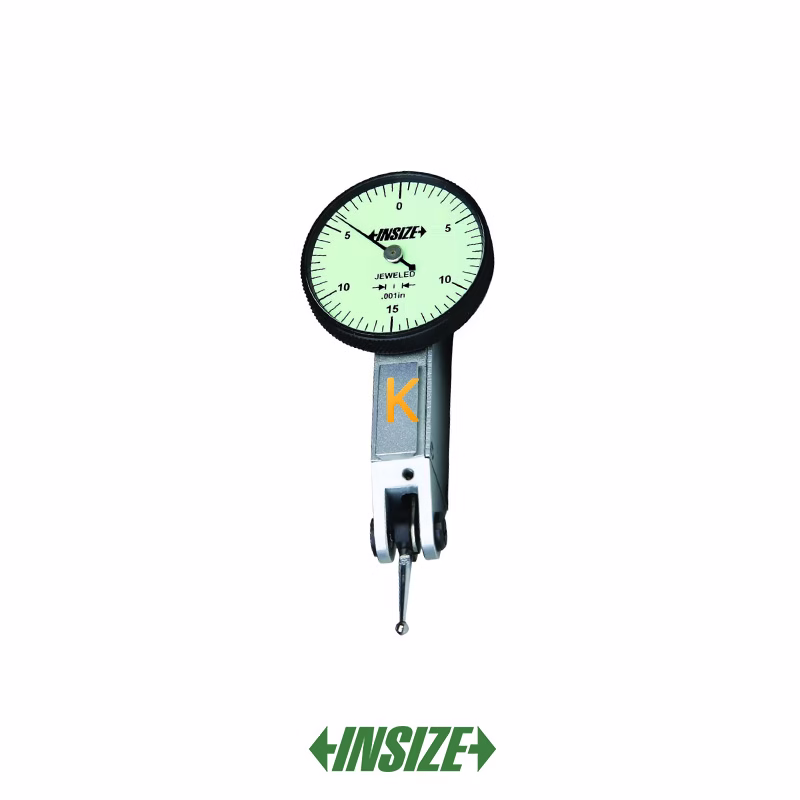

در ساعت شیطانکی یا اندیکاتور اهرمی، نوک تماس روی اهرم حرکت می‌کند. این نوع برای دسترسی به بعضی سطوح محدود و هم‌راستاسازی قطعات مناسب است. بااین‌حال، زاویه اهرم نسبت به جهت حرکت سطح می‌تواند روی قرائت اثر بگذارد. بنابراین انتخاب بین نوع میله‌ای و شیطانکی فقط با مقایسه کوچک‌ترین تقسیم‌بندی انجام نمی‌شود.

مقایسه انواع ساعت اندیکاتور

نوع ابزار

کاربرد متداول

مزیت کاربردی

معیار اصلی انتخاب

اندیکاتور عقربه‌ای میله‌ای

کنترل جابه‌جایی و لنگی

مشاهده پیوسته تغییر عقربه

دامنه، تقسیم‌بندی و حرکت روان محور

اندیکاتور دیجیتال

نمایش تغییر موقعیت یا اختلاف

قرائت مستقیم مقدار

خطای مجاز، تغذیه و امکانات

ساعت شیطانکی

کنترل هم‌راستایی و سطوح محدود

شکل متفاوت دسترسی نوک تماس

زاویه اهرم، طول نوک و دامنه

نوع نمایش را باید از سازوکار تماس جدا کرد. دیجیتال بودن معمولاً خواندن مقدار را ساده‌تر می‌کند، اما به معنای خطای کمتر در همه شرایط نیست. یک ساعت مناسب با پایه ناپایدار نیز ممکن است نتیجه نامطمئنی بدهد؛ بنابراین مجموعه اندازه‌گیری باید به‌صورت یک سیستم ارزیابی شود.

دامنه، تفکیک‌پذیری و تکرارپذیری

تفکیک‌پذیری (Resolution) کوچک‌ترین تغییر قابل‌نمایش دستگاه است و با خطای مجاز برابر نیست. دامنه حرکت باید تغییرات موردانتظار و فضای لازم برای تنظیم اولیه را پوشش دهد. اگر دامنه کافی نباشد، ابزار ممکن است پیش از تکمیل کنترل به انتهای حرکت خود برسد؛ در مقابل، انتخاب دامنه بسیار بزرگ نیز بدون توجه به مشخصات خطا لزوماً مزیتی ایجاد نمی‌کند.

تکرارپذیری در کنترل‌های کارگاهی اهمیت دارد، زیرا ابزار باید در شرایط یکسان نتایج نزدیک به هم ارائه دهد. کیفیت مکانیزم، وضعیت نوک تماس، نیروی تماس و پایداری استقرار می‌توانند روی نتیجه اثر بگذارند. در بازرسی‌های حساس، خطای مجاز و وضعیت کالیبراسیون نیز باید با معیار پذیرش قطعه هماهنگ باشند.

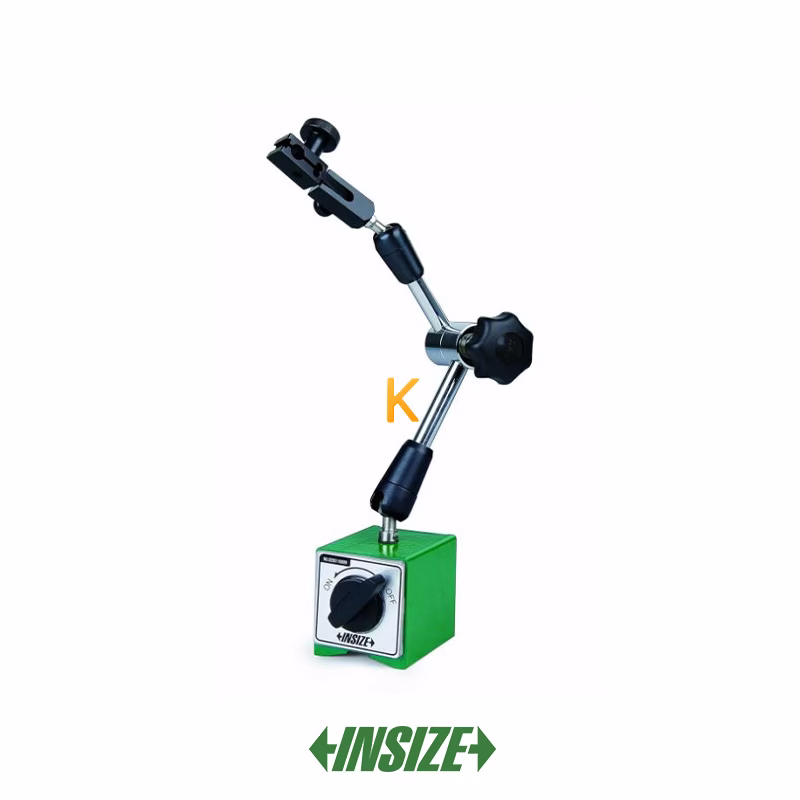

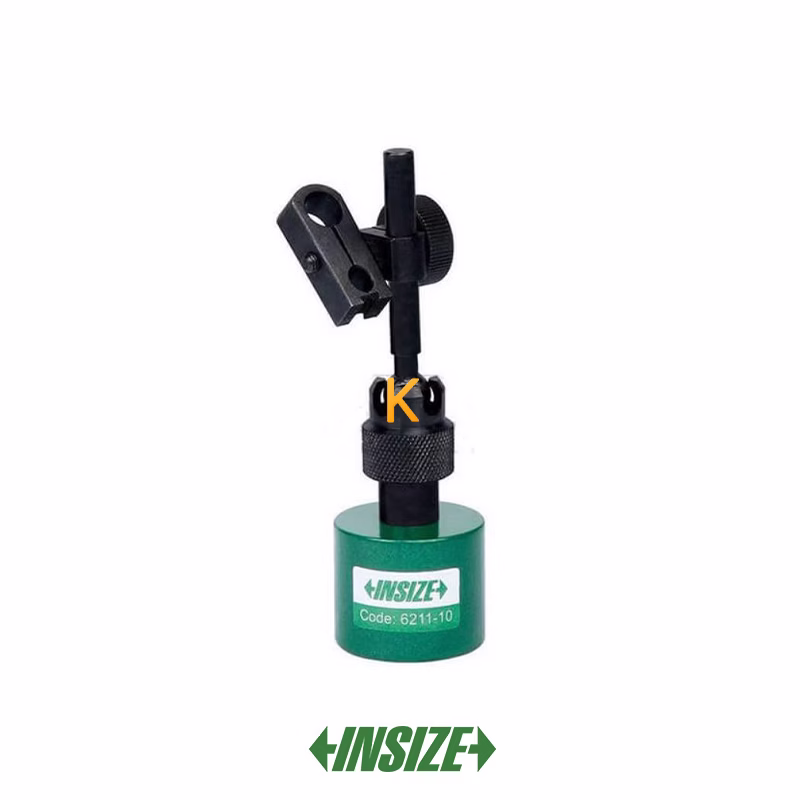

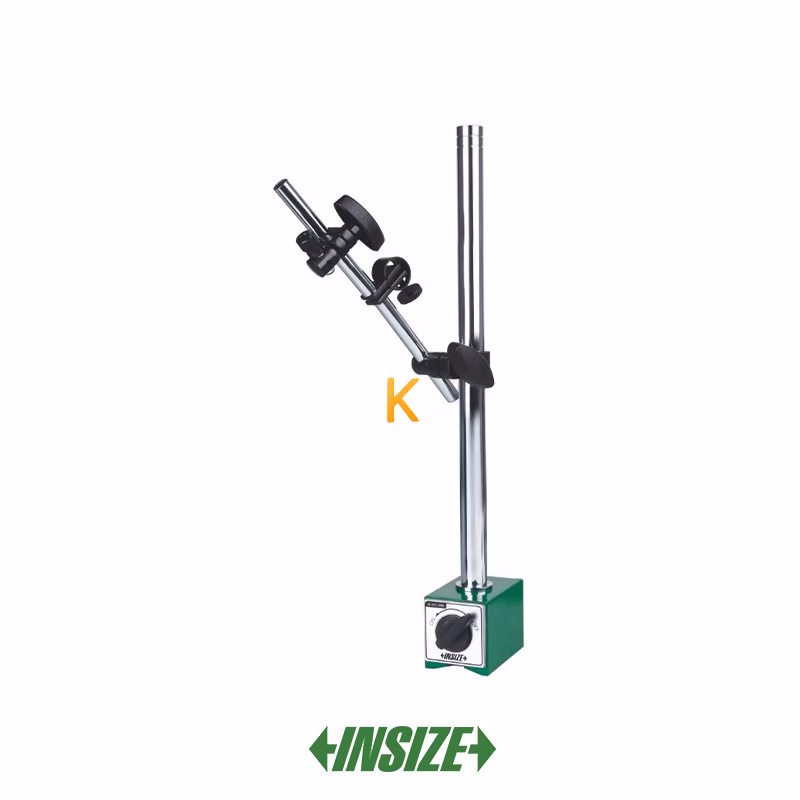

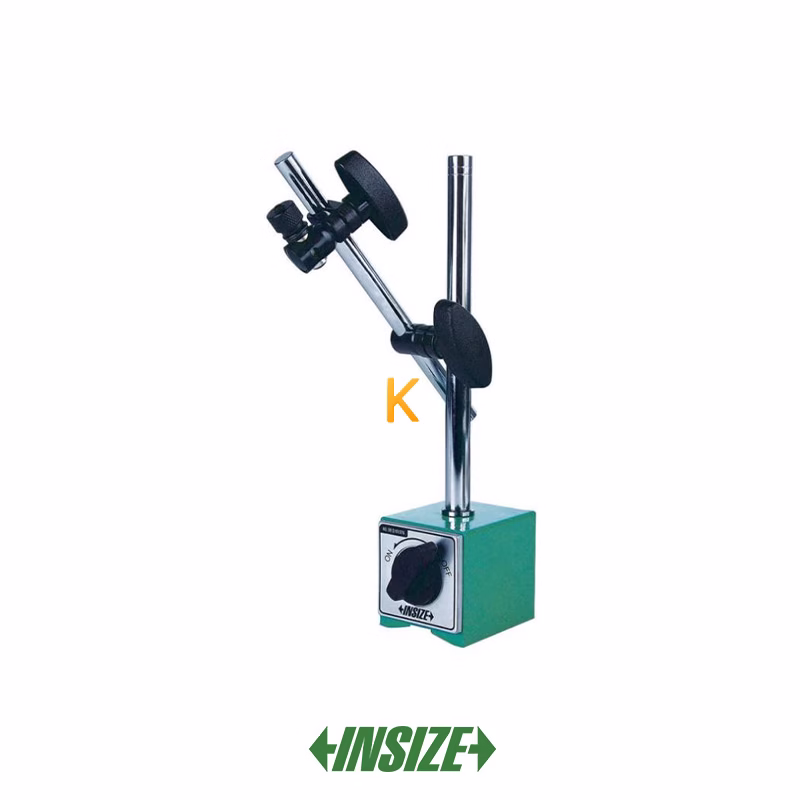

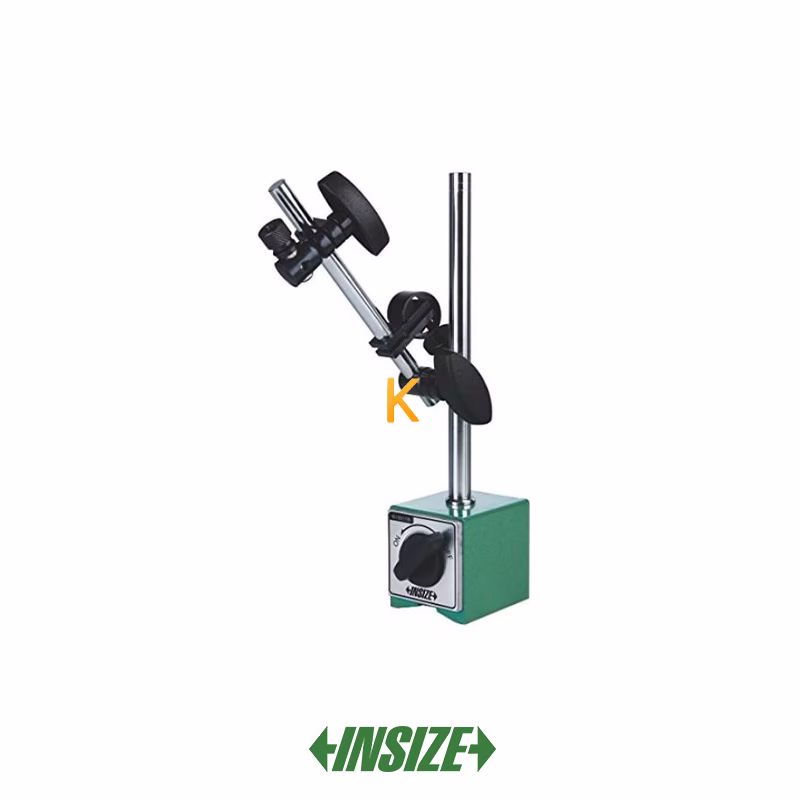

اهمیت پایه مگنتی و نگهدارنده ساعت اندیکاتور

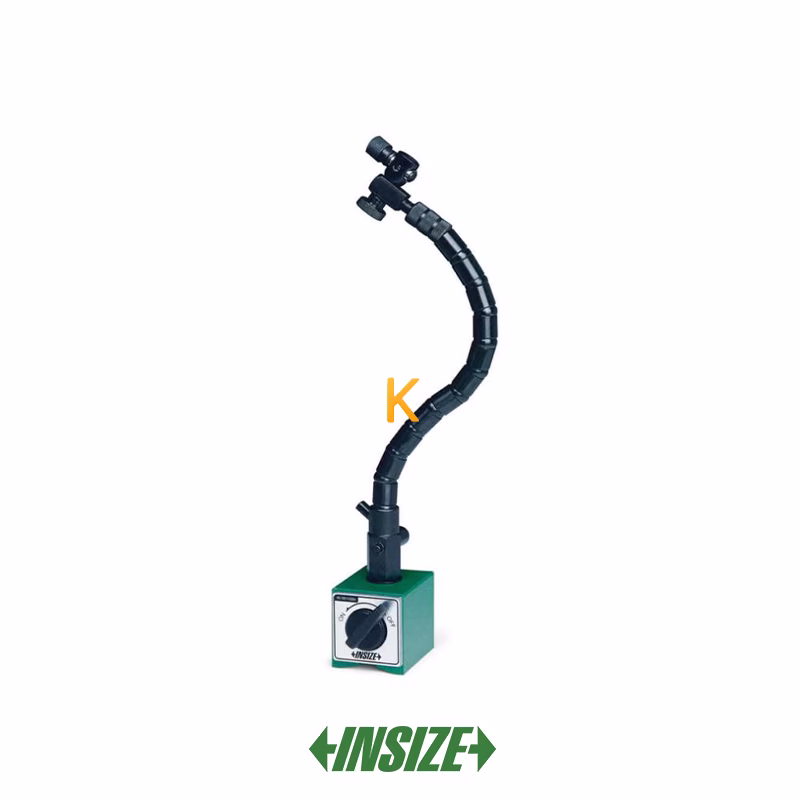

پایه مگنتی ساعت اندیکاتور برای نگهداری مجموعه اندازه‌گیری در موقعیت مناسب استفاده می‌شود. کیفیت قفل مفصل‌ها، استحکام اتصال و امکان تنظیم دقیق موقعیت از عوامل مهم در انتخاب آن هستند. وجود یک پایه مغناطیسی به‌تنهایی تضمین نمی‌کند که روی هر سطح یا در هر شرایطی استقرار کافی داشته باشد.

برای استفاده صحیح از مجموعه باید محل استقرار و سازگاری سطح با پایه مشخص باشد. همچنین نوع اتصال ساعت به نگهدارنده، قطر محل بستن و فضای دسترسی باید با یکدیگر تناسب داشته باشند. در اندازه‌گیری دقیق، جابه‌جایی پایه می‌تواند به‌اشتباه به‌عنوان تغییر موقعیت قطعه تفسیر شود.

ساعت اندیکاتور در کنترل لنگی قطعات

در کنترل لنگی، تغییر قرائت ساعت طی حرکت کنترل‌شده قطعه بررسی می‌شود. اختلاف بیشترین و کمترین مقدار می‌تواند اطلاعات مهمی درباره تغییر موقعیت سطح ارائه کند، اما نباید بدون تحلیل هندسه و شرایط بستن قطعه، آن را مستقیماً معادل تمام خطاهای هندسی مانند هم‌محوری دانست.

محل تماس، نحوه نگهداری قطعه و جهت اندازه‌گیری در تفسیر نتیجه اهمیت دارند. در برخی کارها ممکن است اندازه‌گیری مستقیم قطر یا ضخامت با ابزار تخصصی میکرومتر انتخاب مناسب‌تری باشد. ساعت اندیکاتور بیشتر در کنترل تغییرات نسبی و مقایسه موقعیت‌ها کاربرد دارد.

برند ساعت اندیکاتور در کالا عمران

ساعت اندیکاتور اینسایز (INSIZE)

اینسایز (INSIZE) در زمینه تولید تجهیزات اندازه‌گیری دقیق و ابزارهای کنترل ابعادی فعالیت دارد. در انتخاب ساعت اندیکاتور این برند باید نوع میله‌ای یا اهرمی، دامنه، تقسیم‌بندی، خطای مجاز و شیوه نصب بررسی شود. امکاناتی مانند خروجی داده یا تنظیمات دیجیتال نیز تنها در صورت وجود در مشخصات دستگاه قابل‌استناد هستند.

برای آشنایی با سایر تجهیزات این سازنده می‌توان به صفحه برند اینسایز مراجعه کرد. در مقایسه ساعت‌های اندازه‌گیری، باید مشخصات هم‌کاربرد را کنار هم قرار داد و برای خرید مجموعه کامل، سازگاری پایه و متعلقات را نیز در نظر گرفت.

راهنمای خرید ساعت اندیکاتور

برای خرید ساعت اندیکاتور صنعتی ابتدا مشخص کنید هدف شما کنترل لنگی، هم‌راستایی، جابه‌جایی یا مقایسه سطح است. سپس جهت تماس و فضای دسترسی را تعیین کنید. اگر حرکت در راستای مستقیم محور اندازه‌گیری انجام می‌شود، نوع میله‌ای می‌تواند مناسب باشد؛ درحالی‌که برای بعضی نقاط محدود، ساعت شیطانکی کاربرد بهتری دارد.

در خرید مجموعه کامل، علاوه بر خود ساعت، محل نصب، نوع پایه و نحوه تنظیم موقعیت باید بررسی شوند. برای استفاده‌های تکراری، سرعت تنظیم و ثبات نگهدارنده اهمیت زیادی دارند. همچنین اگر ثبت دیجیتال نتایج ضروری است، باید وجود رابط داده و سازگاری تجهیزات جانبی برای دستگاه انتخابی تأیید شده باشد.

قیمت ساعت اندیکاتور و پایه آن

قیمت ساعت اندیکاتور به نوع سازوکار، دامنه حرکت، تفکیک‌پذیری، خطای مجاز، برند و امکانات جانبی بستگی دارد. هزینه پایه، بازو، نگهدارنده و نوک تماس نیز ممکن است جداگانه محاسبه شود؛ بنابراین مقایسه قیمت فقط براساس مبلغ خود ساعت همیشه تصویر کاملی از هزینه نهایی ارائه نمی‌دهد.

معیار

تأثیر بر انتخاب و هزینه

نوع میله‌ای یا شیطانکی

تعیین روش تماس و فضای دسترسی

دامنه و تقسیم‌بندی

تناسب با تغییرات موردانتظار

خطای مجاز و تکرارپذیری

امکان استفاده در کنترل حساس

پایه و نگهدارنده

پایداری مجموعه و هزینه متعلقات

امکانات دیجیتال

سهولت قرائت و نیاز احتمالی به تجهیزات جانبی

برای استعلام قیمت، نوع کنترل، دامنه جابه‌جایی، تقسیم‌بندی موردنیاز، روش بستن ساعت و نیاز به پایه مگنتی را مشخص کنید. همچنین درباره متعلقات همراه، شرایط کالیبراسیون و سازگاری اجزای مجموعه سؤال کنید.

پرسش‌های متداول ساعت اندیکاتور

آیا ساعت اندیکاتور برای اندازه‌گیری قطر مناسب است؟

ساعت می‌تواند در بعضی روش‌های مقایسه‌ای مرتبط با قطر استفاده شود، اما برای قرائت مستقیم قطر خارجی، ابزارهایی مانند میکرومتر معمولاً کاربرد تخصصی‌تری دارند.

آیا پایه مگنتی روی همه سطوح ثابت می‌شود؟

خیر. عملکرد پایه مغناطیسی به جنس و شرایط سطح وابسته است. برای سطوح نامناسب باید از نگهدارنده سازگار استفاده شود.

آیا ساعت شیطانکی همیشه جای ساعت میله‌ای را می‌گیرد؟

خیر. جهت تماس، دامنه حرکت و هندسه دسترسی متفاوت‌اند. نوع اهرمی برای بعضی موقعیت‌ها مناسب‌تر است، اما جایگزین مستقیم تمام کاربردهای ساعت میله‌ای نیست.

آیا صفرکردن ساعت به معنای کالیبره بودن آن است؟

خیر. صفرکردن مرجع یک کنترل را تعیین می‌کند، درحالی‌که کالیبراسیون به بررسی مشخصات اندازه‌گیری با مرجع معتبر مربوط است.

هنگام استعلام چه متعلقات دیگری لازم است؟

نوع پایه، نگهدارنده، نوک تماس، شیوه اتصال و نیاز به جعبه محافظ یا مدارک کالیبراسیون را مشخص کنید. اقلام همراه ممکن است میان پیشنهادهای فروش متفاوت باشند.

جمع‌بندی

برای انتخاب ساعت اندیکاتور مناسب، کاربرد مقایسه‌ای، نوع تماس، دامنه حرکت و خطای مجاز را تعیین کنید. سپس پایه و نگهدارنده را با شرایط نصب و دسترسی قطعه هماهنگ سازید؛ زیرا نتیجه اندازه‌گیری به کیفیت کل مجموعه وابسته است. برای استعلام قیمت ساعت و متعلقات، نیاز فنی خود را به کالا عمران اعلام کنید.
