چسب کاشت میلگرد هیبریدی HIT-HY 200-A حجم ۵۰۰ میلی‌لیتر هیلتی

گارانتیاصالت و سلامت فیزیکی
مشاوره تخصصیراهنمایی کارشناسان ابزار پیش از خرید
مشخصات اصلی کالا
  • ملات هیبریدی دوجزئی برای کاشت میلگرد و بولت در بتن.

  • بسته فویلی ۵۰۰ میلی‌لیتری با اختلاط در نازل.

  • مناسب اتصال میلگردهای آجدار ۸ تا ۳۲ میلی‌متری.

  • سازگار با رادهای منتخب HIT-V از M8 تا M30.

  • زمان کار در بتن ۲۰ درجه، ۷ دقیقه است.

  • حداقل گیرش در بتن ۲۰ درجه، ۴۵ دقیقه است.

  • قابل تزریق با گان HDM 500 و محفظه قرمز.

ویژگی های کلیدی کالا
کد کالا عمرانHILTI-HIT-HY-200-A
نوع انکرانکر شیمیایی
دمای ذخیره سازی و حمل و نقل5 درجه سانتی گراد
روش تمیز کردنتمیز کردن با هوای فشرده
تحمل بارگیری لرزه ایدارد
دمای سرویس - محدوده40 - 158 درجه فارنهایت

مشخصات فنی

جزئیات فنی و ویژگی‌های ثبت‌شده برای این کالا

عمومی
کد کالا عمرانHILTI-HIT-HY-200-A
برندHILTI - هیلتی
دمای ذخیره سازی و حمل و نقل5 درجه سانتی گراد
روش تمیز کردنتمیز کردن با هوای فشرده
تحمل بارگیری لرزه ایدارد
دمای سرویس - محدوده40 - 158 درجه فارنهایت
تایید / گزارش آزمایشگزارش ICC-ES (بتن)، لرزه نگاری
انطباق با IBCIBC 2003 IBC 2006 IBC 2009 IBC 2012
تاییدیه زلزلهدراد
تاییدیه یا تست حریقدارد
قابلیت کار در محیط تر و یا اشباع از آبدراد
سایز مورد تایید راد تمام رزوهM8-M30
سایز مورد تایید میلگردØ۸-Ø۳۲
حجم چسب500 میل
تعداد در کارتن20 عدد چسب پلمپ
کشور سازندهآلمان
گان مخصوصگان هیلتی به کد فنی HDM 500 به همراه کاتریج قرمز به کد HIT-CR500
گارانتیاصالت و سلامت فیزیکی کالا
فنی
نوع انکرانکر شیمیایی

معرفی و بررسی محصول

توضیحات کامل محصول

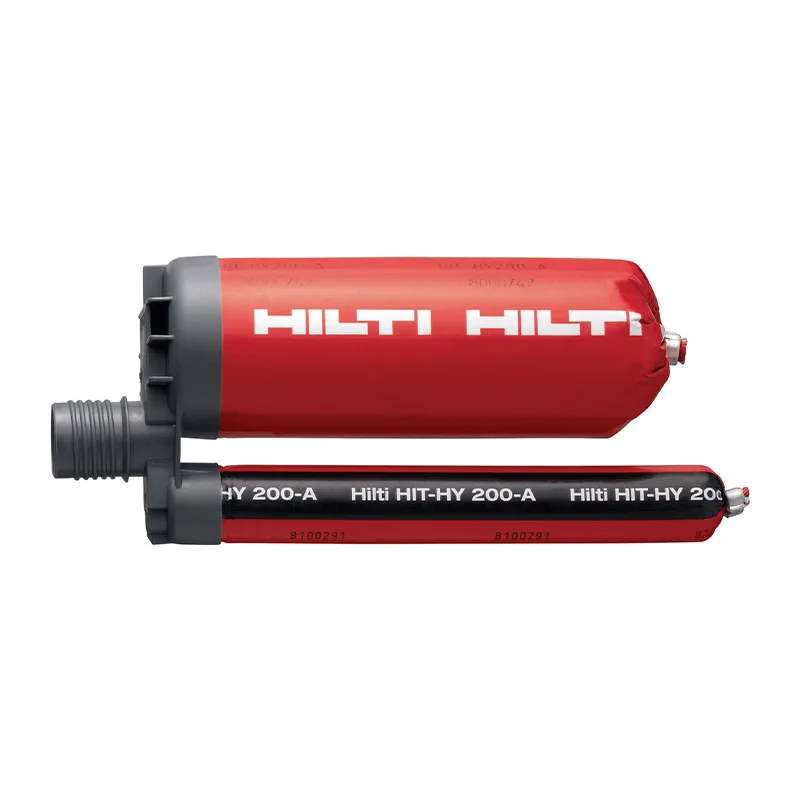

معرفی چسب کاشت میلگرد HIT-HY 200-A هیلتی ۵۰۰ میلی‌لیتر

چسب کاشت میلگرد HIT-HY 200-A هیلتی یک ملات تزریقی هیبریدی دوجزئی برای اجرای اتصال در بتن موجود است. این محصول دو کاربرد اصلی دارد: کاشت میلگرد آجدار برای اتصال بتن جدید به بتن موجود و کاشت راد رزوه‌دار برای مهار صفحه‌ستون، براکت و پایه تجهیزات. در هر دو کاربرد، رزین و سخت‌کننده هنگام عبور از نازل با هم مخلوط می‌شوند. ملات فضای میان فولاد و دیواره سوراخ را پر می‌کند و پس از گیرش، نیرو از طریق سطح پیوستگی فولاد، ملات و بتن منتقل می‌شود.

ویژگی تعیین‌کننده مدل HY 200-A، فرصت کار کوتاه و گیرش سریع آن است. در بتنی با دمای ۲۰ درجه سانتی‌گراد، نصاب حداکثر ۷ دقیقه برای جای‌گذاری و تنظیم قطعه فرصت دارد. حداقل زمان گیرش در همین دما ۴۵ دقیقه است. برای پیمانکاری که چندین پایه یا براکت را پشت‌سرهم نصب می‌کند، این فاصله کوتاه می‌تواند زمان انتظار تا مرحله بستن اتصال را کاهش دهد. اگر جاگذاری میلگرد بلند یا تنظیم چند راد با شابلون زمان می‌برد، فرصت کار ملات باید پیش از انتخاب مدل سنجیده شود.

مشخصه عمومی

مشخصات HIT-HY 200-A

برند و مدل

هیلتی، Hilti HIT-HY 200-A

نوع محصول

انکر شیمیایی تزریقی، ملات هیبریدی دوجزئی

حجم این کالا

۵۰۰ میلی‌لیتر، بسته فویلی

کاربرد اصلی

کاشت میلگرد پس‌نصب و مهار راد رزوه‌دار در بتن

قطر میلگرد پس‌نصب

۸ تا ۳۲ میلی‌متر در دامنه اتصال تعریف‌شده

رادهای HIT-V

M8، M10، M12، M16، M20، M24، M27 و M30

ابزار تزریق دستی

HDM 500 با محفظه قرمز HIT-CR 500

زمان کار / حداقل گیرش در بتن ۲۰ درجه

۷ دقیقه / ۴۵ دقیقه

کد کالا عمران

HILTI-HIT-HY-200-A

چسب هیلتی HY 200-A برای چه کسانی مناسب است؟

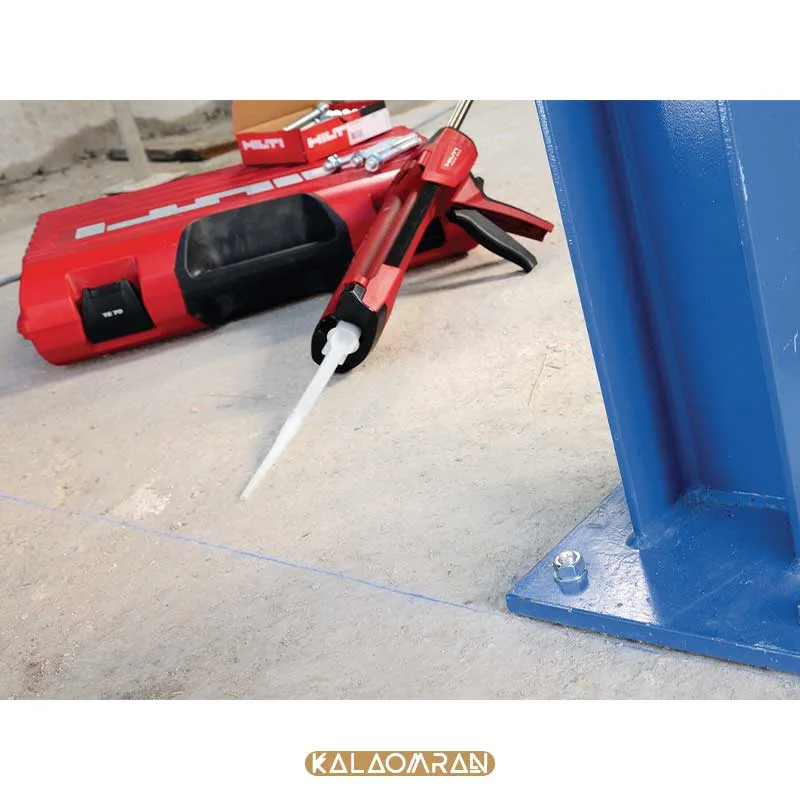

برای نصاب سازه فلزی و تجهیزات صنعتی، این چسب زمانی کاربرد دارد که محل نصب راد روی بتن موجود مشخص شده و قرار است صفحه فلزی با مهره و واشر مهار شود. نمونه متداول آن نصب پایه تجهیزات، براکت فلزی یا پلیت روی دیوار و کف بتنی است. پیش از تزریق می‌توان سوراخ‌های صفحه را با محل کاشت تطبیق داد، شابلون را آماده کرد و عمق ورود هر راد را علامت زد. آماده‌کردن این موارد پیش از مخلوط‌شدن چسب، امکان استفاده مؤثر از زمان کار کوتاه مدل A را فراهم می‌کند.

برای پیمانکار آرماتوربندی و مجری توسعه سازه بتنی، انتخاب قطر میلگرد بخشی از مسئله است. طول مهاری یا طول وصله، ضخامت بتن موجود، پوشش بتن و فاصله میلگردها را طراحی اتصال تعیین می‌کند. عبارت «قابل استفاده با میلگرد ۱۶» به‌تنهایی عمق کاشت میلگرد ۱۶ را مشخص نمی‌کند. HY 200-A برای اتصال میلگرد پس‌نصب مدرک فنی اختصاصی ETA-11/0492 دارد و می‌توان جزئیات طرح را با دامنه همان سامانه تطبیق داد.

سایز میلگرد، سایز راد و قطر مته مناسب HY 200-A

در کاشت میلگرد آجدار، عدد ۱۶ به قطر اسمی میلگرد برحسب میلی‌متر اشاره دارد. در کاشت راد M16، عدد ۱۶ سایز اسمی رزوه است. روش طراحی و جدول نصب این دو قطعه متفاوت است. جدول زیر برای انتخاب مته راد هیلتی HIT-V تنظیم شده است. برای میلگرد انتظار، راد ویژه HIT-Z یا رادی با هندسه متفاوت، جدول همان قطعه مبنای اجراست.

سایز راد HIT-V

قطر اسمی مته

سایز راد HIT-V

قطر اسمی مته

M8

۱۰ میلی‌متر

M20

۲۲ میلی‌متر

M10

۱۲ میلی‌متر

M24

۲۸ میلی‌متر

M12

۱۴ میلی‌متر

M27

۳۰ میلی‌متر

M16

۱۸ میلی‌متر

M30

۳۵ میلی‌متر

راد HIT-V سایز M16 به سوراخ اسمی ۱۸ میلی‌متری نیاز دارد، اما عمق مؤثر کاشت آن باید از روی طرح اتصال انتخاب شود. دو اتصال با راد و چسب یکسان، اگر فاصله متفاوتی از لبه بتن یا عمق کاشت متفاوتی داشته باشند، الزاماً ظرفیت یکسانی ندارند. در خرید راد تمام‌رزوه ایرانی یا سفارشی نیز کلاس فولاد، پوشش و انطباق قطعه با مشخصات طرح باید روشن باشد. مرجع پارامترهای نصب راد HIT-V با این ملات، ETA-11/0493 است.

زمان کارپذیری و زمان گیرش چسب کاشت هیلتی HY 200-A

زمان کارپذیری مدتی است که نصاب برای واردکردن و تنظیم قطعه در ملات تازه در اختیار دارد. حداقل زمان گیرش، فاصله لازم تا مرحله‌ای است که اتصال با رعایت سایر الزامات نصب می‌تواند تحت بار قرار گیرد. ملاک انتخاب ردیف جدول، دمای بتن در محل اتصال است. دیوار آفتاب‌خورده می‌تواند گرم‌تر از هوای داخل کارگاه باشد. در دمای بتن ۲۵ درجه، فرصت جاگذاری به ۴ دقیقه می‌رسد؛ راد، گان، شابلون و ابزار کنترل عمق را پیش از تزریق آماده کنید.

دمای بتن (سانتی‌گراد)

حداکثر زمان کار

حداقل زمان گیرش

منفی ۱۰ تا منفی ۵ درجه

۹۰ دقیقه

۷ ساعت

بیش از منفی ۵ تا صفر درجه

۵۰ دقیقه

۴ ساعت

بیش از صفر تا ۵ درجه

۲۵ دقیقه

۲ ساعت

بیش از ۵ تا ۱۰ درجه

۱۵ دقیقه

۷۵ دقیقه

بیش از ۱۰ تا ۲۰ درجه

۷ دقیقه

۴۵ دقیقه

بیش از ۲۰ تا ۳۰ درجه

۴ دقیقه

۳۰ دقیقه

بیش از ۳۰ تا ۴۰ درجه

۳ دقیقه

۳۰ دقیقه

بازه اجرایی به قطعه کاشت نیز وابسته است. برای راد ویژه HIT-Z محدوده نصب ۵+ تا ۴۰+ درجه سانتی‌گراد است. ردیف‌های زیر صفر جدول عمومی برای نصب این راد کاربرد ندارند. دمای محیط نگهداری بسته، دمای بتن هنگام نصب و دمای بهره‌برداری اتصال نیز سه مشخصه جداگانه‌اند.

گان تزریق، مته و تجهیزات موردنیاز

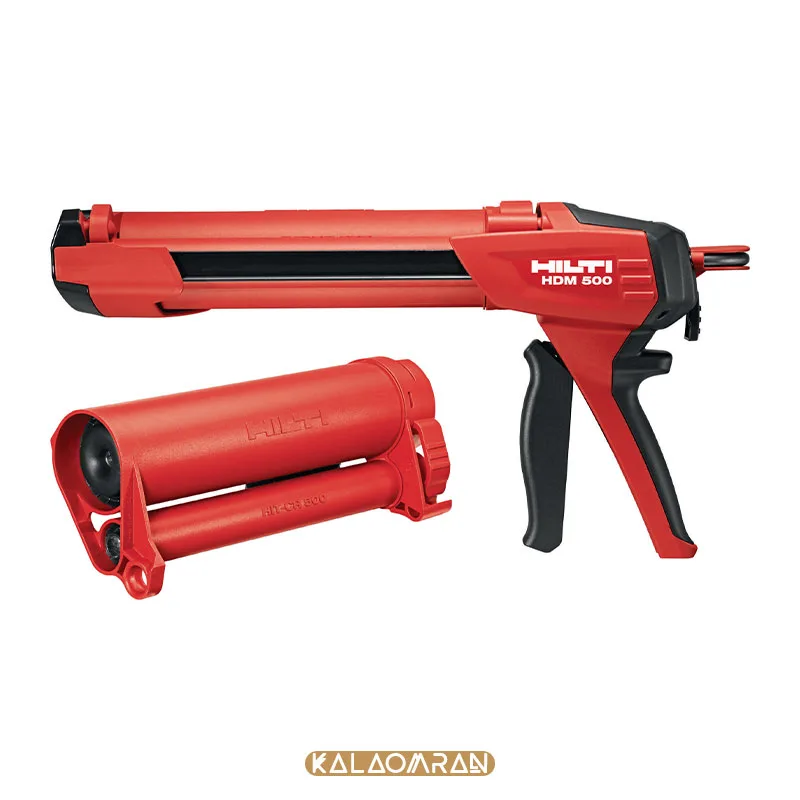

برای بسته فویلی ۵۰۰ میلی‌لیتری، ترکیب دستی مناسب شامل گان تزریق HDM 500 هیلتی، محفظه قرمز HIT-CR 500 و نازل میکسر سازگار است. گان فشار تزریق را تأمین می‌کند، محفظه بسته فویلی را نگه می‌دارد و نازل دو جزء را مخلوط می‌کند. اگر از قبل گان HDM 500 دارید، کد محفظه را هم کنترل کنید. واحد فروش این محصول یک بسته چسب است. گان و محفظه از تجهیزات جداگانه‌اند.

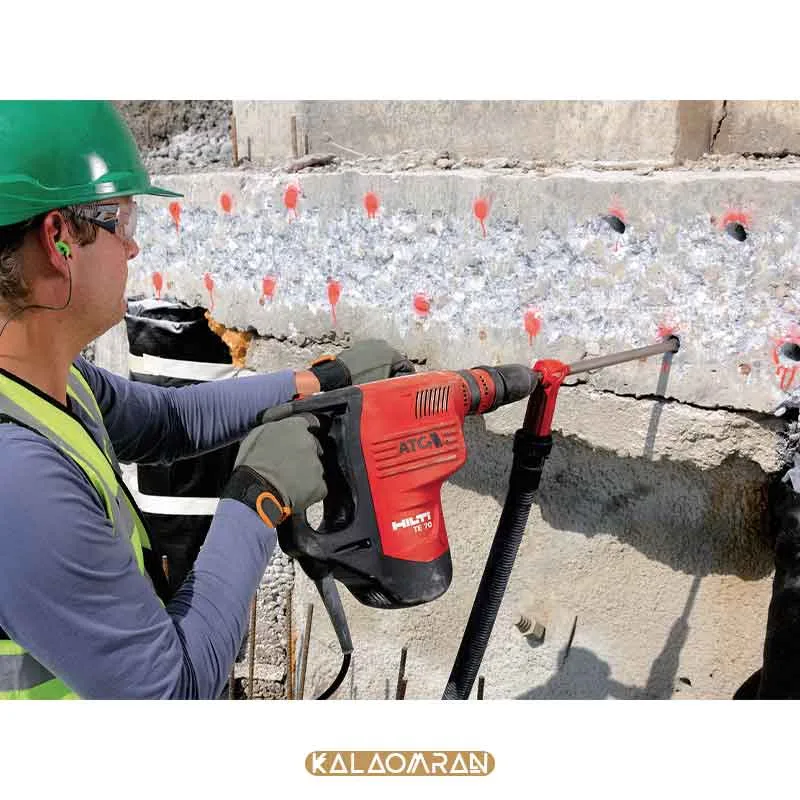

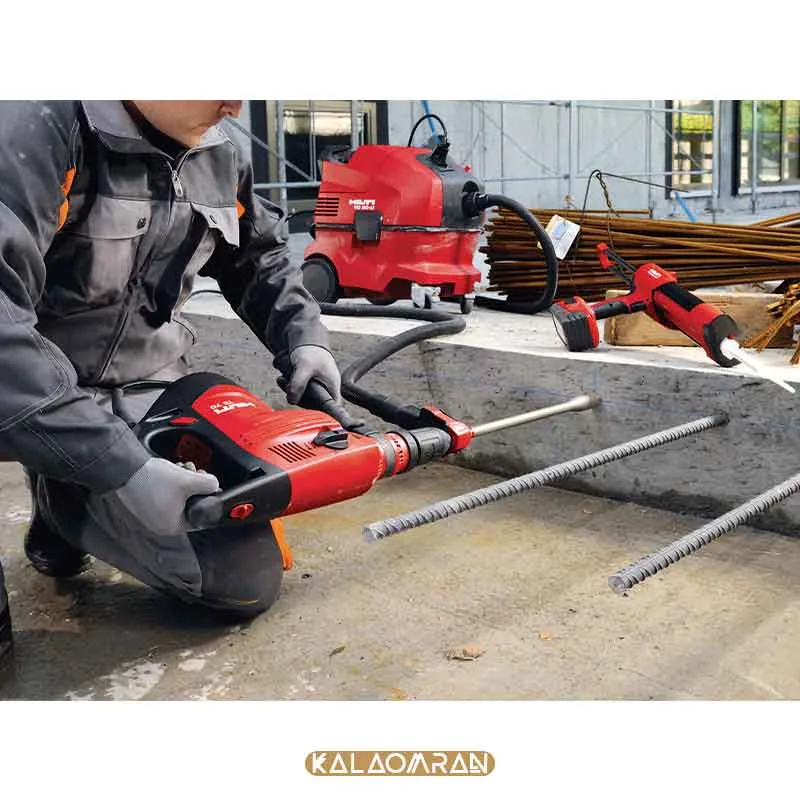

برای حفاری به دریل بتن‌کن، مته با قطر تعیین‌شده، ابزار کنترل عمق و تجهیزات پاک‌سازی حفره نیاز است. در روش‌های مشخص Hilti SafeSet، مته توخالی TE-CD یا TE-YD همراه با مکنده سازگار، گرد حفاری را حین کار خارج می‌کند. استفاده از مته معمولی همراه با مکنده‌ای که فقط دهانه سوراخ را تمیز می‌کند، جایگزین روش پاک‌سازی تعیین‌شده برای آن اتصال نیست.

نکات اجرای کاشت بولت و میلگرد با HY 200-A

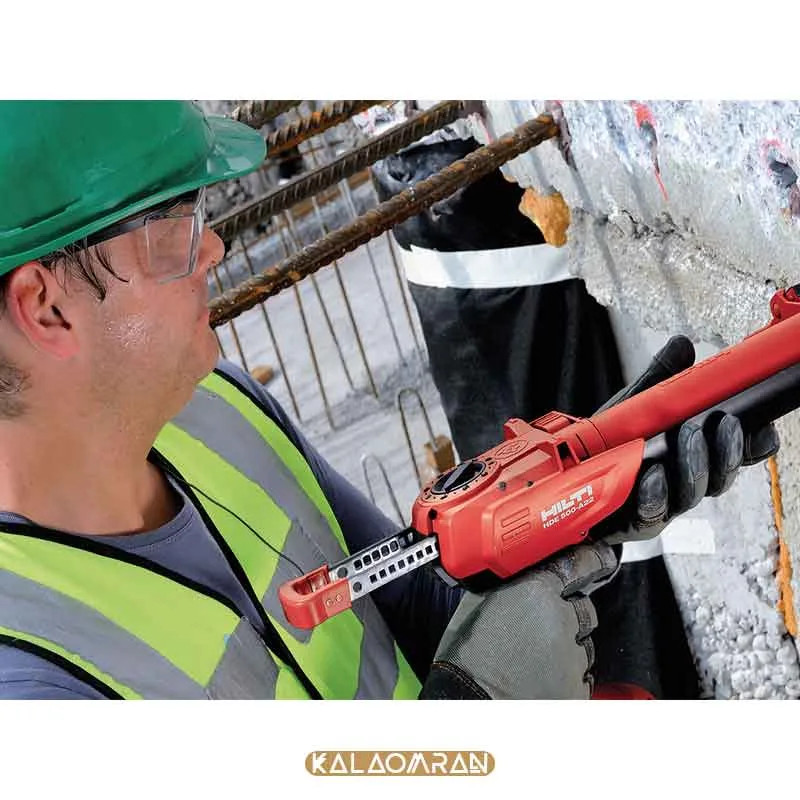

پیش از حفاری، محل آرماتورهای موجود و جزئیات نقشه اتصال را کنترل کنید. قطر مته، عمق کاشت و فاصله از لبه باید پیش از تزریق مشخص باشند. پس از حفاری، سوراخ را به روش تعیین‌شده برای همان سامانه آماده کنید و عمق ورود را روی میلگرد یا راد علامت بزنید. در سوراخ عمیق یا نصب بالاسری، طول نازل و تجهیزات تزریق باید امکان رساندن ملات به انتهای حفره را فراهم کنند تا هنگام عقب‌کشیدن نازل، هوا داخل حفره محبوس نماند.

پس از نصب میکسر، مقدار اولیه ملات را مطابق دستور بسته و دیسپنسر تخلیه کنید. تزریق را از انتهای حفره آغاز کنید و فولاد را در محدوده زمان کار تا علامت عمق جا بزنید. قطعه در دوره گیرش ثابت بماند. برای اتصال رزوه‌دار، مهره پس از سپری‌شدن زمان لازم با گشتاور تعیین‌شده بسته می‌شود. بتن مرطوب، سوراخ پر از آب و اجرای غرقاب شرایط متفاوتی دارند؛ برای پروژه‌ای که آب داخل سوراخ باقی می‌ماند، روش انتخابی باید صراحتاً آن وضعیت را پوشش دهد.

مقایسه HY 200-A با HY 200-R V3، RE 500 V4 و HVU2 هیلتی

برای انتخاب میان چسب‌های هیلتی، محدودیت اصلی پروژه را مشخص کنید: زمان انتظار تا بارگذاری، فرصت لازم برای جاگذاری فولاد، روش حفاری یا تعداد اتصالات هم‌اندازه. در نصب پیاپی براکت، گیرش سریع مدل A مزیت دارد. در تنظیم چند راد با شابلون یا نصب میلگرد بلند، فرصت کار بیشتر اهمیت پیدا می‌کند.

مدل هیلتی

نوع سامانه

زمان کار / حداقل گیرش در بتن ۲۰ درجه

کاربرد قابل بررسی

HIT-HY 200-A

هیبریدی تزریقی، نسخه A

۷ / ۴۵ دقیقه

نصب تکراری با قطعات آماده و زمان انتظار کوتاه

HIT-HY 200-R V3

هیبریدی تزریقی، نسل سوم

۱۵ / ۹۰ دقیقه

فرصت بیشتر برای جاگذاری و تنظیم قطعه

HIT-RE 500 V4

اپوکسی تزریقی

۳۰ دقیقه / ۷ ساعت

کاشت عمیق و شرایط خاص حفاری یا رطوبت در دامنه مجاز

HVU2

کپسولی با مقدار رزین مشخص

وابسته به دما و دستور کپسول

اتصال تکراری با راد و عمق متناظر

تفاوت با HIT-HY 200-R V3 هیلتی: در دمای ۲۰ درجه، مدل R V3 برای تنظیم قطعه حدود ۸ دقیقه بیشتر فرصت می‌دهد و حداقل انتظار آن تا گیرش ۴۵ دقیقه بیشتر است. برای راد کوتاهی که با شابلون آماده نصب می‌شود، مدل A می‌تواند انتخاب عملی‌تری باشد. برای میلگردی که باید از شبکه موجود عبور کند، زمان اضافه نسخه R مزیت دارد.

تفاوت با HIT-RE 500 V4 هیلتی: مدل اپوکسی فرصت بیشتری برای پرکردن حفره و جاگذاری فولاد فراهم می‌کند و برای بعضی شرایط دشوار حفاری یا رطوبت دامنه کاربرد مستند دارد. مقایسه ظرفیت دو مدل به قطر، عمق، فاصله از لبه و وضعیت بتن نیاز دارد.

تفاوت با انکر کپسولی HVU2 هیلتی: در HY 200-A مقدار ملات متناسب با حفره تزریق می‌شود و از یک بسته برای چند اتصال استفاده می‌شود. برای HVU2 کپسول را متناسب با سایز راد، تعداد اتصال و عمق مهار سفارش می‌دهید.

قیمت چسب کاشت میلگرد HY 200-A هیلتی

برای مقایسه قیمت چسب هیلتی HY 200-A، حجم و کد کامل روی بسته را یکسان بگیرید. قیمت این صفحه مربوط به بسته فویلی ۵۰۰ میلی‌لیتری مدل A است. تاریخ انقضا، مقدار سفارش و اقلام همراه در مقایسه دو پیشنهاد فروش اهمیت دارند. اگر کارگاه گان و محفظه قرمز دارد، هزینه خرید عمدتاً شامل بسته‌های مصرفی و میکسرهای موردنیاز است. برای نخستین خرید، هزینه ابزار تزریق را نیز در پیش‌فاکتور مشخص کنید.

برای خرید پروژه‌ای، هزینه چسب به‌ازای هر اتصال اجراشده را بسنجید. تعداد کاشت از یک بسته به قطر سوراخ، قطر فولاد، عمق تزریق و پرت اجرا بستگی دارد. برای تعداد یکسان راد M16، افزایش عمق کاشت می‌تواند تعداد بسته لازم را تغییر دهد. اجرای کار در چند نوبت نیز مصرف میکسر و میزان تخلیه اولیه را تغییر می‌دهد.

خرید چسب کاشت میلگرد HIT-HY 200-A از کالا عمران

در سفارش پروژه‌ای عبارت HIT-HY 200-A، حجم ۵۰۰ میلی‌لیتر را درج کنید. عبارت عمومی «چسب HY 200» میان نسخه A، نسخه R و نسل V3 تمایز ایجاد نمی‌کند. برای استعلام از کالا عمران، نوع قطعه، قطر، عمق کاشت و تعداد اتصال را اعلام کنید. در صورت حفاری با کرگیر یا باقی‌ماندن آب داخل حفره، شرایط محل نیز در انتخاب مدل اثر دارد.

در صورت ناموجودبودن HY 200-A می‌توانید سایر محصولات دسته چسب کاشت میلگرد را بررسی کنید. برای جایگزینی در یک اتصال طراحی‌شده، مدل پیشنهادی باید از نظر زمان اجرا، تجهیزات و دامنه کاربرد با مشخصات پروژه تطبیق داشته باشد.

نظر کارشناس کالا عمران: اگر گروه نصب سوراخ‌ها را از قبل آماده می‌کند، رادها علامت عمق دارند و شابلون پیش از تزریق کنترل می‌شود، HY 200-A امکان استفاده مؤثر از گیرش سریع را فراهم می‌کند. اگر تنظیم قطعه پس از تزریق زمان زیادی می‌برد، مزیت مدل با فرصت کار طولانی‌تر را هم بسنجید. در خرید حضوری و اینترنتی از فروشگاه کالا عمران، ذکر دمای تقریبی بتن و روش حفاری در کنار سایز میلگرد، به انتخاب مدل و ابزار مناسب کمک می‌کند.
