بست روکش دار سازه عمران

بست روکش دار سازه عمران یک خانواده بست نگهدارنده لوله برای اجرای سیستم‌های ساپورت و مهار لوله در سیستم تأسیسات و در دسته بندی بست روکش دار است. در سایزهای 3/8 تا 1 اینچ ساختار بست تک پیچ است و از سایز 1 1/4 تا 8 اینچ، بست در ساختار دو پیچ ارائه می‌شود. دامنه تأییدشده این خانواده از قطر خارجی 16 میلی‌متر شروع شده و در بزرگ‌ترین مدل به بازه 195 تا 205 میلی‌متر می‌رسد. نکته مهم این است که عدد اینچی درج‌شده روی بست، به‌تنهایی معیار انتخاب نیست؛ بازه میلی‌متری قطر خارجی لوله مهم‌ترین داده برای انتخاب Variation صحیح است.

وجود روکش در سطح داخلی بست نیز این محصول را از نمونه‌های فلزی بدون روکش متمایز می‌کند. طراحی و تولید این بست روکش دار تک پیچ و دو پیچ توسط مهندسان ایرانی شرکت سازه عمران صورت گرفته و در تولید این بست لوله از بالاترین کیفیت مواد اولیه موجود در بازار ایران استفاده شده است.

کاربرد بست روکش دار سازه عمران و مناسب چه کسانی است؟

بست روکش دار تک پیچ و دو پیچ سازه عمران برای پیمانکاران تأسیسات مکانیکی، نصابان لوله، مجریان سیستم‌های ساپورت، تکنسین‌های تأسیسات و مجموعه‌هایی مناسب است که برای مهار و نگهداری لوله به بست حلقوی روکش‌دار در چند قطر مختلف نیاز دارند. محصول می‌تواند در یک مجموعه ساپورت شامل پیچ متری، مهره، واشر و اجزای نگهدارنده استفاده شود؛ اما نوع و سایز این متعلقات باید براساس جزئیات اجرای پروژه انتخاب شود.

قابلیت‌ها و ویژگی‌های مهم بست روکش دار سازه عمران

شرکت سازه عمران ادعا دارد که بست روکش دار تک و بست روکش دو پیچ با برند سازه عمران از بالاترین کیفیت های موجود در بازار ایران است و محصولات خود را با گارانتی کیفیت و تضمین قیمت به بازار عرضه کرده است. مجموعه کالا عمران نمایندگی فعال فروش محصولات سازه عمران در بازار تهران به صورت حضوری و اینترنتی است. برای خرید تعداد برای پروژه خود می توانید با کارشناسان کال عمران در ارتباط باشید.

مهم‌ترین ویژگی این محصول، پوشش 13 سایز مختلف در یک خانواده است. چهار سایز ابتدایی با ساختار تک پیچ و نه سایز بعدی با ساختار دو پیچ عرضه می‌شوند. ویژگی مهم بعدی، اعلام قطر کاربردی هر سایز به میلی‌متر است. برای نمونه بست 2 اینچ در این خانواده برای بازه 59 تا 66 میلی‌متر و بست 3 اینچ برای بازه 93 تا 101 میلی‌متر درج شده است. این اطلاعات برای انتخاب فنی از نام اسمی لوله ارزش بیشتری دارد.

معیار انتخاب سایز مناسب بست روکش دار سازه عمران

معیار اول، قطر خارجی واقعی لوله است. اگر خریدار تنها اعلام کند «لوله 2 اینچ»، بهتر است قطر خارجی لوله نیز کنترل شود و سپس با بازه 59 تا 66 میلی‌متر این مدل تطبیق داده شود. این موضوع به‌ویژه برای لوله‌هایی که نام اسمی مشابه ولی قطر خارجی متفاوت دارند اهمیت دارد. پس از مدل 45 تا 52 میلی‌متر، سایز بعدی از 59 میلی‌متر شروع می‌شود. بنابراین اگر قطر واقعی لوله 55 میلی‌متر باشد، نباید بدون بررسی، بست 1 1/2 یا 2 اینچ پیشنهاد شود. همین منطق برای فاصله میان سایر بازه‌ها نیز باید رعایت شود.

جدول سایزبندی بست روکش دار سازه عمران

توضیح سایزهای بست روکش دار سازه عمران

بست روکش دار سازه عمران سایز 3/8 اینچ

بست روکش دار سازه عمران سایز 3/8 اینچ کوچک‌ترین Variation این خانواده است و برای لوله‌هایی با قطر خارجی 16 تا 20 میلی‌متر در نظر گرفته شده است. این مدل ساختار تک پیچ دارد و زمانی انتخاب منطقی است که قطر واقعی لوله در همین بازه قرار داشته باشد. اگر قطر خارجی لوله دقیقاً 20 میلی‌متر باشد، باید تطبیق آن با مدل بعدی 1/2 اینچ نیز بررسی شود؛ زیرا مدل 1/2 از 20 میلی‌متر شروع می‌شود. این مدل برای خطوط لوله با قطر پایین و نقاطی که استفاده از یک بست جمع‌وجورتر موردنیاز است مناسب‌تر است. در کاتالوگ، تعداد 400 عدد در کارتن برای این سایز درج شده است.

بست روکش دار سازه عمران سایز 1/2 اینچ

بست روکش دار سازه عمران سایز 1/2 اینچ برای قطر خارجی 20 تا 25 میلی‌متر تعریف شده و مانند سایز قبلی از ساختار تک پیچ استفاده می‌کند. این Variation برای لوله‌ای مناسب است که قطر واقعی آن از محدوده 3/8 عبور کرده اما هنوز به بازه 25 تا 30 میلی‌متر مدل 3/4 نرسیده باشد. در مرز 20 میلی‌متر و 25 میلی‌متر بهتر است قطر لوله دقیق کنترل شود تا بست بیش از اندازه آزاد یا فشرده انتخاب نشود. تعداد بسته‌بندی درج‌شده برای این مدل 400 عدد در کارتن است و از نظر تعداد بسته‌بندی در همان گروه سایزهای ابتدایی خانواده قرار می‌گیرد.

بست روکش دار سازه عمران سایز 3/4 اینچ

مدل 3/4 اینچ برای لوله‌هایی با قطر خارجی 25 تا 30 میلی‌متر ارائه شده است. این سایز همچنان ساختار تک پیچ دارد و میان مدل‌های 1/2 و 1 اینچ قرار می‌گیرد. اگر قطر خارجی لوله نزدیک 25 میلی‌متر باشد، تطبیق دقیق با مدل 1/2 اهمیت پیدا می‌کند و اگر قطر به بیش از 30 میلی‌متر برسد، این بست دیگر در بازه تعریف‌شده کاتالوگ قرار ندارد. سایز بعدی یعنی 1 اینچ از قطر 31 میلی‌متر آغاز می‌شود. تعداد درج‌شده در هر کارتن برای بست 3/4 اینچ 250 عدد است و باید در پنل به‌صورت Variation مستقل ثبت شود.

بست روکش دار سازه عمران سایز 1 اینچ

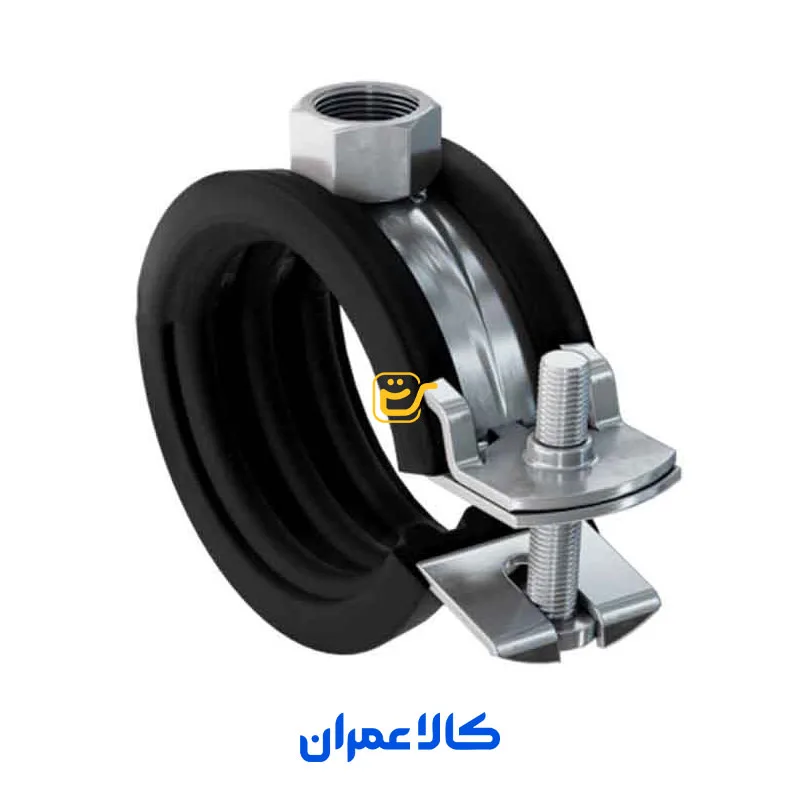

بست روکش دار سازه عمران سایز 1 اینچ برای قطر 31 تا 38 میلی‌متر تعریف شده و بزرگ‌ترین مدل تک پیچ این خانواده محسوب می‌شود. این ویژگی مهم است؛ زیرا از سایز بعدی، ساختار محصول به دو پیچ تغییر می‌کند. اگر لوله در بازه 31 تا 37 میلی‌متر قرار دارد، این مدل انتخاب مستقیم‌تری است. در قطر 38 میلی‌متر، مدل 1 اینچ و مدل 1 1/4 اینچ در کاتالوگ به یک نقطه مرزی مشترک می‌رسند؛ بنابراین در چنین حالتی باید ابعاد واقعی لوله و نحوه قرارگیری بست کنترل شود. تعداد در کارتن این Variation برابر 250 عدد درج شده است.

بست روکش دار سازه عمران سایز 1 1/4 اینچ

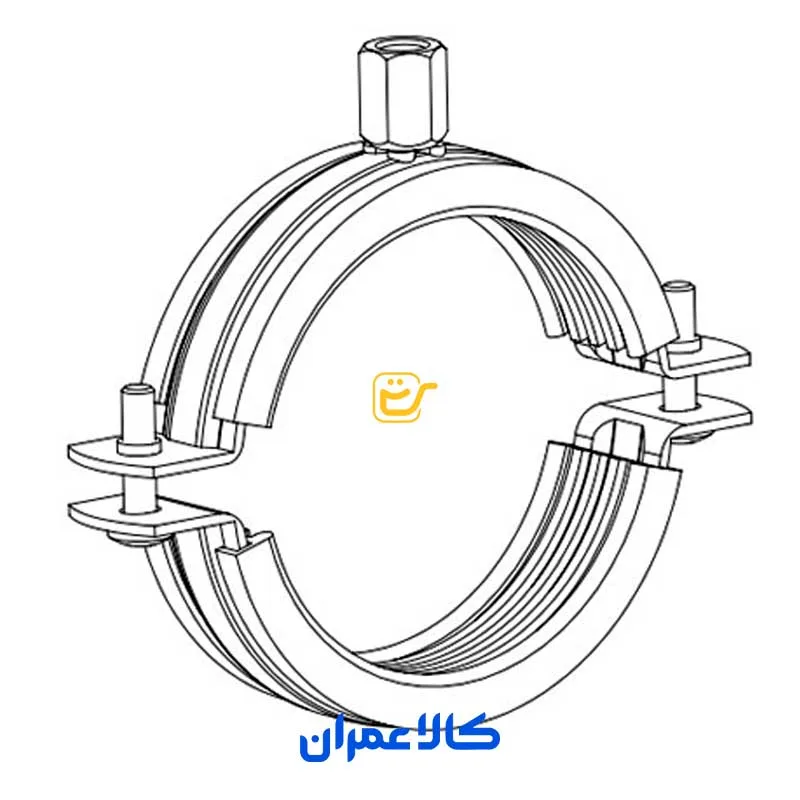

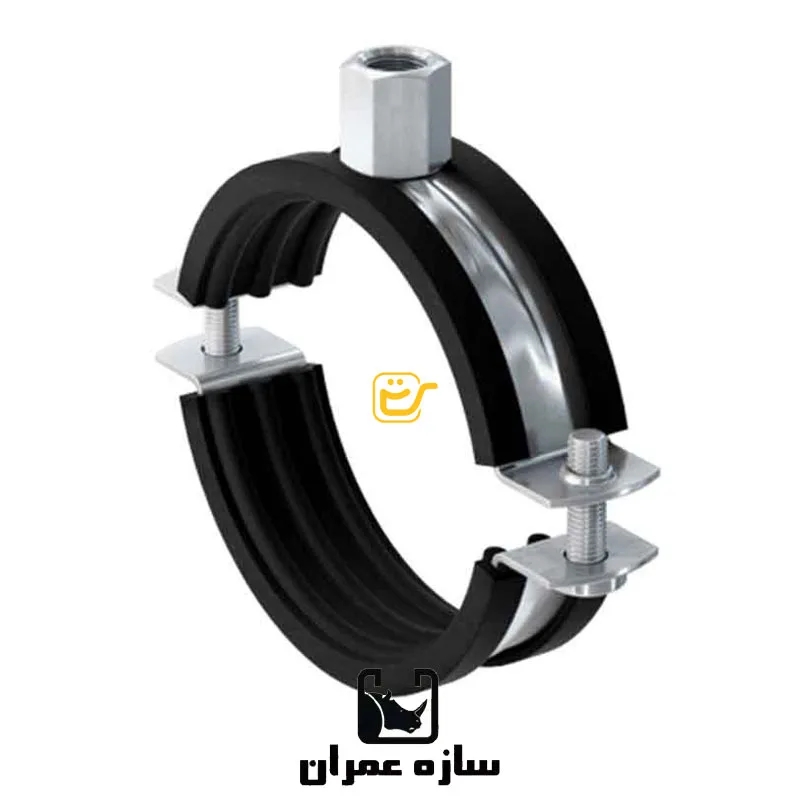

مدل 1 1/4 اینچ اولین بست دو پیچ این خانواده است و برای لوله‌هایی با قطر خارجی 38 تا 45 میلی‌متر عرضه می‌شود. تغییر از ساختار تک پیچ مدل 1 اینچ به دو پیچ در این سایز، نکته مهمی برای بارگذاری سایت است. قطر 38 میلی‌متر با انتهای بازه مدل 1 اینچ و قطر 45 میلی‌متر با ابتدای بازه مدل 1 1/2 مشترک است؛ در نتیجه در نقاط مرزی نباید فقط عدد اینچی ملاک انتخاب قرار گیرد. برای این مدل تعداد 150 عدد در کارتن درج شده است. اگر قطر لوله کمتر از 38 میلی‌متر باشد، مدل 1 اینچ باید بررسی شود.

بست روکش دار سازه عمران سایز 1 1/2 اینچ

بست روکش دار سازه عمران 1 1/2 اینچ برای قطر خارجی 45 تا 52 میلی‌متر مناسب است و با ساختار دو پیچ عرضه می‌شود. این مدل برای لوله‌هایی است که از بازه 38 تا 45 میلی‌متر مدل قبل عبور کرده‌اند. نکته مهم انتخاب این سایز، فاصله بعد از 52 میلی‌متر است؛ زیرا مدل بعدی 2 اینچ از 59 میلی‌متر شروع می‌شود. بنابراین برای قطرهای بین 53 تا 58 میلی‌متر نباید بدون تأیید فنی، یکی از این دو سایز انتخاب شود. تعداد در کارتن مدل 1 1/2 اینچ 120 عدد است و این داده می‌تواند برای سفارش‌های پروژه‌ای و مدیریت تعداد موردنیاز مفید باشد.

بست روکش دار سازه عمران سایز 2 اینچ

مدل 2 اینچ برای بازه قطر خارجی 59 تا 66 میلی‌متر تعریف شده و دارای ساختار دو پیچ است. این Variation برای لوله‌هایی مناسب است که قطر واقعی آن‌ها در این محدوده قرار دارد و نه صرفاً هر لوله‌ای که در بازار «2 اینچ» نامیده می‌شود. پس از قطر 66 میلی‌متر نیز مدل بعدی بلافاصله شروع نمی‌شود و سایز 2 1/2 اینچ از 75 میلی‌متر آغاز شده است؛ بنابراین قطرهای میانی نیاز به بررسی جداگانه دارند. تعداد ثبت‌شده برای هر کارتن این مدل 100 عدد است. برای نصب آویز می‌توان متعلقات سازگار مانند پیچ متری، مهره و واشر را جداگانه انتخاب کرد.

بست روکش دار سازه عمران سایز 2 1/2 اینچ

بست روکش دار سایز 2 1/2 اینچ سازه عمران برای قطر خارجی 75 تا 84 میلی‌متر عرضه شده و در گروه مدل‌های دو پیچ قرار می‌گیرد. این سایز از نظر ابعاد میان مدل 2 و 3 اینچ است اما بازه‌های این سه مدل پیوسته نیستند؛ به همین دلیل اندازه‌گیری قطر واقعی لوله اهمیت بیشتری پیدا می‌کند. اگر قطر کمتر از 75 یا بیشتر از 84 میلی‌متر باشد، این Variation نباید صرفاً براساس نام اسمی انتخاب شود. برای این سایز، تعداد 80 عدد در کارتن در کاتالوگ درج شده است. استفاده پروژه‌ای از این مدل معمولاً همراه با طراحی صحیح مسیر ساپورت و انتخاب متعلقات اتصال انجام می‌شود.

بست روکش دار سازه عمران سایز 3 اینچ

مدل 3 اینچ برای لوله‌هایی با قطر خارجی 93 تا 101 میلی‌متر تعریف شده است. ساختار بست دو پیچ بوده و برای قطرهای بالاتر از گروه 2 1/2 اینچ مورد استفاده قرار می‌گیرد. بین پایان بازه سایز 2 1/2 یعنی 84 میلی‌متر و شروع این مدل یعنی 93 میلی‌متر فاصله وجود دارد؛ بنابراین برای قطرهای میانی باید مدل دیگری بررسی شود و نباید بست با فشار یا لقی نامتناسب نصب شود. تعداد در کارتن این Variation برابر 65 عدد ثبت شده است. برای انتخاب نهایی، بهتر است قطر خارجی لوله پس از درنظرگرفتن پوشش یا عایق احتمالی پروژه کنترل شود.

بست روکش دار سازه عمران سایز 4 اینچ

بست روکش دار سازه عمران سایز 4 اینچ برای قطر 110 تا 119 میلی‌متر طراحی شده و در گروه بست‌های دو پیچ قرار دارد. این مدل برای قطرهای بزرگ‌تر از 3 اینچ انتخاب می‌شود، اما بین پایان بازه مدل 3 اینچ در 101 میلی‌متر و شروع این مدل در 110 میلی‌متر فاصله وجود دارد. نکته مهم دیگر، نقطه 119 میلی‌متر است که هم انتهای بازه 4 اینچ و هم ابتدای بازه مدل 5 اینچ محسوب می‌شود. بنابراین برای قطر دقیق 119 میلی‌متر، کنترل نحوه نشستن لوله در بست ضروری است. تعداد در کارتن این سایز 50 عدد اعلام شده است.

بست روکش دار سازه عمران سایز 5 اینچ

مدل 5 اینچ برای قطر خارجی 119 تا 129 میلی‌متر در کاتالوگ ارائه شده است. این Variation دارای ساختار دو پیچ بوده و در ابتدای بازه با مدل 4 اینچ یک نقطه مشترک 119 میلی‌متری دارد. به همین دلیل انتخاب در این مرز بهتر است براساس قطر دقیق، نوع لوله و نحوه بسته‌شدن بست انجام شود. پس از 129 میلی‌متر نیز سایز بعدی این خانواده مستقیماً شروع نمی‌شود و مدل 6 اینچ از 155 میلی‌متر آغاز شده است. تعداد ثبت‌شده برای هر کارتن سایز 5 اینچ 40 عدد است و این مدل باید به‌عنوان Variation مستقل در صفحه مادر قرار گیرد.

بست روکش دار سازه عمران سایز 6 اینچ

بست روکش دار سازه عمران سایز 6 اینچ برای بازه 155 تا 162 میلی‌متر ارائه شده و دارای ساختار دو پیچ است. این سایز از نظر قطر فاصله قابل توجهی با مدل 5 اینچ دارد؛ بنابراین برای لوله‌هایی با قطر بین 130 تا 154 میلی‌متر نباید به‌صورت خودکار سایز 6 اینچ انتخاب شود. تعداد درج‌شده در هر کارتن این مدل 25 عدد است که نسبت به سایزهای کوچک‌تر کاهش پیدا کرده است. هنگام اجرای لوله‌های این ابعاد، نحوه ساپورت‌گذاری، نوع پیچ متری و سایر قطعات نگهدارنده باید متناسب با طراحی واقعی پروژه تعیین شود و صرف وجود بست 6 اینچ مبنای تعیین ظرفیت سیستم نیست.

بست روکش دار سازه عمران سایز 8 اینچ

بزرگ‌ترین سایز ثبت‌شده این خانواده، بست روکش دار سازه عمران سایز 8 اینچ با بازه قطر خارجی 195 تا 205 میلی‌متر است. این مدل نیز ساختار دو پیچ دارد و برای لوله‌های با قطر بالا در این محدوده در نظر گرفته شده است. فاصله میان انتهای سایز 6 اینچ یعنی 162 میلی‌متر و شروع مدل 8 اینچ در 195 میلی‌متر نشان می‌دهد که این خانواده همه قطرهای میانی را به‌صورت پیوسته پوشش نمی‌دهد. بنابراین برای قطرهایی خارج از 195 تا 205 میلی‌متر باید محصول دیگری بررسی شود.

بررسی فنی بست روکش دار سازه عمران در سایزهای مختلف

با افزایش سایز، علاوه بر تغییر بازه قطر لوله، ساختار بست نیز از تک پیچ به دو پیچ تغییر می‌کند. چهار Variation اول تک پیچ و بقیه دو پیچ هستند. از طرف دیگر تعداد در کارتن با افزایش سایز کاهش یافته است. نکته مهم‌تر، ناپیوسته بودن تعدادی از بازه‌ها است. برای مثال 52 تا 59، 66 تا 75، 84 تا 93، 101 تا 110، 129 تا 155 و 162 تا 195 میلی‌متر به‌صورت Variation مستقل در این فهرست پوشش داده نشده‌اند. این موضوع باید در صفحه محصول روشن باشد تا کاربر تصور نکند صرفاً با گرد کردن قطر لوله به نزدیک‌ترین سایز می‌تواند بست مناسب را انتخاب کند.

مقایسه بست روکش دار سازه عمران با سایر بست‌های لوله

تفاوت این محصول با بست لوله رگلاژی یا دیواری بیشتر در روش اتصال بست به سازه نگهدارنده است. بست روکش دار معمولی برای استفاده در مجموعه ساپورت طراحی می‌شود، درحالی‌که مدل دیواری یا رگلاژی اجزای دیگری را برای موقعیت نصب خاص خود دارند. بنابراین نوع پروژه، محل عبور لوله و نحوه مهار باید پیش از انتخاب مشخص باشد.

محصولات و تجهیزات مرتبط با بست روکش دار سازه عمران

برای تشکیل یک مجموعه ساپورت کامل، بسته به نقشه اجرایی می‌توان از پیچ متری، مهره، واشر، مهره کوپلینگ، پیچ شش‌گوش، پروفیل ساپورت و اتصالات مرتبط استفاده کرد. در کاتالوگ سازه عمران رادهای تمام‌رزوه M8، M10 و M12 در طول‌های مختلف، مهره شش‌گوش M8، M10 و M12، مهره کوپلینگ، واشر گرد و واشر پهن نیز در گروه لوازم جانبی ارائه شده‌اند.

نحوه استفاده صحیح از بست روکش دار سازه عمران

در مرحله اول قطر خارجی لوله در محل نصب مشخص شود. سپس بازه میلی‌متری جدول با قطر اندازه‌گیری‌شده تطبیق داده شود. بعد از انتخاب بست، روش اتصال آن به سیستم ساپورت، پیچ متری یا قطعه نگهدارنده براساس نقشه پروژه تعیین شود. مهره و واشر باید متناسب با رزوه قطعه اتصال انتخاب شوند و استفاده از M8، M10 یا M12 بدون دانستن جزئیات اتصال بست نباید به‌صورت عمومی برای همه سایزها تجویز شود. همچنین بست نباید برای جبران اشتباه سایزبندی بیش از اندازه تحت فشار بسته شود.

نکات ایمنی و نگهداری بست روکش دار سازه عمران

قبل از نصب، سلامت روکش و شکل بست بررسی شود. بست تغییرشکل‌داده، روکش آسیب‌دیده یا اتصال نامتناسب با قطر لوله نباید بدون ارزیابی فنی نصب شود. وضعیت پیچ‌ها و اتصالات نیز پس از مونتاژ باید کنترل شود. در سیستم‌های ساپورت، عملکرد نهایی فقط به بست وابسته نیست و مجموعه پیچ متری، انکر بولت، پروفیل، مهره شش گوش، واشر تخت و نقاط اتصال نیز در کیفیت اجرای سیستم مؤثرند؛ بنابراین نباید ظرفیت کل سیستم صرفاً از روی ظاهر یا اندازه بست تخمین زده شود.

خرید بست روکش دار سازه عمران از کالا عمران

خرید بست روکش دار سازه عمران به‌صورت آنلاین و حضوری از کالا عمران برای سایزهای مختلف این خانواده امکان‌پذیر است و در سفارش‌های پروژه‌ای می‌توان در کنار بست، متعلقات موردنیاز سیستم نصب مانند پیچ متری، مهره، واشر و سایر قطعات ساپورت را نیز متناسب با نقشه اجرایی بررسی کرد. در زمان ثبت سفارش، اعلام قطر واقعی خارجی لوله در کنار سایز اسمی باعث می‌شود انتخاب سایز دقیق‌تر انجام شود. برای خرید عمده برای پروژه خود می توانید با کارشناسان کالا عمران در ارتباط باشید.

جمع‌بندی بست روکش دار سازه عمران

بست روکش دار سازه عمران یک خانواده 13 سایزی برای مهار لوله در سیستم‌های تأسیساتی است که از قطر 16 تا 205 میلی‌متر را در بازه‌های مشخص پوشش می‌دهد. چهار سایز ابتدایی تک پیچ و سایزهای بعدی دو پیچ هستند. مهم‌ترین نکته در انتخاب، تطبیق قطر خارجی واقعی لوله با بازه میلی‌متری هر Variation است. وجود فاصله میان بعضی بازه‌ها نیز باید جدی گرفته شود و در چنین شرایطی انتخاب نزدیک‌ترین سایز بدون بررسی فنی توصیه نمی‌شود.

نظر کارشناسان کالا عمران درباره بست روکش دار سازه عمران

از نگاه کارشناسان کالا عمران، این محصول زمانی بهترین انتخاب را دارد که خریدار قبل از سفارش، قطر خارجی واقعی لوله را مشخص کند و فقط به عنوان 1، 2 یا 3 اینچ اکتفا نکند. ساختار تک پیچ در چهار سایز ابتدایی و دو پیچ در قطرهای بالاتر، امکان ثبت همه مدل‌ها را در یک صفحه محصول متغیر فراهم می‌کند و برای خریدار پروژه‌ای نیز مقایسه را ساده‌تر می‌سازد. خرید حضوری و اینترنتی از فروشگاه کالا عمران می‌تواند همراه با بررسی متعلقات مکمل مانند پیچ متری، مهره و واشر انجام شود. اگر قطر لوله در فاصله میان بازه‌های اعلام‌شده قرار دارد یا سیستم ساپورت نیاز به نصب دیواری، رگلاژی یا اسپرینکلری دارد، بهتر است به‌جای انتخاب اجباری این خانواده، نوع بست مناسب همان روش اجرا بررسی شود.
