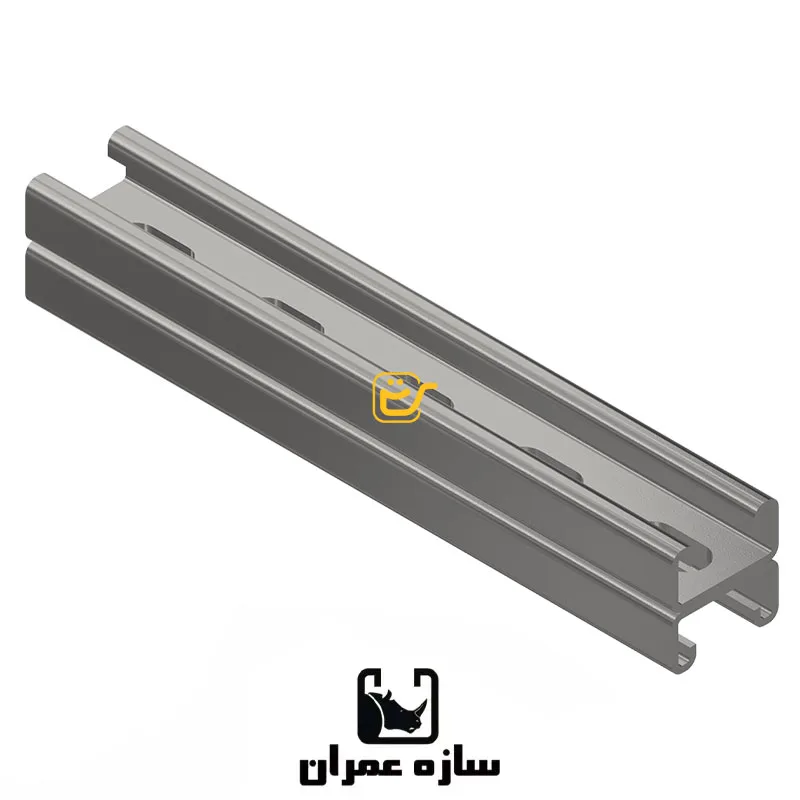

پروفیل دوبل CM-G-D21 سازه عمران

پروفیل دوبل CM-G-D21 سازه عمران یکی از مقاطع نیمه‌سنگین سری CM برای ساخت قاب‌ها، ریل‌ها و مجموعه‌های ساپورت تأسیساتی مقاوم است. این ساپورت مدولار از ترکیب دو مقطع G-21 تشکیل شده و دارای عرض ۴۱٫۳ میلی‌متر، ارتفاع کلی ۴۱٫۲ میلی‌متر و ضخامت ورق ۲ میلی‌متر است. ساختار دوبل محصول، سطح مقطع فلزی را نسبت به یک پروفیل CM-G-21 تکی هم‌ضخامت افزایش می‌دهد و برای دستیابی به قدرت بالاتر، صلبیت بیشتر و کارایی مناسب‌تر در مجموعه‌های تأسیساتی طراحی شده است. این ساختار می‌تواند در شرایط طراحی یکسان، عملکردی تا حدود دو برابر مقطع تکی ایجاد کند؛ اما ظرفیت باربری مجاز باید براساس جهت بار، دهانه، فاصله مهارها و جدول بار معتبر تعیین شود. این پروفیل متغیر نیست و فقط با ضخامت ۲ میلی‌متر عرضه می‌شود.

قیمت محصول براساس متر محاسبه می‌شود، اما فروش آن به‌صورت شاخه کامل ۴ متری انجام خواهد شد. بنابراین مبلغ هر شاخه برابر چهار برابر قیمت روز یک متر پروفیل است. تولید این پروفیل با بالاترین کیفیت متریال موجود در بازار در کشور ایران صورت گرفته و طراحی آن توسط مهندسان شرکت سازه عمران صورت گرفته است. برای خرید عمده و تکی از این محصول می توانید با کارشناسان کالا عمران در تماس باشید.

کاربرد پروفیل دوبل CM-G-D21

پروفیل CM-G-D21 برای ساخت ساپورت‌های تأسیساتی، قاب‌های مدولار، شاسی تجهیزات، ریل‌های نگهدارنده و مجموعه‌هایی مناسب است که نسبت به مدل تک‌لایه به استحکام و صلبیت بیشتری نیاز دارند. وجود شیار در دو سمت مقطع، امکان نصب اتصال و تجهیزات از دو جهت را فراهم می‌کند. این محصول برای پیمانکاران تأسیسات مکانیکی و برقی، مجریان خطوط لوله، نصابان سینی کابل، سازندگان شاسی و تیم‌های اجرای ساپورت قابل استفاده است. مقطع دوبل می‌تواند در ساخت قاب‌های عمودی، افقی یا ترکیبی به کار رود؛ مشروط بر اینکه آرایش اتصال و ظرفیت تمام اجزا محاسبه شده باشد. عمق کلی ۴۱٫۲ میلی‌متری محصول، فضای مقطع بیشتری نسبت به CM-G-21 تکی ایجاد می‌کند. این ویژگی برای مجموعه‌هایی مناسب است که محدودیت ارتفاع کمتری دارند و طراحی پروژه استفاده از پروفیل دوبل را تعیین کرده است.

ساختار دوبل و قدرت پروفیل CM-G-D21

پروفیل CM-G-D21 از دو مقطع G-21 با ضخامت ۲ میلی‌متر تشکیل شده است. قرارگیری این دو بخش در ساختار دوبل، حجم فلز مصرف‌شده و سطح مقطع را نسبت به یک پروفیل تکی افزایش می‌دهد. نتیجه این طراحی، صلبیت بیشتر، کاهش تغییر شکل نسبی و کارایی بالاتر در قاب‌های تأسیساتی است. عبارت قدرت دو برابر باید در ارتباط با ساختار دوبل محصول بررسی شود. دو برابرشدن مقطع فلزی به معنی دو برابرشدن قطعی ظرفیت مجاز در تمام جهت‌های بارگذاری نیست؛ زیرا محور بار، فاصله تکیه‌گاه‌ها، نوع اتصال، کیفیت زیرکار و نحوه مهار بر عملکرد نهایی اثر دارند. برای پروژه‌های حساس، ظرفیت باید از محاسبات مهندسی استخراج شود.

جدول معرفی پروفیل دوبل CM-G-D21

ساختار دوطرفه این مدل اجازه می‌دهد مهره، واشر و اتصال متناسب با سری CM روی هر یک از شیارهای قابل‌دسترسی نصب شود. تعداد و جهت اتصالات باید با آرایش واقعی قاب هماهنگ باشد.

اتصالات مناسب پروفیل دوبل CM-G-D21

برای نصب قطعات جانبی روی پروفیل می‌توان از واشرهای CM-SW و CM-LW و مهره‌های سری CM استفاده کرد. مهره‌های مربعی CM-SN در رزوه‌های M8، M10 و M12 و مهره‌های دوبل CM-DN در رزوه‌های M10 و M12 قابل انتخاب هستند. اتصالات CM-AD، CM-AT و CM-AF برای ایجاد گوشه‌های مختلف، CM-BA برای اتصال ۹۰ درجه به پایه و CM-LU یا CM-LF برای اتصال طولی شاخه‌ها کاربرد دارند. اتصال باید با موقعیت شیار، جهت بار و ضخامت موردنیاز پروژه تطبیق داده شود.در نظر داشته باشید تنوع کاملی از انواع برند و سایز بندی پیچ، پیچ متری، مهره، واشر، انکر بولت و رول بولت مناسب برای تکمیل نصب این محصول در کالا عمران موجود هستند. نوع و سایز هر قطعه باید براساس سوراخ اتصال، نوع زیرکار و بار طراحی انتخاب شود.

نقش پیچ، پیچ متری و مهارهای نصب

پیچ و مهره برای مونتاژ اتصالات زاویه‌ای، پایه و طولی روی پروفیل استفاده می‌شوند. واشر نیز فشار ایجادشده توسط پیچ را روی سطح بزرگ‌تری توزیع کرده و به استقرار مناسب اتصال کمک می‌کند. پیچ متری برای آویزکردن ساپورت از سقف یا تنظیم ارتفاع مجموعه قابل استفاده است. قطر پیچ متری باید با مهره، سوراخ اتصال و بار طراحی هماهنگ باشد. انتخاب طول نیز براساس فاصله پروفیل از محل مهار انجام می‌شود. انکر بولت و رول بولت برای اتصال صفحات پایه یا اتصالات نگهدارنده به بتن و مصالح مناسب استفاده می‌شوند. انتخاب نوع انکر باید براساس جنس زیرکار، فاصله از لبه، عمق کاشت، شرایط نصب و بار واردشده انجام شود. این قطعات همراه خود پروفیل نیستند و جداگانه سفارش داده می‌شوند.

نحوه استفاده صحیح از پروفیل CM-G-D21

ابتدا مسیر نصب، فاصله تکیه‌گاه‌ها و محل اتصالات براساس نقشه تعیین شود. شاخه ۴ متری می‌تواند به‌صورت کامل استفاده شود یا در صورت نیاز با ابزار مناسب برش داده شود. پس از برش، پلیسه و تغییر فرم لبه‌ها باید کنترل شوند. برای اتصال قطعات جانبی، مهره متناسب داخل شیار قرار می‌گیرد و پیچ هم‌رزوه از واشر و قطعه اتصال عبور داده می‌شود. در اجرای آویز سقفی می‌توان از پیچ متری و در اتصال به بتن از انکر بولت یا رول بولت متناسب با زیرکار استفاده کرد. پیش از بارگذاری، سفتی تمام پیچ‌ها، استقرار مهره‌ها، سلامت اتصالات و فاصله مهارها کنترل شود. استفاده از مقطع دوبل جایگزین محاسبه ظرفیت انکر، پیچ و سایر اجزای سیستم نیست.

نکات ایمنی و نگهداری پروفیل CM-G-D21

شاخه‌های ۴ متری باید روی سطح صاف و دارای تکیه‌گاه کافی انبار شوند تا دچار خمیدگی یا پیچش نشوند. هنگام جابه‌جایی شاخه کامل، وزن و طول محصول در نظر گرفته شود و از روش حمل ایمن استفاده شود. هنگام برش و سوراخ‌کاری، استفاده از دستکش، عینک و تجهیزات حفاظتی متناسب ضروری است. لبه‌های برش‌خورده باید پلیسه‌گیری شوند و در صورت آسیب‌دیدن پوشش سطحی، ترمیم متناسب با شرایط پروژه انجام شود. اتصالات نصب‌شده باید به‌صورت دوره‌ای از نظر شل‌شدن پیچ‌ها، تغییر شکل، خوردگی یا جابه‌جایی بررسی شوند. بارگذاری مجموعه نباید از مقدار تعیین‌شده در طراحی اجرایی بیشتر شود.

قیمت پروفیل دوبل CM-G-D21 سازه عمران

قیمت پروفیل CM-G-D21 به‌صورت سفارشی و براساس هر متر محاسبه می‌شود. با توجه به فروش محصول در شاخه‌های ۴ متری، مبلغ هر شاخه برابر چهار برابر قیمت روز هر متر خواهد بود. برای مثال، پس از تعیین قیمت روز یک متر، مبلغ شاخه کامل از فرمول زیر محاسبه می‌شود.هزینه پیچ، پیچ متری، مهره، واشر، انکر بولت، رول بولت و اتصالات سری CM در قیمت شاخه پروفیل محاسبه نشده است. هزینه برش، حمل و شرایط سفارش نیز می‌تواند جداگانه محاسبه شود.

قیمت یک شاخه ۴ متری = قیمت روز هر متر × ۴

قیمت عمده پروفیل CM-G-D21 سازه عمران برای پروژه های ساختمانی و عمران به صورت عمده و با تخفیف ویژه در کالا عمران انجام می شود و برای اطلاع از قیمت عمده برای پروژه های بزرگ باید با کارشناسان کالا عمران تماس بگیرید.

خرید پروفیل دوبل CM-G-D21 از کالا عمران

برای خرید پروفیل دوبل CM-G-D21 باید تعداد شاخه‌های ۴ متری، متراژ کل پروژه و محل استفاده مشخص شود. به‌عنوان نمونه، سفارش سه شاخه برابر با ۱۲ متر پروفیل خواهد بود. قیمت نهایی نیز براساس ۱۲ متر محاسبه می‌شود. پیچ، پیچ متری، مهره، واشر، انکر بولت و رول بولت موردنیاز نصب این محصول در کالا عمران قابل تهیه هستند. بهتر است تعداد و سایز متعلقات هم‌زمان با تعداد شاخه‌ها مشخص شود تا اجزای سیستم از نظر رزوه، قطر و نوع کاربرد هماهنگ باشند. خرید پروفیل دوبل CM-G-D21 با قیمت 1 متر در سایت کالا عمران قرار گرفته و فروش به صورت شاخه 4 متری است و برای پروژه های عمرانی و سازمانی دارای قیمت ویژه همکاری در کالا عمران است.

جمع‌بندی پروفیل دوبل CM-G-D21 سازه عمران

پروفیل CM-G-D21 یک مقطع نیمه‌سنگین، دوبل و غیرمتغیر با ضخامت ۲ میلی‌متر است. عرض آن ۴۱٫۳ میلی‌متر، ارتفاع کلی آن ۴۱٫۲ میلی‌متر و طول هر شاخه ۴ متر است. قیمت محصول براساس متر تعیین می‌شود، اما فروش به‌صورت شاخه کامل انجام خواهد شد. ساختار دوبل این محصول نسبت به مقطع تکی، قدرت، صلبیت و کارایی بیشتری ایجاد می‌کند و برای ساخت قاب‌ها و ساپورت‌های مقاوم قابل بررسی است. ظرفیت نهایی مجموعه باید با توجه به پروفیل، اتصالات، پیچ‌ها، انکرها و شرایط واقعی نصب محاسبه شود.

نظر کارشناسان کالا عمران درباره پروفیل CM-G-D21

مهم‌ترین مزیت CM-G-D21، ساختار دوبل و امکان اجرای اتصال از دو سمت پروفیل است. این طراحی در مقایسه با مدل تکی، سطح مقطع و صلبیت بیشتری فراهم می‌کند؛ اما تعیین ظرفیت دقیق همچنان به محاسبات پروژه نیاز دارد. هنگام خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است تعداد شاخه‌های ۴ متری، نوع اتصال، سایز پیچ متری و تعداد انکرها هم‌زمان مشخص شوند. تأمین هماهنگ پروفیل، پیچ، مهره، واشر، انکر بولت و رول بولت، خطای مونتاژ و مغایرت اجزای نصب را کاهش می‌دهد.
