پروفیل CM-G-41 سازه عمران

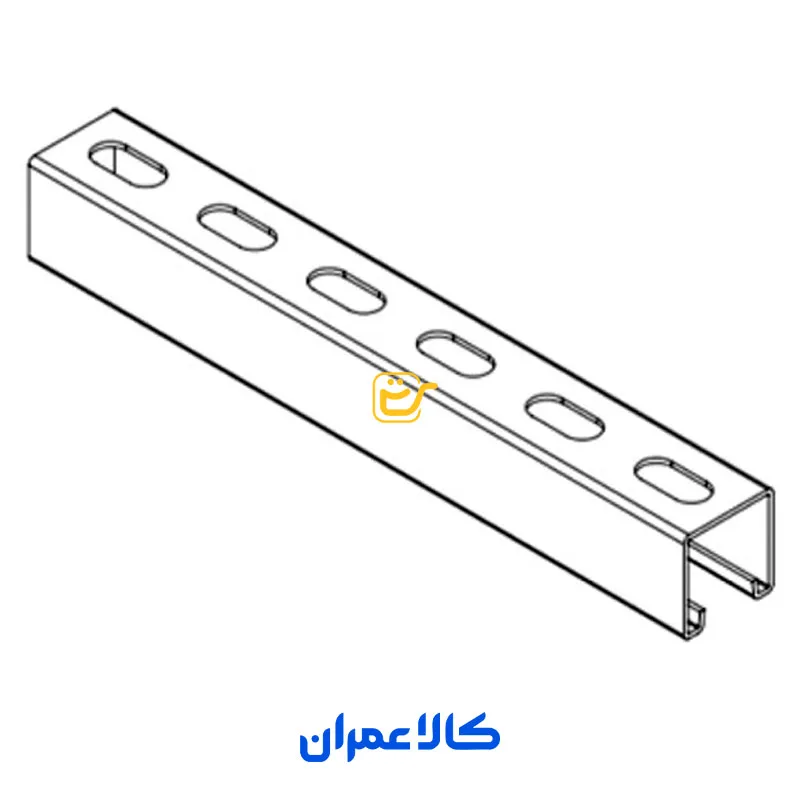

پروفیل CM-G-41 سازه عمران یکی از مقاطع نیمه‌سنگین سری CM برای ساخت ریل، قاب و مجموعه‌های ساپورت تأسیساتی است. این محصول با مقطع ثابت ۴۱٫۳×۴۱٫۳ میلی‌متر و در دو ضخامت ۱٫۵ و ۲ میلی‌متر عرضه می‌شود. فرم G شکل و لبه‌دار پروفیل، امکان قرارگیری مهره، واشر و اتصالات سری CM را فراهم می‌کند. ارتفاع ۴۱٫۳ میلی‌متری این مدل، مقطعی عمیق‌تر از CM-G-21 ایجاد می‌کند؛ اما ظرفیت باربری را نمی‌توان فقط براساس ارتفاع یا ضخامت تعیین کرد و کل سیستم نصب باید بررسی شود. ساخت این محصول با بالاترین کیفیت در کشور ایران تولید می شود و طراحی آن توسط شرکت سازه عمران صورت گرفته است.

کاربرد پروفیل CM-G-41

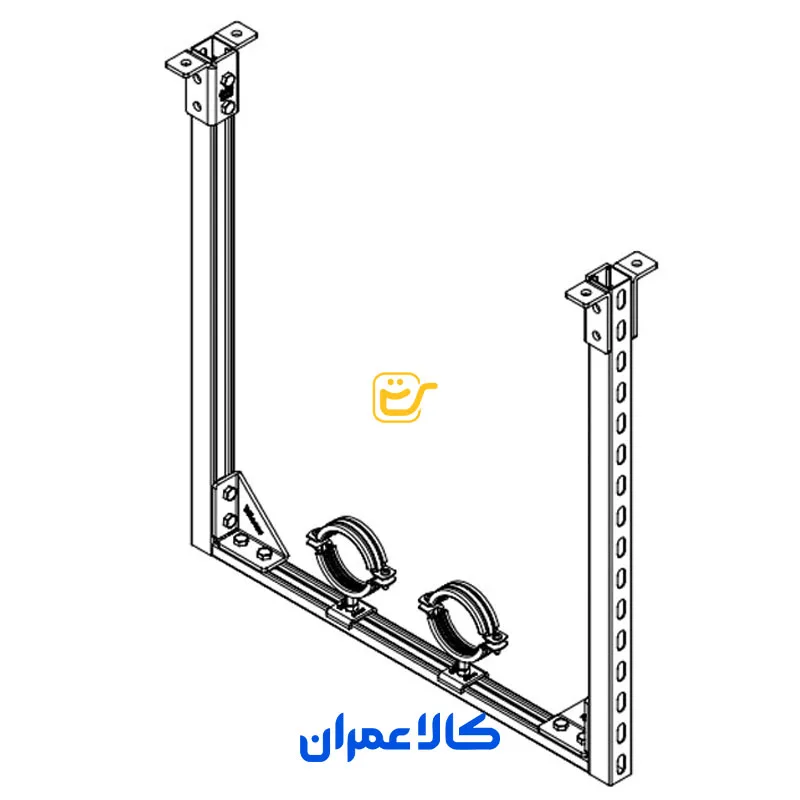

پروفیل CM-G-41 برای اجرای ریل‌های تأسیساتی، ساخت قاب‌های مدولار، نصب بست‌ها و ایجاد مجموعه‌های نگهدارنده تجهیزات مکانیکی و برقی قابل استفاده است. پیمانکاران تأسیسات، مجریان ساپورت، نصابان خطوط لوله، سازندگان قاب و تیم‌های اجرایی پروژه‌های ساختمانی از مخاطبان اصلی این محصول هستند. وجود دو ضخامت از این ساپورت مدولار، امکان انتخاب اقتصادی یا فنی‌تر را متناسب با نقشه فراهم می‌کند. بار واردشده، فاصله مهارها، دهانه آزاد، نوع اتصال، زیرکار، جهت نصب و تعداد تجهیزات متصل به پروفیل باید پیش از انتخاب ضخامت بررسی شوند. در نظر داشته باشید این ساپورت مدولار در دو قطر ضخامت عرضه می شود و برای هر قطر قیمت مشخص شده ای در سایت دارد.

مدل‌های پروفیل CM-G-41

پروفیل CM-G-41-1.5 با ضخامت ۱٫۵ میلی‌متر

پروفیل CM-G-41-1.5 با عرض و ارتفاع ۴۱٫۳ میلی‌متر، گزینه اقتصادی‌تر این محصول متغیر است. این تنوع برای ساخت ریل و قاب‌های تأسیساتی مناسب است که محاسبات پروژه، ضخامت ۱٫۵ میلی‌متر را برای بار، دهانه و فاصله مهار تعیین‌شده کافی بداند. ثابت‌بودن ابعاد مقطع باعث می‌شود اتصالات سری CM همچنان قابل استفاده باشند. قیمت این مدل برای هر متر ۶٬۶۰۰٬۰۰۰ ریال است و انتخاب آن باید براساس مشخصات فنی پروژه انجام شود، نه صرفاً قیمت کمتر.

پروفیل CM-G-41-2 با ضخامت ۲ میلی‌متر

پروفیل CM-G-41-2 همان مقطع ۴۱٫۳×۴۱٫۳ میلی‌متری را با ورق ۲ میلی‌متری ارائه می‌کند. این مدل برای پروژه‌هایی مناسب‌تر است که ضخامت بیشتر در نقشه تعیین شده یا صلبیت بالاتر مقطع در هندسه یکسان اهمیت دارد. در صورت تأیید محاسبات، مدل ۲ میلی‌متری برای قاب‌ها و ساپورت‌هایی با الزامات مکانیکی سخت‌گیرانه‌تر قابل بررسی است. قیمت هر متر این تنوع ۸٬۸۰۰٬۰۰۰ ریال است و ظرفیت عددی آن باید از جدول بار معتبر استخراج شود.

جدول معرفی مدل‌های پروفیل CM-G-41

هر دو تنوع از نظر عرض، ارتفاع و شکل مقطع یکسان هستند. بنابراین ضخامت ورق، قیمت و الزامات مهندسی پروژه مهم‌ترین معیارهای انتخاب بین آن‌ها خواهند بود.

جدول مقایسه دو ضخامت پروفیل CM-G-41

مدل ۱٫۵ میلی‌متری فقط به دلیل قیمت پایین‌تر نباید جایگزین نسخه ۲ میلی‌متری شود. از طرف دیگر، انتخاب مدل ۲ میلی‌متری نیز بدون بررسی بار، دهانه و اتصالات به معنی تضمین ظرفیت مجموعه نیست.

اتصالات مناسب پروفیل CM-G-41

واشرهای CM-SW و CM-LW همراه با مهره‌های سری CM برای ایجاد نقاط اتصال روی شیار پروفیل استفاده می‌شوند. مهره‌های مربعی CM-SN در رزوه‌های M8، M10 و M12 و مهره‌های دوبل CM-DN در رزوه‌های M10 و M12 قابل انتخاب هستند. پیچ مورد استفاده باید با رزوه مهره هماهنگ باشد. اتصالات CM-AD، CM-AT و CM-AF برای ایجاد گوشه‌های دو، سه و چهار سوراخ کاربرد دارند. اتصال CM-BA برای نصب ۹۰ درجه پروفیل به پایه، CM-LU و CM-LF برای امتداد دو شاخه و CM-CR-41 برای ساخت اتصال متقاطع متناسب با ارتفاع ۴۱ استفاده می‌شوند. درپوش CM-G-E 41 نیز برای پوشاندن انتهای باز پروفیل مناسب است. تمامی اتصالات مربوط به این محصول در سایت کالا عمران موجود بوده و برای نصب این پروفیل نیاز به انکر بولت و پیچ متری دارید که این محصولات نیز در سایز بندی کامل در سایت کالا عمران موجود است.

ضخامت اعلام‌شده برای هر اتصال، مشخصه همان قطعه است و ارتباط مستقیمی با انتخاب پروفیل ۱٫۵ یا ۲ میلی‌متری ندارد. ضخامت اتصال باید جداگانه و براساس طراحی مجموعه انتخاب شود.

نحوه استفاده صحیح از پروفیل CM-G-41

ابتدا ضخامت ۱٫۵ یا ۲ میلی‌متر براساس نقشه و محاسبات پروژه انتخاب شود. سپس طول موردنیاز تعیین شده و پروفیل با ابزار مناسب برش داده شود. پس از برش، لبه‌ها باید از نظر پلیسه، تابیدگی و تغییر فرم دهانه کنترل شوند. برای نصب قطعات جانبی، مهره مناسب داخل شیار پروفیل قرار می‌گیرد و پیچ هم‌رزوه از واشر و قطعه اتصال عبور داده می‌شود. برای افزایش طول از CM-LU یا CM-LF، برای ایجاد تقاطع از CM-CR-41 و برای پوشاندن انتهای پروفیل از CM-G-E 41 استفاده می‌شود.

نکات ایمنی و نگهداری پروفیل CM-G-41

شاخه‌های پروفیل باید روی سطح صاف و دارای تکیه‌گاه مناسب نگهداری شوند تا دچار خمیدگی و تغییر شکل نشوند. هنگام برش و مونتاژ، استفاده از دستکش، عینک و تجهیزات حفاظتی متناسب ضروری است و پلیسه‌های تیز باید برطرف شوند. پیش از بارگذاری، استقرار مهره، هماهنگی رزوه، سفتی پیچ‌ها و سلامت اتصالات بررسی شود. مجموعه نصب‌شده نیز باید به‌صورت دوره‌ای از نظر شل‌شدن پیچ، تغییر شکل، خوردگی و آسیب‌های احتمالی کنترل شود.

قیمت پروفیل CM-G-41 سازه عمران

قیمت پروفیل CM-G-41 براساس ضخامت انتخاب‌شده محاسبه می‌شود. مدل ۱٫۵ میلی‌متری و 2 میلی متر به صورت جداگانه قیمت گذاری شده اند. متراژ سفارش، تعداد شاخه‌ها، هزینه برش، حمل، موجودی و شرایط بازار می‌توانند مبلغ نهایی را تغییر دهند. پیچ، مهره، واشر، درپوش و اتصالات سری CM نیز جداگانه محاسبه می‌شوند. در نظر داشته باشید قیمت درج شده در سایت برای 1 متر پروفیل بوده و فروش به صورت شاخه های 4 متری است. در صورتی که خرید شما از یک حد نصاب بالاتر رود قیمت تخفیف خورده ویژه برای شما نمایش داده می شود.

خرید پروفیل CM-G-41 از کالا عمران

برای خرید پروفیل CM-G-41 سازه عمران ابتدا باید ضخامت موردنیاز، متراژ، طول شاخه، فاصله مهارها و نوع اتصال مشخص شوند. همچنین ابعاد دقیق ۴۱٫۳×۴۱٫۳ میلی‌متر باید با فضای نصب و نقشه پروژه تطبیق داده شود. مدل ۱٫۵ میلی‌متری برای پروژه‌هایی قابل بررسی است که ورق نازک‌تر در محاسبات آن‌ها تأیید شده باشد. مدل ۲ میلی‌متری نیز برای طرح‌هایی مناسب است که ضخامت بیشتر را الزام می‌کنند. خرید پروفیل CM-G-41 سازه عمران برای پروژه های ساختمانی و عمرانی دارای تخفیف ویژه بوده و برای اطلاع از قیمت ویژه برای پروژه ها می توانید با کارشناسان کالا عمران تماس بگیرید.

جمع‌بندی پروفیل CM-G-41 سازه عمران

پروفیل CM-G-41 یک مقطع نیمه‌سنگین و متغیر با عرض و ارتفاع دقیق ۴۱٫۳ میلی‌متر است. این محصول در ضخامت‌های ۱٫۵ و ۲ میلی‌متر عرضه می‌شود و امکان اجرای ریل، قاب و مجموعه‌های ساپورت تأسیساتی را با اتصالات سری CM فراهم می‌کند. نسخه ۱٫۵ میلی‌متری انتخاب اقتصادی‌تر و نسخه ۲ میلی‌متری گزینه دارای ورق ضخیم‌تر است. انتخاب نهایی باید براساس محاسبات سازه ساپورت، بار، دهانه، نوع مهار و ظرفیت تمام اجزای اتصال انجام شود.

نظر کارشناسان کالا عمران درباره پروفیل CM-G-41

عمق ۴۱٫۳ میلی‌متری و دسترسی به اتصالات متنوع سری CM، این مدل را برای ساخت مجموعه‌های مدولار تأسیساتی قابل بررسی می‌کند. ضخامت ۱٫۵ میلی‌متر برای پروژه‌های تأییدشده با اولویت اقتصادی مناسب است، درحالی‌که نسخه ۲ میلی‌متری برای نقشه‌هایی که ورق ضخیم‌تر را تعیین کرده‌اند انتخاب دقیق‌تری خواهد بود. هنگام خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است ضخامت پروفیل، متراژ، تعداد مهره‌ها، نوع اتصالات و نیاز به درپوش CM-G-E 41 هم‌زمان مشخص شوند. هیچ‌یک از دو مدل نباید بدون بررسی بار و فاصله مهار انتخاب شوند.
