پروفیل CM-G-21 سازه عمران

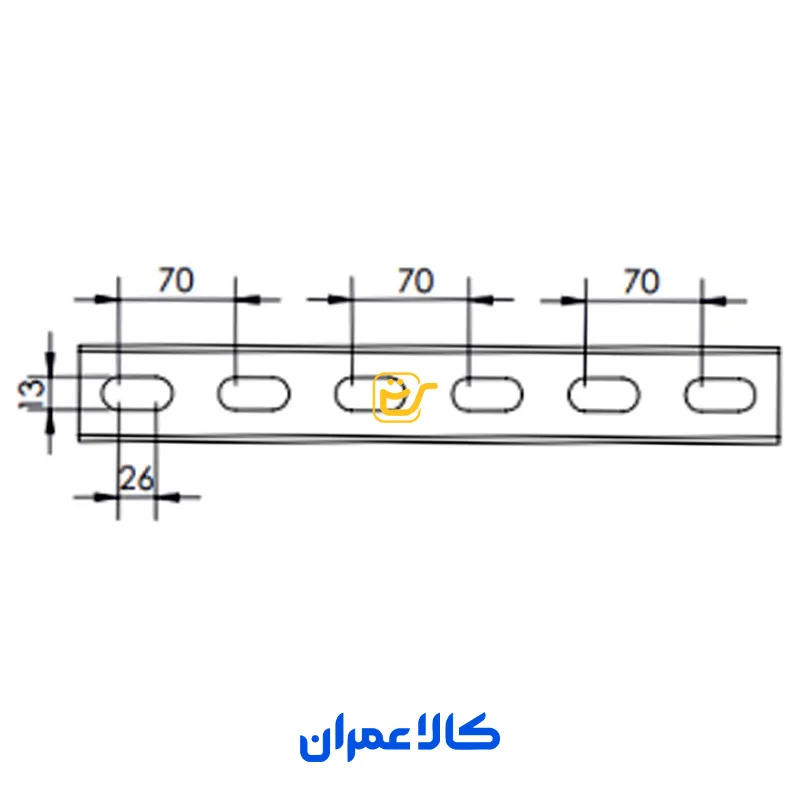

پروفیل CM-G-21 سازه عمران یکی از مقاطع نیمه‌سنگین سری CM برای ساخت ریل، قاب و ساپورت تأسیساتی است. این محصول با مقطع ثابت ۴۱٫۳×۲۰٫۶ میلی‌متر و در دو ضخامت ۱٫۵ و ۲ میلی‌متر ساخت کشور ایران بوده و توسط مهندسان شرکت سازه عمران طراحی و تولید شده است . فرم G شکل و لبه‌دار مقطع، فضای لازم برای قرارگیری مهره‌ها، واشرها و اتصالات سری CM را فراهم می‌کند. تفاوت دو مدل تنها به قیمت محدود نمی‌شود و ضخامت ورق می‌تواند بر وزن، صلبیت و عملکرد مقطع اثر بگذارد؛ بااین‌حال تعیین ظرفیت مجاز به جدول بار و محاسبات پروژه نیاز دارد.

کاربرد پروفیل CM-G-21 و مناسب چه کسانی است؟

این ساپورت مدولار برای مجریان تأسیسات مکانیکی و برقی، پیمانکاران، نصابان ساپورت و سازندگان قاب‌های مدولار مناسب است. از آن می‌توان به‌عنوان ریل اصلی برای نصب بست‌ها، نگهداری مسیرهای تأسیساتی، ساخت قاب و اجرای مجموعه‌های چندقطعه‌ای استفاده کرد. عرض و ارتفاع هر دو تنوع یکسان است و تفاوت انتخاب به ضخامت ورق مربوط می‌شود. انتخاب نهایی باید با توجه به بار واردشده، فاصله تکیه‌گاه‌ها، نحوه اتصال، نوع زیرکار، تعداد تجهیزات نصب‌شده و الزامات نقشه انجام شود. در نظر داشته باشید این سایز از پروفیل در دو ضحامت عرضه می شود و برای پروژه های ساختمانی ضخامت متفاوت این محصول سبب کاهش قیمت و یا افزاش تحمل بار در سیستم تاسیسات می شود.

پروفیل CM-G-21 با ضخامت ۱٫۵ میلی‌متر

پروفیل CM-G-21 ضخامت ۱٫۵ میلی‌متر با عرض ۴۱٫۳ و ارتفاع ۲۰٫۶ میلی‌متر، گزینه اقتصادی‌تر این محصول متغیر است. این مدل برای ریل‌ها، قاب‌ها و ساپورت‌های تأسیساتی عمومی مناسب است که محاسبات پروژه، ورق ۱٫۵ میلی‌متری را برای بار و فاصله مهار تعیین‌شده کافی بداند. قیمت کمتر آن می‌تواند در پروژه‌های دارای متراژ زیاد، هزینه خرید پروفیل را کاهش دهد.

پروفیل CM-G-21 با ضخامت ۲ میلی‌متر

پروفیل CM-G-21 ضخامت ۲ میلی‌متر همان مقطع ۴۱٫۳×۲۰٫۶ میلی‌متری را با ورق ضخیم‌تر ارائه می‌کند. این تنوع برای پروژه‌هایی مناسب‌تر است که در نقشه آن‌ها ضخامت ۲ میلی‌متر تعیین شده یا صلبیت بیشتر مقطع در هندسه یکسان اهمیت دارد. در صورت تأیید محاسبات، مدل ۲ میلی‌متری برای قاب‌ها و ساپورت‌هایی با الزامات مکانیکی سخت‌گیرانه‌تر قابل بررسی است.

جدول معرفی مدل‌های پروفیل CM-G-21

جدول مقایسه ضخامت‌ها و انتخاب کاربرد

مدل ۱٫۵ میلی‌متری صرفاً به دلیل قیمت کمتر نباید برای هر پروژه‌ای انتخاب شود. همچنین ضخامت ۲ میلی‌متر به‌تنهایی تضمین‌کننده ظرفیت بار مشخص نیست. انتخاب دقیق باید براساس کل سیستم شامل پروفیل، اتصال، پیچ، مهره، انکر و فاصله تکیه‌گاه‌ها انجام شود.

اتصالات مناسب پروفیل CM-G-21

واشرهای CM-SW و CM-LW همراه با مهره‌های سری CM برای ایجاد نقاط اتصال رزوه‌ای روی پروفیل استفاده می‌شوند. مهره‌های CM-SN در رزوه‌های M8، M10 و M12 و مهره‌های دوبل CM-DN در رزوه‌های M10 و M12 قابل بررسی هستند. رزوه پیچ باید دقیقاً با مهره انتخاب‌شده هماهنگ باشد. اتصالات CM-AD، CM-AT و CM-AF برای ساخت گوشه‌ها و قاب‌های چندپیچ، اتصال CM-BA برای نصب پروفیل به پایه یا سطح و قطعات CM-LU و CM-LF برای امتداد خطی دو شاخه کاربرد دارند. اتصال CM-CR-21 نیز برای ایجاد اتصال متقاطع در پروفیل‌های هم‌سری استفاده می‌شود. در نظر داشته باشید تمامی اتصالات مربوط به این محصول در سایت کالا عمران موجود بوده و برای نصب این پروفیل نیاز به انکر بولت و پیچ متری دارید که این محصولات نیز در سایز بندی کامل در سایت کالا عمران موجود است.

ضخامت ۴ یا ۶ میلی‌متری قطعات اتصال، مشخصه خود اتصال است و نباید به‌صورت خودکار با ضخامت ۱٫۵ یا ۲ میلی‌متری پروفیل یکسان در نظر گرفته شود. انتخاب اتصال مناسب باید براساس نقشه و ظرفیت موردنیاز مجموعه انجام شود.

نحوه استفاده صحیح از پروفیل CM-G-21

ابتدا ضخامت پروفیل براساس نقشه و محاسبات انتخاب شود. پس از تعیین طول موردنیاز، پروفیل برش داده شده و لبه‌های آن از نظر پلیسه و تغییر شکل بررسی شوند. مهره متناسب داخل دهانه پروفیل قرار می‌گیرد و پیچ هم‌رزوه از واشر و قطعه اتصال عبور داده می‌شود. برای ساخت گوشه از اتصالات زاویه‌ای، برای اتصال به سطح از CM-BA و برای افزایش طول مسیر از CM-LU یا CM-LF استفاده می‌شود. پیش از بارگذاری، تطابق تمام اجزا، محل قرارگیری مهره‌ها، فاصله مهارها و سفتی اتصالات باید کنترل شود.

نکات ایمنی و نگهداری پروفیل CM-G-21

شاخه‌های پروفیل باید روی سطح صاف نگهداری شوند تا دچار خمیدگی یا تغییر فرم دهانه نشوند. هنگام جابه‌جایی و برش، استفاده از تجهیزات حفاظت فردی متناسب ضروری است و پلیسه‌های تیز باید پیش از نصب برطرف شوند. پس از مونتاژ، پیچ‌ها و نقاط اتصال باید از نظر شل‌شدن، تغییر شکل و خوردگی به‌صورت دوره‌ای بررسی شوند. ظرفیت مجموعه نیز نباید تنها براساس ضخامت پروفیل تخمین زده شود؛ زیرا نوع اتصال، فاصله تکیه‌گاه و زیرکار بر عملکرد نهایی مؤثر هستند.

قیمت پروفیل CM-G-21 سازه عمران

قیمت پروفیل CM-G-21 به ضخامت انتخاب‌شده بستگی دارد. مدل ۱٫۵ میلی‌متری و مدل 2 میلی متر دارای دو قیمت متفاوت هستند که با توجه به نیاز خود می توانید سایز مورد نظر خود را از سایت کالا عمران سفارش دهید. متراژ سفارش، موجودی، هزینه برش، حمل و تغییر شرایط بازار می‌توانند مبلغ نهایی سفارش را تغییر دهند. مهره، واشر، پیچ و اتصالات سری CM در قیمت پروفیل محاسبه نشده‌اند. هنگام برآورد هزینه باید قیمت پروفیل، تعداد نقاط اتصال و متعلقات موردنیاز به‌صورت جداگانه محاسبه شود. در نظر دشاته باشید قیمت قابل مشاهده برای هر 1 متر از این محصول بوده و فروش این محصول در مجموعه کالا عمران به صورت شاخه های 4 متری است.

خرید پروفیل CM-G-21 از کالا عمران

برای خرید پروفیل CM-G-21 سازه عمران باید ابتدا ضخامت ۱٫۵ یا ۲ میلی‌متر انتخاب شود. سپس متراژ موردنیاز، طول شاخه، تعداد شاخه‌ها، نوع اتصال و ابعاد دقیق ۴۱٫۳×۲۰٫۶ میلی‌متر کنترل شوند. مدل ۱٫۵ میلی‌متری برای پروژه‌هایی قابل بررسی است که ضخامت کمتر در محاسبات آن‌ها تأیید شده باشد. مدل ۲ میلی‌متری نیز برای نقشه‌هایی مناسب است که ورق ضخیم‌تر را الزام می‌کنند. خرید پروفیل CM-G-21 سازه عمران برای پروژه های ساختمانی و عمران دارای تخفیف ویژه بوده و امکان خرید این محصول با شرایط ویژه برای پروژه های بزرگ در مجموعه کالا عمران امکان پذیر است.

جمع‌بندی پروفیل CM-G-21 سازه عمران

پروفیل CM-G-21 یک مقطع نیمه‌سنگین و متغیر با دو ضخامت ۱٫۵ و ۲ میلی‌متر است. هر دو مدل دارای عرض ۴۱٫۳ و ارتفاع ۲۰٫۶ میلی‌متر هستند و تفاوت آن‌ها در ضخامت ورق، قیمت و شرایط انتخاب فنی است. تنوع ۱٫۵ میلی‌متری گزینه اقتصادی‌تر برای پروژه‌های تأییدشده با نیاز عمومی محسوب می‌شود. مدل ۲ میلی‌متری نیز برای پروژه‌هایی قابل بررسی است که به ورق ضخیم‌تر و صلبیت نسبی بیشتر نیاز دارند. ظرفیت نهایی باید براساس جدول بار و مشخصات کامل سیستم ساپورت تعیین شود.

نظر کارشناسان کالا عمران درباره پروفیل CM-G-21

عرض و ارتفاع یکسان دو تنوع CM-G-21 باعث می‌شود انتخاب محصول بیشتر بر ضخامت، قیمت و الزامات فنی پروژه متمرکز باشد. مدل ۱٫۵ میلی‌متری می‌تواند هزینه تهیه پروفیل را کاهش دهد، درحالی‌که مدل ۲ میلی‌متری برای طرح‌هایی که ضخامت بیشتر را تعیین کرده‌اند گزینه مناسب‌تری است. هنگام خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است علاوه‌بر ضخامت، متراژ پروفیل، تعداد نقاط اتصال، نوع مهره و قطعات زاویه‌ای یا طولی نیز مشخص شوند. هیچ‌یک از مدل‌ها نباید بدون بررسی بار، دهانه و نحوه مهار به‌عنوان انتخاب قطعی معرفی شوند.
