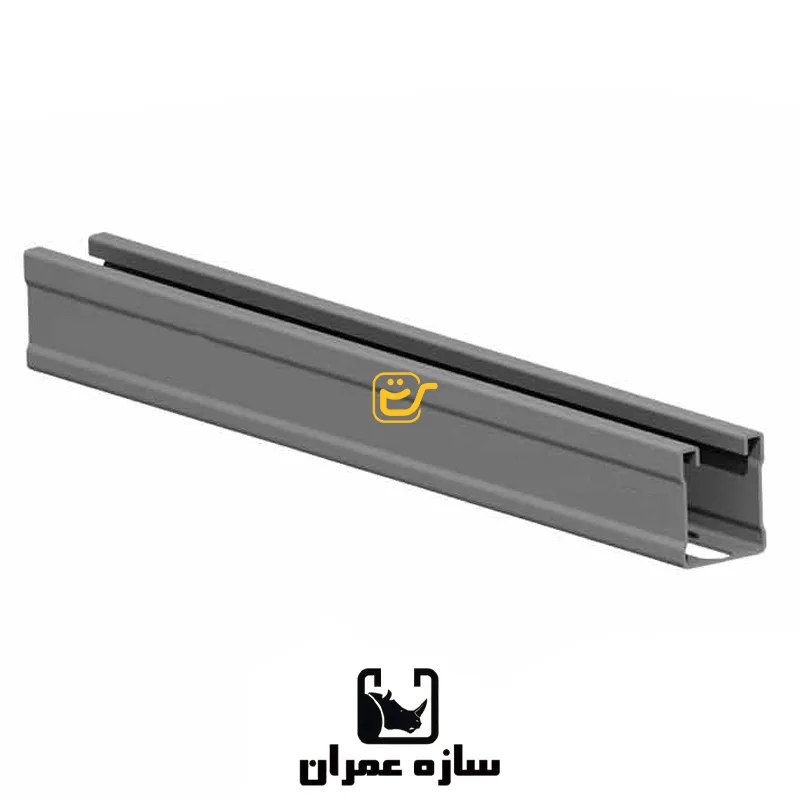

پروفیل CL-G-35-25 سازه عمران

پروفیل CL-G-35-25 سازه عمران یکی از مقاطع سبک سری CL برای ساخت ریل، قاب و مجموعه‌های ساپورت تأسیساتی است. این مدل دارای عرض ۳۵ میلی‌متر، ارتفاع ۲۵ میلی‌متر و ضخامت ورق ۱٫۲ میلی‌متر است و به‌صورت متری عرضه می‌شود. فرم G شکل و لبه‌دار مقطع، امکان استفاده از مهره، واشر و اتصالات هم‌سایز سری ۳۵ را فراهم می‌کند. این ساپورت مدولار ساخت کشور ایران بوده و توسط مهندسان شرکت سازه عمران طراحی و تولید شده و برای مجریان تأسیسات، پیمانکاران مکانیک، نصابان ساپورت و سازندگان نگهدارنده‌های سبک مناسب است. ابعاد بزرگ‌تر و ضخامت بیشتر آن نسبت به CL-G-30-20، فضای مقطع متفاوتی ایجاد می‌کند؛ بااین‌حال ظرفیت باربری باید براساس اطلاعات مهندسی و شرایط واقعی نصب تعیین شود.

کاربرد پروفیل CL-G-35-25 و مناسب چه کسانی است؟

پروفیل CL-G-35-25 می‌تواند عضو اصلی یک ریل تأسیساتی، قاب نگهدارنده یا ساپورت چندقطعه‌ای باشد. بست‌ها، صفحات و اتصالات جانبی از طریق مهره‌ها و واشرهای سری ۳۵ روی پروفیل نصب می‌شوند. همچنین اتصالات گوشه، پایه و طولی، امکان ساخت قاب یا افزایش طول مسیر پروفیل را فراهم می‌کنند. این مدل زمانی انتخاب مناسبی است که مقطع ۳۵×۲۵ میلی‌متر در نقشه پروژه پیش‌بینی شده باشد. برای ساپورت‌هایی که بار مشخص یا حساس دارند، ابعاد پروفیل به‌تنهایی کافی نیست و فاصله مهارها، نوع زیرکار، انکر و ظرفیت تمام اجزای اتصال باید محاسبه شوند. برای نصب پروفیل پروفیل CL-G-35-25 سازه عمران بهتر است اپراتور اشراف کاملی به سیستم نصب تاسیسات داشته باشد.

ساختار مقطع و مشخصات مؤثر در انتخاب

عدد ۳۵ در مدل محصول نشان‌دهنده عرض و عدد ۲۵ بیانگر ارتفاع مقطع است. ضخامت ورق نیز ۱٫۲ میلی‌متر در نظر گرفته شده است. عرض ۳۵ میلی‌متری باعث می‌شود این مدل با واشرها، مهره‌ها و اتصالات دارای کد ۳۵ هماهنگ باشد. مدل CL-G-35-25 نسبت به CL-G-30-20 دارای عرض و ارتفاع بیشتر و ورق ضخیم‌تری است؛ اما این تفاوت‌ها نباید بدون جدول بار به ظرفیت مجاز مشخص تبدیل شوند. طول آزاد شاخه، فاصله تکیه‌گاه‌ها، جهت بار و نوع اتصال، عملکرد نهایی مجموعه ساپورت را تعیین می‌کنند. یکی از پرمصرف ترین سایز بندی های پروفیل های تاسیساتی سیستم نصب سبک مربوط به این کالا بوده و مشتریان در متراژ بالا از این محصول خریداری می کنند.

اتصالات مناسب پروفیل CL-G-35-25

برای اتصال قطعات به شیار پروفیل می‌توان از واشر مربعی CL-SW35، واشر لبه‌دار CL-LW35 و مهره‌های مربعی CL-SN35 استفاده کرد. مهره‌ها در دو سایز رزوه M8 و M10 عرضه می‌شوند. مهره دوبل CL-DN35 M10 نیز برای قطعاتی کاربرد دارد که به دو نقطه اتصال M10 نیاز دارند. اتصالات گوشه CL-AD35، CL-ALD35 و CL-A3D35 برای ساخت زوایا و گوشه‌های قاب استفاده می‌شوند. اتصال پایه CL-BA-35، پروفیل را با زاویه ۹۰ درجه به سطح یا صفحه نگهدارنده مرتبط می‌کند. برای امتداددادن دو شاخه نیز اتصال طویل لبه‌دار CL-LU35 یا اتصال طویل ساده CL-LF35 قابل استفاده است.

نحوه استفاده صحیح از پروفیل CL-G-35-25

ابتدا طول موردنیاز و محل تکیه‌گاه‌ها براساس نقشه تعیین شود. پس از برش، پلیسه و تغییر فرم احتمالی لبه‌ها کنترل شود. برای نصب قطعه جانبی، مهره CL-SN35 داخل شیار قرار گرفته و پیچ هم‌رزوه از واشر و قطعه اتصال عبور می‌کند. برای ساخت قاب، اتصال گوشه مناسب و برای افزایش طول، CL-LU35 یا CL-LF35 استفاده می‌شود. قطر پیچ باید دقیقاً با مهره M8 یا M10 هماهنگ باشد. امکان خرید انواع انکر بولت و پیچ متری برای نصب این محصول، در فروشگاه کالا عمران امکان پذیر است.

نکات ایمنی و نگهداری پروفیل CL-G-35-25

شاخه‌های پروفیل باید روی سطح صاف و در محلی نگهداری شوند که دچار خمیدگی، ضربه یا تغییر فرم دهانه نشوند. هنگام برش و نصب، از تجهیزات حفاظتی متناسب استفاده شود و پلیسه‌های تیز باقی نمانند. پیش از مونتاژ، سلامت لبه‌ها، قرارگیری صحیح مهره و تطابق رزوه‌ها کنترل شود. اتصالات نصب‌شده نیز باید به‌صورت دوره‌ای از نظر شل‌شدن، تغییر شکل یا خوردگی بررسی شوند.

مقایسه پروفیل CL-G-35-25 سازه عمران

CL-G-35-25 برای پروژه‌ای منطقی‌تر است که مقطع G شکل، عرض ۳۵ و ارتفاع ۲۵ میلی‌متر نیاز باشد. مدل CL-G-30-20 برای فضای محدودتر قابل بررسی است و مدل‌های CL-C شکل مقطع متفاوتی دارند. هیچ‌کدام بدون کنترل نقشه، جایگزین مستقیم مدل دیگر محسوب نمی‌شوند.

قیمت پروفیل CL-G-35-25 سازه عمران

قیمت پروفیل CL-G-35-25 سازه عمران در مجموعه کالا عمران برای پروژه های ساختمانی و عمرانی دارای تخفیف ویژه بوده و برای اطلاع از قیمت عمده این محصول می توانید با کارشناسان کالا عمران تماس بگیرید. در محاسبه مبلغ نهایی باید واحد متر، طول واقعی شاخه و تعداد شاخه‌ها از یکدیگر تفکیک شوند. متراژ سفارش، هزینه برش، موجودی، حمل و شرایط بازار می‌توانند مبلغ نهایی را تغییر دهند. اتصالات و متعلقات سری ۳۵ نیز جداگانه قیمت‌گذاری می‌شوند.

خرید پروفیل CL-G-35-25 از کالا عمران

خرید پروفیل CL-G-35-25 سازه عمران به‌صورت آنلاین و حضوری از کالا عمران باید پس از کنترل ابعاد ۳۵×۲۵ میلی‌متر، ضخامت ۱٫۲ میلی‌متر و متراژ موردنیاز انجام شود. در سفارش اینترنتی، طول شاخه، تعداد، موجودی و شرایط ارسال بررسی می‌شود. در خرید حضوری نیز می‌توان مستقیم‌بودن شاخه، سلامت لبه‌ها و تطابق واشر، مهره و اتصال‌های سری ۳۵ را کنترل کرد.

جمع‌بندی پروفیل CL-G-35-25 سازه عمران

پروفیل CL-G-35-25 مقطعی سبک با عرض ۳۵، ارتفاع ۲۵ و ضخامت ۱٫۲ میلی‌متر است که برای ساخت ریل و ساپورت تأسیساتی استفاده می‌شود. تنوع اتصالات سری ۳۵ امکان اجرای گوشه، پایه، اتصال طولی و نقاط رزوه‌ای M8 یا M10 را فراهم می‌کند. خرید این مدل برای پروژه‌هایی منطقی‌تر است که مقطع و اتصالات سری ۳۵ در نقشه آن‌ها پیش‌بینی شده باشد.

نظر کارشناسان کالا عمران درباره پروفیل CL-G-35-25

مهم‌ترین مزیت عملی این مدل، دسترسی به مجموعه متنوعی از اتصالات سری ۳۵ است که ساخت قاب، اتصال به سطح و امتداد مسیر پروفیل را ساده‌تر می‌کند. بااین‌حال، ضخامت ۱٫۲ میلی‌متر نباید به‌تنهایی مبنای تعیین ظرفیت بار قرار گیرد و کل مجموعه باید از نظر فنی بررسی شود. هنگام خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است علاوه‌بر متراژ پروفیل، تعداد مهره‌ها، واشرها و نوع اتصالات گوشه یا طولی نیز مشخص شود. اگر پروژه به مقطع کم‌ارتفاع‌تر یا عرض ۳۰ میلی‌متر نیاز دارد، یکی از مدل‌های کوچک‌تر می‌تواند انتخاب دقیق‌تری باشد.
