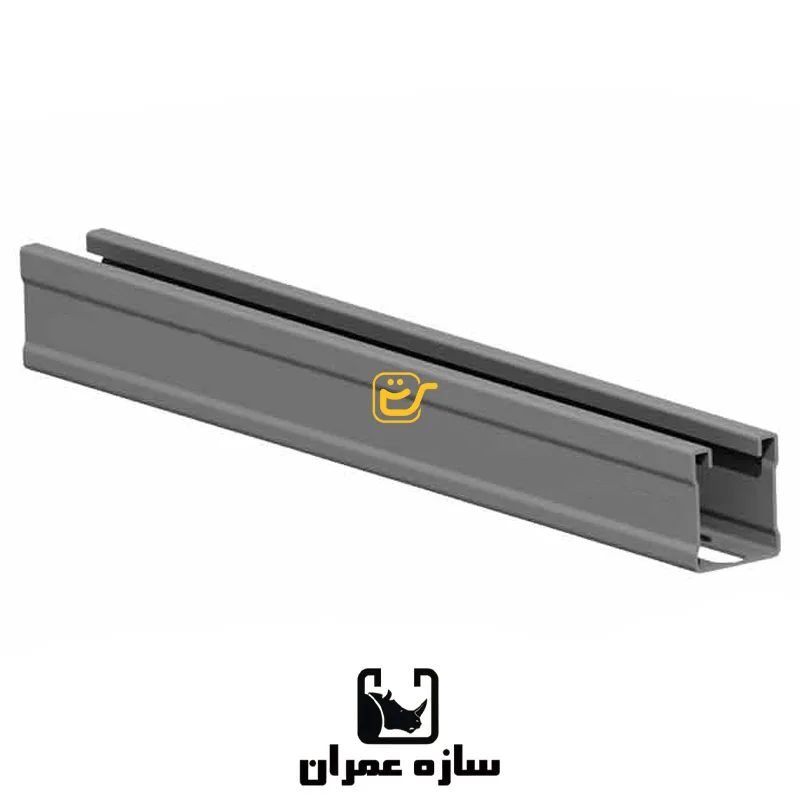

پروفیل CL-C-35-35 سازه عمران

پروفیل CL-C-35-35 سازه عمران یکی از مقاطع سری CL برای ساخت ریل، قاب و مجموعه‌های ساپورت تأسیساتی است. این مدل دارای مقطع ۳۵×۳۵ میلی‌متر و ضخامت ورق ۱ میلی‌متر است و براساس واحد متر عرضه می‌شود. فرم C شکل و لبه‌دار پروفیل، امکان نصب مهره، واشر و اتصالات هم‌سایز سری ۳۵ را فراهم می‌کند. ارتفاع ۳۵ میلی‌متری این مدل فضای مقطع عمیق‌تری نسبت به CL-C-35-21 ایجاد می‌کند. بااین‌حال، ظرفیت باربری فقط از روی ارتفاع یا ضخامت مشخص نمی‌شود و باید فاصله مهارها، نوع زیرکار، جهت بار و تمام اجزای اتصال نیز در طراحی بررسی شوند. طراحی و ساخت این ساپورت مدولار در کشور ایران و توسط مهندسان شرکت سازه عمران صورت گرفته است و محصول دارای کیفیت ساخت بالایی است.

کاربرد پروفیل CL-C-35-35 و مناسب چه کسانی است؟

پروفیل CL-C-35-35 برای مجریان تأسیسات، سازندگان ساپورت، پیمانکاران مکانیک و تکنسین‌هایی مناسب است که به یک مقطع C شکل با عرض و ارتفاع برابر نیاز دارند. این محصول می‌تواند عضو اصلی ریل، قاب نگهدارنده یا مجموعه ساپورت چندقطعه‌ای باشد. بست‌ها، صفحات و اتصالات از طریق مهره‌های مربعی و واشرهای سری ۳۵ روی پروفیل نصب می‌شوند. این مدل برای پروژه‌ای مناسب است که فضای نصب کافی برای ارتفاع ۳۵ میلی‌متر وجود داشته باشد. در نقاط کم‌ارتفاع، مدل CL-C-35-21 انتخاب جمع‌وجورتری خواهد بود.

ساختار مقطع و مشخصات مؤثر در انتخاب

اعداد ۳۵ و ۳۵ در نام محصول به عرض و ارتفاع برابر مقطع اشاره دارند. ضخامت ورق نیز ۱ میلی‌متر است. عرض این پروفیل با مدل‌های CL-C-35-21 و CL-G-35-25 یکسان است؛ به همین دلیل متعلقات سری ۳۵ برای اتصال آن در نظر گرفته می‌شوند. ارتفاع بیشتر پروفیل، فضای عمودی بیشتری در محل اجرا اشغال می‌کند و هنگام جانمایی باید با لوله‌ها، کانال‌ها و تجهیزات مجاور هماهنگ باشد. داده‌ای درباره ظرفیت بار، خمش مجاز یا فاصله استاندارد تکیه‌گاه‌ها وجود ندارد؛ بنابراین مقطع ۳۵×۳۵ به‌تنهایی مبنای تعیین بار مجاز نیست.

اتصالات مناسب پروفیل CL-C-35-35

واشر مربعی CL-SW35 برای توزیع فشار پیچ و واشر لبه‌دار CL-LW35 برای استقرار بهتر اتصال روی لبه‌های پروفیل استفاده می‌شوند. مهره‌های مربعی CL-SN35 در دو سایز M8 و M10 امکان ایجاد اتصال رزوه‌ای را فراهم می‌کنند. مهره دوبل CL-DN35 M10 نیز برای قطعات دارای دو نقطه اتصال M10 کاربرد دارد. اتصالات گوشه CL-AD35، CL-ALD35 و CL-A3D35 برای ساخت زاویه و قاب استفاده می‌شوند. اتصال پایه CL-BA-35 برای مرتبط‌کردن پروفیل با صفحه یا زیرکار و اتصالات CL-LU35 و CL-LF35 برای امتداد دو شاخه در نظر گرفته شده‌اند.

نحوه استفاده صحیح از پروفیل CL-C-35-35

ابتدا طول موردنیاز، محل تکیه‌گاه‌ها و شکل قاب براساس نقشه تعیین شود. پس از برش، لبه‌ها و پلیسه‌های ایجادشده کنترل شوند. مهره CL-SN35 داخل شیار قرار گرفته و پیچ هم‌رزوه از واشر و قطعه جانبی عبور می‌کند. برای ایجاد زاویه یا افزایش طول نیز اتصال مناسب سری ۳۵ انتخاب می‌شود. پیچ M8 باید با مهره M8 و پیچ M10 با مهره M10 ترکیب شود.امکان خرید انواع انکر بولت و پیچ متری برای نصب این محصول، در فروشگاه کالا عمران امکان پذیر است.

نکات ایمنی و نگهداری پروفیل CL-C-35-35

پروفیل‌ها باید روی سطح صاف نگهداری شوند تا شاخه‌ها دچار خمیدگی یا تغییر فرم دهانه نشوند. هنگام برش و نصب، تجهیزات حفاظتی متناسب استفاده شود و پلیسه‌های تیز باقی نمانند. پیش از مونتاژ، سلامت مقطع، جای‌گیری مهره و تطابق رزوه بررسی شود. اتصالات اجراشده نیز به‌صورت دوره‌ای از نظر شل‌شدن، جابه‌جایی، تغییر شکل و خوردگی کنترل شوند.

مقایسه پروفیل CL-C-35-35 سازه عمران

CL-C-35-35 برای پروژه‌ای مناسب‌تر است که مقطع C شکل با عرض و ارتفاع برابر نیاز باشد. اگر محدودیت ارتفاع وجود دارد، CL-C-35-21 فضای کمتری اشغال می‌کند. مدل CL-G-35-25 نیز فرم و ضخامت متفاوتی دارد و بدون کنترل نقشه جایگزین مستقیم این محصول محسوب نمی‌شود.

قیمت پروفیل CL-C-35-35 سازه عمران

قیمت پروفیل CL-G-35-35 سازه عمران در مجموعه کالا عمران برای پروژه های ساختمانی و عمرانی دارای تخفیف ویژه بوده و برای اطلاع از قیمت عمده این محصول می توانید با کارشناسان کالا عمران تماس بگیرید.. متراژ سفارش، طول هر شاخه، موجودی، هزینه برش و شرایط حمل می‌توانند مبلغ نهایی را تغییر دهند. مهره، واشر، پیچ، اتصالات گوشه، صفحه پایه و قطعات طولی نیز جداگانه قیمت‌گذاری می‌شوند. قیمت روز هر متر و طول قابل تحویل شاخه باید پیش از نهایی‌شدن سفارش کنترل شود.

خرید پروفیل CL-C-35-35 از کالا عمران

خرید پروفیل CL-C-35-35 سازه عمران به‌صورت آنلاین و حضوری از کالا عمران باید پس از کنترل مقطع ۳۵×۳۵ میلی‌متر، ضخامت ۱ میلی‌متر و متراژ موردنیاز انجام شود. در سفارش اینترنتی، طول شاخه، تعداد، موجودی و شرایط ارسال بررسی می‌شود. در خرید حضوری نیز می‌توان مستقیم‌بودن شاخه، سلامت لبه‌ها و تطابق مهره، واشر و اتصالات سری ۳۵ را کنترل کرد. خرید پروفیل CL-C-35-35 سازه عمران برای پروژه های عمرانی و مال ها در کالا عمران دارای تخفیف ویژه همکاری بوده و برای دریافت اطلاعات بیشتر باید با کارشناسان کالا عمران تماس بگیرید.

جمع‌بندی پروفیل CL-C-35-35 سازه عمران

پروفیل CL-C-35-35 یک مقطع C شکل با عرض و ارتفاع ۳۵ میلی‌متر و ضخامت ۱ میلی‌متر است. این مدل برای ساخت ریل، قاب و ساپورت تأسیساتی با مقطع عمیق‌تر قابل استفاده است و با مجموعه متعلقات سری ۳۵ ارتباط دارد. انتخاب آن زمانی دقیق‌تر خواهد بود که فضای نصب، طول شاخه، فاصله مهارها و نوع اتصالات موردنیاز در نقشه مشخص شده باشند.

نظر کارشناسان کالا عمران درباره پروفیل CL-C-35-35

مهم‌ترین ویژگی این مدل، مقطع ۳۵×۳۵ میلی‌متری و امکان استفاده از مجموعه متنوع اتصالات سری ۳۵ است. ارتفاع بیشتر آن برای ساخت قاب‌های عمیق‌تر کاربرد دارد، اما فضای عمودی بیشتری نیز در محل نصب اشغال می‌کند. هنگام خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است علاوه‌بر متراژ، طول شاخه و تعداد مهره‌ها، نوع اتصال پایه، گوشه یا طولی نیز مشخص شود. برای محل‌های کم‌ارتفاع، CL-C-35-21 انتخاب جمع‌وجورتری است و در پروژه‌های دارای بار مشخص، ظرفیت کل مجموعه باید براساس محاسبات فنی کنترل شود
