پروفیل CL-C-35-21 سازه عمران

پروفیل CL-C-35-21 سازه عمران یکی از مقاطع سبک سری CL برای ساخت ریل، قاب و مجموعه‌های ساپورت تأسیساتی است. این مدل دارای عرض ۳۵ میلی‌متر، ارتفاع ۲۱ میلی‌متر و ضخامت ورق ۰٫۹ میلی‌متر است و براساس واحد متر عرضه می‌شود. فرم C شکل و لبه‌دار پروفیل، امکان استفاده از مهره، واشر و اتصالات سری ۳۵ را فراهم می‌کند. این ساپورت مدولار ساخت کشور ایران بوده و توسط مهندسان شرکت سازه عمران طراحی و تولید شده و برای مجریان تأسیسات، پیمانکاران مکانیک، نصابان ساپورت و سازندگان نگهدارنده‌های مدولار قابل استفاده است. ارتفاع ۲۱ میلی‌متری آن نسبت به مدل CL-C-35-35 فضای عمودی کمتری اشغال می‌کند؛ بااین‌حال ظرفیت نهایی ساپورت باید براساس نقشه و شرایط نصب مشخص شود.

کاربرد پروفیل CL-C-35-21 و مناسب چه کسانی است؟

پروفیل CL-C-35-21 می‌تواند عضو اصلی یک ریل یا قاب سبک برای نصب بست‌ها و تجهیزات تأسیساتی باشد. قطعات جانبی با استفاده از مهره‌های مربعی M8 یا M10 و واشرهای سری ۳۵ روی دهانه پروفیل متصل می‌شوند. همچنین اتصالات گوشه، پایه و طولی برای ساخت قاب یا امتداد مسیر قابل استفاده هستند. این مدل برای پروژه‌ای مناسب است که عرض ۳۵ میلی‌متر و ارتفاع محدود ۲۱ میلی‌متر در طراحی آن پیش‌بینی شده باشد. برای نگهداری تجهیزات دارای بار مشخص، فقط ابعاد ظاهری ملاک نیست و زیرکار، انکر، فاصله مهارها و تمام قطعات اتصال باید کنترل شوند.

ساختار مقطع و مشخصات مؤثر در انتخاب

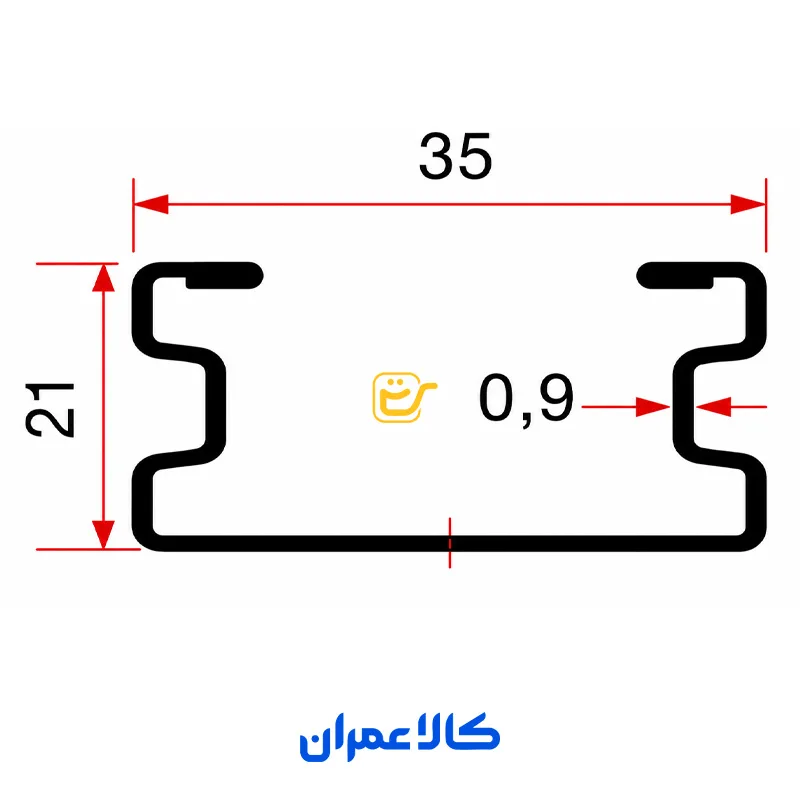

عدد ۳۵ در مدل محصول به عرض و عدد ۲۱ به ارتفاع مقطع در سیستم نصب سبک اشاره دارد. ضخامت ورق نیز ۰٫۹ میلی‌متر است. عرض این پروفیل با CL-G-35-25 و CL-C-35-35 یکسان است؛ بنابراین متعلقات سری ۳۵ از نظر اندازه اولیه برای این خانواده در نظر گرفته می‌شوند. تفاوت فرم C و G باید هنگام انتخاب قطعات جانبی و طراحی ساپورت بررسی شود. همچنین ضخامت ۰٫۹ میلی‌متر نباید بدون جدول بار به ظرفیت مجاز مشخص تبدیل شود. طول آزاد پروفیل، جهت بار، فاصله تکیه‌گاه‌ها و کیفیت اتصال بر عملکرد مجموعه تأثیر مستقیم دارند.

اتصالات مناسب پروفیل CL-C-35-21

واشر مربعی CL-SW35 برای توزیع فشار پیچ و واشر لبه‌دار CL-LW35 برای استقرار بهتر اتصال روی دهانه پروفیل استفاده می‌شوند. مهره‌های مربعی CL-SN35 در دو سایز M8 و M10، نقطه رزوه‌دار لازم برای اتصال پیچ را فراهم می‌کنند. مهره دوبل CL-DN35 M10 نیز برای اتصالات دارای دو پیچ M10 کاربرد دارد. اتصالات CL-AD35، CL-ALD35 و CL-A3D35 برای ساخت زوایا و گوشه‌های قاب استفاده می‌شوند. اتصال پایه CL-BA-35 برای مرتبط‌کردن پروفیل با سطح یا صفحه نگهدارنده و اتصالات CL-LU35 و CL-LF35 برای امتداد دو شاخه در نظر گرفته شده‌اند.

نحوه استفاده صحیح از پروفیل CL-C-35-21

ابتدا طول موردنیاز، محل تکیه‌گاه‌ها و نوع اتصال براساس نقشه مشخص شود. پس از برش، پلیسه‌ها و تغییر فرم احتمالی دهانه کنترل شوند. مهره مربعی CL-SN35 داخل شیار قرار گرفته و پیچ هم‌رزوه از واشر و قطعه جانبی عبور می‌کند. برای ساخت گوشه یا افزایش طول نیز باید اتصال سری ۳۵ متناسب با فرم مونتاژ انتخاب شود. پیچ M8 و M10 نباید با مهره غیرهم‌سایز ترکیب شوند. امکان خرید انواع انکر بولت و پیچ متری برای نصب این محصول، در فروشگاه کالا عمران امکان پذیر است.

نکات ایمنی و نگهداری پروفیل CL-C-35-21

شاخه‌های پروفیل باید روی سطح صاف و دور از شرایطی نگهداری شوند که موجب خمیدگی یا تغییر شکل دهانه شود. هنگام برش و نصب، استفاده از تجهیزات حفاظتی متناسب ضروری است. پلیسه‌های تیز باید کنترل شوند تا مانع قرارگیری مهره یا ایمنی مونتاژ نشوند. اتصالات اجراشده نیز به‌صورت دوره‌ای از نظر شل‌شدن پیچ، جابه‌جایی مهره، تغییر شکل و خوردگی بررسی شوند.

مقایسه پروفیل CL-C-35-21 سازه عمران

مدل CL-C-35-21 برای پروژه‌ای مناسب‌تر است که فرم C، عرض ۳۵ و ارتفاع ۲۱ میلی‌متر نیاز باشد. مدل CL-C-35-35 فضای مقطع عمیق‌تری ایجاد می‌کند و CL-G-35-25 دارای فرم و ضخامت متفاوتی است. جایگزینی این مدل‌ها بدون کنترل نقشه و اتصالات توصیه نمی‌شود.

قیمت پروفیل CL-C-35-21 سازه عمران

قیمت پروفیل CL-C-35-21 سازه عمران برای پروژه های ساختمانی در مجموعه کالا عمران دارای قیمت ویژه همکاری است. متراژ سفارش، طول هر شاخه، موجودی، هزینه برش و حمل می‌توانند مبلغ نهایی را تغییر دهند. قیمت مهره، واشر، پیچ، اتصال پایه و قطعات گوشه یا طولی نیز جداگانه محاسبه می‌شود. پیش از ثبت سفارش، قیمت روز هر متر و طول قابل تحویل شاخه باید کنترل شود.

خرید پروفیل CL-C-35-21 از کالا عمران

خرید پروفیل CL-C-35-21 سازه عمران به‌صورت آنلاین و حضوری از کالا عمران باید پس از کنترل عرض ۳۵، ارتفاع ۲۱، ضخامت ۰٫۹ میلی‌متر و متراژ موردنیاز انجام شود. هنگام ثبت سفارش اینترنتی، طول شاخه، تعداد، موجودی و شرایط ارسال بررسی می‌شود. در خرید حضوری نیز می‌توان مستقیم‌بودن شاخه، سلامت لبه‌ها و تطابق مهره، واشر و اتصالات سری ۳۵ را کنترل کرد. امکان خرید تعداد برای پروژه های عمرانی و مال ها با تخفیف ویژه همکاری امکان پذیر است.

جمع‌بندی پروفیل CL-C-35-21 سازه عمران

پروفیل CL-C-35-21 یک مقطع سبک C شکل با ابعاد ۳۵×۲۱ میلی‌متر و ضخامت ۰٫۹ میلی‌متر است. این مدل برای ساخت ریل و ساپورت تأسیساتی با محدودیت ارتفاع قابل بررسی است و از متعلقات متنوع سری ۳۵ استفاده می‌کند. انتخاب آن زمانی دقیق‌تر خواهد بود که نوع قاب، متراژ، فاصله مهارها و اتصالات موردنیاز در نقشه اجرایی مشخص شده باشند.

نظر کارشناسان کالا عمران درباره پروفیل CL-C-35-21

مزیت عملی این مدل، ترکیب عرض ۳۵ میلی‌متر با ارتفاع محدودتر ۲۱ میلی‌متر و دسترسی به اتصالات سری ۳۵ است. این ساختار برای ساپورت‌هایی ارزشمند است که فضای عمودی محدود دارند، اما ابعاد مقطع به‌تنهایی ظرفیت بار مجموعه را مشخص نمی‌کنند. هنگام خرید حضوری و اینترنتی از فروشگاه کالا عمران باید متراژ، طول شاخه، نوع مهره و تعداد اتصالات گوشه یا طولی هم‌زمان بررسی شوند. اگر پروژه به مقطع عمیق‌تر نیاز داشته باشد، CL-C-35-35 و در صورت نیاز به فرم G و ضخامت بیشتر، CL-G-35-25 گزینه قابل بررسی خواهد بود.
