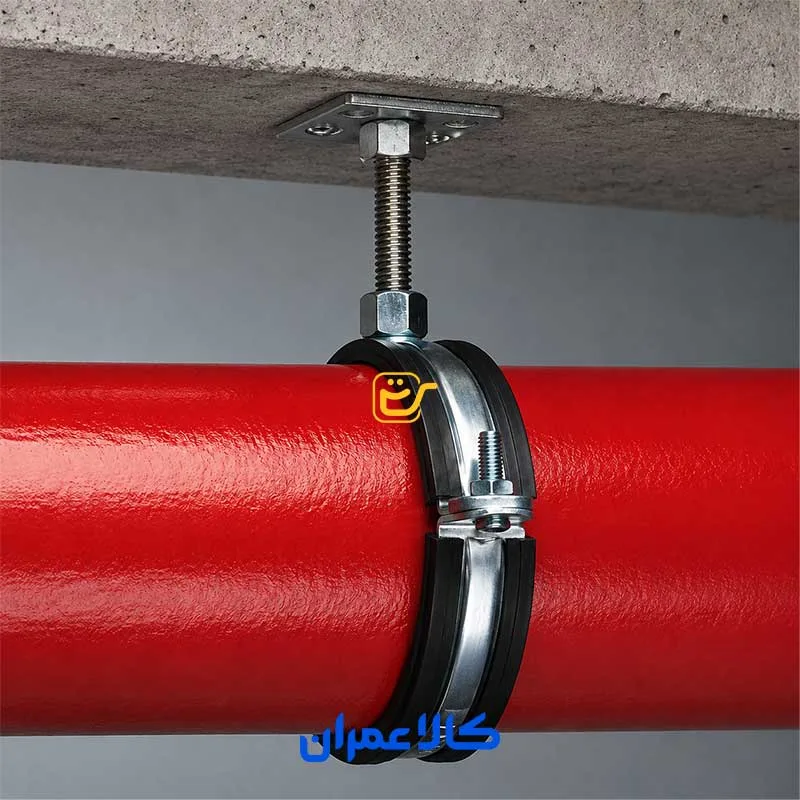

بست لوله روکش‌ دار رایان که در دسته بندی بست لوله روکش دار قرار دارد یکی از تجهیزات نصب و ساپورت لوله است که برای اتصال خط لوله به سقف، پروفیل نصب، براکت، انکر یا پیچ متری مورد استفاده قرار می‌گیرد. مهره جوش‌شده در قسمت بالای بست، امکان اتصال آن به سیستم آویز را فراهم می‌کند و روکش داخلی نیز بین بدنه فلزی بست و سطح لوله قرار می‌گیرد.بست آویز رایان دارای روکش پلاستیکی میباشد که باعث میشود این محصول در دراز مدت دچار پوسیدگی نشود و رطوبت با فلز ان نفوذ نکند ، مهره این بست کمبو میباشد ، پیچ مناسب برای مهره کمبو ان M10 و M8 می باشد .

خرید و برسی بست لوله روکش‌ دار رایان

استفاده از روکش لاستیکی یا الاستومری در بست لوله رایان ، تماس مستقیم فلز با بدنه لوله را محدود می‌کند. این ساختار علاوه بر محافظت از سطح لوله در برابر خراشیدگی، می‌تواند انتقال لرزش و صدای ناشی از جریان سیال یا کارکرد تجهیزات مکانیکی به سازه را کاهش دهد. البته مقدار دقیق کاهش صدا و ظرفیت تحمل بار این محصول باید براساس دیتاشیت یا آزمون سازنده تعیین شود و از اطلاعات ظاهری محصول قابل محاسبه نیست.

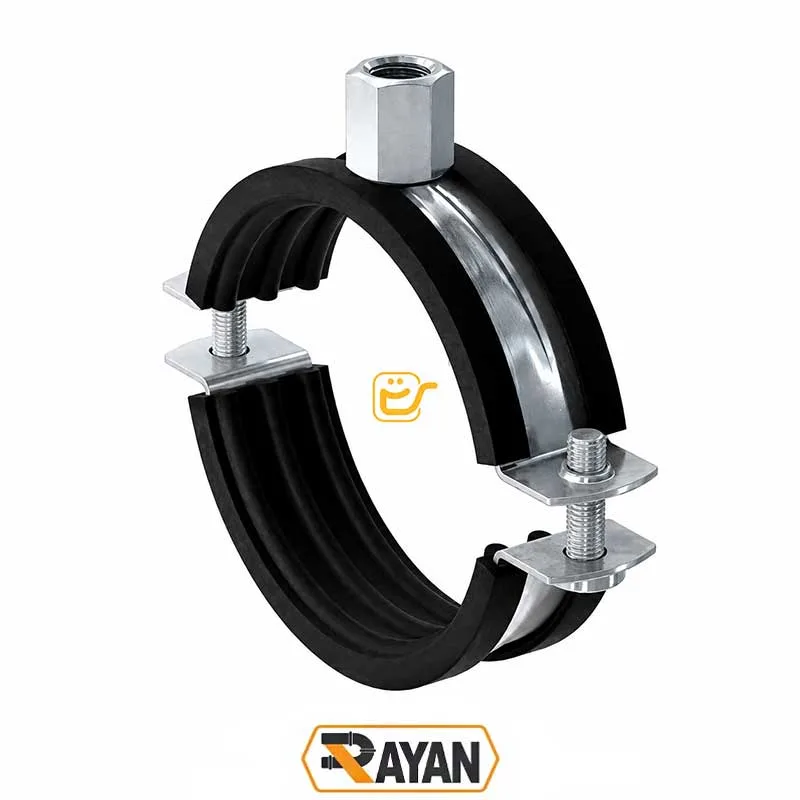

در مدل دوپیچ، بست از دو نیمه فلزی تشکیل شده که توسط دو پیچ جانبی روی لوله بسته می‌شوند. این ساختار امکان سفت‌کردن مرحله‌ای و متقارن دو طرف بست را فراهم می‌کند. صفحات موجود این محصول در کالا عمران نیز مدل دوپیچ را به‌صورت دو قسمت مجزا با دو پیچ و واشرهای نگهدارنده معرفی کرده‌اند.

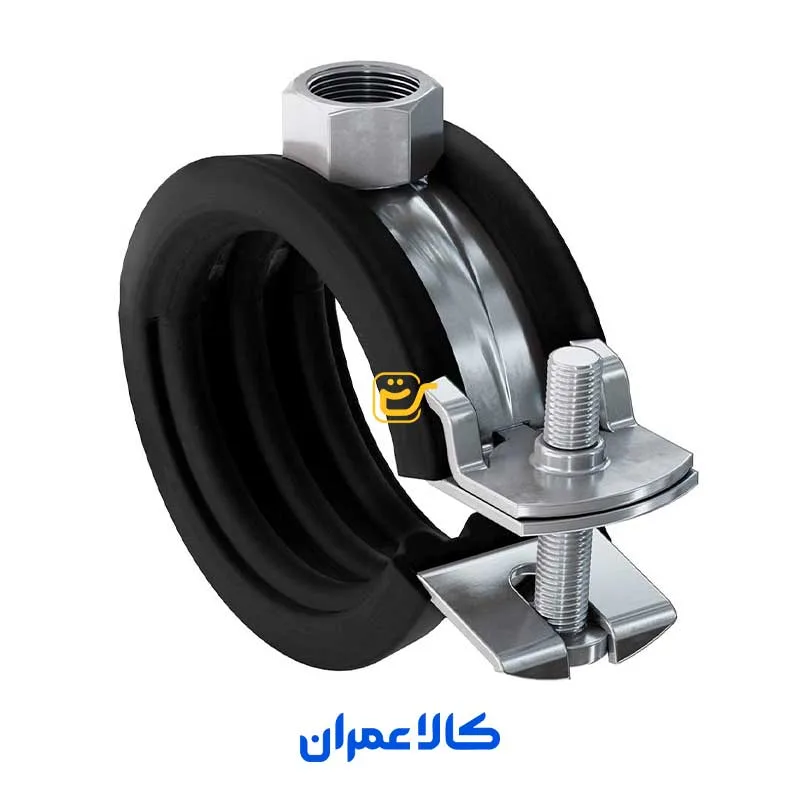

مدل تک‌پیچ بست لوله برای نصب سریع‌تر و کاهش تعداد اتصالات بازشونده مناسب است؛ در مقابل، مدل دوپیچ کنترل بیشتری هنگام قرار دادن لوله، تنظیم موقعیت و سفت‌کردن بست در اختیار نصاب قرار می‌دهد. انتخاب میان این دو مدل باید با توجه به قطر لوله، محل نصب، دسترسی نصاب و الزامات سیستم ساپورت انجام شود.

جدول معرفی بست لوله روکش‌ دار رایان

جدول سایزبندی بست روکش‌دار رایان

جدول زیر براساس تصویر و اطلاعات تأمین‌کننده تنظیم شده است. منظور از مهره ۸/۱۰، اتصال رزوه‌ای ترکیبی M8/M10 است.

نکته انتخاب سایز: سایز اینچی لوله در متریال‌های مختلف همیشه نشان‌دهنده قطر بیرونی یکسان نیست. پیش از سفارش باید قطر خارجی واقعی لوله اندازه‌گیری شود و با اندازه متریک بست مطابقت داشته باشد. تولیدکنندگان بست‌های روکش‌دار نیز انتخاب بست براساس محدوده قطر بیرونی لوله را توصیه می‌کنند.

بست روکش‌دار رایان سایز ۳/۸ اینچ

بست روکش‌دار ۳/۸ اینچ رایان برای لوله‌هایی با قطر بیرونی تقریبی 16 تا 20 میلی‌متر در نظر گرفته شده است. این سایز در دو نوع اتصال M8 و M8/M10 ارائه می‌شود و برای مهار خطوط کم‌قطر، انشعابات تأسیساتی و لوله‌هایی که به بست کوچک و جمع‌وجور نیاز دارند مناسب است. پیش از انتخاب این سایز، قطر واقعی لوله و ضخامت احتمالی عایق باید اندازه‌گیری شود.

بست روکش‌دار رایان سایز ۳/۴ اینچ

بست ۳/۴ اینچ رایان برای لوله‌های دارای سایز متریک حدود 25 میلی‌متر عرضه می‌شود. امکان انتخاب مهره M8 یا ترکیبی M8/M10 باعث می‌شود این سایز با پیچ متری و تجهیزات آویز مختلف سازگار باشد. روکش داخلی نیز مانع تماس مستقیم لوله با لبه فلزی بست شده و برای نصب لوله‌های پلیمری یا فلزی در تأسیسات عمومی کاربرد دارد.

بست روکش‌دار رایان سایز ۱ اینچ

مدل ۱ اینچ برای لوله‌هایی با سایز متریک 32 میلی‌متر طراحی شده و در دو نوع مهره M8 و M8/M10 موجود است. این سایز یکی از گزینه‌های پرکاربرد برای خطوط انشعابی آب، سیستم‌های گرمایش و مسیرهای تأسیساتی ساختمانی محسوب می‌شود. مدل دوپیچ آن امکان کنترل بهتر دو طرف بست هنگام سفت‌کردن را فراهم می‌کند.

بست روکش‌دار رایان سایز ۱¼ اینچ

بست لوله روکش‌دار ۱¼ اینچ رایان با سایز متریک 40 میلی‌متر ارائه می‌شود. این مدل برای خطوطی مناسب است که به بست بزرگ‌تر از سایزهای انشعابی نیاز دارند، اما هنوز امکان استفاده از اتصالات M8 یا M8/M10 در سیستم ساپورت آن‌ها وجود دارد. هنگام نصب باید بست به‌اندازه‌ای سفت شود که لوله تثبیت شود، بدون آنکه روکش داخلی یا بدنه لوله تحت فشار نامتعارف قرار گیرد.

بست روکش‌دار رایان سایز ۱½ اینچ

بست ۱½ اینچ رایان برای لوله‌های 50 میلی‌متری قابل انتخاب است. این سایز در نسخه M8 و M8/M10 عرضه شده و برای ساپورت خطوط متوسط تأسیساتی، مسیرهای تخلیه و برخی خطوط رفت‌وبرگشت سیستم‌های مکانیکی کاربرد دارد. در نصب سقفی، تناسب پیچ متری، مهره بست، انکر و پروفیل نگهدارنده باید به‌صورت یک مجموعه بررسی شود.

بست روکش‌دار رایان سایز ۲ اینچ

بست روکش‌دار ۲ اینچ رایان با سایز متریک 63 میلی‌متر، برای مهار لوله‌های متوسط و خطوط اصلی‌تر تأسیسات ساختمانی استفاده می‌شود. این مدل با مهره M8 و M8/M10 در جدول عرضه قرار دارد. در مدل دوپیچ، سفت‌کردن تدریجی پیچ‌ها از دو طرف کمک می‌کند لوله در مرکز بست قرار گرفته و فشار بست تا حد امکان یکنواخت توزیع شود.

بست روکش‌دار رایان سایز ۲½ اینچ

مدل ۲½ اینچ برای لوله‌های 75 میلی‌متری عرضه می‌شود و در جدول ارسالی دارای اتصال ترکیبی M8/M10 است. این سایز برای خطوطی مناسب است که قطر و وزن بیشتری نسبت به انشعابات کوچک دارند و باید روی ساپورت متناسب نصب شوند. ظرفیت بار سیستم تنها به بست وابسته نیست و نوع انکر، فاصله بست‌ها، پیچ متری و وزن خط لوله نیز باید در طراحی لحاظ شود.

بست روکش‌دار رایان سایز ۳ اینچ

بست آویز روکش‌دار ۳ اینچ رایان برای لوله‌های 90 میلی‌متری در نظر گرفته شده است. اتصال M8/M10 امکان استفاده از دو سایز متداول پیچ متری را فراهم می‌کند. این سایز می‌تواند در رایزرها و خطوط افقی تأسیساتی استفاده شود، اما فاصله بین بست‌ها باید براساس جنس لوله، حالت نصب، دمای سیال و دستورالعمل اجرایی پروژه تعیین شود.

بست روکش‌دار رایان سایز ۴ اینچ

بست ۴ اینچ رایان برای لوله‌های 110 میلی‌متری، از جمله بسیاری از خطوط فاضلاب و رایزرهای تأسیساتی، قابل استفاده است. وجود روکش داخلی در این سایز اهمیت بیشتری پیدا می‌کند؛ زیرا تماس مستقیم بست فلزی با لوله می‌تواند انتقال لرزش و صدای سازه‌ای را افزایش دهد. این مدل براساس جدول دارای مهره ترکیبی M8/M10 است.

بست روکش‌دار رایان سایز ۵ اینچ

بست روکش‌دار ۵ اینچ رایان با سایز متریک 125 میلی‌متر برای مهار لوله‌های قطورتر عرضه می‌شود. مدل دوپیچ برای این سایز امکان بازکردن و قرار دادن لوله بین دو نیمه بست و سپس سفت‌کردن مرحله‌ای پیچ‌ها را فراهم می‌کند. به دلیل افزایش وزن خط لوله، مشخصات انکر، براکت، پیچ متری و ظرفیت بار زیرسازی باید جداگانه کنترل شود.

بست روکش‌دار رایان سایز ۶ اینچ

بست ۶ اینچ رایان برای لوله‌هایی با قطر حدود 160 میلی‌متر طراحی شده و دارای اتصال M8/M10 است. این سایز در خطوط فاضلاب، رایزرهای بزرگ و برخی سیستم‌های مکانیکی قابل استفاده است. پیش از نصب باید ضخامت عایق، قطر واقعی لوله و فضای لازم برای باز و بسته‌کردن پیچ‌های بست بررسی شود.

بست روکش‌دار رایان سایز ۸ اینچ

بست ۸ اینچ رایان برای لوله‌های 200 میلی‌متری عرضه می‌شود و براساس جدول ارسالی از مهره M12 استفاده می‌کند. افزایش سایز اتصال در این مدل با ابعاد بزرگ‌تر بست هماهنگ است، اما به‌تنهایی نشان‌دهنده ظرفیت بار مشخص نیست. برای خطوط بزرگ، لازم است طراحی ساپورت و تعداد نقاط مهار براساس محاسبات تأسیساتی پروژه انجام شود.

بست روکش‌دار رایان سایز ۱۰ اینچ

بزرگ‌ترین گزینه جدول، بست روکش‌دار ۱۰ اینچ رایان با سایز متریک 250 میلی‌متر و مهره M12 است. این مدل برای خطوط قطور تأسیساتی انتخاب می‌شود و باید همراه با سیستم ساپورت مهندسی‌شده نصب گردد. در این سایز، کنترل وزن لوله خالی، وزن سیال، بارهای دینامیکی، انبساط حرارتی و مقاومت زیرسازی اهمیت بیشتری دارد.

مقایسه بست روکش‌دار رایان با بست‌های موجود در بازار

روکش لاستیکی در بست‌های لوله استاندارد بازار برای کاهش تماس فلز با لوله، کنترل لرزش و محدودکردن انتقال صدای سازه‌ای استفاده می‌شود. در مقابل، بست بدون روکش ارتباط فلز با فلز یا فلز با لوله پلیمری را قطع نمی‌کند.

این جدول یک مقایسه عملکردی است و به معنی برابری ظرفیت بار انواع بست نیست. ظرفیت بار باید برای هر برند، مدل، سایز و سیستم نصب از اطلاعات فنی همان سازنده دریافت شود.

تفاوت مدل تک‌پیچ و دوپیچ

انتخاب پیشنهادی: مدل تک‌پیچ برای سرعت اجرا مناسب‌تر است؛ مدل دوپیچ برای نصابی که تنظیم موقعیت و سفت‌شدن متقارن‌تر بست اهمیت دارد، انتخاب کامل‌تری محسوب می‌شود.

راهنمای انتخاب و نصب

ابتدا قطر بیرونی واقعی لوله را با کولیس یا متر مناسب اندازه‌گیری کنید. انتخاب بست فقط براساس نام اینچی لوله ممکن است باعث سفارش سایز اشتباه شود؛ زیرا قطر خارجی لوله‌های فولادی، پلیمری، مسی و چندلایه می‌تواند متفاوت باشد.سایز مهره بست باید با پیچ متری یا اتصال ساپورت یکسان باشد. برای مثال، بست M8 روی پیچ متری M8 و مدل M8/M10 با هرکدام از دو رزوه سازگار نصب می‌شود. سایزهای ۸ و ۱۰ اینچ موجود در جدول، دارای اتصال M12 هستند.فاصله نصب بست‌ها نباید صرفاً براساس قطر بست تعیین شود. جنس لوله، ضخامت جداره، دمای سیال، وزن خط، نصب افقی یا عمودی و الزامات نقشه اجرایی در تعیین فاصله ساپورت‌ها مؤثر هستند.

پیچ‌های جانبی بست باید به‌صورت تدریجی سفت شوند. در مدل دوپیچ، بهتر است هر دو پیچ به‌صورت مرحله‌ای بسته شوند تا بست کج نشده و فشار یک‌طرفه روی لوله ایجاد نشود. فشرده‌کردن بیش از حد روکش می‌تواند عملکرد ارتعاش‌گیری آن را کاهش داده یا به لوله‌های حساس فشار وارد کند.شما میتوانید در کالا عمران بست لوله روکش‌ دار رایان به صورت تکی و عمده خریداری کنید .
