رول پلاک لبه دار AZK آپولو میا
مشخصات اصلی کالا
رول پلاک چندمنظوره پلیاتیلنی با لبه نگهدارنده

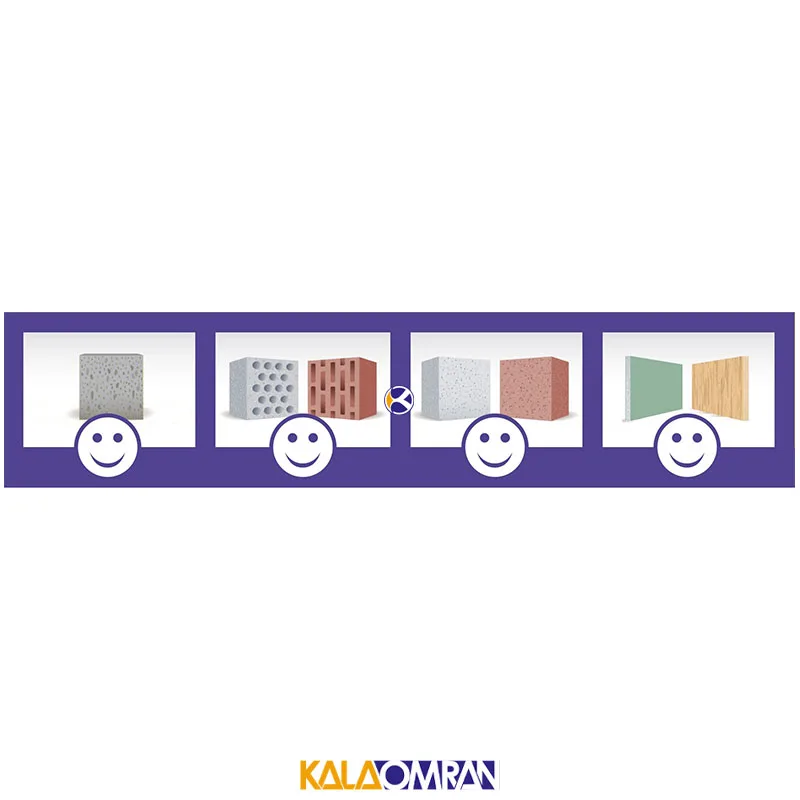

مناسب بتن، آجر، بلوک و صفحات ساختمانی
انبساط در مصالح توپر و گره در حفره
لبه محصول مانع فرو رفتن داخل سوراخ میشود
مناسب پیچ چوب و پیچ نئوپان
پنج سایز اسمی از ۵ تا ۱۲
ساخت آلمان و فاقد هالوژن
ویژگی های کلیدی کالا
تحلیل تخصصی هوش مصنوعی
بر اساس دادههای واقعی و کارشناسان
نقاط قوت
- لبه نگهدارنده از فرو رفتن رول پلاک داخل سوراخ جلوگیری میکند.
- مکانیزم انبساطی و گرهای، امکان استفاده در مصالح متنوع را فراهم میکند.
- 1. پلیاتیلن انعطافپذیر برای تغییر شکل کنترلشده در مصالح توخالی مناسب است.
نقاط ضعف
- ظرفیت بار بین بتن، آجر و صفحات تفاوت قابل توجهی دارد.
- لبه AZK امکان کاشت عمیق آزاد مانند مدل بدون لبه AZ را محدود میکند.
- 1. قطر پیچ و مته نامتناسب میتواند عملکرد اتصال را کاهش دهد.
مشخصات فنی
جزئیات فنی و ویژگیهای ثبتشده برای این کالا
معرفی و بررسی محصول
توضیحات کامل محصول
رول پلاک لبه دار AZK آپولو میا یک رول پلاک چندمنظوره پلیاتیلنی است که برای اتصال تجهیزات سبک و متوسط در انواع مصالح ساختمانی طراحی شده است. عملکرد این رول پلاک بر اساس نوع بستر تغییر میکند؛ در مصالح توپر، بدنه داخل سوراخ منبسط میشود و در مصالح سوراخدار، گچبرگ و بسترهای دارای فضای خالی، بدنه تغییر شکل داده و گره ایجاد میکند.
تفاوت اصلی AZK با مدل AZ در لبه یا Collar (لبه نگهدارنده) آن است. این لبه در دهانه سوراخ قرار میگیرد و اجازه نمیدهد رول پلاک هنگام نصب بیش از اندازه داخل بستر فرو برود. این ویژگی بهخصوص در صفحات ساختمانی، گچبرگ یا زمانی که کنترل محل قرارگیری رول پلاک اهمیت دارد کاربردی است. خانواده AZK در پنج سایز اسمی ۵، ۶، ۸، ۱۰ و ۱۲ میلیمتر عرضه میشود. با افزایش سایز، قطر مته، عمق سوراخ، عمق کاشت، قطر پیچ قابل استفاده و ظرفیت اتصال تغییر میکند. بنابراین انتخاب سایز باید بر اساس شرایط واقعی پروژه انجام شود. این رول پلاک لبه دار با کد فنی AZK توسط مهندسان آلمانی شرکت آپولو میا طراحی و با با کیفیت ترین مواد اولیه در کشور آلمان ساخته می شود.
کاربرد رول پلاک لبه دار AZK آپولو میا و مناسب چه کسانی است؟
این خانواده برای نصاب برق، تأسیسات، کابینت، تجهیزات ساختمانی، دکوراسیون داخلی و تعمیرات عمومی قابل استفاده است. کاربردهای معرفیشده توسط سازنده شامل چراغ، کلید برق، قفسه، کابینت دیواری، صندوق پستی، ریل پرده، تجهیزات تهویه، نرده، پایه تلویزیون و تابلو است. برای مثال در نصب یک قفسه روی بتن، رول پلاک از طریق انبساط بدنه داخل سوراخ درگیر میشود. در نصب مشابه روی آجر سوراخدار، بخش پلیاتیلنی امکان تغییر شکل و ایجاد گره دارد. در نصب داخل گچبرگ نیز لبه AZK مزیت مشخصی نسبت به AZ بدون لبه دارد؛ لبه روی سطح قرار میگیرد و از عبور کامل رول پلاک به داخل فضای پشت صفحه جلوگیری میکند.
مکانیزم انبساط و گرهخوردن AZK

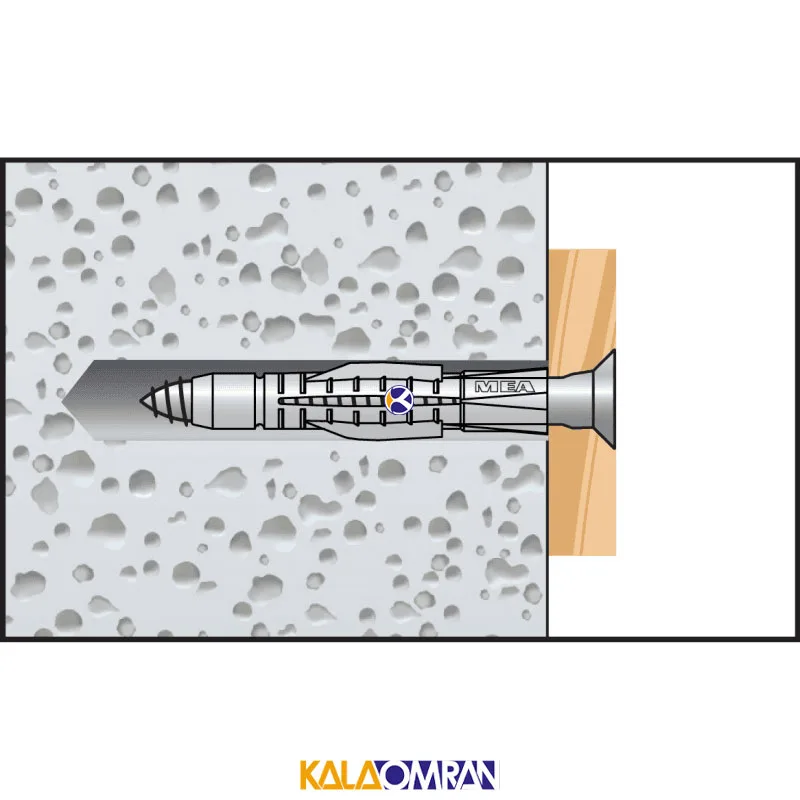

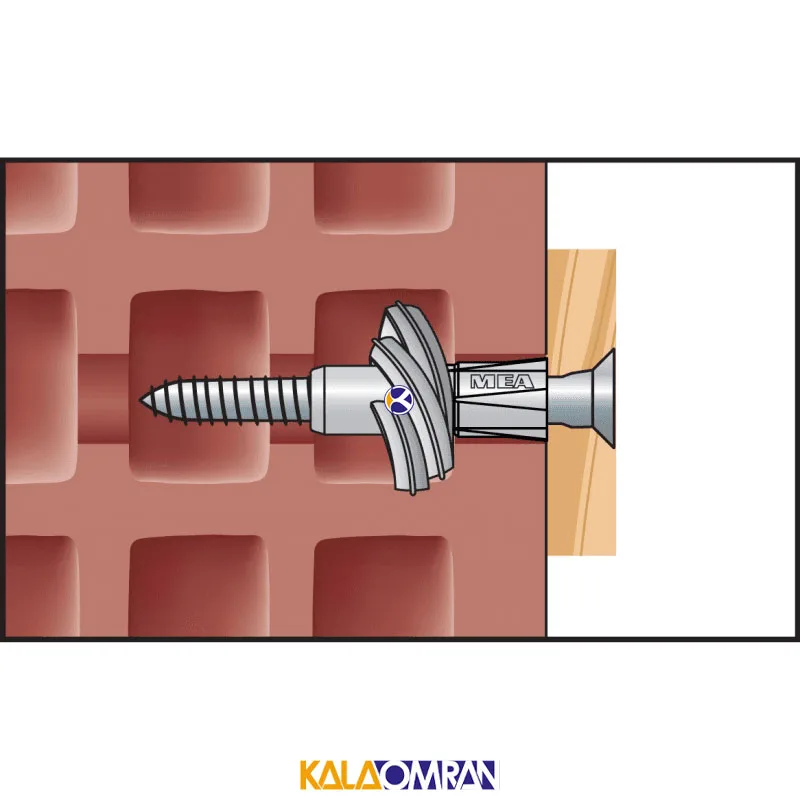

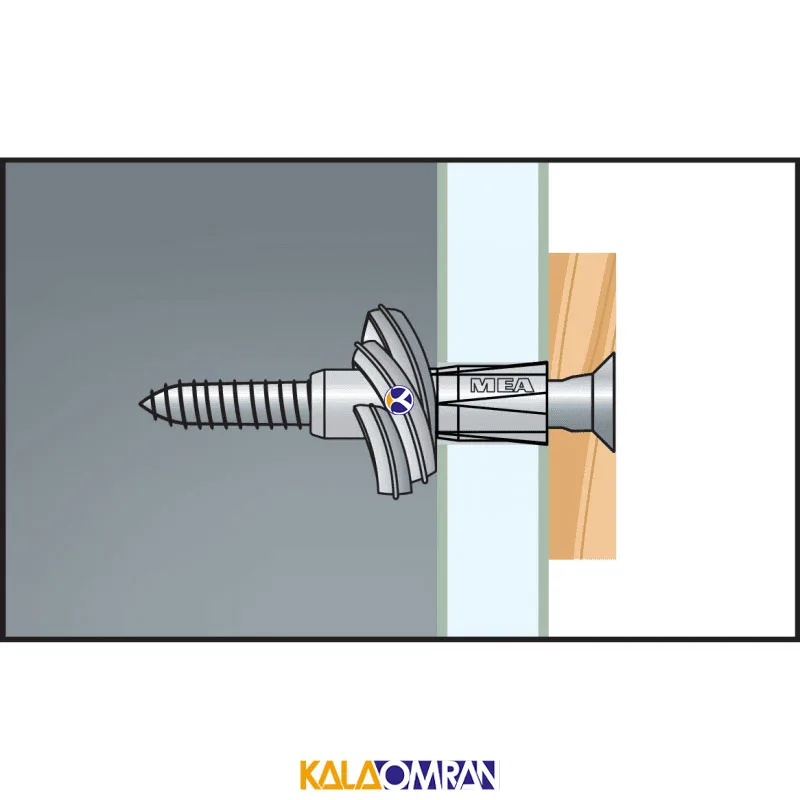

در مصالح متراکم، بدنه رول پلاک هنگام بستهشدن پیچ به دیواره سوراخ فشار وارد میکند. این انبساط موجب انتقال نیرو بین رول پلاک و مصالح پایه میشود. در بسترهای سوراخدار یا صفحات، شرایط متفاوت است. بدنه پلیاتیلنی انعطافپذیر پشت یا داخل فضای خالی تغییر شکل پیدا میکند و مکانیزم اتصال به سمت گرهخوردن میرود. وجود این دو رفتار باعث میشود AZK برای پروژههایی با مصالح متنوع کاربرد بیشتری نسبت به رول پلاکهای صرفاً انبساطی داشته باشد.
نقش لبه در رول پلاک AZK
لبه نگهدارنده مهمترین مشخصهای است که AZK را از AZ جدا میکند. این بخش در دهانه سوراخ باقی میماند و موقعیت نصب رول پلاک را کنترل میکند. در مدل AZ بدون لبه، امکان فرو رفتن رول پلاک به عمق بیشتر وجود دارد. در AZK، لبه بهعنوان Stop Collar (لبه توقف) عمل کرده و از لغزش محصول به داخل سوراخ جلوگیری میکند.
جنس پلیاتیلن رول پلاک AZK
سازنده برای AZ و AZK از پلیاتیلن باکیفیت استفاده کرده است. دلیل انتخاب این ماده، حفظ خاصیت ارتجاعی در طول زمان و امکان تغییر شکل کنترلشده بدون شکست ترد عنوان شده است. این موضوع بهخصوص در عملکرد گرهای محصول اهمیت دارد؛ زیرا بدنه باید هنگام بستهشدن پیچ تغییر شکل دهد، بدون اینکه بهسادگی بشکند. حداقل فاصله از لبه نیز طبق دیتاشیت برابر یک برابر طول رول پلاک است.
سوالات پرتکرار درباره انتخاب سایز رول پلاک AZK آپولو میا
تفاوت AZ و AZK چیست؟
هر دو از یک خانواده چندمنظوره هستند؛ AZ بدون لبه و AZK دارای لبه نگهدارنده است. ظرفیتهای رسمی جدول بار برای AZ/AZK مشترک ارائه شدهاند.
آیا AZK برای گچبرگ قابل استفاده است؟
بله، گچبرگ در فهرست مصالح قابل استفاده آمده و جدول بار نیز برای بعضی سایزها مقادیر توصیهشده ارائه میکند. با این حال ظرفیت در گچبرگ بهمراتب کمتر از بتن است. چلوپیم
آیا بزرگترین سایز همیشه قویتر و مناسبتر است؟
خیر. بستر، قطر پیچ، ضخامت صفحه و عمق قابل سوراخکاری باید با سایز هماهنگ باشند.
جدول سایزبندی رول پلاک لبه دار AZK آپولو میا
سایز / مدل | کد رسمی | کد داخلی پیشنهادی | قطر مته | عمق سوراخ | عمق کاشت | طول فنی رول پلاک | قطر پیچ |
|---|---|---|---|---|---|---|---|
AZK 5 | 95AZK | APOLO-AZK-5 | 5 mm | 40 mm | 30 mm | 31 mm | 3–4 mm |
AZK 6 | 96AZK | APOLO-AZK-6 | 6 mm | 50 mm | 35 mm | 36 mm | 4–5 mm |
AZK 8 | 98AZK | APOLO-AZK-8 | 8 mm | 60 mm | 50 mm | 51 mm | 5–6 mm |
AZK 10 | 910AZK | APOLO-AZK-10 | 10 mm | 75 mm | 60 mm | 61 mm | 7–8 mm |
AZK 12 | 912AZK | APOLO-AZK-12 | 12 mm | 85 mm | 70 mm | 71 mm | 8–10 mm |
توضیح سایزهای رول پلاک لبه دار AZK آپولو میا
رول پلاک لبه دار AZK آپولو میا سایز ۵×۳۱
رول پلاک لبه دار AZK آپولو میا سایز ۵×۳۱ کوچکترین مدل خانواده است. قطر مته ۵ میلیمتر، عمق سوراخ حداقل ۴۰ میلیمتر، عمق کاشت ۳۰ میلیمتر و محدوده پیچ ۳ تا ۴ میلیمتر است. حداقل ضخامت عضو یا صفحه در داده فنی ۷ میلیمتر ثبت شده است. جدول بار با پیچ چوب ۴ میلیمتری، بار توصیهشده ۰٫۱۶ کیلونیوتن را برای بتن نشان میدهد. خرید رول پلاک لبه دار AZK آپولو میا سایز ۵×۳۱ برای اتصالات کوچک و سبک مناسبتر است. هنگام بررسی قیمت رول پلاک AZK آپولو میا سایز ۵ باید توجه شود که ظرفیت آن در مصالح سبک و صفحات پایینتر از بتن است.
رول پلاک لبه دار AZK آپولو میا سایز ۶×۳۶
AZK 6 دارای قطر مته ۶ میلیمتر، عمق سوراخ ۵۰ میلیمتر، عمق کاشت ۳۵ میلیمتر و محدوده پیچ ۴ تا ۵ میلیمتر است. طول فنی بدنه در دیتاشیت ۳۶ میلیمتر ثبت شده و حداقل ضخامت صفحه ۹٫۵ میلیمتر است. با پیچ چوب ۵ میلیمتری، بار توصیهشده در بتن ۰٫۲۳ کیلونیوتن است. خرید رول پلاک لبه دار AZK آپولو میا سایز ۶×۳۶ برای نصب عمومی چراغ، تجهیزات برقی و قطعات سبک قابل بررسی است. قیمت رول پلاک AZK آپولو میا سایز ۶ نباید بدون توجه به نوع مصالح با سایز ۸ مقایسه شود.
رول پلاک لبه دار AZK آپولو میا سایز ۸×۵۱
AZK 8×51 یکی از سایزهای کاربردی این خانواده است و با مته ۸ میلیمتری و پیچ ۵ تا ۶ میلیمتری استفاده میشود. حداقل عمق سوراخ ۶۰ میلیمتر، عمق کاشت ۵۰ میلیمتر و حداقل ضخامت صفحه ۱۲٫۵ میلیمتر است. ظرفیت توصیهشده با پیچ چوب ۶ میلیمتری در بتن ۰٫۴۶ کیلونیوتن و در مصالح توپر مرجع ۰٫۲۷ کیلونیوتن است. خرید رول پلاک لبه دار AZK آپولو میا سایز ۸×۵۱ برای قفسه، ریل و بسیاری از تجهیزات دیواری سبک و متوسط کاربرد دارد. قیمت رول پلاک AZK آپولو میا سایز ۸ در کنار عمق نصب و پیچ مناسب معنا پیدا میکند.
رول پلاک لبه دار AZK آپولو میا سایز ۱۰×۶۱
مدل AZK 10 به مته ۱۰ میلیمتری نیاز دارد و با پیچهای ۷ تا ۸ میلیمتری سازگار است. طول فنی ۶۱ میلیمتر، عمق کاشت ۶۰ میلیمتر و حداقل عمق سوراخ ۷۵ میلیمتر است. حداقل ضخامت صفحه ۱۵ میلیمتر ثبت شده است. جدول بار رسمی با پیچ چوب ۸ میلیمتری، بار توصیهشده ۱٫۲۵ کیلونیوتن را در بتن نشان میدهد. خرید رول پلاک لبه دار AZK آپولو میا سایز ۱۰×۶۱ برای براکت یا تجهیزات بزرگتر قابل بررسی است. در استعلام قیمت رول پلاک AZK آپولو میا سایز ۱۰ نوع دیوار و ضخامت بستر باید مشخص باشد.
رول پلاک لبه دار AZK آپولو میا سایز ۱۲×۷۱
AZK 12×71 بزرگترین سایز این خانواده است. مته موردنیاز ۱۲ میلیمتر، حداقل عمق سوراخ ۸۵ میلیمتر، عمق کاشت ۷۰ میلیمتر و محدوده پیچ ۸ تا ۱۰ میلیمتر است. حداقل ضخامت عضو یا صفحه نیز ۱۸ میلیمتر درج شده است. بار توصیهشده با پیچ چوب ۱۰ میلیمتری در بتن ۱٫۴۷ کیلونیوتن است. خرید رول پلاک لبه دار AZK آپولو میا سایز ۱۲×۷۱ زمانی منطقی است که اتصال واقعاً به پیچ بزرگتر و کاشت عمیقتر نیاز داشته باشد. قیمت رول پلاک AZK آپولو میا سایز ۱۲ بعد از بررسی ظرفیت موردنیاز پروژه باید مقایسه شود.
بررسی فنی رول پلاک لبه دار AZK آپولو میا در سایزهای مختلف
افزایش سایز AZK همزمان قطر مته، قطر پیچ و عمق کاشت را افزایش میدهد. سایز ۵ با عمق کاشت ۳۰ میلیمتر شروع میشود و در AZK 12 به ۷۰ میلیمتر میرسد.
مقادیر بار نیز به نوع بستر وابستهاند. افزایش قطر در بتن معمولاً ظرفیت بالاتری ایجاد میکند، اما همین روند در بتن هوادار، آجر سوراخدار یا گچبرگ الزاماً با همان نسبت تکرار نمیشود.
جدول بار توصیهشده AZK با پیچ چوب
اعداد زیر مربوط به Frec (بار توصیهشده) با بزرگترین قطر پیچ مجاز و عمق کاشت کامل هستند. سازنده برای این مقادیر ضریب ایمنی ۷ را لحاظ کرده است. واحد بار: kN می باشد. جدول زیر تنها برای آشنایی شما با توان محصول بوده و جنبه اطلاع رسانی دارد و نباید به عنوان مرجع اصلی طراحی و مقاومت محصول در نظر گرفته شود.
سایز | پیچ مرجع | بتن | KS12 / Mz12 | AAC2 | KSL12 | HLz12 | Poroton T12 | گچبرگ 12.5 | گچبرگ 2×12.5 |
|---|---|---|---|---|---|---|---|---|---|
AZK 5 | 4 mm | 0.16 | 0.16 | 0.03 | 0.17 | 0.21 | 0.10 | 0.07 | — |
AZK 6 | 5 mm | 0.23 | 0.19 | 0.05 | 0.34 | 0.23 | 0.13 | 0.09 | — |
AZK 8 | 6 mm | 0.46 | 0.27 | 0.06 | 0.31 | 0.32 | 0.15 | 0.09 | — |
AZK 10 | 8 mm | 1.25 | 0.86 | 0.11 | 0.52 | 0.31 | 0.19 | 0.09 | 0.17 |
AZK 12 | 10 mm | 1.47 | 0.91 | 0.20 | 0.48 | 0.35 | 0.25 | — | 0.22 |
جدول بار توصیهشده AZK با پیچ نئوپان
سایز | پیچ مرجع | بتن | KS12 / Mz12 | AAC2 | KSL12 | HLz12 | Poroton T12 | گچبرگ 12.5 |
|---|---|---|---|---|---|---|---|---|
AZK 5 | 4 mm | 0.07 | 0.12 | 0.02 | 0.15 | 0.24 | 0.14 | 0.06 |
AZK 6 | 5 mm | 0.11 | 0.12 | 0.05 | 0.30 | 0.27 | 0.12 | 0.08 |
AZK 8 | 6 mm | 0.16 | 0.18 | 0.07 | 0.34 | 0.22 | 0.13 | 0.09 |
مقایسه AZ و AZK آپولو میا
ویژگی | AZ | AZK |
|---|---|---|
لبه نگهدارنده | ندارد | دارد |
مکانیزم در مصالح توپر | انبساطی | انبساطی |
مکانیزم در مصالح توخالی | گرهای | گرهای |
جنس | پلیاتیلن | پلیاتیلن |
ظرفیتهای بار | مشترک با AZK | مشترک با AZ |
کنترل فرو رفتن داخل سوراخ | کمتر | بهتر بهدلیل لبه |
کاربرد مناسب | نیاز به مدل بدون لبه | نصب همسطح و صفحات |
محصولات و تجهیزات مرتبط با رول پلاک AZK آپولو میا
برای نصب باید از مته هماندازه قطر اسمی رول پلاک و پیچ چوب یا نئوپان متناسب با محدوده هر سایز استفاده شود. انتخاب پیچ بیش از اندازه قطور میتواند بدنه را تحت فشار نامناسب قرار دهد؛ پیچ بسیار نازک نیز ممکن است انبساط یا گرهخوردن کافی ایجاد نکند. تنوع کاملی از انواع پیچ را می توانید در سایت کالا عمران مشاهده و خریداری کنید.
نحوه استفاده صحیح از رول پلاک لبه دار AZK آپولو میا

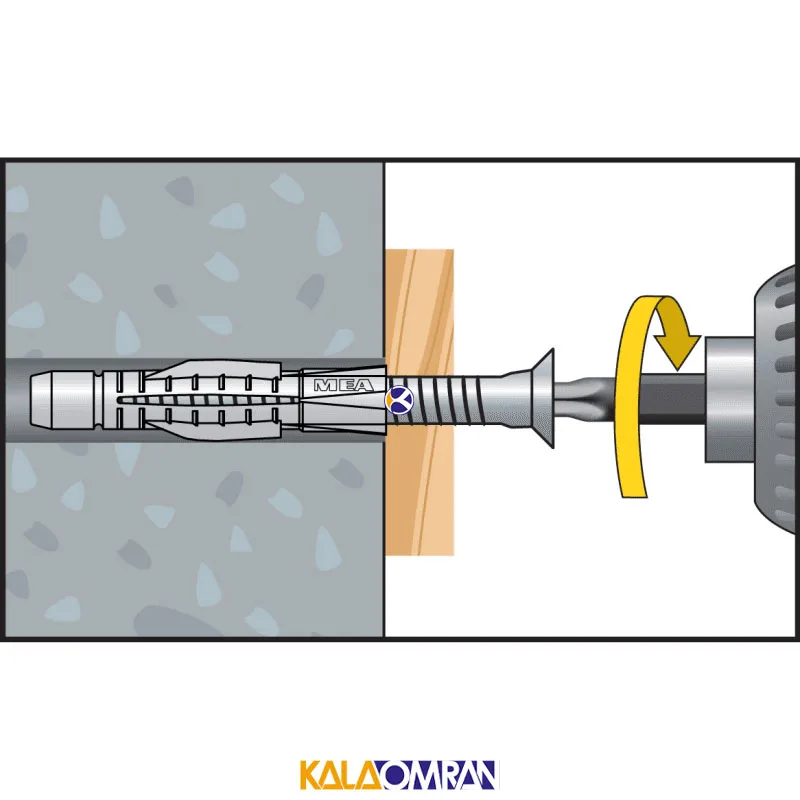

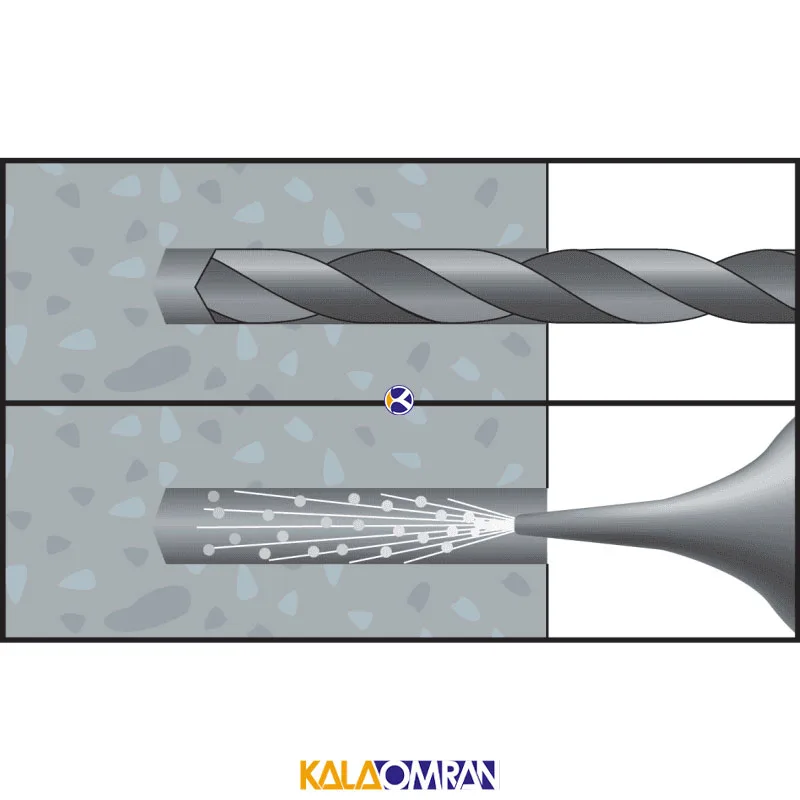

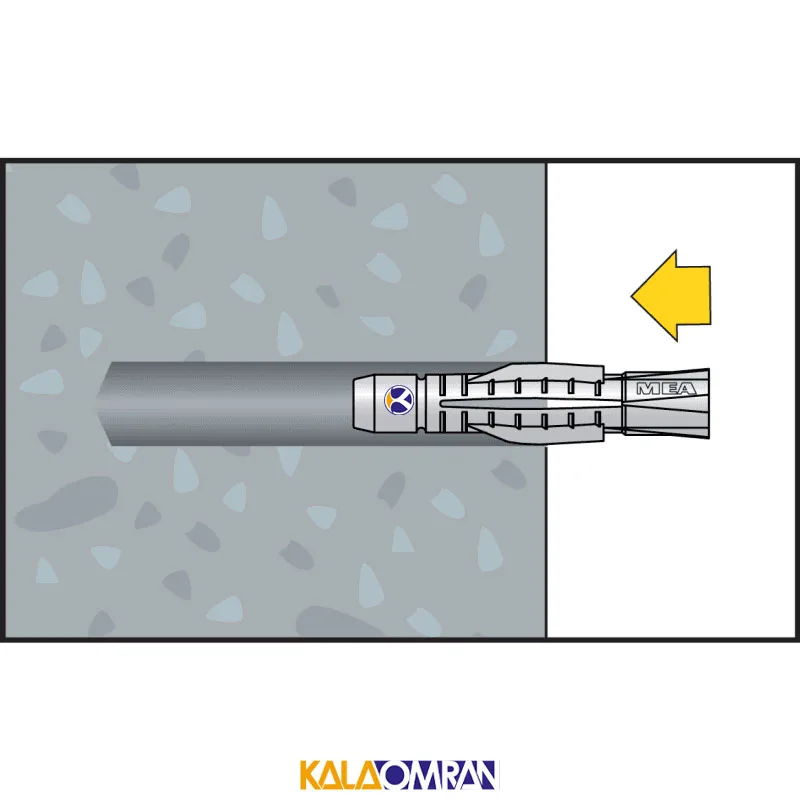

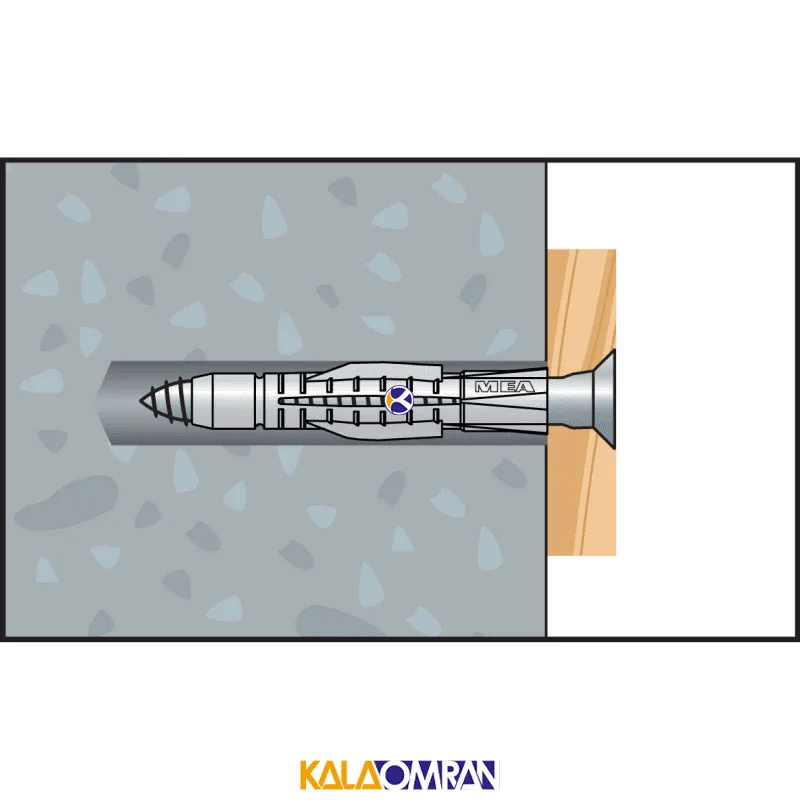

ابتدا سوراخ با قطر و حداقل عمق تعیینشده ایجاد شود. گردوغبار و ذرات آزاد داخل سوراخ خارج شوند. رول پلاک در سوراخ قرار میگیرد تا لبه آن روی سطح بستر بنشیند. سپس پیچ مناسب وارد شده و بسته میشود. در مصالح توپر بدنه منبسط میشود و در مصالح سوراخدار یا صفحات، تغییر شکل و گره ایجاد میکند. حداقل فاصله اتصال از لبه بستر طبق دیتاشیت برابر یک برابر طول رول پلاک است. برای یک نصب درست و اصولی از رول پلاک لبه دار AZK شما نیازمنده دریل با توان مناسب و مته با سایز درست هستید که تمامی این محصولات را می توانید در سایت کالا عمران مشاهده و بررسی کنید.
نکات ایمنی و نگهداری رول پلاک AZK آپولو میا
قبل از سوراخکاری مسیر کابل برق، لوله آب و تأسیسات داخل دیوار بررسی شود. قطر مته و پیچ مطابق سایز انتخاب گردد. جدول بار برای شرایط آزمایش سازنده است؛ برای تجهیزاتی که سقوط یا جداشدن آنها پیامد ایمنی دارد، ظرفیت واقعی بستر و تعداد نقاط اتصال باید توسط فرد متخصص بررسی شود.
قیمت رول پلاک لبه دار AZK آپولو میا
قیمت AZK با سایز، تعداد بستهبندی و شرایط تأمین تغییر میکند. بسته استاندارد سایزهای ۵، ۶ و ۸ شامل ۱۰۰ عدد، سایز ۱۰ شامل ۵۰ عدد و سایز ۱۲ شامل ۲۵ عدد است. قیمت درج شده برای خرید یک بسته رول پلاک لبه دار AZK بوده و فروش این محصول فقط به صورت بسته ای می باشد.
خرید رول پلاک لبه دار AZK آپولو میا از کالا عمران
در انتخاب محصول ابتدا نوع بستر، قطر پیچ، وزن تجهیز و فضای نصب مشخص شود. خرید رول پلاک لبه دار AZK آپولو میا بهصورت آنلاین و حضوری از کالا عمران بهتر است بر اساس شرایط واقعی اتصال و جدول سایزبندی انجام شود.
جمعبندی رول پلاک لبه دار AZK آپولو میا
رول پلاک لبه دار AZK آپولو میا یک رول پلاک چندمنظوره پلیاتیلنی در پنج سایز ۵ تا ۱۲ میلیمتر است. مکانیزم آن در مصالح توپر بر پایه انبساط و در مصالح سوراخدار و صفحات بر پایه گرهخوردن عمل میکند. تفاوت اصلی AZK با AZ، وجود لبهای است که مانع فرو رفتن رول پلاک به داخل سوراخ میشود. تنوع بستر، دامنه پیچ ۳ تا ۱۰ میلیمتر و جدول بار مستقل برای مصالح مختلف، انتخاب تخصصیتر سایز را ممکن میکند.
نظر کارشناسان کالا عمران درباره رول پلاک لبه دار AZK آپولو میا
AZK زمانی نسبت به AZ مزیت مشخص دارد که کنترل عمق قرارگیری رول پلاک اهمیت داشته باشد. لبه محصول بهخصوص روی صفحات ساختمانی و بسترهایی که احتمال فرو رفتن رول پلاک به داخل حفره وجود دارد، نصب را کنترلشدهتر میکند. از نظر ظرفیت، جدول سازنده AZ و AZK را مشترک در نظر گرفته؛ بنابراین لبه را نباید عامل افزایش ظرفیت بار تلقی کرد. در خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است ابتدا نوع دیوار و قطر پیچ مشخص شود و سپس سایز انتخاب گردد. برای نصب عمومی روی بتن، آجر، بلوک توخالی یا برخی صفحات، AZK گزینه منعطفی است؛ ولی برای بارهای سازهای یا کاربردهایی که الزام تأییدیه تخصصی دارند، باید از سیستم اتصال متناسب همان کاربرد استفاده شود.
