رول پلاک AZ آپولو میا
مشخصات اصلی کالا
بدنه پلیاتیلنی با خاصیت ارتجاعی مناسب
انبساط سهجهته در مصالح توپر
قابلیت گرهخوردن در مصالح توخالی
مناسب پیچ چوب و پیچ نئوپان
پنج سایز از ۵×۳۰ تا ۱۲×۷۰

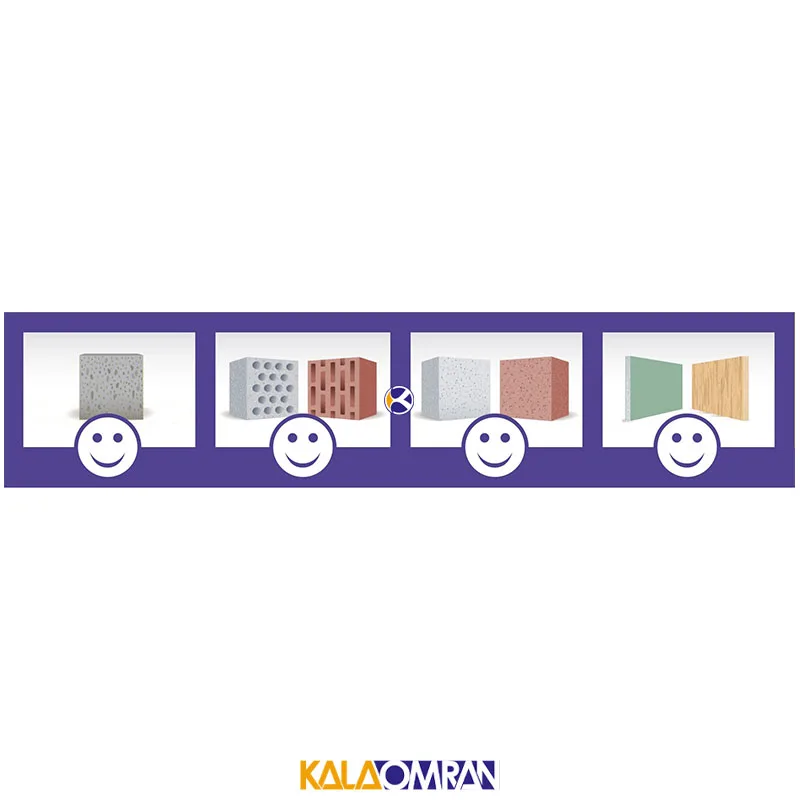

مناسب بتن، آجر، بلوک و گچبرگ
ساخت آلمان و فاقد هالوژن
ویژگی های کلیدی کالا
تحلیل تخصصی هوش مصنوعی
بر اساس دادههای واقعی و کارشناسان
نقاط قوت
- مکانیزم دوگانه، امکان استفاده در مصالح توپر و سوراخدار را فراهم میکند.
- پلیاتیلن انعطافپذیر، رفتار گرهای مناسبی در فضای خالی ایجاد میکند.
- 1. پنج سایز مختلف امکان هماهنگی با پیچهای ۳ تا ۱۰ میلیمتر را میدهد.
نقاط ضعف
- ظرفیت بار در مصالح مختلف اختلاف قابل توجهی دارد.
- نسخه AZ فاقد لبه توقف است و عمق نصب باید کنترل شود.
- 1. انتخاب پیچ نامتناسب میتواند عملکرد انبساط یا گره را کاهش دهد.
مشخصات فنی
جزئیات فنی و ویژگیهای ثبتشده برای این کالا
معرفی و بررسی محصول
توضیحات کامل محصول
رول پلاک AZ آپولو میا یک رول پلاک چندمنظوره از جنس پلیاتیلن است که برای اتصال تجهیزات سبک و متوسط در طیف متنوعی از مصالح ساختمانی طراحی شده است. تفاوت اصلی این رول پلاک با رول پلاکهای ساده، تغییر رفتار بدنه بر اساس نوع بستر است. در مصالح توپر مانند بتن و آجر توپر، ساختار AZ در سه جهت منبسط شده و به جداره سوراخ فشار وارد میکند؛ در مصالح سوراخدار، صفحات گچی و بسترهای دارای فضای خالی، بدنه تغییر شکل داده و گره ایجاد میکند.
همین مکانیزم باعث شده یک خانواده رول پلاک برای پروژههایی با انواع مختلف دیوار کاربرد داشته باشد. برای مثال در یک واحد ساختمانی ممکن است بخشی از تجهیزات روی بتن و بخشی روی آجر سوراخدار نصب شوند. AZ در هر دو بستر قابل استفاده است، اما ظرفیت بار در آنها یکسان نیست و باید جدول رسمی بارگذاری بررسی شود.خانواده AZ بدون لبه عرضه میشود. مدل AZK همان خانواده با Collar (لبه) است. هر دو سبک این محصولات می توانید در سایت کالا عمران مشاهده و بررسی کنید. طراحی و تولید رول پلاک AZ توسط مهندسان آلمانی شرکت آپولو میا صورت گرفته است.
کاربرد رول پلاک AZ آپولو میا و مناسب چه کسانی است؟
رول پلاک AZ برای نصاب تأسیسات، برقکار، نصاب کابینت، دکوراسیون، تعمیرکار و پیمانکار ساختمانی کاربرد دارد. از موارد استفاده رسمی آن میتوان به نصب روشنایی، کلید برق، قفسه دیواری، کابینت، صندوق پستی، ریل پرده، سیستمهای تهویه صنعتی، نرده، پایه تلویزیون و تابلو اشاره کرد. برای نصب یک ریل پرده روی بتن، بدنه عمدتاً از طریق انبساط در سوراخ مهار میشود. اما در یک دیوار آجری سوراخدار، مکانیزم گرهخوردن و تغییر شکل بدنه اهمیت بیشتری پیدا میکند.

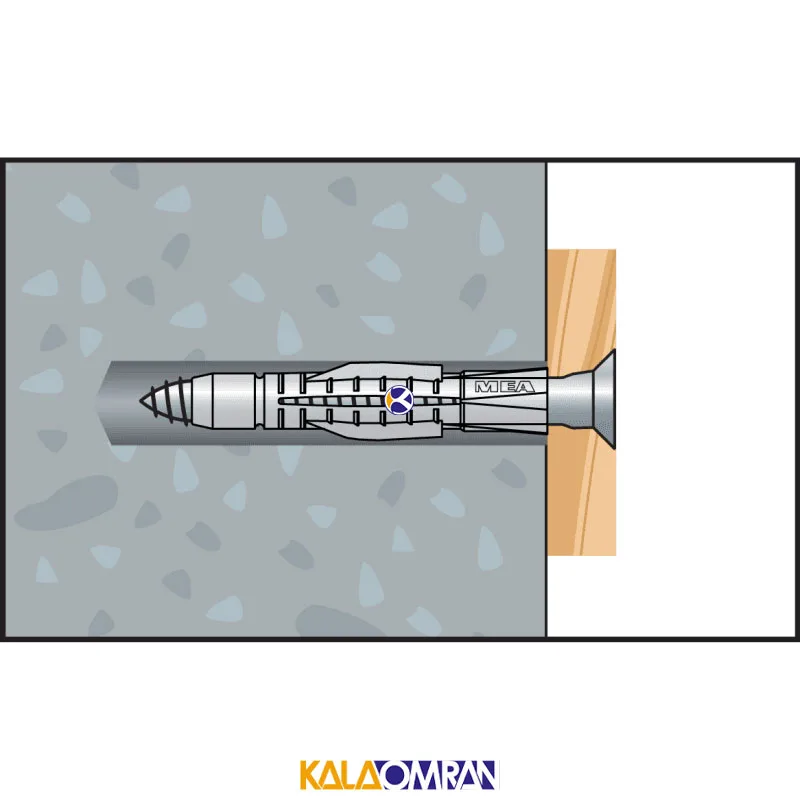

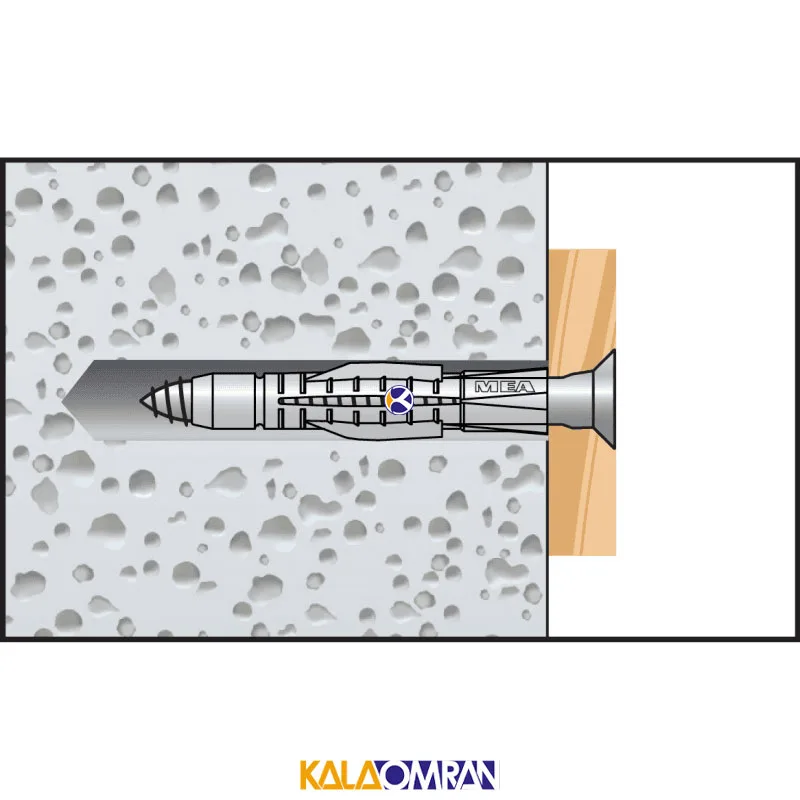

مکانیزم سهجهته انبساط در مصالح توپر
در بتن، سنگ طبیعی، آجر توپر و سایر مصالح متراکم، بدنه AZ هنگام بستهشدن پیچ در سه جهت به جداره سوراخ فشار وارد میکند. این فشار مکانیکی باعث تثبیت رول پلاک در بستر میشود. برای دستیابی به این عملکرد، قطر مته باید دقیقاً مطابق سایز رول پلاک باشد. برای مثال AZ 8 به سوراخ 8 میلیمتری و AZ 10 به سوراخ 10 میلیمتری نیاز دارد.

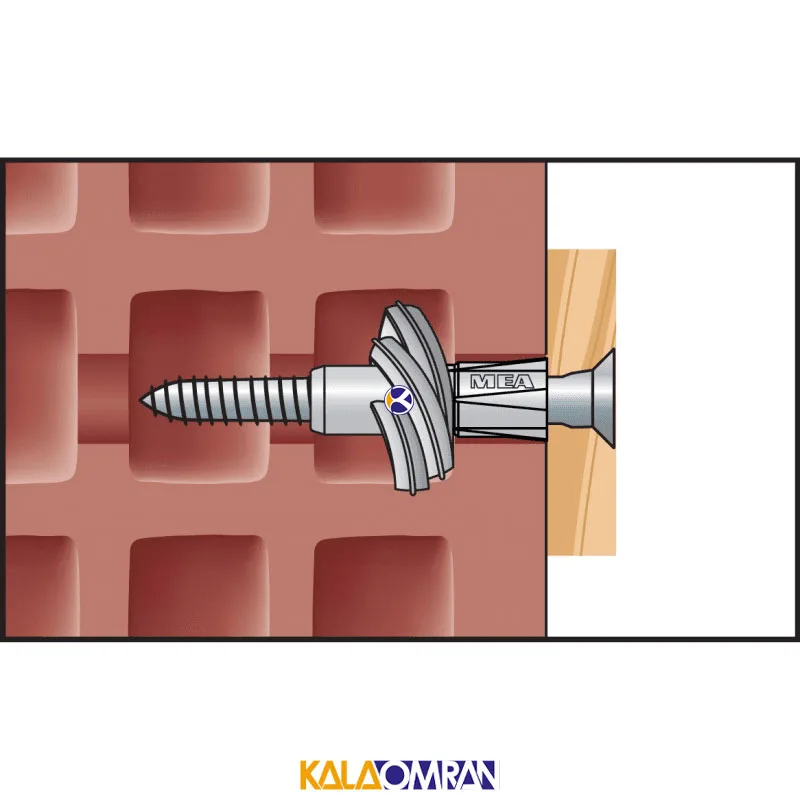

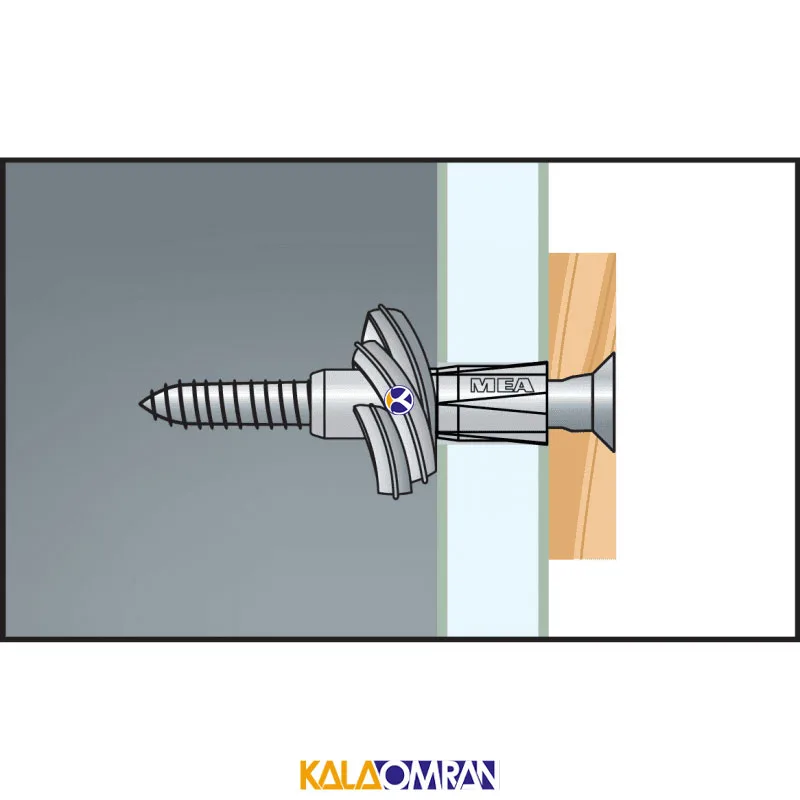

عملکرد گرهای در مصالح توخالی
در مصالح دارای فضای خالی، رفتار AZ متفاوت است. بدنه پلیاتیلنی انعطافپذیر با پیشروی پیچ تغییر شکل داده و در پشت یا داخل حفره گره ایجاد میکند. این ویژگی باعث میشود AZ نسبت به رول پلاکهای صرفاً انبساطی برای دامنه وسیعتری از مصالح قابل استفاده باشد. با این حال ظرفیت اتصال در بسترهای توخالی یا گچبرگ معمولاً پایینتر از بتن است.
بدنه پلیاتیلن و خاصیت ارتجاعی
AZ برخلاف بسیاری از رول پلاکهای نایلونی، از پلیاتیلن با کیفیت ساخته شده است. سازنده بر حفظ خاصیت ارتجاعی، رفتار مناسب هنگام گرهخوردن و کاهش احتمال شکنندگی در طول زمان تأکید دارد. این ویژگی در مصالح سوراخدار اهمیت بیشتری دارد؛ زیرا بدنه برای ایجاد گره باید بدون شکست تغییر شکل دهد.ه است.
معیار انتخاب سایز مناسب رول پلاک AZ آپولو میا
قطر مته باید برابر قطر اسمی رول پلاک انتخاب شود. AZ 5 به مته 5، AZ 6 به مته 6، AZ 8 به مته 8، AZ 10 به مته 10 و AZ 12 به مته 12 میلیمتری نیاز دارد.
قطر پیچ نیز تغییر میکند:
AZ 5: پیچ 3 تا 4 میلیمتر
AZ 6: پیچ 4 تا 5 میلیمتر
AZ 8: پیچ 5 تا 6 میلیمتر
AZ 10: پیچ 7 تا 8 میلیمتر
AZ 12: پیچ 8 تا 10 میلیمتر
حداقل فاصله از لبه طبق دیتاشیت برابر یک برابر طول رول پلاک تعیین شده است. برای نصب درست و اصولی رول پلاک AZ آپولومیا، شما نیازمند دریل با توان مناسب و مته با سایز درست باشید که تمامی این سبک از محصولات را می توانید در سایت کالا عمران مشاهده و بررسی کنید.
سوالات پرتکرار درباره انتخاب سایز رول پلاک AZ آپولو میا
آیا AZ برای دیوار توخالی مناسب است؟
بله. بدنه در مصالح سوراخدار بهجای انبساط ساده، قابلیت گرهخوردن دارد.
فرق AZ و AZK چیست؟
AZ بدون لبه و AZK دارای لبه نگهدارنده است. این صفحه فقط AZ را پوشش میدهد.
آیا میتوان هر نوع پیچ را استفاده کرد؟
پیچ چوب و پیچ نئوپان با قطر قرارگرفته در بازه رسمی هر سایز قابل استفاده هستند.
جدول سایزبندی رول پلاک AZ آپولو میا
سایز / مدل | کد رسمی | کد داخلی پیشنهادی | قطر مته | عمق سوراخ | عمق کاشت | طول رول پلاک | قطر پیچ |
|---|---|---|---|---|---|---|---|
AZ 5×30 | 95AZ | APOLO-AZ-5X30 | 5 mm | 40 mm | 30 mm | 30 mm | 3–4 mm |
AZ 6×35 | 96AZ | APOLO-AZ-6X35 | 6 mm | 50 mm | 35 mm | 35 mm | 4–5 mm |
AZ 8×50 | 98AZ | APOLO-AZ-8X50 | 8 mm | 60 mm | 50 mm | 50 mm | 5–6 mm |
AZ 10×60 | 910AZ | APOLO-AZ-10X60 | 10 mm | 75 mm | 60 mm | 60 mm | 7–8 mm |
AZ 12×70 | 912AZ | APOLO-AZ-12X70 | 12 mm | 85 mm | 70 mm | 70 mm | 8–10 mm |
توضیح سایزهای رول پلاک AZ آپولو میا
رول پلاک AZ آپولو میا سایز ۵×۳۰
رول پلاک AZ آپولو میا سایز ۵×۳۰ کوچکترین Variation این خانواده است و برای سوراخکاری ۵ میلیمتری طراحی شده است. طول و عمق کاشت آن ۳۰ میلیمتر و حداقل عمق سوراخ ۴۰ میلیمتر است. پیچ مناسب در محدوده ۳ تا ۴ میلیمتر قرار دارد. با پیچ چوب ۴ میلیمتری، بار توصیهشده در بتن و آجر توپر مرجع تا ۰٫۱۶ کیلونیوتن اعلام شده است. خرید رول پلاک AZ آپولو میا سایز ۵×۳۰ برای چراغها، قطعات کوچک و نصبهای سبک منطقیتر است. هنگام بررسی قیمت رول پلاک AZ آپولو میا سایز ۵×۳۰ باید جنس بستر نیز لحاظ شود؛ همین سایز در بتن هوادار ظرفیت پایینتری دارد.
رول پلاک AZ آپولو میا سایز ۶×۳۵
مدل AZ 6 به مته ۶ میلیمتری و پیچ ۴ تا ۵ میلیمتری نیاز دارد. طول اسمی رول پلاک و عمق کاشت طبق دیتاشیت ۳۵ میلیمتر و حداقل عمق سوراخ ۵۰ میلیمتر است. صفحه آنلاین CELO برای Length مقدار ۳۷ میلیمتر نیز نمایش میدهد، اما Plug Length (طول رول پلاک) و دیتاشیت هر دو ۳۵ میلیمتر را ثبت کردهاند. خرید رول پلاک AZ آپولو میا سایز ۶×۳۵ برای نصب عمومی سبک در بتن، آجر و بسترهای مشابه کاربردی است. با پیچ چوب ۵ میلیمتری، بار توصیهشده در بتن ۰٫۲۳ کیلونیوتن است. قیمت رول پلاک AZ آپولو میا سایز ۶×۳۵ نباید بدون توجه به عمق کاشت و نوع دیوار مقایسه شود.
رول پلاک AZ آپولو میا سایز ۸×۵۰
AZ 8×50 یک سایز میانی و کاربردی است که با مته ۸ میلیمتری و پیچ ۵ تا ۶ میلیمتری نصب میشود. طول و عمق کاشت ۵۰ میلیمتر و حداقل عمق سوراخ ۶۰ میلیمتر است. ظرفیت توصیهشده با پیچ چوب ۶ میلیمتری در بتن ۰٫۴۶ کیلونیوتن و در مصالح توپر مرجع ۰٫۲۷ کیلونیوتن درج شده است. خرید رول پلاک AZ آپولو میا سایز ۸×۵۰ برای نصب قفسه، ریل، تجهیزات دیواری و برخی اتصالات تأسیساتی سبک قابل بررسی است. نسبت به سایز ۶، پیچ قطورتر و عمق کاشت بیشتری دارد. در استعلام قیمت رول پلاک AZ آپولو میا سایز ۸×۵۰ نوع پیچ مصرفی نیز اهمیت دارد.
رول پلاک AZ آپولو میا سایز ۱۰×۶۰
رول پلاک AZ آپولو میا سایز ۱۰×۶۰ برای اتصالهایی طراحی شده که پیچ ۷ تا ۸ میلیمتری نیاز دارند. قطر مته ۱۰ میلیمتر، حداقل عمق سوراخ ۷۵ میلیمتر و عمق کاشت ۶۰ میلیمتر است. در جدول رسمی، بار توصیهشده با پیچ چوب ۸ میلیمتری در بتن ۱٫۲۵ کیلونیوتن ثبت شده که افزایش قابل توجهی نسبت به AZ 8 دارد. خرید رول پلاک AZ آپولو میا سایز ۱۰×۶۰ برای براکتها، کابینتها یا تجهیزات بزرگتر قابل بررسی است، مشروط بر اینکه بستر ظرفیت لازم را داشته باشد. قیمت رول پلاک AZ آپولو میا سایز ۱۰×۶۰ باید بعد از تعیین جنس دیوار، پیچ و بار موردنیاز مقایسه شود.
رول پلاک AZ آپولو میا سایز ۱۲×۷۰
AZ 12×70 بزرگترین سایز رسمی خانواده AZ است. این مدل به مته ۱۲ میلیمتری، حداقل سوراخ ۸۵ میلیمتری و پیچ ۸ تا ۱۰ میلیمتری نیاز دارد. طول و عمق کاشت آن ۷۰ میلیمتر است. با پیچ چوب ۱۰ میلیمتری، بار توصیهشده در بتن ۱٫۴۷ کیلونیوتن و در مصالح توپر مرجع ۰٫۹۱ کیلونیوتن اعلام شده است. خرید رول پلاک AZ آپولو میا سایز ۱۲×۷۰ برای اتصالهایی منطقی است که واقعاً به پیچ بزرگتر و عمق کاشت بیشتر نیاز داشته باشند. استفاده از بزرگترین سایز برای تجهیزات سبک ضروری نیست. در بررسی قیمت رول پلاک AZ آپولو میا سایز ۱۲×۷۰ هزینه پیچ و سوراخکاری نیز باید در نظر گرفته شود.
بررسی فنی رول پلاک AZ آپولو میا در سایزهای مختلف
با افزایش سایز AZ، قطر مته، قطر پیچ، طول رول پلاک و عمق کاشت همزمان افزایش پیدا میکنند. در نتیجه ظرفیت توصیهشده در برخی مصالح نیز افزایش مییابد. این رابطه خطی و یکسان برای همه مصالح نیست. برای مثال یک سایز بزرگتر در بتن هوادار یا گچبرگ الزاماً همان افزایش ظرفیتی را ایجاد نمیکند که در بتن مشاهده میشود. به همین دلیل نوع بستر باید قبل از سایز انتخاب شود.
جدول بار توصیهشده AZ با پیچ چوب
مقادیر زیر برای بزرگترین قطر پیچ مجاز هر سایز و عمق کاشت کامل هستند. CELO ضریب ایمنی 7 را در بارهای توصیهشده لحاظ کرده است. واحد بار: kN
سایز | پیچ | Concrete | KS12 / Mz12 | AAC2 | KSL12 | HLz12 | Poroton T12 | Plasterboard 12.5 | Plasterboard 2×12.5 |
|---|---|---|---|---|---|---|---|---|---|
AZ 5 | 4 mm | 0.16 | 0.16 | 0.03 | 0.17 | 0.21 | 0.10 | 0.07 | — |
AZ 6 | 5 mm | 0.23 | 0.19 | 0.05 | 0.34 | 0.23 | 0.13 | 0.09 | — |
AZ 8 | 6 mm | 0.46 | 0.27 | 0.06 | 0.31 | 0.32 | 0.15 | 0.09 | — |
AZ 10 | 8 mm | 1.25 | 0.86 | 0.11 | 0.52 | 0.31 | 0.19 | 0.09 | 0.17 |
AZ 12 | 10 mm | 1.47 | 0.91 | 0.20 | 0.48 | 0.35 | 0.25 | — | 0.22 |
جدول بار توصیهشده AZ با پیچ نئوپان
برای پیچ نئوپان، دیتاشیت فقط AZ 5، AZ 6 و AZ 8 را بهصورت عددی ارائه کرده است؛ برای AZ 10 و AZ 12 عددی درج نشده و نباید تخمین زده شود.
سایز | پیچ | Concrete | KS12 / Mz12 | AAC2 | KSL12 | HLz12 | Poroton T12 | Plasterboard 12.5 | Plasterboard 2×12.5 |
|---|---|---|---|---|---|---|---|---|---|
AZ 5 | 4 mm | 0.07 | 0.12 | 0.02 | 0.15 | 0.24 | 0.14 | 0.06 | — |
AZ 6 | 5 mm | 0.11 | 0.12 | 0.05 | 0.30 | 0.27 | 0.12 | 0.08 | — |
AZ 8 | 6 mm | 0.16 | 0.18 | 0.07 | 0.34 | 0.22 | 0.13 | 0.09 | — |
تفاوت رول پلاک AZ و AZK
مدل | ساختار | کاربرد اصلی |
|---|---|---|
AZ | بدون لبه | امکان قرارگیری عمیقتر و نصب بدون لبه توقف |
AZK | دارای لبه | جلوگیری از فرو رفتن رول پلاک داخل سوراخ |
محصولات و تجهیزات مرتبط با رول پلاک AZ آپولو میا
برای نصب صحیح AZ باید مته هماندازه قطر رول پلاک و پیچ چوب یا نئوپان متناسب با بازه هر سایز استفاده شود. پیچ با قطر بیش از محدوده توصیهشده میتواند به بدنه رول پلاک آسیب بزند و پیچ بسیار نازک نیز انبساط یا گرهخوردن کافی ایجاد نمیکند.
نحوه استفاده صحیح از رول پلاک AZ آپولو میا

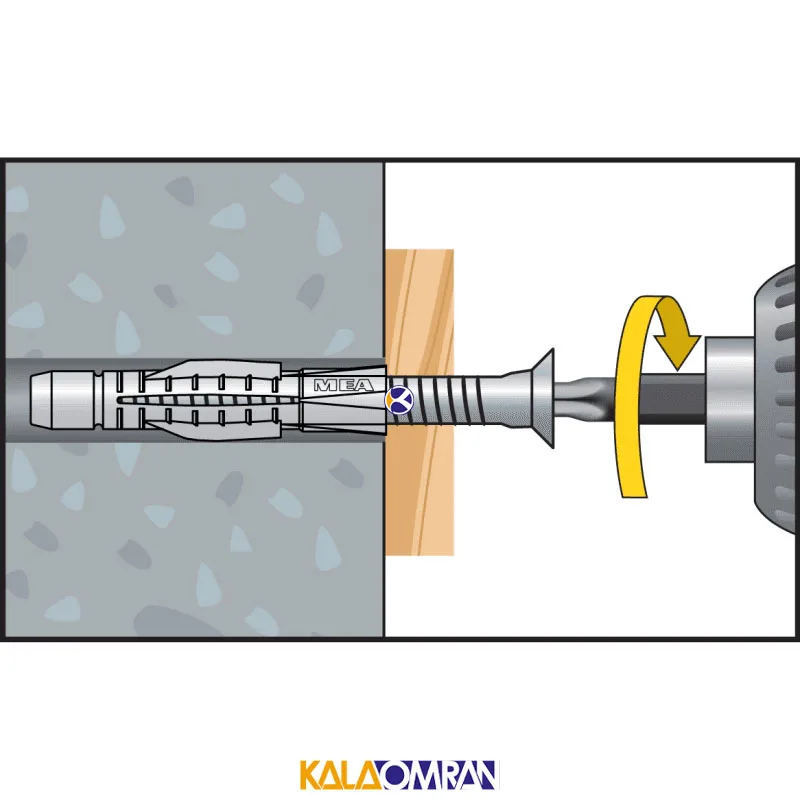

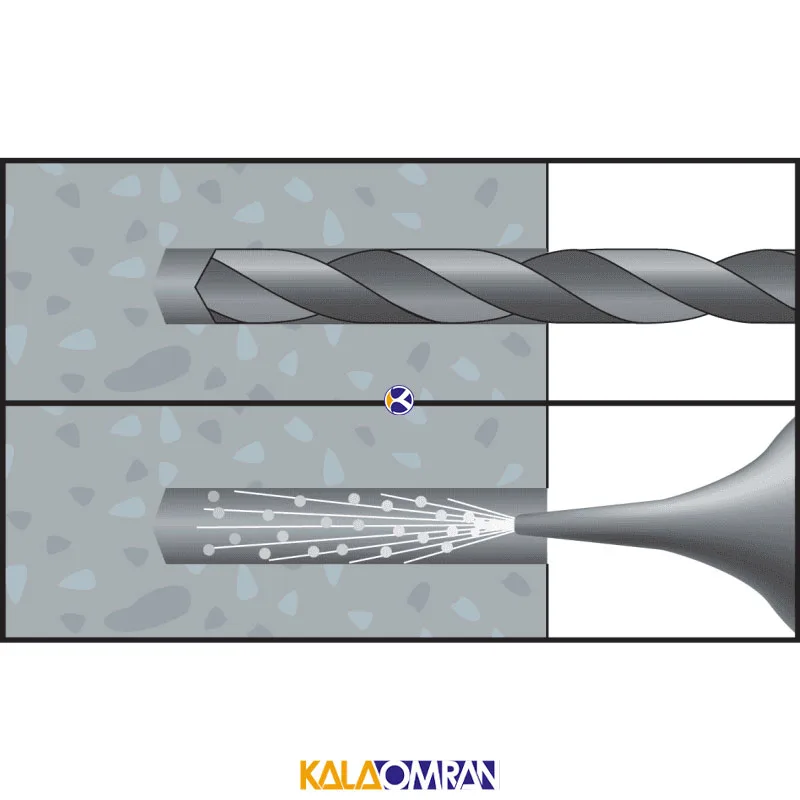

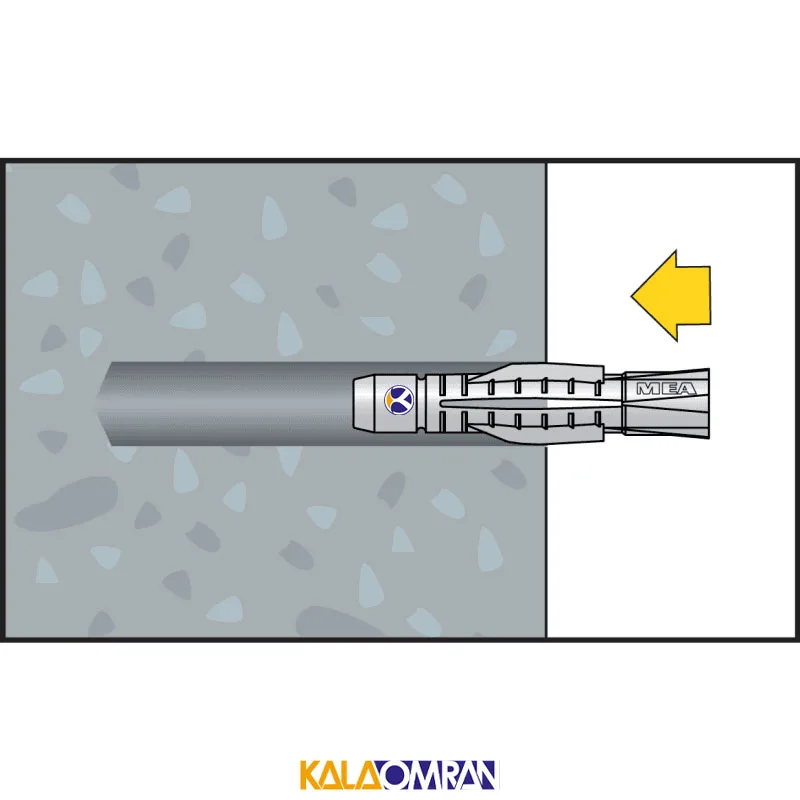

ابتدا سوراخ با قطر و عمق مطابق جدول ایجاد شود. ذرات آزاد و گردوغبار داخل سوراخ خارج شوند و سپس رول پلاک در محل قرار گیرد. پس از وارد کردن پیچ، در مصالح توپر سه بخش بدنه به جداره سوراخ فشار وارد میکنند. در مصالح سوراخدار، بدنه تغییر شکل داده و گره ایجاد میکند. حداقل فاصله از لبه طبق دیتاشیت برابر یک برابر طول رول پلاک است.
نکات ایمنی و نگهداری رول پلاک AZ آپولو میا
قبل از سوراخکاری مسیر کابل برق یا لولههای داخل دیوار بررسی شود. رول پلاک آسیبدیده یا تغییرشکلیافته استفاده نشود. مقادیر جدول بار برای شرایط اعلامشده سازنده و یک اتصال هستند. برای تجهیزاتی که سقوط آنها میتواند خطر ایجاد کند، تعداد اتصالات و ظرفیت بستر باید بهصورت مهندسی کنترل شود.
قیمت رول پلاک AZ آپولو میا
قیمت رول پلاک AZ آپولو میا با توجه به قطر، طول، تعداد بسته و شرایط تأمین تغییر میکند. سایزهای ۵، ۶ و ۸ در بستههای صدعددی، سایز ۱۰ در بسته پنجاهعددی و سایز ۱۲ در بسته بیستوپنجعددی معرفی شدهاند.
خرید رول پلاک AZ آپولو میا از کالا عمران
برای انتخاب صحیح ابتدا نوع دیوار، قطر پیچ، وزن تجهیز و عمق قابل سوراخکاری بررسی شود. خرید رول پلاک AZ آپولو میا بهصورت آنلاین و حضوری از کالا عمران بهتر است بر اساس سایز فنی و شرایط بستر انجام شود، نه صرفاً قطر بزرگتر.
جمعبندی رول پلاک AZ آپولو میا
رول پلاک AZ آپولو میا یک رول پلاک چندمنظوره پلیاتیلنی است که در مصالح توپر با انبساط سهجهته و در مصالح سوراخدار با ایجاد گره عمل میکند. پنج سایز ۵×۳۰، ۶×۳۵، ۸×۵۰، ۱۰×۶۰ و ۱۲×۷۰ امکان انتخاب متناسب با قطر پیچ و نوع نصب را فراهم میکنند. قابلیت استفاده در بتن، آجر، بلوک توخالی، بتن هوادار و صفحات ساختمانی مزیت اصلی این خانواده است. انتخاب نهایی باید بر اساس قطر مته، پیچ مناسب، عمق کاشت و ظرفیت بار همان مصالح انجام شود.
نظر کارشناسان کالا عمران درباره رول پلاک AZ آپولو میا
مزیت اصلی AZ، انعطاف آن در پروژههایی است که با چند نوع مصالح روبهرو هستید. مکانیزم سهجهته در مصالح توپر و قابلیت گرهخوردن در فضای خالی باعث میشود کاربرد آن محدود به یک نوع دیوار نباشد. با این حال چندمنظوره بودن به معنی ظرفیت یکسان در تمام بسترها نیست؛ جدول رسمی نشان میدهد ظرفیت اتصال در بتن، بتن هوادار، آجر سوراخدار و گچبرگ اختلاف قابل توجهی دارد. در خرید حضوری و اینترنتی از فروشگاه کالا عمران بهتر است ابتدا نوع بستر و قطر پیچ مشخص شود و سپس سایز انتخاب گردد. برای نصبهایی که نیاز به لبه نگهدارنده دارند، AZK منطقیتر است؛ اما اگر نسخه بدون لبه موردنیاز باشد، AZ انتخاب همین خانواده محسوب میشود.
