بست اسپرینکلر رایان

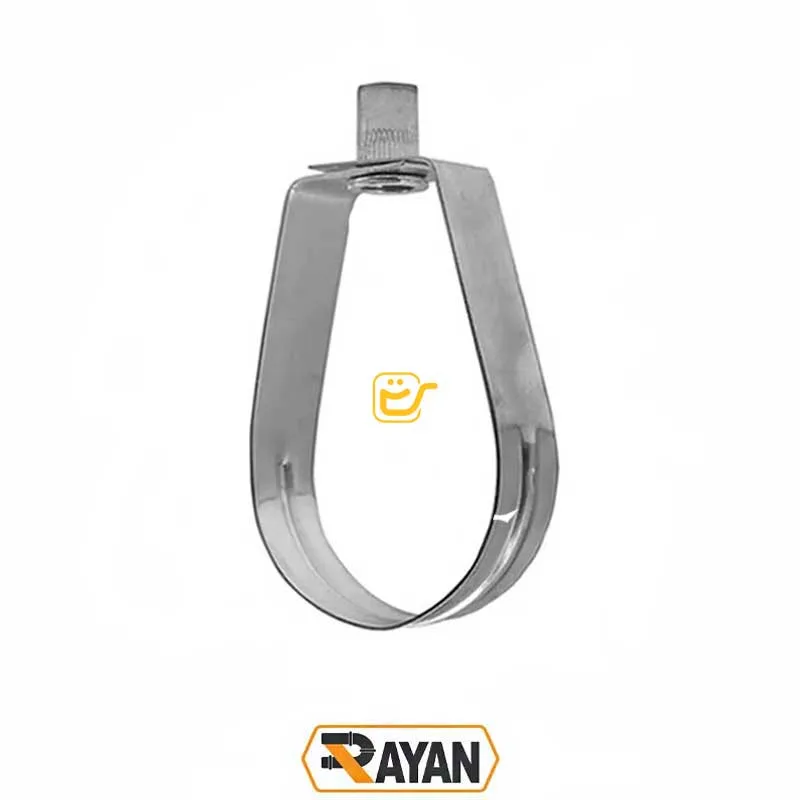

بست اسپرینکلر رایان که در دسته بندی بست لوله اسپرینکلر قرار دارد یکی از تجهیزات نگهدارنده خطوط لوله افقی است که برای آویزکردن لوله از سقف یا مجموعه ساپورت مورد استفاده قرار می‌گیرد. ساختار این محصول شامل یک حلقه فلزی برای قرارگیری لوله و یک اتصال رزوه‌ای در قسمت بالایی است که امکان اتصال بست به پیچ متری، انکر سقفی یا متعلقات سازگار را فراهم می‌کند.

بررسی بست گلابی رایان / RAYAN

این بست گلابی شکل در پروژه‌های تأسیسات مکانیکی و خطوط اسپرینکلر کاربرد دارد و با توجه به لیست ارسالی، در بازه سایزی گسترده‌ای از ۲۰ تا ۲۰۰ میلی‌متر عرضه می‌شود. تنوع سایز باعث می‌شود بتوان از مدل مناسب برای خطوط کم‌قطر، انشعابات و لوله‌های اصلی با قطر بالاتر استفاده کرد. بست گلابی رایان رایج ترین بست در صنعت تاسیسات ساختمان و لوله های آتش نشانی می باشد.

بست اسپرینکلر رایان فاقد روکش لاستیکی قابل مشاهده است؛ بنابراین در پروژه‌هایی که کاهش انتقال لرزش، صدا یا جلوگیری از تماس مستقیم فلز با لوله اهمیت دارد، باید مدل روکش‌دار یا تجهیزات جداساز بررسی شود. همچنین ظرفیت باربری بست، قطر اتصال رزوه‌ای، ضخامت ورق و استانداردهای مرتبط با سیستم اطفا در لیست ارسالی مشخص نشده‌اند و باید پیش از اجرای پروژه تأیید شوند.

بررسی سایزهای بست اسپرینکلر رایان

بست اسپرینکلر رایان سایز ۱/۲ اینچ ـ ۲۰ میلی‌متر

بست اسپرینکلر رایان سایز ۲۰ میلی‌متر برای نگهداری خطوط کم‌قطر و انشعابات ظریف تأسیساتی قابل استفاده است. این مدل در لیست ارسالی با بسته‌بندی ۲۰۰ عددی درج شده و برای پروژه‌های پرتعداد امکان سفارش کارتن کامل را فراهم می‌کند. پیش از خرید، قطر خارجی لوله باید اندازه‌گیری شود؛ زیرا عبارت ۱/۲ اینچ به‌تنهایی تطبیق قطعی بست با تمام انواع لوله را تضمین نمی‌کند. نوع پیچ متری و اتصال سقفی نیز باید متناسب با وزن خط انتخاب شود.

بست اسپرینکلر رایان سایز ۳/۴ اینچ ـ ۲۵ میلی‌متر

مدل ۲۵ میلی‌متری برای خطوط و انشعاباتی مناسب است که قطر خارجی آن‌ها با دهانه بست هماهنگ باشد. تعداد درج‌شده برای هر کارتن این سایز ۲۰۰ عدد است. این مدل به‌دلیل ابعاد کوچک، فضای محدودی اشغال می‌کند؛ اما استحکام کل مجموعه تنها به بست وابسته نیست و کیفیت انکر، پیچ متری و محل نصب نیز اهمیت دارد. هنگام تحویل کالا، یکنواختی فرم حلقه و سلامت رزوه بالایی بررسی شود.

بست اسپرینکلر رایان سایز ۱ اینچ ـ ۳۲ میلی‌متر

بست اسپرینکلر رایان سایز ۳۲ میلی‌متر در لیست با بسته‌بندی ۱۶۰ عددی معرفی شده است. این گزینه برای خطوطی انتخاب می‌شود که قطر خارجی آن‌ها با محدوده بست ۳۲ میلی‌متری تطابق داشته باشد. نصب صحیح باید به‌گونه‌ای انجام شود که لوله داخل حلقه بست قرار گرفته و فشار موضعی غیرمتعارف روی سطح آن ایجاد نشود. فاصله میان نقاط آویز نیز باید مطابق نقشه تأسیسات و وزن واقعی لوله تعیین شود.

بست اسپرینکلر رایان سایز ۱¼ اینچ ـ ۴۰ میلی‌متر

مدل ۴۰ میلی‌متری یکی از گزینه‌های میان‌رده این مجموعه است و تعداد آن در کارتن ۱۲۰ عدد درج شده است. این سایز برای نگهداری لوله‌های افقی سازگار در پروژه‌های تأسیساتی و خطوط اسپرینکلر قابل بررسی است. اتصال رزوه‌ای بالای بست باید با پیچ متری مصرفی هماهنگ باشد. قطر رزوه و ظرفیت بار این سایز در لیست ارسالی مشخص نشده است؛ بنابراین برای پروژه‌های حساس باید شیت فنی یا تأیید تولیدکننده دریافت شود.

بست اسپرینکلر رایان سایز ۱½ اینچ ـ ۵۰ میلی‌متر

بست اسپرینکلر رایان سایز ۵۰ میلی‌متر با تعداد ۱۱۰ عدد در هر کارتن درج شده است. این مدل برای خطوطی با قطر خارجی نزدیک به ۵۰ میلی‌متر قابل انتخاب است و می‌تواند در سیستم‌های آویز زیرسقفی استفاده شود. با افزایش قطر لوله، وزن خود لوله و سیال داخل آن اهمیت بیشتری پیدا می‌کند. به همین دلیل، فاصله آویزها، ظرفیت انکر و ضخامت پیچ متری باید براساس طراحی پروژه تعیین شود.

بست اسپرینکلر رایان سایز ۲ اینچ ـ ۶۳ میلی‌متر

مدل ۶۳ میلی‌متری با عنوان ۲ اینچ و بسته‌بندی ۸۰ عددی در لیست رایان دیده می‌شود. این سایز برای لوله‌هایی مناسب است که قطر خارجی واقعی آن‌ها با بست ۶۳ میلی‌متری سازگار باشد. در زمان خرید باید دهانه بست، کیفیت فرم‌دهی فلز و رزوه اتصال بررسی شود. این محصول روکش داخلی ندارد؛ بنابراین برای خطوط دارای ارتعاش یا نیازمند جداسازی صوتی، انتخاب بست روکش‌دار منطقی‌تر خواهد بود.

بست اسپرینکلر رایان سایز ۲½ اینچ ـ ۷۵ میلی‌متر

بست اسپرینکلر رایان سایز ۷۵ میلی‌متر در هر کارتن ۶۰ عدد عرضه شده است. این مدل برای خطوط با قطر متوسط و نقاطی که نیاز به ساپورت سقفی دارند قابل استفاده است. به دلیل افزایش ابعاد نسبت به مدل‌های کوچک، باید وزن لوله، طول دهانه آزاد و تعداد بست‌های موردنیاز در نقشه اجرایی کنترل شود. استفاده از پیچ متری نامتناسب یا انکر ضعیف می‌تواند عملکرد کل مجموعه آویز را محدود کند.

بست اسپرینکلر رایان سایز ۳ اینچ ـ ۹۰ میلی‌متر

مدل ۹۰ میلی‌متری با تعداد ۵۰ عدد در کارتن معرفی شده است. این بست برای نگهداری لوله‌های قطورتر استفاده می‌شود و در انتخاب آن، ظرفیت سیستم ساپورت اهمیت بیشتری دارد. قطر بست باید با لوله تطبیق داشته باشد تا لقی بیش از حد یا بسته‌شدن نامناسب ایجاد نشود. برای نصب خطوط اسپرینکلر، تأیید فاصله ساپورت‌ها، نوع اتصال و الزامات اجرایی توسط ناظر یا طراح تأسیسات ضروری است.

بست اسپرینکلر رایان سایز ۴ اینچ ـ ۱۱۰ میلی‌متر

بست اسپرینکلر رایان سایز ۱۱۰ میلی‌متر با بسته‌بندی ۳۵ عددی در لیست ارسالی قرار دارد. این مدل برای خطوط اصلی یا لوله‌هایی با قطر خارجی منطبق با ۱۱۰ میلی‌متر قابل بررسی است. با افزایش سایز، کنترل ضخامت بدنه، سلامت اتصال رزوه‌ای و کیفیت خم‌کاری بست اهمیت بیشتری پیدا می‌کند. در سفارش پروژه‌ای بهتر است یک نمونه پیش از خرید عمده با لوله واقعی آزمایش شود.

بست اسپرینکلر رایان سایز ۵ اینچ ـ ۱۲۵ میلی‌متر

مدل ۱۲۵ میلی‌متری برای خطوط با قطر بالاتر طراحی شده است. تعداد کارتن این سایز در لیست ارسالی درج نشده و باید از واحد فروش کالا عمران استعلام شود. به دلیل وزن بیشتر خطوط بزرگ، انتخاب این بست باید همراه بررسی انکر سقفی، پیچ متری، نوع سازه و فاصله نقاط آویز انجام شود. قیمت این سایز نسبت به مدل ۱۱۰ میلی‌متر افزایش قابل‌توجهی دارد و بهتر است تعداد دقیق پروژه پیش از سفارش مشخص شود.

بست اسپرینکلر رایان سایز ۶ اینچ ـ ۱۶۰ میلی‌متر

بست اسپرینکلر رایان سایز ۱۶۰ میلی‌متر برای لوله‌های قطور و خطوط اصلی قابل استفاده است، مشروط بر آنکه ظرفیت بست و سیستم آویز برای بار پروژه تأیید شده باشد. تعداد بسته‌بندی این مدل در تصویر لیست مشخص نیست. در این سایز، خطا در انتخاب قطر یا فاصله ساپورت‌ها تأثیر بیشتری بر پایداری خط دارد. بررسی نقشه، وزن لوله پر و مقاومت بستر سقف پیش از نصب ضروری است.

بست اسپرینکلر رایان سایز ۸ اینچ ـ ۲۰۰ میلی‌متر

بزرگ‌ترین مدل لیست، بست اسپرینکلر رایان سایز ۲۰۰ میلی‌متر است. این سایز برای خطوط بزرگ تأسیساتی در نظر گرفته شده و قیمت بالاتری نسبت به دیگر مدل‌ها دارد. تعداد در کارتن برای آن درج نشده است. خرید این مدل باید براساس محاسبات مهندسی، قطر خارجی دقیق لوله و ظرفیت مجموعه ساپورت انجام شود. استفاده صرفاً براساس عنوان ۸ اینچ بدون بررسی ابعاد واقعی و بار خط توصیه نمی‌شود.

جدول مقایسه بست اسپرینکلر رایان با بست‌های مشابه

کاربردهای بست اسپرینکلر رایان

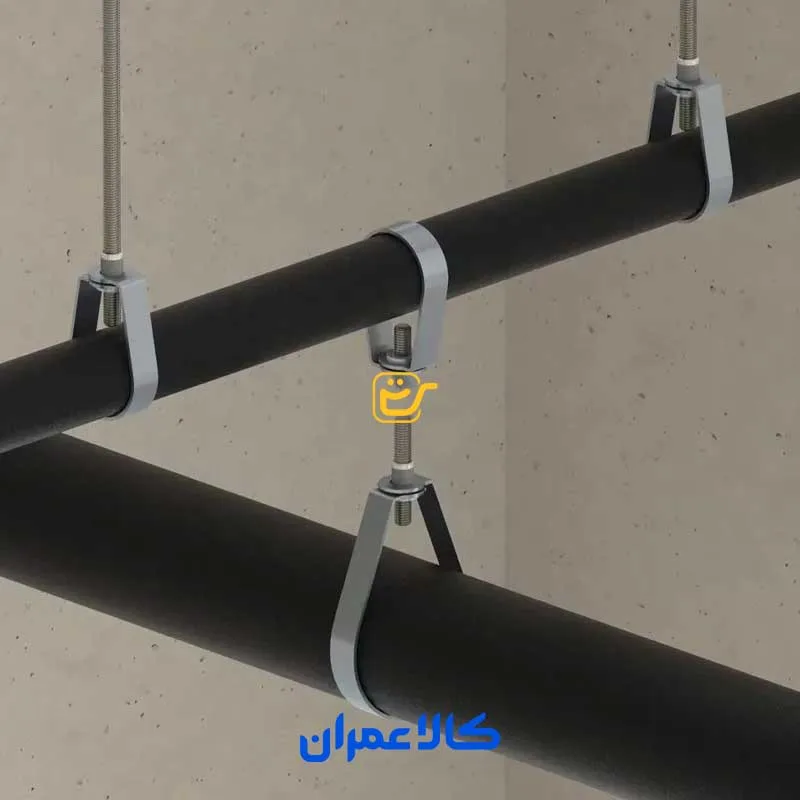

کاربرد اصلی بست لوله ، آویز و نگهداری خطوط افقی اسپرینکلر و لوله‌های تأسیساتی سازگار در زیر سقف است. بست از طریق رزوه بالایی به پیچ متری متصل شده و پیچ متری نیز با استفاده از انکر یا مجموعه ساپورت به سازه متصل می‌شود. این بست به‌تنهایی تعیین‌کننده ایمنی خط نیست. ظرفیت انکر، نوع سقف، فاصله بست‌ها، وزن لوله، وزن سیال، بارهای دینامیکی و الزامات طراحی سیستم اطفا باید به‌صورت جداگانه بررسی شوند.

نکات مهم پیش از انتخاب بست اسپرینکلر رایان

پیش از سفارش، قطر خارجی لوله اندازه‌گیری و با سایز میلی‌متری بست تطبیق داده شود. سلامت بدنه فلزی، یکنواختی شکل حلقه، کیفیت اتصال رزوه‌ای و نبود لبه تیز یا تغییر شکل نیز باید بررسی شود. برای خطوط دارای عایق یا پوشش حساس، نصب مستقیم بست ساده ممکن است مناسب نباشد. در چنین شرایطی باید از بست روکش‌دار، شیلد عایق یا ساپورت تخصصی استفاده شود. ظرفیت باربری و استاندارد فنی محصول نیز در اطلاعات ارسالی مشخص نشده و برای پروژه‌های حساس باید از تولیدکننده دریافت شود.

نظر کارشناسان کالا عمران

از دید کارشناسان کالا عمران، تنوع سایزبندی مهم‌ترین مزیت بست اسپرینکلر رایان است؛ زیرا یک خانواده محصول می‌تواند خطوط ۲۰ تا ۲۰۰ میلی‌متر را پوشش دهد. ساختار ساده و اتصال رزوه‌ای بالا نیز نصب آن را در سیستم‌های آویز متداول آسان‌تر می‌کند. بااین‌حال، نبود اطلاعات ظرفیت باربری، ضخامت ورق و قطر رزوه در لیست ارسالی، انتخاب مهندسی را محدود می‌کند. برای پروژه‌های اسپرینکلر، تطبیق بست با نقشه اجرایی و الزامات ناظر ضروری است.
