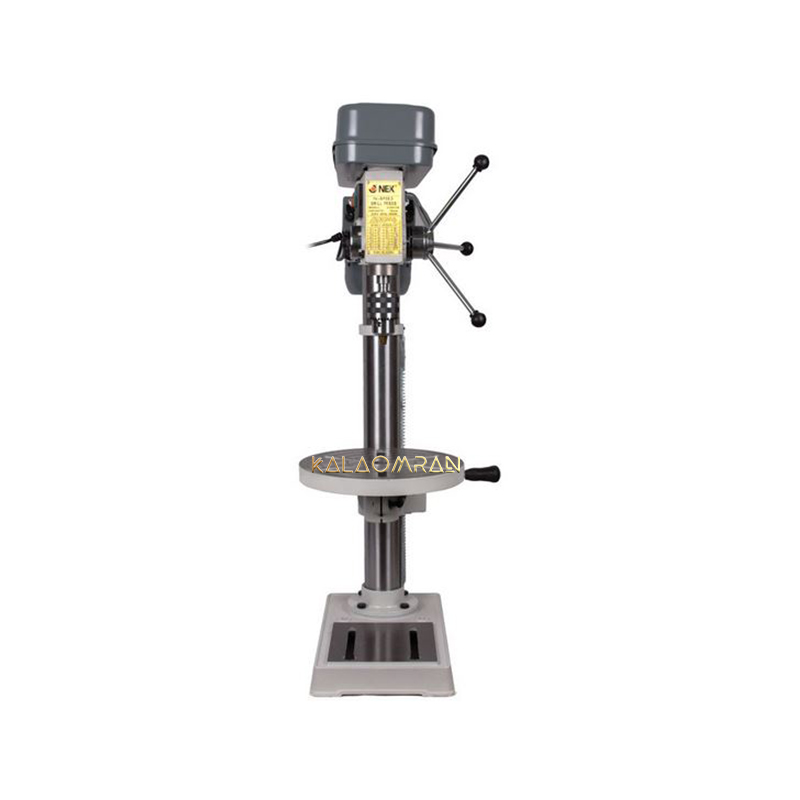

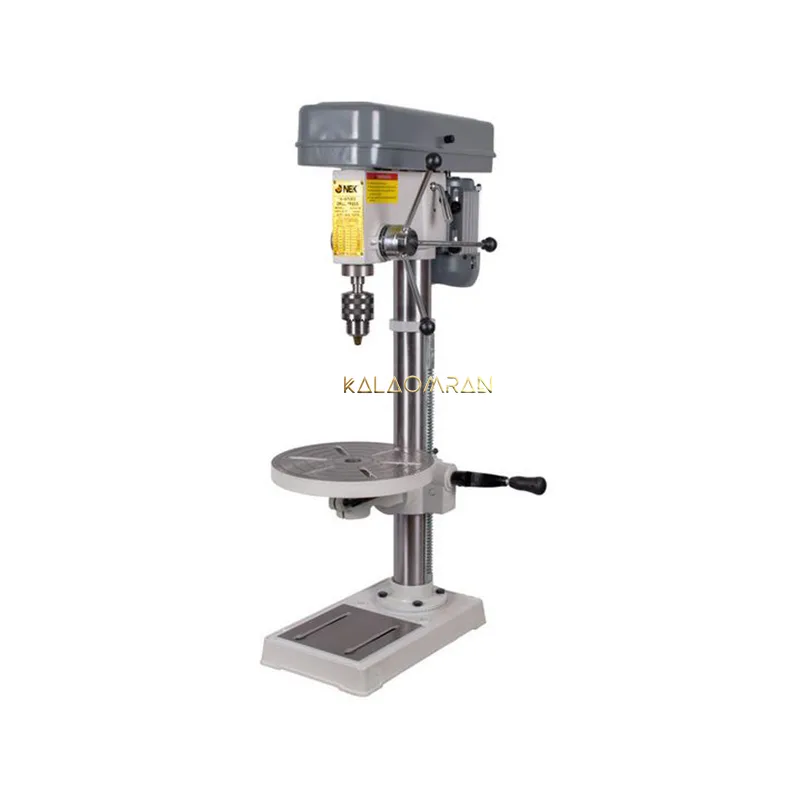

دریل ستونی نک مدل NEK 4116

توضیحات

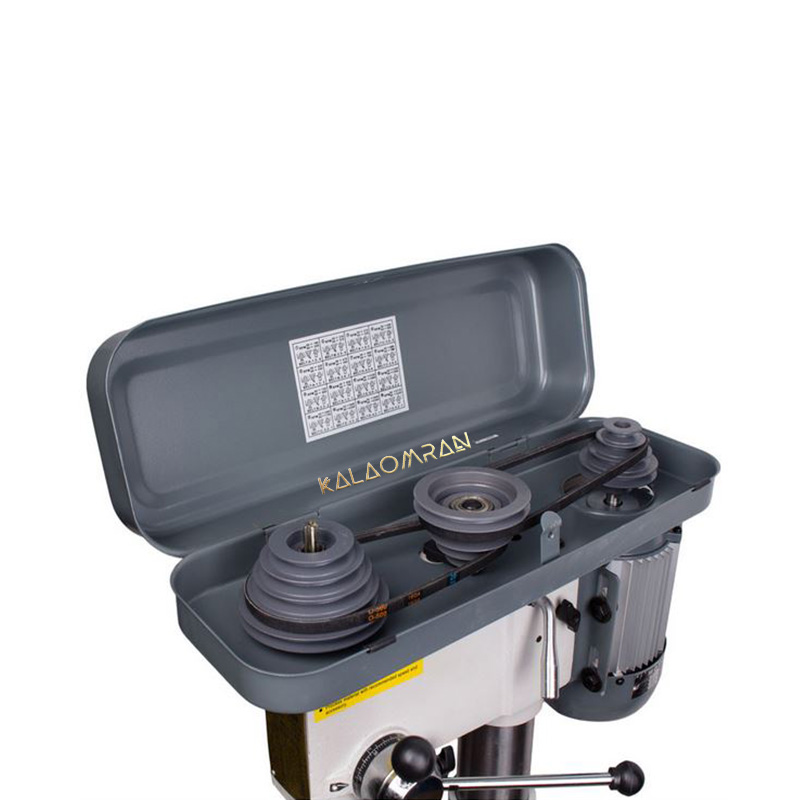

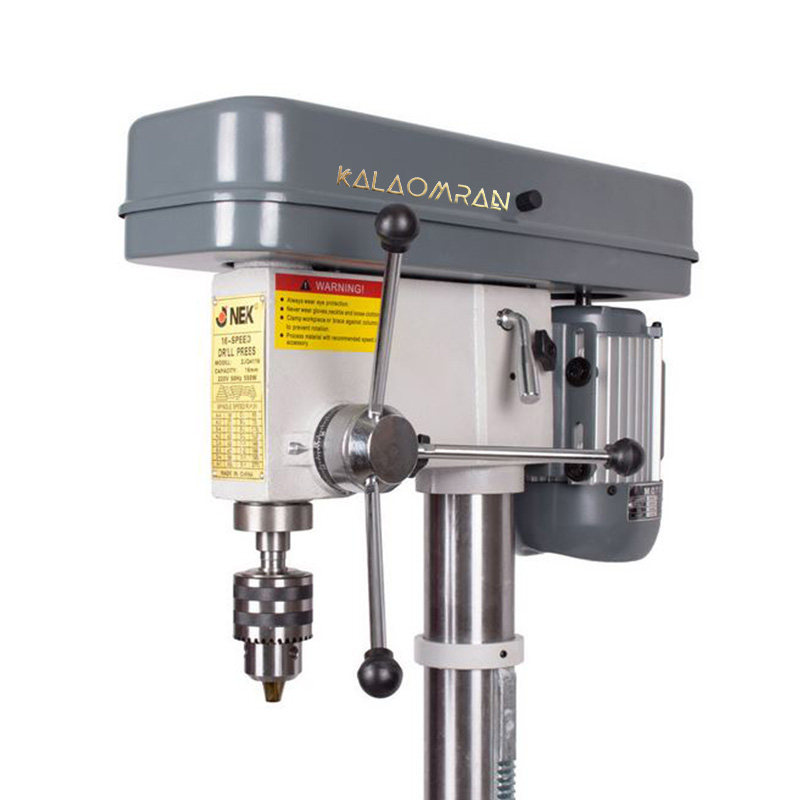

یکی از دریل هایی که برای سوراخ کاری در صنعت کاربرد ویژه ای دارد دریل ستونی می باشد.بخش بالای دریل ستونی را کله گی گویند که تسمه و فلکه در آن جا قرار داده شده اند.دریل های ستونی دارای ۲ فلکه هستند.یکی از فلکه ها روی الکتروموتور نصب می شود و دیگری به محور دریل متصل است.به طوری که این دو فلکه به وسیله ی تسمه به هم متصل هستند.تسمه حرکت را از الکتروموتور به محور محرک ماشین منتقل می کند.جنس پایه ی دریل ستونی معمولا از چدن ساخته می شود.پایه ی دریل ستونی به کف کارگاه بسته می شود.در این پایه شیارهایی تعبیه شده است که می توان قطعه کارهای مختلفی را روی آن بست.قسمت دیگر دریل ستونی میز دریل است که از چدن ساخته می شود.این میزها دارای دو نوع ثابت و چرخشی می باشند و روی ستون نصب می شوند و با شیارهایی که دارند می توانند قطعه های بزرگی را به آن بست.در دریل ستونی به جای حرکت دست صنعت گر از بالا به پایین برای حرکت پیشروی، یک چرخ دنده ی شانه ای این وظیفه را انجام می دهد (اهرم پیشروی) .چرخ دنده های شانه ای علاوه بر تبدیل حرکت دورانی بازوی صنعت گر روی دستگیره (هندل) به حرکت رفت و برگشتی کلگی دریل، قدرت انتقالی را نیز بسیار افزایش می دهد. قسمت مهم دیگر دریل ستونی، عمق سنج است و زمانی مورد استفاده قرار می گیرد که می خواهیم سوراخ ندید با عمق مورد نظر را روی قطعه کار ایجاد کنیم.برای تنظیم عمق مورد نظر، باید مته را به وسیله چرخ دنده شانه ای پایین آورده تا با سطح قطعه کار تماس پیدا کند سپس درجه عمق سنج را تنظیم می کنیم.البته توجه کنیم که این عمل می بایست قبل از سوراخکاری انجام شود.
